5 小二型水库设计计算报告书 2

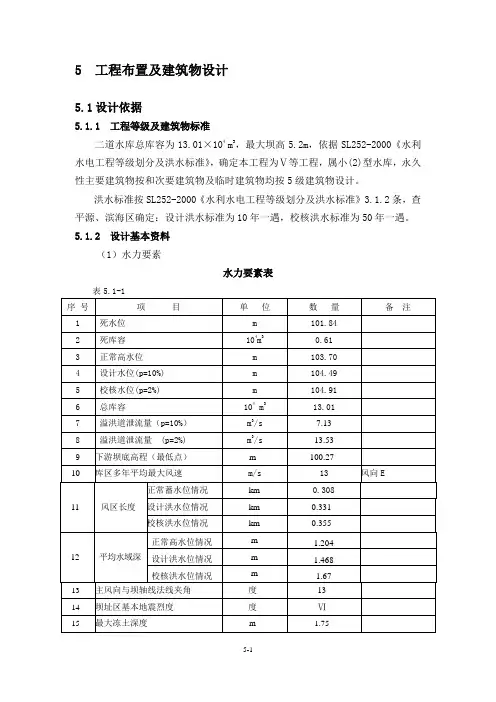

5 工程布置及建筑物设计5.1设计依据5.1.1 工程等级及建筑物标准二道水库总库容为13.01×104 m3，最大坝高5.2m，依据SL252-2000《水利水电工程等级划分及洪水标准》，确定本工程为Ⅴ等工程，属小(2)型水库，永久性主要建筑物按和次要建筑物及临时建筑物均按5级建筑物设计。
洪水标准按SL252-2000《水利水电工程等级划分及洪水标准》3.1.2条，查平源、滨海区确定：设计洪水标准为10年一遇，校核洪水标准为50年一遇。
5.1.2 设计基本资料（1）水力要素水力要素表表5.1-1各土层物理力学指标表表5.1-25.1.3设计参数依据《碾压式土石坝设计规范》（SL274—2001）规定，坝顶安全加高值A 为：5级建筑物，坝顶安全加高设计情况A=0.5m，校核情况A=0.3m。
坝坡抗滑稳定最小安全系数表表5.1-35.1.4规程、规范标准及技术文件⑴《防洪标准》(GB50201-94)⑵《水利水电枢纽工程等级划分及洪水标准》（SL252—2000）；⑶《水利水电工程初步设计报告编制规程》（DL5021—93）；⑷《碾压式土石坝设计规范》（SL274—2001）；⑸《溢洪道设计规范》(SL253-2000)；⑹《水工建筑物抗冰冻设计规范》（SL211—2006）；⑺《水力计算手册》武汉大学水利水电学院水力学流体力学教研室⑻《二道水库大坝安全鉴定报告书》5.1.5 工程现状及安全鉴定复核结论5.1.5.1 工程现状及存在的主要问题二道水库始建于1976年7月，现无原始设计资料，通过现场检查，二道水库枢纽工程主要由挡水坝、溢洪道及输水洞三部分组成。
土坝工程现状大坝为均质土坝，主要由低液限黏土组成，坝长212m，最大坝高为5.30m，坝顶标高105.1～105.66m，坝顶宽2.50～3.00m。
坝前坡局部较陡，坡比1：2.15，有少量块石护坡，且部分段已发生拖坡现象，坝体已无防护风浪能力；坝后坡较陡，凸凹不平，杂草丛生。
小二型水库除险加固初步设计报告
小二型水库除险加固初步设计报告一般小二水库出险加固除险加固工程初步设计报告(报批稿)水利水电勘测设计有限公司二○一○年十一月******************************************** **************************************一般小二水库出险加固除险加固工程初步设计报告******************************************** **************************************(报批稿)水利水电勘测设计有限公司2010年11月目录绪言 (1)1 综合说明 (2)1.1水库基本概况 (2)1.2水库除险加固的必要性 (3)1.3除险加固的主要内容 (4)1.4工程特性表 (5)2 水文 (7)2.1基本资料 (7)2.2设计暴雨 (8)2.3设计洪水 (12)3 工程地质 (15)3.1概述 (15)3.2工程地质条件及评价 (16)3.3天然建筑材料 (17)3.4结论与建议 (17)4 加固设计 (19)4.1工程任务和规模 (19)4.2主要加固项目 (21)4.3设计依据 (21)4.4工程总体布置 (22)4.5加固设计 (24)4.6上坝道路 (40)4.7安全监测设计 (40)5 施工组织设计 (41)5.1施工条件 (41)5.2主体工程施工 (41)5.3施工总进度 (44)5.4施工度汛与施工安全 (45)6 水土保持与环境保护设计 (46)6.1水土保持设计 (46)6.2环境保护设计 (46)7 工程管理设计 (47)7.1原管理机构 (47)7.2管理机构及制度 (47)7.3管理范围和保护范围 (48)8 水库淹没处理和工程永久占地 (49)8.1水库淹没处理 (49)8.2工程永久占地 (49)9 设计概算 (51)9.1编制说明 (51)9.2基础单价 (51)9.3取费标准 (51)9.4临时工程 (52)9.5独立费用 (52)9.6预备费 (52)9.7设计概算 (52)10 结论与建议 (60)10.1加固设计结论 (60)10.2今后工作建议 (60)附图目录图号图名图幅一般小二水库出险加固除险加固-初-01 工程地理位置图A3一般小二水库出险加固除险加固-初-02 加固前枢纽平面布置图A3一般小二水库出险加固除险加固-初-03 加固后枢纽平面布置图A3一般小二水库出险加固除险加固-初-04 大坝加固标准横断面图A3一般小二水库出险加固除险加固-初-05 坝顶、踏步、排水沟细部结构图A3一般小二水库出险加固除险加固-初-06 大坝虹吸管结构布置图A3一般小二水库出险加固除险加固-初-07 虹吸管进出水池、镇墩、支墩结构图A3一般小二水库出险加固除险加固-初-08 溢洪道平面及纵、横断面图（1/4）A3一般小二水库出险加固除险加固-初-09 溢洪道平面及纵、横断面图（2/4）A3一般小二水库出险加固除险加固-初-10 溢洪道平面及纵、横断面图（3/4）A3一般小二水库出险加固除险加固-初-11溢洪道平面及纵、横断面图（4/4）A3绪言为配合水利部做好《全国小型病险水库除险加固专项规划》的编制工作，根据XX 省水库管理总站关于开展小型水库除险加固工作的要求，水利水电局部署开展一般小二水库出险加固的安全认定工作,从而积极推进水库除险加固和标准化建设。
新建小二型水库工程设计
新建小二型水库工程设计作者：游来凤来源：《中国科技博览》2014年第05期[摘要]近年来，我国对水利方面的投入不断加大，特别是在广东省第八届人大常委会第二十一次会议中通过的《关于解决小型水库安全隐患问题的决议》（粤府【1995】86号文转发），掀起各省内对小型水库建设和安全隐患查处的新热潮。
本文通过对小二型水库工程的简单概述，指出其运行过程中较为常见的问题，并根据现代社会经济的发展需要，结合笔者多年的工作经验，重点从新建小二型水库的坝址、坝型方案的选择上进行全面剖析，为新建小二型水库工程在不同地区选择最佳的设计方案提供参考依据。
希望能对同行们有所帮助。
[关键词] 坝址坝型水库工程设计小二型水库是水库中最小的一种类型，一旦在使用中出现问题就会造成非常严重的影响，而新建小二型水库在使用中又普遍存在一些问题，这就要求相关单位必须提高对坝址、坝型设计方案选择的重视度，才能够消除工程隐患，最大程度的保证人民的生命和财产安全。
一、小二型水库工程概述小二型水库的总库容大于或等于10万立方米而小于100万立方米，一般修建在山谷的峡口位置，在该处修建一道拦水坝，来拦堵山溪或河流，并对上游流下的积水进行储存，从而为当地的百姓提供农田灌溉、生活用水的服务，同时也为水力发电和防洪等提供保障。
在目前已投入使用中的小二型水库工程中，普遍存在这样的问题：第一，坝址选择不对。
第二，坝型选择不当。
一些地区为了节约资金，会在原山坡上开挖溢洪道，而且多为敞开式结构，溢洪道缺少必要的护砌，且其高度不足，在遇暴雨天气时，很容易出现险情；第三，水库大坝老化严重。
在很多地方已建的小二型水库中，土质要求不严，大坝普遍存在高度不够、顶部宽度不足、坝体淡薄、坝坡陡峭、没有护坡石和排水设施等问题，甚至还有一些水库的坝基不完整，滑坡、裂缝等现象严重；第四，放水洞状况差或根本没有放水洞，导致部分坝体塌方。
这些问题不但影响工程的安全运行，而且未能产生良好的经济效益，甚至给水库下游的群众安全带来隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 工程布置及建筑物设计5.1设计依据5.1.1 工程等级及建筑物标准二道水库总库容为13.01×104 m3，最大坝高5.2m，依据SL252-2000《水利水电工程等级划分及洪水标准》，确定本工程为Ⅴ等工程，属小(2)型水库，永久性主要建筑物按和次要建筑物及临时建筑物均按5级建筑物设计。
洪水标准按SL252-2000《水利水电工程等级划分及洪水标准》3.1.2条，查平源、滨海区确定：设计洪水标准为10年一遇，校核洪水标准为50年一遇。
5.1.2 设计基本资料（1）水力要素水力要素表表5.1-1各土层物理力学指标表表5.1-25.1.3设计参数依据《碾压式土石坝设计规范》（SL274—2001）规定，坝顶安全加高值A 为：5级建筑物，坝顶安全加高设计情况A=0.5m，校核情况A=0.3m。
坝坡抗滑稳定最小安全系数表表5.1-35.1.4规程、规范标准及技术文件⑴《防洪标准》(GB50201-94)⑵《水利水电枢纽工程等级划分及洪水标准》（SL252—2000）；⑶《水利水电工程初步设计报告编制规程》（DL5021—93）；⑷《碾压式土石坝设计规范》（SL274—2001）；⑸《溢洪道设计规范》(SL253-2000)；⑹《水工建筑物抗冰冻设计规范》（SL211—2006）；⑺《水力计算手册》武汉大学水利水电学院水力学流体力学教研室⑻《二道水库大坝安全鉴定报告书》5.1.5 工程现状及安全鉴定复核结论5.1.5.1 工程现状及存在的主要问题二道水库始建于1976年7月，现无原始设计资料，通过现场检查，二道水库枢纽工程主要由挡水坝、溢洪道及输水洞三部分组成。
土坝工程现状大坝为均质土坝，主要由低液限黏土组成，坝长212m，最大坝高为5.30m，坝顶标高105.1～105.66m，坝顶宽2.50～3.00m。
坝前坡局部较陡，坡比1：2.15，有少量块石护坡，且部分段已发生拖坡现象，坝体已无防护风浪能力；坝后坡较陡，凸凹不平，杂草丛生。
大坝为均质土坝，坝体由低液限黏土组成，坝体防渗性能较好，未见明显渗漏，坝基存在渗漏现象。
溢洪道工程现状从现场检查发现，目前溢洪道为土渠。
断面尺寸不能满足正常泄洪要求。
输水洞工程现状输水洞位于大坝桩号0+050.3处，与坝轴线正交。
由进口段、洞身、竖井、出口段组成。
输水洞为φ800涵管，目前管体错位，管上部坝体塌陷，出口混凝土边墙倒塌，下游海漫段堆石凌乱。
竖井无启闭设备，灌溉洞插木板控制放水，封闭不严，启闭控制困难。
下游为消力设施。
经现场检查发现，启闭机室破旧简陋，启闭不灵，关闭不严，常年漏水，对水库安全构成严重威胁。
5.1.5.2 安全鉴定复核结论及意见依据蛟河市水利局《二道水库大坝安全鉴定报告书》(2009年2月)，确定该水库大坝为三类坝。
建议进行除险加固，增加必要的工程安全监测设施。
5.1.6 设计内容依据《二道水库大坝安全鉴定报告书》及安全鉴定成果的核查意见，经现场检查，综合分析确定二道水库除险加固工程设计内容包括：坝体需安全加固，上游坝坡改建，溢洪道、输水洞工程、坝顶道路等进行重建。
5.2设计方案比较5.2.1 土坝加固设计方案与溢洪道宽度方案比较根据现场检查及安全鉴定结论，结合工程实际情况，本次设计工作内容主要包括土坝维修加固设计、溢洪道及输水洞工程重建。
根据工程实际，结合溢洪道泄流能力及水库设计水位，通过坝顶高程与溢洪道宽度调节计算，经各方案综合分析比较，分析成果列入下表。
大坝维修加固设计方案比较表表5.2-1经上述三个方案的综合分析比较，计算坝顶高程相差不多，当溢洪道宽度为5m时，坝顶只需加高7cm，当溢洪道宽度为6m、7m时，坝顶不需加高。
但根据水利计算可知，当溢洪道宽度小于5m时，水库水位出槽，等于5m时，水库水处于临界状态，考虑7m时溢洪道工程量相对增加，为此设计采用溢洪道宽度为6m方案。
设计坝顶高程采用105.64m。
根据工程实际，对现状坝顶高程高于设计坝顶高程处，坝顶以实际坝顶标高进行整平，修建砂石路面，不需开挖。
5.2.2大坝上游护坡方案比较大坝上游护坡设计选择干砌石护坡、现浇混凝土板护坡和砼模袋护坡三种型式进行方案比较。
方案比较列入下表。
大坝上游坝坡护砌方案比较表5.3 主要建筑物设计5.3.1 土坝加固工程设计根据大坝工程现状及稳定安全复核计算综合分析确定，坝体维修加固工程设计内容包括以下几项：1)、坝体断面维修加固2)、土料设计3)、土坝上、下游护坡4)、大坝细部构造设计5.3.1.1 大坝除险加固设计(1) 坝体断面维修加固经计算设计坝顶高程为105.64m，坝顶宽设计采用3.0m，大坝上、下游边坡设计分别采用1：2.5和1：2.0。
为此，需根据工程实际进行坝坡整形及坝上游坝坡护坡，达到设计标准断面要求。
大坝断面加宽培厚，设计在下游坝坡一侧填筑土料。
(2) 土料设计本着土料与现有坝体岩性保持一致、就地就近的原则，经地表地质调查选定土料场一处，分布于库区下游右岸，距坝址约300m，岩性为低液限粘土，储量5.85×104 m3满足设计需要。
交通方便，适宜机械开采，需占用耕地。
根据试验成果平均最大干密度为1.60 g/cm3，平均最优含水量为19.4%；压实度按0.96考虑，建议上坝控制干密度1.54m3，控制含水量19.4±1%，抗剪强度C=15KPa，φ=12°。
(3) 土坝上、下游护坡土坝上游护坡采用25cm厚干砌块石护砌,其下设置20cm厚碎石垫层和无纺布，下层结合坝坡整形填筑夯实土。
土坝下游坝坡设计采用天然草皮护坡。
(4) 大坝细部构造设计1) 坝顶道路设计坝顶设计采用砂石路面，总长212m，厚20cm。
并设置倾向上游一侧1.5%的横向排水坡。
坝顶两侧设有路缘石，路缘石采用C20砼预制块，规格为50×15×40cm。
路缘石顶面布置与路面齐平。
2）上游坝坡脚设计大坝上游坝坡脚设计采用抛石结构。
顶宽1.0m，边坡为1：3，顶高程取高于水库死水位50cm，为102.34m。
高于该水位处设计采用干砌石脚槽。
5.3.2 溢洪道工程设计溢洪道位于水库大坝桩号0+203处，由进口段、控制堰、陡坡段、消力池及海漫段组成。
1) 控制段控制段长4.6m，设计采用单孔无闸宽顶堰，单孔净宽设计采用6.0m,堰顶高程设计取与水库正常蓄水位齐平，即为103.70m，两岸边墙顶高程为105.72m。
边墩厚各0.5m，墩顶设置现浇钢筋混凝土桥面，桥面高程与坝顶同高为105.72m。
桥面板厚0.4m，桥面宽4.6m，桥面板长为6.0m，采用钢筋砼栏杆。
设计荷载采用公路Ⅱ级，折减系数采用0.8。
2) 进口段进口段长5.0m，采用C25F200钢筋混凝土 U型槽结构，底宽为6.0m,墙顶高程从105.72m降至103.50m。
两侧边墙顶宽0.3m，墙底宽0.5m，底板厚0.5m。
3)陡坡段布置控制堰下接陡坡段，陡坡段全长10.9m，采用U型槽断面，底宽6.0m，上游进口高程为103.70m，以1：4的坡比与消力池底高程101.10m连接。
陡坡段设计采用U型槽断面，两侧边墙顶宽为0.3m，底宽为0.7m，U形槽底板厚为0.7m。
下设C15素砼垫层厚10cm。
墙身设置D50PVC排水孔一排，间距为2.0m。
并设置碎石排水体。
墙后在冻胀范围内回填砂砾料。
4) 消力池陡坡段下游设置消力池，池深为1.0m，池长为10m。
消力池采用U型槽断面型式，底高程为101.10m。
两侧边墙顶宽为0.3m，底宽为0.7m，底板厚为0.7m。
下设C15素砼垫层厚10cm。
墙身设置D50PVC排水孔一排，间距为2.0m。
并设置碎石排水体。
墙后在冻胀范围内回填砂砾料。
5) 海漫段海漫段长20m，采用梯形断面，底宽为6.0m，边坡采用1：2。
海漫末端作成防冲槽，槽深2.0m。
海漫采用25cm厚干砌石护砌，下设10cm厚碎石垫层和无纺布(300g/m2)一层。
防冲槽采用抛石填筑，底宽为2.0m，边坡采用1：1。
工程标号：混凝土采用C25F200钢筋砼结构。
止水材料采用651型橡皮止水带。
5.3.3 输水洞工程设计本次除险加固设计将原输水洞拆除重建。
洞身全长16m ,采用φ800承插式预制钢筋混凝土管结构。
管壁厚100mm，设计采用采用120°包角，厚20cm平底的钢筋砼底座，为防止管身伸缩，管座与管身之间用刷沥青及铺油毡分隔。
另外，为防止库水沿管体处侧渗流，设计沿管身每隔6m做一道止水环，止水环高60cm ,厚20--30 cm，采用钢筋砼结构，砼标号采用C20F200。
输水洞进口设计采用八字墙进口，进口段长2.0m，采用U形槽结构，砼标号采用C25F200。
边墙高1.2m，顶宽为0.3m，底宽为0.3m，底板厚为0.4m，下设C15素砼垫层厚10cm。
洞出口设置控制闸室段长2.0m，闸室净宽1.0m，闸底板高程为101.80m，底板厚0.5m 。
采用PZFY-φ800铸铁闸门，QLC-50A 手动侧摇式螺杆启闭机。
启闭台顶高程为104.30m 。
闸室段出口接陡坡段，陡坡段全长8.25m ， 采用U 型槽断面，底宽1.0m ，槽深1.6m ，以1：2.5的坡比与消力池底高程98.9m 连接。
边墙顶宽为0.3m ，底宽为0.5m ，U 形槽底板厚为0.5m 。
下设C15素砼垫层厚10cm 。
消力池长为5m 池深0.8m ，采用U 型槽断面型式，底高程为98.90m 。
边墙顶宽为0.3m ，底宽为0.5m ，底板厚为0.5m 。
下设C15素砼垫层厚10cm 。
海漫段长13m ，采用梯形断面，底宽为1.0m ，边坡采用1：2。
设计采用30cm 厚高镀锌铅丝石笼护砌，下设20cm 厚碎石垫层和无纺布(300g/m 2)一层。
5.4 设计计算5.4.1 坝顶高程复核按《碾压式土石坝设计规范》（SL274-2001）规定并结合工程实际情况，坝顶高程计算，应按以下几种情况进行计算。
（1）、设计洪水位加正常运用条件的坝顶超高。
（2）、正常蓄水位加正常运用条件的坝顶超高。
（3）、校核洪水位加非常运用条件的坝顶超高。
Y = R + e +A （5.3.1） 式中：Y--- 坝顶超高（m ）；A--- 安全加高（m ）；对于4级坝按表5.3.1; （正常运用情况为0.5 m ；非常运用情况为0.3m; e----最大风雍水面高度（m ）; R----最大波浪在坝坡上的爬高（m ）。
《碾压式土石坝设计规范》（S L274---2001）附录A ：βCOS gH D KW e m22= （A.1.10） m m W m L h mK K R 21+=∆ （A.1.12-1）⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⨯⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛=7.0245.027.0227.013.00018.07.013.0W gH th W gD th W gH th W gh m m m （A.1.5-1）m m h T 438.4=(A.1.5-2)π22mm gT L = (A.1.5-4)式中：K —综合摩阻系数，采用K=3.6×10-6；D —风区长度（m ），见基本资料表； β—计算风向与坝轴线法线的夹角13° Hm —水域平均水深（m ），见基本资料表； K △—斜坡的糙率渗透性系数； K W —经验系数；m -单坡的坡度系数，5.2=mm h —平均波高（m ）； m T —平均波周期(s)； m L —平均波长（m ）；W —计算风速（m/s ），正常运用条件下，采用多年平均年最大风速的 1.5倍，为24m/s ；非常运用情况下，采用多年平均年最大风速为16m/s 。
