表面粗糙度选用原则
表面粗糙度标注原则
表面粗糙度标注原则表面粗糙度是指物体表面的不平整程度，是衡量物体表面粗糙程度的一个重要指标。
在工程领域中，对于材料表面的粗糙度进行标注是非常重要的。
下面将介绍一些标注原则，以帮助大家更好地理解表面粗糙度的标注方法。
1. 表面粗糙度的定义表面粗糙度是指物体表面的不平整程度，可以通过测量表面的高低起伏来表示。
常见的表面粗糙度测量方法有拉卡拉测量法、光学测量法和触针测量法等。
2. 表面粗糙度的标注表面粗糙度的标注通常使用一个符号加上一组数值来表示。
常见的符号有Ra、Rz、Ry等，分别代表不同的表面粗糙度参数。
数值则表示表面粗糙度的大小，单位通常是微米（μm）或纳米（nm）。
3. 表面粗糙度参数的选择选择合适的表面粗糙度参数是非常重要的，不同的参数可以反映不同的表面特征。
常见的参数有Ra、Rz、Ry、Rq、Rp等，它们分别代表表面平均粗糙度、最大峰值高度、最大凹坑深度、根均方值和峰谷平均值等。
4. 表面粗糙度标注的要求表面粗糙度标注应符合一定的规范，以确保标注的准确性和可读性。
标注应该清晰、整洁，并且不应重复。
标注的位置通常选择在图纸的视图图上，以便于查看和理解。
5. 表面粗糙度标注的示例下面是一个表面粗糙度标注的示例：在图纸的视图图上，使用Ra 符号标注了一个数值为0.4μm的表面粗糙度。
这表示该物体表面的平均粗糙度为0.4微米。
6. 表面粗糙度的影响因素表面粗糙度受到多种因素的影响，包括材料的性质、加工方法、切削速度和切削深度等。
不同的因素会对表面粗糙度产生不同的影响，因此在进行表面粗糙度标注时需要考虑这些因素。
7. 表面粗糙度的测量方法常见的表面粗糙度测量方法有拉卡拉测量法、光学测量法和触针测量法等。
不同的测量方法适用于不同的表面特征，选择合适的测量方法可以提高测量的准确性和可靠性。
8. 表面粗糙度的控制方法对于精密加工和高要求的产品，控制表面粗糙度是非常重要的。
常见的控制方法包括选择合适的加工工艺、使用合适的刀具和切削参数、进行表面处理等。
表面粗糙度选择原则及其机加工方法

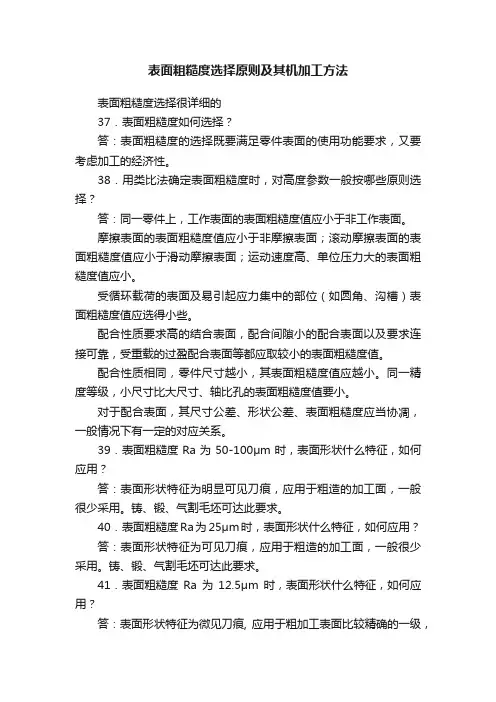

表面粗糙度选择原则及其机加工方法表面粗糙度选择很详细的37．表面粗糙度如何选择？答：表面粗糙度的选择既要满足零件表面的使用功能要求，又要考虑加工的经济性。
38．用类比法确定表面粗糙度时，对高度参数一般按哪些原则选择？答：同一零件上，工作表面的表面粗糙度值应小于非工作表面。
摩擦表面的表面粗糙度值应小于非摩擦表面；滚动摩擦表面的表面粗糙度值应小于滑动摩擦表面；运动速度高、单位压力大的表面粗糙度值应小。
受循环载荷的表面及易引起应力集中的部位（如圆角、沟槽）表面粗糙度值应选得小些。
配合性质要求高的结合表面，配合间隙小的配合表面以及要求连接可靠，受重载的过盈配合表面等都应取较小的表面粗糙度值。
配合性质相同，零件尺寸越小，其表面粗糙度值应越小。
同一精度等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。
对于配合表面，其尺寸公差、形状公差、表面粗糙度应当协凋，一般情况下有一定的对应关系。
39．表面粗糙度Ra为50-100μm时，表面形状什么特征，如何应用？答：表面形状特征为明显可见刀痕，应用于粗造的加工面，一般很少采用。
铸、锻、气割毛坯可达此要求。
40．表面粗糙度Ra为25μm时，表面形状什么特征，如何应用？答：表面形状特征为可见刀痕，应用于粗造的加工面，一般很少采用。
铸、锻、气割毛坯可达此要求。
41．表面粗糙度Ra为12.5μm时，表面形状什么特征，如何应用？答：表面形状特征为微见刀痕, 应用于粗加工表面比较精确的一级，应用范围较广，如轴端面、倒角、螺钉孔和铆钉孔的表面、垫圈的接触面等。
42．表面粗糙度Ra为6.3μm时，表面形状什么特征，如何应用？答：表面形状特征为可见加工痕迹，应用于半粗加工面，支架、箱体、离合器、皮带轮侧面、凸轮侧面等非接触的自由表面，与螺栓头和铆钉头相接触的表面，所有轴和孔的退刀槽，一般遮板的结合面等。
43．表面粗糙度Ra为3.2μm时，表面形状什么特征，如何应用？答：表面形状特征为微见加工痕迹，应用于半精加工面，箱体、支架、盖面、套筒等和其他零件连接而没有配合要求的表面，需要发蓝的表面，需要滚花的预先加工面，主轴非接触的全部外表面等。
表面粗糙度选用原则
Q TCL低压电器（无锡）有限公司企业标准
Q/1.5.2
表面粗糙度选用原则
2008-08-15发布2008-08-30实施TCL低压电器（无锡）有限公司发布
企业标准文件编号Q/1.5.2
表面粗糙度选用原则
版本/次A/0
实施日期2008-8-30
制定审核批准页码1/13
1 范围
本标准规定了各种加工方式下产品零部件图样的表面粗糙度的参数和参数值及一般规定。
本标准适用于本公司产品零部件图样的表面粗糙度参数值的选用。
2 术语
评定轮廓的算术平均偏差（Ra）
在一个取样长度内纵坐标值绝对值的算术平均值。
轮廓的最大高度（Rz）
在一个取样长度内，最大轮廓峰高和最大轮廓谷深之和的高度。
注：该术语在旧标准GB/T3505-1983中的符号为Ry，新标准GB/T3505-2000中将原术语十点高度Rz取消。
轮廓单元的平均宽度（RSm）
在一个取样长度内轮廓单元宽度的平均值。
注：该术语在旧标准GB/T3505-1983中的符号为Sm。
相对支撑比率（Rmr）
在一个轮廓水平截面确定的，与起始零位相关的支撑比率。
注：该术语在旧标准GB/T3505-1983中的符号为tp。
取样长度（lr）
用于判别被评定轮廓的不规则特征的X轴方向上的长度。
注：该术语在旧标准GB/T3505-1983中的符号为l。
3 表面粗糙度参数值
高度参数值Ra、Rz
3.1.1 Ra的系列值见表1，其补充系列值见表2。
表1 Ra系列值（um）
Ra
2550 100。
表面粗糙度选用标准
表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
第三章--表面粗糙度及检测
第二节 表面粗糙度评估参数值旳 选择
评估参数值旳选择
总原则：在满足功能要求旳前提下，尽量选择较大旳表 粗糙度参数值，以减小加工难度，降低成本。
选择措施：类比法。 一般原则： （1）同一零件上工作表面比非工作表面粗糙度参数值小。 （2）摩擦表面比非摩擦表面旳粗糙度参数值小，滚动摩擦 表面比滑动摩擦表面旳粗糙度参数值小。 （3）承受交变载荷旳表面及易引起应力集中旳部分（如圆 角，沟槽）粗糙度参数值应小些。
t
p
p
l
100%
1 l
n i 1
bi
100%
S、Sm和tp称为间距参数，值越小，轮廓表面越细密，密 封性愈好。
13
第一节 表面粗糙度旳评估
❖评估参数旳数值
原则要求：当Ra为0.025～6.3μm或Rz为0.100 ～25μm范围时，应优先 选用Ra参数。 Ra ＜0.025μm， Ra ＞6.3μm时，用光学仪器测量比较适 合，因而应选用Rz 。
个最大旳轮廓谷深平均值之和：
5
5
y pi yvi
Rz i1
i 1
5
Rz
(h2
h4
h10 ) (h1 5
h3
h9 )
Rz值越大，表面越粗糙。
10
第一节 表面粗糙度旳评估
（3）轮廓最大高度Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间旳距离。
Ra、Rz和Ry称为表面粗糙度旳高度参数。
11
要求：国标推荐， ln=5l；对均匀性好旳表面，可选ln＜5l；对均匀 性较差旳表面，可选ln＞ 5l。
5
第一节 表面粗糙度旳评估
取样长度、评估长度和轮廓中线
6
Hale Waihona Puke 第一节 表面粗糙度旳评估（3）中线 中线是指用以评估表面粗糙度参数旳一条基准线。
3-表面粗糙度(新标准)解析
基本符号，表示表面可用任何方法获得。当不加注粗糙度参 数值或有关说明（例如：表面处理、局部热处理状况等）时 ，仅适用于简化代号标注 基本符号加一短划，表示表面是用去除材料的方法获得。如： 车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等 基本符号加一小圆，表示表面是用不去除材料的方法获得。 例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。 或是用于保持原供应状况的表面（包括保持上道工序的状况） 在上述三个符号的上边均可加一横线，用于标注有关参数和 说明 在上述三个符号的上边均可加一小圆，表示所有表面具有相同 的表面粗糙度要求要求
Ra 1.6
Ra 6.3 Ra 12.5
3、表面结构要求标注的主要规定
• 符号的尖端必须从材料外指向表面 • 粗糙度值的标注应符合尺寸数字的标注规定， 即数字的字头朝左朝上。
Ra 12.5
Ra 1.6 Ra 12.5
Ra 6.3 Ra 1.6
R
表面结构要求可直接注在尺寸线上
C2 Ra 6.3
必要时，表面结构符号可用带箭头 或黑点的指引线引出标注
Ra 1.6 Ra 1.6
键槽的表面结构标注
C2
Ra 6.3 Ra 6.3
A
A-A
A
Ra 6.3
大多数表面有相同表面结构要求的 简化注法
Ra 6.3
Ra 1.6
Ra 3.2
( )
Ra 6.3
Ra 1.6
)
大多数表面有相同表面结构要求的 简化注法
一、基本概念
零件表面加工时，由于切削过程中的刀痕、 切屑分离时的塑性变形、机床振动等原因， 可形成由间距和峰谷所组成的微观几何形状 的表面特性，称为表面粗糙度要求。
表面粗糙度的检测及选择
表面粗糙度的选用
二、表面粗糙度参数值的选用
（1）同一零件上，工作表面的粗糙度应比非工作表面要求严格，Rmr(c)值 应大，其余评定参数值应小。
（2）对于摩擦表面，速度愈高，单位面积压力愈大，则表面粗糙度值应越 小，尤其是对滚动摩擦表面应更小。
印模法是利用一些无流动性和弹性的塑性材料，贴合在被测表面上，将被测表 面的轮廓复制成模，然后测量印模，从而来评定被测表面的粗糙度。适用于对 某些既不能使用仪器直接测量，也不便于用样板相对比的表面。如深孔、盲孔、 凹槽、内螺纹等。
表面粗糙度的选用
一、表面粗糙度的选用原则
1. 表面粗糙度高度参数的选择
确定表面粗糙度时，应首先在高度特性方面的参数（Ra、Rz）中选取，只有当 高度参数不能满足表面的功能要求时，才选取附加参数作为附加项目。
在评定参数中，最常用的是Ra，因为它是最完整、最全面地表征了零件表面的 轮廓特征。通常采用电动轮廓仪测量零件表面的Ra，电动轮廓仪的测量范围为 0.02~8μm。
2. 轮廓单元的平均宽度参数Rsm的选用
由于Ra、Rz高度参数为主要评定参数，而轮廓单元的平均宽度参数和形状特 征参数为附加评定参数，所以，零件所有表面都应选择高度参数，只有少数零 件的重要表面，有特殊使用要求时，才附加选择轮廓单元的平均宽度参数等附 加参数。
3. 轮廓的支承长度率Rmr(c)的选用
表面粗糙度的检测
常用的表面粗糙度的检测方法有：光切法、比较法、干涉法、针描法和印模法等。 四、比较法 比较法是将被测零件表面与标有一定评定参数值的表面粗糙度样板直接进行比 较，从而估计出被测表面粗糙度的一种测量方法。
CH5表面粗糙度-文档资料
螺纹工作表面没有画出牙形时，可按如图的方 式标注。
中心孔、键槽工作表面、圆角、倒角的表面 粗糙度标注示例
例、图示为一减速箱中的输出轴，轴颈φ 55j6（两处）与滚 动轴承配合，φ 56r6和φ 45m6与齿轮和带轮配合，表面粗糙度 要求高。
输出轴上形位 公差、表面粗 糙度标注示例
表面粗糙度代 号注法
当零件的大部分表面具有相同的表面粗糙度要求 时，对其中使用最多的一种符号、代号可以统一注在 图样的右上角，并加注“其余”两字。
表面粗糙度标注示例
当零件的所有表面具有相同的表面粗糙度要求时， 其标注如图所示。
当齿轮、蜗轮、渐开线花键等工作表面没有画 出齿形时，其表面粗糙度代号可注在节圆上。如图 所示。
一般在常用的参数值范围 （ Ra 为0.025~6.3μ m，Rz为0.1~25μ m）内，国家
标准推荐优先选用Ra 。
2）R z 参数虽不如R a 参数反映的几何特 性准确、全面，但R z 的概念简单，测量也很 简便。
当表面过于粗糙（ Ra＞6.3μm）或太光 滑（ Ra ＜0.025μm）时，选用Rz。
二、表面粗糙度的基本术语
1．实际轮廓 平面与实际表面相交所得的轮廓线为实际
轮廓。 （分为横向轮廓和纵向轮廓）
横向实际轮廓 : 垂直于表面加工纹理的平面与表面相交 所得的轮廓线.
纵向实际轮廓 ：平行于表面加工纹理的平面与 表面相交所得的轮廓线。
2、取样长度 l (lr)
取样长度是指用于判别被评定轮廓的不规则特 征的一段基准线长度。为了限制和削弱表面波度对 表面粗糙度测量结果的影响，至少包含5个以上轮 廓峰和谷。
设表面形状公差为T，尺寸公差值为IT，对应关系
表面粗糙度
表面粗糙度1、表面粗糙度定义定义：加工表面上具有的间距很小的微小峰谷所形成的（微观几何形状特征）。
形成原因：①材料的塑性变形；②工艺系统的高频振动；③刀具与被加工材料之间的摩擦。
2、表面粗糙度测量和评定应规定（取样长度）、（评定长度）、（基准线）和（评定参数），且测量方向应（垂直）于表面的加工纹理方向。
3、取样长度目的用符号（lr ）表示；目的是（限制、减弱）（波纹度、形状误差）对（测量结果）的影响。
4、评定长度目的用符号（ln ）表示；目的是（限制、减弱）（表面加工不均匀性）对（测量结果）的影响；评定长度可以包含一个或几个取样长度；一般取5个取样长度。
5、基准线①轮廓算术平均中线；②轮廓最小二乘中线。
6、评定参数①轮廓算术平均偏差Ra；②轮廓最大高度Rz；③轮廓单元的平均宽度RSm；④轮廓支承长度率Rmr(c)。
7、标记含义①用去除材料的方法获得的表面粗糙度Ra的最大值为3.2μm ；②用去除材料的方法获得的表面粗糙度Ra最大值为3.2μm，最小值为1.6μm ；③用任何方法获得的表面粗糙度Ra的上限值为1.6μm ；④用去除材料的方法获得的表面粗糙度Ra上限值为6.3μm，下限值为3.2μm；⑤用不去除材料的方法获得的表面粗糙度Rz的上限值为200μm；⑥用去除材料的方法获得的表面粗糙度Rz上限值为6.3μm，Rz下限值为3.2μm。
8、①给定上限值：同一评定长度范围内，幅度参数所有实测值中，大于上限值的个数少于总数的16%，则认为合格。
②给定上限值和下限值：同一评定长度范围内，幅度参数所有实测值中，大于上限值的个数少于总数的16%，且小于下限值的个数少于总数的16%，则认为合格。
③给定最大值：整个被测表面上幅度参数所有的实测值皆不大于允许值，则认为合格。
④给定最大值和最小值：整个被测表面上幅度参数所有的实测值皆在最大与最小允许值范围内，才认为合格。
9、表面粗糙度的选用原则①在满足功能要求的前提下，尽量选用较大的粗糙度参数值。
表面粗糙度的选用原则
表面粗糙度的选用
表面粗糙度的选用原则：
（1）在满足零件表面使用功能的前提下，表面粗糙度的要求尽可能低，即尽量选用大的参数值（除Rmr(c)外），以减小加工难度，降低制造成本。
（2）在同一个零件上，非工作表面比工作表面的表面粗糙度值大。
（3）受循环载荷的表面及容易引起应力集中的表面（如圆角、沟槽），表面粗糙度值要小。
（4)配合性质相同时，尺寸小的零件比尺寸大的表面粗糙度值小；
同一公差等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。
（5）运动速度高、单位压力大的摩擦表面比运动速度低、单位压力小的非摩擦表面的表面粗糙度值小。
（6）一般情况下，尺寸和表面形状要求精确程度高的表面，表面粗糙度值要小。
表面粗糙度参数值的适用表面：
轴和孔的表面粗糙度参数推荐值
各种常用加工方法可能达到的表面粗糙度
注：对于钣金类的冲裁
在普通冲裁中，材料都是从模具刃口处产生裂纹而剪切分离，
制件尺寸精度低（＜IT11），断面粗糙（Ra=～μm），不平直，断面有一定斜度，往往不能满足零件较高的技术要求，有时还需再进行多道后续的机械加工。
精密冲裁是使材料呈纯剪切的形式进行冲裁，是通过改进模具来提高精度和改善断面质量的，制件尺寸精度可达到IT6～ IT9，断面粗糙度Ra=～μm，断面垂直度可达89°30′或更佳。
表面粗糙度参数值的选用原则
表面粗糙度参数值的选用原则1. 引言表面粗糙度是指物体表面的凹凸不平程度，对于许多工程应用来说，表面粗糙度是一个重要的质量指标。
通过选择合适的表面粗糙度参数值，可以确保产品的性能、功能和使用寿命。
本文将介绍表面粗糙度参数值的选用原则，包括定义和计算表面粗糙度的方法、常用的表面粗糙度参数以及选用参数值的考虑因素。
2. 表面粗糙度的定义和计算方法表面粗糙度是指物体表面在微观尺寸上存在的凹凸不平程度。
常见的表面粗糙度计算方法包括光学法、机械法和电子扫描法等。
光学法是通过光线反射来测量物体表面的凹凸不平程度，常用的光学仪器有显微镜和投影仪等。
机械法是利用机械探针或测头来测量物体表面的高低起伏，常见的仪器有激光干涉仪和形貌仪等。
电子扫描法是利用电子束或激光束扫描物体表面，通过探测器接收反射或散射的信号来测量表面粗糙度，常见的仪器有原子力显微镜和扫描电子显微镜等。
3. 常用的表面粗糙度参数表面粗糙度参数是用来描述表面粗糙度特征的数值指标。
常用的表面粗糙度参数包括以下几种：3.1 平均粗糙度（Ra）平均粗糙度是指在一定测量长度内，物体表面所有凹凸不平程度的平均值。
Ra是最常用的表面粗糙度参数之一，通常以微米（μm）为单位。
3.2 最大峰高（Ry）最大峰高是指物体表面上最高峰与最低谷之间的距离。
Ry可以用来评估物体表面的极端不平程度，通常以微米（μm）为单位。
3.3 峰谷高差（Rz）峰谷高差是指物体表面上相邻峰和谷之间的距离差异。
Rz可以用来评估物体表面的起伏程度，通常以微米（μm）为单位。
3.4 峰谷平均高差（RzJIS）峰谷平均高差是指在一定测量长度内，物体表面相邻峰和谷之间距离差异的平均值。
RzJIS是日本工业标准（JIS）中定义的表面粗糙度参数，通常以微米（μm）为单位。
3.5 峰值密度（S）峰值密度是指在一定测量长度内，物体表面上峰和谷的数量。
S可以用来评估物体表面的密集程度。
4. 表面粗糙度参数值的选用原则选择合适的表面粗糙度参数值需要考虑多个因素，包括产品功能要求、制造成本、加工工艺和材料特性等。
表面粗糙度选用举例
表面粗糙度选用原则和应用举例
一．表面粗糙度选用原则：
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：
(1).工作表面比非工作表面的粗糙度数值小。
(2).摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大，
则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
(3).对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，
载荷愈大，要求粗糙度数值愈小。
一般情况间隙配合比过盈配合粗糙度数值要小。
(4).配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度
数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
(5).受周期性载荷的表面及可能会发生应力集中的内圆角、凹槽处粗糙
度数值应较小。
机械零件表面粗糙度的选择
表面粗糙度表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。
机械零件表面粗糙度的选择方法有3种，即计算法、试验法和类比法。
在机械零件设计工作中，应用最普通的是类比法，此法简便、迅速、有效。
应用类比法需要有充足的参考资料，现有的各种机械设计手册中都提供了较全面的资料和文献。
最常用的是与公差等级相适应的表面粗糙度。
在通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但是它们之间又不存在固定的函数关系。
例如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑即表面粗糙度要求很高，但其尺寸公差要求却很低。
在一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。
在一些机械零件设计手册和机械制造专著中，对机械零件的表面粗糙度和机械零件的尺寸公差关系的经验及计算公式都有很多介绍，并列表供读者选用，但只要细心阅来，就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。
这就给不熟悉这方面情况的人带来了迷惑。
同时也增加了他们在机械零件工作中选择表面粗糙度的困难。
在实际工作中，对于不同类型的机器，其零件在相同尺寸公差的条件下，对表面粗糙度的要求是有差别的。
这就是配合的稳定性问题。
在机械零件的设计和制造过程中，对于不同类型的机器，其零件的配合稳定性和互换性的要求是不同的。
在现有的机械零件设计手册中，反映的主要有以下3种类型：第1类主要用于精密机械，对配合的稳定性要求很高，要求零件在使用过程中或经多次装配后，其零件的磨损极限不超过零件尺寸公差值的10%，这主要应用在精密仪器、仪表、精密量具的表面、极重要零件的摩擦面，如汽缸的内表面、精密机床的主轴颈、坐标镗床的主轴颈等。
第2类主要用于普通的精密机械，对配合的稳定性要求较高，要求零件的磨损极限不超过零件尺寸公差值的25%，要求有很好密合的接触面，其主要应用在如机床、工具、与滚动轴承配合的表面、锥销孔，还有相对运动速度较高的接触面如滑动轴承的配合表面、齿轮的轮齿工作面等。
机械零件表面粗糙度的选择
机械零件表面粗糙度的选择表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据。
通常，机械零件表面粗糙度的大小与加工方法和加工精度有关，它直接影响静配合的坚固程度、摩擦消耗功多少、零件的疲劳强度及耐蚀性能。
它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。
1、零件表面粗糙度的选择原则⑴在满足表面工作要求的情况下，尽量选大值。
⑵同一零件上，工作表面粗糙度值低于非工作表面粗糙度值。
⑶摩擦表面粗糙度值低于非摩擦表面粗糙度值。
⑷受循环负荷的表面及易引起应力集中的表面粗糙度值要小。
⑸配合性质稳定性要求高的结合表面，粗糙度值要小。
对动配合，配合间隙小的表面，粗糙度值要小；对静配合，要求连接牢固可靠，承受载荷大时粗糙度值要小。
⑹配合性质相同，零件尺寸越小则粗糙度值越小；同一公差等级，小尺寸比大尺寸的粗糙度值要小，轴比孔的粗糙度值要小。
2、常用的选择零件表面粗糙度的方法及弊病在机械零件设计工作中粗糙度的选择方法有 3 种，即计算法、试验法和类比法。
应用最普遍的是类比法，此法虽简便、迅速、有效，但需要有充足的参考资料。
目前，设计中最常用的是与公差等级相适应的表面粗糙度，即计算法。
通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但它们之间又不存在固定的函数关系。
如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑（即表面粗糙度要求很高），但其尺寸公差要求却很低。
一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。
虽然机械零件表面粗糙度与尺寸公差之间关系的经验计算公式在相关工具书中都有很多介绍，并列表供读者选用。
但只要细心阅来就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。
这就给不熟悉这方面情况的人带来了困惑，同时也增加了他们在机械零件设计工作中选择表面粗糙度的困难。
表面粗糙度的标注方法及示例
表面粗糙度的标注方法及示例
一、符号和代号
表面粗糙度的标注符号为“Ra”或“Rz”，其中“Ra”为轮廓算术平均偏差，“Rz”为微观不平度十点高度。
它们都是以μm（微米）为单位的。
二、标注示例
表面粗糙度的标注应包括表面粗糙度符号和代号、表面粗糙度的数值以及表面粗糙度的加工方法、位置和方向等必要信息。
例如：表面粗糙度Ra=3.2μm，加工方法为车削，表面粗糙度符号和代号标注在轮廓线上，位置为零件的顶部。
三、标注方法
表面粗糙度的标注方法有三种：直接标注法、最大实体符号法和最小实体符号法。
直接标注法是指在图样上直接标注表面粗糙度符号和代号；最大实体符号法是指在图样上标注表面粗糙度符号和代号的同时，还标注最大实体尺寸；最小实体符号法是指在图样上标注表面粗糙度符号和代号的同时，还标注最小实体尺寸。
四、Ra与Rz的选用原则
在实际应用中，应根据零件的表面质量要求、加工方法以及使用要求等因素来选择合适的表面粗糙度代号。
一般来说，Ra 适用于一般用途的加工表面，Rz适用于具有重要功能要求的加工表面。
具体选用原则如下：
1. Ra=3.2μm：适用于一般用途的加工表面，如车削、铣削、钻孔等。
2. Ra=10μm：适用于具有一般精度要求的加工表面，如磨削、研磨等。
3. Ra=0.8μm：适用于具有较高精度要求的加工表面，如精密磨削、超精加工等。
4. Ra=2μm：适用于具有很高精度要求的加工表面，如超精密磨削、镜面磨削等。
5. Ra=0.2μm：适用于具有极高精度要求的加工表面，如纳米级加工、精密镀膜等。
表面粗糙度的选用
第3章表面粗糙度3.1 表面粗糙度标注识读概念轮廓算术平均偏差Ra表面粗糙度轮廓最大高度Rz。
评定参数轮廓单元的平均宽度RS m轮廓支承长度率R mr(C)任务6 识读齿轮表面粗糙度标注表面粗糙度是一种微观几何形状误差，是零件的几何参数的精度指标之一。
以如图3-1所示的零件图为例，识读表面粗糙度的标注。
图3-1 表面粗糙度标注实例3.1.1 表面粗糙度概念任何零件的表面都不是绝对的光滑的，零件表面总会存在着由较小间距的峰谷组成的微观高低不平的痕迹，表面粗糙度是一种微观几何形状误差，也称为微观不平度。
表面误差通常按(波距)的大小划分为三类误差：表面粗糙度、表面波度和表面上宏观形状误差。
波距小于1mm的属于表面粗糙度(微观几何形状误差)，波距在l～10 mm的属于表面波度(中间几何形状误差)，波距大于10 mm的属于形状误差(宏观几何形状误差)，如图3-2所示。
图3-2 零件表面的几何形状误差3.1.2 表面粗糙度对零件的影响表面粗糙度的大小对零件的实用性能和使用寿命有很大的影响：1.对摩擦和磨损的影响表面越粗糙，摩擦系数就越大，两相对运动的表面磨损也越快，表面过于光滑，由于润滑油被挤出和分子见的吸附作用等原因，也会使摩擦阻力增大和加剧磨损。
2.对配合性能的影响对于间隙配合，相对运动的表面因其粗糙不平而迅速磨损，致使间隙增大；对于过盈配合，表面轮廓峰顶在装配时容易被挤平，使实际有效过盈量减小，致使联接强度降低。
3.对抗腐蚀性的影响粗糙的表面，易使腐蚀性物质存积在表面的微观凹谷处，并渗入到金属内部，致使腐蚀加剧。
4.对疲劳强度的影响零件表面越粗糙，凹痕就越深，当零件承受交变荷载时，对应力集中很敏感。
使疲劳强度降低，导致零件表面产生裂纹而损坏。
5.对接触刚度的影响接触刚度影响零件的工作精度和抗振性。
这是由于表面粗糙度使表面间只有一部分面积接触。
一般情况下，实际接触面积只有公称接触面积的百分之几。
因此，表面越粗糙受力后局部变形越大，接触刚度也越低。
第二节 表面粗糙度的选择及其标注
第二节表面粗糙度的选择一、表面粗糙度参数及参数值的选择（一）表面粗糙度评定参数的选择在表面粗糙度的六个评定参数中，Ra、Rz、Ry三个高度参数为基本参数Sm、S、t p为三个附加参数。
这些参数分别从不同角度反映了零件的表面形貌特征，但都存在着不同程度的不完整性。
因此，在具体选用时要根据零件的功能要求、材料性能、结构特点以及测量的条件等情况适当用一个或几个作为评定参数。
1）如果表面没有特殊要求时，一般仅选用高度参数。
在高度特性参数常用的参数值范围内（R a为0.025~6.3μm、R z为0.1~25μm），推荐优先选用Ra值，因为Ra能较充分地反应零件表面轮廓的特征。
但以下情况不宜选用Ra。
a. 当表面过于粗糙（Ra＞6.3μm）或太光滑（Ra＜0.025μm）时，可选用Rz，因为此范围便于选择用于测量Rz的仪器进行测量。
b. 当零件材料较软时，不能选用Ra，因为Ra值一般采用触针测量，如果用于软材料的测量，不仅会划伤零件表面，而且测得结果也不准确。
c. 如果测量面积很小，如顶尖，刀具的刃部以及仪表小元件的表面，在取样长度内，轮廓的峰或谷少于五个时，Rz也难于进行测量，这是可以选用Ry值。
2）当表面有特殊功能要求时，为了保证功能要求，提高产品质量，这是可以同时选用几个参数综合控制表面质量。
a. 当表面要求耐磨时，可以选用Ra、Ry、和t p。
b. 当表面要求承受交变应力时，可以选用Ry、Sm、和S。
c. 当表面着重要求外观质量和可漆性，可选用Sm和S。
（二）表面粗糙度参数值的选择表面粗糙度参数值的选择合理与否，不仅对产品的使用性能有很大的影响，而且直接关系到产品的质量和制造成本。
一般来说，表面粗糙度值（评定参数值）越小，零件的工作性能越好，使用寿命也越长。
但绝不能认为表面粗糙度值越小越好，为了获得粗糙度小的表面，则零件需经过复杂的工艺过程，这样加工成本可能随之急剧增高。
因此选择表面粗糙度参数值既要考虑零件的功能要求，又要考虑其制造成本，在满足功能要求的前提下，应尽可能选用较大的粗糙度数值。
表面粗糙度设定规范汇总
粗糙度设定规范目录1.粗糙度的定义-----------------------------------------------------------------22.内容-----------------------------------------------------------------------------24.1粗糙度介绍--------------------------------------------------------------24.1.1粗糙度产生的原因-------------------------------------------------24.1.2粗糙度的评价标准-------------------------------------------------34.1.3表面粗糙度代（符）号及其注法------------------------------64.2表面粗糙度的选用----------------------------------------------------114.2.1表面粗糙度的选用原则-----------------------------------------114.2.2表面粗糙度参数值的适用表面--------------------------------124.2.3轴和孔的表面粗糙度参数推荐值-----------------------------134.2.4各种常用加工方法可能达到的表面粗糙度-----------------144.2.5座椅常用部品粗糙度设定--------------------------------------154.3表面粗糙度的检测方法----------------------------------------------163.相关文件---------------------------------------------------------------------174.实施要求---------------------------------------------------------------------175.附件---------------------------------------------------------------------------173 定义粗糙度：加工表面上具有的间距很小(小于1mm)的微小峰谷所形成的微观几何形状特征。
