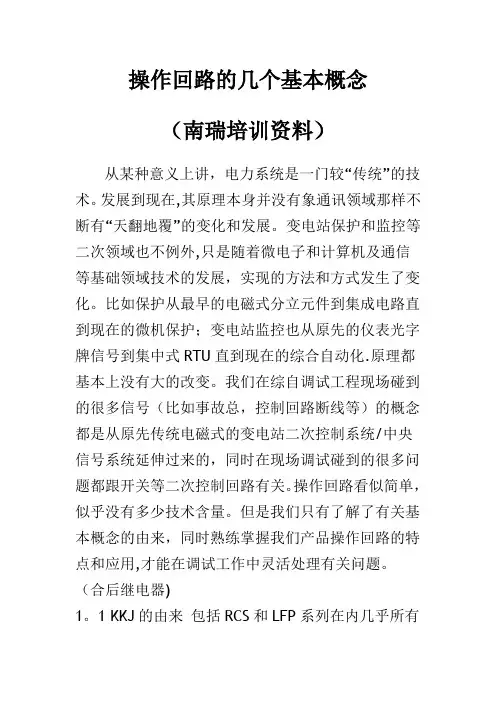

操作回路的几个基本概念（南瑞培训资料）从某种意义上讲，电力系统是一门较“传统”的技术.发展到现在，其原理本身并没有象通讯领域那样不断有“天翻地覆"的变化和发展。
变电站保护和监控等二次领域也不例外，只是随着微电子和计算机及通信等基础领域技术的发展,实现的方法和方式发生了变化。
比如保护从最早的电磁式分立元件到集成电路直到现在的微机保护;变电站监控也从原先的仪表光字牌信号到集中式RTU直到现在的综合自动化。
原理都基本上没有大的改变。
我们在综自调试工程现场碰到的很多信号(比如事故总，控制回路断线等)的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的,同时在现场调试碰到的很多问题都跟开关等二次控制回路有关.操作回路看似简单，似乎没有多少技术含量。
但是我们只有了解了有关基本概念的由来，同时熟练掌握我们产品操作回路的特点和应用，才能在调试工作中灵活处理有关问题。
（合后继电器)1。
1 KKJ的由来包括RCS和LFP系列在内几乎所有类型的操作回路都会有KKJ继电器。
它是从电力系统KK操作把手的合后位置接点延伸出来的,所以叫KKJ。
传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。
该把手有“预分-分—分后、预合—合—合后”6个状态。
其中“分、合"是瞬动的两个位置,其余4个位置都是可固定住的。
当用户合闸操作时，先把把手从“分后"打到“预合"，这时一副预合接点会接通闪光小母线,提醒用户注意确认开关是否正确。
从“预合”打到头即“合”。
开关合上后，在复位弹簧作用下,KK把手返回自动进入“合后”位置并固定在这个位置。
分闸操作同此过程类似，只是分闸后，KK 把手进入“分后” 位置。
KK把手的纵轴上可以加装一节节的接点。
当KK把手处于“合后” 位置时，其“合后位置"接点闭合。
KK把手的“合后位置”“分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。
