飞机涡轮发动机四种类型简介
航空涡轮发动机分类
航空涡轮发动机分类航空涡轮发动机就像是飞机的心脏，为飞机提供源源不断的动力。
这心脏啊，还能分成好几个不同的类型呢。
咱先说说涡喷发动机吧。
涡喷发动机就像是一个特别直爽的大力士。
它就一个劲儿地往后喷气，产生向前的推力。
你看那火箭，虽然火箭和飞机不太一样，但涡喷发动机有点火箭发动机那种简单直接的劲儿。
它把进气道吸进来的空气，通过压气机使劲儿压缩，然后在燃烧室里和燃料一混合，“轰”地一下就燃烧起来，燃烧后的高温高压气体就从尾喷管高速喷出去，飞机就被这股力量推着往前走了。
涡喷发动机在早期的喷气式飞机里可风光了，那时候飞机追求速度，涡喷发动机就像短跑运动员的大粗腿，能让飞机跑得飞快。
再讲讲涡扇发动机吧。
涡扇发动机就像一个聪明的组合选手。
它有内涵啊，外面的大风扇就像一个勤劳的小助手。
这个大风扇转起来的时候，一部分空气被它直接吹到后面去了，这就像是给飞机后面轻轻地推了一把。
另一部分空气呢，就像被邀请进里面的贵宾，被压气机压缩，在燃烧室里燃烧，然后从尾喷管出去。
涡扇发动机就像同时干两件事的小能手，外面的风扇让飞机在低速的时候就有不错的推力，里面的喷气又能保证飞机在高速飞行的时候也不含糊。
现在大多数民航客机用的都是涡扇发动机，你想啊，民航客机要载人载物，要安全平稳，涡扇发动机就像一个贴心的管家，稳稳当当地带着大家在空中旅行。
还有涡桨发动机呢。
涡桨发动机就像是一个复古又实用的老物件。
它在前面有个螺旋桨，后面是涡轮发动机的部分。
这螺旋桨一转起来，就像老式飞机那种慢悠悠的感觉，但可别小看它。
涡轮部分就像给螺旋桨加了个小马达，让螺旋桨转得更带劲。
涡桨发动机就像那种传统和现代结合的手艺人，它适合那些不需要飞得特别快，但是要省油，对航程要求比较高的飞机。
就好比那种要跑长途运输货物的小飞机，涡桨发动机就像一个耐力型的长跑选手，虽然速度不是最快的，但是能稳稳地把货物送到目的地。
最后就是涡轴发动机了。
涡轴发动机和前面几个都有点不一样，它主要是用在直升机上。

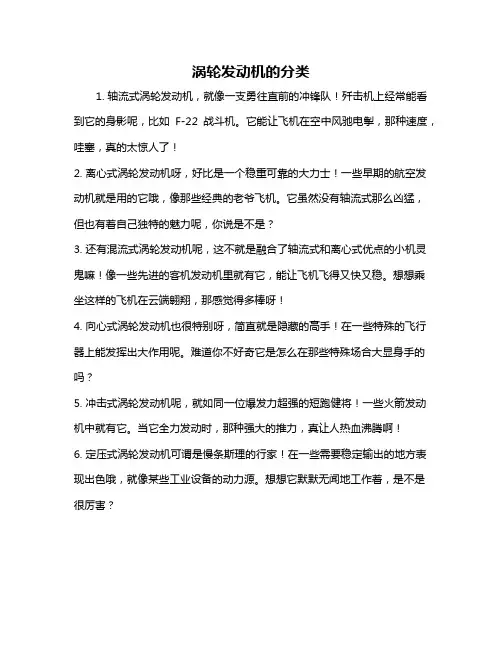

涡轮发动机的分类
涡轮发动机的分类
1. 轴流式涡轮发动机，就像一支勇往直前的冲锋队！歼击机上经常能看到它的身影呢，比如F-22 战斗机。
它能让飞机在空中风驰电掣，那种速度，哇塞，真的太惊人了！
2. 离心式涡轮发动机呀，好比是一个稳重可靠的大力士！一些早期的航空发动机就是用的它哦，像那些经典的老爷飞机。
它虽然没有轴流式那么凶猛，但也有着自己独特的魅力呢，你说是不是？
3. 还有混流式涡轮发动机呢，这不就是融合了轴流式和离心式优点的小机灵鬼嘛！像一些先进的客机发动机里就有它，能让飞机飞得又快又稳。
想想乘坐这样的飞机在云端翱翔，那感觉得多棒呀！
4. 向心式涡轮发动机也很特别呀，简直就是隐藏的高手！在一些特殊的飞行器上能发挥出大作用呢。
难道你不好奇它是怎么在那些特殊场合大显身手的吗？
5. 冲击式涡轮发动机呢，就如同一位爆发力超强的短跑健将！一些火箭发动机中就有它。
当它全力发动时，那种强大的推力，真让人热血沸腾啊！
6. 定压式涡轮发动机可谓是慢条斯理的行家！在一些需要稳定输出的地方表现出色哦，就像某些工业设备的动力源。
想想它默默无闻地工作着，是不是很厉害？
7. 脉冲式涡轮发动机呀，那就是跳动的活力音符！一些特殊用途的发动机就是靠它呢，能带来别样的动力体验。
难道你不想知道它是怎样跳动出独特节奏的吗？
8. 最后说说反动式涡轮发动机，它像一个聪明的策略家！能够巧妙地利用气流，让动力发挥到极致。
你看那些厉害的军舰发动机，很多就用了它。
这样的发动机，是不是很牛呢？
总之，涡轮发动机的分类好多呀，每一种都有自己独特的本事和用途，真的太神奇了！。
涡轮发动机
涡轮发动机目录工、简介： (1)2、发展沿革： (1)3、系统讲解： (2)①构造： (2)I1、燃烧室： (5)II1涡轮机： (5)V、喷管： (6)V1加力燃烧室： (7)②涡喷发动机： (8)③涡扇发动机： (10)IX简介： (10)II1矢量发动机： (13)④涡桨发动机： (14)⑤涡轴发动机： (15)1、简介：涡轮发动机（TUrbMeeagMe,或常简称为TUrbMe）是一种利用旋转的机件自穿过它的流体中汲取动能的发动机形式，是内燃机的一种。
常用作飞机与大型的船舶（船舶工业上称之为燃气轮机）或车辆的发动机。
这里我们主要介绍航空涡轮发动机。
2、发展沿革：1937年4月12日，英国科学家弗兰克•惠特尔发明的世界上第一台离心式涡喷发动机首次运转成功。
这标志着人类航空业即将步入喷气时代。
1942年7月18日，由纳粹德国梅塞施密特飞机公司所设计的Me-262喷气式战斗机首次飞上天空，这是人类航空史上喷气式发动机的首次实用，Me-262也因此成为了人类航空史上第一种投入实用的喷气式飞机。
Me-262的主要型号A-Ia搭载了两台容克JUM0004轴流式发动机。
后续型号A-Ib换装了两台宝马BMWOO3轴流式发动机，但产量少。
改进型号C-Ia机尾装有瓦尔特509火箭引擎的后燃器作动力助推器的实验型拦截机，仅有一架原型机。
1949年7月27日，史上第一架喷气式民航客机"彗星”号原型机首次飞行，这标志着喷气式飞机首次走向商用。
“彗星”式客机由英国德•哈维兰公司研制。
搭载四台劳斯莱斯/罗尔斯罗伊斯AvonMk524涡喷发动机,推力10,500磅力（46.8千牛）,为这台划时代的客机提供了788千米/小时的速度。
时至今日，已有更多更多先进的涡轮发动机的出现，如：A1-31F三维矢量发动机、F119-PW-100二维矢量发动机、GE9X超级航发。
3、系统讲解：①构造：涡轮发动机主要由三大部分组成：压气机、燃烧室、涡轮。

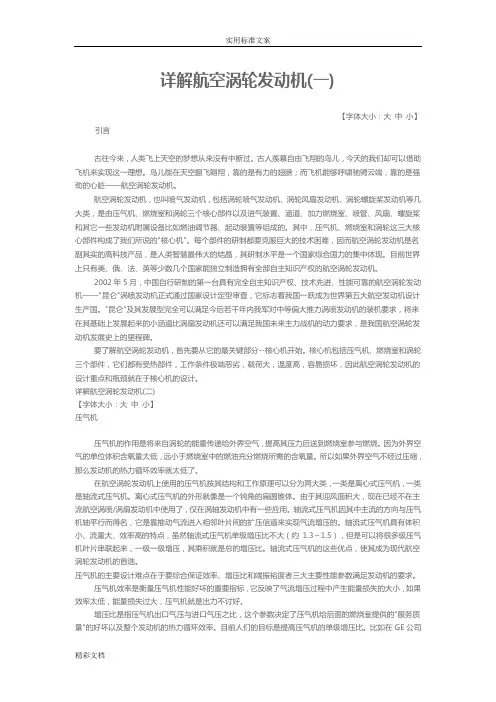

详解航空涡轮发动机
详解航空涡轮发动机(一)【字体大小：大中小】引言古往今来，人类飞上天空的梦想从来没有中断过。
古人羡慕自由飞翔的鸟儿，今天的我们却可以借助飞机来实现这一理想。
鸟儿能在天空翻飞翱翔，靠的是有力的翅膀；而飞机能够呼啸驰骋云端，靠的是强劲的心脏——航空涡轮发动机。
航空涡轮发动机，也叫喷气发动机，包括涡轮喷气发动机、涡轮风扇发动机、涡轮螺旋桨发动机等几大类，是由压气机、燃烧室和涡轮三个核心部件以及进气装置、涵道、加力燃烧室、喷管、风扇、螺旋桨和其它一些发动机附属设备比如燃油调节器、起动装置等组成的。
其中，压气机、燃烧室和涡轮这三大核心部件构成了我们所说的"核心机"。
每个部件的研制都要克服巨大的技术困难，因而航空涡轮发动机是名副其实的高科技产品，是人类智慧最伟大的结晶，其研制水平是一个国家综合国力的集中体现。
目前世界上只有美、俄、法、英等少数几个国家能独立制造拥有全部自主知识产权的航空涡轮发动机。
2002年5月，中国自行研制的第一台具有完全自主知识产权、技术先进、性能可靠的航空涡轮发动机——"昆仑"涡喷发动机正式通过国家设计定型审查，它标志着我国一跃成为世界第五大航空发动机设计生产国。
"昆仑"及其发展型完全可以满足今后若干年内我军对中等偏大推力涡喷发动机的装机要求，将来在其基础上发展起来的小涵道比涡扇发动机还可以满足我国未来主力战机的动力要求，是我国航空涡轮发动机发展史上的里程碑。
要了解航空涡轮发动机，首先要从它的最关键部分--核心机开始。
核心机包括压气机、燃烧室和涡轮三个部件，它们都有受热部件，工作条件极端恶劣，载荷大，温度高，容易损坏，因此航空涡轮发动机的设计重点和瓶颈就在于核心机的设计。
详解航空涡轮发动机(二)【字体大小：大中小】压气机压气机的作用是将来自涡轮的能量传递给外界空气，提高其压力后送到燃烧室参与燃烧。
因为外界空气的单位体积含氧量太低，远小于燃烧室中的燃油充分燃烧所需的含氧量。
飞机发动机原理动画图解了解涡轮喷气式发动机和涡轮风扇发动机
飞机发动机原理动画图解了解涡轮喷气式发动机和涡轮风扇发
动机
飞机发动机原理动画图解了解涡轮喷气式发动机和涡轮风扇发动机
大小反差今天13:27
航空发动机是一种高度复杂和精密的热力机械，为航空器提供飞行所需动力的发动机。
作为飞机的心脏，被誉为"工业之花"，它直接影响飞机的性能、可靠性及经济性，是一个国家科技、工业和国防实力的重要体现。
一、涡轮风扇发动机
涡扇发动机优点 : 推力大、推进效率高、噪音低、燃油消耗率低，飞机航程远。
缺点 : 风扇直径大，迎风面积大，因而阻力大，发动机结构复杂，设计难度大。
涡扇引擎最适合飞行速度400至1,000公里时使用，因此现在多数的飞机引擎都采用涡扇作为动力来源。
二、涡轮喷气式发动机
涡轮喷气式发动机具有加速快、设计简便，高速性能要优于涡扇，特别是高空高速性能。
涡轮喷气式发动机燃油经济性要差一些。
涡喷发动机适合航行的范围很广，从低空低亚音速到高空超音速飞机都广泛应用。
目前，世界上能够独立研制高性能航空发动机的国家只有美国、俄罗斯、英国、法国等少数几个国家，技术门槛很高。
图片源于网络。
涡喷、涡扇、涡桨、涡轴傻傻分不清？今天我们就来讲讲清楚
涡喷、涡扇、涡桨、涡轴傻傻分不清？今天我们就来讲讲清楚提及航空发动机，其种类之多让我们眼花缭乱，⽽涡喷、涡扇、涡桨、涡轴这四⼤类航空发动机出现频率是最⾼的，但是有多少⼈清楚的知道他们之间的区别、优劣以及性能呢？你真的能分清它们吗？今天，就让我来为⼤家简单介绍⼀下。
涡轮喷⽓发动机涡喷发动机通常⽤于⾼速飞机，其完全依赖燃⽓流产⽣推⼒，它主要有两种类型，分别是离⼼式（离⼼式由英国⼈弗兰克·惠特尔爵⼠于1930年发明，但是直到1941年装有这种发动机的飞机才第⼀次上天，也没有参加第⼆次世界⼤战）和轴流式（诞⽣在德国，世界上第⼀款喷⽓式发动机——Me-262就是采⽤轴流式涡喷发动机作为动⼒）。
涡喷发动机⼤体由进⽓道、压⽓机、燃烧室、涡轮和尾喷管组成，飞机飞⾏时空⽓先进⼊进⽓道，通过管道调整使⽓流达到合适的速度，之后压⽓机对⽓流加压加热（在亚⾳速时，压⽓机是⽓流增压的主要部件），流⼊燃烧室后形成⾼温⾼压燃⽓，在涡轮内经过燃烧后的⽓流能量⼤⼤增加，由于涡轮内的膨胀⽐远⼤于压⽓机中的压缩包，因此涡轮出⼝处的⽓流压⼒和温度要⽐进⽓⼝处⾼很多，这部分⾼温⾼压⽓流在尾喷管内继续膨胀，随后⾼速沿发动机轴向从喷⼝向后排出，就是这部分⽓流使涡喷发动机产⽣了推⼒。
理论上来说，⽓流从燃烧室中出来后，温度越⾼能量就越⼤，发动机所获得的推⼒也就越⼤，但是由于涡轮材料的限制，推⼒最多只能达到1650KN左右，⽽要想在短时间内增加推⼒，现代的普遍做法是在涡轮后再加上⼀个加⼒燃烧室，在其中喷⼊燃油让未充分燃烧的燃⽓与喷⼊的燃油混合再次燃烧，由于加⼒燃烧室内⽆旋转部件，温度可达2000℃，能使发动机的推⼒增加⾄原来的1.5倍左右。
但是其缺点就是会使油耗急剧加⼤，同时过⾼的温度也会影响发动机的寿命。
▲前苏联的传奇战⽃机⽶格-25⾼空超⾳速战机即采⽤留⾥卡设计局的涡喷发动机作为动⼒，曾经创下3.3马赫的战⽃机速度纪录与37250⽶的升限纪录。
介绍各类型飞机发动机
介绍各类型飞机发动机各类型飞机发动机的介绍一、涡轮喷气发动机涡轮喷气发动机是目前商用飞机上最常见的一种发动机类型。
它采用压气机和涡轮来产生推力。
压气机将大量空气压缩，然后将其注入燃烧室，与燃料混合并燃烧，产生高温高压的气体。
这些气体通过涡轮推动涡轮喷气发动机的压气机，产生推力。
涡轮喷气发动机具有推力大、燃油效率高、速度快等特点，适用于大型商用飞机。
二、涡扇发动机涡扇发动机是一种改进型的涡轮喷气发动机。
它在压气机后面增加了一个多级涡扇，使得发动机的推力更大。
涡扇发动机在提供主要推力的同时，还通过涡轮推动额外的空气流过涡扇，起到降低噪音和提高燃油效率的作用。
涡扇发动机广泛应用于中型和大型商用飞机，具有推力大、燃油效率高、噪音低的特点。
三、活塞发动机活塞发动机又称为内燃机发动机，是一种利用气缸和活塞运动产生动力的发动机。
它使用汽油或柴油作为燃料，经过压缩和点火后，燃料燃烧产生高温高压气体，推动活塞运动，从而产生动力。
活塞发动机广泛应用于小型飞机和私人飞机，具有结构简单、维护方便、成本低等特点。
四、涡轮螺旋桨发动机涡轮螺旋桨发动机是一种将涡轮喷气发动机的推力转化为旋转动力的发动机。
它在涡轮喷气发动机的尾部安装了一个螺旋桨装置，通过涡轮推动螺旋桨旋转，产生推力。
涡轮螺旋桨发动机具有推力大、燃油效率高、起飞和降落距离短等特点，适用于小型和中型飞机。
五、火箭发动机火箭发动机是一种利用排气喷出高速气体产生推力的发动机。
它不依赖于周围空气，通过燃烧推进剂产生的高温高压气体喷出，从而产生巨大的推力。
火箭发动机广泛应用于航天器和导弹等领域，具有推力大、速度快、适应性强等特点。
六、涡轮电动发动机涡轮电动发动机是一种将涡轮喷气发动机与电动机结合的发动机。
它通过涡轮推动发电机产生电能，并驱动电动机产生推力。
涡轮电动发动机具有燃油效率高、环保节能的特点，适用于小型和中型飞机。
以上是各类型飞机发动机的简要介绍。
不同类型的发动机在结构和工作原理上有所差异，但都能为飞机提供动力，使其能够安全、稳定地飞行。
民航燃气涡轮发动机相关知识提纲
5．5。2．1 离心式压气机
1．组成 离心式压气机又称：径向外流压气机，由进气系统、叶轮、
扩压器和集气管等局部组成
图2-3 离心式压气机
叶轮分：单面叶轮和双面叶轮两种〔见图2-4〕。 双面叶轮：从两面进气，可以增大进气量，而且对于平衡作用在轴承上 的轴向力也有好处。
涡轮前温度提高，热效率增大；压气机增压比提高，热 效率增大。
当增压比等于最经济增压比时，实际热循环效率到达最大。 继续提高增压比，热效率反而下降； 压气机和涡轮效率增大，热效率也提高。
推进效率〔外效率〕ηp ： 推进功率与单位时间流过发动机的气体
获得的动能 增量的比。 表示发动机产生的可用功有多少转变成推
5。5。1 进气道
涡轮发动机进气道的功能： 一是：尽可能多的恢复自由气流的总压并输送该压
力到压气机，这就是冲压恢复或压力恢复。 另一个功能是：提供均匀的气流到压气机使压气机
有效地工作。
5。5。1。2 亚音速进气道
亚音速进气道：是为在亚音速或低超音速范围内飞行的飞 机所设计的进气道。
它的进口局部为圆形唇口，进气道内部通道为扩张通 道，使气流在进气道内减速增压。
民航燃气涡轮发动机相关知识提纲
燃气涡轮发动机的主要类型有： 涡轮喷气发动机〔主要用于军机〕； 涡轮风扇发动机〔主要用于干线飞机和军机〕； 涡轮螺旋桨发动机〔主要用于支线飞机〕； 涡轮轴发动机〔主要用于直升机〕〔见图1-5〕。 此外还有螺旋桨及风扇组合的桨扇发动机〔见图1-6〕。
涡轮螺桨发动机 由燃气涡轮发动机和螺旋桨组成。由于涡轮轴转速远高于螺旋桨的工 作转速，它们之间装有减速器。在涡轮螺桨发动机，涡轮输出功率带 动螺旋桨，使其产生拉力，而从喷管喷出的燃气产生的推力对整个推 进力占很小的份额。 螺旋桨可由压气机轴直接驱动或由自由涡轮轴驱动。
民用航空燃气涡轮发动机简介
《民航概论》课程作业民用航空涡轮喷气发动机各部件简介及其工作原理姓名：***学院(系)：民航（飞行）学院专业：*************班级：0710103学号：******************二О一二年十二月二十四日民用航空涡轮喷气发动机各部件简介及其工作原理民用航空自开始以来，随着时代的变迁和人们生活水平的提升，正处于高速发展状态。
各经济发展较迅速的国家均争相发展自己的航空航天产业，民用航空则是一个关系民生的重要组成部分。
我国自1920年开通第一条航线以来，民航正处于跨越式发展阶段，无论是投入还是硬件设施，足以与发达国家相聘美。
然而发动机作为飞机的心脏，一直是遏制民航发展的一个瓶颈。
作为南京航空航天大学民航学院的一名学生，在学习了民航概论，飞行原理等课程后，通过参考各种文献和书籍，我在这仅其中的很小一部分，即航空涡轮喷气发动机发表自己的一些浅薄认知。
民用航空发动机作为飞机的核心，关系着整架飞机的运行及安全。
喷气涡轮发动机共由五部分组成：进气道、压气机、燃烧室、涡轮、尾喷管。
每一个部分各自发挥着作用，又相互影响，相互制约。
1.进气道在民用航空中发动机一般是一个独立的整体，进气道也几乎与机身有一定间隔，并非作为一体化设计，当然也有将发动机与机身进行一体化设计的，一般在军用飞机中较为常见。
进气道作为发动机的起始部分，有着非常重要的作用，对整台发动机的工作有着重要的影响，甚至可以说，如果进气道出问题，整台发动机都不能工作甚至毁坏。
进气道的作用大致为：在各种状态下，将足量的空气以最小的流动损失，顺利地引入压气机；当压气机进口处的气流马赫数小于飞行马赫数时，通过冲压压缩空气，提高空气的压力；在所有飞行条件和发动机工作状态下，进气道的增压过程避免过大的空间和时间上的气流不均匀性，以减少风扇或压气机喘振和叶片振动的危险；进气道的外阻力应尽可能小。
进气道有两种，分别是亚音速进气道和超音速进气道。
在民用航空中，安全始终是放在首要地位，因此绝大部分民用客机是工作在亚音速阶段。
看完终于明白：涡扇、涡喷、涡桨3款航空发动机的区别
看完终于明白：涡扇、涡喷、涡桨3款航空发动机的区别
我们经常看到的飞机包括：战斗机、大型运输机、民航飞机等都是用喷气式发动机。
其实，喷气式发动机分为：涡轮喷气发动机（涡喷）、涡轮风扇发动机（涡扇）和涡轮螺旋桨发动机（涡桨）这三种。
涡轮喷气发动机：是把燃烧后的气体直接喷出去，靠着喷出气流的推力提供动能。
优点：是高速性特别好，缺点是：燃油经济性差。
涡喷发动机主要应用于：一般的战斗机、轰炸机、无人机上使用。
涡轮风扇发动机：为了提高热传递效率，涡扇发动机不直接把气
体排出，而是通过内涵道推动风扇转动，风扇转动产生的气体推动飞机飞行。
涡扇发动机优点：省油。
相对缺点是：速度没有涡喷快，
所以，一般应用于民航飞机，比如：波音747 737等和空客A380等民用飞机。
涡轮螺旋桨发动机：为了更好提高热效率，工程师就必须再加大风扇直径，风扇直径大到飞机发动机内放不下，没办法再把风扇放外面，这样就形成了涡桨发动。
也可以说涡桨发动机就是大涵道比的涡扇发动机。
只是发动机转速太高必须有个齿轮箱来减速，这样才能让大风扇转速降下来，让风扇的风力带动飞机飞行。
涡桨发动机优点：
省油、维修简单。
缺点是：飞行速度会更慢。
涡桨发动机主要应用于军用运输机，如：C-130大力神运输机、安-22运输机。
其实，这三款发动机的核心原理都差不多，只是根据燃油经济、实际用途不同分成三种结构。
最难加工的永远是叶片，提高叶片寿命就等于提高航空发动机的寿命，这点上我国还有很长时间的路要走。
涡轮发动机基础知识—航空发动机类型
目录
CONTENTS
1
2
3
4
航空发动机的类型 涡喷发动机的组成和工作原理 涡扇、涡桨、涡轴、桨扇发动机
核心机
航空燃气涡轮发动机
定义 将燃油燃烧释放的热能转变为机械能的装置 热机－将热能转换为动能 推进器－气流喷出获取反作用力
火箭发动机 发 动 机
飞机发动机
发动机的分类
展
史
第一台
重75kg，功率12hP 。
火箭发动机 发 动 机
飞机发动机
化学火箭发动机 核火箭发动机 电火箭发动机
活塞式 喷气式
冲压式 涡轮式
固体燃料火箭发动机 液体燃料火箭发动机
涡轮喷气发动机 涡轮螺旋桨发动机 涡轮风扇发动机 桨扇发动机 涡轴发动机
冲压发动机
定义： 冲压式发动机是利用高速气流在速度改变下产生的压力改变，达到气体压缩的目的原 理来运作。
活塞式航空发动机
航 空 活
至今
由于造价低、易于维修等优点仍用于一些初级教练机和小型运输 机上，多为气冷式小功率活塞式发动机。
塞
飞机性能迅猛发展，速度达到700～800km/h，高度达到10000m以
式 发 动
20世纪40年代
上。 诸多原因决定了活塞式发动机+螺旋桨的推进模式的终结。
机
发 20世纪30年代 活塞式发动机+螺旋桨的组合成为飞机固定的推进模式。
装活塞式发动机的早期飞机的致命缺陷
音障
一 发动机发展历程
第二代 第一代
涡喷 活塞 发动机
发动机
四十年代，在对飞机快、高、远的要求下，航空喷气发动机研 制成功并开始广泛应用，为飞机突破音障提供了动力。
飞机结构与系统：11-4涡桨、涡轴和涡扇发动机
11.4涡轴涡桨和涡扇发动机本节主要介绍：¾双转子发动机的特点¾涡桨发动机¾涡轴发动机¾涡扇发动机1、双转子发动机的结构特点低压转子：低压压气机 低压涡轮高压转子：高压压气机高压涡轮两个转子之间只有气动联系、没有机械联系2.双转子发动机的性能特点提高了压气机的稳定性，压气机喘振裕度增加提高了压气机效率发动机加速性好，起动性好1、涡桨发动机结构特点2、涡桨发动机分类单轴式涡桨双轴式涡桨（自由涡轮式）双轴式涡桨涡桨发动机的类型3、涡桨发动机的性能特点推进力＝螺旋桨的拉力＋喷气推进力主要推进力4、涡桨发动机的性能特点性能参数：—当量功率：包括涡轮输出给螺旋桨的轴功率与喷气推进力折合功率—座舱中用扭矩来反映，但不包括喷气推进力经济性参数：—总效率和当量燃油消耗率—涡桨发动机的总效率比涡喷发动机高—涡桨发动机适合中低速飞行1、涡轴发动机结构典型的涡轴发动机2、涡轴发动机特点：将95％以上的能量用作传动旋翼，尾将和发动机附件用扭矩反映发动机功率结构：多采用自由涡轮结构形式，压气机多采用混合式使用：直升机状态：起飞、额定、巡航、慢车和应急。
1、涡扇发动机的组成和分类涡轮风扇发动机（混合排气）涡轮风扇发动机（低涵道，双转子，混合排气，不加力）涡轮风扇发动机（高涵道，三转子，不加力，分开排气）涡扇发动机 （低涵道双转子 混合排气加力）涡轮风扇发动机的分类涵道比：B＝m a.out/m a.in几种发动机涵道比发动机型号空气流量涵道比选用的飞机JT8D CF6-6D V2500-A1 CFM56-B5144.65853552721.056.05.45.88B727-100,100C,200B737-100,200,200C等DC-10-10A320A321,A320,A3192、质量附加原理和涡扇发动机结构特点质量附加原理在一定的飞行速度下，当工质获得的可用能量（即可转变成气体动能的能量）一定时，如果工质的质量越大，即参加产生推力的质量越多，则发动机的经济性越好，推力越大。
介绍各类型飞机发动机
介绍各类型飞机发动机各类型飞机发动机的介绍一、涡轮螺旋桨发动机涡轮螺旋桨发动机是一种常见的飞机发动机类型，主要用于小型飞机和地区航班。
它结合了涡轮和螺旋桨的特点，可以提供较大的推力和较低的燃油消耗。
涡轮螺旋桨发动机的工作原理是通过燃烧燃料产生高温高压气体，然后推动涡轮旋转，最后通过传动系统将动力传递给螺旋桨，产生推力。
二、涡喷发动机涡喷发动机是现代飞机中最常见的发动机类型之一。
它利用喷气原理产生推力，适用于各种类型的飞机。
涡喷发动机通过压缩空气、燃烧燃料并排出高速喷气流来产生推力。
它具有高推力、高效率和较低的燃油消耗等特点，被广泛应用于商用飞机和军用飞机。
三、涡扇发动机涡扇发动机是一种性能优越的发动机类型，常用于中大型喷气客机。
它结合了涡轮和喷气原理，具有高推力、低噪音和较低的排放等特点。
涡扇发动机通过压缩空气、燃烧燃料并排出高速喷气流产生推力，同时通过涡轮驱动风扇产生附加推力。
它的高效率和低噪音使其成为现代喷气客机的首选发动机。
四、涡桨发动机涡桨发动机是一种结合了涡轮和螺旋桨的特点的发动机类型，主要用于直升机和小型飞机。
涡桨发动机通过压缩空气、燃烧燃料并排出高速喷气流来产生推力，同时利用传动系统驱动螺旋桨产生附加推力。
涡桨发动机具有高推力、灵活性和良好的低速性能等特点，适用于垂直起降和短距离起降的飞机。
五、火箭发动机火箭发动机是一种产生巨大推力的发动机类型，主要用于航天器和导弹。
火箭发动机通过燃烧燃料和氧化剂产生高温高压气体，并将其排出产生推力。
火箭发动机具有高推力、高速度和短时间内产生大量推力的能力，但燃料消耗量较大。
它被广泛应用于航天领域，推动着人类探索太空的脚步。
六、活塞发动机活塞发动机是一种传统的内燃机发动机类型，主要用于小型飞机和私人飞机。
活塞发动机通过往复运动的活塞产生推力，通过连杆和曲轴传递动力。
它的工作原理类似于汽车发动机，通过燃烧燃料产生高温高压气体来推动活塞运动。
活塞发动机具有结构简单、维护容易和燃料适应性强等特点，但推力较小，燃油消耗较高。
飞机发动机维护—涡轮风扇发动机的简介
2 涡轮风扇发动机的适用范围
涡轮风扇发动机（简称涡扇）
➢ 内涵气流 ➢ 外涵气流 ➢ 发动机的推力是内、外涵道气
流反作用力的总和。 ➢ 外涵道空气质量流量与内涵道
空气质量流量之比称为流量比， 又称涵道比，用B 表示。 （Bypass Ratio）
涡轮风扇发动机
➢ 排气方式
✓ 分开排气 ✓ 混合排气
分开排气 混合排气
涡轮风扇发动机的适用范围
•航空涡轮发动机（M5）
•涡轮风扇发动机的简介
1
涡轮风扇发动机的组成
2 涡轮风扇发动机的适用范围
涡轮风扇发动机（简称涡扇）
➢ 涡轮风扇发动机，又称内外涵 发动机。
➢ 由两个同心圆筒的内涵道和外 涵道组成，
➢ 在内涵道中装有涡轮喷气发动 机的部件——压气机，燃烧室 和涡轮，
➢ 在外涵道中装有由内涵转子带 动的风扇
➢ 涡扇发动机的性能随涵道比的不同而差异很大， ➢ 总的说来，在亚音速段较之涡喷发动Байду номын сангаас具有更好的经济性，综合性能好。
➢ 高涵道比涡扇发动机（B＝4-10）适宜作高亚音速大、中型民航机，运输机 的动力装置；
➢ 低涵道比涡扇发动机（B＝0.2-0.6）适宜作超音速战斗机的动力装置。
1
涡轮风扇发动机的组成
涡轮发动机
性能介绍
性能介绍
工作原理
涡轮增压发动机是一个空气压缩机，它利用发动机排出的废气作为动力来推动位于排气道内的涡轮，涡轮转 动的同时带动位于进气道内同轴的叶轮，叶轮压缩由空气滤清器管道送来的新鲜空气，再送入气缸。当发动机转 速加快，高速的废气推动涡轮提速，废气排出速度与涡轮转速同步加快，空气压缩程度得以加大，发动机的进气 量就相应地增加，气缸内燃烧更充分，动力输出就更高。
虽然涡轮发动机可能有许多不同的运作原理，但最简单的涡轮型式可以只包含一个“转子”（Rotor），例 如一个带有中心轴的扇叶，将此扇叶放置在流体中（例如空气或水），流体通过时对扇叶施加的力量会带动整个 转子开始转动，进而得以从中心轴输出轴向的扭力。风车与水车这类的装置，可以说是人类最早发明的涡轮发动 机原型。
通常部件有：进气道、风扇、低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮、喷管以及附件传动 部分。压气机、燃烧室组成核心发动机。
谢谢观看
依照不同的分类方式，涡轮发动机也可以分类成很多不同的型式。例如以燃烧室与转子的位置是否在一起进 行区别，就存在有属于外燃机一类的燃气涡轮发动机（Gas turbine）和属于内燃机一类的涡轮风扇发动机 （Turbofan）。
如果将涡轮发动机反过来运作，则会变成一种输入力量之后可以将流体带动的设备，例如压缩机与泵。
主要分类
主要分类
按照发动机燃料燃烧所需的氧化剂的来源不同可分为火箭发动机和空气喷气发动机。火箭发动机自带氧化剂。 火箭发动机根据氧化剂和燃烧剂的形态不同，又分为液体火箭发动机和固体火箭发动机。
涡轮发动机近来也被用来用作大型发电机。 涡轮喷气发动机 （主要用于战斗机，以及超音速客机，例如协和号）； 这类发动机具有加速快、设计简便等优点，是较早实用化的喷气发动机类型。但如果要让涡喷发动机提高推 力，则必须增加燃气在涡轮前的温度和增压比，这将会使排气速度增加而损失更多动能，于是产生了提高推力和 降低油耗的矛盾。因此涡喷发动机油耗大，对于商业民航机来说是个致命弱点。 涡轮风扇发动机 （主要用于民用喷气式客机机和轰炸机、预警机，运输机等，是应用最为广泛的涡轮发动机） 涡轮风扇发动机的妙处，就在于既提高涡轮前温度，又不增加排气速度。涡扇发动机的结构，实际上就是涡 轮喷气发动机的前方再增加了几级涡轮，这些涡轮带动一定数量的风扇。风扇吸入的气流一部分如普通喷气发动 机一样，送进压气机(术语称“内涵道”)，另一部分则直接从涡喷发动机壳外围向外排出(“外涵道”)。
飞机涡轮螺旋桨发动机—典型涡桨发动机
涡桨发动机十分适合用于起飞重量大，要求经济性，同时对最点
PW127J 发动机的主要特点如下： 1）2750 轴马力 2）单元体：涡轮机、减速齿轮箱 3）双转子压气机(低压叶轮和高压叶轮) 4）自由涡轮（动力涡轮与高、低压转子分离，启动容易；可变的螺旋桨速度） 5）三轴（高压转子轴、低压转子轴和动力涡轮轴） 6）直流式（前端进气，后端排气） 7）回流式燃烧室（使发动机变得更短、更轻） 8）用功率杆PLA 位置来控制功率 9）装有机械安全备用装置的数字电子式燃油调节系统 10）具有功率储备（有10%功率储备） 11）自动顺桨系统（在飞机起飞时，如果有一台发动机失效，可以使失效发动机自动顺 桨，从而减轻飞行员工作量） 12）电子式扭矩测量系统 13）发动机转向（从尾喷管向前看）： 螺旋桨和动力涡轮顺时针 高压转子顺时针 低压转子逆时针
二、 站位
三、 安装边
四、 轴承
五、 涡桨发动机的操作
典型涡桨发动机维护介绍
一、典型涡桨发动机单元体及主要附件识别 1、冷段
2. 热段
二、定期检查／维修间隔
1. 概述 定期检查／维修间隔包括发动机内部和外部零件的目视检查和孔探仪检查、特定维修检查、任务和大修 寿命限制。这是一个飞机的非指定方案。
2. 定期检查／维修间隔 发动机由两个组件组成：减速齿轮箱和涡轮机。他们有着不同的序列号。操作者可在分离检查／恢复间 隔上选择维护整个发动机或单个组件。无论哪一个在最后出现，初始间隔是指从出厂、大修或组件翻修 后的累计时间。
航空小知识——飞机的心脏：航空发动机
第一期：燃气涡轮发动机的分类及著名的制造商
1903年，莱特兄弟打开了人类的航空之门，实现了无数人翱翔蓝天的梦想。百年来，人类的航空工业不断发展，形式各样的航空器层出不穷。这其中离不开航空发动机的发展和进步。
近年 来，随着航空器的发展，航空燃气涡轮发动机成为了现代飞机和直升机的主要动力装置。航空燃气涡轮发动机又可分为：燃气涡轮喷气发动机（简称涡喷发动机）、 燃气涡轮风扇发动机（简称涡扇发动机）、燃气涡轮螺旋桨发动机（简称涡桨发动机）以及燃气涡轮轴发动机（简称涡轴发动机）以及在上世纪80年代开始研发的 桨扇发动机。
TrentXWB
TrentXWB发动机是罗罗公司正在研制的高涵道比三转子轴流式涡扇发动机，未来将用于A350飞机。设计推力分别为75,000磅（适用于A350-800）、84,000磅（适用于A350-900）及97,000磅（适用于A350-1000）。
CFM56系列
CFM56系列发动机是由美国的GE公司和法国的斯纳克玛公司组成的CFM国际公司研制生产的高涵道比双转子轴流式涡扇发动机。于1974年6月投入使用，发动机的推力为18,000至34,000磅。主要型号有CFM56-3、CFM56-5B和CFM56-7B分别用于Boeing 737-300/400/500；A320系列；Boeing737-700/800/900。
1、各类燃气涡轮发动机的简介
涡喷发动机是燃气涡轮发动机中最先出现的。其主要特点是推理大、重量轻、能适应高速高空飞行的优点。正是涡喷发动机的出现，才使飞机具有了破“音障”的能力，实现了超音速的飞行。但也有耗油率高和能量损失大的缺点。
涡桨发动机是为了克服涡喷发动机耗油率高的缺点而产生的。其主要特点是能量损失小、推进效率高和油耗低。但是其也有明显的缺点飞行速度不快，一般只能用于马赫数Ma=0.5~0.7的飞机。（马赫数Ma是指飞机飞行速度与当地音速的比值）。
燃气涡轮发动机概述
F100-PW-229
129.4 kN
推重比=8.0
F110-GE-129
129.1 kN
推重比=8.0
AL-31F(АЛ-31Ф) 122.6 kN
推重比=8.0
授课人 贾斯法
4
第4代战斗机的特点
❖高的敏捷性 ❖好的隐身性 ❖短距起飞着陆能力 ❖超声速巡航能力
授课人 贾斯法
5
四代机对发动机的要求
授课人 贾斯法
2
4.涡轮喷气发动机—压气机
❖ 作用: ❖提高进入燃烧室的空气压力
❖ 重要参数: ❖增压比(P出口/P进口)
❖ 影响发动机性能好坏的一个主要参数
授课人 贾斯法
3
4.涡轮喷气发动机—燃烧室
❖ 作用、特点、构造
授课人 贾斯法
4
4.涡轮喷气发动机—涡轮
❖作用： ❖燃气膨胀作功驱动压气机
授课人 贾斯法
8
联合攻击机 JSF
❖一机三型 ❖ 一条生产线完成三型飞机生产
一机三型 ❖ CTOL型 常规起降 23 t 空军用 ❖ STOVL短距起飞垂直降落型 23 t
海军陆战队、英海军用 ❖ CV即舰载型 海军用 较前二者重
授课人 贾斯法
9
联合攻击机 JSF
❖ ~2010年服役 ❖ 将与F-22成为美国主力战斗机 ❖ 投资约160亿美元 ❖ 计划生产3000架 ❖ 供英海军60架、英空军200架
0
高涵道比涡扇发动机
❖ 2001年11月19月 ❖ GE-90推力达到
535 kN
授课人 贾斯法
1
2006年3月 航空发动机发展特点
航空发动机结构设计
❖对产品的设计要求 ❖适用性、可靠性、维修性 ❖经济性、耐久性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡轮发动机四种类型简介
涡轮喷气发动机：又称空气涡轮喷气发动机，是以空气为氧化剂，靠喷管高速喷出的燃气产生反作用推力的燃气涡轮航空发动机，简称“涡喷”。
装备该发动机的飞机即为喷气飞机。
该发动机须由压气机、燃烧室、涡轮和尾喷管几大部件构成。
推力用牛或千克表示。
涡轮螺旋桨发动机：从涡喷发动机派生而来，是一种由螺旋桨提供拉力和喷气反作用提供推力的燃气涡轮航空发动机。
其主要部件比涡喷多了一组螺旋桨，它由涡轮驱动。
该发动机简称“涡桨”。
特点是推力大、耗油省，大多用于运输机，海上巡逻机等机种。
功率用当量马力表示。
涡轮轴发动机：从涡喷发动机派生而来，是一种将燃气通过动力涡轮输出轴功率的燃气涡轮航空发动机。
其工作特点是几乎将全部可用能量转变为轴功率输出，高速旋转轴通过减速器用来驱动直升机的旋翼及尾桨。
其功率用轴马力来表示。
是当代直升机的主要动力装置。
涡轮风扇发动机：从涡喷发动机派生而来，是一种由喷管排出燃气和风扇排出空气共同产生反作用推力的燃气涡轮航空发动机。
其主要部件比涡喷发动机多了一个风扇。
该发动机简称“涡扇”或“内外涵发动机”。
一部分推力靠喷管中高速喷出的燃气产生，另一部分推力由风扇推动的空气反作用力产生。
特点是推力大，耗油省。
常用于现代客机、运输机、战斗机、轰炸机。
