3短波电台天线架设幻灯片课件
短波通信天线介绍ppt课件
三线式短波天线架设
平拉架设
点对点和点对扇面定向通信 普通天线低频时辐射方向为双球形，窄边无辐射 三线平拉为椭圆形，宽边辐射更强，窄边也有一定辐射
倒V架设
360°全向幅射，较低频率下还能够产生高仰角幅射 兼顾近、中、远各种距离 兼容各种极化方式 中心站天线
.
鞭状天线 –用于移动通信
是一种垂直杆状天线，其长度一般为1/4或1/8波 长，在水平面内无方向性，垂直面内低仰角辐射，
瓣平面内，辐射功率为最大辐射功率1半的 两个方向的间的夹角。 前后比：主瓣最大值和后瓣最大值的比值。
.
基础概念
极化方式
电场矢量的空间指向为天线辐射电磁波极化方向 HF通信 相对地面 水平极化 垂直极化 卫星通信 圆极化 椭圆极化 （左旋 右旋）
大地镜像
地网、接地
.
几点说明
很多参数相互联系相互影响
同相水平天线、角形天线、垂直笼形 天线阵 单线行波天线、鞭状天线
.
常用短波天线性能
.
短波天线选型
固定站之间通信 固定站和移动车通信 近距离通信 远距离通信 占地面积、地理环境 成本（包括维护成本）
.
短波天线在使用中的常见问题
.
防干扰
天线架设前需要测试当地电磁环境，选择电 磁环境较好的场地，尤其是要注意工作频 点上是否有其他电磁干扰。
方向图、方向系数
离天线一定距离处，辐射场的相对场强（归一化 模值）随方向变化的图形，通常采用通 过天线最 大辐射方向上的两个相互垂直的平面方向图来表 示。
.
.
波瓣
.
基础概念
主瓣：最大辐射方向上的波瓣 副瓣：除主瓣以外的波瓣 后瓣：位于主瓣后方的副瓣 半功率波瓣宽度（3dB波瓣宽度）：包含主
短波电台的选址和天线的架设
短波电台的选址和天线的架设这里简要介绍短波通信的一般概念，短波电台的选址和天线的架设。
一、短波通信的一般原理1.1、无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。
无线电波一般指波长由100,000米到0.75毫米的电磁波。
根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。
频率与波长的关系为：频率=光速／波长。
电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（地表面波）传播沿大地与空气的分界面传播的电波叫地表面波，简称地波。
地波的传播途径如图1.1 所示。
其传播途径主要取决于地面的电特性。
地波在传播过程中，由于能量逐渐被大地吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。
但地波不受气候影响，可靠性高。
超长波、长波、中波无线电信号，都是利用地波传播的。
短波近距离通信也利用地波传播。
天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。
电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。
1.2 、电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。
电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。
上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电离。
电台的ppt课件
电台的编导与策划
节目策划
根据市场需求和目标听众，制定 节目的主题和内容，确保节目具
有针对性和吸引力。
创意构思
发挥创意，为节目提供新颖的构 思和表现形式，提升节目的创新
性和独特性。
团队协作
与主持人、工程师和技术人员密 切合作，确保节目的顺利录制和
播出。
电台的工程师与技术人员
技术保障
熟练掌握电台直播技术，确保节目的录制、传输 和播出质量。
电台的历史与发展
早期电台
20世纪初，无线电技术开始应用于信息传播，早期的电台以播放音乐、新闻等 为主。
发展历程
随着技术的不断进步，电台逐渐发展成为重要的传媒工具，在二战期间得到广 泛应用；20世纪末，随着电视和互联网的普及，电台面临竞争压力，开始寻求 创新和变革。
电台的类型与分类
类型
按照传输方式、覆盖范围、播放内容等不同标准，电台可以 分为多种类型，如调频电台、中波电台、短波电台、网络电 台等。
电台的ppt课件
目 录
• 电台概述 • 电台的工作流程 • 电台的技术设备 • 电台的人才队伍 • 电台的运营与管理 • 电台的未来发展
01
电台概述
电台的定义与特点
定义
电台是一种通过无线电波传送声音信 息的媒介，通常由广播电台、电视台 等机构运营。
特点
覆盖范围广，不受地理位置限制，可 以覆盖广大地区甚至全球；声音质量 稳定，不受传输介质影响；信息传递 速度快，实网站或社交 媒体平台。
电台节目的播出与推广
播出安排
确定节目的播放时间和 频率。
推广策略
利用社交媒体、广告和 其他渠道宣传节目。
互动环节
设置听众参与的环节， 如电话互动、在线问答
短波双极天线架设方法
短波双极天线是一种常用于无线电通信的天线类型，通常用于接收和发送短波信号。
以下是一种常见的短波双极天线架设方法：1. 选择合适的位置：首先需要选择一个开阔、无遮挡的场地来架设天线，避免周围有高大建筑物或其他金属结构会干扰信号的传输和接收。
2. 安装支架：选择合适的支架或支撑结构来支持双极天线，确保支架稳固并能够承受天线的重量。
支架可以是立柱、杆子、墙壁或其他适当的支撑结构。
3. 连接天线和支架：将短波双极天线通过其固定底部的连接器或夹具连接到支架上，并确保连接牢固，避免天线在风力或其他外力作用下脱落或移位。
4. 调整天线方向和角度：根据通信需要和天线性能，调整天线的方向和角度。
通常来说，天线的方向应该指向通信目标，如远程广播台或其他通信设备。
5. 地线连接：短波天线的效率与其接地情况密切相关，确保天线的地线与适当的地面接地连接，以提高天线性能和信号接收质量。
6. 安全固定：最后，确保天线已经安全牢固地固定在支架上，避免在恶劣天气条件下损坏或移动。
7. 确保天线长度：短波双极天线的长度通常应该匹配所要接收的信号的频率，正确的天线长度有助于提升天线的性能和接收质量。
8. 调整天线高度：根据通信需求，需合理调整天线的高度，一般来说，天线越高，信号接收质量越好，但天线高度过高也可能增加建设成本，需要根据具体情况选择最优高度。
9. 测试和优化：将架设好的天线连接到无线电接收设备或发送设备上，进行信号测试和优化工作，以确保天线性能和信号传输质量。
需要注意的是，架设天线是一项需要耐心、注意安全、技术水平要求较高的工作，如果缺乏相应的技术知识，可以向专业人士或咨询机构寻求帮助。
同时，在进行天线架设时，还需要遵守相关规定和安全要求，避免出现有害电磁辐射和潜在安全隐患问题。
短波电台的简单操课件
信号发送
按下发送按钮，开始发送信号。
音量调节
音量增大
顺时针旋转音量旋钮，提高音量。
音量减小
逆时针旋转音量旋钮，降低音量。
03
短波电台的维护与保养
日常保养
01
02
03
保持清洁
每天使用干燥的软布擦拭 电台外壳，确保没有灰尘 和污垢。
检查天线
确保天线没有损坏，连接 牢固，没有松动或断裂。
注意周边环境
在操作短波电台时，应留意周边 是否存在其他无线电设备，尽量 选择远离干扰源的地点进行通信
。
遵守相关法律法规
遵守通信管理规定
在进行短波电台操作时，应遵守国家和地区的通 信管理规定，确保合法合规地使用无线电频段。
禁止非法信号干扰
严禁故意制造和传播非法信号干扰，维护良好的 无线电通信秩序。
及时申报相关手续
短波电台的简单操作课件
contents
目录
• 短波电台概述 • 短波电台的基本操作 • 短波电台的维护与保养 • 安全注意事项 • 短波电台的应用场景 • 短波电台的发展趋势与未来展望
01
短波电台概述
定义与特点
定义
短波电台是一种利用短波频率进 行无线电通信的设备。
特点
短波电台具有覆盖范围广、通信 距离远、传输质量稳定、抗干扰 能力强等优点，常用于广播、通 信、导航等领域。
如需在特定场合使用短波电台，应按照相关规定 及时申报并办理必要的手续。
05
短波电台的应用场景
应急通讯
自然灾害
在地震、洪水等自然灾害发生后，短波电台可以作为应急通 讯手段，帮助受灾地区与外界建立联系。
三线天线的安装
三线天线的安装三线式宽带短波基站天线高效、全频段、全方向、架设简单、抗强风三线式天线的结构全然不同于宽带双极天线。
它就是一种性能杰出的新型短波基站天线，它使用独有的三线极化结构、损耗大、辐射效率低、体积小、全系列频带内维持高驻波比。
三线式天线架设状态稳定全盘消除了普通宽带双极天线战略重点偏移、随风左右摇摆、极易损毁的毛病。
不但确保通信效果的平衡、而且抗风能力弱。
实践证明：原来装配宽带双极天线的台站，换用三线后信号等级明显提高。
此外三线天线耗资较低，适宜在我国推广应用，大面积提升短波通信的质量。
三线式天线可以选择两种架设方式(如下图示），分别适应不同的用途：ininvertedvconfiguration好像‘v’方式架设（用作全方向通信）倒v架设是将天线中央部位悬挂在支撑杆顶端，两边斜向拉直，振子对地夹角约55°。
这种架设方式产生全方位辐射，而且兼顾水平极15m化波和垂直极化波，对外围各方向的水平天线、鞭状天线、环状天线的通信效果都较好，适宜搞中心站天线，装配125w电台通信半径仅约15002m公里。
2m9m9m天线长度为30米时，中央架高15米，两侧架高2米，间距18米。
平拉方式架设（用作定向通信）inhorizontalconfiguration这种架设方式在天线的宽边方向的辐射强于窄边方向（例如：东西向架设时，南北向为宽边），因此适合点对点，点对扇面定向通信。
配用125w电台最大通信距离可达2000~3000公里。
28m两侧支架高度以1/4波长为尽如人意（比如：f=10mhz，支架最佳高度约7.5米），通常以常用频率的均值设计支架高度。
若受场7.5m地限制，也可以利用建筑物作为支架。
技术参数：频率范围：2到30mhz输入功率：125瓦等幅报，250瓦峰值驻波比：2.5:1阻抗：50欧姆最大耐风阻力：207公里/每小时展开长度：28米重量：6公斤外包装尺寸：1.4米x0.15米x0.1米1.5m。
短波电台天线架设
目
CONTENCT
录
• 引言 • 短波电台天线基础知识 • 短波电台天线架设步骤 • 短波电台天线架设的注意事项 • 案例分析 • 结论
01
引言
目的和背景
短波电台天线架设的主要目的是为了实现无线电通信，特别是在 长距离通信和广播中。
在军事、民用和商业领域，短波电台天线架设都发挥着重要的作 用，特别是在没有其他通信手段可用的情况下。
绿色环保
在可持续发展理念的推动下，未来短波电台天线架设将更 加注重绿色环保，减少对环境的影响，实现与自然环境的 和谐共存。
智能化发展
随着人工智能和物联网技术的普及，未来短波电台天线架 设将朝着智能化方向发展，实现自动化监测、远程控制和 智能管理等功能，提高工作效率和安全性。
THANK YOU
感谢聆听
案例二
某短波电台天线架设项目在运行过程中出现了设备故障和维修困难的问题，原因 是设备选型不当、质量不过关以及缺乏有效的维护保养措施。
案例总结与启示
成功案例的共同点在于充分考虑了实际情况和需求，采用了先进的技术和合理的方案，确保了天线架 设的成功和高效。
问题案例的教训在于未能全面评估和应对各种风险因素，缺乏有效的维护保养措施，导致项目实施和运 行过程中出现了各种问题。
100%
避免干扰其他设施
在架设天线时，应尽量避免与其 他通信设施、电力设施等产生干 扰，如可能，应保持一定距离。
80%
做好防雷措施
天线应安装避雷针或其他防雷设 施，以避免雷击对设备和人员造 成伤害。
环境因素考虑
考虑地形影响
在架设天线时，应充分考虑地 形对信号传输的影响，尽量选 择地势较高、无遮挡物的位置 。
极化方式
短波双极天线架设方法
短波双极天线架设方法短波双极天线架设指南
材料准备：
双极天线材料（例如电线、绝缘体）
天线馈线
天线连接器
桅杆或其他支撑结构
测量工具（例如卷尺、水平仪）
选址和高度：
选择开阔无遮挡的位置，远离电气干扰源。
天线高度应尽可能高，以获得最佳接收范围。
天线结构：
使用绝缘体将天线线隔离在一定距离，形成双极天线。
天线两端的长度应相同，并且长度通常为工作频率波长的二分之一。
为防止天线因风而下垂，可以使用支撑线或支撑杆。
馈线连接：
将馈线连接到天线的中心，使用合适的连接器。
馈线应沿着桅杆垂直延伸，避免接触任何金属表面。
桅杆安装：
将桅杆竖立在选定的位置，并使用地锚固定。
确保桅杆垂直，可以使用水平仪进行检查。
将天线安装在桅杆顶部或适当的高度。
使用支撑线或支撑杆将天线固定在适当的位置。
调整天线角度，以获得最佳信号接收。
调整和测试：
使用天线分析仪或其他测试设备，调整天线的谐振频率和阻抗。
将测试结果与预期的值进行比较，并根据需要进行调整。
使用注意事项：
保持天线清洁干燥，以防止锈蚀和腐蚀。
雷暴期间，应断开天线的连接。
如果天线出现损坏或故障，请尽快修理或更换。
使用更长的天线可提高接收范围。
使用带有屏障的馈线可减少干扰。
定期检查天线和馈线，以确保其正常运行。
安装天线时，请遵守当地法规和安全指南。
《短波通信系统》PPT课件 (2)
4 衰落
• 在短波通信的接收端，信号振幅总是呈现忽 大忽小的随机变化，这种现象称为“衰落” 。在短波传播中，衰落有快衰落和慢衰落之 分。
• 连续出现持续时间仅几分之一秒的信号起伏 称为快衰落，持续时间比较长的衰落（可能 达1小时或者更长）称为慢衰落。
衰落的种类（依衰落原因划分）
（1）干涉衰落：由于多径传播，到达接收端的 若干个信号的时间不同而造成的衰落。
制FM
常用调制技术
二 数据传输的相关技术
• 1 短波信道对数据传输的影响
（1）多径效应引起的衰落。它使传输的数据信号幅度 减小，甚至完全消失，是造成短波数据通信中出现突 发错误的主要原因。
（2）多径效应引起的波形展宽。它使传输的数据 码元间互相串扰，是限制数据速率的主要原因。
（3）电离层快速运动和反射层高度变化引起的多 普勒频移。它使发射信号的频率结构发生变化，相位 起伏不定，造成数据信号的错误接收。
短波通信系统
本章介绍 短波传输的特性与特点 短波通信技术 系统及发展
本章主要内容：
（1）短波通信的特点； （2）短波通信的常用调制方式；
单边带通信和调频通信的概念、基本原理、系统组成； （3）数据信号在短波信道上的传输问题； （4）重点介绍高频自适应和扩展频谱通信的原理及其在现代通信设备中的应用。
3）实现频率自适应的方法 利 用 RTCE 技 术 测 量 和 分 析 各 种 环
境参数，根据综合分析和计算的结果建立一条工 作在最佳频率上的通信线路。
四 扩展频谱技术
• 1 扩展频谱通信的基本概念和理论基础
（1）定义： 扩频通信的信号所占有的频带 宽度远大于所传信息必需的最小带宽；频带的展宽通 过编码及调制的方法实现，与所传信息数据无关；在 接收端用相同的扩频码进行相关解调来解扩及恢复所 传信息数据。所采用的扩频码序列与所传信息数据是 无关的，丝毫不影响信息传输的透明性。扩频码序列 仅仅起扩展信号频谱的作用。
短波通信天线介绍课件
天线材料与结构
总结词
天线材料和结构对天线的性能和可靠性有着 至关重要的影响。
详细描述
在选择天线材料时，需要考虑其电气性能、 机械强度、耐腐蚀性以及成本等因素。常见 的天线材料包括铜、铝、钢等金属以及复合 材料。此外，天线的结构设计也需要充分考 虑其电气性能、机械性能以及安装和维护的 便利性。合理的结构设计可以提高天线的稳
水平极化天线在短波 通信中应用广泛，尤 其在广播和移动通信 领域。
水平极化天线通常用 于地面通信，其优点 是抗干扰能力强，传 输距离远。
垂直极化天线
垂直极化天线是一种短波通信天 线，其辐射方向在垂直面内。
垂直极化天线通常用于移动通信 和广播，其优点是结构简单、成
本低。
垂直极化天线在短波通信中应用 广泛，尤其在移动通信和广播领
宽带化技术
研究宽带化技术，提高短波通信天线的带宽，实现高速 数据传输。
抗干扰与保密性能提升
抗干扰技术
采用抗干扰技术，如滤波器、均衡器等，降低外部干扰对通 信质量的影响。
保密性能提升
加强天线加密技术和信号处理算法的研究，提高短波通信的 保密性。
THANKS
感谢观看
航空领域可以利用短波通信实 现飞机与地面之间的无线电导
航和语音通信。
海洋通信
在海洋环境中，由于卫星信号 覆盖不足，短波通信成为实现
远距离通信的重要手段。
应急通信
在灾害或紧急情况下，短波通 信可以快速部署，为救援队伍
提供可靠的通信保障。
CHAPTER
02
短波通信天线种类
水平极化天线
水平极化天线是一种 短波通信天线，其辐 射方向在水平面内。
02
背射天线通常用于增强信号传输质量和距离，其优 点是传输效率高、抗干扰能力强。
天线PPT课件(完整版)
10
电磁频谱与无线电频段
天线概念
天线是无线系统的重要部件，它是现代信息社会的电子眼、 电子耳。 定义 — 用来辐射或接收无线电波的装置，导行波与自由空 间波互相转换区域的结构，转换器件或换能器 — 能量转换。 电路的观点 — 从传输线看向天线这一段等效于一个电阻 Rr ， 是从空间耦合到天线终端的电阻，与天线结构自身的任何电阻 无关。
7
天线发展简史
三、1980, 超大阵列（VLA）抛物面天线（Very Large Array Steerable Parabolic Dish Antennas） 位于美国新墨西哥州（Socorro, New Mexico）的超大阵 列天线由27面直径为25米的抛物面按Y型方式排列组成，是 世界第一个射电天文望远镜。其分辨率相当于36千米跨度的 天线，而灵敏度相当于直径为130米的碟型天线。
1 H A
A
因此，知道
A
1 E jA jA j A
§1.1 辅助函数法
A 4 e jkR J x, y , z dv －体电流 R v e jkR J s x, y , z ds －面电流 R s e jkR I e x, y, z dl R c
天线发展简史
五、2000, 移动/手持天线（Mobile/Hand - held Antenna） 工作于800MHz的手持蜂窝电话天线随处可见。 从马可尼时代直到20世纪40年代，天线主要是以 导线为辐射单元，工作频率也提高到UHF。 进入二战期间，随着1GHz以上微波源（如调速 管、磁控管）的发明，天线开始了一个新的纪元。 波导口径天线、喇叭天线和反射面天线等如雨后春 笋般出现。
短波电台天线架设课件
设备检查
对天线、馈线、支撑杆等 设备进行检查，确保完好 无损。
工具准备
准备必要的安装工具和材 料，如螺丝、支架、绝缘 胶带等。
天线基座的安装
确定基座位置
根据设计要求和场地情况 ，确定天线基座的安装位 置。
基座制作
根据基座设计图纸进行施 工，制作混凝土基座。
基座安装
将制作好的基座安装到指 定位置，确保稳定牢固。
遵循环境保护法规， 确保天线架设不会对 环境造成不良影响。
了解并遵守无线电管 理规定，避免干扰其 他无线电设备。
注意安全操作规程
在进行天线架设前，制定详细 的安全操作规程，并进行培训 。
确保操作人员具备相应的安全 知识和技能，能够正确、安全 地执行操作。
在操作过程中，严格遵守安全 规程，避免发生意外事故。
详细描述
早期的短波电台天线采用简单的垂直天线，随着通信技术的发展，出现了各种不同结构和材料的短波 电台天线，如菱形天线、双极天线等。未来随着通信需求的增加和技术的进步，短波电台天线将朝着 更高频段、更远距离、更高效率的方向发展。
02 短波电台天线架 设技术
架设前的准备工作
01
02
03
场地勘察
对架设地点进行实地勘察 ，了解地形、地貌、周围 环境及障碍物情况。
天线主体的安装
组装天线杆
连接馈线
将支撑杆、天线振子等部件组装成一 体。
将天线馈线连接到发射机或接收机的 接口上，确保连接牢固。
吊装天线杆
使用吊车或人工将天线杆竖立起来， 并固定在基座上。
天线调整与测试
初步调整
调整天线振子的角度和方向，使 其指向目标区域。
信号测试
使用测试设备对天线进行信号测试 ，确保天线性能符合要求。
短波电台天线操作方法
短波电台天线操作方法
操作短波电台天线的方法如下：
1.调整天线长度：根据要接收或发送的频率选择适当的天线长度。
天线长度可以通过添加或移除天线的节段来调整。
2.选择天线型式：常见的短波天线类型包括偶极子天线、垂直天线和对数周期天线等。
根据实际需求选择合适的天线型式。
3.安装天线：将天线固定在适当高度的支架上。
确保天线垂直且稳固，避免与其他金属物体接触。
4.连接天线：将天线电缆连接到电台的天线接口上。
使用合适的连接器，确保连接牢固无松动。
5.调谐天线：通过调整天线的长度或电容装置来匹配电台的输出阻抗。
调谐天线可以提高电台的性能和传输效果。
6.定期维护：定期检查天线连接是否松动，清除可能的杂物积聚，并检查天线线缆是否损坏。
必要时，进行修复或更换。
需要注意的是，操作天线时应注意安全，避免不必要的触电风险。
在操作之前，
最好查阅相关的天线使用手册或咨询专业人士以获得更详细的指导。
短波电台天线架设-课件
6
3、天线架设应注意的问题
1 三线宽带天线的安装 • 首先确定天线的安装位置： • 远离干扰物，如建筑物、大树、植物等 • 设置正确的通信角度 • 远离其它的天线系统
7
三线天线可进行平行架设，要求有长至少30米，宽至 少5米的场地，天线架设标高7.5米（适合3000公里内 通信）天线体正不能有铁质物体
什么是短波天线
天线是完成高频电流能量和电磁波 能量互换的一种能量转换装置
1
短波天线的作用
• 在无线电台通信中，天线有着极其重要的 地位。天线质量如何，对通信质量，通信 效果，起着关鍵性的作用。
• 采用高质量、强方向的天线，可以大大节 省发射功率或降低对接收设备的要求，以 提高工作信号的强度，因此在实际工作中 一定要十分重视天线的正确架设和使用
5
2、几种常用的天线
• 一般来说，根据其极化方式来分，大致可分为 线天线和鞭天线。
• （1）线天线 • A、对数周期天线 。主要特点是方向性强，价格昂
贵。 • B、三线宽带天线：安装架设简单，性价比高。 • C、两线宽带天线：安装架设简单，但方向性强， • E、斜天线：安装架设简单，方向性强，适合在野
10
(3)双极天线
• 又称为水平对称振子天线或∏形天线，优点： 结构简单，方向性强，便于携带，架设和 撤收方便，通信距离远。
• 架设高度一般在10-15米左右 低于5米。
11
双极宽带天线
12
(一)双极天线架设前的准备工作
双级天线的架设是每一 名电台工作人员的基本功之 一，因此，必须熟练掌握它 的架设方法。
27
2 拔地钉 身体下蹲成弓步，左手握住地钉拉绳，右手抓
天线基础知识(全)PPT课件
• 1957年美国研制成第一部靶场精密跟踪雷达AN/FPS-16，随后各 种单脉冲天线相继出现，同时频率扫描天线也付诸应用。
• 在50年代，宽频带天线的研究有所突破，产生了非频变天线理 论，出现了等角螺旋天线、对数周期天线等宽频带或超宽频带 天线。
主 编：John D. Kraus
出版社：the McGraw-Hill Companies 出版时间：2002
《天线》
编著：[美]John D.Kraus Ronald J. Marhefka
出版社：电子工业出版社 2004年4月 第一版
《Radio Propagation for Modern Wireless Systems》
最早的天线
最早的发射天线是赫兹在1887年为了验证麦克斯韦根据理论推导所 作关于存在电磁波的预言而设计的。它是两个约为30厘米长、位于 一直线上的金属杆，其远离的两端分别与两个约40厘米2的正方形金 属板相连接，靠近的两端分别连接两个金属球并接到一个感应线圈 的两端，利用金属球之间的火花放电来产生振荡。当时，赫兹用的 接收天线是单圈金属方形环状天线，根据方环端点之间空隙出现火 花来指示收到了信号。
3/25/2020
17
Dept.PEE Hefei Normal
面天线时期：1930-1945
• 虽然早在1888年赫兹就首先使用了抛物柱面天线，但由于没有相应的振荡 源，一直到30年代才随着微波电子管的出现陆续研制出各种面天线。这时 已有类比于声学方法的喇叭天线、类比于光学方法的抛物反射面天线和透 镜天线等。这些天线利用波的扩散、干涉、反射、折射和聚焦等原理获得 窄波束和高增益。
天线的方向性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三线天线也可采用倒V架设，要求有长至少20米， 宽至少5米的场地，天线架设标高15米（适合 500公里内通信）。
（2）斜天线的安装使用
• 斜天线是有方向的天线，发射电波最强方向与天 线的倾斜方向相反，天线的一端接电台，另一端 引向电台的斜上方固定物上，如树上应注意与固 定物绝缘。如下图所示：
箭头方向为通信方向
什么是短波天线
天线是完成高频电流能量和电磁波 能量互换的一种能量转换装置
短波天线的作用
• 在无线电台通信中，天线有着极其重要的 地位。天线质量如何，对通信质量，通信 效果，起着关鍵性的作用。
• 采用高质量、强方向的天线，可以大大节 省发射功率或降低对接收设备的要求，以 提高工作信号的强度，因此在实际工作中 一定要十分重视天线的正确架设和使用
1、确定站立点
• 首先台站长要知道自己当前所处 的位置，了解通信对象的位置。
2、准确判定方位
校正指北针,转动指北针，使活动指针上的“北” 指向表盘上已给定的密位角度数，此时通信方向 （又叫发射角度或天线角度）即为表盘上所标示的 “北”所指向的方向。确定通信方向后，便可根据 天线的类型来判定天线的架设方向。
其他人员按分工各司其职
4.收放地钉拉绳
（1）放地钉绳。 （2）收地钉绳。
5.收放天线体
放天线体通常由三人配合进行。中间一人右手抓 天线架的中间，左脚向前跨一步，左手将天馈线解开 ，别处两人各持一端迅速跑向两侧12米处（约10-12 步），将天线拉直校正方向，同时放于地面。
6.挂钩、摘钩
（1）挂钩 手握拉绳末端，拇指与食指捏住挂钩与拉绳的连 接处，挂钩开口向下，身体下蹲，将钩倒挂于拉 环相应的孔内。
1、衡量天线性能因素
• １.辐射类型:决定了辐射能量的分配，是天线所有 特性中最重要的因素，它包括全向型和方向型。
• ２.极性:天线最大辐射方向,垂直（鞭天线）具有垂 直极性，水平天线具有水平极性。
• ３.增益:天线的增益是天线的基本属性，可以衡量 天线的优劣。
• ４.阻抗和驻波比（ＶＳＷＲ）:天线系统的输入阻 抗直接影响天线发射效率。当驻波比（ＶＳＷＲ） １:１时没有反射波，电压反射比为１。当ＶＳＷＲ 大于１时，反射功率也随之增加。一般来说，天线 的驻波比不能超过2.2
军用天线的特殊要求
• 天线的频带要宽，以适应在较宽的波段范 围内工作。
• 在保证通信质量的前提下，天线结构要尽 量简单，便于架设和撤收。用于机动通信 的天线，应具有较大的机动性和灵活性， 以适应机动中通信的需要
• 便于隐蔽、伪装，不容易遭受破坏。因此 ，天线的体积应尽量小，架设得尽量低， 并有足够的机械强度
2、几种常用的天线
• 一般来说，根据其极化方式来分，大致可分为 线天线和鞭天线。
• （1）线天线 • A、对数周期天线 。主要特点是方向性强，价格昂
贵。
• B、三线宽带天线：安装架设简单，性价比高。 • C、两线宽带天线：安装架设简单，但方向性强， • E、斜天线：安装架设简单，方向性强，适合在野
9、调整天线拉绳
左脚外侧抵住地钉，右手适当用力将拉绳拉紧， 左手同时将紧线板垂直于拉绳，上下推拉，调整拉 绳的松紧。推们过程中棘手只能沿拉绳方向平行拉动， 不得左右晃动。反复练习架设时，架设完毕后 可将天线杆包挂于尾杆固定钩上，将地钉包放于后 地钉的两地钉绳中间的根部，大锤放于天线底座处， 否则，应将其全部收回车（室）内。
外架设。
• （2）鞭天线 • 9350车载天线
3、天线架设应注意的问题

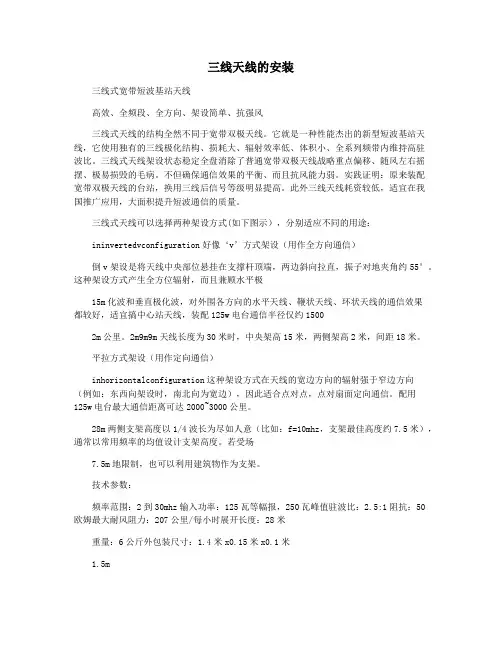

（1）三线宽带天线的安装
• 首先确定天线的安装位置： • 远离干扰物，如建筑物、大树、植物等 • 设置正确的通信角度 • 远离其它的天线系统
三线天线可进行平行架设，要求有长至少30米，宽至 少5米的场地，天线架设标高7.5米（适合3000公里内 通信）天线体正不能有铁质物体
3、正确选择开设位置
• 仔细查看周围地形和道路情况，集中放 置器材，人员合理分工
（二）双极天线架设与撤收
1、架设准备
1)全站列队，台站长对电台开设的地形，联络方向， 向全站人员作一简要说明。
2）携行器材分工。1号手背天馈线 包，2 号 手背一端的天线杆包，3号手背一端的地钉包 （含铁锤），4号手背另一端的天线杆包及地钉 包。
（2）摘钩 身体下蹲，用拇指与食指捏住钩柄，按挂钩时的 相反方向将钩摘下。
7.打地钉、拔地钉
（1）打地钉 右手将地钉尖置于左脚尖下，左手拉住地钉绳 拉环处，使地钉与地钉绳成90度，地钉与地面成45 度；右手拿铁锤，将地钉按预定方向打入地下，地 钉尝试依土质软硬程度确定，通常以打入三分之二 到五分之四为宜。
（2）拔地钉 身体下蹲成弓步，左手握住地钉拉绳，右手抓
握地钉末端，用力晃动，沿地钉走势方向将地钉拔 出。若拔不动，可用大锤前后左右轻轻击打使地钉 松动，然后按上述方法将其拔出。
8.立杆
打好左右两侧地钉、挂好所有挂钩后，右手 虚握后地钉的拉绳，跑步至天线杆底座处 ，右脚 外侧横位抵住底座 ，左脚后退一步，左、右手紧 握两根地钉拉强 ，身体协调向后用力将杆拉起 ， 当天线杆基本垂直于地面时 ，两手在拉住天线绳 的同时向后依次倒手 ，直至退到后地钉位置时 ， 按打地钉的方法打下后地钉。
3）人员任务分工。1、2、3号手负责一端，4号 手负责另一端的架设。
2.取设备
当听到“准备”的口令后 ，全体台站人员，按 站长的任务分工，各取负责的器材，放到指定位置， 运作要迅速，不得脱泥带水，。
3.插杆
当听到站长“开始架设”的口令后，负责插杆的人员， 右手握顶杆前三分之一处，将杆向正前方送出。左手手心 向上，握杆尾约10厘米处，离地面约30厘米，右手取第 二根杆，其头部搭于顶杆底部。并将尾部抬起与第一根杆 成一条直线。顶杆在前，尾杆在后，最后将天线杆底座安 装于天线杆的底部。
(3)双极天线
• 又称为水平对称振子天线或∏形天线，优点 ：结构简单，方向性强，便于携带，架设 和撤收方便，通信距离远。
• 架设高度一般在10-15米左右，通信距离在 300公里以下时，可采用低架方法，但不得 低于5米。
双极宽带天线
(一)双极天线架设前的准备工作
双级天线的架设是每一 名电台工作人员的基本功之 一，因此，必须熟练掌握它 的架设方法。
