汽车构造之变速器与分动器
2.4 工作要求及操纵机构
2.4.1 工作要求
非先接上前桥,不得挂上低速档 非先退出低速档,不得摘下前桥
2.4.2 操纵机构
图 锁环式同步器
效果图
锁环和滑块实物图
锁环实物图
图换档过程图
加快v2下降
速度
图 加快V2下降速度
1.2 由高速档换入低速档
在高速档时 V3=V2>V4 退入空档的瞬间

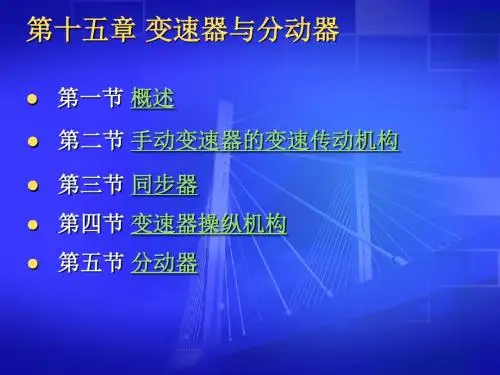

第十五章 变速器与分动器
第一节 概述 第二节 手动变速器的变速传动机构 第三节 同步器 第四节 变速器操纵机构 第五节 分动器
第一节 概述
1、作用
A、改变传动比，扩大汽车驱动力和速度的变化范围
B、提供倒档
ห้องสมุดไป่ตู้
C、中断发动机向驱动桥的动力传递
2、类型
A、两轴式
B、三轴式
3、工作原理
5、变速器的润滑与密封
5.1 飞溅润滑： 依靠齿轮旋转将润滑油甩到各运动件的工作 表面
5.2 防止润滑油泄漏： 变速器盖与壳体以及各轴承盖与壳体的结合 面都装有密封圈后用密封胶密封
1.1 由低速档换入高速档
在低速时 V3=V4<V2 退入空档的瞬间
V3=V4<V2 由于离合器分离,动力输入 中止 V3、V4、V2下降 齿轮2的转动惯量小， V2 下降速度快，花键毂3与 整个传动系相连，V3下降 速度慢 换档过程图
齿轮6\13和输出轴8\12 齿轮6\13和输出轴8\12
通过接合套16
输出轴17
2.4 工作要求及操纵机构
2、锁环式惯性同步器
2.1 结构（图）
花键毂 + 接合套 + 锁环 + 滑块 + 定位销和弹簧 + 卡环
变速器与分动器结构原理详解ppt课件
完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
二、两轴式变速器（大部分轿车都采用两轴式变速器。）
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．常见的换档方式
3. 换档结构形式 （1）滑动齿轮：直齿 （2）接合套：可用斜齿 （3）同步器
4. 润滑与密封 （1）润滑： 一般飞溅式 （2）密封 纸垫+密封胶 回油螺纹 挡油盘
5. 防止自动跳档的结构措施 （1）接合套和接合齿圈的齿端制成倒斜面
（2）花键毂齿端的齿厚切薄
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1、两轴式四档轿车变速器:
5. CA1091六档变速器传动示意图(动画)
四、常用三轴式变速器结构分析
1. 轴的支 承和定位
（1）一轴、 二轴：前端， 滚针轴承；后 端，滚柱或向 心球轴承轴向 定位。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
二、两轴式变速器（大部分轿车都采用两轴式变速器。）
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．常见的换档方式
3. 换档结构形式 （1）滑动齿轮：直齿 （2）接合套：可用斜齿 （3）同步器
4. 润滑与密封 （1）润滑： 一般飞溅式 （2）密封 纸垫+密封胶 回油螺纹 挡油盘
5. 防止自动跳档的结构措施 （1）接合套和接合齿圈的齿端制成倒斜面
（2）花键毂齿端的齿厚切薄
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1、两轴式四档轿车变速器:
5. CA1091六档变速器传动示意图(动画)
四、常用三轴式变速器结构分析
1. 轴的支 承和定位
（1）一轴、 二轴：前端， 滚针轴承；后 端，滚柱或向 心球轴承轴向 定位。
周德宽 汽车构造 15 变速器与分动器61页PPT
周德宽 汽车构造 15 变速器与分动器
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

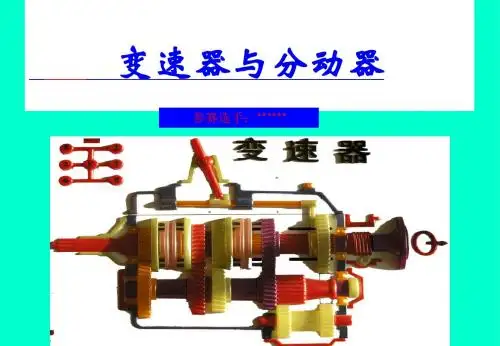

变速器与分动器 参赛课件
§10.2
一、结构：
变速器的变速传动机构 结合套
输出轴 输入轴
变速齿轮 倒档轴 中间轴
二、基本原理
i12=n1/n2= z2/z1= M2/M1 z1 ，n1 ， M1为主动齿轮的参数。 z2 ，n2 ， M2为从动齿轮的参数。
i=1，为直接档； i<1，为超速档； i>1，为低速档
i =
从动齿轮齿数
三、变速器操纵机构 功用： 保证驾驶员能准确可靠地使变速器换入某个档位。 要求： 自锁功能：防止自动换档、脱档。 互锁功能：保证变速器不会同时换入两个档位。 倒档锁：防止误换倒档。 分类： 直接操纵式 远距离操纵式
1、直接操纵式
叉形拨杆 换档轴
变速器换挡机 构的构造
五、六档拨块 自锁钢球 互锁销
５、轴的支承
６、润滑与密封
采用飞溅润滑 轴承盖之间多采用回油螺 纹或橡胶油封
变速器壳 材料：铸铁、铸铝 底部有放油螺塞、加油孔、通气孔
同步器 一、无同步器的换档过程
1.低档换高档 高档速度V2 接合套速度V3 低档速度V4 踩离合器，脱空档，V3=V4（ 瞬时） 因为V2>V4,则V2>V3 （不同步） ， 由于V3下降慢（转动惯量大）， V2下降快（转动惯量小），等 待一会时间，当V3=V2时， 再踩离合器，挂档。
（一）锁环式惯性同步器
1、组成：
滑块
细牙螺旋槽
2、结构：
锁环
结合齿圈
锁环
3、 原 理 0.5齿厚
结合齿圈
定位销、滑块
（二）锁销式惯性同步器
摩擦锥盘
定位销
钢球
结合套
锁销 定位销
摩擦锥环
同步器的作用：
15-变速器和分动器-65页PPT精品文档
宁夏大学机械工程学院
第十五章 变速器与分动器
教学目的与要求： 掌握变速器功用、类型、变速原理 掌握变速器的组成和工作原理 掌握三轴式变速器的结构和工作原理 掌握二轴式变速器的结构和工作原理 掌握锁销式和锁环式惯性同步器的结构特点和工作原理
掌握变速器操纵机构的构造、工作特点，自锁、互锁作用原 理
教学重点和难点： 1．重点：1）组成与工作原理
（二）二轴
在发动机前置前轮驱动或发动机后置后轮驱动的重、轻型 轿车上常常采用两轴式变速器。
以奥迪100型轿车为例
该变速器具有五个前进挡和一个倒挡，全部采用同步器换挡。主减速 器、差速器和变速器装在同一个壳体中。变速器壳体由铝合金的前壳体和 后壳体两部分组成。
输入轴的油封装在离合器分离轴承的分离套筒上，输入轴由球轴承和 两个滚针轴承支承在壳体上。一挡、五挡、倒挡齿轮直接在输入轴上加工 而成，三、四挡主动齿轮分别用滚针轴承空套输入轴上，五挡主动齿轮压 装在输入轴上。输入轴花键上套有三、四挡同步器的花键毂。
挡机构，为了防止各挡齿轮的轴向移动，在二轴与齿轮端面之间装有卡环
对齿轮进行轴向定位。另外，第二轴后轴承盖内还装有车速里程表驱动蜗
杆及蜗轮。
④倒挡轴。其轴端与壳体上的轴承孔为过盈配合以防止漏油，轴外端
还用锁片固定在壳体上，防止其转动和轴向移动。倒挡中间齿轮通过滚针
空套在倒挡轴上，它同时与二轴上的倒挡齿轮和中间轴上的倒挡齿轮常啮
一对齿轮传动只能得到一个固定的传动比，从而得到一种输
出转速，并构成一个挡。为了扩大变速器输出转速的变化范
围，普通齿轮式变速器通常都采用多组大小不同的齿轮啮合传
动，这样就构成了多个不同的挡位，对应不同的挡位，均有不 同的传动比值，从而得到各种不同的输出转速。
第十五章 变速器与分动器
教学目的与要求： 掌握变速器功用、类型、变速原理 掌握变速器的组成和工作原理 掌握三轴式变速器的结构和工作原理 掌握二轴式变速器的结构和工作原理 掌握锁销式和锁环式惯性同步器的结构特点和工作原理
掌握变速器操纵机构的构造、工作特点，自锁、互锁作用原 理
教学重点和难点： 1．重点：1）组成与工作原理
（二）二轴
在发动机前置前轮驱动或发动机后置后轮驱动的重、轻型 轿车上常常采用两轴式变速器。
以奥迪100型轿车为例
该变速器具有五个前进挡和一个倒挡，全部采用同步器换挡。主减速 器、差速器和变速器装在同一个壳体中。变速器壳体由铝合金的前壳体和 后壳体两部分组成。
输入轴的油封装在离合器分离轴承的分离套筒上，输入轴由球轴承和 两个滚针轴承支承在壳体上。一挡、五挡、倒挡齿轮直接在输入轴上加工 而成，三、四挡主动齿轮分别用滚针轴承空套输入轴上，五挡主动齿轮压 装在输入轴上。输入轴花键上套有三、四挡同步器的花键毂。
挡机构，为了防止各挡齿轮的轴向移动，在二轴与齿轮端面之间装有卡环
对齿轮进行轴向定位。另外，第二轴后轴承盖内还装有车速里程表驱动蜗
杆及蜗轮。
④倒挡轴。其轴端与壳体上的轴承孔为过盈配合以防止漏油，轴外端
还用锁片固定在壳体上，防止其转动和轴向移动。倒挡中间齿轮通过滚针
空套在倒挡轴上，它同时与二轴上的倒挡齿轮和中间轴上的倒挡齿轮常啮
一对齿轮传动只能得到一个固定的传动比，从而得到一种输
出转速，并构成一个挡。为了扩大变速器输出转速的变化范
围，普通齿轮式变速器通常都采用多组大小不同的齿轮啮合传
动，这样就构成了多个不同的挡位，对应不同的挡位，均有不 同的传动比值，从而得到各种不同的输出转速。
