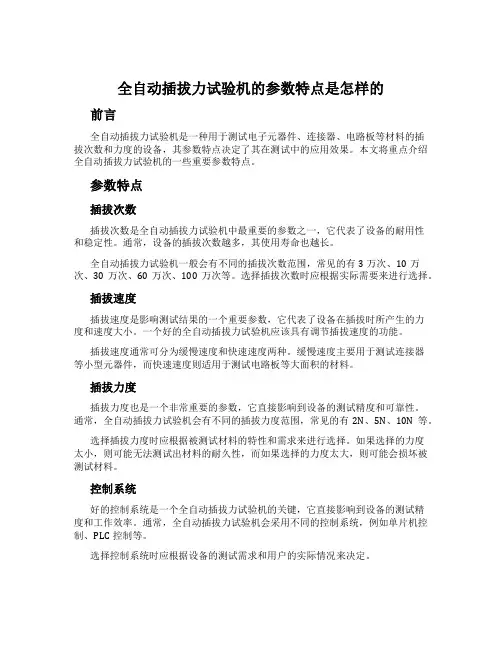

全自动插拔力试验机的参数特点是怎样的
全自动插拔力试验机的参数特点是怎样的前言全自动插拔力试验机是一种用于测试电子元器件、连接器、电路板等材料的插拔次数和力度的设备，其参数特点决定了其在测试中的应用效果。
本文将重点介绍全自动插拔力试验机的一些重要参数特点。
参数特点插拔次数插拔次数是全自动插拔力试验机中最重要的参数之一，它代表了设备的耐用性和稳定性。
通常，设备的插拔次数越多，其使用寿命也越长。
全自动插拔力试验机一般会有不同的插拔次数范围，常见的有3万次、10万次、30万次、60万次、100万次等。
选择插拔次数时应根据实际需要来进行选择。
插拔速度插拔速度是影响测试结果的一个重要参数，它代表了设备在插拔时所产生的力度和速度大小。
一个好的全自动插拔力试验机应该具有调节插拔速度的功能。
插拔速度通常可分为缓慢速度和快速速度两种。
缓慢速度主要用于测试连接器等小型元器件，而快速速度则适用于测试电路板等大面积的材料。
插拔力度插拔力度也是一个非常重要的参数，它直接影响到设备的测试精度和可靠性。
通常，全自动插拔力试验机会有不同的插拔力度范围，常见的有2N、5N、10N等。
选择插拔力度时应根据被测试材料的特性和需求来进行选择。
如果选择的力度太小，则可能无法测试出材料的耐久性，而如果选择的力度太大，则可能会损坏被测试材料。
控制系统好的控制系统是一个全自动插拔力试验机的关键，它直接影响到设备的测试精度和工作效率。
通常，全自动插拔力试验机会采用不同的控制系统，例如单片机控制、PLC控制等。
选择控制系统时应根据设备的测试需求和用户的实际情况来决定。
轴向位移轴向位移是全自动插拔力试验机中一个非常重要的参数，它代表了设备在测试过程中的运动范围和灵活性。
通常，全自动插拔力试验机会有不同的轴向位移距离，例如10mm、20mm、30mm等。
选择轴向位移时应根据被测试材料的大小、形状和测试需求等来进行选择。
耐用性好的全自动插拔力试验机需要具有耐用性，能够经受长时间、高强度的测试，并保持稳定性和精度。
全自动插拔力试验机的参数特点是怎样的
全自动插拔力试验机的参数特点是怎样的拉力试验机又名料子试验机。
试验机是用来针对各种料子进行仪器设备静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜及橡胶、电线电缆、钢材、玻纤维等料子的各种物理机械性能测试为料子开发，为物性试验、教学讨论、质量掌控等不可缺少的检测设备。
在日常使用中，要注意设备的维护和保养，尽可能延长设备的使用寿命，节省本钱。
机器保养：定期检查钳口部位的螺钉，如发觉松动，适时拧紧；镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁，定期涂一层薄的MoS2（二硫化钼）润滑脂；定期检查链轮的传动情况，如发觉有松动，请将张紧轮重新张紧。
油源的保养：定期检查主机和油源处是否有漏油的地方，如发觉有漏油，应适时更换密封圈或组合垫；依据机器的使用情况及油的使用期限，定期更换吸油过滤器和滤芯，更换液压油。
长时间不做试验时，注意关断主机电源。
假如机器在待机状态，转换开关应打到“加载”档，由于假如转换开关打在“快退”档，电磁换向阀一直在通电状态，会影响该器件的使用寿命。
掌控系统保养：定期检查掌控器后面板的连接线是否接触良好，如有松动，应适时紧固；试验后若有一段较长的时间不用机器时，关闭掌控器和电脑；掌控器上的接口为一一对应，插错接口可能对设备造成损坏；插拔掌控器上的接口必须关闭掌控器电源。
五、依据机器的使用情况及油的使用期限，定期更换吸油过滤器和滤芯，更换液压油、定期检查主机和油源处是否有漏油的地方，如发觉有漏油，应适时更换密封圈或组合垫。
日常保养：拉力试验机各部应常常擦拭干净，对没有喷漆的擦拭干净后应用棉纱沾少量的机油再擦一遍，以防止生锈，雨季期间更应注意擦拭，不用时用防尘罩罩起以防止灰尘侵入。
每次试验后试台下降，活塞不落到油缸底上，稍留一点距离，以利下次使用。
测力计上全部活门不应打开放置，以免灰尘进入内部，影响测量机构的灵敏性能。
全自动插拔试验机校准
全自动插拔试验机校准摘要：一、全自动插拔试验机简介1.全自动插拔试验机的定义与作用2.全自动插拔试验机的应用领域二、全自动插拔试验机校准的重要性1.校准的定义与作用2.影响全自动插拔试验机精度的因素3.校准的必要性三、全自动插拔试验机校准步骤1.准备工作2.校准过程3.校准结果的判断与处理四、全自动插拔试验机校准周期与维护1.校准周期2.校准后的维护3.校准记录的管理五、全自动插拔试验机校准的选择与建议1.选择合适的校准机构2.校准人员的资质与经验3.校准的建议与展望正文：全自动插拔试验机是一种广泛应用于电子、通信、汽车、航空等行业的自动化检测设备。
它能模拟各种插拔操作，对连接器、插座、电池等产品的耐久性、可靠性和性能进行测试。
然而，全自动插拔试验机的测量结果受到多种因素的影响，如测量系统的非线性、传感器的灵敏度、环境温度等，因此，定期对全自动插拔试验机进行校准是十分必要的。
全自动插拔试验机的校准是指利用标准设备或标准件，对试验机的测量系统进行修正，使其测量结果与标准值一致。
校准不仅能保证试验机的测量精度，还能提高试验数据的可信度和有效性。
全自动插拔试验机的校准过程主要包括准备工作、校准过程和校准结果的判断与处理。
在准备工作阶段，需要对试验机进行检查，确保其处于正常工作状态，并准备好校准所需的工具和材料。
在校准过程中，校准人员需要按照校准方案进行操作，记录校准数据。
在校准结果的判断与处理阶段，需要对校准数据进行分析，判断试验机是否达到校准要求，并对异常情况进行处理。
全自动插拔试验机的校准周期应根据试验机的使用频率、工作环境和测量结果的稳定性等因素来确定。
一般情况下，校准周期为一年。
校准后，试验机需要进行维护，如清洁、润滑等，以保证其正常工作。
同时，应妥善管理校准记录，以备查询和追溯。
在选择全自动插拔试验机校准机构时，应选择具有资质、经验丰富的机构，以保证校准质量。
校准人员的资质与经验也是影响校准质量的重要因素，因此，在选择校准机构时，应对校准人员的资质和经验进行了解和评估。
影像测量仪操作指导书
一台一台一台一台像素校正片1.储存环境需保持清洁干燥.以避免 零件污损,生锈, 及尘埃落入运动 导轨內。
2.使用完毕工作台拭擦干净。
3.清洁时不能用有机溶剂清洁,可用 中性清洁剂或水拭擦。
4.调节倍率后必须用校正片进行像 素校正，否则会影响实测结果。
5.工作环境：温度:20℃±5℃ 湿度:40～60%RH注意事项1.打开UPS不间断电源，保障电源稳定性（如图一）2.打开仪器电源（如图二）,打开操作软件 （如图 三),根据产品特性选择打开轮廓光源（如图四)或 者表面光源（如图五）。
3.根据产品的大小调节CCD上倍率（如图六），直到 产品在屏幕上显示清楚，调节倍率后需用校正片 进行像素校正。
4.像素校正：调节轮廓光源、倍率后，选择人工判 别模式, 將校正片放于工作台上,移动X, Y轴至中 心圆孔按顺序左-->右-->上-->下以相同的操作完 成数据采集,再保存校验结果。
5.依产品特性选择人工判别, 半自动判别,自动判別 及全自动判別量测模式。
6.选择量测工具栏或菜单量测上的各图形量测, 依 需要确定采点数,在采够了点数后按√按键或脚踩 脚踏开关完成采点,采足点数后数据自动在量测结 果区显示出來。
7.量测结果可按工具栏上的EXCEL或 Word按钮导入 文档中作记录.绘画区的图形可按CAD 按钮导入 CAD档进行编辑。
8.量测完成, 按顺序关闭轮廓及表面光源。
UPS不间断电源影像测量仪U P S 电源投影仪开关轮廓光源调节按钮软件启动图标表面光源调节按钮校准片版 本核 准仪 器 操 作 指 导 书图片演示制 定伺服系统全自动插拔力试验机Compupack Technology (SuZhou) Co.,Ltd 信 琦 电 子 科 技（苏州）有 限 公 司实验材料实验步骤仪器名称:文件编号操作方法RQ-QA-41-B打印机打开仪器电源操作软件轮廓光源/表面光源摆放样品数据记录出具报告清理测试台面图打开USP 电源开始测试关闭仪器图七图一图二图一图三图四图五图六图七。
1220S插拔力试验机说明书.
精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
电脑全自动插拔力试验机指导书
序号作业步骤日期页次版本修订内容制作/日期审核/日期批准/日期2014-1-9 1 OF 2 2.0首次发行4567产品测试报告制作A,低速上升按钮，按一下此按钮，则机台往上升高0.01MM;若连续按着此钮不放，则机台以低速往上升高。
B,中速上升按钮，按一下此按钮，则机台往上升高0.1MM;若连续按着此钮不放，则机台以中速往上升高。
6.2如【图8】示，点击《执行》下拉菜单《测定画面》，出现如【图9】示，先点击《归零》下拉菜单下的点击《自动测试》，系统做连续运转，即寿命测试，直到测试次数达到所设定次数时，机台会停止测试。
操作面板功能说明【图6】示退PIN力测试设定C,高速上升按钮，按一下此按钮，则机台往上升高1.0MM;若连续按着此钮不放，则机台以高速往上升高。
D,低速下降按钮，按一下此按钮，则机台往下降0.01MM;若连续按着此钮不放，则机台以低速往下降。
《行程值归零》和《荷重值归零》，使测定画面的行程值与荷重值为零。
如做单次测试，勾住破断力测试设定8图示说明大于实际产品的破断力。
在行程测定范围，输入值要大于使产品完全破断时所移动行程。
测定速度标准作业介绍《归零》下拉菜单点击《行程值归零》项，使机台实际行程值显示为零。
然后用手操作面板，如【图6】示1.3在桌面点击测试软件【快捷方式】，进入测试系统，如【图1】示，荷重保护力的输入值，一定要小于荷重元的负荷值50KGF，大于测试产品的最大力值,然后点击确定，进入测试设定画面。
如【图3】示，填写试样名称，在试验类别中，选择《压缩拉伸试验》。
在测定运动方式中，如【图4】示选择《去程单向测定》，只记录去程单向之测试资料。
在荷重测定范围，输入值要大于实际产品退PIN力值。
****电子有限公司全电脑自动插拔力实验操作指导书得出产品测试实际移动行程，此行程值要减去0.1MM-0.2MM做为产品测试行程值。
1.1操作者必须经厂家培训合格上岗，认真阅读【使用说明书】，遵循【使用说明书】规定要求进行操作。
全自动插拔试验机校准
全自动插拔试验机校准摘要：一、全自动插拔试验机校准的概述二、全自动插拔试验机校准的流程三、全自动插拔试验机校准的注意事项四、全自动插拔试验机校准的意义五、全自动插拔试验机校准的展望正文：一、全自动插拔试验机校准的概述全自动插拔试验机是一种用于测试电子元器件的设备，可以对插拔力、接触电阻等参数进行精确测量。
然而，为了保证测试数据的准确性，全自动插拔试验机需要定期进行校准。
本文将为您详细介绍全自动插拔试验机校准的相关知识。
二、全自动插拔试验机校准的流程1.准备工作：首先，检查校准设备的完好性，确保校准设备与全自动插拔试验机连接正常。
同时，准备好相关的校准工具和设备。
2.校准参数设置：根据全自动插拔试验机的具体型号和测试需求，设置相应的校准参数，如插拔力、接触电阻等。
3.校准操作：按照校准设备的操作说明，进行实际的校准操作。
通常包括对标准样品的插拔测试和参数调整等步骤。
4.数据记录与分析：在校准过程中，记录每个校准参数的数据，并对数据进行分析，判断全自动插拔试验机的测试数据是否在允许的误差范围内。
5.校准报告：根据校准数据和分析结果，编写校准报告，记录校准过程和结果，并提交给相关部门存档。
三、全自动插拔试验机校准的注意事项1.选择正规校准机构：为了保证校准数据的准确性，应选择具有资质的正规校准机构进行校准。
2.校准设备的完好性：在校准前，应检查校准设备的完好性和连接正常，以确保校准过程顺利进行。
3.校准参数的设置：根据全自动插拔试验机的实际使用情况，合理设置校准参数，以保证校准结果的准确性。
4.校准数据的记录与分析：在校准过程中，要认真记录每个校准参数的数据，并进行详细的分析，确保校准结果的可靠性。
四、全自动插拔试验机校准的意义1.保证测试数据准确性：通过定期校准，可以确保全自动插拔试验机的测试数据在允许的误差范围内，从而提高测试数据的准确性。
2.提高产品质量：准确的测试数据可以为企业提供有力的质量控制依据，有助于提高产品的质量。
伺服系统全自动插拔力试验机
7.1图1：
（A）固定横杆：
它可以固定荷重元及搭配治具。
（B）固定环：
此固定环辅助固定横杆起支撑作用。
（C）移动横杆：
此移动横杆主要是连结上下传动结构，并作为测试时行程的移动标准。
（D）荷重元固定螺栓：
此螺栓主要功用是固定荷重元於移动横杆上，其尺寸为M10或M8。
（E）荷重元：
在测试时，用于检出测试力值大小的装置。
（F）治具盘：
用以固定治具，搭配固定於荷重元感测端上的治具，可依产品进行各项测试。
（G）机台本体：
放置机台主要转动结构及控制电路之处，请勿撕毁封条任意拆解，如於测度过程中发现有任何异常，请及时与供应商联系。
（H）脚座：。
电脑全自动插拔力试验机操作指导书
文件编号
制定日期
版 次页 次序号版本制定日期变更内容序号版本制定日期变更内容制定人/日期审核人/日期核准人/日期文件名称电脑全自动插拔力试验机操作指导书
第1页/共1页文件类型
操作指导书制定部门品质部1.操作流程：
1.1 打开电源开关启动电脑屏幕,双击桌面伺服控制系统进入“荷重保护力”设定画面,将力值设定为40KG,点击确认键进入测试设定画面(如图2)。
1.2将需要测试的样品夹持在上/下夹具上，调节夹具定位镙丝，保确样品定位
牢固，但不可使样品变形，影响测试数据的准确性
1.3 点击画面左上角“档案”，新建一个档案，并按测试要求依次设定各参数值，
各参数设定完成后点击“荷重测试范围”、行程测试范围”、“测定速度”显
示OK 。
1.4 点击画面左上角“归零”，可将荷重值及行程值归零，完成后即可准备测试；1.5 点击画面左上角“执行”即进入执行画面（如图3）。
1.6点击执行画面的“开始”即试验开始
2.注意事项：
2.1可能发生：①插拔力测试时被夹具夹伤手指。
②退PIN 力测试时被顶针插伤手指。
2.2测试完后清洁好台面。
2.3填写好仪器保养表。
全自动插拔力试验机图片设定画面
控制测试
操作执行画面。
电脑全自动插拔力试验机操作指导书
插拔力试验机操作指导书版本/次A/1
1、目的
为了确保操作人员在使用1220S插拔力试验机时能正确操作及提高工作效率故制定本标准。
2、范围
2.1本标准对1220S插拔力试验机的使用与管理进行了规范。
2.2本标准适用于1220S插拔力试验机日常使用与维护保养。
3、职责
3.1品保课实验室测试员负责1220S插拔力试验机的使用与维护保养工作。
3.2品保课实验室组长负责对1220S插拔力试验机的使用与维护保养进行检查，并负责操作指导书的
制定及修改工作。
4、设备参数规格
4.1最大承载测试重量：50kgf
4.2最大移动范围：150mm
4.3测试速度范围：5~200mm/min
4.4治具盘尺寸：Φ200mm
4.5机台尺寸：360mm×260mm×940mm
4.6机台净重：67kgf
4.7机台电源：AC220V/50HZ
4.8控制系统尺寸：450mm×560mm×200mm
4.9控制系统净重：20kgf
5.0荷重元：50kgf（精度0.2 %FS）
5、设备结构图
5.1插拔试验机上部分图传感器
夹具上模夹具下模
插拔力试验机操作指导书
版本/次
A/1
5.2插拔试验机下部分图
5.3插拔试验机侧面图
5.4插拔试验机整体图
6、操作流程图
上升按下降按开始按
停止按
电源开关 数据线
电源线
传感器线。
全自动插拔试验机校准
全自动插拔试验机校准
（原创版）
目录
1.全自动插拔试验机简介
2.校准的意义和目的
3.校准的过程
4.校准结果及应用
5.结论
正文
一、全自动插拔试验机简介
全自动插拔试验机是一种用于测试插拔连接器性能的设备，它能够模拟实际使用环境中的插拔动作，从而检测连接器的耐久性和可靠性。
这种试验机在电子、电器、通讯等领域有着广泛的应用。
二、校准的意义和目的
全自动插拔试验机的校准是为了保证试验数据的准确性和可靠性。
由于试验机在使用过程中可能会出现误差，因此需要定期对其进行校准，以确保测试结果能够真实反映连接器的性能。
三、校准的过程
校准过程主要包括以下几个步骤：
1.准备工作：检查试验机的外观和运行状态，确保试验机处于正常工作状态。
2.校准设备：使用标准插拔连接器和标准力矩扳手进行校准。
标准插拔连接器是用于模拟实际使用环境中的插拔连接器，而标准力矩扳手则是用于提供标准扭矩。
3.校准过程：将标准插拔连接器插入试验机的插拔口，然后使用标准力矩扳手按照标准扭矩进行插拔操作。
重复此过程多次，直到试验机显示的扭矩值稳定。
4.记录校准结果：将校准过程中得到的稳定扭矩值记录下来，作为后续试验的参考。
四、校准结果及应用
校准完成后，试验机就可以使用校准得到的扭矩值进行实际插拔连接器的测试。
测试结果可以与标准扭矩值进行对比，从而判断连接器的性能是否符合要求。
五、结论
全自动插拔试验机的校准对于保证测试数据的准确性和可靠性至关重要。
1220S插拔力试验机说明书
精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
电脑全自动插拔力试验机 业务部梅先生
企业核心竟争力源于技术创新东莞市毫克检测仪器有限公司是集产品研发、生产、销售为一体的高科技企业。
一、企业的研发能力，是企业核心竟争力的基石近些年来，随着市场日益成熟，特别是经历了金融危机后，仪器市场竟争相当激烈，很多公司销售业绩不够理想。
而我司业绩却大幅增长，经过总结，发现得益于我司一直投入大量研发资金、积极引进高科技人才，不断的研发出新的具有自主知识产权的产品结果，得益于不断推出高质量产品。
如：按键荷重-位移曲线机、电脑全自动插拔力试验机、电脑全自动扭力试验机、X-Y-Z三轴荷重位移曲线仪、电脑全自动弹簧拉压试验机等，其中：电脑全自动插拔力试验机、按键荷重-位移曲线机为中国大陆唯一家获得国家专利同等产品：200620057696.2、200620061119.0，我们以行业标准为基础，不断突破自已，经过科技人员多年的努力，我司产品得到广大客户认可，经历多年市场的考验后，使得我们在技术上面更加强大，始终保持产品技术领先于行业，特别是电脑全自动插拔力试验机、荷重位移曲线仪产品技术一直处于行业前沿，经过多年工作人员努力，使得我司在电脑全自动插拔力试验机、荷重位移曲线仪等产品市场占有率达到90%左右，产品受到用户的广泛好评,品牌也逐渐得到了行业的认可。
我们技术标准已成为功能标准：1.可列印及储存图形（插拔位移曲线图、寿命曲线图、报表）2.可跟踪位移波形图，可追踪到任意一点行程与力值之间的关系3.可重叠多次波形图进行相对比4.可通过设定标准值，自动判定产品是否合格5.测试资料储存于硬碟（每一笔资料皆可储存，可自动完成10万次测试）6.测试条件皆由电脑书面设定，方便且快速（含插拔行程值设下、力值设定、测试速度、测试次数、暂定时间、等待时间）7.检验报表抬头内容可随时修改（中英文皆可），力值单位可相互转换,：kg/g/n8.检验报表可转档至Excel做编辑二、技术创新、技术突破是企业发展的动力要想企业在同行里站稳，不被别人超越，那就只能自已挑战自已，自已超越自已！经过广大科技人员共同的努力，我司研发出多款新产品：荷重位移曲线仪、X-Y-Z三轴荷重曲线仪、电脑全自动扭力试验机、电脑全自动弹簧拉压试验机, 由于我们技术领先，也成就我们在市场的占有力，我们多款仪器出货量一直处行业第一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
***伺服系统全自动插拔力试验机***
***曲线图简介***

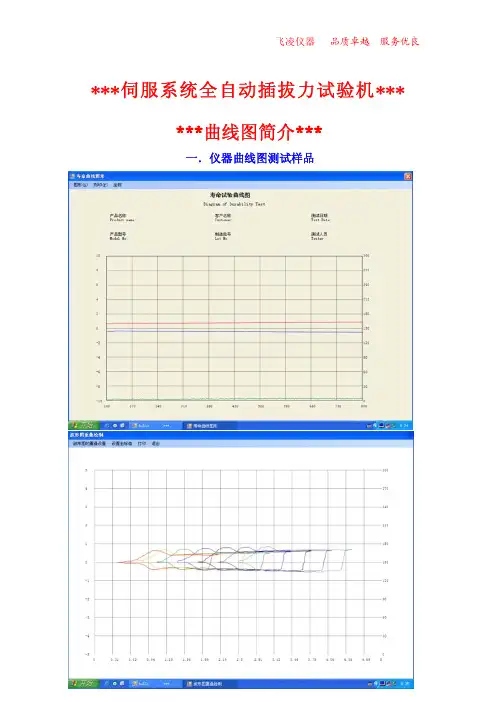

一．仪器曲线图测试样品
，
二．仪器伺服控制系统三．仪器图片介绍
四．仪器产品详细资料：
1.本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专用自动求心装置，将可得到完全准确之插拔力试验。
2.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。
3.解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题。
4.WINDOWS系统中文版；软件（中文简体，中文繁体，英文）。
5.且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。
五．仪器测试项目：
1.连接器单孔插拔试验
2.连接器整排插拔试验
3.连接器插拔寿命试验
4.连接器单Pin与塑胶保持力试验
5.连接器退Pin试验
6.连接器正向力测试（Normal Force）
7.各种压缩，拉伸破坏强度试验
8.端子耐荷重试验
9.端子或连接器阻抗
六．仪器特点：
1.测试条件皆可由电脑设定，并可储存。
由下拉式选单勾选设定、或直接输入数据。
（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。
2.可储存及列印图形（荷重-行程曲线图、荷重衰减寿命曲线图、波形图重叠、检验报表）。
3.荷重元超负载之保护功能，可确保荷重元不致损坏。
4.同时显示荷重-行程曲线图及寿命曲线图。
5.自动荷重零点检出，并可设定原点检出荷重值。
6.曲线图选样对比功能。
7.荷重单位显示N、lb、gf、kgf可自由切换。
8.可同时搭配数个荷重元。
（2kgf、5kgf、20kgf、50kgf、200kgf、500kgf （选购）荷重元产地：台湾
9.机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试。
10.超规格值停止。
（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）。
11.测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值。
12.自集成微欧姆测试模块，无需另购微欧姆测试仪，便可测量毫欧级电阻值。
13.检验报表抬头内容可随时修改（中英文皆可）
14.检验报表可转档到EXCEL做编辑
15.曲线图报表，文字报表可由客户指定抬头及LOGO.
16.软件自主开发，可以按客户要求做修改.
七．仪器主要技术参数：
型号：1220S
测定最大荷重：50kg、20kg、5kg、2kg(任选一个）
驱动马达：伺服马达（日本）
传动结构：滚珠丝杆
X、Y轴行程：0~75mm
测试速度：0~187mm/min
最大测试高度：150mm
尺寸：400mmX300mmX1050mm 重量（约）：65Kg
电源：AC220V。
