电压互感器设计计算
JDZ-10电压互感器电磁计算
JDZ-10 电压互感器电磁计算1. 技术参数1.1 额定一次电压：10kV1.2 额定二次电压：100V ，0.2级/15V A 1.3 额定绝缘水平：12/42/75kV1.4 感应试验电压：30kV , 150Hz, 40s 1.5 环氧树脂浇注体尺寸2. 铁心截面试选2.1 选用带绕矩形铁心，Z8H-0.3 硅钢带，退火处理 2.2 计算截面22.38)65.0*5.685.0*74*5.7(95.0cm A c =++=3. 绕组设计3.1 绕组匝数计算，带铁心绕线9817.982.1*2.38100*45**4522≈===c c n n B A U N 匝980010098*10000*2211===n n n n U N U N 匝3.2 一次绕组设计a) 铁心长度：26010*2280=- b) 铁心窗口尺寸=15055*2260=-c) 一次绕组分两段绕制每段4900匝，每段与铁轭的距离为15，两段之间的距离5521015*2150=--=，每段层间绝缘、每段伸出导线 5，每段绕组导线的高度为45，见图示：d) 一次绕组导线： 182.0/15.0φφ QZ-2 e) 每段绕组导线高度及计算层数：层数：4900/229=21.4 取 22层678.41229*182.0=（线径*每层匝数） 4508.1*678.41=f) 每段的层间绝缘（PMP ）和平均电场强度● 局放测量电压下的场强mm kV E /4.2)07.0*4/(229*2*980014400==（PMP ） ● 感应试验电压下的场强mm kV E /01.5)07.0*4/(229*2*980030000==（PMP ）g) 每段绕组厚度5.9102.1*)62.422*182.0(=+mm其中：222*07.0*662.4= 3.3 二次绕组设计a) 二次绕组导线02.2/9.1φφ，直接绕在铁芯上 b) 高度及层数110047.1*52*02.2=mm其中52为第一层的层数；注意：第一层为52匝，第二层为46匝（稀绕） c) 厚度5.4095.1*)07.02*02.2(=+mm其中：0.07为层间绝缘PMP 厚度3.4 绕组绝缘直径其直径为铁心柱的外径、芯柱半叠胶带两层厚度、0.2mm 厚的皱纹复合纸、二次绕组、皱纹复合纸、胶带半叠两层厚度、半导体皱纹纸一层的厚度、绕线纸筒、一二次绕组之间的间隙和一次绕组厚度之和即为绕组绝缘总直径1411911*231*25.4*2185=++++++φ85+1 胶带两层+1层青壳纸86+9 2*4.5 二次绕组 95+2 2*1青壳纸一层和铁芯窗口一样宽，绝缘胶带半叠两层，半导电纸半叠一层 97+22 2×11绝缘间隙 119+3 绕线筒 119/122×120 122+19 2×9.5 一次 141+4 包括静电屏、层间绝缘、半导电纸等静电屏和一次绕组之间还是按层间绝缘一样。
互感器三项计算公式是什么
互感器三项计算公式是什么互感器是一种用来测量电流、电压和功率的设备，它们可以将电能转换成容易测量的信号。
在电力系统中，互感器是非常重要的设备，它们可以帮助监测电力系统的运行状况，确保系统的安全和稳定运行。
在使用互感器时，我们需要了解一些基本的计算公式，以便正确地使用和解释互感器的测量结果。
互感器通常用来测量电流、电压和功率，因此我们需要了解这三个参数的计算公式。
下面将介绍互感器三项计算公式是什么。
首先是电流的计算公式。
在电力系统中，电流是一个非常重要的参数，它可以帮助我们了解电力系统的负载情况和运行状态。
互感器通常用来测量电流，其计算公式如下：I = k Is。
其中，I代表测量得到的电流值，k代表互感器的变比，Is代表被测量的电流值。
变比是一个很重要的参数，它可以帮助我们将测量得到的信号转换成实际的电流数值。
在使用互感器时，我们需要根据互感器的变比来计算实际的电流数值。
接下来是电压的计算公式。
电压也是电力系统中的重要参数，它可以帮助我们了解电力系统的电压情况和运行状态。
互感器通常用来测量电压，其计算公式如下：V = k Vs。
其中，V代表测量得到的电压值，k代表互感器的变比，Vs代表被测量的电压值。
和电流一样，我们也需要根据互感器的变比来计算实际的电压数值。
最后是功率的计算公式。
功率是电力系统中的另一个重要参数，它可以帮助我们了解电力系统的负载情况和运行状态。
互感器通常用来测量功率，其计算公式如下：P = k Is Vs cos(φ)。
其中，P代表测量得到的功率值，k代表互感器的变比，Is代表被测量的电流值，Vs代表被测量的电压值，φ代表电压和电流之间的相位差。
在计算功率时，我们需要考虑电压和电流之间的相位差，这可以帮助我们得到准确的功率数值。
通过以上的介绍，我们可以看到互感器三项计算公式是非常重要的。
了解这些计算公式可以帮助我们正确地使用和解释互感器的测量结果，从而确保电力系统的安全和稳定运行。
6.电压互感器额定值的计算
电压互感器额定值的计算
例4 电压互感器的额定二次电压为100V ，额定二次负荷为150V A ，求其额定二次负荷导纳。
由式（5）得到
)(104S S Y n n -⨯=
)10(4S S n -=
（9）
)10(1504S -=
由此可见，当额定二次电压为100V ，且额定二次负荷导纳的单位为S 410-（西门子）时，额定二次负荷导纳在数值上就等于额定二次负荷容量。
例5 在例4中，当n U U 22%80=时，电压互感器的二次输出容量多大？ 由式（8）得到 96150%)80(%)(22=⨯==n S a S （VA ）
例6 电压互感器的额定二次电压为150V ，额定二次容量为15VA ，求其额定二次负荷导纳。
由式（4）得到
)(000667
.0150/15/222S U S Y n n n === )10(67.64S -=
例7 在例6中，当V U 1002=时，电压互感器的二次容量多大？
由式（8）得到
)(67.6154444.01501002
VA S S n =⨯=⎪⎭
⎫ ⎝⎛= 也可以直接由式（9）和例6得到 )(67.6VA Y S n n ==
例8 电压互感器的额定二次负荷导纳S Y n 410150-⨯=，额定二次电压为100/3V ，求其额定二次负荷容量。
由式（4）得到
)(5010
150)3/100(4222VA Y U S n n n =⨯⨯==- 例9 在例8中，如额定二次电压为100V ，其额定二次负荷容量多大？ 由式（9）得到
)(150VA Y S n n ==。
电压互感器设计计算完整版
电压互感器设计计算完整版电压互感器的设计计算需要考虑以下几个关键参数：变比（Turns Ratio）、额定电压（Rated Voltage）、额定绝缘水平（Rated Insulation Level）、额定频率（Rated Frequency）、额定输出（Secondary Rated Output）和准确度等级（Accuracy Class）。
首先，根据系统要求和设备额定功率，确定电压互感器的变比。
变比（k）的计算公式为：k=V1/V2其中，V1为高压线路的额定电压，V2为低压线路的额定电压。
根据具体要求，选择合适的变比。
其次，根据系统的额定电压和电压互感器的变比，计算电压互感器的额定电压（Un）。
额定电压一般选择高压电压阶段的最大值。
然后，确定电压互感器的额定绝缘水平（Ui）。
额定绝缘水平表示电压互感器的抗电击穿能力。
根据系统电气设备的要求，选择合适的额定绝缘水平。
接下来，确定电压互感器的额定频率（f）。
额定频率一般为50Hz或60Hz，根据系统的实际情况选择。
然后，根据电压互感器的额定电压和额定功率，计算电压互感器的额定输出（Ps）。
Ps=Un*Is其中，Un为电压互感器的额定电压，Is为电压互感器的额定输出电流。
最后，确定电压互感器的准确度等级（Accuracy Class）。
准确度等级是指电压互感器的测量误差范围。
根据具体要求，选择合适的准确度等级。
除了以上关键参数，电压互感器的设计还需要考虑安装方式、外形尺寸、绝缘材料和重要零部件的选型等。
综上所述，电压互感器的设计计算需根据系统要求和设备额定功率确定变比、根据系统的额定电压和电压互感器的变比计算额定电压、确定额定绝缘水平、选择额定频率、根据额定电压和额定功率计算额定输出、选择准确度等级等。
在设计过程中，还需要考虑安装方式、外形尺寸、绝缘材料和重要零部件的选型等因素。
仔细计算和选择，能够设计出满足系统要求的高质量电压互感器。
电压互感器阻抗计算公式
电压互感器阻抗计算公式电压互感器是一种用于测量电力系统中电压的装置，它能够将高电压的信号变换成低电压的信号，以便进行测量和保护等应用。
在电力系统中，电压互感器的阻抗是一个重要的参数，它决定了电压互感器的性能和适用范围。
电压互感器的阻抗可以通过以下公式进行计算：Z = (V1 / I1) × (V2 / V1)其中，Z表示电压互感器的阻抗，V1表示一次侧（高电压侧）的电压，I1表示一次侧的电流，V2表示二次侧（低电压侧）的电压。
根据欧姆定律，一次侧的电流与电压互感器的阻抗之间存在着关系，可以表示为I1 = V1 / Z。
将这个式子带入到V2 = k × V1中，可以得到：V2 = k × (V1 / Z)进一步整理可以得到：Z = (V1 / I1) × (V2 / V1)上述公式表示了电压互感器阻抗的计算方法。
通过测量一次侧和二次侧的电压，并且知道一次侧的电流，就可以利用这个公式计算出电压互感器的阻抗。
电压互感器的阻抗是一个重要的参数，它直接影响着电压互感器的性能和适用范围。
一般来说，电压互感器的阻抗应该尽量小，以保证在测量过程中不会对电力系统产生较大的负荷影响。
同时，电压互感器的阻抗还应该尽量稳定，以保证测量的准确性和可靠性。
在实际应用中，为了满足不同的需求，电压互感器的阻抗可以根据具体情况进行调整。
一般来说，电压互感器的阻抗可以通过调整一次侧和二次侧的绕组匝数比例来实现。
通过增加或减少二次侧的匝数，可以改变电压互感器的变比，从而改变阻抗的大小。
除了上述公式所描述的电压互感器阻抗的计算方法外，还有一些其他的因素也会对电压互感器的阻抗产生影响。
例如，电压互感器的材料、结构、工艺等因素都会对阻抗产生一定的影响。
在实际应用中，为了保证电压互感器的性能和准确性，还需要对这些因素进行综合考虑。
电压互感器的阻抗是一个重要的参数，它决定了电压互感器的性能和适用范围。
通过上述公式的计算，可以得到电压互感器的阻抗值。

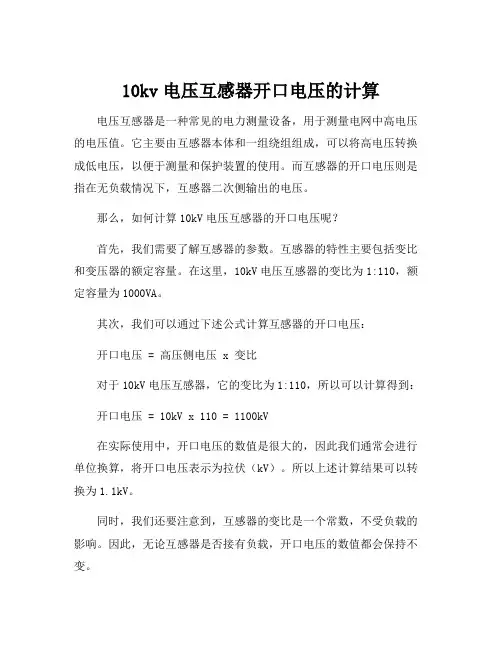

10kv电压互感器开口电压的计算
10kv电压互感器开口电压的计算电压互感器是一种常见的电力测量设备，用于测量电网中高电压的电压值。
它主要由互感器本体和一组绕组组成，可以将高电压转换成低电压，以便于测量和保护装置的使用。
而互感器的开口电压则是指在无负载情况下，互感器二次侧输出的电压。
那么，如何计算10kV电压互感器的开口电压呢？首先，我们需要了解互感器的参数。
互感器的特性主要包括变比和变压器的额定容量。
在这里，10kV电压互感器的变比为1:110，额定容量为1000VA。
其次，我们可以通过下述公式计算互感器的开口电压：开口电压 = 高压侧电压 x 变比对于10kV电压互感器，它的变比为1:110，所以可以计算得到：开口电压 = 10kV x 110 = 1100kV在实际使用中，开口电压的数值是很大的，因此我们通常会进行单位换算，将开口电压表示为拉伏（kV）。
所以上述计算结果可以转换为1.1kV。
同时，我们还要注意到，互感器的变比是一个常数，不受负载的影响。
因此，无论互感器是否接有负载，开口电压的数值都会保持不变。
在实际的使用过程中，准确计算互感器的开口电压对于电力系统的运行和维护具有重要的意义。
这是因为开口电压的准确测量可以为电力系统的继电保护提供可靠的数据，确保电网的安全和稳定运行。
此外，在进行互感器计算时，我们还需要考虑到互感器的负载特性。
互感器的负载特性主要由负载变压器的额定容量和功率因数决定。
在计算开口电压时，我们可以结合负载特性，采用更精确的计算方法。
总之，计算10kV电压互感器的开口电压需要了解互感器的变比和额定容量，并且可以通过公式计算得出结果。
在实际使用中，我们还需关注互感器的负载特性，以获得更精确的计算结果。
希望本文能够对读者了解互感器的开口电压计算有所帮助。
电流互感器和电压互感器选择和计算导则正文
电流互感器和电压互感器选择和计算导则正文电流互感器和电压互感器是电力系统中常用的传感器设备，用于测量和监测电流和电压。
在选择和计算互感器时，需要考虑多个因素，包括电流或电压的范围、精度要求、负载容量、安装方式等。
本文将详细介绍电流互感器和电压互感器的选择和计算导则。
一、电流互感器选择和计算导则1.电流范围选择：根据被测电流的最大值和最小值，选择合适的电流互感器。
通常，电流互感器的额定电流应为被测电流的1.2倍，以确保互感器在额定电流下的正常工作。
2.精度要求：根据应用的需求确定电流互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。
精度等级越高，互感器的测量误差越小，但价格也相应增加。
3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电流。
在选择互感器时，需要根据负载电流的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。
4.安装方式：根据具体的应用场景选择合适的电流互感器安装方式，常见的安装方式有固定式、可分离式和插拔式。
固定式适用于固定装置，可分离式适用于需要经常换位的场合，插拔式适用于需要频繁更换互感器的场合。
5.计算导则：电流互感器的计算一般通过测量电流和互感器的变比计算得出。
设被测电流为I，互感器的变比为N，则互感器的二次电流为I2=I*N。
根据互感器的额定电流和变比，可以计算出互感器的额定二次电流。
二、电压互感器选择和计算导则1.电压范围选择：根据被测电压的最大值和最小值，选择合适的电压互感器。
通常，电压互感器的额定电压应为被测电压的1.2倍，以确保互感器在额定电压下的正常工作。
2.精度要求：根据应用的需求确定电压互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。
精度等级越高，互感器的测量误差越小，但价格也相应增加。
3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电压。
在选择互感器时，需要根据负载电压的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。
电压互感器设计计算完整版
电压互感器设计计算 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第六章电压互感器设计计算第一节计算依据电压互感器计算依据是：（1）额定一次电压、（2）额定二次电压（3）剩余电压绕组（如果有）额定电压（4）二次绕组准确级及额定电压，极限输出（5）剩余电压绕组（如果有）准确级及额定电压（6）额定频率（7）绝缘水平第二节铁心和绕组设计计算一、铁心设计计算1．铁心额定磁通密度选择额定磁通密度是一个选择性很强的基本设计参数。
不同的电压互感器其额定磁通密度值差别很大。
选择合适的额定磁通密度是产品设计中必须首先解决的问题之一。
额定磁通密度与互感器误差及过励磁特性直接有关，其数值选取分析如下。
（1）单相及三相不接地电压互感器通常用于测量过压、压保护，当系统发生故障时并不改变互感器相间电压或线端与中心点的电压。
因此这两种电压互感器并不承受系统故障所引起的工频电压升高。
它们可能承受的最大工频电压升高幅度一般不超过倍额定电压，是指发电机突然甩负荷而引起的飞转，长线电容效应等所引起的工频电压升高。
此时如果铁心过饱和，二次绕组感应电势中将含有较大的三次谐波分量，电压波形失真。
这种电压互感器选择磁通密度时需满足以下两点要求。
a.电压互感器在两个极限电压空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
这种电压互感器选取额定磁通密度应不大于。
（2）供中性点有效接地系统使用的单相接地电压互感器，主要用于测量及单相接地保护。
互感器一次绕组连接在相与地间，它除了承受幅度一般不超过倍额定电压的工频电压升高外，还要承受接地短路引起的工频过电压，其幅度一般不超过倍额定电压。
这两种过电压都是瞬时的，选择这种互感器额定磁通密度时，需满足以下三点要求。
a.测量用绕组在两个极限电压下空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
c.系统发生单相接地短路时，互感器铁心不应过饱和。
互感器计算公式范文
互感器计算公式范文
1.互感比计算公式：
互感比是指互感器的二次侧电压与一次侧电压之比，一般用K表示，公式如下：
K=U2/U1
其中，K为互感比，U2为二次侧电压，U1为一次侧电压。
2.自感系数计算公式：
自感系数是指互感器自身的电感大小，一般表示为L。
自感系数的计算公式如下：
L=N^2*μ*A/l
其中，L为自感系数，N为匝数，μ为相对磁导率，A为互感器磁芯有效截面积，l为磁区长度。
3.互感系数计算公式：
互感系数是指互感器的互感大小，一般表示为M。
互感系数的计算公式如下：
M = K * sqrt(L1 * L2)
其中，M为互感系数，K为互感比，L1和L2分别为两端自感系数。
4.互感器绕组电感计算公式：
互感器绕组电感是指互感器一次侧绕组和二次侧绕组的自感大小，一般表示为L1和L2、绕组电感的计算公式如下：
L1=N1^2*μ1*A1/l1
L2=N2^2*μ2*A2/l2
其中，L1和L2分别为一次侧绕组和二次侧绕组自感系数，N1和N2分别为一次侧绕组和二次侧绕组匝数，μ1和μ2分别为一次侧绕组和二次侧绕组的相对磁导率，A1和A2分别为一次侧绕组和二次侧绕组的有效截面积，l1和l2分别为一次侧绕组和二次侧绕组的磁区长度。
1.互感器设计：
2.互感器性能评估：
3.互感器应用分析：
总结：
互感器计算公式是用来计算互感器参数的数学公式，包括互感比、自感系数、互感系数和绕组电感等。
这些公式在互感器的设计、性能评估和应用分析中起着重要的作用。
熟练掌握互感器计算公式，对于互感器的应用和优化设计具有重要意义。
电流互感器和电压互感器选择及计算导则
电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量和保护电流和电压。
在选择和计算互感器时，需要考虑许多因素，如额定电流、额定电压、准确度等。
本文将详细介绍电流互感器和电压互感器的选择及计算导则。
1.选择电流互感器的额定电流：电流互感器的额定电流应根据所需测量的电流范围来确定。
一般来说，额定电流应略大于实际测量电流的最大值，以保证互感器在额定工作范围内的准确度和稳定性。
2.选择电流互感器的准确度等级：电流互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。
一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。
3.计算电流互感器的一次侧额定电流：一次侧额定电流指的是电流互感器的一次绕组所能承受的最大电流。
根据电流互感器的额定变比和一次侧额定电流可以得到二次侧的额定电流。
4.考虑电流互感器的负载能力：电流互感器的负载能力是指在额定负载时，互感器的二次绕组电压降不超过一定范围。
在选择电流互感器时，需要考虑系统的负载情况，以确保互感器的正常工作。
5.选择电流互感器的阻抗：电流互感器的阻抗决定了互感器的性能和工作条件。
一般来说，电流互感器的阻抗应在一定范围内，以保证互感器的稳定性和准确度。
1.选择电压互感器的额定电压：电压互感器的额定电压应根据实际测量的电压范围来确定。
一般来说，额定电压应略大于实际测量电压的最大值，以保证互感器在额定工作范围内的准确度和稳定性。
2.选择电压互感器的准确度等级：电压互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。
一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。
3.计算电压互感器的一次侧额定电压：一次侧额定电压指的是电压互感器的一次绕组所能承受的最大电压。
根据电压互感器的额定变比和一次侧额定电压可以得到二次侧的额定电压。
4.考虑电压互感器的负载能力：电压互感器的负载能力是指在额定负载时，互感器的二次绕组电流不超过一定范围。
电压互感器相关设计与计算
电压互感器相关设计与计算一、电压互感器的工作原理1.高压绕组：高压绕组通过与高电压设备的电路相连，感应该设备的电势，高压端的电势通过高压绕组传导到互感器的低压端。
2.低压绕组：低压绕组是用来输出互感器的低电压信号的绕组，它的线圈匝数较高，通常为几千匝。
低电压信号可以用于电力测量、保护和继电器等应用。
3.铁芯：铁芯是电压互感器的重要组成部分，它通过磁耦合的方式将高电压的电势传导到低电压绕组。
铁芯的质量和导磁特性对电压互感器的精度和性能有着重要影响。
二、电压互感器的设计要点在设计电压互感器时，需要考虑以下要点：1.额定电压：根据应用要求和电力系统的额定电压，确定电压互感器的额定电压值。
额定电压是互感器设计的基本参考参数。
2.检定准确度等级：根据使用要求和国家标准，选择电压互感器的检定准确度等级。
检定准确度等级决定了电压互感器的测量精度。
3.绝缘水平：电压互感器需要具备良好的绝缘性能，以确保安全可靠的运行。
绝缘材料的选择和绝缘水平的确定是设计过程中的重要考虑因素。
4.负载特性：电压互感器在不同负载条件下的输出特性需要进行分析和计算。
通常要求电压互感器在负载变化范围内具有较好的线性性能。
5.频率响应：电压互感器需要具备较好的频率响应特性，能够在不同频率下稳定输出信号。
频率响应的计算和分析可以根据电力系统的工作频率来确定。
三、电压互感器的计算方法根据电压互感器的设计要点，可以采用以下计算方法进行设计：1.高压绕组的匝数计算：根据高压绕组的匝数和高压绕组与低压绕组的变比关系，可以计算出低压绕组的匝数。
2.铁芯和铁芯材料的选取：铁芯的尺寸和材料的选择对电压互感器的性能有着重要的影响。
通过计算和分析，可以确定合适的铁芯尺寸和材料。
3.绝缘材料的选取：根据绝缘水平的要求和电压互感器的使用环境，选择合适的绝缘材料，确保电压互感器的安全可靠运行。
4.负载特性的计算：根据电压互感器的设计要求和应用需求，计算和分析电压互感器在不同负载条件下的输出特性。
电流、电压互感器额定二次容量计算方法
附录C 电流互感器额定二次容量计算方法电流互感器实际二次负荷（计算负荷）按公式（1）计算：2222()I n jx l jx m k S I K R K Z R =+∑+ （1） 2nI S ＝K ×2I S电流互感器二次回路导线截面A 与电阻值的关系如式（2）所示。
l L R A ρ= （2）式中：2I S ——电流互感器实际二次负荷（计算负荷），VA2nIS ——设计选择的电流互感器二次额定负荷，VA K ——系数，一般选择1.5～3A ——二次回路导线截面， 2mm ρ——铜导电率，257m /m m )ρ=Ω，(•L ——二次回路导线单根长度，m lR ——二次回路导线电阻，Ωjx K——二次回路导线接触系数，分相接法为2，不完全星形接法为星形接法为1； 2jx K ——串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈（如接入901。
2nI ——电流互感器二次额定电流，A ，一般为5A 或1A 。
m Z ——计算相二次接入单个电能表电流线圈阻抗，单个三相电子式电能表一般选定为0.05Ω,三相机械表选择0.15Ω。
m Z ∑——计算相的电流互感器其二次回路所串接入的N 个电能表电流线圈总阻抗之和。
k R ——二次回路接头接触电阻，一般取0.05～0.1根据上述的设定，以二次额定电流为5A ，分相接法，4 mm ²的电缆长100米，本计量点接入2个三相电子表为例，222221.5()21001.55(120.050.1)57440I n jx l jx m k S I K R KZ R =+∑+⨯⨯⨯+⨯⨯+⨯ = =(VA)取40VA ，如电流互感器选择40VA 有困难，则应加大导线截面，选用较小容量的设备。
而上述计量装置采用简化接线方式时，本计量点电流互感器的额定容量为：222221.5()11005(120.050.1)574I n jx l jx m k S I K R KZ R =+∑+⨯⨯⨯+⨯⨯+⨯ =1.5 =24(VA)取30VA 。
V型电压互感器接线分析及计算
V型电压互感器接线分析及计算1.Y型接线在Y型接线中，主互感器和副互感器的中性端连接在一起，形成一个Y形结构。
这种接线方法适用于三相平衡系统，其中每个相都有一个主互感器和一个副互感器。
Y型接线中主互感器和副互感器的一次侧（高压侧）分别连接到三相电源，即A、B、C相。
主互感器的二次侧（低压侧）连接到三相负载，即a、b、c相。
副互感器的二次侧连接到测量仪表。
对于Y型接线，可以通过下面的公式计算副互感器的二次侧电压：Vab = (VAN x (Zbc + Zca) + VBN x (Zca + Zab) + VCN x (Zab + Zbc)) / (Zca + Zab + Zbc)其中，Vab为副互感器二次侧的电压，VAN、VBN、VCN分别为主互感器一次侧（高压侧）的电压，Zab、Zbc、Zca为主互感器的内阻。
2.∆型接线在∆型接线中，主互感器和副互感器的相间端连接在一起，形成一个∆形结构。
这种接线方法适用于三相不平衡系统，其中每个相都有一个主互感器和一个副互感器。
∆型接线中主互感器和副互感器的一次侧（高压侧）分别连接到三相电源，即A、B、C相。
主互感器的二次侧（低压侧）连接到测量仪表。
副互感器的二次侧通过三相电阻接地。
对于∆型接线，可以通过下面的公式计算副互感器的二次侧电压：Vab = VAN x (Zbc / (Zab + Zbc)) + VBN x (Zca / (Zbc + Zca))+ VCN x (Zab / (Zca + Zab))其中，Vab为副互感器二次侧的电压，VAN、VBN、VCN分别为主互感器一次侧（高压侧）的电压，Zab、Zbc、Zca为主互感器的内阻。
需要注意的是，在实际应用中，除了上述计算，还需要考虑其他因素，如变压器的额定容量、负载功率因素等。
此外，应格外注意接线的正确性和安全性，避免电流或电压过大而导致设备损坏或人身安全事故。
总之，V型电压互感器的接线方法可以根据系统的需求选择Y型接线或∆型接线。
电压互感器设计计算
电压互感器设计计算电压互感器是一种测量高电压的电器装置，它通过电感和磁链耦合原理将高压侧的高电压信号转换成低电压信号，以便测量、保护和控制装置使用。
设计和计算电压互感器需要考虑很多因素，例如额定电压、容量、抗短路能力、磁化特性和误差等。
下面将详细介绍电压互感器设计和计算的过程。
首先，电压互感器的设计需要确定额定电压。
额定电压是指电压互感器连续运行的最高电压值，通常选择额定电压为系统工作电压的1.1~1.2倍，以保证电压互感器的安全运行。
其次，根据额定电压和要求的输出电压比例确定变比。
变比是指高压侧与低压侧电压之间的比值。
变比可以根据需求来确定，常见的变比有1:1、10:1、100:1等。
变比的选择要考虑到测量范围、精度和输出电压等要求。
然后，计算电感值。
电感是电流在电压互感器中产生磁能的度量。
电感可以通过下式计算得到：L = Vn * n / (2 * π * f * Imax)其中，L为电感值，Vn为额定电压，n为变比，f为频率，Imax为电流互感器的额定电流。
计算完成后，需要选择合适的铁芯材料和截面积。
铁芯材料的选择要考虑到对磁场的导磁性和磁饱和能力，常见的铁芯材料包括硅钢片和铁氧体等。
截面积的选择要根据电感值和变比来确定，以满足对电压的耦合效果和磁场的均匀分布。
在设计过程中，还需要考虑到电压互感器的抗短路能力。
抗短路能力是指电压互感器在短路条件下能够承受的最大电流，并保持正常工作。
Zsc = Vn / (In * S)其中，Zsc为短路阻抗，Vn为额定电压，In为电流互感器的额定电流，S为电压互感器的容量。
最后，还需要进行磁化特性和误差计算。
磁化特性是指电压互感器在额定电压下的磁化曲线。
在设计过程中，通常需要进行磁化特性的仿真和优化，以满足国际标准的要求。
误差是指电压互感器输出信号与输入信号之间的差异。
误差计算可以通过校正和标定来进行，以确保电压互感器的精度和可靠性。
综上所述，电压互感器的设计和计算涉及到很多方面，包括额定电压、变比、电感值、铁芯材料、抗短路能力、磁化特性和误差等。
电容式电压互感器电容量与变比计算
电容式电压互感器电容量与变比计算电容式电压互感器是一种常见的测量和保护装置，广泛应用于输电线路和发电厂等电力系统中。
它可以将高电压信号通过电容耦合的方式转化为较低电压信号，同时保持其频率特性。
本文将重点介绍电容式电压互感器的电容量和变比的计算方法。
首先，我们先了解一下电容式电压互感器的工作原理。
电容式电压互感器一般由电容器和互感器组成。
高压端通过电容耦合的方式与电容器相连，电容器与互感器内部的绕组相连接，低压端与互感器的输出端相连。
当高压信号输入时，电容器会对信号进行耦合作用，使其通过绕组间接转化为低压信号输出。
1.电容量的计算：电容方法是互感器传递功能的重要指标之一，表示单位时间内互感器传递的电荷量。
电容量通常用单位"乏"表示，1乏=1法拉。
电容量的计算公式如下：C = ε × S / d其中，C是电容量，ε是介电常数，S是电容器的有效面积，d是电容器间的等效介质厚度。
在实际计算中，通常会使用电容器的结构参数进行计算。
例如，一个典型的电容式电压互感器中的电容器的面积为100平方厘米，等效介质厚度为5毫米，介电常数为3.5，那么电容量的计算公式为：C = 3.5 × 100 / 5C = 70乏2.变比的计算：变比是电压互感器的另一个重要指标，表示高压侧与低压侧的电压比值。
变比通常用百分比表示。
变比的计算公式如下：变比=高压侧电压/低压侧电压× 100%在实际使用中，变比一般是互感器的固有特性，通常已经在制造时确定。
例如，一个电容式电压互感器的变比为200:1，表示高压侧电压是低压侧电压的200倍。
如果低压侧电压为100伏，那么高压侧电压可以通过以下计算公式求得：高压侧电压=低压侧电压×变比/ 100%高压侧电压= 100 × 200 / 100%高压侧电压= 200伏需要注意的是，电容式电压互感器的变比应该在其额定工作范围内进行计算和使用。
关于电压互感器或电流互感器倍率的计算
关于电压互感器或电流互感器倍率的计算
1、什么叫倍率：倍率就是一次额定电流（或电压）与二次额定电流（或电压）的比值，例如一台电流互感器一次额定电流为200A,二次额定电流为5A,那么该互感器的倍率为200/5＝40，对电压互感器的道理也相同，通常状况下，电流互感器的二次额定电流均制作为5A，电压互感器的二次额定电压均制作为100V，如果是高压计量的倍率＝电
压互感器倍率×电流互感器倍率。
当你的电能表安装了电流互感器和电压互感器时，电能表的读数就应乘以电流互感器和电压互感器的.
2、互感器铭：牌穿心匝数为1时，电流比：100/5＝20倍
图片中表格“一次电流”表示所穿的电线允许通过的额定电流，“一次匝数”表示电
线穿过互感器的匝数。
一次匝数：1，电流比：100/5＝20倍一次匝数：2，电流比：50/5＝10倍一次匝数：4，电流比：25/5＝5倍一次匝数：5，电流比：20/5＝4倍一次匝数：10，电流比：10/5＝2倍。
3、主要技术参数
（1）额定频率：50Hz
（2）最高电压：126kV
（3）
（4）额定二次电压：
a、
b、
（5）电压比：
(110/3)/(0.1/3)/0.1kV
4、那么倍率＝电压比*电流比
电压比＝一次电压与二次电压之比。
电压互感器设计计算
电压互感器设计计算集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]第六章电压互感器设计计算第一节计算依据电压互感器计算依据是：（1）额定一次电压、（2）额定二次电压（3）剩余电压绕组（如果有）额定电压（4）二次绕组准确级及额定电压，极限输出（5）剩余电压绕组（如果有）准确级及额定电压（6）额定频率（7）绝缘水平第二节铁心和绕组设计计算一、铁心设计计算1．铁心额定磁通密度选择额定磁通密度是一个选择性很强的基本设计参数。
不同的电压互感器其额定磁通密度值差别很大。
选择合适的额定磁通密度是产品设计中必须首先解决的问题之一。
额定磁通密度与互感器误差及过励磁特性直接有关，其数值选取分析如下。
（1）单相及三相不接地电压互感器通常用于测量过压、压保护，当系统发生故障时并不改变互感器相间电压或线端与中心点的电压。
因此这两种电压互感器并不承受系统故障所引起的工频电压升高。
它们可能承受的最大工频电压升高幅度一般不超过倍额定电压，是指发电机突然甩负荷而引起的飞转，长线电容效应等所引起的工频电压升高。
此时如果铁心过饱和，二次绕组感应电势中将含有较大的三次谐波分量，电压波形失真。
这种电压互感器选择磁通密度时需满足以下两点要求。
a.电压互感器在两个极限电压空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
这种电压互感器选取额定磁通密度应不大于。
（2）供中性点有效接地系统使用的单相接地电压互感器，主要用于测量及单相接地保护。
互感器一次绕组连接在相与地间，它除了承受幅度一般不超过倍额定电压的工频电压升高外，还要承受接地短路引起的工频过电压，其幅度一般不超过倍额定电压。
这两种过电压都是瞬时的，选择这种互感器额定磁通密度时，需满足以下三点要求。
a.测量用绕组在两个极限电压下空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
c.系统发生单相接地短路时，互感器铁心不应过饱和。
电流互感器和电压互感器选择及计算导则
电流互感器和电压互感器选择及计算导则互感器属测量装置，按变压器原理工作。
电力系统中的大电流、高电压有时无法直接用一般的电流表和电压表来测量，必需通过互感器将待测电量按比例减小后测量。
互感器具有2种作用：将高电量转换为能用一般标准仪表测量的电量1A/5A/100V/500V;将仪表与高压电路隔离，保证仪表及人身平安。
一、电流互感器
一次侧只有1到几匝，导线截面积大，串入被测电路。
二次侧匝数多，导线细，与阻抗较小的仪表（电流表、功率表的电流线圈）构成闭路。
电流互感器的运行状况相当于二次侧短路的变压器，一般选择很低的磁密(0.08-0.1)T，并忽视励磁电流，则
I1/I2=N2/N1=k 。
励磁电流是误差的主要根源。
0.2/0.5/1 / 3，1表示变比误差不超过1%。
留意事项：
副边绕组必需牢靠接地，以防止由于绝缘损坏后，原边高电压传入危及人身平安。
副边肯定不容许开路。
开路时互感器成了空载状态，磁通高出额定时很多(1.4-1.8T)，除了产生大量铁耗损坏互感器外，还在副边绕组感应出危急的高压，危及人身平安。
二、电压互感器
电压互感器的运行状况相当于二次侧开路的变压器，其负载为阻抗较大的测量仪表。
副边电流产生的压降和励磁电流的存在是电压互感器误差之源。
电压互感器副边不能接过多的负载；且要求铁心不饱和(0.6-0.8T)。
留意事项：副边绕组连同铁心必需牢靠接地。
副边肯定不容许短路。
常规电流互感器和电压互感器参数选择及计算
常规电流互感器和电压互感器参数选择及计算1.互感器额定电流：互感器的额定电流应根据被测回路的最大电流决定。
一般来说，互感器的额定电流选取为被测回路最大电流的1.2倍左右，以确保在负载波动或突变的情况下，仍能保证互感器的准确测量并有一定的过载能力。
2.互感器变比：互感器变比是指互感器的秒级与一次侧（被测侧）的变比之比。
在选择互感器变比时，需要根据被测回路的电流范围和测量仪表的输入范围来确定。
一般来说，互感器的变比选取为被测回路电流的倒数。
3.互感器准确等级：互感器的准确等级是指互感器的准确度等级，用于表示互感器的测量准确度。
根据应用要求的精度和费用可承受能力，选择适当的准确等级。
常见的互感器准确等级有0.2等、0.5等、1等等。
4.互感器的负荷能力：互感器的负荷能力是指互感器在额定负荷下的能力。
根据被测回路的负荷特性以及互感器的额定电流和准确度等级，选择合适的互感器负荷能力，以保证互感器在额定负荷下的长期稳定工作。
5.互感器的绝缘强度：互感器的绝缘强度要求互感器能够承受额定绝缘电压，并且在工频电场下不发生击穿和绝缘损坏。
根据被测回路的额定电压，选择适当的互感器绝缘强度，以确保互感器的安全可靠工作。
6.互感器的外部尺寸和重量：在选择互感器时，需要考虑互感器的外部尺寸和重量是否适合安装和运输要求。
根据现场情况和设备布局，选择适当的互感器外部尺寸和重量。
7.互感器的材料和结构：互感器的材料和结构对其工作寿命和安全可靠性有重要影响。
选择具有良好材料和结构设计的互感器，以确保互感器的长期稳定工作和防护措施。
以上是常规电流互感器和电压互感器参数选择及计算的一般原则和要点。
在实际应用中，还需要根据具体的电力系统特点和测量要求，结合相关标准和规范，进行详细的参数选择和计算，以确保互感器能够满足实际需求并具有良好的测量准确度和安全可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章电压互感器设计计算第一节计算依据电压互感器计算依据是：（1）额定一次电压、（2）额定二次电压（3）剩余电压绕组（如果有）额定电压（4）二次绕组准确级及额定电压，极限输出（5）剩余电压绕组（如果有）准确级及额定电压（6）额定频率（7）绝缘水平第二节铁心和绕组设计计算一、铁心设计计算1．铁心额定磁通密度选择额定磁通密度是一个选择性很强的基本设计参数。
不同的电压互感器其额定磁通密度值差别很大。
选择合适的额定磁通密度是产品设计中必须首先解决的问题之一。
额定磁通密度与互感器误差及过励磁特性直接有关，其数值选取分析如下。
（1）单相及三相不接地电压互感器通常用于测量过压、压保护，当系统发生故障时并不改变互感器相间电压或线端与中心点的电压。
因此这两种电压互感器并不承受系统故障所引起的工频电压升高。
它们可能承受的最大工频电压升高幅度一般不超过1.3倍额定电压，是指发电机突然甩负荷而引起的飞转，长线电容效应等所引起的工频电压升高。
此时如果铁心过饱和，二次绕组感应电势中将含有较大的三次谐波分量，电压波形失真。
这种电压互感器选择磁通密度时需满足以下两点要求。
a.电压互感器在两个极限电压空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
这种电压互感器选取额定磁通密度应不大于1.2T。
（2）供中性点有效接地系统使用的单相接地电压互感器，主要用于测量及单相接地保护。
互感器一次绕组连接在相与地间，它除了承受幅度一般不超过1.3倍额定电压的工频电压升高外，还要承受接地短路引起的工频过电压，其幅度一般不超过1.5倍额定电压。
这两种过电压都是瞬时的，选择这种互感器额定磁通密度时，需满足以下三点要求。
a.测量用绕组在两个极限电压下空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
c.系统发生单相接地短路时，互感器铁心不应过饱和。
三点要求中起决定性作用的是c点。
这种电压互感器选取额定磁通密度时应不大于1T。
（3）供中性点非有效接地系统使用的单相电压互感器和三相电压感器，它们所承受的过电压也有两种。
1.3倍额定电压的工频电压升高和单相接地短路引起的工频过电压，其幅度一般不超过1.9倍额定电压。
前一种过电压是瞬时的，而后一种过电压可持续数小时。
另外，中性点非有效接地系统中互感器可能引起并联铁磁谐振，仅以铁磁谐振要求，铁心额定磁通密度愈小愈好。
选取这种电压互感器额定磁通密度时，需满足以下四点要求。
a.测量用绕组在两个极限电压下空载误差的差值不应过大。
b.系统出现工频电压升高时，互感器铁心不应过饱和。
c.系统发生单相接地短路时，互感器铁心不应过饱和。
d.互感器具有良好的过励磁特性，以尽量防止并联铁磁谐振发生。
四点要求中起决定性作用的是c、d两点，这种电压互感器选取的额定磁通密度应不大于0.8T。
必须指出，三相铁心不对称，三相励磁特性不相同，这对防止铁磁谐振不利。
为此，三相磁路不对称的三相接地电压互感器，额定磁通密度还应适当降低，选取应不大于0.7T。
2．铁心截面确定（1）按磁通密度确定铁心截面根据选定的磁通密度，初步计算电压互感器铁心直径确定的原理和方法与变压器相似。
为了出所需要的心柱及铁轭的截面积。
为了确定铁心D必须选取合适的磁通密度BN与每匝电势e t。
心柱截面积：ct c fB e A 44.4104⨯= , 2cm FC N t K B e D 57.7=铁轭截面积： y t y fB e A 44.4104⨯=, 2cm 如:86.015.13.257.7⨯=D =11.54cm式中 e t ------ 绕组的每匝电压，V/匝， 取D=115mm(标准直径) e t----每匝电压，V f ------ 额定频率， H Z N B ---- 额定磁通密度，T B C ------ 铁心柱磁通密度，T FC K ---- 心柱空间利用系数，初步可取0.84～0.88 By ------ 铁轭磁通密度， T (经验值取0.86) （2）按心柱及铁轭尺寸计算截面积 叠片铁心的心柱叠装成呈外接圆型的多级形状，级数愈多，心柱填充绕线筒内孔空间的填充 系数愈大，填充系数α=外接圆面积/铁心柱截面积。
用积分方法计算出不同级数时，填充系数最大时 的各级铁心片宽，如图6-1所示。
为了便于生产管理，硅钢片合理剪裁，使铁心片宽标准化，片宽取整数且为5mm 进级，如片宽为20、25、30、35、40mm 等等。
按图6-1计算出的片宽大多数不是标准值，此时应取与其数值相近的标准片宽，每级厚度也应尽量取成整数。
根据按图6-1确定的尺寸计算铁心柱的有效截面积。
〔第一级（厚度×片宽）＋第二级（厚度×片宽）＋第三级（厚度×片宽级）＋第四级……〕×叠片系数叠片系数是铁心柱或铁轭有效截面积与其几何截面积的比值。
硅钢片厚度一定时，叠片系数与铁心叠片的波浪度，绝缘厚度与铁心夹紧程度有关。
对于0.35mm 厚冷轧硅钢片叠片系数为0.94～0.95， 对于0.35mm 厚热轧硅钢片叠片系数为0.91～0.92。
矩形卷铁心，“c ”型铁心及叠片铁心的铁轭多为矩形截面，其有效截面为： 铁心片宽×铁心厚度×叠片系数 铁心片宽应取标准尺寸。
(3)根据需要的A C 和A y ，选取心柱及铁轭标准尺寸。
如果A C 、A y 与标准尺寸的截面积有差别， 应调整B C 、B y 使二着截面积相同，但标准尺寸的截面积应不小于A C 、A y 。
通常A y 应大于A C 5%～10%。
3.铁心尺寸确定根据绕组的高度、直径，绕组到铁心各部分的绝缘距离以及绕组之间的绝缘距离，来确定铁心总的尺寸。
确定铁心尺寸还应考虑油箱形状及产品选型的要求。
(补充说明的资料)铁心柱及铁轭磁密的确定：对单相双柱铁心和三相三柱铁心（忽略三相磁路不对称的影响。
）心柱磁密（T ） ct c fA e B π2104⨯= 铁轭磁密（T ）B e = A C B C /A e 单相单柱带双旁轭铁心，铁轭截面积按心柱的1/2再适当放大；而三相三柱带双旁轭铁心，铁轭截面则按心柱截面的1/3再作适当放大。
4.铁心重量计算(1)单相双柱铁心 见图6-2，其重量计算如下：铁心柱重量：G c =2H A C g γ×10-3 , kg铁轭重量：G y =2MO A y g γ×10-3+2H y A C g γ×10-3, kg铁心重量：G= G c +G y , kg 式中g γ---硅钢片比重，g/cm 3(2) 单相三柱铁心 见图6-3，其重量计算如下：铁心柱重量：G c =H A C g γ×10-3 , kg铁轭重量：G y =(MB+H +2H y )A y g γ×10-3, kg铁心重量：G= G c +G y , kg 式中g γ---硅钢片比重，g/cm 3(3) 三相三柱铁心 见图6-4，其重量计算如下：铁心柱重量：G c =H A C g γ×10-3 , kg铁轭重量：G y =2MO A y g γ×10-3+H y A C g γ×10-3, kg铁心重量：G= 3G c +2G y , kg 式中g γ---硅钢片比重，g/cm 3(4) 三相五柱铁心见图6-5，其重量计算如下：铁心柱重量：G c=2H A C gγ×10-3 , kg主铁轭重量：G y=2MO A y gγ×10-3, kg旁铁轭重量：G b=(2MO b+H+H b)A b gγ×10-3, kg铁心重量：G= 3G c+2G y+2G b, kg 式中A b ---旁轭截面积，cm2二、绕组设计计算1.一次绕组(1) 匝数确定首先需要选取合理的每匝电压e t。
e t值直接影响产品的误差性能和经济指标。
在确定磁通密度已经确定的情况下，e t值愈大铁心愈大，硅钢片用量多，空载误差大，e t值愈小绕组匝数愈多，导线用量多，绕组阻抗压降大，误差大。
用多方案计算比较，以求得到最佳每匝电压值。
选择e t值还应使二次绕组为整数匝，剩余电压绕组、保护绕组和其它二次绕组亦应尽量为整数匝，以减少因非整数匝所造成的误差。
根据以往的经验，开始计算时可先按表6-1选择e t值。
表6-1 电压互感器每匝电压选择互感器额定电10及以下35 110及以一次绕组额定匝数计算公式为N1n=U1n/e t ,匝。
在选择每匝电压时，要特别注意使输出侧的二次绕组和三次绕组的匝数都接近整数匝，以减少匝数比的误差。
在输出容量和准确定给定（约束条件）时，最佳变量的组合可获得成本最低和重量最轻的最优方案；而在几何尺寸和准确度给定时，则可获得输出容量最大的最佳方案。
(2) 导线选择电压互感器一次绕组采用漆包圆铜线，因额定负荷及极限输出都很小，不能完全根据温升限值选择导尺寸。
应着重考虑导线的机械强度和短路电流。
一般导线直径不小于0.2mm.线径过细绕线时容易拉断，或在绕线过程线径变细而影响产品性能。
如果有性能良好的绕线设备，也可以选择线径更小的导线，但在二次短路时铜导线的电流密度不应大于160/mm2.导线截面积计算：S1=πr12,mm2r1—导线半径, mm.(3) 一次绕组设计与绝缘计算电压互感器大都采用多层同心圆筒式绕组。
根据造型需要，一次绕组可以布置成轴向尺寸大于径向尺寸，也可以使径向尺寸大于轴向尺寸。
径向尺寸大的绕组其导线电阻及漏电抗较大。
为了增加绕组至主铁轭的距离，一次绕组也可布置成截面为宝塔形状。
总之，需要综合考虑各种因素而设计绕组形状。
计算多层同心圆筒绕组尺寸，首先选定每层线匝数，再计算导线层数及层间绝缘，最后计算绕组轴向和径向尺寸。
调整每层匝数，改变绕组轴向和径向尺寸，直到满足要求为止。
设计一次绕组应进行下列计算：a．线层高度计算一次绕组加静电屏补偿后，一般情况下，QQ-2型缩醛漆包线和QZ-2型聚酯漆包线可以满足各种电压互感器一、二次绕组匝间绝缘的要求。
有时二次绕组及剩余电压绕组采用截面大的纸包线，纸包线的绝缘厚度δ为0.3、0.45、0.8、1.2mm等。
根据绕组匝间绝缘要求选用不同的纸层厚度。
如果绕组直径很大或漆包线针孔较多，还应在漆包线外增加丝包绝缘层或纱包绝缘层。
每层导线高度= 导线绝缘直径×（每层匝数+1）×胀包系数式中的胀包系数与导线的绝缘直径有关，φ0.5mm及以下导线胀包系数为1.06～1.08，φ0.5mm以上导线胀包系数为1.04～1.06。
对于浇注互感器及干式互感器，线层高度应尽可能小，树脂或绝缘漆容易充满绕组线层之间。
b. 层间绝缘厚度计算首先需确定产品安全运行所允许的层间绝缘平均电场强度。
