超声波探伤是一种非破坏性检测技术，广泛应用于工业领域，特别是在金属材
料的质量检测和缺陷分析中起着至关重要的作用。
为了规范超声波探伤技术的应用，我国制定了一系列的国家标准，以确保超声波探伤工作的准确性和可靠性。
首先，超声波探伤国家标准明确了超声波探伤的基本原理和技术要求。
这些标
准包括了超声波探测仪器的选择和使用、探头的选择和校准、超声波传播规律的研究等内容。
通过这些标准的制定，可以有效地指导超声波探伤技术的应用，确保检测结果的准确性和可靠性。
其次，超声波探伤国家标准规定了超声波探伤的操作流程和技术要求。
这些标
准包括了超声波探伤的操作规程、检测参数的选择、数据采集和分析的方法等内容。
遵循这些标准，可以有效地规范超声波探伤工作的操作流程，提高检测的效率和准确性。
此外，超声波探伤国家标准还对超声波探伤人员的培训和资质要求进行了规定。
这些标准包括了超声波探伤人员的培训内容、考核要求、资质认定等内容。
通过这些标准的制定，可以有效地提高超声波探伤人员的专业水平，确保他们具备进行超声波探伤工作所需的技术能力和知识水平。
总的来说，超声波探伤国家标准的制定和实施，对于规范超声波探伤技术的应用、提高检测的准确性和可靠性具有重要意义。
只有遵循这些国家标准，才能确保超声波探伤工作的科学性和规范性，为相关行业的发展和安全提供坚实的技术支撑。
希望广大从事超声波探伤工作的人员，能够认真学习和遵守这些国家标准，不断提升自身的技术水平，为超声波探伤技术的发展做出积极的贡献。

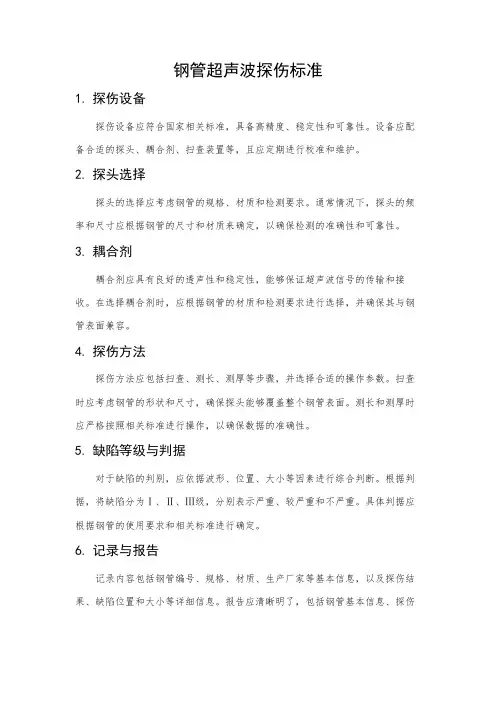

钢管超声波探伤标准
钢管超声波探伤标准1.探伤设备探伤设备应符合国家相关标准，具备高精度、稳定性和可靠性。
设备应配备合适的探头、耦合剂、扫查装置等，且应定期进行校准和维护。
2.探头选择探头的选择应考虑钢管的规格、材质和检测要求。
通常情况下，探头的频率和尺寸应根据钢管的尺寸和材质来确定，以确保检测的准确性和可靠性。
3.耦合剂耦合剂应具有良好的透声性和稳定性，能够保证超声波信号的传输和接收。
在选择耦合剂时，应根据钢管的材质和检测要求进行选择，并确保其与钢管表面兼容。
4.探伤方法探伤方法应包括扫查、测长、测厚等步骤，并选择合适的操作参数。
扫查时应考虑钢管的形状和尺寸，确保探头能够覆盖整个钢管表面。
测长和测厚时应严格按照相关标准进行操作，以确保数据的准确性。
5.缺陷等级与判据对于缺陷的判别，应依据波形、位置、大小等因素进行综合判断。
根据判据，将缺陷分为Ⅰ、Ⅱ、Ⅲ级，分别表示严重、较严重和不严重。
具体判据应根据钢管的使用要求和相关标准进行确定。
6.记录与报告记录内容包括钢管编号、规格、材质、生产厂家等基本信息，以及探伤结果、缺陷位置和大小等详细信息。
报告应清晰明了，包括钢管基本信息、探伤结果概述、缺陷分布图和详细报告等内容。
报告和记录应妥善保存，并可追溯。
7.探伤结果审核与签字确认探伤结果应由专业人员进行审核和签字确认。
审核人员应具备相应的专业知识和经验，能够对探伤结果进行准确评估。
签字确认后，应对探伤结果进行整理和归档，以便后续查阅和使用。
8.报告和记录保存报告和记录应妥善保存，并可追溯。
保存方式应符合相关规定和要求，能够保证数据的安全性和可靠性。
同时，应建立完善的档案管理制度，以便对探伤结果进行查询和分析。
超声波探伤方法和探伤标准
超声波探伤方法和探伤标准超声波探伤是一种非破坏性检测方法，通过超声波在材料中的传播和反射来检测材料内部的缺陷和异物。
它在工业领域广泛应用于金属、塑料、陶瓷等材料的质量检测和安全评估。
本文将介绍超声波探伤的方法和标准，以帮助读者更好地理解和应用这一技术。
超声波探伤方法主要包括脉冲回波法、相控阵法和多普勒法。
脉冲回波法是最常用的一种方法，它通过发射脉冲超声波，然后接收回波信号来检测材料内部的缺陷。
相控阵法则是利用多个发射和接收元件来形成波束，实现对材料内部的全方位检测。
而多普勒法则是通过测量超声波在材料中的传播速度变化来检测材料中的动态缺陷，如裂纹和腐蚀等。
在进行超声波探伤时，需要根据具体的材料和缺陷类型选择合适的探头和频率。
对于不同材料，需要选择不同的超声波频率，以获得更好的探伤效果。
同时，探头的尺寸和形状也会影响到探伤的精度和灵敏度。
在实际应用中，操作人员需要根据具体情况进行合理选择和调整。
除了探头的选择外，超声波探伤还需要考虑材料的声速和衰减系数。
不同材料的声速和衰减系数会影响超声波在材料中的传播和反射特性，因此需要对这些参数进行准确的测量和计算，以确保探伤结果的准确性和可靠性。
此外，超声波探伤还需要根据相关的探伤标准进行操作和评定。
目前国际上常用的探伤标准包括美国材料和试验协会（ASTM）的标准、国际电工委员会（IEC）的标准以及国际协会认证联盟（IAF）的标准等。
这些标准对于超声波探伤的设备、操作和结果评定都有详细的规定，可以作为操作人员的参考依据。
总的来说，超声波探伤是一种非常有效的材料缺陷检测方法，它具有高灵敏度、高分辨率和高可靠性的特点。
通过合理选择探头和频率、准确测量材料参数以及遵循相关的探伤标准，可以更好地发挥超声波探伤的优势，为工业生产和安全保障提供可靠的技术支持。
希望本文所介绍的超声波探伤方法和标准能够对读者有所帮助，促进这一技术的应用和发展。
超声波探伤检测规范
超声波探伤检测规范一．目的对回转支承产品配套使用的毛坯内部质量进行超声波探伤检测，以确保产品质量。
二．范围所有进厂回转支承毛坯（包括50Mn和42CrMo材料）三．检测标准检验方法依据GB/T 6402-2008≤钢锻件超声检测方法≥的规定进行检验，标准GB/T 6402-2008适用于脉冲反射式超声波检验法对厚度或直径大于100mm的碳钢及低合金钢一般锻件的超声波检测。
四．检测条件及探伤方法（1）环形毛坯锻件接触法检验时，一般在粗加工完成后，锻件表面粗糙度Ra 值应小于3.2um，表面应平整，无影响声耦合的氧化皮，赃物等附着物，并满足检验要求；（2）在探头与检测面之间，应使用合适的耦合剂；（3）根据锻件加工工艺，环形毛坯主要探测面为外圆百分之百检测，辅助探测为上下端面；（4）扫查方式为手工扫查，探头在检测面的扫查间距，应保证有15％的声束覆盖；（5）扫查速度即探头相对锻件的移动速度，应在150mm/s以下；（6）在毛坯粗加工到要求的表面粗糙度时，从毛坯外圆面及上下端面进行100％的扫查，同时为了避免耦合层厚度的影响，也进行变换探头频率探测，以便检测出缺陷。
a)探头频率选择频率选择：对于毛坯厚度较小时，应选择较大的探头频率以提高其检测分辨力，毛坯厚度较大时，应选择较小的探头频率以提高其穿透能力。
b)检验方案1、对于客户明确要求的毛坯，进行全检。
2、对于三个车间直径较大的毛坯，都进行一定数量的抽检探测，其满足的比例为：3、在实际操作过程中，对发现内部有质量缺陷的毛坯提供的毛坯进行加严检验。
五、合格判定（1）在探伤过程中，对发现有缺陷的毛坯，及时将其缺陷孔当量和缺陷实际位置计算出来，并记录备案，及时将其反馈于部门领导及车间与供应部门。
（2）当缺陷孔当量小于Φ2mm时，按照国标GB/T 6402-2008其毛坯不做废品处理，仍按正常工序加工，但及时对其进行追踪，观察其加工过程中的情况，将其型号、编号，及有关缺陷情况进行记录，以备案。
超声波探伤的通用方法和基础技术——(第二节超声波探伤的基本方法)
第三章超声波探伤的通用方法和基础技术第二节超声波探伤的基本方法一、超声波探伤的缺陷定位原理脉冲反射法超声波探伤中对缺陷位置的确定，通常以探头所在的探测面作为测量基准。
由于示波管水平刻度线经时间轴比例适当调整后，它就能指示相应的距离，所以时间轴比例的调整(即探测范围调整)是缺陷定位中的重要环节。
1. 直探头纵波探伤直探头纵波探伤时，探测范围的调整可借助标准试块或对比试块进行，也可直接利用工件大平底面。
调节时应同时校正零位，使声程原点与水平刻度零位相互一致，按照需要调整的探测范围选择适当厚度的试块，以便得到两个以上的底面回波。
这是因为发射脉冲前沿位置与声程原点不一定一致，用一次底面反射(一个基准回波)不能正确调整探测范围和校正零位的缘故。
例如，调整钢中200mm的探测范围时，可用IIW试块厚度100mm作探测基准，调节深度粗调与细调，以及水平旋钮，使测距为100mm的一次底波B1和二次底波B2分别位于水平刻度的5格和10格处(见图3–16所示)，此时，时间轴水平刻度每格代表钢中声程20mm。
图3–16 直探头纵波探伤时探测范围调整2. 斜探头横波探伤斜探头横波探伤的定位方法不像直探头纵波探伤那样只用单一的声程定位，而有声程定位、水平定位和深度定位之分。
同时，为使定位计算方便，通常将斜探头入射点作为声程原点，并经零位校正后，声程原点与时间轴零位相一致。
这样，有机玻璃中一段纵波声程移在零位左边，零位右边的时间轴刻度直接表示了工件中反射体的声程、水平距或深度距离，读数方便。
图3–17为用斜探头横波进行焊缝探伤的示例。
图3–17 焊缝中缺陷的定位方法由图可知，所谓声程定位，即示波屏上显示的缺陷波前沿所对应的时间轴刻度，表示了缺陷距入射点的斜声程W ；水平定位则表示缺陷距入射点的水平距离x ；深度定位则表示缺陷距探测面的深度y 。
虽然它们确定缺陷位置的方法有所区别，但实际上经过简单的三角关系计算，可以很方便地进行相互换算。
超声波探伤作业指导书
超声波探伤作业指导书超声波探伤作业指导书一、适用范围超声检测适用于承压设备原材料和零部件的检测，包括板材、复合板材、碳钢和低合金钢锻件、管材、棒材、奥氏体不锈钢锻件等，也适用于承压设备对接焊接接头、T型焊接接头、角焊缝以及堆焊层等的检测。
二、引用标准本作业指导书引用了XXX第三部分：超声检测和GB/T无损检测术语两个标准。
三、一般要求1、超声检测人员应具备一定的基础知识和探伤经验，并经过有关部门认可的资格考核。
2、探伤仪器应采用A型脉冲反射式超声波探伤仪，频率应在1~5MHz之间，并且在满刻度的75%范围内呈线性显示，垂直线性误差不得超过5%。
仪器的水平线性、分辨力和衰减器的精度等指标应符合JB/T 的规定。
3、探头应符合以下要求：①纵波直探头的晶片直径应在10~30mm之间，工作频率1~5MHz，误差不得超过±10%。
②横波斜探头的晶片面积应在100~400mm²之间，K值一般取1~3.③纵波双晶直探头晶片之间的声绝缘必须良好。
4、仪器系统的性能应符合以下要求：①在达到所探工件的最大检测声程时，其有效灵敏度余量不得小于10dB。
②仪器与探头的组合频率与公称频率误差不得大于±10%。
③仪器与直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为5MHz的探头，宽度不大于10mm；对于频率为2.5MHz的探头，宽度不大于15mm。
④直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。
⑤仪器与探头的系统性能应按JB/T 9124和JB/T 的规定进行测试。
四、探伤时机及准备工作1、探伤一般应安排在最终热处理后进行。
若因热处理后工件形状不适于超声探伤，也可将探伤安排在热处理前，但热处理后仍应对其进行尽可能完全的探伤。
2、工件在外观检查合格后方可进行超声探伤，所有影响超声探伤的油污及其他附着物应予以清除。
3、探伤面的表面粗糙度Ra应为6.3μm。
五、探伤方法1、为确保检测时超声波声束能扫查到工件的整个被检区域，探头的每次扫查覆盖率应大于探头直径的15%。
超声波探伤检验标准
超声波探伤检验标准(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--超声波探伤检验标准超声波探伤检验标准1 目的为了满足公司发展需要，特制定我公司液压支架超声波探伤件检验标准，提供超声波探伤检验依据，制定超声波探伤结果评定标准。
2 主要内容及使用范围规定了检验焊缝及热影响区缺陷，确定缺陷位置、尺寸和缺陷评定的一般方法及探伤结果的分级方法，适用于母材不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波探伤检验，不适用于以下情况焊缝的探伤检验：1）铸钢及奥氏体不锈钢焊缝；2）外径小于159mm的钢管对接焊缝；3）内径小于等于200mm的管座角焊缝；4）外径小于250mm和内外径之比小于80％的纵向焊缝。
3 检验等级检验等级的分级根据质量要求检验等级分为三级，检验的完善程度A级最低，B级一般，C 级最高，检验工作的难度系数按顺序逐级增高。
应按照工件的材质.结构.焊接方法，使用条件及承受载荷的不同，合理地选用检验级别。
检验等级应按产品技术条件和有关规定选择或经合同双方协商选定。
注：A级难度系数为1，B级为5-6，C级为10-12。
检验等级的检验范围A级检验采用一种角度的探头在焊缝的单面单侧进行检验，只对允许扫查到的焊缝截面进行探测。
一般不要求作横向缺陷的检验。
母材厚度大于50mm 时，不得采用A级检验。
B级检验原则上采用一种角度探头在焊缝的单面双侧进行检验，对整个焊缝截面进行探测。
受几何条件的限制，可在焊缝的双面单侧采用两种角度探头进行探伤。
母材厚度大于100mm时，采用双面双侧检验。
条件允许时应作横向缺陷的检验。
C级检验至少要采用两种角度探头在焊缝的单面双侧进行检验。
同时要作两个扫查方向和两种探头角度的横向缺陷检验。
母材厚度大于100mm时，采用双面双侧检验。
其它附加要求是：a.对接焊缝余高要磨平，以便探头在焊缝上作平行扫查；b.焊缝两侧斜探头扫查经过的母材部分要用直探头作检查；c.焊缝母材厚度大于等于100mm，窄间隙焊缝母材厚度大于等于40mm 时，一般要增加串列式扫查。
探伤标准
超声波探伤方法和探伤标准中华人民共和国国家标准1 主题内容与适用范围本标准规定了检验焊缝及热影响区缺陷,确定缺陷位置、尺寸和缺陷评定的一般方法及探伤结果的分级方法.本标准适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验.本标准不适用于铸钢及奥氏体不锈钢焊缝;外径小于159mm的钢管对接焊缝;内径小于等于200mm的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝.2 引用标准ZB Y 344 超声探伤用探头型号命名方法ZB Y 231 超声探伤用探头性能测试方法ZB Y 232 超声探伤用1号标准试块技术条件ZB J 04 001 A型脉冲反射式超声探伤系统工作性能测试方法3 术语3.1 简化水平距离l’从探头前沿到缺陷在探伤面上测量的水平距离.3.2 缺陷指示长度△l焊缝超声检验中,按规定的测量方法以探头移动距离测得的缺陷长度.3.3 探头接触面宽度W环缝检验时为探头宽度,纵缝检验为探头长度,见图1.3.4 纵向缺陷大致上平行于焊缝走向的缺陷.3.5 横向缺陷大致上垂直于焊缝走向的缺陷.3.6 几何临界角β’筒形工件检验,折射声束轴线与内壁相切时的折射角.3.7 平行扫查在斜角探伤中,将探头置于焊缝及热影响区表面,使声束指向焊缝方向,并沿焊缝方向移动的扫查方法.3.8 斜平行扫查在斜角探伤中,使探头与焊缝中心线成一角度,平等于焊缝方向移动的扫查方法.3.9 探伤截面串列扫查探伤时,作为探伤对象的截,一般以焊缝坡口面为探伤截面,见图2.3.10 串列基准线串列扫查时,作为一发一收两探头等间隔移动基准的线.一般设在离探伤截面距离为0.5跨距的位置,见图2.3.11 参考线探伤截面的位置焊后已被盖住,所以施焊前应予先在探伤面上,离焊缝坡口一定距离画出一标记线,该线即为参考线,将作为确定串列基准线的依据,见图3.3.12 横方形串列扫查将发、收一组探头,使其入射点对串列基准线经常保持等距离平行于焊缝移动的扫查方法,见图4.3.13 纵方形串列扫查将发、收一组探头使其入射点对串列基准线经常保持等距离,垂直于焊缝移动的扫查方法,见图4.4 检验人员4.1 从事焊缝探伤的检验人员必须掌握超声波探伤的基础技术,具有足够的焊缝超声波探伤经验,并掌握一定的材料、焊接基础知识.4.2 焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核,并持有相考核组织颁发的等级资格证书,从事相对应考核项目的检验工作.注:一般焊接检验专业考核项目分为板对接焊缝;管件对接焊缝;管座角焊缝;节点焊缝等四种.4.3 超声检验人员的视力应每年检查一次,校正视力不得低于1.0.5 探伤仪、探头及系统性能5.1 探伤仪使用A型显示脉冲反射式探伤仪,其工作频率范围至少为1-5MHz,探伤仪应配备衰减器或增益控制器,其精度为任意相邻12dB误差在±1dB内.步进级每档不大于2dB, 总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%.5.2 探头5.2.1 探头应按ZB Y344标准的规定作出标志.5.2.2 晶片的有效面积不应超过500mm2,且任一边长不应大于25mm.5.2.3 声束轴线水平偏离角应不大于2°.5.2.4 探头主声束垂直方向的偏离,不应有明显的双峰,其测试方法见ZB Y231.5.2.5 斜探头的公称折射角β为45°、60°、70°或K值为1.0、1.5、2.0、2.5,折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过±0.1),前沿距离的偏差应不大于1mm.如受工件几何形状或探伤面曲率等限制也可选用其他小角度的探头.5.2.6 当证明确能提高探测结果的准确性和可靠性,或能够较好地解决一般检验时的困难而又确保结果的正确,推荐采用聚焦等特种探头.5.3 系统性能5.3.1 灵敏度余量系统有效灵敏度必须大于评定灵敏度10dB以上.5.3.2 远场分辨力a.直探头:X≥30dB;b.斜探头:Z≥6dB.5.4 探伤仪、探头及系统性能和周期检查5.4.1 探伤仪、探头及系统性能,除灵敏度余量外,均应按ZB J04 001的规定方法进行测试.5.4.2 探伤仪的水平线性和垂直线性,在设备首次使用及每隔3个月应检查一次.5.4.3 斜探头及系统性能,在表1规定的时间内必须检查一次.6 试块6.1 标准试块的形状和尺寸见附录A,试块制造的技术要求应符合ZB Y232的规定,该试块主要用于测定探伤仪、探头及系统性能.6.2 对比试块的形状和尺寸见附录B.6.2.1 对比试块采用与被检验材料相同或声学性能相近的钢材制成.试块的探测面及侧面,在以2.5MHz以上频率及高灵敏条件下进行检验时,不得出现大于距探测面20mm处的Φ2mm平底孔反射回来的回波幅度1/4的缺陷回波.6.2.2 试块上的标准孔,根据探伤需要,可以采取其他形式布置或添加标准孔,但应注意不应与试块端角和相邻标准孔的反射发生混淆.6.2.3 检验曲面工件时,如探伤面曲率半径R小于等于W2/4时,应采用与探伤面曲率相同的对比试块.反射体的布置可参照对比试块确定,试块宽度应满足式(1): b≥2λ S/De (1)式中b----试块宽度,mm;λ--波长,mm;S---声程,m;De--声源有效直径,mm6.3 现场检验,为校验灵敏度和时基线,可以采用其他型式的等效试块.7 检验等级7.1 检验等级的分级根据质量要求检验等级分为A、B、C三级,检验的完善程度A级最低,B级一般,C 级最高,检验工作的难度系数按A、B、C顺序逐级增高.应按照工件的材质、结构、焊接方法、使用条件及承受载荷的不同,合理的选用检验级别.检验等级应接产品技术条件和有关规定选择或经合同双方协商选定.注:A级难度系数为1;B级为5-6;C级为10-12.本标准给出了三个检验等级的检验条件,为避免焊件的几何形状限制相应等级检验的有效性,设计、工艺人员应考虑超声检验可行性的基础上进行结构设计和工艺安排.7.2 检验等级的检验范围7.2.1 A级检验采用一种角度的探头在焊缝的单面单侧进行检验,只对允许扫查到的焊缝截面进行探测.一般不要求作横向缺陷的检验.母材厚度大于50Mm时,不得采用A级检验.7.2.2 B级检验原则上采用一种角度探头在焊缝的单面双侧进行检验,对整个焊缝截面进行探测.母材厚度大于100mm时,采用双面双侧检验.受几何条件的限制,可在焊缝的双面半日侧采用两种角度探头进行探伤.条件允许时应作横向缺陷的检验.7.2.3 C级检验至少要采用两种角度探头在焊缝的单面双侧进行检验.同时要作两个扫查方向和两种探头角度的横向缺陷检验.母材厚度大于100mm时,采用双面侧检验.其他附加要求是:a.对接焊缝余高要磨平,以便探头在焊缝上作平行扫查;b.焊缝两侧斜探头扫查经过的母材部分要用直探头作检查;c.焊缝母材厚度大于等于100mm,窄间隙焊缝母材厚度大于等于40mm时,一般要增加串列式扫查,扫查方法见附录C.8 检验准备8.1 探伤面8.1.1 按不同检验等级要求选择探伤面.推荐的探伤面如图5和表2所示.8.1.2 检验区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30%的一段区域,这个区域最小10mm,最大20mm,见图6.8.1.3 探头移动区应清除焊接飞溅、铁屑、油垢及其他外部杂技.探伤表面应平整光滑,便于探头的自由扫查,其表面粗糙度不应超过6.3μm,必要时应进行打磨: a.采用一次反射法或串列式扫查探伤时,探头移动区应大于1.25P:P=2δtgβ (2)或P=2δK (3)式中P----跨距,mm;δ--母材厚度,mmb.采用直射法探伤时,探头移动区应大于0.75P.8.1.4 去除余高的焊缝,应将余高打磨到与邻近母材平齐.保留余高的焊缝,如焊缝表面有咬边,较大的隆起凹陷等也应进行适当的修磨,并作圆滑过渡以影响检验结果的评定.8.1.5 焊缝检验前,应划好检验区段,标记出检验区段编号.8.2 检验频率检验频率f一般在2-5MHz范围内选择,推荐选用2-2.5MHz公称频率检验.特殊情况下,可选用低于2MHz或高于2.5MHz的检验频率,但必须保证系统灵敏度的要求.8.3 探头角度8.3.1 斜探头的折射角β或K值应依据材料厚度,焊缝坡口型式及预期探测的主要缺陷来选择.对不同板厚推荐的探头角度和探头数量见表2.8.3.2 串列式扫查,推荐选用公称折射角为45°的两个探头,两个探头实际折射角相差不应超过2°,探头前洞长度相差应小于2mm.为便于探测厚焊缝坡口边缘未熔合缺陷,亦可选用两个不同角度的探头,但两个探头角度均应在35°-55°范围内.8.4 耦合剂8.4.1 应选用适当的液体或糊状物作为耦合剂,耦合剂应具有良好透声性和适宜流动性,不应对材料和人体有作用,同时应便于检验后清理.8.4.2 典型的耦合剂为水、机油、甘油和浆糊,耦合剂中可加入适量的"润湿剂"或活性剂以便改善耦合性能.8.4.3 在试块上调节仪器和产品检验应采用相同的耦合剂.8.5 母材的检查采用C级检验时,斜探头扫查声束通过的母材区域应用直探头作检查,以便探测是否有有探伤结果解释的分层性或其他缺陷存在.该项检查仅作记录,不属于对母材的验收检验.母材检查的规程要点如下:a.方法:接触式脉冲反射法,采用频率2-5MHz的直探头,晶片直径10-25mm;b.灵敏度:将无缺陷处二次底波调节为荧光屏满幅的100%;c.记录:凡缺陷信号幅度超过荧光屏满幅20%的部位,应在工件表面作出标记,并予以记录.9 仪器调整和校验9.1 时基线扫描的调节荧光屏时基线刻度可按比例调节为代表缺陷的水平距离l(简化水平距离l’);深度h;或声程S,见图7.9.1.1 探伤面为平面时,可在对比试块上进行时基线扫描调节,扫描比例依据工件工和选用的探头角度来确定,最大检验范围应调至荧光屏时基线满刻度的2/3以上.9.1.2 探伤面曲率半径R大于W2/4时,可在平面对比试块上或与探伤面曲率相近的曲面对比试块上,进行时基线扫描调节.9.1.3 探伤面曲率半径R小于等于W2/4时,探头楔块应磨成与工件曲面相吻合,在6.2.3条规定的对比试块上作时基线扫描调节.9.2 距离----波幅(DAC)曲线的绘制9.2.1 距离----波幅曲线由选用的仪器、探头系统在对比试块上的实测数据绘制见图8,其绘制方法见附录D,曲线由判废线RL,定量线SL和评定线EL组成,不同验收级别的各线灵敏度见表3.表中的DAC是以Φ3mm标准反射体绘制的距离--波幅曲线--即DAC基准线.评定线以上至定量线以下为1区(弱信号评定区);定量线至判废线以下为Ⅱ区(长度评定区);判废线及以上区域为Ⅲ区(判废区).9.2.2 探测横向缺陷时,应将各线灵敏度均提高6dB.9.2.3 探伤面曲率半径R小于等于W2/4时,距离--波幅曲线的绘制应在曲面对比试块上进行.9.2.4 受检工件的表面耦合损失及材质衰减应与试块相同,否则应进行传输损失修整见附录E,在1跨距声程内最大传输损失差在2dB以内可不进行修整.9.2.5 距离--波幅曲线可绘制在坐标纸上也可直接绘制在荧光屏刻度板上,但在整个检验范围内,曲线应处于荧光屏满幅度的20%以上,见图9,如果作不到,可采用分段绘制的方法见图10.。
超声波探伤检测标准
超声波探伤检测标准摘要：1.超声波探伤检测标准的概述2.超声波探伤的原理3.超声波探伤的优点4.超声波探伤检测标准的制定与实施5.超声波探伤检测标准的发展趋势正文：一、超声波探伤检测标准的概述超声波探伤检测标准是一种非破坏性检测技术，广泛应用于各种材料和零部件的检测中。
超声波探伤技术利用超声波在材料中的传播特性，检测材料内部的缺陷、裂纹等问题，以评估其质量和安全性。
在实际应用中，为了保证超声波探伤检测的准确性和可靠性，需要制定一系列的技术标准和规范。
二、超声波探伤的原理超声波探伤的原理是利用超声波在材料中的传播速度和衰减特性，检测材料内部的缺陷、裂纹等问题。
超声波在传播过程中，如果遇到材料内部的缺陷或界面，会产生反射、散射等现象，这些现象会被探头接收并转换为电信号。
通过分析这些电信号的特征，可以判断材料内部是否存在缺陷，以及缺陷的性质、位置、大小等。
三、超声波探伤的优点超声波探伤技术具有许多优点，使其成为非破坏性检测的主要方法之一。
首先，超声波探伤可以检测到材料内部的缺陷，而不会破坏材料的表面和结构。
其次，超声波探伤可以检测到各种不同类型的缺陷，包括裂纹、夹杂、气孔等。
此外，超声波探伤还具有较高的检测速度和灵敏度，可以有效地提高检测效率和准确性。
四、超声波探伤检测标准的制定与实施为了保证超声波探伤检测的准确性和可靠性，需要制定一系列的技术标准和规范。
这些标准和规范包括超声波探伤的设备标准、检测方法标准、数据处理和分析标准等。
超声波探伤检测标准的制定和实施，有助于确保检测结果的可靠性和一致性，提高检测技术的应用水平和效果。
五、超声波探伤检测标准的发展趋势随着超声波探伤技术的不断发展和应用，超声波探伤检测标准也在不断完善和更新。
超声波探伤方案
超声波探伤方案【1】焊缝超声波探伤【1.1】焊接常见缺陷【1.1.1】焊接方法压力管道等特种设备的焊接大多采用熔焊范畴的手工电弧焊，埋弧焊（自动或半自动），气体保护焊（惰性气体保护焊，CO2气体保护焊，混合气体保护焊），药芯焊丝自动焊和电渣焊等多种焊接方法。
【1.1.2】焊接接头形式焊接接头的形式主要有：对接接头，角接接头，T形接头和搭接接头等几种。
对接接头常用于锅炉压力容器筒体纵、环焊缝，封头拼接焊缝，封头与筒体连接焊缝，接管与管子的对接焊缝等，有双面焊对接接头，单面焊对接接头和带垫板的单面焊对接接头等几种形式。
1、角接接头常用于锅炉压力容器接管、法兰、夹套、管板、管子和凸缘的焊接。
2、T形接头常用于锅炉炉胆与管板，压力容器中换热器的筒体与管板的焊接。
3、搭接接头在锅炉压力容器受压件结构中应用较少，常用于常压油槽等焊接结构中。
【1.1.3】焊缝坡口形式为了保证焊接质量，在焊接前对被焊两金属件相连接处预先加工成一定形状的结构形式，称焊接坡口形式，采用焊接坡口的目的是为了保证焊透，尽量减少焊缝填充金属，便于施焊减少焊接变形，应根据不同的焊接接头形式和采用的焊接工艺来选择合适的焊接坡口形式。
对接焊缝采用手工电弧焊、埋弧自动焊、气体保护焊和药芯焊丝焊，可根据板厚分别采用不开坡口，X形坡口、V形坡口、单U形坡口或双U形坡口等形式。
角接焊缝和T型接头常采用V形、单边V形、U型和K型等坡口形式。
搭接焊缝不开坡口即可施焊。
【1.1.4】焊缝中常见缺陷焊接过程中在焊接接头中产生的金属不连续、不致密或连接不良的现象称焊接缺陷。
焊缝中常见的缺陷有：1、外观形状缺陷：主要有咬边、焊瘤、凹坑、未焊满、烧穿、成形不良、错边、塌陷、表面气孔、弧坑缩孔，各种焊接角变形、波浪变形等，这些缺陷存在将对超声波探伤缺陷判断产生影响，因此，在对焊缝进行超声波探伤前，必须先对工件焊缝外观进行检查，发现有上缺陷时应尽量设法清除。
2、内部缺陷主要有气孔、夹渣、未焊透、未熔合和裂纹等，这些缺陷是超声波探伤的检测对象，检测的目的就是要发现这些缺陷。
焊缝超声波探伤标准
焊缝超声波探伤标准焊缝超声波探伤是一种常用的无损检测方法，通过超声波的传播和反射来检测焊缝中的缺陷和问题。
在工业生产中，焊接是一项重要的工艺，而焊缝的质量直接影响到整个产品的质量和安全性。
因此，对焊缝进行超声波探伤是非常必要的。
一、焊缝超声波探伤的原理。
焊缝超声波探伤是利用超声波在材料中的传播特性来检测焊缝中的缺陷。
当超声波遇到材料的界面或者缺陷时，会发生反射或者衍射，通过检测这些反射或者衍射信号，就可以判断焊缝中是否存在缺陷，以及缺陷的位置和大小。
二、焊缝超声波探伤的标准。
1. 超声波探伤设备的选择。
在进行焊缝超声波探伤时，需要选择适当的超声波设备。
设备的频率、探头的尺寸和材质等都会影响到探测的效果，因此需要根据具体的焊缝情况来选择合适的设备。
2. 探测方法和参数的设定。
在进行焊缝超声波探伤时，需要根据焊缝的类型和要求来设定合适的探测方法和参数。
包括超声波的频率、探头的角度、扫描方式等，这些参数的设定直接影响到探测的准确性和可靠性。
3. 缺陷的判定标准。
针对不同类型的焊缝，需要制定相应的缺陷判定标准。
比如对于焊接接头的缺陷，需要根据相关标准来判断缺陷的大小、形状和位置，以及对产品质量的影响程度。
4. 数据分析和报告。
在进行焊缝超声波探伤后，需要对探测到的数据进行分析，并生成相应的检测报告。
报告中需要包括焊缝的情况描述、探测到的缺陷情况、以及针对缺陷的处理建议等内容。
三、焊缝超声波探伤的应用。
焊缝超声波探伤广泛应用于航空航天、汽车制造、船舶建造、管道工程等领域。
通过超声波探伤，可以及时发现焊缝中的缺陷和问题，保障产品的质量和安全性。
总之，焊缝超声波探伤是一项非常重要的无损检测方法，对于焊接工艺的质量控制和产品质量的保障起着至关重要的作用。
因此，在进行焊缝超声波探伤时，需要严格按照相关标准和要求进行操作，确保探测的准确性和可靠性。
钢结构超声波探伤方法和探伤标准
钢结构超声波探伤方法和探伤标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钢结构超声波探伤方法和探伤标准引言钢结构作为重要的工程材料，在建筑、桥梁、船舶等领域扮演着关键的角色。
不锈钢板超声波探伤标准
不锈钢板超声波探伤标准一、探伤设备1.超声波探伤仪：应采用数字式超声波探伤仪，其性能应符合国家相关标准要求。
2.探头：应选用频率为2.5MHz至5MHz的直探头或斜探头。
3.耦合剂：应选用粘度适中、对工件无腐蚀作用的耦合剂。
4.试块：应采用标准试块，以校正探伤灵敏度和校准探头。
二、探伤条件1.环境温度：应在10℃至35℃之间进行探伤。
2.相对湿度：应小于75%。
3.探伤表面状态：应清除工件表面的油污、锈迹等杂质，确保表面光滑。
三、探伤方法1.预扫查：在探伤前，应对工件进行一次全面的扫查，以了解工件的形状、尺寸和材料状况。
2.正式探伤：应按照GB/T 11345-2013标准进行操作，采用直探头或斜探头对工件进行纵向和横向扫查。
扫查速度不应超过150mm/s。
3.缺陷定位：当发现缺陷时，应进行缺陷定位，记录缺陷的位置和大小。
4.缺陷定量：应对缺陷进行定量，确定缺陷的面积和深度。
四、缺陷判别1.对于单个缺陷，应判定其是否超过允许值。
2.对于密集型缺陷，应判定其是否为裂纹等危险性缺陷。
3.对于无法判断的缺陷，应进行进一步的分析和检测。
五、探伤记录1.应记录探伤过程中的所有数据，包括缺陷的位置、大小、形状等。
2.应记录探伤的时间、环境温度和湿度等信息。
3.应记录探伤人员的姓名和操作过程等信息。
六、探伤结果1.应根据探伤记录，对工件进行评级，确定其质量等级。
2.对于不合格的工件，应进行返修或报废处理。
3.对于合格的工件，可以进行后续加工或使用。
七、安全要求1.操作人员应经过专业的培训，熟悉超声波探伤仪的操作流程和安全规范。
2.在操作过程中，应注意避免探头和工件的过度摩擦和冲击，防止发生意外事故。
3.在处理高温工件时，应注意防止烫伤和火灾事故的发生。
4.在进行探伤前，应对工件进行全面的检查，防止因工件质量问题造成意外事故。
5.在操作过程中，应注意保持环境的整洁和安全，防止因杂乱或危险物品导致的意外事故。
6.在使用耦合剂时，应注意不要将耦合剂溅入眼睛或口中，防止造成伤害。
锻钢件超声波探伤标准
锻钢件超声波探伤标准1. 引言本标准旨在规范锻钢件超声波探伤的技术要求和操作规程，以确保锻钢件的质量和安全性。
超声波探伤是一种无损检测方法，可以用于检测锻钢件的内部缺陷，如裂纹、气孔、夹杂等。
本标准适用于各类锻钢件的超声波探伤。
2. 术语和定义2.1 超声波探伤：利用超声波传播和反射特性，检测和识别材料内部缺陷的无损检测方法。
2.2 锻钢件：以锻造方法制成的钢材件，包括各种形状和尺寸的零件。
3. 超声波探伤设备要求3.1 超声波探伤仪器应具备合适的频率范围和能量大小，以确保能有效检测和识别锻钢件内部缺陷。
3.2 控制系统应稳定可靠，能够准确控制超声波的传播路径和接收信号。
3.3 探头应选用适合锻钢件的形状和尺寸，以保证良好的探测效果。
3.4 超声波探伤设备应定期校准和维护，以保证其性能和准确度。
4. 操作规程4.1 准备工作4.1.2 清洁锻钢件表面，确保无尘和杂质。
4.1.3 安装适合锻钢件的探头，并保证其良好接触。
4.1.4 确定超声波探测方式和参数。
4.2 超声波检测4.2.1 将探头放置在待检锻钢件的表面，并在合适的角度下开始扫描。
4.2.2 根据超声波探测仪器的显示结果，检测和记录任何异常信号。
4.2.3 对于检测到的异常信号，应进行进一步评估和判定，以确定其是否为缺陷。
4.3 结果评估和记录4.3.1 根据超声波检测结果，评估锻钢件内部缺陷的性质和大小。
4.3.3 对于被确认为缺陷的锻钢件，应采取相应措施进行修复或淘汰。
5. 质量控制5.1 进行超声波探测前，应对探测仪器进行校准和质量控制。
5.2 在超声波探测过程中，应定期进行仪器效能和准确度的检验，并记录结果。
5.3 对于超声波探测结果不确定或有争议的锻钢件，应进行复检或其他适当的措施。
6. 安全注意事项6.1 操作人员应严格遵守相关安全操作规程。
6.2 使用超声波探测仪器时，应注意防护措施，避免超声波对人体造成伤害。
6.3 当发现超声波探测仪器存在故障或问题时，应立即停止使用并进行维修和处理。
超声波探伤方法
超声波探伤方法
超声波探伤（Ultrasonic Testing，UT）是一种广泛用于检测材料内部缺陷和确定材料性质的非破坏性检测方法。
它通过引入高频声波（超声波）来检测材料中的问题。
以下是超声波探伤的基本方法：
1.传感器选择：选择合适的超声波探头（传感器）。
传感器通常
包括发射晶体和接收晶体，它们能够产生和接收超声波脉冲。
2.超声波传播：发射晶体产生高频的超声波脉冲，这些脉冲穿透
被测材料，反射或散射回来，然后由接收晶体接收。
3.信号处理：接收到的超声波信号会被放大、整形和处理。
检测
设备会记录超声波传播的时间、幅度和其他参数。
4.A扫描：A扫描（Amplitude Scan）显示的是超声波信号的幅
度随时间的变化，用于检测材料内的缺陷或界面。
5.B扫描：B扫描（Brightness Scan）提供了材料内部的截面图
像，类似于医学超声成像。
它能够显示缺陷的位置和形状。
6.C扫描：C扫描（C-Scan）将材料切片成小块，然后显示各个
切片的超声波图像，以获取更多详细信息。
7.评估：根据A扫描、B扫描和C扫描的结果，分析和评估材料
内的缺陷，如裂纹、夹杂物、孔洞等。
8.校准：在进行实际检测之前，需要对设备进行校准，以确保测
量结果的准确性。
超声波探伤广泛用于各种应用领域，包括制造业、航空航天、建筑、医疗领域、材料科学等。
它可以用于检测焊缝的质量、钢材中的裂纹、
混凝土结构中的空隙，以及医学上用于成像人体内部的组织。
这是一种强大的非破坏性检测方法，可帮助提前发现材料和结构中的问题，确保安全和质量。
焊缝超声波探伤标准
焊缝超声波探伤标准焊接是制造业中常见的一种连接工艺，而焊缝的质量直接关系到焊接件的使用性能和安全性。
为了确保焊缝质量，超声波探伤技术被广泛应用于焊接质量检测中。
本文将介绍焊缝超声波探伤的标准和要点。
一、超声波探伤原理。
超声波探伤是利用超声波在材料中的传播特性来检测材料内部缺陷的一种无损检测技术。
当超声波遇到材料内部的缺陷时，会发生反射、散射或透射，通过对超声波的接收和分析，可以确定材料内部的缺陷类型、位置和大小。
二、焊缝超声波探伤标准。
1. 超声波探伤设备。
进行焊缝超声波探伤时，应选择适当的超声波探伤设备，包括超声波发射探头、接收探头、超声波检测仪器等。
设备的选择应符合相关标准要求，并经过校准和检定。
2. 探伤方法。
焊缝超声波探伤可以采用直接接触法、浸润法或者接触耦合法。
在选择探伤方法时，应根据具体情况和标准要求进行合理选择，并保证探伤过程中与焊缝的充分接触。
3. 探伤参数。
探伤参数包括超声波频率、波束角、增益、脉冲重复频率等。
在进行焊缝超声波探伤时，应根据焊缝的材料、厚度、几何形状等特点，合理选择探伤参数，并进行相应的调节和优化。
4. 探伤结果评定。
根据焊缝超声波探伤的标准，对探伤结果进行评定和判定。
根据探伤结果，判断焊缝内部是否存在缺陷，确定缺陷的类型、位置和大小，并进行相应的等级评定。
5. 报告和记录。
对焊缝超声波探伤的整个过程进行记录和报告，包括探伤设备的选择和校准、探伤方法和参数的选择、探伤结果的评定等内容，确保探伤过程的可追溯性和可复制性。
三、注意事项。
1. 操作人员应具备专业的超声波探伤技术知识和操作技能，严格按照相关标准和要求进行操作。
2. 探伤设备应定期进行维护和保养，确保设备的正常工作状态。
3. 在进行焊缝超声波探伤前，应对焊缝进行清洁和表面处理，保证探伤的准确性和可靠性。
四、结论。
焊缝超声波探伤是一种有效的焊接质量检测方法，对焊接件的质量和安全性具有重要意义。
严格按照相关标准和要求进行焊缝超声波探伤，可以有效地发现焊缝内部的缺陷，保证焊接件的质量和可靠性。
超声波探伤方法和通用探伤技术
超声波探伤方法和通用探伤技术超声波探伤方法虽然很多，各种方法的操作也不尽相同，但它们在探测条件、耦合与补偿、仪器的调节，缺陷的定位、定量、定性等方面却存在一些通用的技术同题，掌握这些通用技术对于发现缺陷并正确评价是很重要的。
第一节超声波探伤方法概述一、按原理分类超声波探伤方法按原理分类，可分为脉冲反射法、穿透法和共振法。
1.脉冲反射法超声波探头发射脉冲波到被检试件内，根据反射波的情况来检测试件缺陷的方法，称为脉冲反射法。
脉冲反射法包括缺陷回波法、底波高度法和多次底波法。
(1)缺陷回法：根据仪器示波屏上显示的缺陷波形进行判断的方法，称为缺陷回波法，该方法是反射法的基本方法。
图4.l是缺陷回波探伤法的基本原理；当试件完好时，超声波可顺利传播到达底面，探伤图形中只有表示发射脉冲T及底面回波B两个信号，如图4.1(a)所示。
若试件中存中缺陷，在探伤图形中，底面回波前有表示缺陷的回波F如图4.1(b)所示。
(2)底波高度法：当试件的材质和厚度不变时，底面回波高度应是基本不变的。
如果试件内存在缺陷，底面回波高度会下降甚至消失，如图4.2所示。
这种依据底面回波的高度变化判断试件缺陷情况的探伤方法，称为底波高度法。
底波高度法的特点在于同样投影大小的缺陷可以得到同样的指示，而且不出现盲区，但是要求被探试件的探测面与底面平行，耦合条件一致。
由于该方法检出缺陷定位定量不便，灵敏度较低，因此，实用中很少作为一种独立的探伤方法，而经常作为一种辅助手段，配合缺陷回波法发现某些倾斜的和小而密集的缺陷。
(3)多次底波法：当透入试件的超声波能量较大，而试件厚度较小时，超声波可在探测面与底面之间往复传播多次，示波屏上出现多次底波B1、B2、B3……。
如果试件存在缺陷，则由于缺陷的反射以及散射而增加了声能的损耗，底面回波次数减少，同时也打乱了各次底面回波高度依次衰减的规律，并显示出缺陷回波，如图4.3所示。
这种依据底面回波次数。
而判断试件有无缺陷的方法，即为多次底波法。
探伤方法与标准使用
注：涡流、漏磁统称电磁检测（EMI)
1.超声波探伤
超声检测是根据超声波与物质的相 互作用----超声波在弹性介质中的传 播和在异质界面上的反射、折射等 原理探测缺陷的检测方法。
纵波探伤（直探头入射）
横波探伤（斜探头入射）
注意与缺陷当量大小综合 判断缺陷性质
白点
④.缺陷回波静态波形：单峰；双峰；林状峰；草丛状峰。
注意与缺陷当量大小综合
中心夹杂 判断缺陷性质
疏松
缺陷回波静态波形：宽形－草状峰
断面夹杂
注意与缺陷当量大小综合 判断缺陷性质
缺陷回波静态波形：宽形－草状峰,影响底波，GCr15SiMn，220mm， 88KB0536，当量5.0
2.按缺陷当量统计
各种缺陷所占数量
当量直 径（mm）
2.0～ 3.2 ＞3.2～ 4.0 ＞4.0～ 5.0
中心 裂纹 １～ 多条
1
17
44
中心夹 杂
断面夹 杂
0
0
7
缩孔 0.5～ 1.5级
7
5
12
白点
中心疏 松
2～3级
0
13
0
11
0
5
备注
＞5.0
3
1
25
合计
65
8
49
0
29
低倍不允许 的缺陷比例
6 7(SEP1921-C级)
5 5(SEP1921-C级)
适用规格 截面：Φ □
（mm）
≥20 ≤100 ＞100 ≤200
＞200 ≥20 ≤80 ＞80 ≤150 ＞150 ≤200 ＞200 ≤230 ＞230 ≤320 ＞320
超声波探伤轨头核伤判伤标准
超声波探伤轨头核伤判伤标准
一、核伤尺寸
核伤尺寸是判断轨头核伤严重程度的重要指标之一。
根据超声波探伤结果，可以测量出核伤的直径和深度。
一般情况下，核伤直径大于1mm或深度大于2mm时，应判定为重伤。
对于直径小于1mm或深度小于2mm的核伤，应根据实际情况进行判定。
二、核伤深度
核伤深度是判断轨头核伤严重程度的另一个重要指标。
根据超声波探伤结果，可以测量出核伤的深度。
一般情况下，核伤深度大于2mm时，应判定为重伤。
对于深度小于2mm的核伤，应根据实际情况进行判定。
三、核伤位置
核伤位置也是判断轨头核伤严重程度的重要指标之一。
如果核伤位于轨头的关键部位，如轨颚、轨底等，则应判定为重伤。
如果核伤位于非关键部位，则应根据实际情况进行判定。
四、核伤数量
核伤数量也是判断轨头核伤严重程度的重要指标之一。
如果轨头上有多个核伤，则应判定为重伤。
如果只有一个或少数几个核伤，则应根据实际情况进行判定。
五、表面裂纹
表面裂纹也是轨头损伤的一种表现形式。
如果超声波探伤结果显示轨头表面存在裂纹，则应根据裂纹的长度、深度和位置进行判定。
如果裂纹较长、较深或位于关键部位，则应判定为重伤。
如果裂纹较短、较浅或位于非关键部位，则应根据实际情况进行判定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波探伤方法和探伤标准发布人：宁波三江检测有限公司发布时间：2005-12-22 8:51:24 浏览次数：32中华人民共和国国家标准钢焊缝手工超声波探伤方法和探伤结果分级 11345-89Method for manual ultrasonic testing and classificationof testing results for ferritic steel wdlds1 主题内容与适用范围本标准规定了检验焊缝及热影响区缺陷,确定缺陷位置、尺寸和缺陷评定的一般方法及探伤结果的分级方法.本标准适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验.本标准不适用于铸钢及奥氏体不锈钢焊缝;外径小于159mm的钢管对接焊缝;内径小于等于200mm的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝.2 引用标准ZB Y 344 超声探伤用探头型号命名方法ZB Y 231 超声探伤用探头性能测试方法ZB Y 232 超声探伤用1号标准试块技术条件ZB J 04 001 A型脉冲反射式超声探伤系统工作性能测试方法3 术语3.1 简化水平距离l’从探头前沿到缺陷在探伤面上测量的水平距离.3.2 缺陷指示长度△l焊缝超声检验中,按规定的测量方法以探头移动距离测得的缺陷长度.3.3 探头接触面宽度W环缝检验时为探头宽度,纵缝检验为探头长度,见图1.3.4 纵向缺陷大致上平行于焊缝走向的缺陷.3.5 横向缺陷大致上垂直于焊缝走向的缺陷.3.6 几何临界角β’筒形工件检验,折射声束轴线与内壁相切时的折射角.3.7 平行扫查在斜角探伤中,将探头置于焊缝及热影响区表面,使声束指向焊缝方向,并沿焊缝方向移动的扫查方法.3.8 斜平行扫查在斜角探伤中,使探头与焊缝中心线成一角度,平等于焊缝方向移动的扫查方法.3.9 探伤截面串列扫查探伤时,作为探伤对象的截,一般以焊缝坡口面为探伤截面,见图2.3.10 串列基准线串列扫查时,作为一发一收两探头等间隔移动基准的线.一般设在离探伤截面距离为0.5跨距的位置,见图2.3.11 参考线探伤截面的位置焊后已被盖住,所以施焊前应予先在探伤面上,离焊缝坡口一定距离画出一标记线,该线即为参考线,将作为确定串列基准线的依据,见图3.3.12 横方形串列扫查将发、收一组探头,使其入射点对串列基准线经常保持等距离平行于焊缝移动的扫查方法,见图4.3.13 纵方形串列扫查将发、收一组探头使其入射点对串列基准线经常保持等距离,垂直于焊缝移动的扫查方法,见图4.4 检验人员4.1 从事焊缝探伤的检验人员必须掌握超声波探伤的基础技术,具有足够的焊缝超声波探伤经验,并掌握一定的材料、焊接基础知识.4.2 焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核,并持有相考核组织颁发的等级资格证书,从事相对应考核项目的检验工作.注:一般焊接检验专业考核项目分为板对接焊缝;管件对接焊缝;管座角焊缝;节点焊缝等四种.4.3 超声检验人员的视力应每年检查一次,校正视力不得低于1.0.5 探伤仪、探头及系统性能5.1 探伤仪使用A型显示脉冲反射式探伤仪,其工作频率范围至少为1-5MHz,探伤仪应配备衰减器或增益控制器,其精度为任意相邻12dB误差在±1dB内.步进级每档不大于2dB, 总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%.5.2 探头5.2.1 探头应按ZB Y344标准的规定作出标志.5.2.2 晶片的有效面积不应超过500mm2,且任一边长不应大于25mm.5.2.3 声束轴线水平偏离角应不大于2°.5.2.4 探头主声束垂直方向的偏离,不应有明显的双峰,其测试方法见ZB Y231.5.2.5 斜探头的公称折射角β为45°、60°、70°或K值为1.0、1.5、2.0、2.5,折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过±0.1),前沿距离的偏差应不大于1mm.如受工件几何形状或探伤面曲率等限制也可选用其他小角度的探头.5.2.6 当证明确能提高探测结果的准确性和可靠性,或能够较好地解决一般检验时的困难而又确保结果的正确,推荐采用聚焦等特种探头.5.3 系统性能5.3.1 灵敏度余量系统有效灵敏度必须大于评定灵敏度10dB以上.5.3.2 远场分辨力a.直探头:X≥30dB;b.斜探头:Z≥6dB.5.4 探伤仪、探头及系统性能和周期检查5.4.1 探伤仪、探头及系统性能,除灵敏度余量外,均应按ZB J04 001的规定方法进行测试.5.4.2 探伤仪的水平线性和垂直线性,在设备首次使用及每隔3个月应检查一次.5.4.3 斜探头及系统性能,在表1规定的时间内必须检查一次.6 试块6.1 标准试块的形状和尺寸见附录A,试块制造的技术要求应符合ZB Y232的规定,该试块主要用于测定探伤仪、探头及系统性能.6.2 对比试块的形状和尺寸见附录B.6.2.1 对比试块采用与被检验材料相同或声学性能相近的钢材制成.试块的探测面及侧面,在以2.5MHz以上频率及高灵敏条件下进行检验时,不得出现大于距探测面20mm 处的Φ2mm平底孔反射回来的回波幅度1/4的缺陷回波.6.2.2 试块上的标准孔,根据探伤需要,可以采取其他形式布置或添加标准孔,但应注意不应与试块端角和相邻标准孔的反射发生混淆.6.2.3 检验曲面工件时,如探伤面曲率半径R小于等于W2/4时,应采用与探伤面曲率相同的对比试块.反射体的布置可参照对比试块确定,试块宽度应满足式(1):b≥2λ S/De (1)式中 b----试块宽度,mm;λ--波长,mm;S---声程,m;De--声源有效直径,mm6.3 现场检验,为校验灵敏度和时基线,可以采用其他型式的等效试块.7 检验等级7.1 检验等级的分级根据质量要求检验等级分为A、B、C三级,检验的完善程度A级最低,B级一般,C级最高,检验工作的难度系数按A、B、C顺序逐级增高.应按照工件的材质、结构、焊接方法、使用条件及承受载荷的不同,合理的选用检验级别.检验等级应接产品技术条件和有关规定选择或经合同双方协商选定.注:A级难度系数为1;B级为5-6;C级为10-12.本标准给出了三个检验等级的检验条件,为避免焊件的几何形状限制相应等级检验的有效性,设计、工艺人员应考虑超声检验可行性的基础上进行结构设计和工艺安排. 7.2 检验等级的检验范围7.2.1 A级检验采用一种角度的探头在焊缝的单面单侧进行检验,只对允许扫查到的焊缝截面进行探测.一般不要求作横向缺陷的检验.母材厚度大于50Mm时,不得采用A级检验.7.2.2 B级检验原则上采用一种角度探头在焊缝的单面双侧进行检验,对整个焊缝截面进行探测.母材厚度大于100mm时,采用双面双侧检验.受几何条件的限制,可在焊缝的双面半日侧采用两种角度探头进行探伤.条件允许时应作横向缺陷的检验.7.2.3 C级检验至少要采用两种角度探头在焊缝的单面双侧进行检验.同时要作两个扫查方向和两种探头角度的横向缺陷检验.母材厚度大于100mm时,采用双面侧检验.其他附加要求是:a.对接焊缝余高要磨平,以便探头在焊缝上作平行扫查;b.焊缝两侧斜探头扫查经过的母材部分要用直探头作检查;c.焊缝母材厚度大于等于100mm,窄间隙焊缝母材厚度大于等于40mm时,一般要增加串列式扫查,扫查方法见附录C.8 检验准备8.1 探伤面8.1.1 按不同检验等级要求选择探伤面.推荐的探伤面如图5和表2所示.8.1.2 检验区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30%的一段区域,这个区域最小10mm,最大20mm,见图6.8.1.3 探头移动区应清除焊接飞溅、铁屑、油垢及其他外部杂技.探伤表面应平整光滑,便于探头的自由扫查,其表面粗糙度不应超过6.3μm,必要时应进行打磨:a.采用一次反射法或串列式扫查探伤时,探头移动区应大于1.25P:P=2δtgβ (2)或P=2δK (3)式中 P----跨距,mm;δ--母材厚度,mmb.采用直射法探伤时,探头移动区应大于0.75P.8.1.4 去除余高的焊缝,应将余高打磨到与邻近母材平齐.保留余高的焊缝,如焊缝表面有咬边,较大的隆起凹陷等也应进行适当的修磨,并作圆滑过渡以影响检验结果的评定.8.1.5 焊缝检验前,应划好检验区段,标记出检验区段编号.8.2 检验频率检验频率f一般在2-5MHz范围内选择,推荐选用2-2.5MHz公称频率检验.特殊情况下,可选用低于2MHz或高于2.5MHz的检验频率,但必须保证系统灵敏度的要求.8.3 探头角度8.3.1 斜探头的折射角β或K值应依据材料厚度,焊缝坡口型式及预期探测的主要缺陷来选择.对不同板厚推荐的探头角度和探头数量见表2.8.3.2 串列式扫查,推荐选用公称折射角为45°的两个探头,两个探头实际折射角相差不应超过2°,探头前洞长度相差应小于2mm.为便于探测厚焊缝坡口边缘未熔合缺陷,亦可选用两个不同角度的探头,但两个探头角度均应在35°-55°范围内.8.4 耦合剂8.4.1 应选用适当的液体或糊状物作为耦合剂,耦合剂应具有良好透声性和适宜流动性,不应对材料和人体有作用,同时应便于检验后清理.8.4.2 典型的耦合剂为水、机油、甘油和浆糊,耦合剂中可加入适量的"润湿剂"或活性剂以便改善耦合性能.8.4.3 在试块上调节仪器和产品检验应采用相同的耦合剂.8.5 母材的检查采用C级检验时,斜探头扫查声束通过的母材区域应用直探头作检查,以便探测是否有有探伤结果解释的分层性或其他缺陷存在.该项检查仅作记录,不属于对母材的验收检验.母材检查的规程要点如下:a.方法:接触式脉冲反射法,采用频率2-5MHz的直探头,晶片直径10-25mm;。
