星载合成孔径雷达技术的应用研究
机载-星载超高分辨率SAR成像技术研究
机载-星载超高分辨率SAR成像技术研究机载/星载超高分辨率SAR成像技术研究摘要：合成孔径雷达（Synthetic Aperture Radar, SAR）是一种重要的遥感技术，能够在不受天气和时间限制的情况下获取地球表面的高分辨率图像。
随着科学技术的不断进步，机载和星载超高分辨率SAR成像技术逐渐成为研究的热点。
本文将对机载/星载超高分辨率SAR成像技术进行探讨，并介绍其在不同领域的应用现状。
一、引言在过去的几十年里，SAR成像技术由于其具有天气无关、时间无关以及能够穿透云层的优势而被广泛应用于地球观测领域。
传统的SAR系统通常由地面平台上的雷达设备进行成像，然而其分辨率受到很大限制。
为了获得更高的分辨率，机载和星载超高分辨率SAR成像技术应运而生。
二、机载/星载超高分辨率SAR成像技术原理机载和星载超高分辨率SAR成像技术的实现主要基于合成孔径雷达的原理。
合成孔径雷达通过积分多个位置的雷达回波信号，使雷达的有效孔径变大，从而提高成像分辨率。
机载和星载超高分辨率SAR成像技术通过增加合成孔径长度和提高雷达频率来进一步提高分辨率。
三、机载/星载超高分辨率SAR成像技术的关键技术1. 平台稳定性技术：机载和星载平台的稳定性对超高分辨率SAR成像至关重要。
在机载平台上，通过增加飞机的稳定性和使用惯性测量单元等技术手段来保证平台的稳定。
在星载平台上，通过使用高精度的姿态控制系统来维持卫星的稳定。
2. 数据处理技术：机载和星载超高分辨率SAR系统会产生大量的雷达数据，对这些数据进行高效、准确的处理是关键。
数据处理技术包括相位校正、多普勒频率校正、图像聚焦等环节。
3. 雷达参数优化技术：机载和星载超高分辨率SAR系统的参数选择对成像效果有很大影响。
通过优化雷达参数，如频率、波长、轨道高度等，可以最大限度地提高成像分辨率。
四、机载/星载超高分辨率SAR成像技术的应用研究机载和星载超高分辨率SAR成像技术广泛应用于地球观测、气象监测、城市规划、环境保护等领域。
合成孔径雷达技术及其应用研究
合成孔径雷达技术及其应用研究摘要：合成孔径雷达是一种高分辨率的而为成像雷达，实际应用的过程中应用信号处理技术来进行脉冲压缩，进而获取高分辨率的成像，有着重要的应用意义，文章就此展开分析。
关键字：雷达技术；合成孔径；环境治理1、前言合成孔径雷达实际应用的过程中使用主动式的工作方式，主要是在微波频段工作，有着良好的穿透能力，可以进行全天候全天时工作，尤其适合大面积地表成像工作的开展。
2、SAR技术在林业中的应用在提供丰富的植被和土壤信息以及估测森林生物量和树高方面,SAR技术都具有显著优势。
2.1森林源调查相对于可见光和红外光等光学传感器,SAR遥感不受天气因素的干扰,能够穿透云层和树林对地面成像。
此外,波长较长的电磁波还对地物有一定的穿透能力,可对地表以下做进一步观测。
这一特征在林业调查中有其特定的优势,使SAR技术备受林业研究者推崇。
目前,欧空局的TerraSAR-X数据被应用于森林资源调查,包括区域林木覆盖率调查、主要树种的分布情况调查、林业生产状况(林分质量、林木蓄积等)调查,以及林区基础设施建设和森林资源控制(评估资源损失和资源变化的动态监测)等。
TerraSAR-X显示了其特有的优势:灵活的成像模式、快速的访问能力、高重复访问频率、高分辨率成像能力和稳定的数据持续性。
2007年,巴西有效地利用ScanSar监测了原始森林的采伐状况,取得了较为理想的结果。
SAR干涉测量可获得地面目标的方位、距离、高度三维信息,在空间上对二维遥感数据进行补充,使得近年来获得三维信息又出现了新的途径。
ln SAR技术不仅可以用于产生森林分布图,对森林进行静态研究,而且可以利用雷达卫星高时间分辨率的特点,使用不同时相的雷达数据,对森林进行动态监测。
利用InSAR技术可编绘出时间动态变化的森林分布图,用于监测森林皆伐迹地、大面积滥砍滥伐、落叶(大量、大面积)、林分高生长、林分疏密度变化和采伐迹地森林再生情况。
2.2林业规划和森林分类无论20世纪90年代原苏联发射的ALMAZ-1SAR卫星以及日本的JERS-1资源卫星,还是目前加拿大的Radar-satSAR,都显示出利用SAR技术在有效观测森林资源的同时可以提供大尺度的高分辨率雷达图像,从而高效地绘制森林分类图,为林业区划提供依据。
星载SAR图像处理技术研究
星载SAR图像处理技术研究摘要：星载合成孔径雷达（SAR）是一种通过向地面发射雷达波并接收反射波来生成高分辨率图像的遥感技术。
而星载SAR图像处理技术是分析和提取这些图像中的信息的重要方法。
本文围绕星载SAR图像处理技术展开研究，包括数据预处理、图像质量评估、特征提取、图像分类等方面的内容。
通过对不同处理方法的汇总和分析，我们可以更好地理解和应用星载SAR图像处理技术。
1. 引言星载合成孔径雷达(SAR)是一种在制定区域和特定时间收集大量多角度雷达散射数据的先进技术。
SAR可以在白天或夜间、晴天或阴天，甚至穿透云层等复杂条件下获取地面信息。
星载SAR图像通常包含丰富的信息和细节，但也存在着噪声、模糊和干扰等问题，因此图像处理是必要的。
2. 数据预处理数据预处理是星载SAR图像处理的首要环节。
数据预处理的目标是减少噪声、增强图像质量，并为后续处理提供良好的基础。
常用的数据预处理方法包括去斑点噪声、矫正斜视效应和射频干扰等。
去斑点噪声的方法可以根据噪声的性质和统计特性进行选择。
而对矫正斜视效应，则需要进行几何矫正和辐射矫正，以进行图像校正和恢复。
另外，射频干扰是星载SAR图像处理中常见的问题，可以通过滤波和去噪等方法进行处理。
3. 图像质量评估图像质量评估是判断图像处理效果的重要方法，也是星载SAR图像处理技术的关键环节之一。
常用的图像质量评估指标包括信噪比(SNR)、二维均匀性指数(2DUI)和边缘保持指数(EPI)等。
信噪比可以用来评估图像的清晰度，主要用来判断图像的噪声水平。
二维均匀性指数可以评估图像均匀性，从而判断图像的质量。
边缘保持指数可以评估图像边缘保持能力，用于评估图像的清晰度和细节保持程度。
4. 特征提取特征提取是星载SAR图像处理的重要任务之一，用于从图像中提取有用的信息和特征。
不同的特征提取方法适用于不同的应用领域和目标。
常见的特征包括纹理特征、形状特征和频谱特征等。
纹理特征主要用于描述图像表面的纹理和结构，如纹理粗糙度、纹理方向和纹理对比度等。
合成孔径雷达的物理原理及其在军事上的应用
心，把信息化武器装备动员的技术扩散能力和生产 工技术、先进成形与连接技术、专用设备与自动化
扩张能力作为平时准备的重点，在人员、设备、生 技术、柔性生产技术，重点加强新武器装备的研发
产技术等方面进行准备，着力提高其战时紧急扩产 设计能力以及系统集成、总装和检测能力，在武器
能力，通过实时、精确、定向、高效的转化，保障 装备采购规模较小的情况下，进行敏捷制造、精益
（２）
该式表明：分辨力与波长和目标距离无关，与 天 线 的 孔 径 尺 寸 成 正 比 。这 恰 好 与 经 典 结 果（ １ ）式 相反，在经典雷达中，天线越大分辨力越高，而在
由此式可以看出，要提高分辨力只有减小波长 合成孔径雷达的情况下，却是天线越小分辨力越高，
和增大天线方向孔径这两种方法，但这两种方法的 最适合于机载、星载使用。
天线在图 １ 中的每
合成孔径雷达与普通雷达的重要区别在于它在 一个天线阵元位置上分时发射一次电磁波，以代替
方位和距离两个方向上都能获得很高的几何分辨力， 大孔径天线阵列同时发射电磁波。然后把从目标返
从而能对被测目标实现二维成像。
回的每一个回波信号储存起来，再根据电磁波的迭
方位向是通过雷达载体（飞机）的运动，形成 加原理把接收到的回波信号进行迭加，便能得到大
达在役，最高分辨力可达 ０ ． １ ｍ （Ｌ Ｙ Ｎ Ｘ 雷达）。
三、合成孔径雷达的未来发展
未来战争将是空地一体化战争，目标的密集度
高，需要未来的侦察设备能够提供大面积、全空域
目标的不同物理性质。随着应用领域的扩大和要求
的不断增加，合成孔径雷达正向高分（ 下转第 １ ８ 页）
２００４ 年第 ４期 国防技术基础 － ５ －
３．借助虚拟动员，提高军工企业的耦合能力与 防科技企业的安全与保密工作，提高我国在武器装
星载InSAR技术在地质灾害监测领域的应用
星载 InSAR技术在地质灾害监测领域的应用摘要：InSAR是一项太空对地球开展的三维成像技术，它象征着空间遥感已进入一个新的阶段，即从二维信息获取变为三维信息获取，这一巨大的变化为大地测量引来一场较大的变革，且这一项技术是研究地质灾害的先进工具。
本文论述了星载InSAR技术在地质灾害监测领域的应用。
关键词：星载InSAR技术；地质灾害监测；应用一、星载InSAR技术概述1、内涵。
InSAR技术的全称是合成孔径雷达干涉技术，是一种现代化新型地面变形测量技术和手段。
以波的干涉为主，利用平行飞行的两个分离雷达天线去获取同一个区域两幅微型图像，或利用同一个雷达对同一个区域重复飞行两次，进而获得两幅微波图像。
随着科技水平的提升，GPS技术(全球定位系统)成为了测量地面变形的主要工具和手段之一，但此技术的测量也只能得到部分离散点，在点与点间也会造成大量重要信息的丢失。
而InSAR技术的诞生，为地质灾害监测工作带来了极大的便利，不仅工作效率高，且能突破GPS技术在测点中造成的信息丢失问题，进而提升测量精度。
此外，若在地质灾害监测中，能将GPS技术和InSAR技术进行有机结合，测量效果和精度俱佳。
2、优势①大范围全天候。
星载InSAR技术通过卫星雷达获取数据，覆盖范围广，可达几百甚至上千平方公里，且卫星雷达监测可穿透云层、无昼夜之分，能实现全天候监测。
②高精度高分辨率。
SAR卫星传感器空间分辨率高，地表监测精度达厘米甚至毫米级，可连续捕获持续较慢发展的边坡活动。
③可监测人员无法进入区域，成本低。
星载InSAR技术使用卫星SAR数据，无需设置地面基准点；从经济角度来看，虽然数据成本高，但由于一次性监测和分析面积大，总体造价较低。
二、地质灾害监测领域的应用1、地震形变监测。
DInSAR技术应用于地震形变监测的研究最早可追溯到1993年。
另外，根据地震周期概念，地震周期可分为震间、同震和震后三个阶段。
其中震间阶段是指两次地震间，地壳相对稳定的运动，时间尺度从几十年到上千年；同震阶段是指地震发生时，断层发生破裂和岩石快速滑动，通常持续几秒到几分钟；震后阶段是指地震发生后的几年到几十年时间。

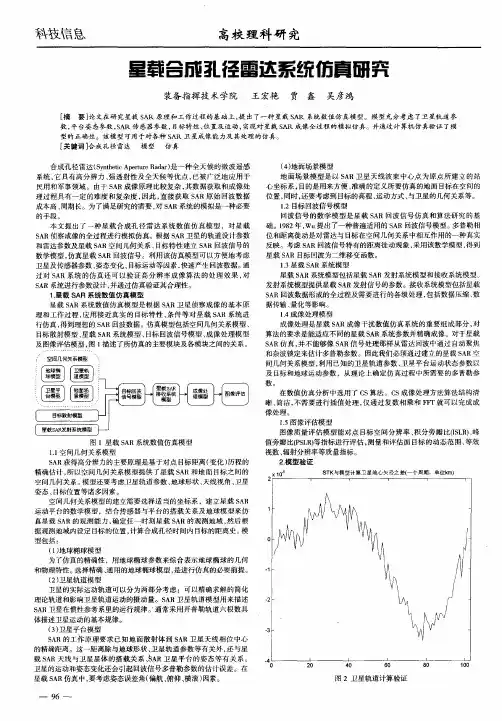

星载合成孔径雷达系统仿真研究
空 间 几何 关 系模 型
图 ｌ星载 Ｓ ＡＲ系统数值仿真模型 １１ ． 空间几何关 系模型 Ｓ Ｒ获得高分辨力的主要原理是基于对 点 目标距 离（ Ａ 变化 ） 历程 的 精 确估计 ， 以空间几何关系模型提供了星载 Ｓ Ｒ和地面 目标之间 的 所 Ａ 空间几何关系。 模型还要考虑卫星轨道参数、 地球形状 、 天线视 角 、 卫星 姿态、 目标位置等诸多因素。 空间几何关 系模型的建立需要选择适 当的坐标系 ，建立星载 Ｓ Ｒ Ａ 运动平台的数学模型 ，结合传感器与平 台的搭载关系及地球模型来仿 真星载 Ｓ Ｒ的观测能力 ， Ａ 确定 任一时刻星载 Ｓ Ｒ的观测地 域 ， Ａ 然后根 据观测地域内设定 目标 的位置 ， 计算合成孔径 时间 内目标的距离史 。 模 型包括 ： （ ） 椭 球 模 型 １ 地球 为了仿真的精确性 ，用地球椭球参数来综合表示地球椭球的几何 和物理特性 。 选择精确 、 通用的地球椭球模型 ， 是进行仿真 的必要前提。 （） ２卫星轨道模 型 卫星的实际运动轨道 可以分为两部分考虑 ：可以精确求解的简化 理论轨道 和影响卫星轨道运动的摄动量。Ｓ Ｒ卫星轨道模型用来描述 Ａ Ｓ Ｒ卫星在惯性参考系里的运行规律。 通常采用开普 勒轨道六 根数具 Ａ ‘
据传输 、 量化等影响。 １ ． 像 处 理模 型 ４成 成像处理是星载 Ｓ Ｒ成像干扰数值仿真 系统 的重要组成部分 ， Ａ 对 算法 的要求是能适应不 同的星载 Ｓ Ｒ系统参数并精确成像 。对于星载 Ａ Ｓ Ｒ仿真 ， 能够像 Ｓ Ｒ信号处理那样从雷达 回波 中通过 自 Ａ 并不 Ａ 动聚焦 和杂波锁定来估计 多普勒参数。因此我们 必须通过建立的星载 Ｓ Ｒ空 Ａ 间几何关系模 型， 利用 已知的卫星轨道参数 、 卫星平台运动状 态参数 以 及 目标和地球运动参数 ，从理论上确定仿真过程 中所需要的多普勒参
合成孔径雷达遥感原理及应用简介(二)
与聚焦系统比较 ,发现非聚焦系统的分辨率与波
长 、斜距相关 ,而聚焦的结果则与波长 、斜距无关 ,仅与
天线孔径有关 。
典型的星载系统 :l～10m λ, ～10cm , Ro ～103 Km 。 采用真实孔径雷达系统 , rar ～5000m ;若采用非聚焦合 成孔径雷达系统 ,结果 rapu ～200m ,仍无法满足实用需 求 ;采用聚焦的合成孔径雷达系统 ,结果为 5m 。
(2) 多普勒波束锐化的观点
①聚焦的多普勒波束锐化方法
最初的合成孔径雷达是由 Carl Wiley 于五十年代
初为军方研制的 ,成果处于保密状态达十多年 ,直到六
十年代后期才解密 。虽然五十年代后期就开始使用
“合成孔径”一词 ,但 Wiley 当时研制的却是叫作多普勒
波束锐化器的装置 。
如图 9 所示 ,雷达飞行速度为 u ,高度为 h ,沿 X 轴
飞行 , 距原点 x r , 雷达位置为 ( x r , O , h) , 目标位置为 ( xt , yt , O) 。波束的半功率等值线为椭园 , 即角度分辨
范围实际上是个窄的扇形波束 。沿航迹方向 , 波束宽度
为βh ,围绕目标的多普勒频率间隔 Δf D 等于多普勒滤 波器带宽 B Df 。
目标的多普勒频率为 f Dt = - 2 u ( X r - Xt) / (λR) ,
越大 ,因而最终聚焦的合成孔径雷达方位分辨率与斜
距无关 。
②非聚焦的合成孔径雷达
上面介绍的合成孔径雷达各阵元信号需进行相位
补偿 ,以便严格进行同相相干叠加 。这种方案大大改
善了方位分辨率 ,但实现的代价也很大 ,设备和算法复
杂 。实践中人们提出一种折衷方法 : 非聚焦的合成孔
合成孔径雷达 应用场景
合成孔径雷达应用场景合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用运动平台（如卫星、飞机或舰船）上的雷达设备通过合成的方式获取高分辨率、高精度雷达图像的技术。
与传统雷达相比，SAR具有独特的特点和广泛的应用场景。
1. 军事侦察与情报收集合成孔径雷达在军事领域具有重要的应用，可以通过对地面目标进行高分辨率成像，获取具有丰富细节信息的图像。
这一技术可以用于军事侦察、目标识别和情报收集等领域，有助于提高作战能力、增强决策支持。
2. 地质勘探与资源调查合成孔径雷达可以在地表以下多米至数十米深度范围内，探测到地下的地质和水文构造的细微变化。
通过雷达反射信号的分析，可以获取地下岩层结构、水资源分布、地下油气藏等重要信息，是石油、地质和水文勘探的重要手段。
3. 气象灾害监测与预警合成孔径雷达可以获取大范围、高时空分辨率的天气图像，包括降雨型态、风速、降水量等信息。
通过对这些信息的分析，可以实现对气象灾害如台风、暴雨、洪水等的监测与预警，有助于减轻自然灾害对人类和财产的损失。
4. 海洋监测与资源调查合成孔径雷达可实现对海洋表面的测量，如海浪、海流、海洋表面高度等参数。
这些数据对于海洋环境监测、海上交通管理、渔业资源调查等具有重要意义。
同时，合成孔径雷达还可通过反射信号对海洋底质地形进行测量，帮助寻找潜艇、探测水下障碍物，是海洋领域的重要工具。
5. 土地利用与城市规划合成孔径雷达可以获取高分辨率、大范围的地表图像，包括土地利用类型、地表变化等信息。
这些数据对于土地利用规划、城市建设规划等有着重要作用。
同时，合成孔径雷达还可以获取建筑物的高程、形状等信息，为城市规划和建筑工程提供精准数据。
总之，合成孔径雷达作为一种高分辨率、高精度的雷达成像技术，具有广泛的应用场景。
在军事、地质、气象、海洋和城市等领域，合成孔径雷达都能够提供有价值的信息，对于提高工作效率、改善决策能力、减轻灾害风险等具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
星载合成孔径雷达技术的应用研究
合成孔径雷达（Synthetic Aperture Radar, SAR）是一种利用微波辐射对地面进
行成像的技术，可以获得高质量的地图和图像。
在军事、民用航空、海洋勘探和地质勘察等诸多领域都有着广泛的应用。
而随着航天技术的不断发展，星载合成孔径雷达技术也逐渐成熟。
本文将对星载合成孔径雷达技术的应用进行研究和讨论。
一、星载合成孔径雷达技术的原理
合成孔径雷达技术是一种利用长距离行进波的相位比较来达到成像的技术，它
的成像原理就是按一定的方向扫描地面目标，收集散射回波信号，通过多个平移并叠加，形成高质量的成像结果。
而星载合成孔径雷达则是将合成孔径雷达技术应用于卫星上，利用卫星的自身
运动及轨道特性，相比于地面雷达，其具有更大的探测距离和更高的空间分辨率。
并且，星载合成孔径雷达可以达到全地球覆盖，使其成为获取地球大尺度物体及区域信息的重要手段。
二、星载合成孔径雷达的应用
1.军事领域
星载合成孔径雷达在军事领域有着广泛的应用，可以实现监控、侦察、目标识
别和导航等多种功能，如防御系统可以通过雷达系统来对空域进行实时监控，以应对突发事件，更好的保障国家的安全；同时，星载合成孔径雷达技术还可以被应用于导弹制导和实时目标跟踪，提高了现代化武器的精确度和有效性。
2.海洋勘探
星载合成孔径雷达技术被广泛应用于海洋勘探领域，例如海洋浅层地质勘察、
海域环保监测、海洋气象预报、海上航行等。
通过星载合成孔径雷达技术进行观测，
可以获取海洋表层情况和底部结构信息，使海洋能源、矿产、水文学、和环境研究等领域得以得到发展。
3.地质勘探
星载合成孔径雷达技术在地质勘探领域有着巨大的潜力。
由于其可以探测地表及地下的情况，对地下矿物资源和石油天然气储藏等领域的勘探有着重要价值。
此外，星载合成孔径雷达技术在地震、火山、冰川等自然灾害监测方面也具有重要作用，能够提供实时或预警的灾害信息，为人们的生命和财产安全提供有力保障。
三、未来的发展和前景
随着科技的不断发展和航天技术的不断进步，星载合成孔径雷达技术的应用将会越来越广泛。
目前国内主要的研究机构和企业已经开始了相应的研发工作，加大技术创新和应用前景的推广力度。
未来星载合成孔径雷达技术将会越来越普及，更加成熟稳定，应用前景将会进一步扩大，效果将会更好。
总之，星载合成孔径雷达技术具有广泛的应用领域，包括军事、海洋勘探和地质勘探等各个领域。
虽然星载合成孔径雷达技术还需要大量的研发和应用实践，但随着逐步的完善和应用，它将会成为一个不可替代的信息获取和监测手段，为国家的经济发展和人类的幸福做出更大的贡献。
