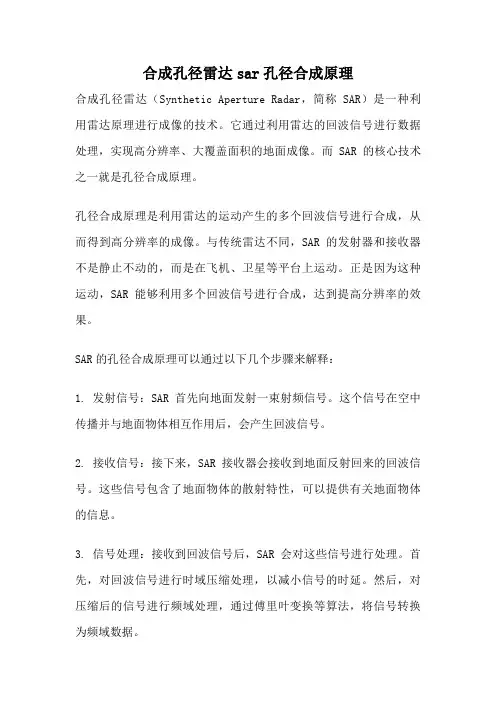

合成孔径雷达sar孔径合成原理

合成孔径雷达sar孔径合成原理

合成孔径雷达sar孔径合成原理合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种利用雷达原理进行成像的技术。

它通过利用雷达的回波信号进行数据处理,实现高分辨率、大覆盖面积的地面成像。

而SAR的核心技术之一就是孔径合成原理。

孔径合成原理是利用雷达的运动产生的多个回波信号进行合成,从而得到高分辨率的成像。

与传统雷达不同,SAR的发射器和接收器不是静止不动的,而是在飞机、卫星等平台上运动。

正是因为这种运动,SAR能够利用多个回波信号进行合成,达到提高分辨率的效果。

SAR的孔径合成原理可以通过以下几个步骤来解释:1. 发射信号:SAR首先向地面发射一束射频信号。

这个信号在空中传播并与地面物体相互作用后,会产生回波信号。

2. 接收信号:接下来,SAR接收器会接收到地面反射回来的回波信号。

这些信号包含了地面物体的散射特性,可以提供有关地面物体的信息。

3. 信号处理:接收到回波信号后,SAR会对这些信号进行处理。

首先,对回波信号进行时域压缩处理,以减小信号的时延。

然后,对压缩后的信号进行频域处理,通过傅里叶变换等算法,将信号转换为频域数据。

4. 孔径合成:在信号处理的过程中,SAR会利用雷达平台的运动信息,将多个回波信号进行合成。

SAR的雷达平台在运动过程中,相当于一个虚拟的大孔径天线,可以接收到多个不同位置的回波信号。

通过对这些信号进行合成处理,可以得到高分辨率的成像结果。

5. 成像显示:最后,SAR将合成后的信号进行成像显示。

利用合成的回波信号,SAR可以得到高分辨率、清晰度高的地面图像。

这些图像可以用于地质勘探、军事目标识别、环境监测等领域。

需要注意的是,SAR的孔径合成原理要求雷达平台在运动过程中保持稳定,并且要有较高的精度。

这样才能保证合成后的图像质量。

此外,SAR的孔径合成原理也要求对回波信号进行准确的处理和合成算法。

只有在合适的处理和算法下,才能获得理想的成像结果。

合成孔径雷达成像技术及应用

合成孔径雷达成像技术及应用

合成孔径雷达成像技术及应用合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种基于雷达技术的成像方法。

它利用了雷达回波信号的相位差异来合成一个大型的接收器孔径,从而提高雷达的分辨率和成像质量。

合成孔径雷达成像技术在军事、航空航天、地质勘探、环境监测等领域有着广泛的应用。

合成孔径雷达技术的基本原理是利用雷达发射信号与目标反射回来的信号之间的相对运动,通过对多个回波信号进行叠加处理,实现高分辨率的成像。

相对于传统雷达,合成孔径雷达不需要像传统雷达一样依赖于电磁波的波束扫描来进行探测,而是通过在距离和方位方面进行序列化的接收,使接收孔径长度远大于发射孔径长度,从而实现较高分辨率的成像。

合成孔径雷达成像的核心技术是信号处理和图像重建。

信号处理主要包括多普勒补偿、距离校正、视角效应校正等步骤。

多普勒补偿用于消除目标回波信号因相对速度引起的频率偏移,距离校正用于纠正由于平台高度变化引起的距离偏差,视角效应校正用于补偿因角度变化所引起的干涉效应。

经过信号处理后,可以得到目标回波信号的相位信息和强度信息。

在图像重建中,采用了一种被称为反向合成孔径雷达(Inverse Synthetic Aperture Radar,简称ISAR)的技术。

ISAR通过将雷达回波信号变换到频域,然后应用逆变换恢复成时域信号,从而实现图像的重建。

ISAR技术主要依赖于高分辨率的目标运动,通过目标在回波信号中的频率调制提供有关目标的细节信息。

通过对多个回波信号进行叠加和相位编码,可以获得高分辨率的目标图像。

合成孔径雷达成像技术具有许多优点。

首先,它可以实现在任意天气条件下对地面目标进行成像,不受光线、云层等地气条件的影响。

其次,合成孔径雷达可以产生高分辨率的成像结果,对于目标进行细节分析和精确定位具有重要意义。

此外,合成孔径雷达还可以实现夜间成像和全天候监测,具有广泛的应用前景。

合成孔径雷达成像技术在军事领域有着重要的应用。

合成孔径雷达原理

合成孔径雷达原理

合成孔径雷达原理合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种利用合成孔径技术获取地面目标信息的雷达系统。

合成孔径雷达通过利用雷达与飞行器(如卫星、飞机等)的运动合成一个大孔径,在距离上实现超分辨能力,从而实现对地面目标的高分辨率成像。

合成孔径雷达的工作原理如下:首先,发射器发射一束雷达波束,并接收目标反射回来的信号。

接收到的信号经过放大和混频等处理后,得到一连串雷达回波数据。

然后,这些回波数据被存储下来。

为了实现合成孔径雷达的高分辨率成像,需要通过飞行器的运动合成一个大孔径。

首先,飞行器沿着固定轨迹匀速飞行,在飞行的过程中,持续接收并记录目标的回波数据。

这些回波数据来自不同位置、不同时间上的目标反射。

在数据处理阶段,首先根据飞行器的速度和航向信息对回波数据进行校正,以消除因飞行器运动而引入的效应。

然后,将校正后的回波数据进行时域信号处理,如滤波、相位校正等。

接着,利用这些回波数据,进行合成孔径处理。

合成孔径处理的目标是将由不同位置和时间上的多个小孔径雷达所获取的回波数据合成为一个大孔径。

通常采用的方法是将这些回波数据叠加在一起,通过加权平均的方式获取高分辨率成像结果。

加权的原则是使得距离较远的目标点,其在不同位置和时间上的回波数据相位一致,从而进行叠加时能够增强目标特征。

最后,根据合成孔径雷达的系统参数和地面场景的需求,进行进一步的数据处理,如图像去噪、图像增强等操作,得到清晰的高分辨率合成孔径雷达图像。

总之,合成孔径雷达通过利用合成孔径技术,通过飞行器的运动合成一个大孔径,实现了对地面目标的高分辨率成像。

这种雷达系统在军事、航空、地质勘探等领域具有广泛的应用前景。

合成孔径雷达的现状与发展趋势

合成孔径雷达的现状与发展趋势

二、合成孔径雷达现状
然而,目前合成孔径雷达技术还存在一些问题,如图像质量不稳定、处理速 度慢、无法识别特定目标等。此外,由于合成孔径雷达系统的复杂性和成本较高, 也限制了其应用范围。
三、合成孔径雷达发展趋势
三、合成孔径雷达发展趋势
随着技术的不断进步和应用需求的增长,合成孔径雷达未来的发展将趋向于 高分辨率、高灵敏度、宽测绘带以及多模式多波段的发展。
2、国外现状和趋势
2、国外现状和趋势
全球范围内,合成孔径雷达卫星技术发展迅速。商业公司如Planet Labs、 DigitalGlobe等纷纷推出具有高性能的SAR卫星,以满足不同用户的需求。同时, 一些国际组织如欧洲航天局也积极参与SAR技术的研究和应用,推动全球SAR技术 的发展。
2、国外现状和趋势
发展历程
1、起源和发展阶段
1、起源和发展阶段
合成孔径雷达卫星技术起源于20世纪50年代,当时美国国防部开始研究雷达 成像技术。到了20世纪70年代,雷达成像技术开始应用于卫星遥感领域。最初的 SAR技术采用机械扫描方式,随后逐渐发展为电子扫描方式。20世纪90年代初, 第一颗商业合成孔径雷达卫星TerraSAR-X成功发射,标志着SAR技术进入商业化 应用阶段。
与此同时,针对SAR系统的干扰方法也在不断发展。常见的SAR干扰技术包括 欺骗式干扰、压制式干扰和复合式干扰等。欺骗式干扰通过向SAR系统发送虚假 信号,使其无法正确解码和成像;压制式干扰则通过干扰SAR系统的接收机或发 射机,降低其信号接收能力;复合式干扰则结合欺骗式和压制式干扰,使SAR系 统无法正常工作。
三、合成孔径雷达发展趋势
3、宽测绘带:合成孔径雷达未来的发展趋势之一是实现大测绘带(SAR)的 覆盖。通过采用先进的信号处理技术和分布式系统,合成孔径雷达将能够实现大 范围的目标探测和地图绘制。

sar的介绍和测试

sar的介绍和测试

仿真测试环境
利用计算机仿真技术模拟 SAR系统的运行,以便进 行快速、低成本的测试。
测试方法
功能测试
验证SAR系统的主要功能是否 正常工作,如成像、目标检测
与跟踪等。
性能测试
评估SAR系统的性能指标,如 分辨率、灵敏度、抗干扰能力 等。
兼容性测试
检查SAR系统与其他设备或系 统的兼容性,以确保协同工作 。
SAR不受光照和时间限制,可在任何 天气和时间条件下工作,具有全天候、 全天时的特点。
SAR的工作原理
SAR通过在飞行过程中不断向地面发送电磁波信号,并接收反射回来的信号,利用信号的相位和幅度 信息,经过处理后形成高分辨率的图像。
SAR的分辨率取决于其发射信号的波长和天线的大小,具有较高的横向分辨率和较低的纵向分辨率。
极化SAR技术
总结词
极化SAR技术能够提供更多地面目标信息, 有助于提高遥感监测和识别精度。
详细描述
极化SAR技术通过采用不同极化方式获取地 面目标的多种极化信息,能够更好地分辨出 不同目标,如建筑物、车辆和树木等。此外, 极化SAR技术还可以提供地表结构、土壤湿 度等信息,为地质勘查、农业监测等领域提 供更全面的遥感监测数据。
辨率。
补偿算法
03
采用合适的算法实现运动补偿,如卡尔曼滤波、扩展卡尔曼滤
波等。
03 SAR系统的组成
发射机
1
发射机是SAR系统中的重要组成部分,负责产生 和发射电磁波信号。
2
它通常包括信号源、调制器、功率放大器等部分, 能够产生高功率的射频信号,并通过天线辐射到 空间中。
3
发射机的性能指标包括发射频率、发射功率、波 形质量等,这些指标直接影响着SAR图像的质量 和分辨率。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

合成孔径雷达概述1合成孔径雷达简介 (2)1.1 合成孔径雷达的概念 (2)1.2 合成孔径雷达的分类 (3)1.3 合成孔径雷达(SAR)的特点 (4)2合成孔径雷达的发展历史 (5)2.1 国外合成孔径雷达的发展历程及现状 (5)2.1.1 合成孔径雷达发展历程表 (6)2.1.2 世界各国的SAR系统 (9)2.2 我国的发展概况 (11)2.2.1 我国SAR研究历程表 (11)2.2.2 国内各单位的研究现状 (12)2.2.2.1 电子科技大学 (12)2.2.2.2 中科院电子所 (12)2.2.2.3 国防科技大学 (13)2.2.2.4 西安电子科技大学 (13)3 合成孔径雷达的应用 (13)4 合成孔径雷达的发展趋势 (14)4.1 多参数SAR系统 (15)4.2 聚束SAR (15)4.3极化干涉SAR(POLINSAR) (16)4.4合成孔径激光雷达(Synthetic Aperture Ladar) (16)4.5 小型化成为星载合成孔径雷达发展的主要趋势 (17)4.6 性能技术指标不断提高 (17)4.7 多功能、多模式是未来星载SAR的主要特征 (18)4.8 雷达与可见光卫星的多星组网是主要的使用模式 (18)4.9 分布SAR成为一种很有发展潜力的星载合成孔径雷达 (18)4.10 星载合成孔径雷达的干扰与反干扰成为电子战的重要内容 (19)4.11 军用和民用卫星的界线越来越不明显 (19)5 与SAR相关技术的研究动态 (20)5.1 国内外SAR图像相干斑抑制的研究现状 (20)5.2 合成孔径雷达干扰技术的现状和发展 (20)5.3 SAR图像目标检测与识别 (22)5.4 恒虚警技术的研究现状与发展动向 (25)5.5 SAR图像变化检测方法 (27)5.6 干涉合成孔径雷达 (31)5.7 机载合成孔径雷达技术发展动态 (33)5.8 SAR图像地理编码技术的发展状况 (35)5.9 星载SAR天线方向图在轨测试的发展状况 (37)5.10 逆合成孔径雷达的发展动态 (38)5.11 干涉合成孔径雷达的发展简史与应用 (38)合成孔径雷达概述1合成孔径雷达简介合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达。

它是二十世纪高新科技的产物,是利用合成孔径原理、脉冲压缩技术和信号处理方法,以真实的小孔径天线获得距离向和方位向双向高分辨率遥感成像的雷达系统,在成像雷达中占有绝对重要的地位。

近年来由于超大规模数字集成电路的发展、高速数字芯片的出现以及先进的数字信号处理算法的发展,使SAR具备全天候、全天时工作和实时处理信号的能力。

它在不同频段、不同极化下可得到目标的高分辨率雷达图像,为人们提供非常有用的目标信息,已经被广泛应用于军事、经济和科技等众多领域,有着广泛的应用前景和发展潜力。

国内外越来越多的科技研究者已投身于这一领域的研究。

在早期研究雷达成像系统时采用的是真实孔径雷达系统(Real Aperture Radar)。

真实孔径雷达成像系统及处理设备相对较为简单,但它存在一个难以解决的问题,就是其方位分辨率要受到天线尺寸的限制。

所以要想用真实孔径雷达系统获得较高的分辨率,就需要较长的天线。

但是所采用天线的长短往往又受制于雷达系统被载平台大小的限制,不可能为了提高分辨率无休止地增加天线长度。

幸运地是,随着雷达成像理论,天线设计理论、信号处理、计算机软件和硬件体系的不断完善和发展,合成孔径雷达(Synthetic Aperture Radar)的概念被提出来。

合成孔径雷达系统的成像原理简单来说就是利用目标与雷达的相对运动,通过单阵元来完成空间采样,以单阵元在不同相对空间位置上所接收到的回波时间采样序列去取代由阵列天线所获取的波前空间采样集合。

只要目标被发射能量波瓣照射到或位于波束宽度之内,此目标就会被采样并被成像。

利用目标-雷达相对运动形成的轨迹来构成一个合成孔径以取代庞大的阵列实孔径,从而保持优异的角分辨率。

从潜在的意义上来说,其方位分辨率与波长和斜距无关,是雷达成像技术的一个飞跃,因而具有巨大的吸引力,特别是对于军事和地理遥感的应用更是如此。

因此,合成孔径雷达(SAR)已经成为雷达成像技术的主流方向。

1.1 合成孔径雷达的概念合成孔径雷达是一种高分辨率相干成像雷达。

高分辨率在这里包含着两方面的含义:即高的方位向分辨率和足够高的距离向分辨率。

它采用多普勒频移理论和雷达相干理论为基础的合成孔径技术来提高雷达的方位向分辨率;而距离向分辨率的提高则通过脉冲压缩技术来实现。

它的具体含义我们可以通过以下四个方面来理解:(1)从合成孔径的角度。

它利用载机平台带动天线运动,在不同位置上以脉冲重复频率(PRF)发射和接收信号,并把一系列回波信号存储记录下来,然后作相干处理,就如同在所经过的一系列位置上,都有一个天线单元在同时发射和接收信号一样,这样就在平台所经过的路程上形成一个大尺寸的阵列天线,从而获得很窄的波束。

如果脉冲重复频率达到一定程度(足够高),以致相邻的天线单元间首尾相接,则可看作形成了连续孔径天线。

诚然这个大孔径天线要靠信号处理的方法合成。

这种解释方法给出了合成孔径的字面解释。

(2)从多普勒频率分辨的角度。

如果我们考察点目标在相参脉冲串中的相位历程,求出其多普勒频移,对于在同一波束、同一距离波门内但不同方位的点目标,由于其相对于雷达的径向速度不同而具有不同的多普勒频率,因此可以用频谱分析的方法将它们区分开。

这种理解又被称为多普勒波束锐化。

(3)从脉冲压缩的角度。

对于机载正侧视测绘的雷达,地面上的点目标在波束扫描过的时间里,与雷达相对距离变化近似地符合二次多项式。

点目标对应的横向回波为线性调频信号,该线性调频信号的调频斜率由发射信号的波长、目标与雷达的距离及载机的速度决定。

对此线性调频信号进行匹配滤波,及脉冲压缩处理,就可以获得比真实天线波束窄得多的方位分辨率。

因此在SAR信号处理中,经常有纵向压缩、横向压缩的说法。

(4)从光学全息照相的角度。

如果将线性调频信号作为合成孔径雷达的发射信号,则一个点目标的回波在记录胶片上将呈现Fresnel衍射图,这点和点目标的光学全息图很相似。

因此可以用光学全息成像的步骤,来得到原目标的图像。

这种与全息照相的相似性,启发了早期的研究者采用光学处理器来实现合成孔径雷达信号处理。

以上几种说明虽然从不同的角度出发来说明合成孔径的概念,但都揭示了合成孔径雷达的本质特征,从而为深入理解合成孔径雷达的概念指明了方向。

1.2 合成孔径雷达的分类一般情况下合成孔径雷达根据雷达载体的不同,可分为星载SAR,机载SAR 和无人机载SAR等类型。

根据SAR视角不同,可以分为正侧视、斜视和前视等模式。

根据SAR工作的不同方式,又可以分为条带式(Stripmap SAR),聚束式(Spotlight SAR),扫描式(Scan SAR)等(如图1.1所示)。

它们在技术上各具特点,应用上相辅相成。

目前世界上能够使用的星载和机载SAR系统共有28个。

其中处于使用状态的星载SAR系统共有5个。

而处于使用状态的机载SAR系统有23个。

多数系统具有多种极化方式。

最大分辨力30×30cm。

最大传输数据率100M字节/秒。

1.3 合成孔径雷达(SAR)的特点(1)二维高分辨力。

(2)分辨力与波长,载体的飞行高度,雷达的作用距离无关。

(3)强透射性:不受气候、昼夜等因素影响,具有全天候成像优点;如果选择合适的雷达波长,还能够透过一定的遮蔽物。

(4)包括多种散射信息:不同的目标,往往具有不同的介电常数、表面粗糙度等物理和化学特性,它们对微波的不同频率、透射角、及极化方式将呈现不同的散射特性和不同的穿透力,这一性质为目标分类及识别提供了极为有效的新途径。

(5)多功能多用途:例如采用并行轨道或者一定基线长度的双天线,可以获得包括地面高度信息在内的三维高分辨图像。

(6)多极化,多波段,多工作模式。

(7)实现合成孔径原理,需要复杂的信号处理过程和设备。

(8)与一般相干成像类似,SAR图像具有相干斑效应,影响图像质量,需要用多视平滑技术减轻其有害影响。

2合成孔径雷达的发展历史2.1 国外合成孔径雷达的发展历程及现状雷达诞生于二战中,从雷达诞生起,就与国防密切不可分,战场上希望在雷达屏幕上能看到目标的真实图像,而不仅是一个亮点。

五十多年来人们一直在寻找提高分辨率的方法,由于信息论在雷达信号处理领域中的应用和高速数字处理器件的出现。

以及现代信号处理的不断发展,导致了高分辨成像雷达的诞生与发展。

这使得人们能够在雷达屏幕上看到了目标的图像。

成像雷达的出现使雷达具有了对运动目标、地面目标进行成像和识别的能力,并在微波遥感应用方面表现出越来越大的潜力。

它对国防现代化建设具有十分重要的意义。

成像雷达技术越来越受到重视,发展迅速。

现在不仅有各种实孔径成像雷达,而且有各种机载的、星载的和航天飞机载的用于不同目的合成孔径雷达,并且还出现了逆合成孔径雷达和干涉成像雷达。

合成孔径雷达是一有源系统,主动向目标发射电磁波,利用接收到的目标回波的信号经处理后成像。

因此合成孔径雷达具有全天时全天候工作能力。

合成孔径雷达的思想首先是在1951年6月由美国Goodyear航空公司的Carl Wiley在“用相干移动雷达信号频率分析来获得高的角分辨率”的报告中提出的。

报告中提出了将多普勒频率分析应用于相干移动雷达,通过频率分析可以改善雷达的角分辨率,即“多普勒波束锐化”的思想;同时,证明了移动雷达的角分辨率因回波信号中多普勒频率的结构有可能提高,回波信号的瞬时多普勒频移与被测目标沿航迹方向的位置之间存在着一一对应的关系,回波信号的多普勒带宽与波束带宽有关,最窄的角波束发生在垂直于雷达平台速度矢量的侧方。

同年,美国Illinois大学控制系统实验室的一个研究小组在C.W. Sherwin的领导下开始对SAR的研究,当时采用的是非相干雷达,发射波束宽度为4.13 度,经过孔径综合后波束宽度变为0.4度。

他们证实了“多普勒波束锐化”的概念,从而在理论上证明了SAR原理,而且于1953年7月成功地研制了第一部X波段相干雷达系统,首次获得了第一批非聚焦SAR图像数据,为以后的聚焦型SAR 的研究奠定了基础。

1953年夏,在美国Michigan大学举办的研讨会上,许多学者提出了利用载机运动可将雷达的真实天线合成为大尺寸的线性天线阵列的概念,即没有必要象真实天线那样在各个位置连续发射和接收,可先在第一阵元位置发收,再在第二阵元位置发收,依次操作并将接收到的回波信号全部储存起来,等最后一个阵元位置发收完毕后将所储存的全部回波信号进行叠加,其效果类似于长线阵天线连续发射和接收(其实,只需用一小天线沿此长线阵轨迹方向前进并发射和接收相干回波信号,对所记录下的接收信号进行适当处理,即可获得一条合成孔径天线的方位向高分辨率),进而推导出SAR的聚焦和非聚焦工作模式;并在1957年8月成功研制出第一个聚焦式光学处理机载合成孔径雷达系统,获得了第一幅全聚焦SAR图像,从此SAR技术进入实用性阶段。
