电气基本控制线路

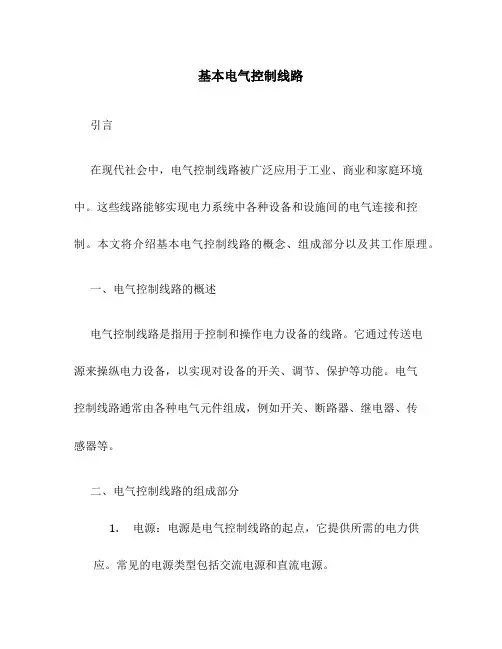

基本电气控制线路
基本电气控制线路引言在现代社会中，电气控制线路被广泛应用于工业、商业和家庭环境中。
这些线路能够实现电力系统中各种设备和设施间的电气连接和控制。
本文将介绍基本电气控制线路的概念、组成部分以及其工作原理。
一、电气控制线路的概述电气控制线路是指用于控制和操作电力设备的线路。
它通过传送电源来操纵电力设备，以实现对设备的开关、调节、保护等功能。
电气控制线路通常由各种电气元件组成，例如开关、断路器、继电器、传感器等。
二、电气控制线路的组成部分1.电源：电源是电气控制线路的起点，它提供所需的电力供应。
常见的电源类型包括交流电源和直流电源。
2.开关：开关用于切断或连接电流的流动。
它是电气控制线路中最基本的元件之一。
根据电气控制线路的要求，开关的类型可以有很多种，包括按钮开关、切换开关、限位开关等。
3.保护装置：保护装置用于在电气系统发生故障时，保护系统和设备免受潜在的损坏。
常见的保护装置包括断路器、保险丝、过载继电器等。
4.继电器：继电器是一种电器控制设备，用于通过电磁作用来控制较大电流和高电压的电气设备。
它通常包含一个电磁激励机构和一对可触发的触点。
5.传感器：传感器用于检测和测量电气系统中的各种物理量，例如温度、压力、流量等。
它们将物理量转换为电信号，并将其传送到电气控制系统，以实现对设备的控制和监测。
三、电气控制线路的工作原理电气控制线路由电气元件和导线组成。
当输入电源被接通时，电气元件会根据设计要求进行操作。
例如，当按下按钮开关时，电气元件将关闭电路，从而使电气设备开始工作。
类似地，当电路中出现过电流或短路等故障时，保护装置将自动切断电源，以保护设备免受损坏。
电气控制线路还可以通过逻辑控制来实现更复杂的操作。
逻辑控制使用逻辑门、计数器和触发器等电子元件，根据预先设定的条件和顺序来控制电气系统的运行。
例如，计数器可以用来计数电路中通过的脉冲数量，并在达到一定数量时触发某种操作。
四、常见的电气控制线路应用场景电气控制线路在各个领域都有重要的应用。
电气控制的基本线路
电气控制的根本线路1. 介绍电气控制是现代工业中常见的控制方式之一。
它通过电气线路来控制电气设备的开关、速度、方向等参数，实现对设备的精确控制。
本文将介绍电气控制中常见的根本线路和其工作原理。
2. 根本元件电气控制线路中常用的根本元件有开关、继电器、接触器、按钮等。
下面将对这些根本元件进行简要介绍。
2.1 开关开关是电气控制线路中最根本的元件之一。
它能够翻开或关闭电路，控制电流的通断。
开关通常由导电材料制成，分为单极、双极和多极开关。
2.2 继电器继电器是一种电控制电器，它通过小电流控制大电流的通断。
继电器通常由线圈和触点组成。
当线圈通电时，会产生磁场，吸引触点闭合或断开，从而控制电路的通断。
2.3 接触器接触器类似于继电器，也是一种电控制电器。
接触器通常用于控制较大功率的电气设备，如电动机。
它与继电器不同的是，接触器通常具有较高的额定电流和耐受能力。
2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。
按钮通常有开关按钮和复位按钮两种类型。
开关按钮用于设备的启动和停止，而复位按钮用于恢复到初始状态。
电气控制中常用的根本线路有串联线路、并联线路、混合线路和反响线路。
下面将详细介绍这些根本线路及其工作原理。
3.1 串联线路串联线路是最简单的电气控制线路之一，它将多个控制元件按照顺序连接在一起，电流依次流过每个控制元件。
当串联线路中的任意一个控制元件翻开或关闭时，都会影响整个线路的通断情况。
3.2 并联线路并联线路是多个控制元件同时与电源相连，它们之间的连接点那么与控制元件的输出端相连。
并联线路中的每个控制元件都可以独立地控制电路的通断情况。
混合线路是串联线路和并联线路的组合。
在混合线路中，串联线路和并联线路交替出现。
通过合理的设计，可以实现复杂的电气控制功能。
3.4 反响线路反响线路是一种特殊的电气控制线路，它通过将一局部输出信号反响到输入端，实现对电气设备的精确控制。
反响线路常用于需要精确测量和控制的系统中。
常用电气控制线路
常用电气控制线路简介电气控制线路是将电气信号传输和转换为各种工业设备运作的手段之一。
在现代工业生产中，电气控制线路广泛应用于各种设备的控制中，包括机械设备、自动化生产线、电力系统等。
本文将介绍常见的电气控制线路，包括接线方式、控制电路及其应用。
常见的接线方式1. 串联接线串联接线是将电气设备连接在一条线路上的一种方式。
它是最常见的接线方式之一，适用于设备之间有依赖关系的场景。
在串联接线中，设备的正极与下一台设备的负极连接，形成了一个依次连接的回路。
串联接线示意图2. 并联接线并联接线是将多个电气设备连接在一个总线上的一种方式。
在并联接线中，设备的正极和负极都连接在总线上，形成了一个多个设备并行连接的回路。
并联接线示意图并联接线示意图3. 星型接线星型接线是一种将多个设备连接到一个中心节点的接线方式。
在星型接线中，中心节点相当于总线，方便控制和监控各设备的电气信号。
星型接线示意图4. 三角形接线三角形接线是一种将三台设备相互连接的接线方式，形成一个闭合的形状。
它常用于三相电力系统中的发电机、变压器和电机等设备的连接。
三角形接线示意图三角形接线示意图常见的控制电路1. 开关控制电路开关控制电路是一种最基本的电气控制电路。
它通常由开关、继电器和负载等组成。
当开关打开时，电流通过继电器触点，进而驱动负载工作。
当开关关闭时，电流中断，负载停止工作。
- 开关：用于手动控制电路的通断。
- 继电器：通过电磁驱动触点进行控制的电器。
- 负载：承载电流的设备，如电机、灯具等。
2. 定时控制电路定时控制电路是一种能够在设定的时间间隔内自动控制设备工作的电路。
它通常由时钟电路、计时器和继电器等组成。
在设定的时间到达后，继电器触点闭合，负载开始工作。
- 时钟电路：提供计时与时序控制的电路，如定时器、时钟芯片等。

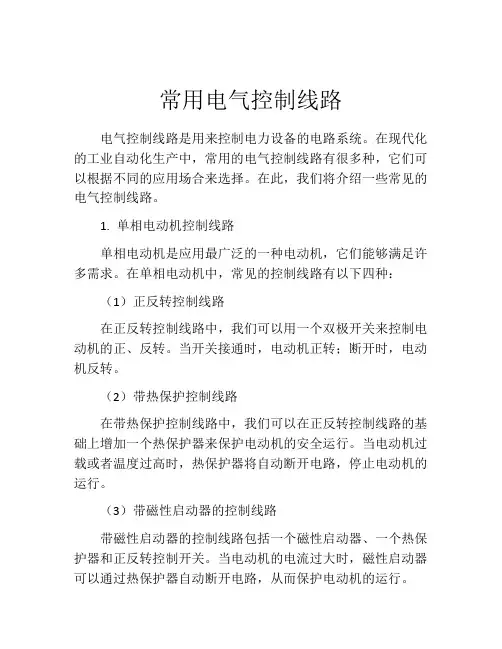

常用电气控制线路
常用电气控制线路电气控制线路是用来控制电力设备的电路系统。
在现代化的工业自动化生产中，常用的电气控制线路有很多种，它们可以根据不同的应用场合来选择。
在此，我们将介绍一些常见的电气控制线路。
1. 单相电动机控制线路单相电动机是应用最广泛的一种电动机，它们能够满足许多需求。
在单相电动机中，常见的控制线路有以下四种：（1）正反转控制线路在正反转控制线路中，我们可以用一个双极开关来控制电动机的正、反转。
当开关接通时，电动机正转；断开时，电动机反转。
（2）带热保护控制线路在带热保护控制线路中，我们可以在正反转控制线路的基础上增加一个热保护器来保护电动机的安全运行。
当电动机过载或者温度过高时，热保护器将自动断开电路，停止电动机的运行。
（3）带磁性启动器的控制线路带磁性启动器的控制线路包括一个磁性启动器、一个热保护器和正反转控制开关。
当电动机的电流过大时，磁性启动器可以通过热保护器自动断开电路，从而保护电动机的运行。
（4）带变频器的控制线路带变频器的控制线路可以实现对电动机转速的无极调节。
我们可以通过调节变频器的输出频率和电压，来控制电动机的转速。
2. 三相电动机控制线路三相电动机由于功率较大，通常需要用到控制器，常见的三相电动机控制线路有以下几种：（1）直接起动控制线路直接起动控制线路简单可靠，是最常用的一种控制方式。
在该控制线路中，电动机直接接在三相交流电源上，可以实现电动机的起动、停止和正转、反转等控制。
（2）变频器控制线路变频器控制线路可以实现对电动机的无级调速，并且可以保存电机运行数据。
我们可以通过调节变频器的输出频率和电压，来控制电动机的转速和供电。
（3）星形-三角启动控制线路星形-三角启动控制线路可以减小电动机起动时的冲击电流，从而保护电动机。
在该控制线路中，电动机起始时先以星型连接供电，然后通过接触器转换成三角型连接供电。
（4）直接编程控制线路直接编程控制线路可以实现电动机的复杂控制功能。
在该控制线路中，我们可以通过编程控制器（如PLC）来控制电动机的运行状态和参数，从而实现工业自动化生产。
第2章电气控制线路基础abc
第二十八页，共89页。
•第2章 电器控制线路基础
改用下图可省去KM1常开触头，使线路(xiànlù)简化。工作过 程如下：
•29
2024/10/3
第二十九页，共89页。
•第2章 电器控制线路基础
在图(c)中两电机(diànjī)工作顺序：M1起动后M2才 能起动，M2停车后M1才能停车
•30
2024/10/3
•6
2024/10/3
第六页，共89页。
•第2章 电器控制线路基础
•2.1.3 电气原理图绘制规则(guīzé)举例
•7
2024/10/3
第七页，共89页。
•第2章 电器控制线路基础
•8
2024/10/3
第八页，共89页。
•第2章 电器控制线路基础
•9
2024/10/3 •图 M7120平面磨床轴坐标(zuòbiāo)图示法电气原理图 第九页，共89页。
FR
SB1
SB2
SB3 KM2 KM1
KM1 SB3
KM1 KM2
SB2 KM2
电气 互锁
机械
•26
2024/10/3
互锁
第二十六页，共89页。
•第2章 电器控制线路基础
2.2.4 多地点控制 (kòngzhì)线路
• 控制原则：起动（常开）按钮应并联连接，即逻辑“或”的关系；停 车(tíng chē)（常闭）按钮应串联连接，即逻辑“与非”的关系。
第十七页，共89页。
•第2章 电器控制线路基础
•2.2.3 三相异步电动机的正反转(fǎn zhuǎn)控制
线反路转(fǎn zhuǎn)的实现：改变相序，任意两 相线对调。可由两个接触器来实现。
电气基本控制线路
电气根本控制线路概述电气根本控制线路是一种常见的电气系统，用于控制和操作各种设备和机器。
本文档将介绍电气根本控制线路的根本原理和常见的组成局部，以及它们在不同场景中的应用。
根本原理电气根本控制线路基于电子原理和电路理论构建，主要用于将电力从电源输送到需要控制的设备或机器。
它包含了各种开关、保护装置、接触器、继电器等组件，用于控制电气电流的流动和方向。
根本控制线路中最常见的电动机控制线路是三相异步电动机控制线路，其可以通过切换开关来控制电动机的运行和停止。
此外，还有各种类型的控制线路，如电磁接触器控制线路、继电器控制线路等，可用于控制不同类型的设备。
1. 开关开关是电气根本控制线路的核心组件之一，用于翻开或关闭电路，控制电流的流动。
常见的开关类型包括单刀双掷开关、按键开关、切割开关等。
2. 保护装置保护装置用于保护电气设备和线路免受电流过载、短路和地震等故障的损坏。
常见的保护装置包括熔断器、断路器、过电流继电器等。
3. 接触器接触器是一种电磁开关，用于控制大功率电气设备的启动和停止。
它通常由电磁线圈和连接器组成，具有远程控制功能。
继电器是一种电磁开关，用于在低功率电路中控制高功率电气设备。
它通过电磁线圈和触点实现控制功能。
5. 控制按钮控制按钮通常用于操作电气设备，如启动、停止、调节等。
它们可以是手动按钮或脚踏开关。
6. 信号指示灯信号指示灯用于指示电路的工作状态，如电源是否正常、设备是否运行等。
常见的信号指示灯包括电源指示灯、运行指示灯、故障指示灯等。
1. 工业自动化电气根本控制线路在工业自动化中起着至关重要的作用。
它可用于控制和操作生产线、机器人、自动化设备等，以提高生产效率和质量。
2. 楼宇自动化电气根本控制线路也常用于楼宇自动化系统，如智能家居、办公楼自动化等。
它可以通过控制线路实现对照明、空调、安防系统等的远程控制和管理。
3. 交通信号控制电气根本控制线路还应用于交通信号控制系统，用于控制红绿灯、车道指示器等。
电气控制线路的基本控制环节
电气控制线路的基本控制环节1. 引言电气控制线路是电气控制系统中的重要组成部分，用于实现对电气设备和工艺过程的控制。
本文将介绍电气控制线路的基本控制环节，包括接触器控制、继电器控制和PLC控制。
2. 接触器控制2.1 接触器的原理接触器是一种电器控制元件，通过控制电路的开闭来实现对电动机和其他设备的控制。
它由控制电路和主回路两部分组成，其中控制电路由线圈和控制部分组成，主回路由触点和断开机构组成。
接触器的原理是通过控制线圈的通断控制触点的闭合和断开，从而控制主回路的通断。
接触器的控制环节一般分为动作环节和保持环节。
动作环节是指当接触器的线圈通电时，线圈产生磁场使触点闭合，进而通电主回路。
保持环节是指当接触器的线圈通电后，即使断开线圈的电源，触点仍然保持闭合状态，使主回路继续通电。
3. 继电器控制3.1 继电器的原理继电器是一种电器控制元件，通过电磁吸引力或感应电动力实现控制功能。
它由电磁系统、机械系统和触点系统组成。
继电器的原理是通过控制电路的通断控制电磁系统产生的吸引力或感应电动力，使机械系统动作，从而控制触点的闭合和断开。
继电器的控制环节一般分为激磁环节和固定环节。
激磁环节是指当继电器的激磁线圈通电时，产生的电磁吸引力或感应电动力使机械系统动作，进而控制触点的闭合或断开。
固定环节是指当继电器的激磁线圈不通电时，机械系统保持在固定位置，触点保持闭合或断开状态。
4. PLC控制4.1 PLC的原理PLC（Programmable Logic Controller）是一种可编程控制器，通过程序来实现对电气设备和工艺过程的控制。
它由中央处理器、输入/输出模块、通信模块和编程软件等组成。
PLC的原理是通过输入模块将输入信号转换为数字量或模拟量，由中央处理器根据编程逻辑进行处理，再通过输出模块将处理结果转换为输出信号，从而控制电气设备和工艺过程。
4.2 PLC的控制环节PLC的控制环节一般分为输入环节、处理环节和输出环节。
《基本电气控制线路》PPT课件
接触器 主触点
FR
热继电器 发热元件
2021/4/24
开关 控制电路
..
启动按钮 SB1 SB2
KM
M
停止按钮
3~ (b)原理图
热继电器 动断触点
FR KM
接触器 线圈
接触器 辅助触点
8
电动机的保护电机长动教学.swf
保险丝 短路保护 QS
一、直接启动
热继电器 动断触点
FU
控制电路
主 电
KM
..
路
2021/4/24
49
2 能耗制动控制电路
2021/4/24
50
2. 按时间原则控制的能耗制动
2021/4/24
51
2. 鼠笼式电动机能耗制动控制线路
Q
FU1 . ..
KM1 . .
.
FR
断电延时
FU2 继电器
SB1 SB2 KM1
FR M 3~
KM2 直流电源
断电延时断开
KT KM1 KT KM1 KM2
2. 既能长期工作又能点动的控制电路
电气基本控制线路(PPT83页)
4．连续与点动混合控制 ✓开关切换 ✓按钮切换
Date: 2020/4/22
Page: 12
项目三 电气基本控制线路
（一）单向旋转控制
4．连续与点动混合控制 ✓开关切换
点动控制：SA断开
L1 L2 L3
Q
FU1
KM FR
M 3～
主电路
FU2 FR
SB2 KM
SB1 SA
KM
控制电路
Page: 1
项目三 电气基本控制线路
一、电气控制线路的基本知识
电动机常见的基 本控制线路：
点动控制线路
正转控制线路
正反转控制线路
位置控制线路
顺序控制线路 多地控制线路 降压启动控制线路 调速控制线路
制动控制线路
Date: 2020/4/22
Page: 2
项目三 电气基本控制线路
二、三相异步电动机全压启动控制
项目三 电气基本控制线路
项目二 电气控制基本线路
一、 电气控制线路的基本知识
二、 三相异步电动机全压启动控制 三、 三相异步电动机降压启动控制
四、 三相绕线式异步电动机启动控制 五、 双速异步电动机变速控制 六、 三相异步电动机电气制动控制 七、 直流电动机控制 本项目小结
Date: 2020/4/22
M 3 ~
主电路
Date: 2020/4/22
Page: 23
FU2 FR SB2 SB1 KM
KM
控制电路
项目三 电气基本控制线路
2.按钮控制正反转控制电路
✓基本控制电路
➢主电路： ➢控制电路： ➢工作原理： ➢缺点：
L1 L2 L3
Q
第章电气控制的基本线路-V1
第章电气控制的基本线路-V1
电气控制系统是现代工业自动化的重要组成部分。
电气控制的基本线路可以分为以下几类：
一、接触器控制线路
接触器控制线路是一种基本的电气控制线路，它可以进行较为复杂的电气控制。
接触器控制线路包括接通和断开两个部分，通过控制接触器的工作状态，控制电机和其他设备的操作和停止。
二、定时器控制线路
定时器控制线路是一种基于时间来控制电气设备的线路，适用于需要有一定时间延迟后才能进行下一步操作的控制场合。
定时器控制线路有电子式和机械式两种，均可以根据实际需要进行选择。
三、继电器控制线路
继电器控制线路是一种可靠性高、稳定性好的电气控制线路。
继电器通常用来控制电压或电流较大的电气设备，其控制原理是在小电流作用下实现对大电流的控制。
四、PLC控制线路
PLC控制线路是一种现代化的电气控制方法，适用于各种规模和类型的自动化设备。
PLC控制线路可实现复杂的逻辑控制，控制的精度和稳定性较高，具有很强的扩展性和兼容性。
以上是电气控制的基本线路分类，不同类型的线路在实际运用中有不同的应用场合和优劣之分，需要根据实际情况进行选择。
熟练掌握电气控制的基本线路，对于提高设备的自动化程度，提高工作效率和生产效益，具有非常重要的意义。
电气控制系统的基本控制线路
能耗制动的效果与通入直流电流的大小和三 相绕组接法有关（可以有几种接法），但直流 电流不能大于交流的起动电流，电动机停止时 要立即断开直流电源。
2）实现方法 （1）KM1为电动机M单向旋转接触器 （2）KM2为能耗制动接触器 （3）时间继电器KT通电开始计时，当达到 时间继电器的整定值时（电动机M已停转） ， 使KM2断电，直流电源被切除，制动结束。
32
33
2.4.4 工作原理 1）当开关S处在低速L位置时，接触器KM3
线圈通电，KM3的主触点闭合，将定于绕组的 接线端U1、V1、W1接到三相电源上，而此时由 于KM1、KM2动合触点不闭合，所以电动机定 于绕组按三角形接线，电动机低速运行。在变 极时，将电动机的两个出线端U2、W2对调。
34
速度继电器KV复位，KM2线圈断电释放，制动
过程结束。
26
2.3.2 能耗制动系统 1）控制要求： 当需要电动机快速停止时，若在断开交流电
源后，立即在定子绕组接入一直流电源，直流电 流就会在电动机定子绕组中产生一个静止的磁场， 而转子由于惯性作用在继续旋转，并切割这个磁 场，在转子绕组中产生感应电动势和电流，利用 转子感应电流与静止磁场的相互作用产生制动转 矩，达到迅速而准确地制动地目的。
8
2.1.3 行程限位控制 有些位移性生产机械或部件（如起重机小车、 电梯、铣床的工作台等）需要有终端限位控制 或自动往返控制。 1）控制要求：有一工作台可实现前后移动， 当移动到终端时，自行停车。 2）实现方法：
（1）用接触器KM1控制电动机正转，使工 作台向前移动；用接触器KM2控制电动机反 转，使工作台向后移动。
9
（2）行程开关SQ1作为工作台向前移动的终 端限位开关；行程开关SQ2作为工作台向后 移动的终端限位开关。
基本电气控制线路及其逻辑表
定期维护与保养计划
制定定期维护计划
根据设备使用情况和维护要求， 制定合理的定期维护计划，包括 维护周期、维护内容、维护人员 等。
实施定期维护
按照维护计划进行定期维护，包 括清洁、检查、紧固、调试等操 作，确保设备的正常运行。
记录维护情况
详细记录每次维护的情况，包括 维护时间、维护内容、发现的问 题、采取的措施等，以便后续分 析和改进。
电气控制线路的维护
06
与保养
日常维护与保养内容
01
清洁控制线路板和 电器元件
定期清除灰尘、油污等杂物，保 持线路板和电器元件的清洁，防 止积尘导致短路或接触不良。
02
检查紧固件和连接 线
检查各紧固件是否松动，连接线 是否老化、破损，确保电气连接 的可靠性。
03
检查电源和接地
检查电源电压是否正常，接地是 否良好，防止因电源问题导致的 设备故障或安全事故。
自锁控制线路的逻辑表可以表示 为启动、自锁和停止功能。启动 后，即使松开启动按钮，由于自 锁触点的闭合，电动机仍然保持 运转状态；直到按下停止按钮才 会停止。
互锁控制线路
01
线路组成
互锁控制线路主要由电源、两个或多个互锁的开关、电动机等部分组成。
02 03
工作原理
互锁控制线路中的开关具有互锁功能，即当一个开关处于闭合状态时， 其他开关无法闭合。这样可以确保在特定条件下只有一个开关可以控制 电动机的运转。
基本电气控制线路及其 逻辑表
目 录
• 电气控制线路概述 • 基本电气控制线路的组成 • 电气控制线路的逻辑表示方法 • 常见基本电气控制线路及其逻辑表 • 电气控制线路的故障诊断与排除 • 电气控制线路的维护与保养
电气控制线路概述
第二章 电气控制线路的基本控制
图2-5 (a)顺序起动顺序停止控制线路
(b)简化电路
三,多地点控制线路
多地点控制必须在每个地点有 一组按钮,所有各组按钮的 连接原则必须是:常开启动 按钮要并联,常闭停止按钮 应串联.
S B -T1
KM
S B -Q 3
S B -Q 2
S B -Q 1
SB -T2
S B -T3
KM
四,步进控制线路
图2-14 采用频敏变阻器的起动控制线路*
采用频敏变阻器的启动控制线路,可实现手动和自动两种控制.
第四节 三相异步电动机制动控制
三相异步电动机的制动方法分为两类:机械 制动和电气制动.
一,电磁抱闸制动和电磁离合器制动 1,电磁抱闸制动
电磁抱间制动是靠电磁制动闸紧紧抱住与电动机同轴的制动 轮来制动的.电磁抱闸制动方式的制动力矩大,制动迅速, 停车准确,缺点是制动越快冲击振动越大. 电磁抱闸制动有断电电 磁抱闸制动和通电电磁 抱间制动. 断电电磁抱闸制动在电 磁铁线圈一旦断电或未 接通时电动机都处于抱 闸制动状态.
第二章 电气控制线路的基 本控制规律
电气控制就是指通过电气自动控制方式来控制生产过程. 电气控制线路是把各种有触点的接触器,继电器以及按钮, 行程开关等电气元件,用导线按一定方式连接起来组成的 控制线路. 电气按制线路能够实现对电动机或其他执行电器的启停,正 反转,调速和制动等运行方式的控制,以实现生产过程自 动化,满足生产工艺的要求.因此,电气控制通常称为继 电接触器控制. 继电接触器控制的优点是电路图较直观形象,装置结构简单, 价格便宜,抗干扰能力强,因此被广泛应用于各类牛产设 备及控制系统中.它可以方便地实现简单和复杂的,集中 和远距离生产过程的自动控制.
sbt1sbq1sbq2sbq3kmsbt2sbt3km四步进控制线路在一些简易的顺序控制装置中加工顺序按照一定的程序依次转换依靠步进控制线路完成sbsb2ka4ka2ka1ka1q1sq1ka1ka2ka2q2ka3sq2ka2ka3ka3q3ka4ka3ka4ka4sq3图27顺序控制3个程序的步进控制线路第三节第三节三相交流电动机的启动控制三相交流电动机的启动控制一鼠笼式异步电动机全压启动控制在变压器容量允许的情况下鼠笼式异步电动机应该尽可能采用全压直接启动即启动时将电动机的定子绕组直接接在交流电源上电机在额定电压下直接启动
基本电气控制线路
11、下图是按电流原则和行程原则控制的机床横梁夹 紧机构的自动控制线路,其中KM1控制电动机M正转为 夹紧,KM2控制电动机M反转为放松.试说明此线路的工 作原理.
12、下图为机床自动间歇润滑的控制线路图,试说 明其工作原理,并说明中间继电器KA和按钮SB的 作用.
§３、制动控制
停机制动有两种类型：一是电磁铁操纵机械进行 制动的电磁机械制动；二是电气制动使电动机产生一 个与转子原来转动方向相反的力矩来进行制动,常用 的电气制动有反接制动和能耗制动.
一、电磁式机械制动控制电路
应用较普遍的机械制动装置有电磁抱闸和电磁离
合器两种.
制 动闸
弹簧
1、电磁抱闸结构
制动轮和电机同轴 M
基本电气控制线路
§１ 组成电气控制线路的基本电路
一、基本电路
一个完整的控制电路包括了电源电路、主电路、 控制电路和辅助电路四部分.
1、电源电路：按规定绘成水平线与电源保护和电 源开关组成.
2、主电路：该电路的通电状态决定了电机的状态.
3、控制回路：该电路的通电状态决定了线圈的状 态.
4、辅助电路：起照明、信号显示、报警等作用.
要求1：通常要求在电动机主电路中串接反接制动电阻电 阻以限制反接制动电流.反接制动电阻的接线方法有对称 和不对称两种接法.
要求2：在电动机转速接近于零时,及时切断反相序电源, 以防止反向再起动.
1单向反接制动控制电路
为反接制动作好准备
2可逆运行反接制动控制电路
2、能耗制动控制
原理：在电动机脱离三相交流电源之后,在电动机定子绕组
特点：当电机转速从低速切换到高速时,转速升高一倍,功率只提 高15℅,可近似看成恒功率调速,高速时输出转矩比低速时几乎减少一 半.金属切削机床宜采用.
