CA1340杠杆零件的加工工艺规程及钻床夹具设计

优秀设计任务书设计题目：CA1340 自动车床“杠杆”零件的机械加工工艺规程及钻床夹具设计设计内容：1．绘制零件图一张。

2．编制零件的加工工艺过程，并填写加工工艺过程卡及工序卡各一张。

3．设计指定工序的夹具，绘制夹具装配总图。

（要求计算机绘图）4．绘制夹具的非标零件图。

（要求计算机绘图）5．编写设计说明书一份。

班级：学生：指导教师：系主任：20**年4月10日目录任务书 0序言 (2)一、零件的分析 (3)（一）零件的作用 (3)（二）零件的工艺分析 (3)二、工艺规程设计 (3)（一）确定毛坯的制造形式 (3)（二）基面的选择 (4)（三）制定工艺路线 (4)(四) 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)(五) 确定切削用量及基本工时 (7)三、夹具设计 (17)四、总结 (18)五、参考文献 (18)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。

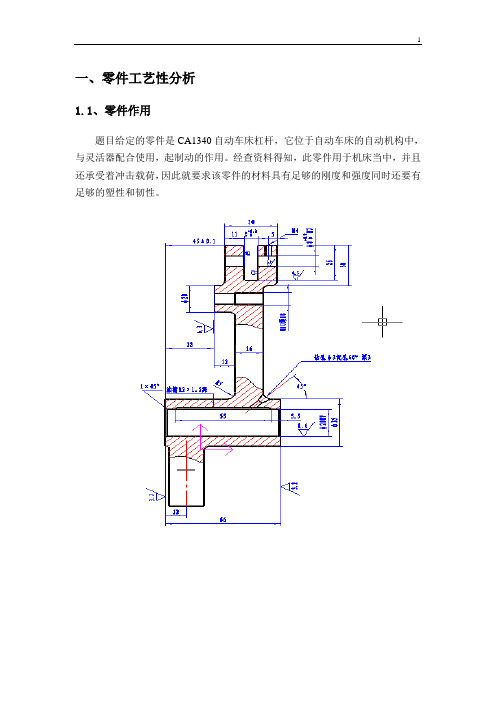

一、零件的分析（一）零件的作用题目所给的零件是CA1340自动车床上的杠杆（见附图），它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。

（二）零件的工艺分析杠杆共有三组加工表面，它们之间有一定的位置要求，现分述如下：1、以Φ6H7mm孔为中心的加工表面这一组加工表面包括：两个Φ6H7mm的孔，粗糙度为Ra1.6；尺寸为20mm且与两个孔Φ6H7mm相垂直的四个平面，粗糙度为Ra6.3。

其中，主要加工表面为两个Φ6H7mm的孔。

2、以Φ20H7mm孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm孔垂直的平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm孔中心轴线平行且相距8mm的圆弧油槽；还有一个与Φ20H7mm 孔垂直的油孔Φ4mm，并锪沉头孔。

其中，Φ20H7mm孔及两端面为主要加工面。

3、以Φ8H7mm孔为中心的加工表面这一组加工表面包括：两个Φ8H7mm的孔，Ra1.6；一个槽和一个M4mm 的螺纹孔。

其中，主要加工表面为Φ8H7mm孔。

这三组加工表面之间有一定的位置要求，主要是：（1）Φ6H7mm孔与Φ20H7mm孔具有平行度，公差为0.06mm。

（2）Φ8H7mm孔与Φ6H7mm孔具有平行度，公差为0.08mm。

由以上分析可知，对于这三组加工表面而言，可以先加工一面一孔，以它们为精准加工其它表面，并且可以保证加工面之间的位置精度要求。

另外，该零件结构简单，工艺性好。

二、工艺规程设计（一）确定毛坯的制造形式零件的材料为球墨铸铁QT45-5。

考虑到零件结构简单，工艺性好，在工作过程中受力不大及没有经常承受交变载荷，因此，应该选用铸件。

由于零件年产量为4000件，以达到大批生产的水平，而且零件的轮廓尺寸不大，重量在12kg以下，故可采用机械造型中的金属模铸造。

这从提高生产率，保证加工精度上考虑，也是应该的。

（二）基面的选择基面的选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。

否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。

（1）粗基准的选择。

按照有关粗基准原则，应以Φ32mm外圆柱面为粗基准面（两个短V形块定位），限制4个自由度，用不加工面（挡销定位，见夹具装配图）限制一个移动的自由度，再用Φ8H7mm孔的外圆面（支撑钉定位）限定一个转动的自由度，达到完全定位。

（2）精基准的选择。

精基准选择的原则有：基准重合原则、基准统一原则、互为基准原则和自为基准原则。

在选择时，主要应考虑基准重合的问题。

当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。

（三）制定工艺路线制定工艺路线的出发点，应该是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。

在生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用夹具，并尽量使工作集中来提高生产率。

除此以外，还应当考虑经济效率，以便使生产成本尽量下降。

工艺路线方案:工序1 粗铣、半精铣、精铣Φ20H7mm孔两端面。

以Φ32mm外圆柱面和一个未加工面为粗基准，选用X61W型万能升降台铣床并加专用夹具。

工序2 钻Φ20H7mm孔。

以Φ20H7mm孔的一个端面和Φ32mm外圆柱面为基准,选用Z525型立式钻床和专用夹具。

工序3 拉Φ20H7mm孔及R3mm圆弧油槽。

定位基准同上道工序。

工序4 锪Φ20H7mm孔两端倒角。

以Φ20H7mm孔的一个端面和Φ32mm外圆柱面为基准,选用Z525型立式钻床和专用夹具。

工序5 粗铣、半精铣、精铣Φ6H7mm孔的四个端面。

以Φ20H7mm 孔的一个端面和Φ20H7mm孔为基准,选用X61W型万能升降台铣床和专用夹具。

工序6 钻、粗铰、精铰Φ8H7mm两孔。

以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准,选用Z525型立式钻床和专用夹具。

工序7 钻、粗铰、精铰Φ8H7mm两孔。

以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准,选用Z5125型立式钻床和专用夹具。

工序8 钻Φ4油孔、锪Φ8圆锥沉头孔。

以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准, Φ8H7mm 孔辅助定位,选用Z525型立式钻床和专用夹具。

工序9 钻M4螺纹底孔、攻M4螺纹孔。

以Φ20H7mm 孔的一个端面和Φ20H7mm 孔为基准, Φ6H7mm 孔辅助定位,选用Z525型立式钻床和专用夹具。

工序10 粗铣、半精铣槽。

以Φ20H7mm 孔的一个端面和Φ20H7mm孔为基准, Φ6H7mm 孔辅助定位,选用X61W 型万能升降台铣床和专用夹具。

工序11 终检。

(四) 机械加工余量、工序尺寸及毛坯尺寸的确定“C1340半自动车床杠杆”零件材料为QT45-5,生产类型为大批生产,采用机器造型,金属模铸造毛坯.根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:1.φ20孔外端面的加工余量(加工余量的计算成本长度为02.080-) 加工余量计算表如下: 工序加工尺寸及公差铸件毛坯 (φ20二端面尺寸02.080-) 粗铣二端面 半精铣床两端面 精铣床两端面 加工前尺寸最大91 83 81 最小 87 82.4 80.81 加工后尺寸最大91 83 81 80 最小 87 82.7 80.81 79.8加工余量（单边）4.5 最大 4.15 1.09 0.6 最小 2 0.7 0.41加工公差（单边） 11+- -0.312 -0.1912-0.212 (1)按照《机械制造技术基础课程设计指南》表5-4，取毛坯的单边加工余量.Z=4.5mm,铸件尺寸精度等级为5,所以偏差为±1。

（2）精铣余量：单边为0.5,精铣偏差即零件偏差02.0-(3)半精铣余量:单边为Z=1mm ，（见《简明机械加工工艺手册》表1-22），加工精度等级为IT11，所以本工序加工偏差为019.0-（入体方向）（4）粗铣加工余量：分两次走刀，单边加工余量为Z=3mm, （《简明机械加工工艺手册》表1-22），加工精度等级为IT12，所以加工偏差为03.0-（入体方向）2.φ6二孔外端面的加工余量(1) 按照《金属机械加工工艺人员手册》表12-2，取毛坯的单边加工余量Z=3.5mm,铸件尺寸精度等级为5，故偏差为±0.5。

(2)半精铣加工余量:单边为Z=0.7mm 见《简明机械加工工艺手册》表1-22），加工精度等级为IT11，即本工序加工偏差为019.0-（3）粗铣加工余量： 单边为1Z =3.5-0.7=2.8mm,分两次走刀，固每次加工余量为Z=1Z /2=1.4mm,加工精度等级为IT12，所以加工偏差为03.0-加工余量计算表（零件尺寸019.012-）工序 加工余量（单边） 工序尺寸半精铣 0.7mm 019.012-mm粗铣（两次） 2.8mm 03.04.13-mm毛坯 3.5mm 5.05.019-mm3. φ6二孔加工余量，两内孔精度要求为IT7级，参照《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为钻孔： φ5.8mm粗铰： φ5.95mm Z=0.15mm精铰： φ012.006mm Z=0.05mm 4. φ8孔的加工余量，孔的精度要求为IT7，《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为钻孔： φ7.8mm粗铰： φ7.96mm Z=0.16mm精铰： φ012.000.8mm Z=0.04mm 5. φ20孔的加工余量，孔的精度要求为IT7，《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为钻孔： φ18mm拉孔及圆弧油槽： φ021.0020mm Z=1mm 6. 槽的加工余量，参照《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为粗铣 ： 6mm半精铣 8mm Z=2mm(五) 确定切削用量及基本工时工序1 粗铣，半精铣，精铣Φ20H7mm 孔的两端面。

选用机床：Ｘ61W 万能升降台铣床。

1．粗铣Φ20H7mm 孔的两端面零件材料为球墨铸铁QT45-5，故可用高速钢直齿三面刃圆盘铣刀。

查《简明机械加工工艺手册》（简称简明手册）表11-21和表12-22，取铣刀直径d=125mm ，粗齿，z=20齿。

由于粗铣加工单边余量为3mm ，小于5mm ，故铣削宽度e a =3mm 。

查《机械加工工艺人员手册》（简称工艺手册）表11-69可知，z f =0.06~0.12mm/z, 取z f =0.1 mm/齿。

查《工艺手册》表14-77,取u=38m/min 则：s n =1000u/d π=96（r/min ）根据机床使用说明书，查表3.29，取主轴实际转速w n =100r/min,则实际切削速度c u =πd w n /1000=39.27（r/min ）当w n =100r/min 时，刀具每分钟进给量m f 应为m f = z f Z w n =0.1×20×100=200(mm/min)查机床说明书，取实际进给速度m f =205mm/min,则实际进给量z f = m f /Z w n =0.1025(mm/Z)切削工时：查《工艺手册》表15-14，切入长度L1=1.7mm,超出长度L2=3 mm 。
