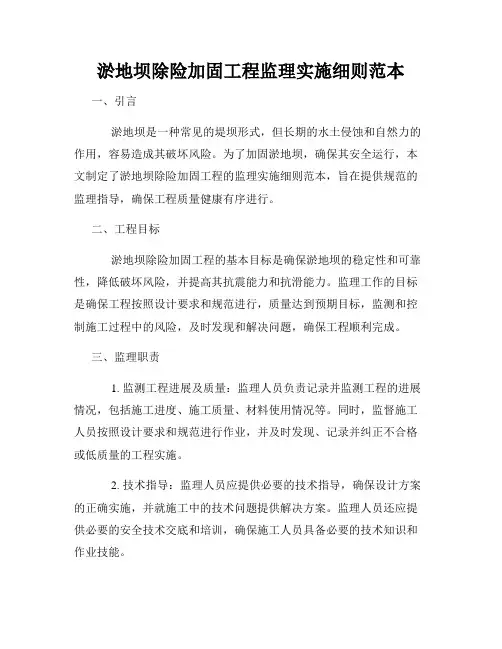

淤地坝除险加固工程监理实施细则范本

三门峡市灵宝玉女湖淤地坝除险加固工程监理实施细则审批:编制:三门峡市水利勘测设计有限公司玉女湖工程项目监理部2015 年3月12日工程概况玉女湖淤地坝地处三门峡市灵宝焦村镇娘娘山景区内，位于老天沟流域，淤地坝于2004 年2 月由中国水利水电第十一工程局勘测设计院完成初步设计，2004 年9 月完成施工图设计。

2007 年5月动工兴建，2008年5月建成。

原设计控制流域面积 3.1km2,设计总库容54.05万吊，淤积库容22.14万m,淤积年限20年，可淤地2.21hm2。

原设计工程由大坝、放水工程两部分组成，大坝为浆砌石拱坝，坝顶高程623.00m,最大坝高24m坝顶长83.16m；放水工程布置在坝体附近库区左岸，采用斜卧管型式，放水工程采用城门洞形涵洞，设计最大泄量0.49m3/s 。

实际施工时大坝位置顺河道下移，坝址以上控制流域面积4.66km2，干沟长3.65km，干沟比降0.0828，2014年8月实测总库容8.3万m，大坝为浆砌石拱坝，坝顶高程为622.35m,坝长88m，坝顶宽2.1~3.0m ;放水设施为坝内埋管，不同高程埋设4个放水管，管径均为150mm 利用闸阀控制。

淤地坝存在问题1 、大坝不满足防洪要求；2、右坝肩及坝体渗漏；3、下游坝坡有渗漏点，表层部分砂浆脱落；4、溢流堰无导流墙。

加固工程设计针对玉女湖淤地坝存在的主要问题，采取如下加固措施：（1 ）挡水坝段加高；（2）右坝肩及坝体做防渗处理，采用剔除上游坝面现有勾缝环氧砂浆重新勾缝结合右岸岸坡灌浆法；（3）下游坝面：渗漏点灌浆，砂浆脱落部分修补；（4）溢流堰两侧加设导流墙。

工程施工施工安排从2015.3 年11 月初开始到2015年5月结束，工程总工期为2个月。

二、工程监理程序：1 、对施工单位资质审查；2、工程项目列入年度资金计划的核查；3、编制监理实施细则。

4、核查开工条件：4.1、施工图会审及图纸交底；4.2、审查施工单位提交的施工组织设计和施工方案；4.3、审查施工进度计划；4.4、审查各种筑坝材料施工试验报告；4.5、检查施工环境及各种施工机器具的配备情况；；4.6、检查施工组织机构及质保体系；4.7、检查施工规范、规程、标准及验评表准备情况；4.8、审批开工报告。

5、工程施工阶段的监理：5.1、检查施工作业指导书；5.2、分项分部工程质量控制与质量认定、隐蔽工程检查验收、工序质量的管理；5.3、检查施工技术记录，审查质量事故分析及处理措施报告；5.4、参加工程协调会，督促检查施工进度计划的实施；5.5、核查施工实物量，签认工程月进度款；5.6、安全文明施工监督管理。

6、后期监理：6.1、单位工程验收，资料整理归档；6.2、核查工程结算；6.3、工程保修期缺陷处理的监督；6.4、编写工程总结。

三、施工阶段监理实施细则1、投资控制实施细则：1.1、熟悉设计文件，认真审查施工方案，减少额外技措费，避免发生合同外价款；1.2、慎重处理工程变更、设计修改；1.3、严格对停窝工及额外人工机械等经费的签认；1.4、及时核准已完实物量及月进度款；1.5、审核施工单位提交的工程结算书；2、进度控制的实施细则2.1、审核施工单位提交的施工进度计划；2.2、审查施工单位料场复查报告和料场规划资料及其它工程材料采供计划；2.3、检查工程进度计划的实施情况；2.4、参加工程协调会，协调解决施工出现的问题。

3、质量控制的实施细则3.1、质量的事前控制3.1.1、检查施工单位各种施工规范、规程标准基础资料的准备情况。

应具备的基础资料有：①、碾压式土石坝施工技术规范(SDJ21 — 83);②、有关规范、规程、规定和标准。

③、建筑地基处理技术规范(JGJ79- 91);④、混凝土结构工程施工及验收规范(GB5020牛92)⑤钢筋焊接及验收规程(JGJ18- 96);⑥、施工坝场临时用电安全技术规范(JGJ46- 88);⑦、土工试验方法标准(JGJ12A 88);3.1.2、参加图纸会审及技术交底；3.1.3、坝轴线及高程标桩的验收3.1.4、审查施工单位的资质，检查施工主要负责人是否到位3.1.5、检查施工单位对设计规划料场的复查资料及所拟料场规划3.1.6、检查施工单位施工前施工试验资料3.1.7、检查施工单位施工机器具、试验设备的配备情况3.1.8、审查施工组织设计及质保体系。

3.2 、质量的事中控制3.2.1、施工工艺过程的质量控制：灌浆工程监理质量控制措施开工许可证的申请程序：2.1本细则依据施工承建合同文件、SL62-94《水工建筑物水泥灌浆施工技术规范》以及现行有关施工技术和工程验收规程、规范编制。

2.1工程承建单位应在灌浆工程实施的28 天以前，根据设计文件和合同技术规范要求、选择与实施灌浆工程项目岩性以及施工条件相似的地区或部位完成灌浆试验。

灌浆试验地区或部位，试验大纲均应事先报经监理部批准。

2.2灌浆试验结束后。

承建单位应及时整理试验成果报告报送监理部审批。

其内容应包括：(1)作业工序、方法与采用的设备；(2)材料与品质、浆材的可灌性、浆液配比及开灌水灰比。

(3)根据各类岩性地质构造及渗透性等所确定的随孔深而增加的灌浆压力等有关建议。

2.3承建单位应在灌浆作业开工的21 天以前，根据灌浆试验成果和监理部的审批意见与技术规范要求，结合现场施工条件，编制灌浆工程施工措施计划报送监理部批准。

其内容应包括：(1)工程概况(包括灌浆工程部位、施工布置、钻孔分序与编号等)；(2)灌浆工序、工艺和压力；(3)灌浆材料及其品质；(4)施工进度计划；(5)机械设备配置与劳动力组织；(6)质量控制措施；(7)灌浆计量设备与灌入量控制方法；(8)作业原始记录资料收集与整理；(9)施工安全与环境保护措施。

2.4承建单位必须按合同要求组织施工设备进场，运至施工现场用于灌浆作业的各种机械设备、仪器仪表、计量观测装置和其他辅助设备，必须经过检查、率定、安装调试并经监理工程师认证合格，方可使用。

2.5承建单位应做好各种灌浆材料的检测和浆料配比的试验工作，并于灌浆作业开始前将试验成果报送监理部批准。

2.6上述报送文件连同审查意见单均一式四份，经工程承建单位项目经理(或其授权代表)签署并加盖公章后递交。

监理部审阅后限时返回审签意见单一份，原件不退回。

审签意见包括“照此执行” 、“按意见修改后执行” 、“已审阅”及“修改后重新报送” 四种。

2.7除非接到的审查意见为“修改后重新报送” ，否则承建单位可即时向监理部申请开工许可证。

监理部将于接受承建单位申请后的24 小时内开出相应项目的开工许可证或开工批复文件。

2.8如果承建单位未能按期向监理部报送开工申请所必须的文件和资料，由此造成施工工期延误和其他损失，均由承建单位承担合同责任。

若承建单位在限期内未收到监理部的审查意见或批复文件，可视为已报经审阅。

三、施工过程监理：3.1承建单位必须按设计要求按序次施放孔位，并在实地注明各孔序号与孔号。

承建单位应凭证开钻，即在钻证孔8 小时前，由承建单位技术员签发“钻孔生产任务通知单” ，并及时通知监理工程师。

钻孔应按设计序次进行，未经设计修改或监理工程师的同意，承建单位不得随意改变钻孔序次。

3.2钻孔作业中，承建单位应对孔斜、孔深及时进行检查，保证钻孔质量，并认真填写钻孔班报。

各孔终孔前4 小时，承建单位应通知监理工程师参加终孔检查，检查时必须有钻孔原始记录，对于取芯钻孔（先导孔、检查孔），承建单位还应及时填写“岩心相关表” ，并出示保存完整的岩芯。

钻孔结束后，承建单位应及时将钻孔冲洗干净，并做好孔口保护直至灌浆完成。

3.3对于取芯钻孔，承建单位必须将取出的岩芯统一编号、妥善保存，对于软弱与破碎带岩芯，还必须用石蜡封存，待竣工验收时移交给业主。

在取芯钻孔完成后，承建单位应及时向监理部提供2 份钻孔柱状图，其格式与内容，也可以由承建单位提出报监理部确定。

3.4承建单位必须对基础岩基灌浆安设抬动监测装置，对水工隧洞灌浆安设变形监测装置，并派专人与灌浆作业进行同步观测和做好记录。

3.5灌浆前，承建单位必须按技术规范要求先做钻孔冲洗及压水试验。

压水试验应包括所有检查孔，其他孔、段由监理工程师指定，各检查孔的压水试验工作要有监理工程师在场时进行。

压水时应保证栓塞位置准确，孔口、管道及接头等处不得有任何漏水现象，否则应暂停本段压水试验，将设备整修合格后再继续进行。

钻孔冲洗与压水试验过程中，承建单位应认真作好钻孔冲洗和压水试验记录。

并在作业结束后，及时向监理部报送作业记录成果。

3.6承建单位应凭证开灌，即在灌浆前8 小时由承建单位技术员签发灌浆任务书，并及时通知监理工程师，施工作业人员应根据灌浆任务书进行灌浆作业。

3.7灌浆段长和压力必须符合设计要求与规范规定，不允许超长、超压或欠压。

孔口压力表必须有专人看管并认真填写“灌浆孔口压力记录表”。

若检查发现记录压力与实际压力不符合，施工作业人员应及时检查分析原因，进行调整，并在记录上注明。

对于违章操作或经发现弄虚作假者，监理工程师将作违规处理，情节特别严重的孔、段必须重扫重灌。

3.8各孔段的灌浆必须连续进行。

开灌前必须根据压水试验成果备足灌浆材料。

若因故中断必须按规定要求进行处理，并如实记录中断灌浆的时间、原因、处理措施、处理效果以及对灌浆质量的影响程度等情况。

3.9浆液变换和结束标准必须符合设计文件和技术规范要求。

各孔段灌浆结束前，应报请监理工程师检查确认，每段灌浆结束后，要及时整理灌浆记录成果，并按各孔、段将记录表格分别装订成册。

3.10灌浆结束后，必须采用“机械压浆封孔法”封孔，并有闭浆措施。

封孔作业中，应认真记录封孔情况。

凡封孔不密实或发现有涌水处，监理工程师有权指令返工扫孔，重灌重封。

3.11承建单位必须每月对灌浆材料的质量进行检验，包括水泥标号、细度和灌浆中所采用的砂及外加剂，并应及时将检验情况提交监理部审核。

3.12在钻孔与灌浆作业过程中，承建单位必须认真作好原始记录。

原始记录资料应真实、齐全、清晰、准确，严禁重抄或搽改，其内容应包括：钻孔、冲洗、压水、灌浆以及必要的取岩芯和观测记录。

监理工程师可对原始记录随时进行检查。

3.13承建单位必须严格按设计要求和技术规范规定，按报经批准的灌浆工程施工措施计划进行灌浆工程的施工。

若有违反现象，监理工程师将发出违规警告通知，情节严重者，将指令其停工整顿或返工处理，因此而告成的损失由承建单位承担合同责任。

3.14灌浆施工中，承建单位可根据施工的实际情况，按合同要求或规范规定的数量布置检查孔(其位置由监理工程师发出通知指定)，对已灌区域分块进行质量检查，检查方法须报经监理部批准。

承建单位必须向监理部提交灌浆工程原始记录成果一览表、地质柱状图、岩芯相关表等资料，以便于检查孔布设。
