负荷控制终端说明书

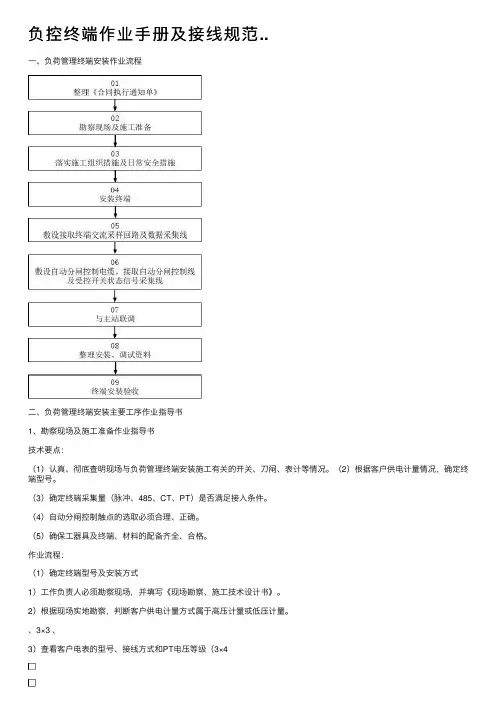

负控终端作业手册及接线规范..

负控终端作业⼿册及接线规范..⼀、负荷管理终端安装作业流程⼆、负荷管理终端安装主要⼯序作业指导书1、勘察现场及施⼯准备作业指导书技术要点:(1)认真、彻底查明现场与负荷管理终端安装施⼯有关的开关、⼑闸、表计等情况。
(2)根据客户供电计量情况,确定终端型号。
(3)确定终端采集量(脉冲、485、CT、PT)是否满⾜接⼊条件。
(4)⾃动分闸控制触点的选取必须合理、正确。
(5)确保⼯器具及终端、材料的配备齐全、合格。
作业流程:(1)确定终端型号及安装⽅式1)⼯作负责⼈必须勘察现场,并填写《现场勘察、施⼯技术设计书》。
2)根据现场实地勘察,判断客户供电计量⽅式属于⾼压计量或低压计量。
、3×3 、3)查看客户电表的型号、接线⽅式和PT电压等级(3×43×。
5)确定终端安装位置,判断计量盘内是否有位置安装。
6)计量盘⽆位置安装终端时,按以下⽅法确定安装位置:a)原则上选择在计量盘临近屏内位置。
但终端安装运⾏后必须与原有运⾏设备不会互相造成不良影响。
b)在⽅便敷设电缆的合适室内墙上安装。
7)检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可⽤。
8)确定计量盘内预留位置或临近屏内⽆终端安装固定孔或不适⽤的,钻孔时是否需要将⾼压或低压电源停运。
9)现场有⽆失压计时仪。
10)填写《现场勘察、施⼯技术设计书》相关内容(2)确定终端采集量(脉冲、485、CT、PT)1)确定客户电度表脉冲端⼝是否被占⽤,若已占⽤者,暂不接⼊脉冲采集线。
2)确定客户电度表485信号采集端⼝是否被占⽤,若已占⽤者,暂不接⼊485信号采集线。
3)确定现场条件是否满⾜终端串接CT回路。
a)⾼压计量客户电表若⽆接线盒、接线盒残旧或电表CT回路接线复杂,暂不将CT回路串接⼊终端。
b)低压计量客户电表⽆接线盒者,暂不接将CT串接⼊终端。
4)确定终端PT并接点。
a)计量电表,配有接线盒的,将终端PT线并接⼊接线盒PT出线侧端⼦上。

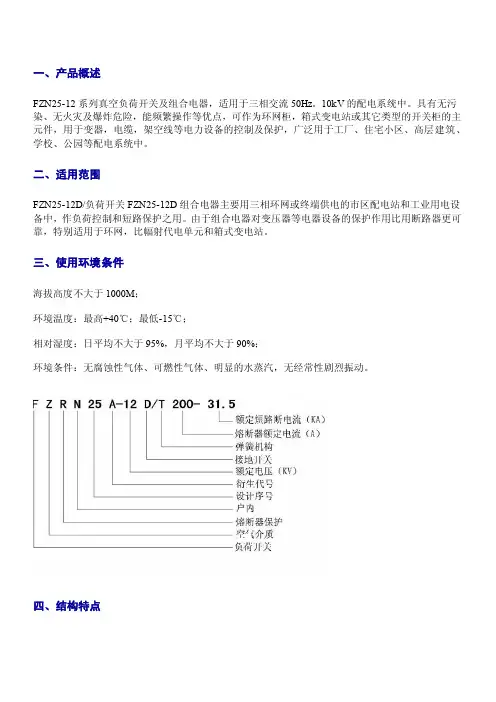

FZN25-12RD系列真空负荷开关和组合电器使用说明书

一、产品概述FZN25-12系列真空负荷开关及组合电器,适用于三相交流50Hz。
10kV的配电系统中。
具有无污染、无火灾及爆炸危险,能频繁操作等优点,可作为环网柜,箱式变电站或其它类型的开关柜的主元件,用于变器,电缆,架空线等电力设备的控制及保护,广泛用于工厂、住宅小区、高层建筑、学校、公园等配电系统中。
二、适用范围FZN25-12D/负荷开关FZN25-12D组合电器主要用三相环网或终端供电的市区配电站和工业用电设备中,作负荷控制和短路保护之用。
由于组合电器对变压器等电器设备的保护作用比用断路器更可靠,特别适用于环网,比幅射代电单元和箱式变电站。
三、使用环境条件海拔高度不大于1000M;环境温度:最高+40℃;最低-15℃;相对湿度:日平均不大于95%,月平均不大于90%;环境条件:无腐蚀性气体、可燃性气体、明显的水蒸汽,无经常性剧烈振动。
四、结构特点负荷开关为框架结构,结构独特紧凑,集成了隔离开关、负荷开关、熔断器、接地开关为一体的高性能高压电器产品。
隔离开关为直动式,运动方向与真空来弧室运动方向平行。
开关分闸后具有明显隔断口有安全隔板,当接地开关合闸的同时,与接地开关联动的安全隔板自动将带电的静触头(母线室〉封闭,检修或更换熔断器绝对安全。
隔离开关、负荷开关分合顺序有可靠的机械程序保证。
合闸操作时,隔离开关先合闸后负荷开关才合闸。
分闸操作时,负荷幵关先分闸后隔离开关才分闸。
负荷开关与接地开关之间有机械联锁防止误操作。
负荷开关附有门锁,可方便地将开关柜门与开关联锁,当柜门打开或柜门门锁未锁好时,负荷开关不能操作,当接地开关未合闸时,柜门不能打开。
负荷开关为电动、手动两用,可实现远距离控制。
五、真空负荷开关及其组合电器主要电气及机械参数表1 负荷开关的技术参数表2 负荷开关的技术参数六、各型号尺寸1) FZN25-12D侧装右操:2) FZN25-12D侧装左操:3) FZN25-12D倒装右操:4) FZN25-12D倒装左操:5) FZRN25-12D侧装右操:6) FZRN25-12D侧装左操:7) FZRN25-12D倒装右操:8) FZRN25-12D倒装左操:。
负控终端作业手册及接线规范

负控终端作业手册及接线规范二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点:(1)认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。
(2)根据客户供电计量情况,确定终端型号。
(3)确定终端采集量(脉冲、485、CT、PT)是否满足接入条件。
(4)自动分闸控制触点的选取必须合理、正确。
(5)确保工器具及终端、材料的配备齐全、合格。
作业流程:(1)确定终端型号及安装方式1)工作负责人必须勘察现场,并填写《现场勘察、施工技术设计书》。
2)根据现场实地勘察,判断客户供电计量方式属于高压计量或低压计量。
3)查看客户电表的型号、接线方式和PT 电压等级(3×4 220V/380V 、3×3 100V 、3×4 57.5V/100V )。
4)根据电表的型号、接线方式和PT电压等级,确定应安装的终端型号(其接线方式和PT电压等级应与电表的相一致)。
5)确定终端安装位置,判断计量盘内是否有位置安装。
6)计量盘无位置安装终端时,按以下方法确定安装位置:a)原则上选择在计量盘临近屏内位置。
但终端安装运行后必须与原有运行设备不会互相造成不良影响。
b)在方便敷设电缆的合适室内墙上安装。
7)检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。
8)确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的,钻孔时是否需要将高压或低压电源停运。
9)现场有无失压计时仪。
10)填写《现场勘察、施工技术设计书》相关内容(2)确定终端采集量(脉冲、485、CT、PT)1)确定客户电度表脉冲端口是否被占用,若已占用者,暂不接入脉冲采集线。
2)确定客户电度表485信号采集端口是否被占用,若已占用者,暂不接入485信号采集线。
3)确定现场条件是否满足终端串接CT回路。
a)高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂,暂不将CT回路串接入终端。
江苏林洋能源股份有限公司NLF100-A负荷管理终端产品说明书

NLF100-A型负荷管理终端产品说明书(Ver2.0)江苏林洋能源股份有限公司目录一、产品简介 (1)1.1概述 (1)1.2主要功能 (1)1.3设计参照标准 (1)二、产品特点 (2)三、主要技术指标 (2)四、工作原理 (3)五、外形尺寸及端子定义说明 (5)5.1终端外形尺寸图 (5)5.2端子接线图 (5)六、功能配置 (8)七、终端液晶显示说明 (9)7.1液晶显示介绍 (9)7.2详细界面介绍 (10)八、故障分析与排除 (19)九、注意事项 (21)十、运输存储 (21)十一、售后服务 (22)一、产品简介1.1概述NLF100-A型负荷管理终端(以下简称终端)是基于计算机应用技术、现代通信技术、电力自动控制技术的电力负荷管理系统双向现场终端,具有优良的可靠性、稳定性、安全性和扩展性。
终端使用模块化结构设计,采用高性能32位CPU、嵌入式操作系统、128M/256M大容量存储器,可以利用无线移动通信(4G/3G/2G)等和主站进行通讯。
主要面向的对象是用电容量较小,现场用电情况相对简单的专变电力用户。
1.2主要功能终端具有数据采集、负荷控制、统计数据、越限报警、主动上报、停电管理等功能。
上行可通过4G、GPRS、CDMA、MODEM、RS232/485、Ethernet等多种方式连接到主站管理系统,与主站前置机交换数据、接收指令。
下行通过RS485可以同时抄读多种国内外电表,负责抄表过程的控制以及电表数据的接收、存贮、统计与传送。
终端采用128M/256M大容量存储器能轻松满足数据可靠存储的需求。
1.3设计参照标准《Q/CSG11109006-2013中国南方电网有限责任公司计量自动化终端外形结构规范》《Q/CSG1209007-2015中国南方电网有限责任公司负荷管理终端技术规范》《中国南方电网有限责任公司计量自动化终端远程通信模块接口协议(2016版)》二、产品特点●采用工业级ARM9系列控制器和嵌入式操作系统;●电磁兼容性能优良,能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰,且具有较强的环境适应能力;●与主站之间的上行通信可采用无线移动通信(4G/3G/2G)、无线专网等多种通信方式;●下行采用RS485总线方式;●宽电压电源设计使其具有更高的可靠性,更加适应工作环境;●全新的维护概念:具有功能强大的组态功能,可以在本地/远程方便地修改设备参数,支持本地/远程软件的在线升级;●大容量的主板FLASH存储芯片保证各种数据的方便存储。
NXB柱上SF6负荷开关安装使用说明书

—安装使用说明书NXB柱上SF6负荷开关• 性能提升• 安全可靠• 产品丰富••—目录01. 概述 0402. 技术参数 0603. 验收/检查/存放 0704. 安装 0805. 接地 1106. 通电 1207. 维护 1208. 安装操作 1309. 安装实例 1410. 尺寸图 1511. 电气接线图 17附录1 线路连接 18附录2 柱上SF6负荷开关的总体布置 194N X B 柱上S F 6负荷开关术语为避免任何误解,NXB 柱上SF 6负荷开关在本说明书中简称“NXB ”。
NXB 是一种可在严酷环境下使用的SF 6气体绝缘、柱上安装的负荷开关,有较强的负荷开断和故障关合能力且能满足隔离开关的绝缘要求。
接地的金属箱体能防止处于分闸位置的开关通过泄漏电流。
1.1 连接NXB 可以和架空线路直接连接,也可以通过适配DIN47636 400系列或EN 50181 C 型标准套管的电缆连接头和电缆连接。
1.2 接地开关(可选功能)NXB 可选配内置接地开关,供出线侧线路之安全及可靠接地用。
这种方案称为三工位开关以区分于标准两工位开关。
接地开关是手动而不是电动操作。
—01.概述—01 NXB 柱上SF 6负荷开关类型(背视图)二工位开关NXB_630A_型三工位开关NXB_630C_型1.3 安装NXB 可以水平安装于架空线的上方或下方。
1.4 操作水平安装的NXB 柱上SF 6负荷开关可用绝缘拉杆动操作。
1.5 电动操作装置(可选功能)NXB 可选配电动操作机构来实现分、合电动操作。
请参见手册34UEMC45_。
而接地开关的操作因考虑到安全因素始终是手动操作。
1.6 手动机械闭锁机构(可选功能)NXB 可选配手动机械闭锁装置。
该装置可在杆下通过绝缘拉杆将开关闭锁在任意位置(合闸/分闸/接地)。
闭锁状态可通过观察窗清晰可见。
闭锁状态下,电动控制回路自动失效。
闭锁时发出供远方控制的报警信号。
人民电器 FN12-12型户内高压交流负荷开关 产品说明书

概述
FN12-12和FNR12-12组合电器是额定电压12kV,额定频率50Hz的三相高压开关设备,用于分合负
荷电流、闭环电流、空载高压电器和电缆充电电流、关合短路电流、配装接地开关的负荷开关,可以
承受短路电流,主要用于三相环网或终端供电的市区配电站和工业用电设备中,作负载控制和短路保
护之用。
型号及其含义
额定热稳定电流(kA)
额定有功负荷电流(A)
额定电压(kV)
设计序号
高压交流负荷开关
F N 12 - 12 / 630 - 20
D
户内
接地开关
额定短路开断电流(kA)
额定电流(A)
额定电压(kV)
设计序号
高压交流负荷开关
F N R 12 - 12 / 125- 31.5
D
接地开关
户内
带熔断器
FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
高压电器
097
主要技术参数FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
098
电动分闸及电动机构原理图
图4 电动机构电气原理图
1
23
4
U1YA
XT 21
XT 13579
246810
11213112224151324252
13233314244353344454
N(—)
220V~
L(+)
图3 电动分闸原理力图
FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
100。
广西负荷管理终端说明书

负控终端使用说明说目录1.技术说明 (4)1.1.概述 (4)1.2.规范性引用文件 (5)1.3.技术参数 (6)1.3.1.I/O配置 (6)1.3.2.测量精度 (6)1.3.3.费率时段 (6)1.3.4.通信接口 (7)1.3.5.通信性能指标 (7)1.3.6.无线信号指示 (7)1.3.7.显示方式 (7)1.3.8.电磁兼容 (7)1.3.9.电源 (8)1.3.10.绝缘性能 (8)1.3.11.工作环境 (8)1.3.12.体积和重量 (9)1.3.13.可靠性 (9)1.3.14.其它 (9)1.4.基本功能 (9)1.4.1.实时测量 (9)1.4.2.电能计量 (10)1.4.3.抄表功能 (10)1.4.4.数据统计分析功能 (10)1.4.4.1.曲线数据 (10)1.4.4.2.日数据 (11)1.4.4.3.月数据 (11)1.4.4.4.采集间隔设置及存储要求 (12)1.4.4.5.电压合格率统计 (12)1.4.4.6.功率因数越限统计 (12)1.4.4.7.三相电流不平衡度越限统计 (12)1.4.5.事件记录与报警 (13)1.4.5.1.过负荷 (13)1.4.5.2.过电流 (13)1.4.5.3.过电压 (13)1.4.5.4.欠电压 (14)1.4.5.5.失压记录 (14)1.4.5.6.电压逆相序 (14)1.4.5.7.电流反极性 (14)1.4.5.8.失流记录 (15)1.4.5.9.终端停电 (15)1.4.5.10.终端上电 (15)1.4.6.设置功能 (15)1.4.7.终端与前置机通讯 (15)1.4.8.异常报警功能 (16)1.4.9.响应时间 (17)1.4.10.通信接口和脉冲输出接口 (17)1.4.11.日历和时钟 (18)1.4.12.显示功能 (18)1.4.13.参数设置 (19)1.4.14.升级功能 (19)1.4.15.独立的RS485/232转发信道 (19)1.4.16.安全防护 (19)1.5.外形及部件名称 (20)1.6.面板操作 (21)1.7.终端显示 (22)1.7.1.终端显示格式 (22)1.8.端钮接线图 (24)2.安装须知 (26)2.1.安装准备工作 (26)2.1.1.安装必备工具: (26)2.1.2.备用工具: (26)2.1.3.安装材料 (27)3.终端安装说明 (28)3.1.固定终端 (28)4.1.电源部分接线 (28)4.2.485接线 (29)4.3.辅助端遥信接线 (29)4.4.天线的安装 (29)1.技术说明1.1.概述请在使用本产品前仔细阅读各章节。
深圳市科陆电子CL760配变监测计量终端 说明书

CL790D 用电管理终端使用说明书(SX V1.0)深圳市科陆电子科技股份有限公司Un Re gi st er ed目 录一、概述............................................................................................................1 二、系统特点....................................................................................................1 三、基本功能....................................................................................................2 3.1用电监测及负荷控制..............................................................................2 3.2用电检查..................................................................................................2 3.3异常报警信息上报..................................................................................2 3.4面板显示功能..........................................................................................2 3.5数据存储..................................................................................................3 3.6抄表功能..................................................................................................3 3.7通信..........................................................................................................3 3.8自动恢复功能..........................................................................................3 四、主要技术指标............................................................................................4 五、工作原理简述.. (5)六、面板及端子说明 (6)七、操作说明....................................................................................................8 7.1安装说明..................................................................................................8 7.2 设置主站地址、终端地址......................................................................9 7.3按钮操作、指示灯及液晶显示说明. (10)八、 维护......................................................................................................11 九、 注意事项. (13)Un Re gi st er ed一、概述CL790D 系列用电管理终端采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术,支持并采用先进的GPRS 公用无线通信网络技术,是实现需求侧管理现代化的重要组成部分,也是电力负荷管理系统的配套终端产品,和电力负荷管理主站配合可实现负荷的监测与控制,并能够实现自动抄表、计量设备监测和防窃电,以及各种负荷闭环控制和异常告警功能,是电力营销自动化系统中具有较高的实用价值的终端产品。
电力负荷管理终端(参考Word)

1概述1.1 引言电力负荷管理终端是以计算机应用技术、现代通信技术、电力自动控制技术为基础应用于电力工程的信息采集、处理和实时监控系统。
电力负荷管理终端集电力负荷管理和现场客户服务功能于一身,技术先进、功能完善、扩展灵活,是供电企业监控用户用电情况,提高需求侧管理水平的新一代远程监控装置。
电力负荷管理终端采用高性能32位ARM7内核CPU,嵌入式操作系统,作为负荷控制与管理系统中的智能采集执行终端,广泛应用于变电站、大用户、配变电站。
可利用移动公网GPRS/CDMA或其它通讯方式和电力符合管理主站进行通讯。
终端按照主站发来的计划用电指标实施当地功率和电量控制,还可以直接接收主站的遥控命令来控制用户的负荷。
终端可将用户的用电参数、执行负荷控制的结果以及终端运行中的一些重要信息和告警信息主动上报或者响应召测上报。
终端支持多种规约的电能表数据采集,终端采用点阵液晶显示,菜单驱动,操作简单直观。
FKGB系列电力负荷管理终端是陕西银河电子工程有限责任公司按照国家有关标准和规定,在反复分析用户需求的基础上,积累多年的运行经验后,经过多次优化改进而推出的新一代表计式负荷管理终端。
该产品为配变监测提供了全新的自动化概念,将配变监测、远程抄表、无线通信等功能综合考虑,对加强用电监测,防止窃电、加强设备安全监视、预防事故,为线损管理、降低线损、提高运行管理和经济运行水平等提供科学依据。
1.2 系统原理基于GSM短信息/GPRS的负荷控制管理系统,以公共的GSM /GPRS移动通信网络为载体,辅助以现场RS485总线、红外线等通讯方式,将变电站、大用户、公用配变、居民户等为主要控制管理对象,实现从变电站到供电线路再至电力用户的综合供用电监测、控制和管理。
本终端主要有五部分组成:电源单元、处理单元、通信单元、交流采样单元、GPRS 单元,框图如下图1所示。
其中电源单元给GPRS单元、处理单元、通信接口、交流采样单元供电。
负荷控制终端安装作业指导书

负荷控制终端安装作业指导书负荷控制终端安装作业指导书:1. 概述1.1 目的本文档旨在提供负荷控制终端(以下简称终端)的安装作业指导,确保安装的顺利进行。
1.2 背景负荷控制终端是用于监控和控制电力负荷的设备,可实现负荷的可视化管理和远程控制。
2. 准备工作2.1 材料准备2.1.1 终端设备2.1.2 安装工具2.1.3 安装配件2.2 安装环境准备2.2.1 确定终端安装位置2.2.2 确保安装位置的电力供应和通信设施,如电源插座和网络接口3. 安装步骤3.1 终端设备安装3.1.1 将终端设备固定在安装位置3.1.2 连接终端设备的电源和通信线缆3.1.3 确保设备连接牢固且线缆无损坏3.2 终端软件安装3.2.1 准备安装介质和授权信息3.2.2 安装终端软件并按照提示完成设置3.2.3 进行软件升级(若有需要)4. 系统配置与测试4.1 建立与服务器的通信连接4.1.1 设置终端与服务器之间的通信参数4.1.2 进行通信测试,确认连接正常4.2 配置相关参数4.2.1 设置终端的时间和日期4.2.2 配置终端的网络参数4.2.3 配置终端的监测点信息、控制策略等4.3 功能测试4.3.1 对终端进行功能性测试,包括负荷监测、控制策略执行等4.3.2 确保终端的各项功能正常工作5. 质量保证与验收5.1 完成安装记录5.1.1 记录安装设备的相关信息,包括设备型号、序列号等5.1.2 记录安装的时间和人员信息5.2 进行终端的功能验收测试5.2.1 按照质量验收标准对终端进行测试5.2.2 确保终端满足需求并符合相关标准和规范附件:本文档无附件。
法律名词及注释:1. 负荷控制:对电力负荷进行监测和控制,以实现能源效益的最大化和负荷的合理分配。
2. 终端设备:安装在现场的用于控制和监测的设备,如负荷控制终端。
施耐德电气 柱上负荷开关 用户自动分界开关 RL-MA A SA+ 系列 说明书

产品简介柱上负荷开关/用户自动分界开关RL-MA/A/SA +系列施耐德电气前言RL-MA/A/SA+系列我们的目标为我们的用户和全社会提供先进的中压架空线路系统自动化、保护以及控制系统设备。
我们的柱上产品家族包括:●RL系列SF6气体绝缘三相负荷开关/用户自动分界开关●U系列固体绝缘三相真空自动重合器●N系列SF6气体绝缘三相真空自动重合器●PTCC系列柱上通讯控制器●ADVC系列柱上通讯控制器●ESC100用户自动分界开关控制器今天的电力用户希望尽量减少停电和降低运行成本。
为了使您未来的配电系统更具竞争力,施耐德电气坚持不懈地致力于向您提供在未来更具竞争性的最先进的配电设备。
过去,用户仅仅是为了满足负荷增加的需要而购买负荷开关等配电设备。
今天,应用这种高新技术设备,并综合对已有配电系统更完善的管理,即可实现提高供电可靠性的前提下降低运行成本并增加投资回报率。
介绍和应用介绍 (7)开关的基本运行操作 (7)开关用作自动分段器运行 (8)开关用作用户自动分界开关运行 (8)产品优点模块化设计 (9)先进绝缘技术 (9)内置电流、电压传感器 (9)低气压闭锁 (9)远程控制和监控 (9)减少安装成本 (9)减少操作成本 (9)增加收益 (9)延缓基本建设工程项目再投资 (10)用户信赖 (10)无障碍通讯 (10)开关描述开关触头 (11)操作机构 (11)外壳 (11)指示器 (11)电流互感器 (11)电压传感器 (12)操作 (12)电路 (12)测量功能相过流故障检测 (13)单相接地故障检测 (13)浪涌抑制 (13)自动分段功能 (13)供电中断 (13)顺序复归时间 (13)电压 (14)电流 (14)有功功率(单方向流量或总流量) (14)功率因数 (14)测量值历史数据 (14)历史事件 (14)气体压力测量 (14)ESC100柱上控制器相间故障过流分闸功能 (15)零序电流分闸/报警功能 (15)失压报警功能 (15)功能与特点 (15)指示灯功能说明 (15)RL-PLC 掌上可编程控制器设置投切 (16)蓄电池电源开关 (16)按键功能说明 (16)本地遥控功能说明 (16)ESC100控制器的特点 (16)结构特点 (16)ESC100控制器与开关及电源PT的连接控制器与开关通过航插连接 (17)控制器与电源PT的连接 (17)控制器单(双)电源PT的连接 (18)ESC100控制器的通讯功能 (18)通用信息RL系列负荷开关/自动分段器电气参数 (19)ESC100控制器技术参数 (19)ESC100控制器外形尺寸 (19)ESC100控制器重量 (19)ESC100控制器使用环境 (18)柱上安装细节柱上安装细节 (21)ESC100控制器安装尺寸 (22)订货信息负荷开关/自动分段器 (23)附录ESC100控制器码盘定值设定.......................................................................24-26 RL-PLC 掌上可编程控制器的遥控 ...............................................................27-28 ESC100控制器GSM/GPRS通讯设定...........................................................29-35施耐德电气RL-MA/A/SA+系列柱上SF6气体绝缘用户自动分界开关具备手动和自动两种操作方式。
中国南方电网有限责任公司负荷管理终端技术规范

中国南方电网有限责任公司负荷管理终端技术规范1. 引言本文档描述了中国南方电网有限责任公司负荷管理终端技术规范。
负荷管理终端是用于监测、控制和管理南方电网负荷的设备,具有重要的作用。
本文档的目的是明确负荷管理终端的技术规范,确保其功能可靠、安全有效地运行。
2. 负荷管理终端的定义和功能负荷管理终端是连接在南方电网负荷监测与控制系统中的设备,用于实时监测、控制和管理负荷。
其主要功能包括:•实时监测南方电网各个节点的负荷数据;•支持对负荷进行实时调度和控制;•支持实时告警和故障排除;•支持数据采集和存储。
3. 技术规范3.1 负荷数据监测负荷管理终端应能实时监测南方电网各个节点的负荷数据,包括电流、电压、有功功率和无功功率等参数。
负荷数据的监测应具备以下要求:•监测精度应符合国家标准,并满足南方电网的实际需求;•数据传输方式应采用可靠的通信协议,确保数据的准确传输;•支持远程监测和实时数据展示,并具备数据存储和导出功能;•支持多种数据展示方式,包括曲线图、表格等。
3.2 负荷调度与控制负荷管理终端应支持对负荷进行实时调度和控制,以实现负荷的平衡和优化。
具体要求如下:•支持负荷调度的自动化和手动化功能,能够根据需求设置负荷调度策略;•支持负荷的实时控制和调整,提供多种负荷控制方式,如开关控制、调节控制等;•控制操作应明确可靠,能够实时响应,并提供操作记录和回放功能。
3.3 告警和故障排除负荷管理终端应具备告警和故障排除功能,以提醒和处理负荷异常情况。
规范要求如下:•支持实时告警功能,能够根据预设的阈值进行判断和发送告警信息;•提供告警通知方式,如短信、邮件等;•支持故障排除,提供故障诊断和分析功能,能够帮助操作人员快速定位和解决故障。
3.4 数据采集和存储负荷管理终端应支持负荷数据的采集和存储,以保证数据的完整性和可追溯性。
规范要求如下:•支持多种数据采集方式,如串口、网口等;•数据采集过程应具备防止数据丢失和篡改的机制;•数据存储应满足南方电网的数据保留要求,并支持数据备份和恢复功能。
负荷控制终端使用说明

FKWB82-GY4C系列负荷管理终端使用说明书一、概述FKWB82-GY4C系列型江苏电力负荷管理终端(以下简称终端),是江苏苏源光一科技有限公司根据电力负荷控制系统的要求,应用当前先进的电子技术,开发的负荷管理设备,具有功能强,集成度高,可靠性好,结构简洁,安装使用方便等特点,可应用于厂矿、商场、宾馆、学校、医院等各种用电场所,对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏,菜单显示直观,操作选择简单,内置国标字库,支持中文信息的发布;配置了4路双位控制接口,8路遥信输入接口,8路脉冲输入接口,2路RS485接口,2路4-20mA电流环接口(选配), 4路12V辅助电源输出等,以满足不同用户的需要,实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》,同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点:采用模块式设计,方便、美观;超大容量内存,“记忆力”更强,大大提高数据存储密度;全面的功能配置,全面实现需方管理;便携式、小型化,安装维护更为便捷;第 2 页共22 页二、使用环境条件环境温度:-25℃~+55℃;湿度:相对湿度10%~100%(包括凝露),绝对湿度小于29g/m3;大气压:BB2级,66~108Kpa。
三、主要功能和主要参数指标3.1 电源电压:220VAC,允许偏差为-20%~+20%;频率为50Hz,允许偏差为±6% (如用户提出要求,可选择100VAC供电)。
3.2 消耗功率守候状态:不大于20VA(100V供电时消耗率应不大于15VA);发射状态:不大于80 VA。
负荷控制终端说明书

负荷控制终端说明书 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、概述FKWB82-GY4C系列型江苏电力负荷管理终端(以下简称终端),是江苏苏源光一科技有限公司根据电力负荷控制系统的要求,应用当前先进的电子技术,开发的负荷管理设备,具有功能强,集成度高,可靠性好,结构简洁,安装使用方便等特点,可应用于厂矿、商场、宾馆、学校、医院等各种用电场所,对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏,菜单显示直观,操作选择简单,内置国标字库,支持中文信息的发布;配置了4路双位控制接口,8路遥信输入接口,8路脉冲输入接口,2路RS485接口,2路4-20mA电流环接口(选配), 4路12V辅助电源输出等,以满足不同用户的需要,实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》,同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点:采用模块式设计,方便、美观;超大容量内存,“记忆力”更强,大大提高数据存储密度;全面的功能配置,全面实现需方管理;便携式、小型化,安装维护更为便捷;硬时钟、参数保存和历史数据的保存都可以在断电的情况下保持1年以上;全新的整机维护概念,使您的工作更为轻松;终端外型图二、使用环境条件环境温度:-25℃~+55℃;湿度:相对湿度10%~100%(包括凝露),绝对湿度小于29g/m3;大气压:BB2级,66~108Kpa。
三、主要功能和主要参数指标3.1 电源电压:220VAC,允许偏差为-20%~+20%;频率为50Hz,允许偏差为±6% (如用户提出要求,可选择100VAC供电)。
许继负控终端操作手册

负控终端操作手册河南许继仪表有限公司二零一零年七月目录一、名词解释 (3)二、许继大用户负荷管理系统概述 (4)三、工作原理 (4)四、功能说明 (4)4.1 显示功能 (4)4.2 上行通讯方式 (5)五、负控终端分类 (7)六、XJT-500/f型负控终端介绍 (8)6.1 终端面板介绍 (8)6.2硬件安装 (10)6.2.1 终端安装 (10)6.2.2 终端接线 (11)6.3终端调试说明 (13)6.3.1 使用掌机对终端参数进行设置 (13)6.3.2 液晶面板操作 (19)6.4现场终端的调试流程: (27)七、国网负控终端介绍 (28)7.1 负控状态指示 (28)7.1.4终端分类和类型标识代码 (31)7.1.5 GPRS上线建立TCP连接的AT指令流程图 (32)7.1.6 协议介绍:DL/T645-2007协议 (32)7.1.7 接线 (34)八、GPRS流量估算方法 (35)一、名词解释负控负控终端主要电力线路的负荷监测、控制及远程抄表,是城市和农村电网用电现场服务于管理系统及负荷管理系统中的重要终端设备。
手持设备手持设备(或称手持抄表终端)是指能够近距离直接与电能表、负控终端及计算机设备进行数据交换的设备。
终端地址系统中终端设备的地址编码,简称终端地址。
系统广播地址系统中所有终端都应该响应的地址编码。
终端组地址具有某一相同属性的终端群组编码,如属于同一行业、同一变电站、同一线路,响应同一个命令。
主站地址主站中具有通信需求的对象(如工作站、应用功能模块等)的编码。
电能示值电能表计度器电能示值的简称。
测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点,当物理上相同的一个电气连接点被多个装置所测量,或者被一个装置所测量但通过多种方式被传递到终端时,按照多个测量点计,每个测量点具有唯一的逻辑定位编码,是该装置在终端的参数配置、数据应用的唯一对象标识。
总加组指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值。
负荷控制终端说明书

FKWB82-GY系列负荷管理终端使用说明书一、概述FKWB82-GY4C系列型江苏电力负荷管理终端(以下简称终端),是江苏苏源光一科技有限公司根据电力负荷控制系统的要求,应用当前先进的电子技术,开发的负荷管理设备,具有功能强,集成度高,可靠性好,结构简洁,安装使用方便等特点,可应用于厂矿、商场、宾馆、学校、医院等各种用电场所,对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240 X 128大屏点阵液晶屏,菜单显示直观,操作选择简单,内置国标字库,支持中文信息的发布;配置了4路双位控制接口,8路遥信输入接口,8路脉冲输入接口,2路RS485接口,2路4-20mA电流环接口(选配),4路12V辅助电源输出等,以满足不同用户的需要,实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》,同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约一2004》的要求。
主要特点:11M终端外型图第2页共22页、Q/GDWI29-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》采用模块式设计, 方便、美观;超大容量内存,全面的功能配置, 便携式、小型化,“记忆力”更强,大大提高数据存储密度;全面实现需方管理;安装维护更为便捷;硬时钟、参数保存和历史数据的保存都可以在断电的情况下保持1年以上;全新的整机维护概念,使您的工作更为轻松;II■aU F KWB82-GY4C江苏电力负荷管理终端1:r E L .1运行一轮二轮三轮四轮功控电控通话发送接收二、使用环境条件环境温度:—25C 〜+55 °C;湿度:相对湿度 10%〜100% (包括凝露),绝对湿度小于 29g/m 3; 大气压:BB2级,66〜108K pa 。
三、主要功能和主要参数指标3. 1 电源电压:220VAC,允许偏差为-20%〜+20%;频率为50Hz ,允许偏差为±6% (如用户提出要求,可 选择100VAC供电)。
负荷控制终端管理方案

负荷控制终端管理方案1. 概述负荷控制终端管理方案是指对负荷控制终端(Load Control Terminal,简称LCT)进行统一管理的一套方案,旨在确保能够对负荷进行精准控制和实时监测。
本文档将介绍负荷控制终端管理方案的设计和实施。
2. 功能需求为了实现对负荷控制终端的统一管理,负荷控制终端管理方案应具备以下功能:2.1. 设备基本信息管理通过负荷控制终端管理方案,可以对所有负荷控制终端的基本信息进行管理。
包括但不限于设备型号、设备编号、安装位置等信息的录入和查询。
2.2. 负荷控制策略管理负荷控制终端管理方案应提供负荷控制策略的管理功能。
管理员可以通过系统设置不同的负荷控制策略,包括控制时间段、控制方式等,以满足不同负荷需求。
2.3. 实时监测与报警管理方案应支持实时监测负荷控制终端的状态,并能够对异常情况进行报警。
当负荷控制终端出现故障或超出正常范围时,管理方案能够主动发出警报,保证及时处理。
2.4. 统计与分析管理方案应具备统计和分析的功能,能够对负荷控制终端的使用情况进行统计,并生成相应的报表和图表。
管理员可以根据这些统计数据,进行优化和调整,以提高负荷控制效果。
3. 技术实现为了实现负荷控制终端的管理,可以采用以下技术手段:3.1. 数据库管理通过建立和维护一个负荷控制终端的数据库,可以对负荷控制终端的基本信息进行统一管理。
使用关系型数据库,如MySQL或PostgreSQL,并结合SQL语言进行数据库操作。
3.2. 前后端分离架构采用前后端分离架构,前端使用HTML、CSS、JavaScript等技术进行开发,后端使用Java或Python等语言进行开发。
通过API接口,实现前后端的交互和数据传输。
3.3. 实时监测与报警技术通过负荷控制终端与管理系统的通信,可以实现实时监测和报警功能。
可以使用MQTT等通信协议进行数据传输,通过云平台搭建实时监测和报警系统。
3.4. 数据统计与分析技术通过对负荷控制终端产生的数据进行收集和分析,可以实现数据统计和分析功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、概述FKWB82-GY4C系列型江苏电力负荷管理终端(以下简称终端),是江苏苏源光一科技有限公司根据电力负荷控制系统的要求,应用当前先进的电子技术,开发的负荷管理设备,具有功能强,集成度高,可靠性好,结构简洁,安装使用方便等特点,可应用于厂矿、商场、宾馆、学校、医院等各种用电场所,对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏,菜单显示直观,操作选择简单,内置国标字库,支持中文信息的发布;配置了4路双位控制接口,8路遥信输入接口,8路脉冲输入接口,2路RS485接口,2路4-20mA电流环接口(选配), 4路12V辅助电源输出等,以满足不同用户的需要,实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》,同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点:采用模块式设计,方便、美观;超大容量内存,“记忆力”更强,大大提高数据存储密度;全面的功能配置,全面实现需方管理;便携式、小型化,安装维护更为便捷;二、使用环境条件环境温度:-25℃~+55℃;湿度:相对湿度10%~100%(包括凝露),绝对湿度小于29g/m3;大气压:BB2级,66~108Kpa。
三、主要功能和主要参数指标3.1 电源电压:220VAC,允许偏差为-20%~+20%;频率为50Hz,允许偏差为±6% (如用户提出要求,可选择100VAC供电)。
3.2 消耗功率守候状态:不大于20VA(100V供电时消耗率应不大于15VA);发射状态:不大于80 VA。
3.3 数据和时钟保持硬时钟、参数保存和历史数据的保存,可以在断电的情况下保持1年以上。
后备电池(或其他保电部件)可维持10年,不需要更换。
3.4 输入回路3.4.1脉冲输入输入路数:8路;脉冲宽度:60~120ms,脉冲幅度为10V±2V(有脉冲),≤0.8V(无脉冲);输入方式:无源或有源脉冲;测量误差:≤±0.1%。
3.4.2遥信输入输入路数:8路;输入信号:为不带电的开/合切换触点。
3.4.3辅助电源提供4路直流12V/150mA电源,用于电能表脉冲输入或485接口的需要。
3.5 输出回路3.5.1控制输出输出路数:4路开/合双位置控制输出;触点额定功率:可接通和断开交流250V、5A,380V、2A或DC110V、0.5A;触点寿命:通、断上述额定电流不少于105次;终端跳闸继电器采用脉冲输出方式,即跳闸输出时继电器动作约一秒钟,以后每到整分时再动作一次。
3.5.2语音报警输出有语音报警输出,扬声器功率:1W;音频线路输出:1路。
3.6 无线信道MSK、FSK等调制方式,半双工工作;3.6.1工作频率采用国家无线电管理委员会分配的230M频段和地方无线电管理委员会批准的频率点,电台可存储负荷管理系统专用的16对频点。
3.6.2特征频率和信息码传输速率(共有两种,具体以产品为准)。
3.6.2.1信息码传输速率为2400bit/s;特征频率逻辑“1”为1200 Hz,逻辑“0”为2400 Hz。
3.6.2.2信息码传输速率为1200bit/s;特征频率逻辑“1”为1300 Hz,逻辑“0”为2100 Hz。
3.6.3接收机电性能指标接收灵敏度优于1µV;邻道选择性(±25KHz):≥70dB;杂散响应抗扰性:≥65dB;互调抗扰性:≥65dB。
3.6.4发射机电性能指标输出载波功率2W/5W/10W/15W/25W五级功率可编程设置;载波频率误差±7×10-6范围内;发射频偏为≤5 KHz;杂散射频分量:≤10µW;启动时间:≤30ms。
3.7 抄表接口2路标准的RS485接口:直接与RS485接口的电表连接;6路电流环接口:可分别与2线电流环和四线电流环电表连接通讯速率:300~9600bps 可选。
3.8 RS232接口1个标准的RS232 接口,可用于现场通讯和管理。
3.9 话音输入口1个标准话筒输入接口。
3.10 现场显示240×128点的液晶显示,内置二级国标字库。
在使用温度范围内液晶显示器能正常工作。
终端具有两种显示方式:按键方式:具有操作菜单,可通过按键查询数据。
当按下按键后,终端进入按键方式状态,可以根据菜单显示更多的信息。
连续3分钟无操作,显示关闭,在下次操作时再打开显示。
告警方式:在参数变更、控制投入、越限和拉合闸时,终端进入告警方式状态,显示与控制有关的时间、定值、跳闸状态等有关参数。
3.11 地址编码数0~655353.12 外形尺寸400×300×120mm(宽×高×厚)3.13 整机重量7KG3.14 平均无故障使用时间及使用寿命终端平均无故障工作时间为≥20000小时。
终端设备设计和使用寿命应在8年以上。
4.基本工作原理及功能4.1 基本工作原理终端主要有四部分组成:电源、处理显示、接口、电台通讯。
电源部分:给整机供电,终端在接通电源后,自动进入复位和程序的初始化。
接口部分:配置了控制输出接口、遥信状态输入接口、脉冲输入接口、RS485接口等。
处理部分:对接口部分的各种状态数据进行处理统计分析,并保存在RAM内等待主站召测,同时也响应主台下发的命令,向显示屏发送显示内容,处理部分还配备有标准的RS232口,供现场通讯。
电台通讯部分:通过无线信道与主台通讯,将主台的命令送给处理部分,并把终端的信息发给主台。
4.2功能终端的功能包括:数据采集,参数处理和查询功能,控制功能,抄表功能,保电功能,剔除功能,终端交流采样数据,告警功能,数据转发,提供中文信息功能,通话功能,密码确认功能等。
4.2.1数据采集功能数据采集源:电能表脉冲输出、RS485/电流环输出、直流模拟量、开关辅助触点等。
采集量:8路脉冲量、8路开关量、16块电能表、4路直流模拟量等输入。
采集周期:跳闸开关辅助触点采样周期为1秒,终端对计量表计及直流模拟量(交流采样装置)数据采样周期由主台设置,最短为为5分钟(通常为15分钟以上);脉冲功率计算方式采用近似1分钟计算平均功率,同时刷新显示。
采集生成的数据:实时和当前数据。
历史日数据:终端能将采集的数据在日末形成各种历史日数据,并保存最近7天。
历史月数据:终端能将采集的数据在月末零点生成各种历史月数据,并保存最近一个月。
4.2.2参数处理和查询功能终端能够接收并保存主台下发的各种定值参数和对时命令。
各路的CT、PT、K值与控制相关的时段、定值、轮次、告警时间等参数各种控制的投入或解除终端时间及抄表日、抄表间隔抄表的各项参数设置与异常报警相关的阈值、参数4.2.3控制功能终端控制功能主要包括二种,一种为远方控制功能,即遥控;另一种为当地闭环控制。
4.2.4抄表功能终端对电表数据的采集方式定时抄表:每小时将电表数据采集到终端中,待主站召测时返回。
随机抄表:终端响应主站命令,立即抄电表数据,并将这些数据保存在实时数据区(刷新定时抄表数据)。
待主站召测时返回。
抄表日抄表:根据需要,终端可保存5个抄表日数据。
终端在抄表日的抄表时间自动将电表数据读入,并保存在数据区中,待主站召测时返回。
4.2.5保电功能终端处于保电状态时,自动解除原有控制状态,在任何情况下均不执行跳闸命令。
在保电状态下,功率越限和电量越限有越限报警。
当终端断电重新上电后,所有轮次自动保电10分钟。
当终端连续与主站无通信时间超过设定值(设定值为0,表示无自动保电功能),则解除原有控制状态并自动进入保电状态。
4.2.6剔除功能当终端收到剔除投入命令后,对于任何广播命令或终端组地址命令(对时命令除外)均不响应。
4.2.7终端交流采样数据(外扩)交流采样装置可通过485接口与终端连接。
终端通过外接交流采样装置来实现反窃电监测、电压监测、谐波监测等功能。
4.2.8直流模拟量数据终端具有4路0-5V直流模拟量数据采集接口,采集误差≤±0.1%。
4.2.9告警功能终端具有语音和显示告警功能。
当有告警发生时终端能语音提示,同时显示告警信息、外接报警输出闭合。
主站可设置终端报警声音运行或禁止。
在告警期间,若用户按键查询,可停止语音告警及报警输出。
终端具备以下情况的告警功能:跳闸告警允许合闸告警超定值告警设参数告警功、电控投入及解除保电投入及解除4.2.10数据转发终端具有将主站命令转发给电表、交流采集装置,并将电表、交流采集装置返回数据信息直接传送给主站的功能。
4.2.11中文信息终端能够提供10条中文信息,每条中文信息80个汉字,汉字编码标准符合国标内码要求。
分为两类信息(各5条)进行存储,1-5为重要信息,6-10为常规信息。
4.2.12通话功能广播通话:主站可在允许时间内向各终端广播式通话。
选址通话:主站可在允许时间内只和某一终端进行通话。
禁止通话:主站可以通过命令闭锁终端的通话功能。
强制通话:终端具有强制通话功能。
通过按钮实现10分钟强制通话。
4.2.13密码确认功能终端正确解释控制密码后,才能执行主站下发的参数设置、终端复位等控制命令。
5、终端的使用5.1面板布置FKWB82-GY4C系列型江苏电力负荷管理终端的面板由按键、液晶显示屏和指示灯组成。
5.2 FKWB82-GY4C系列型江苏电力负荷管理终端的按键使用,具体见下表:功能二见6.25.3状态指示灯说明值班人员通过查看状态指示灯情况,可以知道终端当前的各种控制状态,具体见下表:5.4告警声音说明终端喇叭发出告警声音时,值班人员应注意查看并仔细分析原因、通过查看屏幕显示内容和指示灯状态可知道是何种情况下的告警。
清除告警声音办法:当喇叭告警时间没有结束,如需要关闭告警声音,可按任意一个操作键。
此时告警输出将停止。
5.5显示说明FKWB82-GY4C系列型江苏电力负荷管理终端采用大屏幕液晶显示,显示功能强大,内容丰富,便于用户了解自己的用电情况。
显示内容由主菜单、子菜单、以及一些特殊菜单组成,现加以说明:主菜单内容如下:菜单主要由以上七个菜单组成,可通过上移/下移,左移/右移按键来选择某一条菜单。
如选中某一条菜单,光标会指向该菜单。
按确认键进入该主菜单下的子菜单,在子菜单画面可通过上移/下移按键进入不同的子菜单,按返回键会从子菜单返回到主菜单。
子菜单内容如下:(一)实时信息:光标选中“实时数据”按确认键,进入“实时数据”:(1)“实时数据”后选中“当前功率”1-8路为脉冲输入的功率值,显示为一次值(2)按“返回”键返回“实时数据”菜单,选中“当前电量”按“确认”键进入“当前电量”:(3)按“返回”键返回“实时数据”菜单,选中“负荷曲线”按“确认”键进入“负荷曲线”:本画面显示第1个总加组的负荷曲线,纵坐标自由浮动(标定四格),横坐标每4小时标一个点。
