油气管道完整性管理全套PPT-5-管道风险评价
管道完整性管理 ppt课件
• 2013年1月，中石化召开了管 道完整性管理研讨会。
二、什么是管道完整性管理
• “完整性”
一种未受损坏的条件
• 管道完整性
管道能抵御各种危害因素并保持安全运行的能力
• 含义
管道在功能上是完整的 管道始终处于受控状态 管理者已经并仍将不断采取行动，防止管道事故的发生
中石油
通过研究和引进
基本建立起核心技术（标准）体系
成立了相对完善的完整性管理支持机构，如：
专业公司在管道科技中心下设完整性研究所，负责为专业公司及管道公 司提供管道、站场设施完整性管理的技术支持，现有人员约50人。
各家地区公司及其分公司均设立了完整性管理的专业技术支持机构，如 管道公司的完整性管理中心，北京天然气管道公司的科技信息处，西部 管道公司的科技信息服务中心，西南油气田的安全环保与技术监督研究 院。
管道事故举例
2010年7月25日，Enbridge公司 在美国Michigan 州Marshall湿 地处30in的输油管道发生破裂， 污染此处湿地以及附近的一条河 流。管线建于1969年。
事故原因： • 公司完整性管理存在缺陷； • 控制中心管理人员缺乏训练，
泄露发生17小时后才发现； • 公众安全意识不强，居民闻
管道完整性管理
• 对所有影响管道完整性的因素进行综合的、一体化的 管理，是以管道安全为目标的系统管理体系。
• 做法
– 通过对管道运营中出现的风险因素的识别和评价，制定相应 的风险控制对策，执行风险减缓措施，从而将管道运营的安 全水平控制在合理的、可接受的范围内，达到减少事故发生、 经济合理地保证管道安全运行的目的。
• 2000年8月19日，美国New Mexico州Carlsbad天然 气管道爆炸，12人死亡。
石油天然气管道完整性管理(最新)
三、管道完整性管理
3.管道管理方式
管道实施全生命周期的完整性管理，保证管道系统安全、可靠、受 控，避免重大安全责任事故。
· 不断识别和控制管道风险，使其保持在可接受范围内。 · 通过科学管理、维护保养，延长管道寿命。 · 防止出现由于操作和管理不当引起的泄漏和断裂。 · 持续提升管道的可靠性和可用率。
3.输送非可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且 设计温度≥400℃的管道；
4.输送流体介质并且设计压力＜10.0MPa,并且设计温度＜400℃的管 道；
二、管道基础知识
土壤中的水、盐、碱及杂散电流的作用会造成管道外腐蚀。输送 介质为含水原油，综合含水高，水中氯、钙、镁、硫离子超标，矿化 度高，容易造成管道内腐蚀结垢，影响管道使用寿命。
三、管道完整性管理
1.管道事故
案例二：2010年12月，墨西哥国家石油公司（Petroleos Mexicanos ）旗下位于圣马丁（San Martin）镇的一处泵站发生石油泄漏并造成爆 炸，共导致27人遇难。据《洛杉矶时报》报道，公司的相关负责人表示 ，管道事故发生段曾因石油盗窃而60多次遭到非法阀门操作。
三、管道完整性管理
3.管道管理方式
目前，管道完整性管理已成为管道领域的热点，通过管道的完整性 管理，不仅可以大大减小管线事故发生率，而且可以避免不必要和无计 划的管道维修和更换，从而获得巨大经济效益和社会效益。为有效遏制 管道事故，国内外对于管道失效事故均进行了大量的调查分析与研究。
美国、加拿大和欧洲一些国家先后开始了管道风险管理技术开发和 应用，并建立了管道风险评价体系和各种有效的评价方法，大大提高了 管道运行的安全性和经济性。以往的管道安全管理多为被动的事后响应， 不但会因事故造成巨大的财产损失、环境影响和人员伤亡，而且抢险修 复费用巨大。
管道完整性管理-5完整性评价技术
输气管道完整性管理文件体系（第五分册）完整性评价技术前言《输气管道完整性管理文件体系》适用于中国石油天然气股份有限公司输气管道运营过程中的完整性管理。
石油天然气的管道运输是我国五大运输产业之一，对我国国民经济起着非常重要的作用，被誉为国民经济的动脉，随着国民经济的发展，国家对长输管道的依赖性逐渐提高，而管道对经济、环境和社会稳定的敏感度也越来越高，油气管道的安全问题已经是社会公众、政府和企业关注的焦点，政府对管道的监管力度也逐渐加大，因此对管道的运营者来说，管道的运行管理的核心是“安全和经济”。
由于当前中国石油所管理的油气管道多为上世纪70年代所建设和近年来新建管道，对老管道随着运行时间延长，管道事故时有发生，如何解决油气管道运行安全问题是当前解决老油气管道运行的首要问题。
对新建管道，由于输送压力高，事故后果影响严重，如何保证管道在投入运行前期的事故多发期的运行安全，降低成本也是当前新建管道所面临的主要问题。
世界各国都在探索管道安全管理的模式，最终得出一致结论：管道完整性管理是最好的方式，近几年，管道完整性评价与完整性管理逐渐成为世界各大管道公司普遍采取的一项重要管理内容。
管道的完整性评价与完整性管理是指管道公司通过对天然气管道运营中面临的安全因素的识别和评价，制定相应的安全风险控制对策，不断改善识别到的不利影响因素，从而将管道运营的安全风险水平控制在合理的、可接受的范围内，达到减少管道事故发生、经济合理地保证管道安全运行管理技术的目的。
完整性评价与完整性管理的实质是，评价不断变化的管道系统的安全风险因素，并对相应的安全维护活动作出调整。
世界各大管道公司采取的技术管理内容包括：管道风险管理，地质灾害与风险评估技术管理，管道安全运行的状态监测管理（腐蚀探头监测、管道气体泄露监测、超声探伤监测、气体成分监测、壁厚测量监测、粉尘组分监测、腐蚀性监测等），管道状况检测管理（智能内检测、防腐层检测，土壤腐蚀性检测等），结构损伤评估管理，土工与结构评估技术管理，腐蚀缺陷分析和评定技术管理，先进的管道维护技术管理等。
完整性管理ppt课件
1
目录
管道完整性管理概述 管道完整性管理内容 油库储运设备完整性管理思路
2
一 管道完整性管理概述
一、管道完整性管理的定义
管道完整性(PI：Pipeline Integrity)是指管道始终处于安全可靠的服役状态。 包括以下内涵：
（1）管道在物理上和功能上是完整的； （2）管道处于受控状态； （3）管道运行商已经并仍将不断采取行动防止管道事故的发生；
9
二 管道完整性管理内容
三、高后果区识别
高后果区（High Consequence Areas，HCAs）是指如果管道发生泄漏会严 重危及公众安全或造成环境较大破坏的区域。
高后果区域的划分标准：地区等级；特定场所。 高后果区域的管段是实施风险评价和完整性评价的重点管段，但它并不 是一成不变的，可通过人工巡线或高后果区域分析软件计算等方式进行识别。
进行量化。风险系数的定义为失效概率(Failure probability)和失效后果(Failure Consequence)的乘积：
S=I×P
识别潜在 危害因素
风险评价
风险等级
高危区域
风险评价的方法
（1）定性分析法：专家打分法、风险矩阵法和事故树法； （2）定量分析法：概率风险评价法（PRA）； （3）半定量风险评价法：
7
二 管道完整性管理内容
二、数据采集
实根据数据完整性工作包括数 据的收集、整合、更新及管理等内 容。
1 数据收集
数据类型分为五组： （1）设计、材料和施工数据； （2）路由数据； （3）运行、维护、检测和修理数据； （4）确定可能影响的敏感地区资料； （5）事故和风险数据。
8
二 管道完整性管理内容

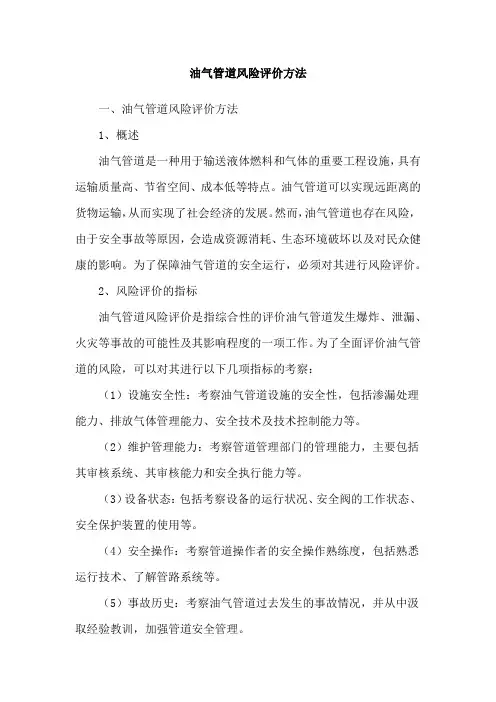

油气管道风险评价方法
油气管道风险评价方法一、油气管道风险评价方法1、概述油气管道是一种用于输送液体燃料和气体的重要工程设施，具有运输质量高、节省空间、成本低等特点。
油气管道可以实现远距离的货物运输，从而实现了社会经济的发展。
然而，油气管道也存在风险，由于安全事故等原因，会造成资源消耗、生态环境破坏以及对民众健康的影响。
为了保障油气管道的安全运行，必须对其进行风险评价。
2、风险评价的指标油气管道风险评价是指综合性的评价油气管道发生爆炸、泄漏、火灾等事故的可能性及其影响程度的一项工作。
为了全面评价油气管道的风险，可以对其进行以下几项指标的考察：（1）设施安全性：考察油气管道设施的安全性，包括渗漏处理能力、排放气体管理能力、安全技术及技术控制能力等。
（2）维护管理能力：考察管道管理部门的管理能力，主要包括其审核系统、其审核能力和安全执行能力等。
（3）设备状态：包括考察设备的运行状况、安全阀的工作状态、安全保护装置的使用等。
（4）安全操作：考察管道操作者的安全操作熟练度，包括熟悉运行技术、了解管路系统等。
（5）事故历史：考察油气管道过去发生的事故情况，并从中汲取经验教训，加强管道安全管理。
3、风险评价方法在油气管道风险评价中，常采用综合管理的方法，这种方法可以全面分析油气管道事故的可能性，并结合实际情况，采取有效的管理措施，从而减少经济损失，保障人民的生命财产安全。
（1）定量风险评价：该方法采用数学模型和统计分析方法，对油气管道发生事故的可能性进行模拟和分析，以求得事故可能性的定量数值。
（2）定性风险评价：该方法采用安全性专家组成的评审委员会，将油气管道的技术安全、管理安全、技术控制、安全操作等因素进行综合评价，以此判断油气管道发生事故的可能性，并根据不同水平的可能性采取相应的管理措施。
4、结论油气管道风险评价是一项重要的工作，通过此项工作，可以了解和评估油气管道发生安全事故的可能性，采取有效的管理措施，从而保障油气管道的安全运行。
压力管道检测与评价技术介绍ppt课件
第一部分 压力管道完整性管理
作业文件 完整性管理作业文件包含以下55个文件： 1〕更新改造大修理计划管理办法； 42〕更改大修方案审查管理办法； 43〕计划项目经费管理规定； 44〕竣工验收管理办法； 45〕工程造价管理规定； 46〕安全活动文件； 47〕安全监督管理规定； 48〕动火作业管理规定； 49〕管线容器吹扫安全作业指导书； 50〕进入容器和有限空间安全作业指导书； 51〕防火防爆管理规定； 52〕安全教育培训文件； 53〕消防设施管理规定； 54〕污染物管理规定； 55〕网络信息系统远程站场维护作业指导书。
第一部分 压力管道完整性管理
(6) “运行安全指标〞是衡量管道完整性管理计划执行效果 的量化指标，用以评价完整性管理的有效性。其指标需简单、 易测量、可比较。
上述完整性管理技术框架主要包括六个方面，其中管 道完整性数据库的建立、管道安全评价与检测、风险性评价 是其基本环节，确定运行安全指标、维修计划及保护措施、 确定再评价时间等则是完整性管理体系的新内容，这反映出 管道安全管理从单一安全目标发展到优化、增效、提高综合 经济效益的多目标趋向。完整性管理要求管理者结合实际对 管线进行全面、系统的管理(包括信息、程序、管理对象、措 施等)，并不断调整、完善。实际上不仅提出了一套管道管理 的新型技术体系，也是一种管道管理新型模式的体现。
作业文件
第一部分 压力管道完整性管理
完整性管理作业文件包含以下55个文件：
16〕基础设施管理程序； 17〕物资采购管理程序； 18〕项目管理程序； 19〕固定资产管理程序； 20〕合同管理程序； 21〕生产安全管理程序； 22〕消防安全管理程序； 23〕交通安全管理程序； 24〕劳动防护管理程序； 25〕风险控制与缓解方案程序； 26〕环境保护管理程序； 27〕相关方管理程序；
油气管道风险评估与安全管理
油气管道风险评估与安全管理随着现代社会的不断发展，各种能源需求越来越大。
而油气资源作为世界上最重要的能源之一，应用也越来越广泛。
但是，在油气资源开发、运输及使用的过程中，安全问题是必须认真面对和处理的。
比如，在石油、天然气等油气运输的关键环节——管道运输中，安全风险极高。
对此，油气管道风险评估与安全管理成为维护油气运输安全的重要手段。
一、油气管道风险评估1. 油气管道风险评估定义油气管道风险评估是指在管道设计和运行过程中，系统分析、评估和管理与安全相关的因素，预测和评估油气管道在各种工作状态下的风险，以制定并实施管道安全管理措施的过程。
2. 油气管道风险评估的目的油气管道风险评估的目的是评估运输管道安全性能和可靠性，并及时识别和分析管道风险，防止管道事故的发生。
同时，它也可以为制定管道设计、安全性评估、管道维护和改进管道管理提供重要的依据。
3. 油气管道风险评估的内容油气管道风险评估主要包括以下内容：（1）管道工程概况和环境情况分析，包括管道基本数据、油气介质、运输方式等，以及管道所在地环境情况、气象情况等分析。
（2）管道安全评估，主要是根据管道材质、管道接口、防腐保温等相关参数，对管道的安全性进行评估，判定管道是否存在安全隐患。
（3）人为事件和自然灾害风险评估，主要是分析人为事件及自然灾害对管道构成的风险，给出管道在风险事件下的应急预案。
（4）管道维护管理评估，主要是对管道做好日常的维护和管理工作，提高管道的运行效率和安全性，以避免管道意外失效。
二、油气管道安全管理1. 油气管道安全管理定义油气管道安全管理是指针对油气管道的各种风险问题、安全保障问题，对油气管道的安全状况和运输质量进行全面管理的工作活动。
2. 油气管道安全管理的目的油气管道安全管理的目的是为了确保油气管道在运输过程中安全、稳定、合理地运行，并且能够在突发情况下快速应对、高效处理。
3. 油气管道安全管理的具体任务油气管道安全管理的具体任务包括以下几个方面：（1）制定完善的管道安全管理制度，确保各相关工作能够有序运作。
油气管道安全管理课件
油气管道安全监管的法律法规
油气管道安全监管的组织架构
油气管道安全监管的技术标准
油气管道安全监管的执行情况
添加 标题
国内法规标准：中国政府出台了一系列油气管道安全监 管法规和标准，包括《石油天然气管道保护法》和《油 气输送管道安全管理规范》等，对管道的设计、施工、 运行、维护等方面进行了全面规定。
风险控制措施：针对不同等级的风险，采取相应的控制措施，降低事 故发生的可能性 监控与检测：对管道进行实时监控和定期检测，及时发现和处理安 全隐患
定期对管道进行 巡检，确保管道 安全运行
定期对管道进行 内检测，了解管 道内部状况
制定应急预案， 应对管道突发事 故
定期对管道进行 维护保养，延长 管道使用寿命
,A CLICK TO UNLIMITED POSSIBILITES
汇报人：
目录
CONTENTS
保障能源安全：油气管道是能源 运输的重要通道，对保障国家能 源安全具有重要意义。
环保节能：与公路、铁路等运输 方式相比，油气管道具有环保、 节能等优势，能够减少对环境的 污染和能源的消耗。
添加标题
实时监测管道运行状态，预防管道泄漏等安全事故 预警系统能够及时发现异常情况，并采取相应措施 提高管道安全管理的效率和可靠性，降低事故发生的概率 监控与预警系统是油气管道安全管理的重要手段之一
管道泄漏检测方法：实时监测、声波检测、红外线检测等 泄漏修复技术：焊接、夹具修复、快速抢修等 泄漏预防措施：定期检查、加强监控、优化设计等 泄漏应急处理：快速响应、安全处置、减少环境污染等
事故原因：管道老化、腐蚀、第三方破坏等 责任认定：根据事故原因，确定责任主体，如企业、政府或个人 预防措施：加强管道检测、维护和监管，提高安全意识等 案例分析：介绍典型事故案例，分析事故原因和责任认定过程
油气管道工程全生命周期风险评估及其对策(新版)
油气管道工程全生命周期风险评估及其对策(新版)Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0545油气管道工程全生命周期风险评估及其对策(新版)摘要：目前，我国的油气管道的总里程数已经跃居世界前列，本文通过对油气管道工程全生命周期风险的评估及其对策的讨论，对全面推行全生命周期评估的必要性进行评价，并且针对目前我国油气管道的施工情况，通过对油气管道全生命周期进行阶段划分，建立一套完整的评价体系，并且针对评价的结果提出可行性措施与建议，对于我国未来油气管道的发展以及建设具有十分远大的现实意义。
关键词：油气管道；生命周期；风险评估1、引言根据国际能源署的最新报道，在目前全世界进行节能减排的大环境下，预计到2030年，油气的使用量将超过40亿吨，也将首次超过煤炭成为全球最大的能源来源，所以，对于油气管道的建设就会显得尤其重要。
据报道，当油气管道一旦发生泄漏或者爆炸事故，会对周围半径200米范围内安全造成极大的威胁。
除此之外，也会对下游城市以及工厂的供气造成巨大的影响，极大的危害社会安定。
针对上诉情况，对油气管道进行全生命周期的风险评估具有极大的现实意义，对于能源业未来快速、安全、稳定发展也有重要的作用。
2、油气管道全生命周期各阶段的风险油气管道在全生命周期中，会受到各种各样的威胁，除去可能遭受到的周围环境以及地质灾害带来的危害外，还会受到第三方的威胁，进行风险评估十分重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定量风险评价方法：
• 根据大量实验结果和广泛的事故数据和资料统计分析， 建立相关数学模型，量化分析每一风险对目标造成的 影响。
• 通常在定性分析之后进行。
14
风险评价方法
➢ 管道的风险评价方法模型分为相对指标模型、概率模 型等。
➢ 概率模型的评价方法尚未得到广泛应用。目前常采用 相对指标评估模型。
计算分值，然后将4项指数的分值逐项相加得出总分值。 ➢ ② 某一危害后果系数，称为泄漏影响因子。泄漏影响因子
与指数和相除，可得到最终的相对风险评估值。 ➢ 此方法可反复用于每一段管线，利用各段管道相对风险评
估值可绘制出整个管道风险曲线。
16
1. 评价模型
17
1. 评价模型
➢ 管道的相对风险评估值按下式计算：
6
风险因素、风险事件、风险损失与风险之间的关系：
风
风
实际结果
险
导致
险 引起 损 产生 与预期结
风
因
事
失
果之间的
险
素
件
差异
7
5.1 风险评价基本方法
• 风险评价：
–以诱发管道事故的各种因素为依据，以影响因素发展成 为危害的可能性为条件，以事故后果造成的损失为评价 指标，对在役油气管道的综合风险进行评价。
10
风险评价方法的有效性：
• 可信度：对使用的任何资料，都必须验证和检查其准确性。 • 预测能力：能识别和确认以前没有考虑到的管道完整性因
素。 • 反馈：不是静止的工具，而应是不断改进的过程。 • 记录：对风险评估过程，应充分地、全面地记录。 • 加权系数：各种因素的影响程度不相同，合理确定一组权
重系数。 • 管段：对管线进行合理分段。
11
• 风险评价方法分类：
– 定性和定量评价 – 根据评价目的的不同，也可以把风险评价划分为不
同等级
评估等级 评估类型 测排序
检测需要
应用 制定管道的检测和维修 计划
未来检测的时间间隔
三级
定量-概率评估
确定事故概率 确定评估、检测和维修
➢ 在这方面，比较完整的方法是W.Kent Muhlbauer 所 提出的评分方法。
➢ 该方法以风险的数量指标为基础，对管道事故损失后 果和事故发生可能性，按因素的权重值各自分配一个 指标，然后对这些指标进行组合，从而形成一个相对 风险指标。
15
1. 评价模型
➢ Kent风险评价方法中，将评分项目分为： ➢ ① 第三方损伤指数；② 腐蚀指数； ➢ ③ 设计指数：④ 误操作指数。 ➢ 评价方法： ➢ ① 通过考虑每一指数中的每个参数，评价者得出该指数的
3
风险的定义
“风险”常见的含义：
• 损失的可能性 • 损失的机会或概率 • 潜在的损失 • 潜在损失的变化范围与幅度 • 等等
特征：
• 不确定性和损失性
4
风险的定义
• 定义 – 风险是指在特定条件下，某一危害事件发生的概率 与危害后果的组合。
R f P, C PC
风险 发生概率 损失程度 风险是客观存在的，也是可以度量的。
• 要点：
– 用系统科学的理论和方法； – 对系统的安全性进行预测和分析——辩识危险，先定性、
后定量认识危险； – 寻求最佳的对策，控制事故（危险的控制与处理），达
到系统安全的目的——控制危险的能力。
8
• 风险评价要回答以下几个问题：
– 哪些因素造成事故发生? – 这些事故发生概率有多大? – 事故后果严重性有多大? – 事故的风险(综合结果)有多大?
5
风险的构成要素
• 风险因素：
– 能够增加或引起风险事故发生频率的大小的因素，是风 险事故发生的潜在原因，是造成损失的间接的和内在的 原因。
• 风险事件：
– 是直接造成损失或损害的风险条件，是酿成事故和损失 的直接原因和条件。
• 风险损失：
– 是风险承担者不愿看到的后果，是指非故意的、非计划 的和非预期的经济价值的减少。
相对风险值=
指数和 泄漏影响因子
指数和=第三方损伤指数+腐蚀指数+设计指数+误操作指数
泄漏影响因子LIF=介质危害PH 泄漏L扩散D受体R
➢ 对于管道来说，相对风险评估值越大，表示管段越安全。
18
➢ 风险评价标准分值表：
（一）第三方损伤指数
指标项目 最小埋深 活动程度 地面设施 直呼系统 公众教育 线路状况 巡线频率
指标项目 设施（管道暴 露空气中方式） 大气类型
合计
指标范围 0~20分 0~20分 0~10分 0~15分 0~15分 0~5分 0~15分 0~100分
评分依据 按管道不同埋深 按人口密度状况 按地上设备的防护、标识状况 一次呼叫系统的效率、可靠程度等 沿线居民安全教育、安全意识高低 沿线标志的清楚程度 巡线频率及有效性
19
（二）腐蚀指数——大气腐蚀、内部腐蚀、地下腐蚀 1.大气腐蚀（0～10分）
• 风险评价要考虑以下基本准则及其影响：
– 假设导致失效的各危害因素均有独立性(独立性假设)； – 按最差情况考虑(水桶理论)； – 评价结果只具相对意义； – 带有主观色彩，如取决专家群的选择； – 受公众社会和道德观念影响，尤其在后果严重性评价中。
9
风险评价方法应做到：
• 判明可能威胁系统完整性的潜在事件或情况 ； • 评价事故的可能性和影响； • 识别对风险有影响的具体因素并划分风险等级； • 为完整性评价和/或对策措施的选择提供参考； • 保证资料反馈机制； • 为风险再评估提供参考并不断更新。
延长管道寿命 降低公众危险
12
定性分析方法： • 不对风险进行量化处理，只用于对事故发生的可能性
等级和后果的严重程度等级进行相对比较。 • 运用这类方法可以找出系统中存在的危险、有害因素，
进一步根据这些因素从技术、管理、教育上提出对策 措施，加以控制，达到系统安全的目的。 • 优点：简单直观、容易掌握。 • 缺点：不能量化，很大程度上取决于评价人员的经验。
油气管道完整性管理
5 管道风险评价
1
引言
危险辩识 资料收集、分析和整合
风险评估
未完成
所有因素评估
已完成
完整性检测与评价
对策
2
风险的定义
• “风险”一词的含义非常丰富
– 17世纪的航海术语——航海过程中的不确定因素 – 常应用于经济学、管理学、保险学等
• 描述人们的财产损失和人员伤亡的危险情景 • 说明人们从事某项事业面临的情景 • 人们为获得某种利益和成功而甘愿付出的代价 • 等等
