点动正转控制线路(2)
点动、自锁控制线路
交流 接触器
电机 停转
KM
工作原理： 启动： 按下SB2——KM线圈得电——KM主触头闭合 KM辅助常开触点闭合——电 动机启动连续运转 停止：
按下SB1——KM线圈失电——KM主触头断开
KM 辅助常开触头断开—— 电动机失电停止转动
分析： 当松开启动按钮SB2后，SB2的常开触头虽然处于 断开状态，但接触器KM的辅助常开触头闭合时已 经将SB2短路，使控制电路仍然保持接通，接触器 KM继续得电，电动机M实现了连续运转。 自锁：当启动按钮松开后，接触器通过自身的辅助 常开触头使其线圈保持得电的作用。 位置：与启动按钮并联
正。
比较电路
1、三相笼型异步电动机单向直接启动电路
(2) 接触器控制
L1 L2 L3 FU2 QS FU1 FR
停车 按钮
起动 按钮
SB1
KM
SB2
KM
自保持
FR U V M 3~ W FU2 KM
热继电器
FR
单向直接启动接触器控制线路
1、三相笼型异步电动机单向直接启动电路 3～ 停车按钮 开关QS
思考：
当按下图中的停止按 钮SB1，电动机失电 停转后，松开SB1使 其触头回复闭合，电 动机会不会自动重新 启动？为什么？
答案：
在按下停止按钮SB1切断电路时，接触器KM失 电，其自锁触头已经断开解除了自锁，而这时 SB2也是断开的，所以当松开SB1按钮使其常闭 触头恢复闭合后，接触器也不会自行得电，电动
思考与练习 1、用两个复合式按钮设计电动机“正反转” 控制电路。
2、如何实现电机的自动往复运动？
计与调试 2.3 电动机“Y-△转换”控制线路的设
知识点： ★三相异步电动机“Y-△转换”控制线路的工作原理 ★时间继电器的工作原理 技能点： ★三相异步电动机“Y-△转换”控制线路的接线、安装、调试 ★时间继电器的使用和接线方法
二、点动正转控制线路
KM主触头闭 合电动机起动
KM KM
点动控制线路
M 3~
二、点动正转控制线路
QF L1 L2 L3 FU1 FU2
停止： 松开SB， KM线圈失电 KM主触头断开， 电动机停转
点动控制线路
SB KM KM
M 3~
模拟实验室连接接触器自锁正转控制电路
L1 L2 L3 按钮
交流接触器
线圈
电动机接线柱
二、点动正转控制线路

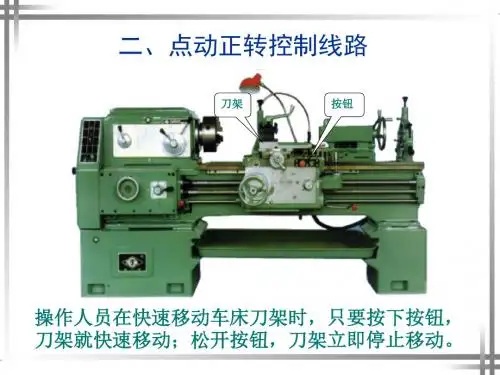

刀架 按钮
操作人员在快速移动车床刀架时，只要按下按钮， 刀架就快速移动；松开按钮，刀架立即停止移动。
二、点动正转控制线路
点动控制电路模拟配电盘
断路器
熔断器 电动机 接触器
按钮 接线端子
二、点动正转控制线路
QF L1 L2 L3 FU1 SB FU2
电路组成分析
KM KM
点动控制线路
M 3~
二、点动正转控制线路
QF L1 L2 L3 FU1 SB FU2
合上开关QF
KM KM
点动控制线路
M 3~
二、点动正转控制线路
QF L1 L2 L3 FU1 SB FU2
起动： 按下SB KM线圈得电
点动控制线路
M 3~
KM KM
二、点动正转控制线路
QF L1 L2 L3 FU1 SB FU2
模拟实验室连接接触器自锁正转控制电路
L1 L2 L3 按钮
交流接触器
线圈
电动机接线柱
原理图的绘制原则
１. 一般原则
1)以国标图形符号表 示电气元器件 2)主电路与辅助电路 分开 3)可以将同一个电器 元分解为几部分 4)各电器元件的触头 位置都按未受外力 作用时的常态位置 画出 5)有直接电联系的交 叉点用小黑点表示
三相异步电动机的正转控制线路教案
工作原理：
合上电源隔离开关QS。
“自锁”由于启动按钮上并联了接触器的常开辅助触头，当松开按钮之后，由接触器的常开辅助触阔大自行保持导通，使接触器得以保持通电状态。
接触器自锁控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压（或零压）保护作用。
1、欠压保护
“欠压”是批线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源停转，避免电动机在欠压下运行的一种保护。
采用接触器自锁控制线路就可避免电动机欠压运行。
因为当线路电压下降到一定值（一般指低于额定电压85%以下）时，接触器线圈两端的电压出同样下降到此值，从而使接触器线圈磁通减弱，产。

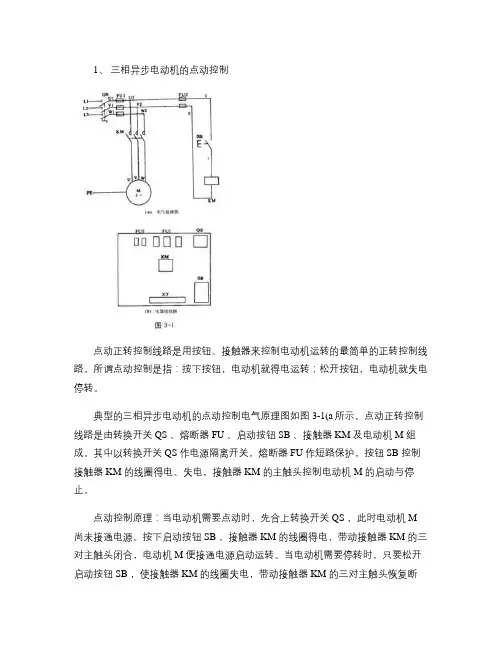

三相异步电动机启动图(精)
1、三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1(a所示。
点动正转控制线路是由转换开关QS 、熔断器FU 、启动按钮SB 、接触器KM 及电动机M 组成。
其中以转换开关QS 作电源隔离开关，熔断器FU 作短路保护，按钮SB 控制接触器KM 的线圈得电、失电，接触器KM 的主触头控制电动机M 的启动与停止。
点动控制原理：当电动机需要点动时，先合上转换开关QS ，此时电动机M 尚未接通电源。
按下启动按钮SB ，接触器KM 的线圈得电，带动接触器KM 的三对主触头闭合，电动机M 便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB ，使接触器KM 的线圈失电，带动接触器KM 的三对主触头恢复断开，电动机M 失电停转。
在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB 换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。
2. 三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM 的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。
它主要由按钮开关SB （起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。
欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。
因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。
连续与点动混合正转控制线路(教案)
实现连动。
3、线路优缺点
线路简单，但动作不够可靠。
【实习步骤】
1、按元件明细表将所需器材配齐并检验元 操 作 训 练 要
实 际 操 作 件质量；
求完成作业
训练（共 2
2、在控制板上合理布置固定安装所有电器 练 习 后 才 能
学时） 元件，并贴上醒目的文字符号；
开始
3、不带电自检，检查控制板线路的正确性；
求。
强调安全文明生产
授课：XXX
3、通电校验时，必须有指导教师在现场监护，
学生应根据电路的控制要求独立进行校验，若出现
故障也应自行排除。
通过讲解评分标
4、安装训练应在规定定额时间内完成，同时 准，促使学生接
线规范化
要做到安全操作和文明生产。
【评分标准】
项目内容 配分
评分标准扣分 得分（1）元件布置不合理、不整齐、不 均匀，每个扣 2 分 （2）元件安装不牢固，每个扣 2 分 安装元件 15 （3）安装元件时漏装木螺丝，每个 扣 1分 （4）损伤元件扣 5-15 分
质量，以实现
（1）当按下按钮 SB2 时，交流接触器 KM 分层次教学，
线圈得电，主触头、自锁触头闭合，接通自锁 满 足 不 同 层
回路，三相异步电动机得电启动，连续运行； 次 学 生 的 要
此时再按下按钮 SB1，则 KM 线圈断电，其各 求。
触头复位，三相异步电动机断电，停转。
（2）当按下复合按钮 SB3 时，其常闭触
（1）遵守用电操作规范，违规扣 安全文明
10 1-10 分 生产
（2）工具器材摆放整齐，安装完毕
授课：XXX
保持完好，工具使用不当扣 1-5 分 （3）安装完毕整理器材、场地，不 整理扣 3 分
点动正转控制线路的安装
（1）塑料受热变形，导致接线螺钉 （1）查明发热原因排除并
触头间短路 相碰短路
更换产品
（2）杂物或油污在触头间形成通路 （2）清洁按钮内部
任务4 点动正转控制电路的安装
接触器常见故障及处理方法
故障现象
可能原因
处理方法
（1）电源电压太低或波动过大
（1）调高电源电压
吸不上或吸不 （2）操作回路电源容量不足或发生断线、配 （2）增加电源容量，更换线路，修
缓慢
（4）反力弹簧损坏
（4）更换反力弹簧
（5）铁心极面有油垢或尘埃粘着
（5）清理铁心极面
（6）铁心磨损过大
（6）更换铁心
（转下页）
任务4 点动正转控制电路的安装
故障现象
可能原因
处理方法
（1）电源的电压过低
（1）提高操作回路电压
（2）触头弹簧压力过大
（2）调整触头弹簧压力
电 磁 铁 （ 交 （3）短路环断裂
模块一 任三务相4电点动动机正基转本控制电线路的安装 与检修
课题一 三相笼型异步电动机正转控制线路的安装与检修 任务4 点动正转控制线路的安装
1．绘制、识读点动正转控制线路的电路图、接线图和布置图。 2．熟悉电动机控制线路的一般安装步骤和工艺要求，安装点 动正转控制线路。
任务4 点动正转控制电路的安装
足（即触头已 线错误及触头接触不良
理控制触头
闭合而铁心尚 （3）线圈技术参数与使用条件不符 未完全吸合） （4）产品本身受损
（5）触头弹簧压力过大 （1）触头弹簧压力过小 （2）触头熔焊
（3）更换线圈 （4）更换新品 （5）按要求调整触头参数 （1）调整触头参数 （2）排除熔焊故障，更换触头
不释放或释放 （3）机械可动部分被卡住，转轴生锈或歪斜 （3）排除卡住现象，修理受损零件
电动机点动控制电路讲解
电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。
从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。
因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。
点动正转控制线路原理图，如下。
它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。
用它来表达控制线路的工作原理，故称为原理图。
原理图在设计部门和生产现场都得到了广泛的应用。
除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。
点动正转控制电路的工作原理
点动正转控制电路的工作原理
点动正转控制电路是一种常见的电气控制电路，用于控制电动
机或其他设备的正转运行。
它的工作原理可以从多个角度来解释。
首先，从电路的角度来看，点动正转控制电路通常由一个或多
个按钮、继电器和电动机组成。
按钮用于触发电路，继电器则起到
控制电流流向的作用，而电动机则是被控制的设备。
当按下点动正转按钮时，电流从电源进入电路。
通过继电器的
控制，电流被导通到电动机的正极，同时电动机的负极与电源的负
极相连。
这样，电流形成一个闭合回路，使电动机开始运转。
松开
按钮后，电路断开，电动机停止运转。
其次，从控制信号的角度来看，点动正转控制电路利用按钮作
为触发信号。
当按下按钮时，按钮会发送一个信号，该信号被电路
接收并触发继电器动作。
继电器的动作使得电流流向电动机的正极，从而使电动机开始正转运行。
当按钮松开时，触发信号停止，继电
器恢复原状，电流被切断，电动机停止运转。
此外，从安全保护的角度来看，点动正转控制电路还可以设置
一些保护装置，如过载保护和短路保护。
这些保护装置能够监测电动机的工作状态，一旦出现过载或短路情况，会自动切断电路，以保护电动机和电路的安全。
综上所述，点动正转控制电路通过按钮触发信号，继电器控制电流流向，实现电动机正转运行。
它的工作原理基于电路的闭合与断开，以及控制信号的传递与动作。
同时，该电路还可以配备安全保护装置，以确保电动机和电路的安全运行。
点动控制电路(工作页)
任务2 点动正转控制电路1.在日常生活中很多机械设备的运动都是靠电动机旋转带动运动部件运动实现的，你见过利用按钮控制机械运动的设备吗？请举例？一、想一想：下面的控制线路中用到了几种低压电器元件？1、按钮：根据动画演示分析按钮的结构及作用？ __________或__________控制电路以发出指令，控制接触器、继电器等电器元件。
类型： 绿色——启动SB红色——停止 SB复合按钮SB2、交流接触器：根据动画演示分析交流接触器的结构及工作原理？1）组成：A 、 触点（结合实物分析交流接触器有_______对触点，______对常开触点，______对常闭触点。
）常开触点KM KM主触点 辅助常开 辅助常闭B 、铁心（结合实物分析______对铁心？）C 、线圈（给线圈充电会产生_______现象？）KM2）工作原理分析：给线圈通电：线圈产生的________吸引动铁心，导致动、静铁心吸合，同时带动常闭_________，常开____________。
线圈断电：线圈产生的________消失，动、静铁心复位，同时带动常开________，常闭____________。
二、根据下面的电路图分析电路原理并进行线路连接（各小组合作完成）三、通电试车：线路连接完毕后经教师检查合格后通电试车。
1．连接或检测电路时断开电源以免触电。
2．交流接触器的1、3、5常开触电接三相交流电源。
3．注意线圈通电。
思考：如何才能实现电动机的连续运行那（砂轮的线路控制）？请设计电路实现。
技能点拨：将交流接触器的其中一对常开触点并联到启动按钮的两端。
1.学习自测题根据电路图分析电路原理：启动：知识链接和拓展停止：2.学习目标达成度的自我检查3.日常表现性评价( 由小组长或者组内成员评价)（1）工作页填写情况 ( )A、填写完整B、缺失0～20％C、缺失20～40％D、缺失40％以上（2）工作着装是否规范? ( )A、穿着校服( 工作服)，佩戴胸卡B、穿着校服，不戴胸卡C、偶尔会既不穿校服又不戴胸卡D、始终未穿校服、佩戴胸卡（3）能否主动参与工作现场的清洁和整理工作? ( )A、积极主动参与B、在组长的要求下能参与C、在组长的要求下能参与,但效果差D、不愿意参与（4）是否达到全勤? ( )A、全勤B、缺勤0 ～ 20％ ( 有请假)C、缺勤0 ～20％ ( 旷课)D、缺勤20％以上（5）总体印象评价( )A、非常优秀B、比较优秀C、有待改进D、急需改进（6）其他建议小组长签名：年月日（1）该同学所在小组整体印象评价( )Ａ、组长负责，组内学习气氛好Ｂ、组长能组织组员按要求完成学习任务，个别组员不能达成学习目标Ｃ、组内有３０％以上的学员不能达成学习目标Ｄ、组内大部分学员不能达成学习目标（2）对该同学整体印象评价:。
2-4正转控制线路
—4正转控制线路上一节介绍的点动控制线路在松开起动按钮SB后，电动机就失电停转，而实际工作中大多数要求：松开起动按钮SB后，电动机仍需要运转，而且还要求在任意时刻都能使电动机停转。
要完成上述要求，只需要在图20301的基础上，在常开按钮SB两端并联一个接触器KM的常开辅助触头，然后在控制回路中串接一个常闭按钮即可。
实际线路如图20401所示：图20401工作原理如下：首先闭合电源开关QS，（为节约篇幅，以后的各控制线路在讲述工作原理时，省略这一步骤）。
起动电动机时：按下起动按钮SB2→接触器线圈KM获电→接触器的主触头与常开辅助触头均闭合→1）主触头闭合使电动机M获电运转；2）常开辅助触头闭合，短路起动按钮SB2。
停止电动机时：按停止按钮SB1→接触器线圈KM断电→交流接触器KM的主触头和常开辅助触头均断开→1)主触头断开后，使电动机停转；2）常开辅助触头断开，撤销了对起动按钮SB2的短路。
这种当起动按钮松开后，接触器的吸引线圈仍保持获电状态的控制线路，称作具有自锁（或自保）的控制线路。
与起动按钮SB2并联的常开辅助触头叫作自锁（或自保）触头。
电动机在实际运行过程中，容易发生超载和断相等故障，使电动机超过额定电流，电动机内的绕组发热，严重时将电动机烧毁。
这种超载故障，熔断器FU1是不会熔断的，这是因为FU1的电流选择为电动机额定电流的二倍左右，而过载电流一般都小于电动机额定电流的二倍，所以FU1不能保护电动机的过载故障。
为了解决这一问题，将热继电器的热元件串接在电动机的主回路，而将热继电器中的常闭触头串入控制回路。
并选择、调整热继电器的整定电流等于电动机的额定电流。
当电动机的电流超过热继电器整定电流的1.2—1.6倍时，热继电器便动作，它的常闭触头断开，切断控制回路电源，使电动机断电停转。
达到过载保护的目的。
因为热继电器的动作时间较长，例如在六倍整定电流时其动作时间还要大于五秒钟。
所以热继电器对线路及电动机的短路性故障也是起不到保护作用的。
三相异步电动机启动控制原理图(精)
三相异步电动机启动控制原理图1、三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1(a所示。
点动正转控制线路是由转换开关QS 、熔断器FU 、启动按钮SB 、接触器KM 及电动机M 组成。
其中以转换开关QS 作电源隔离开关，熔断器FU 作短路保护，按钮SB 控制接触器KM 的线圈得电、失电，接触器KM 的主触头控制电动机M 的启动与停止。
点动控制原理：当电动机需要点动时，先合上转换开关QS ，此时电动机M 尚未接通电源。
按下启动按钮SB ，接触器KM 的线圈得电，带动接触器KM 的三对主触头闭合，电动机M 便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB ，使接触器KM 的线圈失电，带动接触器KM 的三对主触头恢复断开，电动机M 失电停转。
在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB 换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。
2. 三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM 的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。
它主要由按钮开关SB （起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。
欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。
因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。
点动正转控制线路的安装与检修讲义
项目一 三相异步电动机正转控制电路 的安装与检修
任务1 手动正转控制电路的安装与检修 任务2 点动正转控制电路的安装与检修 任务3 接触器自锁控制电路的安装与检修 任务4 连续与点动混合正转控制电路的安装
与 检修
任务2 点动正转控制电路的安装与检修
学习目标
1.正确理解三相异步电动机点动正转控制电路的工作原理； 2.能正确识读点动正转控制电路的原理、接线图和布置图； 3.会按照工艺要求正确安装三相异步电动机点动正转控制电路； 4.初步掌握按钮、接触器的选用方法与简单维修； 5.能根据故障现象，检修三相异步电动机点动正转控制电路 。
桥式动触头
触头压力弹簧片 反作用弹簧 静铁心
动铁心
短路环 线圈
缓冲弹簧
底座
任1)务电磁2系点统 动正转控制电路的安装与检修
线圈、铁心(静铁心)和衔铁(动铁心)
2)触头系统 主触头和辅助触头。 点接触式、线接触式和面接触式 桥式触头和指形触头两种
3）灭弧装置 双断口电动灭弧；纵缝灭弧；栅片灭弧。
4）辅助部件 反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构 及底座、接线柱等
1．按钮的结构符号
1－按钮帽 2－复位弹簧 3－支柱连杆 4－常闭静触头 5－桥式动触头 6－常开静触头 7－外壳
2.2 三相异步电动机的点动正转控制线路
5、点动控制线路的布置图
布置图是根据电器元件在控制板上的实际安装位置，采用简化的外形符号（如正方形、矩形、圆形等）绘制的一种简图。它不表达各电器的具体结构、作用、接线情况以及工作原理，主要用于电器元件的布置和安装。布置图中各电器的文字符号，必须与电路图和接线图的标注一致，点动控制线路布置图如下图所示。
第二章三相异步电动机的基本控制线路（第24、25课时）
课题
三相异步电动机的点动正转控制线路
课型
新授课
课时
2
教学目标
●知识和能力
1、掌握三相异步电动机的点动正转控制线路的结构特点、工作原理与元器件动作的顺序；
2、掌握三相异步电动机的点动正转控制线路线路布线工艺；
3、掌握三相异步电动机的点动正转控制线路元器件的布置图与线路接线图的画法。
完成任务同时，探究新知、巩固所学知识。
教学反思
本节课主要讲述三相异步电动机的点动正转控制线路，其主要内容是三相异步电动机的点动正转控制线路原理图和接线图，要求同学们能够理论和实际相结合。难度不低，但大部分同学都能掌握较好，为下一节打下良好的基础。今后教学还应发挥学科优势，加强实验教学。
（3）辅助电路一般包括控制主电路工作状态的控制电路、显示主电路工作状态的指示电路、提供机床设备局部照明电路的局部照明电路等。
（4）辅助电路要跨接在两相电源之间，一般控制电路、指示电路和照明电路的顺序，用细实线依次垂直画在主电路的右侧，并且耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图下方，与下边电源线相连，而电器锄头要画在耗能元件与上边电源线之间。为读图方便，一般应自左至右、自上而下的排列来表示操作顺序。
1、点动控制
按下按钮电动机就得电运转，松开按钮电动机就失电停转的控制方法，称为点动控制。电动控制主要应用于设备的对刀以及设备调试。
《点动控制线路》课件
控制线路的设计需要根据控制需 求进行，例如需要选择合适的线
路类型、元件连接方式等。
03
点动控制线路的电路图
点动控制线路的电路符号
熔断器
用于保护电路，常用符号为 “FU”。
控制按钮
用于发出控制指令，常用符号 为“SB”。
电源开关
用于控制电路的电源通断，常 用符号为“QS”。
接触器
电源的电压和电流需 要根据负载和控制线 路的需求进行选择。
电源的种类有很多， 常见的有干电池、铅 酸蓄电池、锂离子电 池等。
开关
开关是控制线路中的重要元件，用于 控制电路的通断。
开关的选择需要根据控制需求进行， 例如需要选择合适的开关类型、触点 容量等。
开关的种类有很多，常见的有机械开 关、继电器开关、晶体管开关等。
详细描述
当按下按钮开关时，按钮开关接通接触器的线圈电路，使接 触器吸合，主电路接通，电动机通电运转；松开按钮开关时 ，按钮开关断开接触器的线圈电路，使接触器断开，主电路 断开，电动机断电停止运转。
点动控制线路的应用场景
总结词
点动控制线路适用于需要频繁启动和停止的电动机控制场合，如机床、冲压机等 。
详细描述
由于点动控制线路结构简单、操作方便、成本低廉，因此在一些需要简单控制的 场合应用广泛。例如在机床中，可以通过点动控制线路来控制主轴的启动和停止 ；在冲压机中，可以通过点动控制线路来控制冲压动作的进行和停止。
02
点动控制线路的组成元件
电源
电源是整个控制线路 的能源提供者，为整 个电路提供电能。
《点动控制线路》PPT课件
目 录
• 点动控制线路的基本概念 • 点动控制线路的组成元件 • 点动控制线路的电路图 • 点动控制线路的故障排查与维修 • 点动控制线路的安全操作规范
最新工厂典型电气线路带有示意接线图
工厂典型电气线路带有示意接线图工厂典型电气线路一、鼠笼式异步电动机起动线路（一般控制线路）1、手动正转起动线路2、点动正转起动线路3、点动正反转起动线路原理图接线图4、电动机单向运行带点动原理图接线图5、电动机手动选择单向运行或带点动的控制电路原理图接线图6、具有自锁功能的正转起动线路7、倒顺开关控制正反转起动线路 8、接触器连锁控制正反转起动线路9、按钮和接触器双重连锁控制正反转起动线路10、接触器控制正反转起动及点动线路 11、行程开关控制正反转起动线路12、电动机顺序启动控制电路13、电动机分别启动顺序停止控制电路14、电动机顺序启动、顺序停止控制电路（降压起动线路）15、定子串电阻或电抗器降压起动线路原理：在电动机起动过程中，定子回路中串入电阻（或电抗器），用电阻（或电抗器）分压，以达到降压起动的目的。
起动完毕后，串入的电阻（或电抗器）被短接，电动机进入全压运行状态。
采用电阻（或电抗器）降压起动电动机，起动时施加在定子绕组上的电压为全压的0.5倍左右，所以其起动转矩为额定电压下起动转矩的0.25倍左右（转矩与所加电压的平方成正比）。
由于起动电阻（或电抗器）上的能耗很大，因此该线路只能用在对起动转矩要求不高的场合。
16、手动Y-∆降压起动线路原理：电动机起动时将定子绕组接成星形“Y”，此时三相绕组施加的电压为相电压220V，起动完毕后，再将三相绕组接成三角形“∆”，三相绕组施加电压为线电压380V。
Y-∆降压起动方式，只适应在正常运行时定子绕组接成三角形鼠笼式异步电动机。
17、按钮控制Y-∆降压起动线路18、大容量三相笼型电动机Y-∆降压起动手动控制线路19、自动控制Y-∆降压起动线路20、带防止飞弧短路保护功能的Y-∆降压起动线路只要有电弧形成的残压，KA就吸合。
21、按钮控制自耦变压器降压起动线路电动机起动时，定子绕组得到的电压时自耦变压器的二次电压，起动完毕后，自耦变压器退出电路，电动机进入全压正常运行。
点动正转控制线路(二)
课题二：点动正转控制线路重点：接触器的线圈得电后，触电动作。
点动正转控制电路是用按钮、接触器来控制电动机运转的最简单的正转控制电路。
原理图如下所示：点动正转控制线路原理图１、什么是点动控制？按住按钮，电动机就得电运转；松开按钮，电动机就失电停转，这种控制方法就叫点动。
实现点动控制功能的线路就叫点动控制线路。
２、电路组成及各元器件的作用：转换开关ＱＳ：电源隔离开关熔断器ＦＵ、ＦＵ２：分别为主电路和控制电路作短路保护按钮ＳＢ：控制接触器ＫＭ的线圈得电和失电从而使接触器ＫＭ的主触头控制电动机的启动与停止３、工作原理：启动：先合上电源开关ＱＳ按住启动按钮接触器线圈得电主触头闭合电动机启动运转接触器ＫＭ线圈得电，使衔铁吸合，同时带动ＫＭ的主触头必合，电动机Ｍ接通电源启动运转。
停止：松开按钮ＳＢ，接触器ＫＫＭ的线圈失电，其三对主触头恢复断开，电动机失电停转。
在分析各种控制线路原理图时，为了简单明了，通常采用电器文字符号和箭头配以少量文字来表示线路的工作原理。
如点动正转控制线路的工作原理可叙述如下：启动：按住按钮ＳＢ接触器ＫＭ线圈得电ＫＭ主触头闭合电动机Ｍ启动运转停止：松开按钮ＳＢ接触器ＫＭ线圈失电ＫＭ主触头断开电动机Ｍ失电停转停止使用时，断开电源开关ＱＳ３、电路用途一般用于点动葫芦的起重电机控制和车床拖板箱快速移动的电机控制或者在维修机床设备试车之用。
技能训练１、电工工具、仪表及器材（1）、电工常用工具螺钉旋具尖嘴钳剥线钳验电笔等（2）、万用表MF47（3）、控制板一块（4）、导线规格：根据电气设备通用技术条件标准，导线截面积在0.5平方毫米以下可以采用硬线，但在不小于0.5平方毫米时必须采用软线的规定。
但根据我们的实际情况我们在学习的初级阶段采用硬线进行板前明线敷设训练，所以，该控制线路中主电路采用BV1.5平方毫米（黑色），控制电路采用BV1平方毫米（红色）；按钮采用BVR0.75平方毫米（红色）接地线采用BVR1.5平方毫米（绿黄双色线）。
电力拖动试题库带答案
《电力拖动控制线路与技能训练》教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动》教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。
掌握手动、点动、连续等常规电路的原理、分析方法。
重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。
第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。
重难点：生产机械电器控制设备的原理分析。
第四章电动机的自动调速及其调试与维修概述（删除）电力拖动试题库重点部分绪论一、填空1、电源分交流电源和（）。
二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几部分组成？4、电力拖动装置中电动机的作用是什么？5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。
7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。
8、低压熔断器在使用时（）联在被保护的电路中。
9、负荷开关分为（）负荷开关和封闭式负荷开关两种。
10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。
11、低压断路器又称（）。
13、低压控制电器依靠人力操作的控制电器称为( ) 。
14、低压控制电器根据信号能自动完成动作的称为( ) 。
15、断路器的文字符号是( ) 。
17、熔断器文字符号是（）。
电工实训课教案课题一点动正转控制线路
电工实训课教案年月日一、组织教学1、检查学生人数（是否有迟到），巡查其穿戴等是否符合实训要求。
2、讲明当天的实训内容（点动正转控制线路的安装）、技术要求（掌握安装步骤与工艺要求）、实训纪律（不许大声喧哗，不得违反操作规程）。
3、强调安全事项——1）固定螺钉时，小心不要伤手。
2）不得私自通电，要有教师在场监护。
4、分配实训岗位，强调实训纪律。
（2人一组，互相配合、协调，互相学习）二、入门指导1、工作原理2、安装步骤与工艺要求3、检查线路三、重点难点1、安装步骤与工艺要求。
2、自检线路。
四、教学过程一）复习提问1、绘制、识读电气控制线路图的原则；2、电动机基本控制线路的安装步骤二）讲授新课——点动正转控制线路的安装课题一点动正转控制线路一、绘制、识读电气控制线路图的原则生产机械电气控制线路常用电路图、接线图和布置图来表示1、电路图——是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
电路图的作用：充分表达电气设备和电器的用途作用和工作原理，是电气线路安装、调试和维修的理论依据。
二、绘制、识读电路图应遵循的原则：⑴电路图一般分：电源电路、主电路和辅助电路三部分绘制。
①电源电路：画成水平线，电源开关要水平画出。
三相交流电源相序L1、L2、L3自上而下依次画出，中线N和保护地线PE依次画在相线之下。
直流电源的“＋”端画在上边，“－”端在下边画出。
②主电路：是指受电的动力装置及控制、保护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机组成。
主电路图要画在电路图的左侧并垂直电源电路。
主电路通过的电流是电动机的工作电流，电流较大。
③辅助电路：控制电路——控制主电路工作状态。
指示电路——显示主电路工作状态。
照明电路——提供机床设备局部照明。
电流较小，一般不超过5A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
松开SB1 →SB1常闭触头闭合→电动机M不运转 →KM自锁触头分断
4）完成使用，断开电源开关QS.
整理课件
7
3、自锁定义
自锁：松开启动按钮后，KM通过自身常开辅助触 头而使线圈保持得电的作用
自锁触头：起自锁作用的常开辅助触头
整理课件
8
整理课件
9
4. 演示故障（1）
例题：如图自锁控制电路中，分析指出错误 及出现的现象并改正。
整理课件
5
2.线路工作原理分析
1）合上电源开关QS 2）启动：
按下SB2 →KM线圈得电 →KM主触头闭合→电动机M 运转 →辅助常开触头闭合
松开SB2 →SB2常开触头分断 →电动机M仍然运转 →KM常开闭合将SB2短接
整理课件
6
3）停止： 按下SB1 →KM线圈失电 →KM主触头分断 →电动机M停转
整理课件
14
谢 谢！
整理课件
15
整理课件
12
(三)课堂小结：
本节课我们主要学习了接触器自 锁控制线路的原理图和电路特点， 自锁的作用及电路控制原理，并通 过故障演示来增强学生对电路图的 观察力和对难点的简化处理。
整理课件
13
(四)作业布置：
1、画出交流接触器自锁正转控制电路图 。
2、请设计一个带短路保护、过载保护的接 触器自锁正转控制电路。
错误：自锁触头不应用辅助常闭 触头
现象：失去自锁作用，出现时通 时断现象
改正：辅助常闭触头改换成辅助 常开触头
整理课件
10
演示故障（2）
错误：KM常闭触头不能串接 在电路中
现象：按下SB后，电路出现 时通时断现象
改正：将常闭辅助触头换成 停止按钮
整理课件
11
演示故障（3）
错误：自锁触头不能并接在停止 按钮SB2两端 现象：失去自锁作用，变成点动 改正：自锁触头并接在启动按钮 SB1两端
交流接触器自锁正转控制线路
诸暨工业职校 陈永祥
整理课件
1
复习回顾
点动正转控制线路的工作方式？
源电
控
制
电
主
路
电
路
按下按钮，电动机得电运行。
松开按钮，电动机整失理课电件 停转。
2
想一想
当要求电动机连续运转时，启动按钮 就要一直按着，这不符合生产要求，那 么点动控制线路在不增加元器件的情况 下如何实现电动机的连续运转呢？（即 按下启动按钮电动机运转，松开启动按 钮电动机仍然运转）
整理课件
3
逆向思考
按下、松开启动按钮电动机都得电运转 接触器主触头始终闭合 KM线圈始终有电
启动按钮旁并联一个接触器常开辅助触头 控制电路串联一个停止按钮负责停止
整理课件
4
接触器正转自锁控制线路
1.原理图及结构特点
SB1：停止按钮 SB2：启动按钮 FU1,FU2：熔断器
（ห้องสมุดไป่ตู้路保护） KM：交流接触器
