汽车举升机液压传动回路设计--习题.

合集下载

汽车机械基础模块三七单元汽车液压传动习题及答案

知识巩固一、填空题1.液压传动是以为工作介质，依靠液体的来实现运动和动力传递的一种传动方式。

2. 液压系统的压力大小取决于的大小，执行元件的运动速度取决于。

3. 静止液体的压力,一种是以绝对真空为基准，称为压力；一种是以大气压作为基准，称为压力。

4. 液压千斤顶可以实现两次力的放大。

一次是通过______放大，一次是通过__________原理放大。

5. 没有分支的河流，宽的地方流速______，窄的地方流速_______。

所以，流量一定，流速与有效的通流面积成反比。

6．流体具有性，静止时不呈现，只有时，才呈现出来。

二、选择题1.液压传动中所用的油液，随着油液温度的升高，其粘度将（）。

A. 不变B. 略有上升C. 显著上升D. 显著下降2.下面哪个不是液压传动系统的组成部分？A. 动力元件B. 执行元件C. 控制元件D. 弹性元件三、判断题1. 液压传动装置由动力元件、执行元件、控制元件、辅助元件四部分组成。

（）2. 高压高温情况下，可以选用粘度较浓液压油。

（）3. 液压泵的实际流量比理论流量大，而液压马达实际流量比理论流量小。

（）四、名词解释1.粘性2.相对压力3.排量：4.帕斯卡原理：五、做一做1.液压传动的工作原理是什么？2.对于汽车机油，应如何选择？答案一、填空题1.液体，动能。

2. 负荷，截面积。

3. 绝对压力；相对。

4. 面积，帕斯卡。

5. 小，大。

6．粘，运动。

二、选择题1.D2. D三、判断题1. √2. √3.×四、名词解释1.粘性：液体在外力作用流动（或有流动趋势）时，分子间的内聚力要阻止分子间的相对运动而产生一种内摩擦力，这种现象叫做液体的粘性。

2.相对压力：静止液体的压力,一种是以绝对真空为基准的压力。

3.排量：是指每行程或每循环吸入或排出的流体体积。

4.帕斯卡原理：不可压缩静止流体中任一点受外力产生压强增值后，此压强增值瞬时间传至静止流体各点。

五、做一做1.液压传动的工作原理是什么？液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

液压传动课后习题参考答案

《液压传动》习题参考答案习题11.1 什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。

一个完整的液压传动系统由以下几部分组成：(l) 液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2) 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3) 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

如换向阀15即属控制元件。

(4) 辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。

1.2 液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1) 在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。

例如同功率液压马达的重量约只有电动机的1/6左右。

(2) 液压传动的各种元件，可根据需要方便、灵活地来布置；(3) 液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4) 操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5) 一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6) 容易实现直线运动；(7) 既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

(8) 液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

有以下主要缺点：(1) 液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

(2) 工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

液压回路练习题

解：(1) A、B、C、D四元件间的压力调整关系为： pA>pB>pC，pD<pB (2)定位缸动作时，负载为0，减压阀B阀口全开，所以1，2、3、4点的压力均为0。 (3)定位液压缸到位后，泵的出口压力逐渐升高，直到达到顺序阀C的调定压力，顺序阀C打开，夹紧缸动作，假设加紧缸负载压力为pF （pB>pF>pC），此时减压阀口仍旧全开，故此阶段l、2、3、4点的压力为：p1=p2=p3=p4=pF (4)当夹紧缸到位后，若主系统仍处于未接通的停止状态，泵的出口压力逐渐升高，直到达到溢流阀A的调定压力，溢流阀溢流保压，减压阀B的阀芯抬起，起减压作用，故各点的压力为，p1= pA ，p2=p3=p4= pB
练习1.试说明图示平衡回路是怎样工作的？回路中的节流阀能否省去？为什么?
2. 图示为一速度换接回路，要求能实现“快进—工进-停留-快退”的工作循环，压力继电器控制换向阀切换。问该回路能实现要求的动作吗？请说明原因。
3 试分析图所示的平衡回路的工作原理。
4.如图所示的液压系统，已知运动部件重量为G，泵1和 2的最大工作压力分别为p1、p2各有什么作用?
（2）阀4、5、6、9的调定压力如何? （3）系统包含哪些基本回路?
5. 图所示回路中，已知两液压缸的活塞面积相同A=0.02m2，负载分别为F1=8103N，F2=4103N。设溢流阀的调整压力为pY=4.5MPa，试分析减压阀调整压力值分别为1MPa， 2MPa，4MPa时，两液压缸的动作情况。
液压系统回路练习题
例1 图示为一顺序动作回路，设阀A、B、C、D的调整压力分
别为pA、pB、pC、pD，定位动作负载为0，若不计油管及换
向阀、单向阀的压力损失，试分析确定： (1)A、B、C、D四元件间的压力调整关系； (2)当lDT瞬时通电后，定位液压缸作定位动作时，1、2、3、4 点的压力； (3)定位液压缸到位后，夹紧液压缸动作时，1、2、3、4点处的压力； (4)夹紧液压缸到位后，1，2、3，4点处的压力又如何?

2021年液压传动习题库及参考答案

液压传动习题库及参照答案一、填空题1、液压传动工作原理是（）定律。

即密封容积中液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动）2、液压管路中压力损失可分为两种，一种是（），一种是（）。

（沿程压力损失、局部压力损失）3、液体流态分为（）和（），鉴别流态准则是（）。

（层流、紊流、雷诺数）4、国内采用相对粘度是（），它是用（）测量。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些因素使液体压力突然急剧上升，形成很高压力峰值，这种现象称为（）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它办法为（）。

（缩小压力油出口）7、单作用叶片泵特点是变化（）就可以变化输油量，变化（）就可以变化输油方向。

（偏心距e、偏心方向）8、径向柱塞泵配流方式为（），其装置名称为（）；叶片泵配流方式为（），其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同（）环（）环和（）环构成。

（支承环、密封环、压环）10、滑阀式换向阀外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）11、当油液压力达到预定值时便发出电信号液－电信号转换元件是（）。

（压力继电器12、依照液压泵与执行元件组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体粘性是由分子间互相运动而产生一种（）引起，其大小可用粘度来度量。

温度越高，液体粘度越（）；液体所受压力越大，其粘度越（）。

（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。

（+相对压力，－绝对压力）15、液体流态分为（）和（）两种，判断两种流态准则是（）。

（层流，紊流，雷诺数）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）17、在实际工作中，泵q实（）q理，马达q实（）q理，是由（）引起，缩小q实、q理两者之差重要办法为（）。

(完整版)液压传动试题(答案)

一、填空题（每空1分，共20分）1.液压传动是以（压力）能来传递和转换能量的。

2.、液压传动装置由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3.液体在管中流动时，存在（层流）和（紊流）两种流动状态。

液体的流动状态可用（雷诺数）来判定。

4.液压系统中的压力,即常说的表压力，指的是（相对压力）压力。

5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。

6.单作用叶片泵转子每转一周，完成吸、排油各（1）次，同一转速的情况下，改变它的（偏心距）可以改变其排量。

7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。

8.压力阀的共同特点是利用（液体压力）和（弹簧弹力）相平衡的原理来进行工作的。

9.顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。

10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（油水分离器）等组成。

二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择一个正确答案1分，共10分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A)等于10MPa；B)小于10MPa；C)大于10MPa3．（ A ）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用；B、双作用4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（ H ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ M ）。

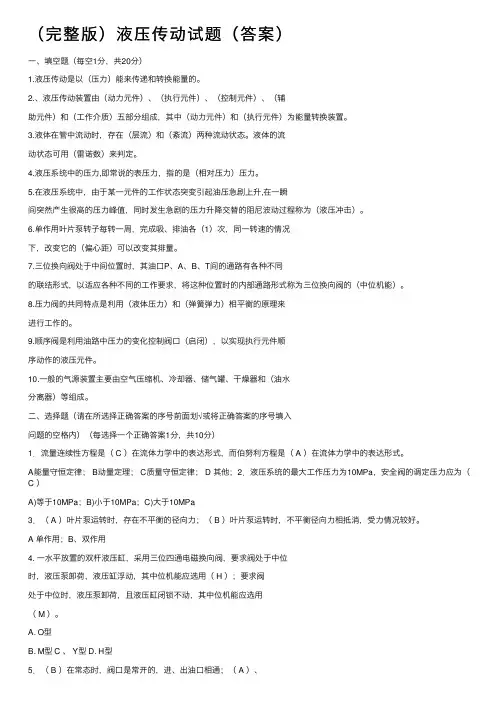

（完整版）液压传动试题（答案）

（完整版）液压传动试题（答案）⼀、填空题（每空1分，共20分）1.液压传动是以（压⼒）能来传递和转换能量的。

2.、液压传动装置由（动⼒元件）、（执⾏元件）、（控制元件）、（辅助元件）和（⼯作介质）五部分组成，其中（动⼒元件）和（执⾏元件）为能量转换装置。

3.液体在管中流动时，存在（层流）和（紊流）两种流动状态。

液体的流动状态可⽤（雷诺数）来判定。

4.液压系统中的压⼒,即常说的表压⼒，指的是（相对压⼒）压⼒。

5.在液压系统中，由于某⼀元件的⼯作状态突变引起油压急剧上升,在⼀瞬间突然产⽣很⾼的压⼒峰值，同时发⽣急剧的压⼒升降交替的阻尼波动过程称为（液压冲击）。

6.单作⽤叶⽚泵转⼦每转⼀周，完成吸、排油各（1）次，同⼀转速的情况下，改变它的（偏⼼距）可以改变其排量。

7.三位换向阀处于中间位置时，其油⼝P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的⼯作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。

8.压⼒阀的共同特点是利⽤（液体压⼒）和（弹簧弹⼒）相平衡的原理来进⾏⼯作的。

9.顺序阀是利⽤油路中压⼒的变化控制阀⼝（启闭），以实现执⾏元件顺序动作的液压元件。

10.⼀般的⽓源装置主要由空⽓压缩机、冷却器、储⽓罐、⼲燥器和（油⽔分离器）等组成。

⼆、选择题（请在所选择正确答案的序号前⾯划√或将正确答案的序号填⼊问题的空格内）（每选择⼀个正确答案1分，共10分）1．流量连续性⽅程是（ C ）在流体⼒学中的表达形式，⽽伯努利⽅程是（ A ）在流体⼒学中的表达形式。

A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最⼤⼯作压⼒为10MPa，安全阀的调定压⼒应为（C ）A)等于10MPa；B)⼩于10MPa；C)⼤于10MPa3．（ A ）叶⽚泵运转时，存在不平衡的径向⼒；（ B ）叶⽚泵运转时，不平衡径向⼒相抵消，受⼒情况较好。

A 单作⽤；B、双作⽤4. ⼀⽔平放置的双杆液压缸，采⽤三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选⽤（ H ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选⽤（ M ）。

液压传动课后习题精品PPT课件

12l （0.1103）3 1202.7084101301[7（0 2100413003）2 / 4 0]
1.215107 m3 / s
v
q A
1.215 10 7 (20 103 )2
/4
3.87 104 mm / s
s
0.1
t v 3.87 104 258s 4.3min
Байду номын сангаас
2.15 某液压油在大气压下的体积是50L,当压力升高后,其
即
F ' F q1v1 cos
可见F′是一个试图使滑阀阀口关闭的力。
【例2-3】下图所示为常见的外流式锥阀，其锥角为2α，
阀座孔直径为d。液体在压力p作用下以流量q流经锥阀，流入、流出速度为v1、v2，设流出压力为p2=0。试求作用在锥阀阀芯上的轴向力。
解：设阀芯对控制液体的作用力为F,(控
2g
h2
hw
p1
p2
1 2
22 2
112
gh2 h1 ghw
p2 F A 30000 8103 3.75106 (Pa) 3.75(MPa)
两截面间压力损失液压缸运动速度
ghw p 0.166(MPa)
v2
1.5 103 8 103
0.19(m
s)
1 2 2
p =
l d
v12 2
+
v12 2
=
0.036
20
5 10
3
7.2 900 4.772 2
（Pa）
＝ 0.166 106 Pa= 0.166 （MPa）
(2)求泵的供油压力对泵的出口油管断面1－1和液压缸进口后的断面2－2之间列出伯努利方程,即

2023年液压传动习题库及解答

液压与气压传动习题库及参照答案一、填空题1.液压传动旳工作原理是（）定律。

即密封容积中旳液体既可以传递（）, 又可以传递（）。

（帕斯卡、力、运动）2.液压管路中旳压力损失可分为两种, 一种是（）, 一种是（）。

（沿程压力损失、局部压力损失）3.液体旳流态分为（）和（）, 鉴别流态旳准则是（）。

（层流、紊流、雷诺数）4.我国采用旳相对粘度是（）, 它是用（）测量旳。

（恩氏粘度、恩氏粘度计）5.在液压系统中, 由于某些原因使液体压力忽然急剧上升, 形成很高旳压力峰值, 这种现象称为（）。

（液压冲击）6.齿轮泵存在径向力不平衡, 减小它旳措施为（）。

（缩小压力油出口）7、单作用叶片泵旳特点是变化（）就可以变化输油量, 变化（）就可以变化输油方向。

（偏心距e、偏心方向）8、径向柱塞泵旳配流方式为（）, 其装置名称为（）；叶片泵旳配流方式为（）, 其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不一样旳（）环（）环和（）环构成。

（支承环、密封环、压环）10、滑阀式换向阀旳外圆柱面常开若干个环形槽, 其作用是（）和（）。

（均压、密封）11.当油液压力到达预定值时便发出电信号旳液－电信号转换元件是（）。

（压力继电器12.根据液压泵与执行元件旳组合方式不一样, 容积调速回路有四种形式, 即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13.液体旳粘性是由分子间旳互相运动而产生旳一种（）引起旳, 其大小可用粘度来度量。

温度越高, 液体旳粘度越（）；液体所受旳压力越大, 其粘度越（）。

（内摩擦力, 小, 大）14.绝对压力等于大气压力（）, 真空度等于大气压力（）。

（+相对压力, －绝对压力）15.液体旳流态分为（）和（）两种, 判断两种流态旳准则是（）。

（层流, 紊流, 雷诺数）16.液压泵将（）转换成（）, 为系统提供（）；液压马达将（）转换成（）, 输出（）和（）。

液压试题库及参考答案(绘制回路)

液压试题库及参考答案(绘制回路)液压传动习题库及参考答案六、绘制回路1、试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。

解：采用单向顺序阀的顺序动作回路：1Y得电，缸1和缸2先后前进，2Y得电，缸1和缸2先后退回。

为此，p x1调定压力应比缸1工作压力高（10～15）％；p x2调定压力应高于缸1返回压力。

2、绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。

解：双泵供油回路：1－大流量泵2－小流量泵3－卸载阀（外控内泄顺序阀）4－单向阀5－溢流阀6－二位二通电磁阀7－节流阀8－液压缸阀6电磁铁不得电时，液压缸快进，系统压力低于阀3、阀5调定压力，阀3、阀5均关闭，大、小流量泵同时向系统供油，q L=qp1+qp2。

阀6电磁铁得电，液压缸工进，系统压力为溢流阀5调定压力，阀3开启，大流量泵1卸载，溢流阀5开启，q L≤qp2。

3、写出图示回路有序元件名称。

解：（1）大流量泵（2）小流量泵（3）溢流阀（4）单向阀（5）外控式顺序阀（卸荷阀）（6）调速阀4、用一个单向定向泵、溢流阀、节流阀、三位四通电磁换向阀组成一个进油节流调速回路。

解：5、试用单向定量泵、溢流阀、单向阀、单向变量马达各一个，组成容积调速回路。

解：6、写出下图所示回路有序号元件的名称。

解：1——低压大流量泵2——中压小流量泵3——外控内泄顺序阀做卸荷阀4——溢流阀5——二位三通电磁换向阀6——调速阀7、写出如图所示回路有序号元件的名称。

解：1——低压大流量泵2——中压小流量泵3——外控内泄顺序阀做卸荷阀；4——单向阀；5——溢流阀；8、试用一个先导型溢流阀、两个远程调压阀组成一个三级调压且能卸载的多级调压回路，绘出回路图并简述工作原理。

解：（1）当1YA不通电,系统压力为P y1由先导型溢流阀控制（2）当1YA通电,系统压力为P y2,由远程调压阀控制9、绘出三种不同的卸荷回路，说明卸荷的方法。

液压传动习题与答案01

第一章液压与气压传动概述1.1 谓液压传动和气压传动？液压传动和气压传动系统有哪些基本组成部分？各部分的作用是什么？1.2 气压传动与液压传动有什么不同?第二章液压传动的基础知识2.1 为什么压力会有多种不同测量与表示单位？2.2 为什么说压力是能量的一种表现形式？2.3 液压与气压传动中传递力是依据什么原理？2.4 为什么能依据雷诺数来判别流态？它的物理意义是什么？2.5 伯努利方程的物理含义是什么？2.6 试述稳态液动力产生的原因？2.7 为什么减缓阀门的关闭速度可以降低液压冲击？2.8 为什么在液压传动中对管道内油液的最大流速要加以限制？2.9 有半径的钢球堵塞着垂直壁面上直径的圆孔，当钢球恰好处于平衡状态时，钢球中心与容器液面的距离是多少？已知钢密度为，液体密度为。

题2.9 图题2.10 图2.10 喷管流量计直径，喷管出口直径。

局部阻力系数，油液密度，喷管前后压力差由水银差压计读数。

试求通过管道的量。

2.11 图2. 11为齿轮液压泵，已知转速为，工作压力为，齿顶圆半径，齿顶宽，齿厚。

设每个齿轮与液压泵壳体相接触的齿数为，齿顶间隙，油液粘度，试求通过齿顶间隙的泄漏量。

题2.11 图题2.12 图2.12的柱塞在力作用下向下运动，导向孔与柱塞的间隙如图2. 12所示，，导向孔长度，试求当油液粘度，柱塞与导向孔同心，柱塞下移所需的时间。

2.13 若通过一薄壁小控的流量时，孔前后压差为，孔的流量系数，油液密度。

试求该小孔的通流面积。

2.14 当气源及室温均为时，将压力为（绝对）的压缩空气通过有效截面积的阀口，充入容积为的气罐中，压力从上升到时，试求充气时间及气罐的温度。

2.15 液压油，质量为此液压油的密度。

2.16 某液压油在大气压下的体积是，当压力升高后，其体积减少到，设液压油的体积弹性模数求压力升高值。

2.17 一液压泵供油给液压缸压紧工件，其压力腔的容积为，如果溢流阀失效堵塞，而液压泵继续供油，求后，液压缸压力升高值。

液压传动系统图练习题

液压传动系统图练习题一、填空题1. 液压传动系统主要由______、______、______、______和液压油组成。

2. 液压系统中，液压泵的作用是______，液压马达的作用是______。

3. 液压缸按结构形式可分为______、______和______三种类型。

4. 液压阀按照功能可分为______、______、______和______等类型。

5. 液压系统中的压力损失主要包括______和______。

二、选择题A. 液压泵B. 液压马达C. 液压缸D. 控制阀A. 溢流阀B. 节流阀C. 换向阀D. 顺序阀A. 液压泵的排量B. 液压泵的转速C. 系统负载D. 液压油的品牌A. 水包油乳化液B. 矿物油C. 聚醚型液压油D. 液压导轨油A. 溢流阀B. 节流阀C. 换向阀D. 顺序阀三、判断题1. 液压传动系统的优点是重量轻、体积小、运动平稳。

（）2. 液压泵和液压马达在结构上完全相同，只是工作原理不同。

（）3. 液压油在液压系统中起到传递能量和润滑的作用。

（）4. 液压系统的压力越高，系统的效率越高。

（）5. 液压缸的速度仅取决于液压泵的排量。

（）四、简答题1. 简述液压传动系统的工作原理。

2. 液压系统中，为什么要设置溢流阀？3. 简述液压泵的分类及其特点。

4. 液压缸有哪些常见故障？分别是什么原因导致的？5. 如何选择合适的液压油？五、作图题1. 绘制一个简单的液压传动系统原理图，包括液压泵、液压缸、控制阀等元件。

液压泵排量为10L/min，压力为16MPa；液压缸行程为200mm，直径为50mm；系统中包含一个溢流阀，用于调节系统压力；系统中包含一个换向阀，用于控制液压缸的运动方向。

六、分析题1. 分析下列液压系统图，指出系统中的主要元件及其功能：图1：一个带有减压阀和顺序阀的液压系统。

图2：一个采用双泵供油，具有蓄能器的液压系统。

2. 给出一个液压系统中，液压缸爬行现象的原因及解决方法。

(完整版)液压传动习题(含答案)

液压传动习题(含答案)第一章概论一、填空题1．液压与气压传动是研究以为能源介质，来实现各种机械传动和自动控制的学科。

答案：有压流体2．液压与气压传动是利用＿＿＿＿＿系统中的＿＿＿＿＿＿流体作为工作介质，传递＿＿＿＿＿＿＿＿＿的一种传动方式。

答案：密闭系统受压运动和动力3．液压与气压传动中有两个很重要概念是系统的工作压力取决于＿＿＿＿＿，与流入的流体多少无关；执行元件的运动速度取决于＿＿＿＿＿＿＿，而与流体压力大小无关。

答案：负载流量 4．液压与气压传动中最基本、最重要的两个参数是＿＿＿＿＿＿和＿＿＿＿＿。

它们相当于机械传动中的＿＿＿＿＿＿和＿＿＿＿＿。

二者的乘积则是＿＿＿＿＿＿＿。

答案：压力流量力速度功率5．液压与气压传动系统＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿五部分组成。

答案：动力元件；执行元件；控制元件；辅助元件；工作介质6．液压泵是将原动机输入的＿＿＿＿＿＿＿转变为液体的＿＿＿＿＿＿＿的能量转换装置。

答案：机械能；压力能7．液压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿，气压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

它们的作用都是将流体的＿＿＿＿＿＿＿能转变成＿＿＿＿＿＿＿能。

答案：液压缸；液压马达8．各种液压阀用以控制液压系统中液体的＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿等，以保证执行机构完成预定的工作运动。

答案：压力；流向；流量 9．液压与气压传动的工作介质是＿＿＿＿＿＿，它的功用是传递＿＿＿＿＿＿。

答案：液压油和压缩空气；运动和动力10.液压传动具有：能实现＿＿＿＿＿调速、＿＿＿＿＿保护等优点，但不能保证严格的＿＿＿＿＿。

答案：无级过载传动比二、选择题1．液压系统的工作压力取决于＿＿＿＿＿。

A．负载 B．溢流阀的调定压力 C．泵的额定压力答案：A2．液压系统利用液体的＿＿＿＿＿来传递动力. A．位能 B．动能 C．压力能 D．热能答案：C3．能将液压能转变成机械能的元件是＿＿＿＿＿。

(2021年整理)液压传动习题册(含答案)

(完整版)液压传动习题册(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)液压传动习题册(含答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)液压传动习题册(含答案)的全部内容。

(完整版)液压传动习题册(含答案)编辑整理：张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方,但是我们任然希望（完整版）液压传动习题册（含答案）这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <（完整版）液压传动习题册(含答案）〉这篇文档的全部内容。

第一章液压传动概述一、填空1、液压系统若能正常工作必须由动力装置、执行装置、控制装置、辅助装置和工作介质组成.2、液压系统的两个重要参数是压力、流量 ,它们的特性是液压系统的工作压力取决于负载 ,液压缸的运动速度取决于流量。

3、液压传动的工作原理是以__油液____作为工作介质，通过__密封容积__ 的变化来传递运动,通过油液内部的__压力 ___来传递动力.二、判断1。

液压传动不易获得很大的力和转矩。

( ）2.液压传动装置工作平稳。

能方便地实现无级调速,但不能快速起动、制动和频繁换向。

（）3。

液压传动适宜在传动比要求严格的场合采用。

（ )4.液压系统故障诊断方便、容易.（）5.液压传动适宜于远距离传动。

液压传动部分习题参考答案

液压传动部分习题参考答案1－1解：１）根据静压传递原理大小活塞缸中压力相等，设小活塞缸面积为A 1，压力为p 1。

大活塞缸为A 2，压力为p 2，所以21W F A A '=，代入数值计算得：而212248000153000()60W A F N A ⨯'=== 根据杠杆原理 300025100()750F l F N L '⨯===２）6221264800016.98510/17M P a 3010p p N m π-===⨯≈⨯⨯ 3）因1122AS A S =，21122215100.625m m 60A S S A ⨯=== 大活塞上有摩擦力2000Ｎ，即相当于负载为50000Ｎ，重算F ' ４）2250000151753300()60F N ⨯'=+= 330025110()750F N ⨯==5）6221265000017.69310/17.69M P a 3010p p N m π-===⨯≈⨯⨯ 6) 因有泄漏，小活塞实际排出的液体体积为23110.27.5102001566.25m m V A S π'=-=⨯⨯-=，因此 2221566.250.554m m 30V S A π'===⨯ 2－4解：已知压缩率，由公式0V V pκ∆=-∆得106304.751019.9102001.8905c m V p V κ-∆=∆=⨯⨯⨯⨯= 又因为20.20.51.8905n P A n π=⨯⨯=21.890512.041412(0.20.5n π==≈⨯圈）3－11解：1）求出通流面积A ，根据教材表6-2锥阀式通流面积为：)sin 21(2sin ϕϕπdxdx A -==⎪⎪⎭⎫ ⎝⎛︒⨯⨯⨯-︒⨯⨯⨯⨯----30sin 10272104.6115sin 104.6102714.33333=33104.694.0259.0102714.3--⨯⨯⨯⨯⨯⨯ =231064.20m -⨯=26101.132m -⨯2) 列写阀心的受力平衡方程，根据动量定理，作用在物体上合外力的大小等于物体在力的作用方向上的动量的变化率。

液压传动习题参考答案习题

《液压传动》习题参考答案习题33.1 套筒缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动，为什么？答：伸缩式液压缸由两级(或多级)活塞缸套装而成，主要组成零件有缸体、活塞、套筒活塞等。

缸体两端有进、出油口A和B。

当A口进油，B口回油时，先推动一级活塞向右运动，由于一级(大)活塞(套筒活塞)的有效作用面积大，所以运动速度低而推力大。

一级(大)活塞右行至终点时，二级(小)活塞 4 在压力油的作用下继续向右运动，因其有效作用面积小，所以运动速度快，但推力小。

套筒活塞既是一级活塞，又是二级活塞的缸体，有双重作用(多级时，前一级缸的活塞就是后一级缸的缸套)。

若B 口进油，A 口回油，则二级活塞先退回至终点，然后一级(大)活塞才退回。

伸缩式液压缸的特点是：活塞杆伸出的行程长，收缩后的结构尺寸小，适用于翻斗汽车，起重机的伸缩臂等。

3.2 已知单杆液压缸缸筒直径D=50mm，活塞杆直径d=35mm，液压泵供油流量为q=10L/min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载F=1000N，缸内油液压力有多大(不计管内压力损失)？答：活塞的运动速度V3和推力F3分别为3.3 一柱塞缸的柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p=10MPa，流量为q=25L/min，缸筒直径为D=100mm，柱塞外径为d=80mm，柱塞内孔直径为do=30mm，试求柱塞缸所产生的推力和运动速度。

答：速度：推力：3.4 设计一单杆活塞液压缸，要求快进时为差动连接,快进和快退(有杆腔进油)时的速度均为6m/min。

工进时(无杆腔进油，非差动连接)可驱动的负载为F=25000N，回油背压为0.25MPa，采用额定压力为 6.3MPa、额定流量为25L/min的液压泵，试确定；(1)缸筒内径和活塞杆直径各是多少？(2)缸筒壁厚(缸筒材料选用无缝钢管)是多少？答：。

汽车液压传动习题大全有答案

习题1. 从结构上分，液压泵可分为：、和等。

2. 按滤芯的材质和过滤方式，过滤器可分为：式、式、式、式、等多种类型。

3.液压泵进口处的压力称为；泵的实际工作压力称为；泵在连续运转时，允许使用的最高压力称为；泵短时间内超载所允许的极限压力称为。

4.液压马达是元件，输入的是压力油，输出的是和。

5.实际工作时，溢流阀开口的大小是根据自动调整的。

6.单作用叶片泵转子每转一周，完成吸、排油各次，改变的大小，可以改变它的排量，因此称其为量泵。

7.液力传动是主要利用液体动能的传动；液压传动是主要利用液体能的传动。

8、液压传动：。

9、油液的粘度随温度变化，温度升高，油液的粘度，在工程中液体的粘度采用来表示粘度等级（牌号）。

10、在密闭管道内作恒定流动的理想液体具有三种形式的能量，即、和，在流动过程中，三种形式的能量可以相互转化，但总能量保持不变。

11、定量叶片泵的定子内表面是由两段、两段和四段过渡曲线所组成，过渡曲线一般采用等加速等减速曲线。

12、斜盘式轴向柱塞泵是通过的大小来调节泵的排量的。

13、溢流阀在液压系统中的应用有、、和背压阀等使用。

14、调速阀是由定差减压阀和串联组成的，保证调速阀正常工作的最小压差为。

15、空气处理单元（气动三联件）是由、_______和组成。

16、与液压传动中的流量控制阀一样，气压传动中的流量控制阀也是通过改变阀的来实现流量控制的。

17、标号为N32的液压油表示该油液在温度为40℃时，其粘度的平均值为mm2/s。

18、当活塞面积一定时，活塞运动速度决定于进入油缸中液压油的_______ ，活塞推力大小与液压油的________ 有关。

19、油箱的主要用途是储油、和以及。

20、液压控制阀按用途不同可分为，和三类。

21、溢流阀在系统中可作为溢流稳压阀、、等用。

22、根据节流阀在油路中的位置，节流调速回路可分为节流调速回路，节流调速回路，旁油路节流调速回路。

23、由、和组成的空气处理单元称为气动三联件。

《液压传动》习题及答案

第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、填空
1、以（）为基准所表示的压力称为相对压力。

2、液体粘性用粘度表示,常用的粘度有（）、（）和条件粘度。

3、液体能量的表现有（）、（）和（）三种。

4、流体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断，其计算公式为（）。

5、根据度量基准的不同，压力有两种表示方法：绝对压力和（）。

6、静力学基本方程的表达形式为（）。

7、在液压传动中，能量损失主要表现为（）。

8、为了防止产生（）现象，液压泵吸油口距离油箱液面高度不宜太高。

9、液压系统的工作压力取决于（）。

10、某液压系统的压力大于大气压力，则其绝对压力为（）。

11、恒定流动是指液体流动时液体中任一点处的（）、（）和速度不随时间而变化的流动。

12、由于液体具有（），液体在管道中流动要损耗一部分能量。

13、液压油的物理性质主要包括密度、（）和（）等。

14、液体在等直径管道中流动时，产生（）损失；在变直径管、弯管中流动时，产生（）损失。

15、不可压缩液体做定常流动时，其续性方程数学式为（）。

它表示液体在流动过程中，其（）守恒。

16、静压传递原理说：在密闭容器中，施加于液体上的压力将以（）同时传递到各点。

17、我国油液牌号是以（）°C 时油液（）粘度的平均数来表示的。

18、理想液体伯努利方程的表达式：（）。

19、在液流中，压力降低到有气泡形成的现象称为（）现象。

20、油液粘度因温度升高而（），因压力增大而（）。

21、连续性方程表明在定常流动下，流过各个截面上的（）是相等的。

22、液压系统的故障大多数是由（）引起的。

23、工作介质在传动及控制中起传递（）和（）的作用。

24、由于流体具有（），液体在管道中流动要损耗一部分能量。

25、油液中混入的空气气泡愈多，则油液的体积压缩系数 k愈（）。

26、将既无（）又（）的假想液体称为理想液体。

27、（）是表征液体流动时相邻液层间的内摩擦力的内摩擦系数。

28、以大气压力为基准测得的压力是（），也称为（）。

29、为了防止产生（）现象，液压泵吸油口油箱液面高度不宜太高。

二、选择题
1、以下（）不能用于描述工作介质的性质。

A．粘性 B．可压缩性 C．惯性 D．密度
2、在液压传动系统中，一般认为根据（）传递动力。

A．牛顿液体内摩擦定律 B．阿基米德定律
C．查理定律 D．帕斯卡原理
3、连续性方程是（）在流体力学中的表现形式。

A．质量守恒定律 B．动量定理 C．能量守恒定律 D．牛顿内摩擦定律
4、伯努利方程是（）在流体力学中的表现形式。

A．质量守恒定律 B．动量定理 C．能量守恒定律 D．牛顿内摩擦定律
5、工作介质的选择包括（）两个方面。

A．压力和粘度B．品种和粘度C．密度和粘度D．压力和密度
6、液压传动是依靠液体的（）来传递能量的。

A．动能 B．位能 C．压力能 D．机械能
7、工作介质在传动及控制中起传递（）的作用。

A．能量和信号 B．压力和流量 C．推力和速度 D．振动和噪声
8、理想液体是一种假想液体，它（）。

A．无粘性，不可压缩 B．无粘性，可压缩 C．有粘性，不可压缩 D．有粘性，可压缩
9、液体沿等直径直管流动时所产生的压力损失，称为（）。

A．功率损失 B．沿程压力损失 C．效率损失 D．局部压力损失
10、在压差作用下，通过缝隙的流量与缝隙值的（D）成正比。

A．一次方 B．1/2次方 C．二次方 D．三次方
11、在液压油的牌号中，采用液压油在（）时运动粘度的平均值来标号。

A．20°C B．30°C C．40°C D．50°C
12、普通液压油的品种代号为（）。

A．HL B．HM C．HV D．HG
13、相对粘度又称为（）。

A．动力粘度 B．运动粘度 C．绝对粘度 D．条件粘度
14、图示直水管中，其中截面Ⅰ处的压力是1MPa，截面Ⅱ处的压力是0.5 MPa，据此知直水管中的流动方向是（）。

A．水由截面Ⅰ流向截面Ⅱ
B．水由截面Ⅱ流向截面Ⅰ
C．水是静止的
D．水由截面Ⅰ流向截面Ⅱ，又由水由截面Ⅱ流向截面Ⅰ往复循环
15、动量方程是（）在流体力学中的表现形式。

A．质量守恒定律 B．动量定理 C．能量守恒定律 D．牛顿内摩擦定律
16、液压传动中，工作介质不起（）的作用。

A．产生压力 B．传递动力 C．传递速度 D．润滑液压元件
17、理想液体的伯努利方程中没有（）。

A．动能 B．位能 C．热能 D．压力能
18、以下（）不是液压泵吸油口真空度的组成部分。

A．把油液提升到一定高度所需的压力 B．大气压力
C．产生一定流速所需的压力 D．吸油管内压力损失
19、液压系统中压力表所指示的压力为（）。

A．绝对压力 B．相对压力 C．大气压力 D．真空度
20、以下（）不是进入油液的固体污染物的主要根源。

A．残留污染 B．被污染的新油 C．困油现象 D．浸入污染
21、对液压油不正确的要求是（）。

A．合适的粘度B．良好的润滑性C．较低的闪点D．较低的凝固点
22、没有量纲的物理量是（）。

A．动力粘度B．运动粘度C．恩氏粘度D．内摩擦力
23、下面哪一种不是控制工作介质污染的措施（）。

A．控制工作介质的温度B．严格清洗元件和系统
C．给系统设置排气装置D．定期检查和更换工作介质
三、判断
1、理想液体就是指不可压缩又作定常流动的液体。

（）
2、液体只有在流动是才呈现粘性。

（）
3、静止液体内任一点的静压力在各个方向上都相等。

（）
4、液压传动适宜于远距离传输。

（）
5、液压传动适宜于传动比要求严格的场合。

（）
6、液压传动装置工作平稳，能方便地实现无级调速。

（）
7、液压传动能实现过载保护。

（）
8、不可压缩液体作恒定流动时，通过流管任一通流截面的流量是相等的。

（）
9、液体的体积模量越大，则液体抵抗压缩能力越强。

（）
10、在高温、易燃、易爆的工作场合，为安全起见应在系统中使用合成型和矿油型液压油。

（）
11、沿程压力损失与液体的流速有关，而与液体的黏度无关。

（）
12、液体在不等横截面的管道中流动时，液流速度和液体压力与横截面积的大小成正比。

（）
13、液体中任何一点的密度、压力、速度都不随时间变化的流动称为恒定流动。

（）
14、液流的连续性方程表明在定常流动下，流过各个截面上的流量是相等的。

（）
15、选择液压油时主要考虑油液的密度。

（）
16、绝对压力是以大气压为基准表示的压力。

（）
17、液体在外力作用下流动时会产生一种内摩擦力，这一特性称为液体的粘性。

（）
18、液体在不等横截面管道中流动时，其速度与横截面积的大小成反比。

（）
19、连续性方程是能量守恒定律在流体力学中的一种表现形式。

（）
20、雷诺数是判断层流和湍流的依据。

（）
21、伯努利方程是能量守恒定律在流体力学中的表现形式。

（）
22、用压力表测得的压力就是绝对压力。

（）
23、在液压系统中能量的损失主要表现为温升。

（）
24、油液的粘温特性显示，油液的粘度与温度无关。

（）
25、液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。

（）
26、液压系统工作时，液压阀突然关闭或运动部件迅速制动，常会引起液压冲击。

（）
27、当液流实际流动时的雷诺数小于其临界雷诺数时，则其流动状态为紊流。

（）
28、液压系统的工作压力数值是指其绝对压力值。

（）
29、流经细长小孔的流量与液体的流速有关，而与液体的黏度无关。

（）
30、气穴现象多发生在阀口和液压泵的出口处。

（）
四、简答
1、什么是真空度？
2、解释压力的概念，绘图说明绝对压力、相对压力、真空度三者的关系。

3、写出理想液体的伯努利方程，并说明它的物理意义。

4、静止液体压力传递的规律是什么？流动液体压力传递规律是什么？
5、液压传动运动传递的规律是什么？
6、什么是“局部压力损失”？
7、写出小孔流量公式，并说明公式中各参数的物理意义。

五、计算题
1、一柱塞式液压缸，缸筒固定，柱塞运动，柱塞直径为d=12cm，缸筒直径为D=24cm。

若输入液压油的压力为p=5MPa，输入流量为q=10L/min，试求缸中柱塞伸出的速度及所驱动的负载大小（不计摩擦损失和泄漏）。
