电子管超外差FM收音机业余方法制作
超外差是收音机的制作
超外差式收音机的制作由于直接放大式收音机的灵敏度比较低, 只能接受本地区强信号的电台, 接收远地电台的能力较弱, 它的选择性差, 接收相邻频率的电台信号时存在串台现象。
为了提高灵敏度和选择性, 就要采用超外差式收音机。
超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号, 而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是4 6 5 KHz), 由中频放大器进行放大, 然后进行检波, 得到音频信号, 最后推动扬声器工作。
中夏牌S 6 6D型收音机, 采用典型六管超外差式电路, 具有安装调试方便、工作稳定、灵敏度高、选择性好等特点, 功放级采用无输出变压器的功率放大器, (OTL电路), 有效率高、频率特性好、声音宏亮、耗电省等特色。
是一款值得青少年无线电爱好者动手制作的套件。
一、电路的工作原理图1是中夏S 66D型收音机的原理电路图。
为了分析方便, 它的工作过程可以画成方框图, 如图2。
1.输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成, 是一并联谐振电路, T l是磁性天线线圈, 从天线接收进来的高频信号, 通过输入调谐电路的谐振选出需要的电台信号, 电台信号频率是f=l／2πLabCA, 当改变CA时, 就能收到不同频率的电台信号。
2.变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT l为中心, 它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
VT l、T2.CB等元件组成本机振荡电路, 它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于C l对高频信号相当短路, T l的次级Lcd的电感量又很小, 对高频信号提供了通路, 所以本机振荡电路是共基极电路, 振荡频率由T2.cB控制, CB是双连电容器的另一连, 调节它以改变本机振荡频率。
电子管FM收音机制作详解_收音机网_新浪博客
加载中…电子管FM收音机制作详解(2009-08-03 16:55:06)转载分类：玩转收音机标签：中周鉴频器漆包线fm收音机线圈杂谈一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把原收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
按电路图改变波段开关。
用FM波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。
L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。
电容容量要准，相差不能太大。
2、AM和FM转换开关和继电器的电源电路。
按图制作好AM和FM转换开关和继电器的电源电路。
如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。
稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。
超外差式收音机的设计
V. 低放和功放（BG4、BG6、BG7、B5、B6）
作用：对音频信号的幅度和功率进行放大，推动扬声器。 低频放大：BG4。 功率放大：主要有BG6、BG7组成的互补对称功率放大器构成。
B5：输入变压器 B6：输出变压器
六. 超外差式调频收音机
调频（FM）收音机由输入回路、高放回路、本振回路、混频 回路、中放回路、鉴频回路和音频功率放大器组成。 信号与本地振荡器产生的本振信号进行 FM混频，混频后输出。 FM混频信号由FM中频回路进行选择，提取以中频10.7MHz 为载波的调频波。该中频选择回路由10.7MHz滤波器构成。中 频调制波经中放电路进行中频放大，然后进行鉴频得到音频信 号，经功率放大输出，耦合到扬声器，还原为声音。如图所示。
III. 中频放大电路 1. 输入级 阻抗变换电路是一种将实 际负载阻抗变换为前级网 络所需要的最佳负载阻抗 的电路。阻抗变换电路对
Ui Co + N1 N2 +
Uo
于提高整个电路的性能具
有重要作用。
_
_
III. 中频放大电路 2. 中间一级放大器 采用双调谐回路的放大器，其频率响应在通频带双调谐回 路放大内可以做得较为平坦，在频带边缘上有更陡峭的截 止。具有较宽的通频带和较好的选择性。
IV. 检波电路（BG3、 C5、C11、R8 、W） ui
C5 0.01u
BG3
ui
R8 200
T
W 5K
u0 u0
BG3在电路中的使用相当于一个二极管。
T 原理：当BG3输入到某一正半周峰值时， BG3 导通，C5、C11充电，当BG3的输入电压小于C5上的电压时， BG3截止， C5、C11放电，放电时间常数远大于充电时间常数， 这样在放电时C5上的电压变化不大。在下一个峰点到来时， BG3 导通， C5、C11继续充电…。这样就能将中频信号中包含音频信 息的包络线检测出来。
电子制作108—2七管超外差收音机教程
电子制作108—2七管超外差收音机教程七管超外差收音机是一种经典的电子制作项目，它通常包含七个电子管，用于接收和放大无线电信号。
本教程将介绍如何制作一台七管超外差收音机，并提供详细的步骤和说明。
材料清单：1.电子管：7个，包括一个6BE6，一个6BA6，两个6AT6和三个6AQ5、（请注意，这些电子管在市场上可能比较难找，可以尝试在二手市场或网络上寻找。
）2.电容器：多个，包括0.01μF、0.1μF、0.33μF、0.47μF、1μF、10μF和47μF3.电阻器：多个，包括47Ω、1kΩ、10kΩ、47kΩ和100kΩ4.变压器：一个，用于电源转换和灯泡的驱动5.喇叭：一个，用于声音输出6.开关：一个，用于控制收音机的开关和音量7.电池：9V电池，用于供电8.电线和焊锡等工具：用于连接电子元件步骤1：准备工作首先，确保所有电子元件都已购买并准备好。
根据电路图和元件列表，检查是否有任何遗漏的元件。
步骤2：组装电路板将电子元件按照电路图上的排列顺序焊接到电路板上。
务必小心地进行焊接操作，以避免损坏元件。
可根据需要先焊接较低高度的元件，再焊接较高的元件。
步骤3：连接电池和变压器将电池连接到电路板的适当位置，并确保电池极性正确。
将变压器连接到电路板上的相应位置，用以将电流转换为所需的电压。
步骤4：连接喇叭将喇叭连接到电路板上的音频输出部分。
喇叭应该有两个引脚，一个连接到地线，另一个连接到音频输出。
步骤5：连接开关和音量控制将开关连接到电路板上适当的位置，用于控制收音机的开关和音量。
确保开关与电路板正确连接，以确保电路正常工作。
步骤6：组装外壳选择并制作一个适合的外壳，用于容纳整个收音机电路板和元件。
确保外壳有足够的空间容纳所有元件，并且同时易于操作。
步骤7：测试和调试将电池连接到收音机电路板上，打开开关，开始测试和调试。
注意听到是否有声音输出，是否可以收到无线电信号。
如果有问题，可以通过检查焊点、替换元件等方式进行调试。
简易电子管调频收音机的制作
简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。
1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。
由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。
两个线圈之间的距离约2mm至3mm。
高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。
天线用一米长的拖线即可。
电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。
可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。
其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。
2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。
此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。
超外差式收音机的设计与实现

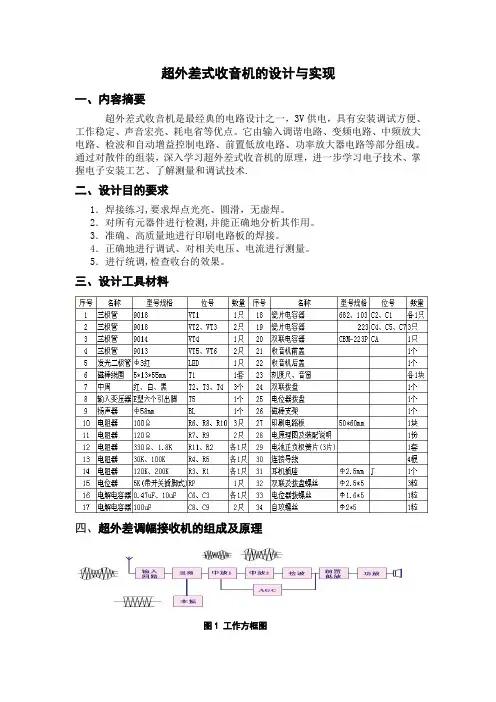

超外差式收音机的设计与实现一、内容摘要超外差式收音机是最经典的电路设计之一，3V供电，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。
它由输入调谐电路、变频电路、中频放大电路、检波和自动增益控制电路、前置低放电路、功率放大器电路等部分组成。
通过对散件的组装，深入学习超外差式收音机的原理，进一步学习电子技术、掌握电子安装工艺、了解测量和调试技术.二、设计目的要求1．焊接练习,要求焊点光亮、圆滑，无虚焊。
2．对所有元器件进行检测,并能正确地分析其作用。
3．准确、高质量地进行印刷电路板的焊接。
4．正确地进行调试、对相关电压、电流进行测量。
5．进行统调,检查收台的效果。
三、设计工具材料四、超外差调幅接收机的组成及原理图1 工作方框图如图2所示,电路分析的主线是六个不同功能的三极管。
图2 六管超外差式收音机电路原理图⑴输入调谐电路:输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号.⑵变频电路：本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号.VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。
⑷检波和AGC电路:中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管,VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用.检波级的主要任务是把中频调幅信号还原成音频信号,C4、C5起滤去残余的中频成分的作用。
⑸前置低放电路：检波滤波后的音频信号由电位器RP送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍,但是音频信号经过放大后带负载能力还很差,不能直接推动扬声器工作，还需进行功率放大.旋转电位器RP 可以改变VT4的基极对地的信号电压的大小，可达到控制音量的目的.⑹功率放大器：主要是输出较大的电压和较大的电流。
电子管FM收音机业余方法调试（转）
电子管FM收音机业余方法调试（转）电子管FM收音机业余方法调试（转）发表于 2007-3-6 13:29:20所谓的业余方法就是因陋就简，用最简单的工具作最好的东西。
俗话说：“没有金刚钻，别揽瓷器活。
”可广大无线电爱好者不信那个邪，我们要遵照毛主席的教导：“中国人民有志气有能力，一定要在不远的将来赶上和超过世界先进水平。
”发扬“有困难要上，没有困难创造困难也要上。
”的精神，年复一年、生命不息折腾不止。
对于业余收音机调试方法，如同“挖地道，各庄都有各庄的高招。
”希望我们大家能一起交流，贡献出自己的宝贵经验，使我们的业余制作更上一层楼。
没有调试时必须的仪器怎么办？“自己动手，丰衣足食。
”为了能作出符合要求的零件，我参考《红灯735》收音机电路，花了一天时间，专门焊接了一个晶体管调频试验机。
（如图所示）红灯735的电路真是好，我大力推荐给喜欢晶体管收音机的朋友。
这个电路很稳定，我在调试电子管中周时用手摸电路和线圈，都没有任何影响，中周没有屏蔽也不自激。
在调试高频头时，开始怎么都不行，分析原因是本振频率不对。
我的线圈和电容是参考网上的资料选定的，网上的资料很多是语焉不详，或者是图纸模糊不清。
好不容易找到一个图纸清晰、资料齐全的，结果频率又和我国的不一样。
无论如何一定要知道振荡频率，才能心中有数、脚下有路。
憋急了、没法子，只好拿出20几年前玩剩下的东西来对付它。
这里我隆重地向大家介绍、一种业余测试超短波频率的方法。
花几毛钱制作一个调频话筒，再找一台数显的调频收音机。
用数显调频收音机接收调频话筒的信号，就可以知道调频话筒的振荡频率了。
具体的作法是把话筒的A、B两点接到高频头的本振线圈L1的两端，用收音机接收话筒的信号。
这样很容易就弄清楚本振在干什么了。
同样把话筒的A、B两点接到高放线圈L3的两端，也可以知道高放选择线圈的频率范围了。
要注意的是，调频话筒有很多谐波，我们只能大概知道频率范围，不能准确测量。
能够大概知道频率范围就已经达到目的了。
超外差式收音机实验报告
超外差式收音机的制作一、 实验内容通过超外差收音机的电路图、工作原理以及制作实验书, 按电路原理分析、安装、调试最后完成永梅83型收音机, 通过老师验收和答辩, 完成实验报告。
二、 实验目的本实验主要为通信工程专业的学生开放, 目的是在扎实好理论基础, 锻炼学生的工程实践能力、教学学习是培养这种能力的教学环节之一。
为了调高教学效果, 按电路原理分析、安装、调试的顺序加以叙述。
以永梅83型收音机为例。
三、 实验步骤1. 超外差式收音机电路分析⑴.组成框图与工作原理基本框图见图1-1。
从天线接收下来的信号, 经输入回路选频后, 与收音机本身产生的本振信号, 共同送入变频级, 通过变频级的非线性作用, 在变频级负载上产生新的频率成份, 再经过选频网络选出中频信号, 其频率f中=fL+fS。
调幅收音机为465KHZ 。
这个中频信号再经过中频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。
扬声器2. 超外差式收音机的特点⑴、中频频率较低, 电路设计方便, 并且容易得到稳定的放大量。
⑵、中频频率固定, 因此可设计成较为复杂的谐振放大器, 同时可以是多级, 增益大大输入电路 高频放大器 变频器 中频放大器 检波器 低频电压放大器 低频功率放大器提高, 整机灵敏度很高。
⑶、由于中频放大器的负载可以复杂谐振回路, 选频特性好, 使整机选择性得以提高。
⑷、超外差式收音机的电路复杂, 而且调试较困难, 容易出现多种干扰和产生振荡。
3. 实验电路原理图四、安装与焊接电子产品因元件损坏或性能改变而引起工作不正常占绝大多数。
因此在安装前必须对所有元器件逐一进行严格筛选, 目的是选用合格品, 剔除残次品, 只有这样, 才能保证整机的性能指标达到设计要求。
⑴、安装:安装要求：元件全部采用立式安装, 所有元件高度以不高于中周为宜。
引线不要太长, 以免产生分布电容, 引起寄生振荡。
或引线相碰形成短路。
元件有字的一面朝外, 便于查找。
超外差式收音机的制作
超外差式收音机的制作一、ZX-921型超外差收音机电路原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。
本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。
该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。
外型尺寸：150×78×38mm图6-2-1是ZX-921型超外差式收音机电路原理图，图6-2-2是ZX-921型收音机的印刷电路板图，表6-2-1为该型号收音机的元件清单。
由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。
该机的主要技术指标为：频率范围：中波530～1605kHz中频：465kHz灵敏度：小于lmV／m选择性：大于16dB输出功率： 56mW～140mW电源：1.5V(1.5V干电池一节)(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L 2送BG1的基极和发射极。
由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。
要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。
表6-2-1ZX-921型超外差式收音机元件清单电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5K R15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9以改变输人回路的高端谐振频率，使之始终低于本机振荡频率465kHz。
【参赛】电子管FM调频收音机制作
【参赛】电子管FM调频收音机制作在学习和借鉴坛友做机的基础上做了一台电子管调频收音机，感觉还凑合，利用矿坛这个平台嗮出来显摆显摆；一来满足一下虚荣心，自我陶醉，一释怀旧之情。
二是将装机体会“吹”一把，供同好的初友参考。
既然是“吹”，就难脱俗套，只能说些茶肆巷尾的家常话，所以谬误之处敬请坛友评头论足。
整体外形结构：1.大底盘一体机，十多只电子管、将自己能有的电子管能用的都用上（留着以后也没有）。
2、排列上有高有矮、错落有致、鳞次梯比，开机后，夜晚观似华灯初上万家灯火，白天看银光闪闪古朴厚重。
3、与时俱进以裸为美、传统与时尚共存，十足裸机不要机箱（也是自己没本事做机箱的一种合理借口）。
4、在底盘装一拉杆天线，台机也疯狂嘛!5、高频头：采取独立式，用插接件与底盘连接，以便日后更换不同型号电子管做的不同程式高频头（计划参照北京825-2电视机高频头）。
6、中放、限幅，鉴频、低放、电源部分均在大盘上面。
7、底盘前侧面做为“门面”。
表头、控制钮、装在其上。
为搬挪方便，在两侧添装仪表把手。
8、喇叭用一飞乐八吋（带小纸盆的所谓全频喇叭），电路结构：高频头（6N3+6N3），3级中饭（6J1X3），一级限幅(6J1)，鉴频(6H2),音调补偿（6J1）,低放（6J1）,功放（6P14做阴极输出）,高频头稳压（WY-3P）,猫眼（6E5P）（由于6E5P刚通电还较亮，没多日子就很暗，现已不用）整流（274或5Z4）,共13只电子管。
电路特点：高频头：基本用网络“流行”的普及型电路；前管半个6N3做不调谐宽带输入共栅高放，另半个调谐输入共阴混频。
后管半个电感三点式本振，另一半闲着（能节省8个mA）。
开始在双联可变串入了两只约60P 电容，覆盖正好，但频率漂移，可能是该电容受温度及其他因素影响吧，后来去掉后频飘变得很小，只是覆盖范围扩大到约81---108MH 左右。
中放电路:亦采用网上电路（自己是没能耐设计的、能画好瓢就不错了！）略有变动。
9018六管超外差是收音机组装实验
《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。
1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
2）电阻阻值的标称一般使用色环方法表示。
其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。
电子管超外差FM收音机业余方法制作
电子管超外差FM收音机业余方法制作去年坛内有朋友悬赏征集制作电子管超外差FM收音机，由于种种原因我没能参加。
春节期间我利用老电子管收音机改装了一台电子管超外差FM收音机，因为诸多杂事今天才有时间贴出来。
以前没玩过电子管收音机，所以希望能与大家交流切磋共同改进，使爱好电子管收音机的朋友都能享受到FM的乐趣。
考虑到DIY机壳很难作，同时为了减少制作的工作量，利用老电子管收音机改装是比较可取的方式。
综合各种因素，选用80年代生产的6灯电子管收音机改装比较合适。
改装的原则是：保留原机原有的功能，尽量不改变原机电路和外观，增加的元件要少。
这样成本也很低，本机改装费用：老收音机约80元，根德喇叭约70元，其他元件约50元。
总共花费不到200元。
频率范围：MW 550-1650 KHzSW 6-18 MHzFM 88-108 MHz因为FM广播的音频范围可以达到30～15000Hz,而一般国产6灯电子管收音机喇叭的音频范围是100～7000Hz。
为了充分发挥FM的效果，我用德国“根德”的一套4X7吋中低音喇叭和2X2吋高音喇叭来替代原来的喇叭。
原来的喇叭布虽然美观，但密度太大，不利于高音的播放，所以喇叭布也换成音箱用的面罩。
为了使改装比较容易，我把需要加装的零件分为四个模块。
先做好这四个模块，把它们分别装在要改装的收音机上即可。
这四个模块是通用的，常见的电子管收音机都能使用。
如果这些模块能作成套件供应的话，改装电子管FM收音机将是一件非常容易的事。
就是加四个零件，改几条线这么简单。
另外还需要更换可变电容，用四连可变电容代替原来的双连可变电容。
电路原理如图所示：电路原理图中红色的部分是改装后增加或有变动的元件。
下面分别解释一下四个模块的作用：1、FM高频头。
是一个比较标准的电路，完成FM的信号接收和变频，输出10.7M的中频信号。
AFC电路也可以不要，有无AFC两者的接收效果差别不是太多。
2、AM和FM转换开关和继电器的电源电路。
【自制收音机】自制最简单的收音机
【自制收音机】自制最简单的收音机1 调频收音机的工作原理本实验使用的元件为3V低压全硅六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级，一级中放，二级中放兼检波，低放级和功放级等部分组成，按接受频率范围为535KHz~1605KHz中波段。
原理图：超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。
灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频的作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混濒和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
电子管收音机diy
电子管收音机diy
装一台电子管收音机的念头很久了，直到在废品站捡了一个上海144的尸体，拆了振荡线圈中周，磁棒等零件以后想，装一台收音机如何，心动不如行动，试试吧。
以前做过几台胆放大器，现代胆机喜欢把管子变压器裸露在外面，这台收音机就作成放大器的样子吧，废话少说，开工吧！
先加工机壳，先用装潢铝型材作成一个框，再用一块铝板安在面上，铝材比较好加工还不导磁，作胆机好。
把零件放在上面摆一摆再开孔，圆孔用开孔器直接开，方孔麻烦，用电钻打一圈孔，中间去掉再用锉刀锉平，小孔用电钻钻好，完了把机壳用水洗净
把大零件先装上，磁棒焊完电路最后装，144原先设计磁棒能旋转，咱也弄个能转的吧，短波还可以微调。
调谐装上飞轮，小滑轮取自坏仪器，装好后加点钟油，手感一流。
振荡线圈取自144的，前面一排从左到右是，中波振荡，短1振荡，短2振荡，后面一排从左到右中波陷波，短1天线线圈，短2天线线圈，安了个盖子保护一下。
波段开关用陶瓷镀银的，到线圈的连线用单枝镀银的，以防高频机振，一共16根线，焊的时候作好标记，以免搞错不好查。
双连下要安胶皮，也是防。
超外差收音机的设计与实现
四、总结与注意事项
1、元件选择：需要根据电路需求选择合适的元件，并确保元件的质量和可靠 性。
2、焊接质量：焊接过程中要保证每一个焊点的质量，避免出现虚焊、漏焊等 现象。
四、总结与注意事项
3、电路布局：在布线时需要考虑电路的布局和走线，尽量减少干扰和信号衰 减。尤其是高频电路部分要特别注意布局和走线的合理性。
一、超外差收音机原理和特点
一、超外差收音机原理和特点
超外差收音机是一种常见的无线电接收器，其工作原理主要是通过将接收到 的无线电信号转换为较低的频率，然后进行放大、解调等处理，最终还原出原始 的声音信号。超外差收音机具有以下特点：
一、超外差收音机原理和特点
1、高灵敏度：由于采用了外差技术，超外差收音机能够将微弱的无线电信号 转化为较强的电信号，从而提高接收灵敏度。
2、调试步骤
需要注意的是，在安装和调试过程中，要保护电路、安全操作，避免造成不 必要的损坏和安全隐患。通过本次演示的介绍，读者可以更好地了解超外差六管 调幅收音机的安装与调试方法，为实际使用提供参考。
谢谢观看
2、调试步骤
（4）使用音频线连接耳机或扬声器，测试输出音质是否正常。如有需要，可 以调整音量旋钮或其他音频控制旋钮。 3.调试注意事项
2、调试步骤
（1）在调试过程中，要注意保护电路，避免在调试过程中造成损坏。 （2）使用调试工具时，要遵循正确的操作方法，避免误操作造成损坏。
2、调试步骤
（3）调试时要注意安全操作，避免信号干扰或其他安全隐患。 总结 本次演示介绍了超外差六管调幅收音机的安装与调试步骤。通过准备材料和 设备、按照正确的安装顺序进行焊接和固定、进行调试前的准备和调试步骤等步 骤，可以成功地安装并调试超外差六管调幅收音机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子管超外差FM收音机业余方法制作去年坛内有朋友悬赏征集制作电子管超外差FM收音机，由于种种原因我没能参加。
春节期间我利用老电子管收音机改装了一台电子管超外差FM收音机，因为诸多杂事今天才有时间贴出来。
以前没玩过电子管收音机，所以希望能与大家交流切磋共同改进，使爱好电子管收音机的朋友都能享受到FM的乐趣。
考虑到DIY机壳很难作，同时为了减少制作的工作量，利用老电子管收音机改装是比较可取的方式。
综合各种因素，选用80年代生产的6灯电子管收音机改装比较合适。
改装的原则是：保留原机原有的功能，尽量不改变原机电路和外观，增加的元件要少。
这样成本也很低，本机改装费用：老收音机约80元，根德喇叭约70元，其他元件约50元。
总共花费不到200元。
频率范围：MW 550-1650 KHzSW 6-18 MHzFM 88-108 MHz因为FM广播的音频范围可以达到30～15000Hz,而一般国产6灯电子管收音机喇叭的音频范围是100～7000Hz。
为了充分发挥FM的效果，我用德国“根德”的一套4X7吋中低音喇叭和2X2吋高音喇叭来替代原来的喇叭。
原来的喇叭布虽然美观，但密度太大，不利于高音的播放，所以喇叭布也换成音箱用的面罩。
为了使改装比较容易，我把需要加装的零件分为四个模块。
先做好这四个模块，把它们分别装在要改装的收音机上即可。
这四个模块是通用的，常见的电子管收音机都能使用。
如果这些模块能作成套件供应的话，改装电子管FM收音机将是一件非常容易的事。
就是加四个零件，改几条线这么简单。
另外还需要更换可变电容，用四连可变电容代替原来的双连可变电容。
电路原理如图所示：电路原理图中红色的部分是改装后增加或有变动的元件。
下面分别解释一下四个模块的作用：1、FM高频头。
是一个比较标准的电路，完成FM的信号接收和变频，输出10.7M的中频信号。
AFC电路也可以不要，有无AFC两者的接收效果差别不是太多。
2、AM和FM转换开关和继电器的电源电路。
因为AM和FM转换需要比较多的开关，以本机为例，需要9刀3掷的波段开关。
9刀3掷的波段开关比较难找，而且体积也不合适，直接用9刀3掷的波段开关比较麻烦。
我的方案是：保留原波段开关，通过继电器进行转换。
这样设计的优点是：安装方便灵活、接线少、干扰也小。
（如果要用9刀3掷的波段开关，这个模块也可以不用。
）3、FM中周。
为了避免AM和FM中放的相互干扰，在中周里装有转换开关（继电器）。
把开关放在中周里，作为一个元件改装很方便，干扰较小。
因为在原底板上开方孔不容易，所以中放变压器是用导线引出的。
4、鉴频器。
它是一个标准的FM鉴频电路，有音频和调协指示及AFC三路输出。
和中放线圈一样鉴频也是用线引出的。
由于图象容量的限制，详细的情况可参见/web/leowood/forum/forum_read.asp?id=2674577&page=1&property=0&Class ID=0改造后的电子管FM收音机调频节目几乎没有干扰，噪声也很小，令调幅广播望尘莫及电子管FM收音机制作详解一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把原收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
按电路图改变波段开关。
用FM 波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图：L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。
电容容量要准，相差不能太大。
2、AM和FM转换开关和继电器的电源电路。
按图制作好AM和FM转换开关和继电器的电源电路。
如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。
稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。
继电器用两组开关5V的微型继电器。
这块电路板要固定在电子管6A2附近。
特别注意：AM 和FM转换开关和继电器的电源电路是从电源变压器d、e处取得的。
改造时千万注意，要把指示灯与地线断开，否则会造成短路！！！3、FM中周。
L6和L7用电子管收音机的中周做外壳，绕在两个晶体管收音机的短波振荡线圈的骨架上。
L6和L7都是用φ0.4m m的漆包线绕36圈。
L6和L7相距约15mm。
在中周外壳和原有调节孔相反面，与L6和L7磁芯相对处打两个调节孔。
绕好后涂一层硝基清漆固定线圈。
在中周里装有转换继电器，继电器用两组开关5V的微型继电器。
实际上只用一组就行了，选两组开关的继电器是因为，一组开关的继电器接脚距离比较近，怕打火。
因为在原底板上开方孔不容易，所以中放变压器是用导线引出的。
导线要留足4、鉴频器。
鉴频器电子管收音机的中周做外壳，相关零件全部装在里面。
线圈绕在两个晶体管收音机的短波振荡线圈的骨架上,两个线圈相距约23mm。
在中周外壳和原有调节孔相反面，与L9和L11磁芯相对处打两个调节孔。
L8用φ0.4mm的漆包线绕36圈,绕好后涂一层硝基清漆固定线圈。
L8和L9之间要用电工绝缘胶布绕两层，绝缘初极和次极。
L9用φ0.6mm的塑料电线绕10圈。
L10和L11都是用φ0.4mm的漆包线并绕18圈。
线圈要注意同名端不能搞错，否则不能正常工作。
二极管选用1n60，（也可以用2ap9等，但2ap9体积大无法卧式安装），二极管要配对，选正压降相同的管子。
鉴频器的相关零件1k、10k电阻和330p电容，数值不要很准，但两对元件的数值相差要尽量小。
所有的线圈制作时，漆包线的直径要求不是很严，大概即可。
高频头和鉴频器是制作成败的关键，只要这两个作好了一般就没什么问题了。
个人感觉最难作的是高频头的外壳。
高频头电路很简洁高效。
左半个6N3是不调谐高放，它的栅极注入的是由带通滤波器送来的88-108MHz 内信号。
右半个6N3是变频，本振用屏回授起振，广播信号经高放输出，经180p电容从L2抽头处注入。
L3和可变电容及串联的180p组成槽路，既作为高放级的负载又作为变频级的输入回路。
每半个6N3屏流约为5mA,整个管子约10mA。
6N3推荐屏压为150V，那个2K的退耦电阻应加大1、线圈的绕向不是顺一个方向，要注意同名端。
振荡和鉴频线圈的同名端不能搞错，否则不工作。
2、两个中周线圈没有同名端要求,可互换初次级。
3、L9绕在L8外面。
4、空气可变电容是穿过底板接入电路的（底版上有小洞）。
连接的导线要选粗一些的。
5、AGF是频率控制。
AFC可能就是AGF，具体要看图。
例如：我们有叫“自动控制频率”，也有叫“自动调整频率”。
6、我没测量过本振的频率，L1的上的信号应该是最强的。
7、高频头图片有两个兰色的102电容，靠中周和电子管的都是退偶电容。
电路图上没有，两个实际是并联的。
不要靠电子管那边的电容也行，有更好。
8、更改电路把C/R接入L5一边，没有错。
是因为电容在L4上时，调整中周时对本振有影响，就把它移动到L5那边去了。
9、L9绕在L8外面他们是一个线圈，L10和L11另一个线圈。
L9接到L10+L11的中心抽头上。
10、绕线不管顺时针或逆时针都行。
11、其实同名端就是指几个线圈，不管怎么绕，它们的所有的头都是同名端，反过来所有的尾也是同名端。
如果不好理解你就把有图纸上“点”的一端当做头就行了。
本振信号和电台信号一起送入混频器，在混频器内会产生新的频率，主要包括：1本振信号、2电台信号、3两者的和频（本振频率+电台信号频率）、4两者的差频（本振频率-电台信号频率）。
由于广播发射不是单一的一个频率，他是载有信息的，所以有一定的带宽来容纳这些信息，调频200K，（调幅10K）。
如果是100MHZ的信号，他只是中心频率为100MHZ的载频，他的带宽是100MHZ-100KHZ到100MHZ+100KHZ之间，也就是99。
9MZH到100。
1MHZ之间。
所以：1、中周是否要谐振在10。
7MHZ是看你所取的中频是多少，中频既然是10。
7MHZ，那这个中周的中心频率一定是10。
7MHZ。
并且带宽要合适。
2、这个中周的作用不好叫“输出”，他的作用是在混频器里产生的各种频率中选出你所需要的频率，拒绝无用频率的通过，叫“选出”，“检出”好点。
3、理论上10。
7MHZ的中周可以代替，因为他本身就是一个单调谐的中周。
DIY的6N2调频立体声解码器原理图DIY的6N2调频立体声解码器电感数据只是我准备DIY的一台混合式调频调幅立体声全波段收音机的一部份，由于鉴频部份元器件正在焊接中，等成熟时侯一定发给感兴趣的朋友们，《DIY的6N2调频立体声解码器》分离度由于没有立体声信号发生器无法测试，但是19KHz和38KHz频率和电压是经过8位频率计和高频毫伏表测试过地，与一部汽车收放机（该机立体声解码器为锁相环解码器）在大信号听音比较分离度并无多大区别，估计立体声分离度大于30dB。
电子管立体声解码器指示灯容易被偏调噪音点亮，锁相环立体声解码器无此现象，弱信号电子管立体声解码器没有锁相环立体声解码器灵敏度高，但是电子管立体声解码器输出声音圆润好听，锁相环立体声解码器输出声音有点噪人不赖听，这可能是一种怀旧的心理作用。
总体评价电子管立体声解码性能不如锁相环立体声解码器，但是能听过电子管立体声解码器输出声音和DVD，VCD输出声音的人比较话，听过电子管立体声解码器输出声音的人必定是极少数（并且是6N2的）。
解码器部份二极管用电子管，看另外感兴趣的朋友能不能作这个试验。
关于胆调频收音机的制作方法嘛，我个人认为应从低频到立体声解码器到鉴频，中放再到调频高频头的过程来做，一部一部的来做不能着急。
在做的过程中可能主要在调频中周上面，因为用于胆调频收音机的中周没有成品卖，只有自已DIY。
