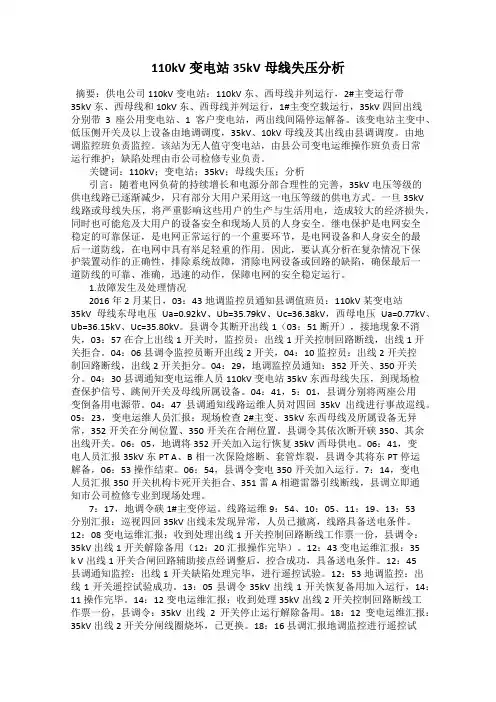

35KV 母线失压

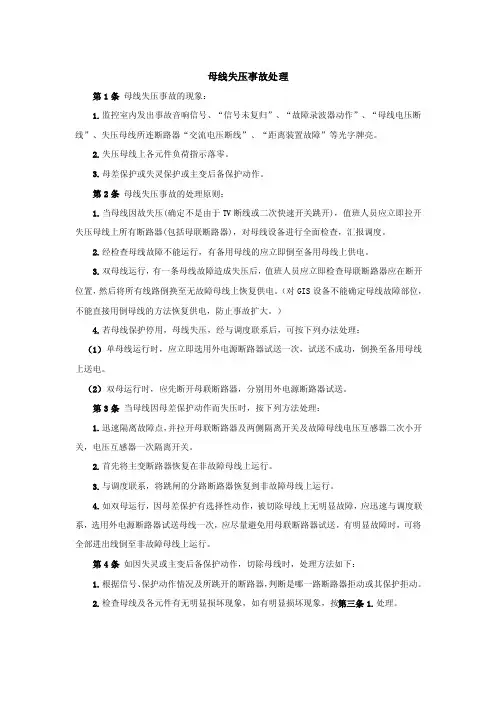

母线电压消失如何处理

发生母线电压消失时，值班人员应根据仪表指示、信号、继电保护及动作情况来判断母线电压消失的原因。

（1）如因线路故障引起的越级跳闸使母线电压消失时，值班人员应按断路器机构失灵和保护拒动引起的越级跳闸分别处理。

（2）如因母线短路或由母线到断路器之间的引线发生的短路引起母线电压消失时，值班人员应将故障母线隔离，将线路尽快倒至备用母线或无故障母线，恢复供电。

（3）若母线失压是因母差保护误动引起，则在检查设备无任何异常后，可以用母联断路器向停电母线充电。

（4）若单电源变电站无电，而本站的断路器、继电保护、电器设备均无异常时，不必进行任何处理及操作，在通知值班员后，等候来电，值班人员应使直流电压保持正常。

３５ＫＶ单相接地的故障处理

现象：运行中“３５ＫＶ１段母线接地“光字牌亮，警铃响，电压表A相为零，其它两相为线电压。

分析：从故障现象来看，为３５ＫＶ１段母线有永久性接地。电压互感器高压保险一相熔断，虽报出接地信号，但从表计可分析，接地故障时，故障相对地电压降低，另两相电压升高。而高压保险熔断一相时，对地电压一相降低，另两相不变。

处理1：１）根据现场现象作好记录，汇报调度；

２）根据信号、表计指示、天气、运行方式、系统是否有操作等情况，分析判断；

３）对站内设备进行检查有无问题，检查时应做好防护措施（穿绝缘靴，戴绝缘手套）；

4）若站内设备的问题，，则有可能是某线路接地故障，报地调，用瞬停的方法查明故障线路，直至消除信号为止；

5）做好安全措施，待来人处理。

处理2：这是35KVI段母线金属性接地，接地相的电压为零，非接地相的相电压升高1,732倍，也就是相电压上升为线电压；

1，检查35KV母线，高压电动机，35KV开关接线等是否有小动物；

2.检查35KV母线PT高压侧保险是否熔断；

3.检查所有高压设备，瓷瓶，刀闸等待是否有放电现象；

4.以上检查均正常时，可以采取转电源的方法查找出具体的接地点，在进行转电源查找接地点时如果有备用电源，可以将备用电源投入运行，以防停电的时间过长。

电机正反转电路图分析

电机的正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合，如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。那么怎么样才能实现正反转控制？

电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V 相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。

正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。

对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。

双联双控开关电路图

星三角启动原理

星三角启动是异步电机的一种启动方式，国为异步电机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接启动”。这是一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。这样的启动方式称为星三角减压启动，简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。

星三角启动原理图1

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V 的电机为例）。

星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

这里的降压启动就是刚开始的时候是才380降到220，就是星形接法，电机一头分开接，一头三根线并在一起，当启动的一定的时间（一般30秒到一分钟）就把星形的断开再接上三角形的，一定要联锁啊，不然一不小心就爆了。三角形也就是全压运行了。
