处理GIS设备故障引起母线失压的事故分析

处理GIS设备故障引起母线失压的事故分析某电厂220kV开关站采用SF6封闭式组合电器(简称GIS)，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

它具有小型化、安全性能好、可靠性高等诸多优点，所以现在新型变电站、电厂采用较多，但如果检修时考虑不周全，也可能出现事故。

下面就是在检修一电流互感器时发生的母线刀闸对外壳放电导致母线失压的事故，此事故与GIS的内部结构有关，属于一种典型事故，可供有GIS设备的厂站借鉴。

1 事故经过2004-12-03,4号机组开机并网后，报“4号发变组差动回路异常”，经运行检修多方排查，初步判断原因为4号发变组差动电流互感器4BA6 B相内部断线，发变组单元接线如图1所示。

12月6日对电流互感器4BA6 B相进行检查处理，票中的安全措施有断开204开关，拉开204C刀闸、204D刀闸，合204D 0 地刀等。

12月7日，检修持票将该间隔4BA6 B相气室内SF6气体抽至零表压后(该气室内还有1个大气压的SF6气体)，打开B相气室端盖，对断线进行处理后回装好端盖，在对气室抽真空时，报“220kV D母线复合电压动作”，“220kV D母线保护动作”，联接于D母线上的所有电气元件全部跳闸，D母线失压。

事故后立即停止4BA6断线处理作业面相应的工作，组织保护人员对D母线保护装置进行全面检查，经检查保护装置未见异常，保护动作正确，排除D母线保护误动的可能。

同时，D母线转检修，组织人员对D母线保护范围内的所有设备外观、绝缘等进行检查试验，当打开204D刀闸的观察孔时，发现204D刀闸B相静触头屏蔽罩已击穿，其他地方未见异常，确定D母线保护动作的原因：220kV 204D刀闸B相静触头对设备外壳放电。

2 事故原因分析(1)从图2可以看出，间隔内的SF6气体用盆式绝缘子分隔成不同的气室，电流互感器4BA6、204D 刀闸同处一个气室，204D刀闸的静触头直接连在D母线上，带有220kV电压。

220kV双母接线厂站的母线失压事故处理分析

障或母线上开关拒动失灵保护动作；
ｃ保护误动，差保护或失灵保护误动；．母
Ｉａｏｐｔｆｒｒｈｒｃｄｒｓｆｒｊｄｉｇｔｅｔｌｕｓｏｗａｄｔｅｐｏｅｕｅｏｇｎｈｓｕ
ｃｕｅｏｈｃｉｅｔａｄｄａｉｇｗｉｔａｓｆｔｅａｃｄｎｎｅｌｔｉ．Ｔｈｅ．ｎｈｅｍａＳＷｆｐｗｅｒｎｍｉｉｎａｄｉｈｉｅａｅｅｐｔ— Ｌｅｏｏｒｔａｓｓｏｔｃｏｃｒｘａｉｓｎｓ
侧开关及线路对侧开关均在断开位置，可初步判断
勇（９５～）男。１７。山西浑源人，助理工程师，电、变调度运行；
目，前朔州电网２０ｋ变电站都采用双母线２Ｖ接线，条母线跳闸后，１将导致该母线上的设备全部
ａ若母差保护动作，．显示单相故障，跳开本侧母线所有开关，而线路对侧开关跳闸后重合成功，
可判断为母线发生单相短路故障。ｂ若母差保护动作，示相间故障，障母线．显故
Ｓａｓｉｓｏｒｍｓｉｎｎ
１２原因判断Ｌ．２Ｊ
１２１保护动作情况及事故后的母线方式判断．．例如某站母线发生故障，线接线方式为双母母接线，路保护配置为ＬＰ０、线Ｆ９１及事故后的母线方式。２型微机保护。在此基础上分析母线故障后的保护动作情况
维普资讯
２０年第２卷第４０６１期（第７）总７期

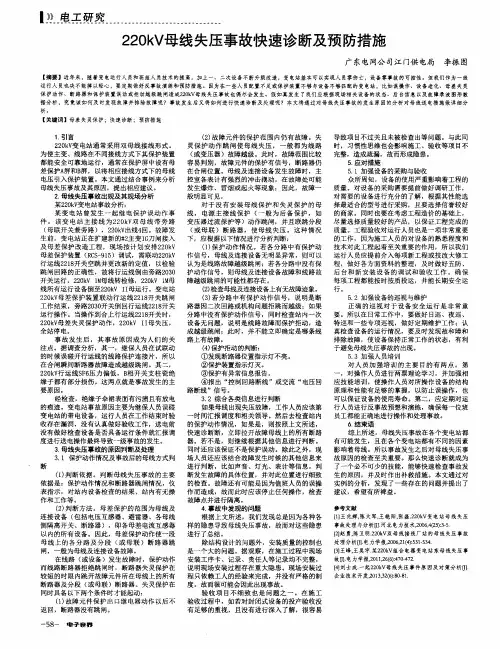

220kV母线失压事故快速诊断及预防措施

要原因。
（２）故障元件的保护范围内仍有故障。失灵保护动作跳闸使母线失压，一般都为线路（或变压器）故障越级。此时，故障范围比较容易判别，故障元件的保护有信号，断路器仍在合闸位置。母线及连接设备发生故障时，主控室各表计有强烈的冲击摆动，在故障处可能发生爆炸、冒烟或起火等现象；因此，故障一般明显可见。对于没有安装母线保护和失灵保护的母线，电源主接线保护（一般为后备保护，如变压器过流保护等）动作跳闸，并且联跳分段（或母联）断路器，使母线失压。这种情况下，应根据以下情况进行分析判断：（１）保护动作情况。若各分路中有保护动作信号，母线及连接设备无明显异常，则可以认为是线路故障越级跳闸；若各分路中没有保
运行人员也决不能掉以轻心，要定期做好反事故演练和预防措施。因为在一些人员配置不足或保护装置不够与设备不够匹配的变电站，比如误操作、设备老化、母差失灵保护动作、断路器和保护装置误动或拒动越级跳闸造成２２０ｋＶ母线失压事故也偶尔会发生。假如真发生了我们应根据现场相关设备的状态、后台信忠以及故障录波图形数据分析，究竟该如何及时发现故障并排除故障呢？事故发生后又将如何进行快速诊断及处理呢？本文将通过对母线失压事故的发生原因的分析对母线送电措施做详细分
Ｉ一皇王霾…………………………一
２２０ｋＶ母线失压事故快速诊断及预防措施
广东电网公司江门供电局李振图
【摘要】近年来，随着变电运行人员和班组人员技术的提高，加上一，二次设备不断升级改造，变电站基本可以实现人员零伤亡，设备零事故的可控性。但我们作为一线

220kV主变跳闸及35kV母线失压事故分析及防范措施

２２０ｋＶ主变跳闸及３５ｋＶ母线失压事故分析及防范措施杨　鑫　黄佳林　陈　懿（国网上海市电力公司超高压分公司）摘　要：本文介绍某２２０ｋＶ变电站２号主变第一、二套接地变零序过流保护动作，导致２号主变跳闸；３５ｋＶ二／三段分段自切后加速动作，自切动作不成功，导致３５ｋＶ三段母线失压。

分析继电保护装置动作情况及一次设备检查情况，制定相应反事故措施及注意事项，减少类似事件的发生。

关键词：接地变零序过流保护动作；主变失电；三段母线失压；自切零序后加速动作０　引言２２０ｋＶ主变在电力系统电力变换中处于重要的地位，电压等级高、容量大的变压器，一旦发生故障，将造成重大影响，严重时甚至会引发爆炸，对附近居民社会生活以及企业发展带来十分严重的后果。

为保证变压器长期安全稳定运行［１４］，降低变压器故障发生，提高变压器运维质量，防止设备事故，避免重大经济损失具有极为特殊的意义。

１　系统运行方式介绍变电站２２０ｋＶ为双母线带旁路接线方式［５６］，２２０ｋＶ母联合位双母线并列运行，３５ｋＶ母线分段运行。

２号主变２２０ｋＶ副母运行容量为１５０ＭＷ，３５ｋＶ侧分别送三、四段母线。

故障时该变电站未许可工作票，未执行倒闸操作票。

２　事故简况及原因分析２１　事故简要过程２０２２年１１月１０日１４：１０：５７６３９，２２０ｋＶ变电站２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸；２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸；二／三段分段自切零序后加速动作，三段母线失压。

具体保护动作情况见表１。

表１　保护动作情况时间动作情况１４：１０：５７：６５３２号主变第一套、第二套保护启动１４：１１：０１：６５９２号主变第一、二套保护接地变零序过流Ｉ段动作（续）时间动作情况１４：１１：０１：６８１２号主变３５ｋＶ四段开关分闸１４：１１：０１：６８３２号主变３５ｋＶ三段开关分闸１４：１１：０１：７６４３５ｋＶ张啦３Ｇ３８４保护启动１４：１１：０２：００７３５ｋＶ张绩３Ｇ３８１保护启动１４：１１：０２：１５９２号主变第一、二套保护接地变零序过流ＩＩ段动作１４：１１：０２：１７０２号主变２２０ｋＶ第一、二组出口动作１４：１１：０２：１９５２号主变２２０ｋＶ开关分闸１４：１１：０６：０６６３５ｋＶ四／五分段自切动作１４：１１：０６：０７０３５ｋＶ四／五分段自切合分段动作１４：１１：０６：１３４３５ｋＶ四／五分段开关合闸１４：１１：０６：２０８３５ｋＶ二／三段分段自切动作１４：１１：０６：２２７３５ｋＶ二／三段分段自切合分段动作１４：１１：０６：２７７３５ｋＶ二／三分段开关合闸１４：１１：０６：４９３３５ｋＶ二／三段分段自切后加速动作１４：１１：０６：５１７３５ｋＶ二／三分段开关分闸２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸，故障点未切除，３５ｋＶ三段母线出线张啦３Ｇ３８４、张绩３Ｇ３８１线路保护启动；０５ｓ后２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸，故障电流切除。

浅析220kV变电站母线失压及处理

（2）双母失压。
1）母差死区故障，两条母线跳闸。220kV母联212断路器与CT之间发生故障，母差保护动作，母联212断路器及220kVⅠ母上231、201断路器跳闸。2）单母故障，母联断路器拒动。220kVⅠ母故障，母差保护动作跳212及Ⅰ母231、201断路器，母联212断路器拒动，212失灵启动，跳开Ⅱ母232、202断路器，Ⅰ、Ⅱ母失压。3）一条母线检修，另一条母线故障。110kV水西Ⅰ回1331隔离开关检修，将110kVⅠ母、133断路器停电处理，所有出线倒至110kVⅡ母运行，之后110kVⅡ母故障，母差保护动作，110kVⅡ母失电。4）两条母线同时故障。110kVⅠ母、110kVⅡ母失压。5）倒母线时，母线故障或发生误操作事故。
（一）母线故障类型。
（1）单母失压。220kVⅠ母或Ⅱ母单母失压；110kVⅠ母或Ⅱ母单母失压；35kVⅠ母或Ⅱ母单母失压。
（2）双母失压。220kVⅠ母、Ⅱ母全部失压；110kVⅠ母、Ⅱ母全部失压。
（二）母线失压原因。
（1）单母失压。
1）母线故障。220kV、110kV、35kV任何一条母线母差范围内发生故障，相应母线差动保护动作，跳开故障母线相联所有断路器。例如：220kVⅠ母发生故障，母差保护动作，一时限跳母联212断路器，故障电流依然存在，二时限跳开201、231断路器。2）线路故障，线路断路器或保护拒动。线路断路器应跳而未跳开时，在220kV系统中，断路器失灵保护动作，它的跳闸回路与母差保护用的是同一个回路，跳母联及故障母线上的所有断路器。220kV草水Ⅰ回线线路故障，231断路器拒动，断路器失灵保护动作，跳开母联212及201断路器，220kVⅠ母失压。
110kV部分：#1主变110kV侧101断路器供110kVⅠ段母线运行，#2主变110kV侧102断路器供110kVⅡ段母线运行，母联112断路器联络Ⅰ、Ⅱ母线运行，Ⅰ、Ⅱ段母线PT运行；110kV水木线131断路器、水西Ⅰ回134断路器、水济线139断路器、水东I回144断路器联Ⅰ母运行；水易线132断路器、水西Ⅱ回133断路器、水东II回143断路器联Ⅱ母运行，水权线145断路器处冷备用。

一起变电站35kV进线备投失败造成35kV母线失压事故的原因分析及备投改进措施

一起变电站35kV进线备投失败造成35kV母线失压事故的原因分析及备投改进措施福建西部山区大多数变电站会有当地小水电接入上网，而春夏季节往往伴随有强降雨、雷电、台风等恶劣天气，因此山区电网线路在恶劣天气下跳闸现象频发。

在有多路电源和地方小水电接入的变电站，常规备自投方案难以适用，进线备投需要进行优化改进。

本文通过一起变电站35kV进线备投失败造成35kV母线失压的事故，充分进行原因分析，提出了在小水电接入的山区变电站的备投改进方案和措施。

标签：进线备投;小水电接入;线路联跳1.事故过程1.1事故前运行方式时间为2019年4月下旬，该山区变电站A变为35kV变电站，两台主变低压侧分列运行，35kV为单母线方式，35kV白展线303、35kV白罗线305接当地小水电上网运行，35kV吉沙线304接110kV 变电站B变处于运行状态，35kV 白苏线306接110kV 变电站C变正常处于热备用状态。

35kV备自投型号为PSP641U备自投装置，采用进线备投方式为1DL（35kV 吉沙线304）、2DL（35kV白苏线306）互为进线备投方式，联跳2条35kV小水电上网线路（白罗线305、白展线303），联跳5条10kV小水电上网线路。

3DL 因无35kV母分开关，按合位接入装置。

1.2事故发展过程（1）15时39分，110kV变电站B变35kV吉沙线303开关距离Ⅰ段保护动作跳闸，重合闸未动作;35kV小水电带35kV变电站A变孤网运行。

（2）15时49分，35kV变电站A变35kV母线失压。

5355毫秒后，A变35kV进线备自投开始动作，跳吉沙线304开关，联跳白展线303开关、白罗线305开关，但是白苏线306开关未合上，现场有“闭锁备自投”信号，备自投动作后又失败。

（3）15时50分，调度通过遥控对35kV吉沙线送电，35kV变电站A变35kV 母线恢复运行，整个事故导致A变35kV母线失压53秒。
