【CN109754897A】石墨烯基导电浆料及其制备方法【专利】
一种石墨烯导电浆料的制备方法及其制备得到的导电浆料和应用[发明专利]
![一种石墨烯导电浆料的制备方法及其制备得到的导电浆料和应用[发明专利]](https://img.taocdn.com/s3/m/2177a6b203d276a20029bd64783e0912a2167c29.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011280250.7(22)申请日 2020.11.16(71)申请人 哈尔滨万鑫石墨谷科技有限公司地址 150028 黑龙江省哈尔滨市松北区九洲路西(72)发明人 马洪伟 (74)专利代理机构 北京品源专利代理有限公司11332代理人 潘登(51)Int.Cl.H01B 13/00(2006.01)C01B 32/19(2017.01)H01B 1/24(2006.01)(54)发明名称一种石墨烯导电浆料的制备方法及其制备得到的导电浆料和应用(57)摘要本发明提供一种石墨烯导电浆料的制备方法及其制备得到的导电浆料和应用。
所述制备方法包括如下步骤：(1)将分散剂与水混合，经过第一次预分散得到分散液；(2)将所述分散液与石墨烯混合，经过第二次预分散后进行第一次高能解离，得到悬浊液；(3)将所述悬浊液与增稠剂混合，搅拌，而后进行第二次高能解离，剪切，得到所述石墨烯导电浆料。
所述制备方法以水做为溶剂，使用预分散设备和高能解离设备对石墨烯进行径向尺寸处理和片层剥离，最终得到的水系石墨烯导电浆料中石墨烯的径向尺寸较小、平均层数较少且片层较薄，电导性能及粘度性能都更佳优异。
权利要求书2页 说明书7页 附图2页CN 112489882 A 2021.03.12C N 112489882A1.一种石墨烯导电浆料的制备方法，其特征在于，所述制备方法包括如下步骤：(1)将分散剂与水混合，经过第一次预分散得到分散液；(2)将所述分散液与石墨烯混合，经过第二次预分散后，再进行第一次高能解离，得到悬浊液；(3)将所述悬浊液与增稠剂混合，搅拌，而后进行第二次高能解离，剪切，得到所述石墨烯导电浆料。
2.根据权利要求1所述的制备方法，其特征在于，步骤(1)所述分散剂包括聚乙烯吡咯烷酮、十二烷基苯磺酸钠、十二烷基磺酸钠或聚乙烯醇中的任意一种或至少两种的组合；优选地，步骤(1)所述分散液中分散剂的质量分数为0.1～0.2％；优选地，步骤(1)所述第一次预分散的转速为1200～1800r/min；优选地，步骤(1)所述第一次预分散的时间为5～15min。
一种电池用石墨烯导电浆料及其制备方法[发明专利]
![一种电池用石墨烯导电浆料及其制备方法[发明专利]](https://img.taocdn.com/s3/m/2d01cb8464ce0508763231126edb6f1aff0071fd.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010086008.X(22)申请日 2020.02.11(71)申请人 任国峰地址 063000 河北省唐山市路北区北新西道许庄小区德源里楼503楼5门401号(72)发明人 刘少华 任国峰 (74)专利代理机构 上海尚象专利代理有限公司31335代理人 刘云(51)Int.Cl.H01B 1/24(2006.01)H01B 13/00(2006.01)H01M 4/62(2006.01)(54)发明名称一种电池用石墨烯导电浆料及其制备方法(57)摘要本发明公开了一种电池用石墨烯导电浆料及其制备方法，该导电浆料的原料包含：树脂60％～85％，改性石墨烯材料0.5％～30％，有机添加剂0.5％～15％；改性石墨烯材料包含还原氧化石墨烯。
本发明还提供了该电池用石墨烯导电浆料的制备方法。
该方法包含：步骤1，按比例称取各原料；步骤2，制备改性石墨烯材料；步骤3，将树脂溶于溶剂中，搅拌机搅拌，待树脂完全溶解后，再添加步骤2所得的改性石墨烯材料和剩余的有机添加剂，常温下充分混合均匀，即得石墨烯导电浆料。
本发明制备的石墨烯导电浆料分散均匀，极大减少极片极化，能够提高电极的氧化还原能力及电池的充放性能，可广泛用于各类型电池中，提高电池性能。
权利要求书2页 说明书7页CN 111446022 A 2020.07.24C N 111446022A1.一种电池用石墨烯导电浆料，其特征在于，所述的导电浆料的原料按质量百分比计包含：树脂60％～85％，改性石墨烯材料0.5％～30％，有机添加剂0.5％～15％；所述的改性石墨烯材料包含还原氧化石墨烯。
2.如权利要求1所述的电池用石墨烯导电浆料，其特征在于，所述的有机添加剂包含增稠剂、表面活性剂，以及溶剂；增稠剂、表面活性剂、溶剂的质量比为1：(0.2～0.5)：(15～20)。
一种锂电池石墨烯导电浆料及其制备方法[发明专利]
![一种锂电池石墨烯导电浆料及其制备方法[发明专利]](https://img.taocdn.com/s3/m/8071612d640e52ea551810a6f524ccbff121ca34.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610616820.2(22)申请日 2016.08.01(71)申请人 成都新柯力化工科技有限公司地址 610091 四川省成都市青羊区蛟龙工业港东海路4座(72)发明人 陈庆 曾军堂 (51)Int.Cl.H01M 4/133(2010.01)H01M 4/1393(2010.01)(54)发明名称一种锂电池石墨烯导电浆料及其制备方法(57)摘要本发明提供一种锂电池石墨烯导电浆料，其特征是由10-15份石墨粉、0.5-2份活化剂、0.5-1份分散剂、0.2-0.3份胶体材料、0.1-0.5份碳纳米管、0.01-0.1份促进剂、85-90份溶剂、适量粘度调节剂制备而成。
通过对石墨的细化活化，进一步通过分散研磨剥离，在研磨机组剪切力、摩擦力作用下，微米级促进剂作为微观力传递介质使石墨被剥离成石墨烯，同时微米级促进剂与石墨烯、碳纳米管在研磨过程由胶体材料交织形成复合微胶粒，在锂电池正负极活性材料中具有优异的分散性，使活性物质的充放电效率大幅提高，同时与石墨烯复合用于锂电池导电剂可以显著地提高载流子浓度，并可以提高电池活性材料的电导率和放电容量。
权利要求书2页 说明书6页 附图1页CN 106207094 A 2016.12.07C N 106207094A1.一种锂电池石墨烯导电浆料的制备方法，其特征是由如下重量份的原料制备而成：石墨粉 10-15份，活化剂 0.5-2份，分散剂 0.5-1份，胶体材料 0.2-0.3份碳纳米管 0.1-0.5份，促进剂 0.01-0.1份，溶剂 85-90份，粘度调节剂 适量；其中，所述石墨粉为天然鳞片石墨、膨胀石墨、高取向石墨中的至少一种；所述的活化剂为羧酸盐；所述的分散剂为苯乙烯马来酰亚胺树脂、十二烷基硫酸钠、十二烷基苯磺酸钠中的一种；所述的胶体材料为黄原胶、刺槐豆胶、瓜尔豆胶、阿拉伯胶、明胶、卡拉胶中的至少一种；所述的促进剂为微米级的二硼化钛、五氧化二钒、氧化硼、二硫化钼中的至少一种；其用于石墨烯导电浆料的制备时,既是剥离介质,又是导电改进剂；所述的溶剂为去离子水、N-甲基吡咯烷酮、N,N-二甲基甲酰胺、N,N-二甲基乙酰胺中的一种；所述的粘度调节剂为羧甲基纤维素钠、羧乙基纤维素、乙基纤维素、羧甲基乙基纤维素、羟甲基纤维素、羟丙基纤维素中的一种或几种；具体制备步骤如下：（1）将重量份5-10的石墨粉、0.5-2重量份数的活化剂在200-250℃条件下混合均匀，然后送入气流微细机，在气流微细机粉碎室内产生高速旋流，使石墨粉粒子之间产生激烈的碰撞、摩擦，从而粉碎均化，使石墨粉粒子进行活化改性；（2）将步骤（1）的得到的物料与0.1-0.5重量份的碳纳米管、0.5-1重量份的分散剂、0.01-0.1重量份的促进剂、0.2-0.3重量份的胶体材料在研磨机组中进行分散剥离，在研磨机组剪切力、摩擦力作用下循环研磨，微米级促进剂作为微观力传递介质使石墨被剥离成石墨烯，同时微米级剥离剂与石墨烯、碳纳米管在研磨过程中由胶体材料缠绕形成交织的复合胶粒子，该复合胶粒子在外观形态上呈微球形，而内在形态则为交织的介孔结构，在液体溶剂中分散悬浮优异；（3）将步骤（2）得到的复合胶粒子与85-90重量份的溶剂送入超声波分散器，超声波分散器内设置有搅拌叶片，底部设置孔径为500目的不锈钢滤网，搅拌叶片的转速为50-100rpm，超声分散10-30min后打开排料阀门，经滤网过滤后加入适量的粘度调节剂调整粘度为100-5000mPa.s，得到锂电池石墨烯导电浆料。
一种石墨烯基导电材料及其制备方法[发明专利]
![一种石墨烯基导电材料及其制备方法[发明专利]](https://img.taocdn.com/s3/m/f49f57f56edb6f1afe001f91.png)

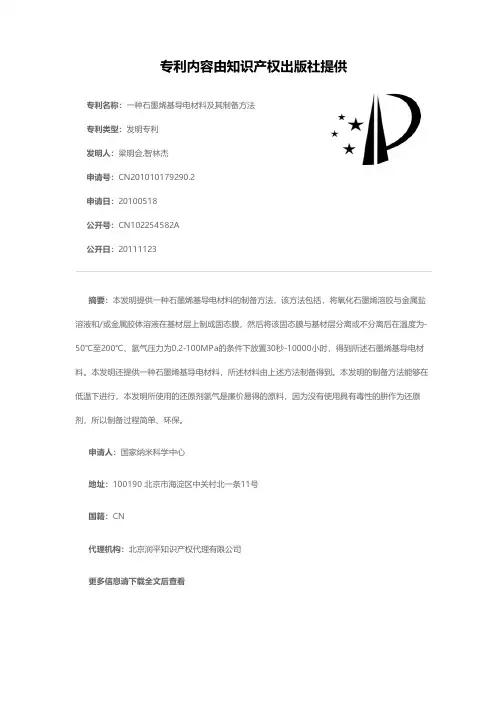

专利名称：一种石墨烯基导电材料及其制备方法专利类型：发明专利
发明人：梁明会,智林杰
申请号：CN201010179290.2
申请日：20100518
公开号：CN102254582A
公开日：
20111123
专利内容由知识产权出版社提供
摘要：本发明提供一种石墨烯基导电材料的制备方法，该方法包括，将氧化石墨烯溶胶与金属盐溶液和/或金属胶体溶液在基材层上制成固态膜，然后将该固态膜与基材层分离或不分离后在温度为-50℃至200℃、氢气压力为0.2-100MPa的条件下放置30秒-10000小时，得到所述石墨烯基导电材料。
本发明还提供一种石墨烯基导电材料，所述材料由上述方法制备得到。
本发明的制备方法能够在低温下进行，本发明所使用的还原剂氢气是廉价易得的原料，因为没有使用具有毒性的肼作为还原剂，所以制备过程简单、环保。
申请人：国家纳米科学中心
地址：100190 北京市海淀区中关村北一条11号
国籍：CN
代理机构：北京润平知识产权代理有限公司
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910243203.6
(22)申请日 2019.03.28
(71)申请人 山东华冠智能卡有限公司
地址 271199 山东省济南市莱芜高新区原
山南路5号
(72)发明人 刘振禹 马有明 陈韶华 亓秀昌
吕振国 刘进
(74)专利代理机构 威海泰科专利代理事务所
(特殊普通合伙) 37271
代理人 黄波
(51)Int.Cl.
H01B 1/18(2006.01)
H01B 1/24(2006.01)
H01B 13/00(2006.01)
(54)发明名称石墨烯基导电浆料及其制备方法(57)摘要本发明涉及导电浆料技术领域，且公开了石墨烯基导电浆料，包括以下份数的原料：石墨烯40-60份、单月桂基磷酸酯15-25份、树脂20-30份、溶剂80-100份、分散剂10-20份、碳纳米管5-7份、氨水50-60份和填料30-40份。
该石墨烯基导电浆料及其制备方法，通过将溶剂80-100份与氨水50-60份放入容器内混合，以八十转每分钟的频率搅拌二十分钟，搅拌完毕后添加单月桂基磷酸酯15-25份，加热到八十摄氏度，以六十转每分钟的频率搅拌十五分钟，制得混合液1和将石墨烯40-60份投入分散研磨机内加水研磨，使用者在使用本方法制备石墨烯基导电浆料时，制备所使用的设备简单易得，材料价格低廉，这就使得制备成本大大降低，有利于推广，免去了使用者的烦恼，
方便了使用者的使用。
权利要求书1页 说明书4页CN 109754897 A 2019.05.14
C N 109754897
A
权 利 要 求 书1/1页CN 109754897 A
1.石墨烯基导电浆料，其特征在于，包括以下份数的原料：石墨烯40-60份、单月桂基磷酸酯15-25份、树脂20-30份、溶剂80-100份、分散剂10-20份、碳纳米管5-7份、氨水50-60份和填料30-40份。
2.根据权利要求1所述的石墨烯基导电浆料，其特征在于，所述树脂20-30份为环氧树脂、聚氨酯树脂、聚脲树脂、丙烯酸树脂、醇酸树月旨、硅树脂、氯化树脂、呋喃树脂和涤纶树脂中的一种或几种组合，所述树脂20-30份为直径小于一厘米的颗粒。
3.根据权利要求1所述的石墨烯基导电浆料，其特征在于，所述氨水50-60份的浓度为百分之三十，所述溶剂80-100份的浓度为百分之四十。
4.石墨烯基导电浆料的制备方法，其特征在于，包括以下步骤：
1）将溶剂80-100份与氨水50-60份放入容器内混合，以八十转每分钟的频率搅拌二十分钟，搅拌完毕后添加单月桂基磷酸酯15-25份，加热到八十摄氏度，以六十转每分钟的频率搅拌十五分钟，制得混合液1；
2）将石墨烯40-60份投入分散研磨机内加水研磨，得到石墨烯悬浊液，在石墨烯悬浊液中加入分散剂10-20份和碳纳米管5-7份，使用超声波震荡器震荡一小时，制得混合液2，将混合液2甩干，使用干燥机设置50摄氏度干燥，得到备料1；
3）将混合液1内加入填料30-40份、碳纳米管5-7份和树脂20-30份，以一百转每分钟的频率搅拌三十分钟，加入混合液1和备料1，使用超声波震荡器震荡十分钟，使用浓缩机浓缩，设置浓缩温度为六十摄氏度，两小时后取出，即得所求石墨烯基导电浆料。
5.根据权利要求4所述的石墨烯基导电浆料的制备方法，其特征在于，步骤2所述分散研磨机的转速为21000rmp，所述石墨烯40-60份研磨后的直径小于零点三毫米。
6.根据权利要求4所述的石墨烯基导电浆料的制备方法，其特征在于，步骤2所述石墨烯40-60份内加水，水为蒸馏水，石墨烯与水的比例为1.2:2.5。
2。
