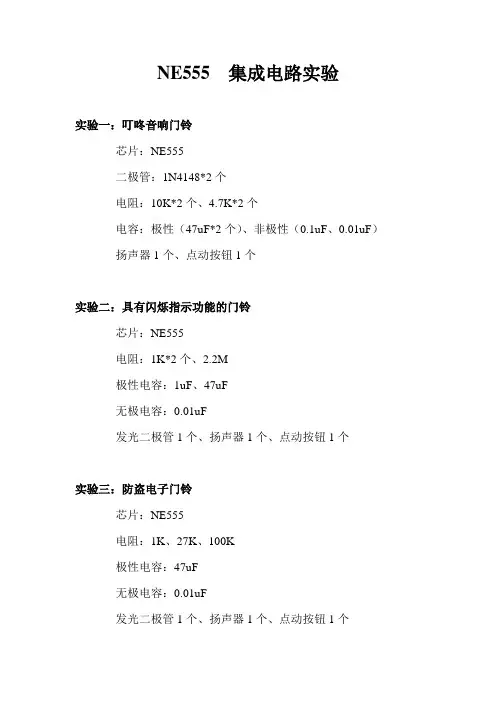

NE555 集成电路实验实验一：叮咚音响门铃芯片：NE555二极管：1N4148*2个电阻：10K*2个、4.7K*2个电容：极性（47uF*2个）、非极性（0.1uF、0.01uF）扬声器1个、点动按钮1个实验二：具有闪烁指示功能的门铃芯片：NE555电阻：1K*2个、2.2M极性电容：1uF、47uF无极电容：0.01uF发光二极管1个、扬声器1个、点动按钮1个实验三：防盗电子门铃芯片：NE555电阻：1K、27K、100K极性电容：47uF无极电容：0.01uF发光二极管1个、扬声器1个、点动按钮1个实验四：能记忆的门铃芯片：NE555*2个电阻：1K、27K、47K、100*3K极性电容：47uF无极电容：0.01uF*2个二极管：1N4148发光二极管1个、扬声器1个、点动按钮2个实验五：延时电子门铃芯片：NE555电阻：470K*2个极性电容：47uF*2个无极电容：1000pF扬声器1个、点动按钮1个实验六：触摸延时门铃芯片：NE555电阻：100K、470K、1M极性电容：47Uf*2个无极电容：1000pF三极管：9012、9013扬声器1个实验七：多门延时门铃芯片：NE555电阻：10K、100K极性电容：47uF、100uF、220uF、470uF无极电容：0.01Uf二极管：1N4148*3个扬声器1个、点动按钮3个实验八：单按键开关芯片：NE555电阻：47K*2个、1M二极管：1N4007无极电容：0.01uF*3个继电器1个、点动按钮1个实验九：开机自动延时开关芯片：NE555电阻：470、47K、100K、470K极性电容：100uF、220uF无极电容：0.01uF二极管：1N4007*2个、1N4148*3个发光二极管1个、继电器1个实验十：抗干扰的定时器芯片：NE555电阻：470、1K、4.7K*2个、10K*2个、27K滑线电阻：2.2M极性电容：22uF、470uF无极电容：0.1uF、0.01uF二极管：1N4007、1N4148*2个三极管：9013发光二极管1个、继电器1个、开关1个实验十一：演讲限时器芯片：NE555*2个电阻：100、1K、2K、47K*2个滑线电阻：2.2M极性电容：47uF、470uF无极电容：0.01uF开关1个、扬声器1个、点动按钮1个实验十二：低功耗定时器芯片：NE555电阻：2K、10K*3个、100K、470K极性电容：1uF、47uF无极电容：0.01uF二极管：1N4007、1N4148三极管：9012、9013继电器1个、点动按钮1个实验十三：触摸定时音响器芯片：NE555*2个电阻：2K、10K个、47K、100K滑线电阻：2.2M极性电容：47uF无极电容：0.1uF、0.01uF*3个、470uF三极管9013、扬声器1个实验十四：通、断时间分别可调的循环定时器芯片：NE555电阻：470*2个、1K*2个滑线电阻：2.2M*2个极性电容：470uF二极管：1N4007、1N4148*2个发光二极管2个、继电器1个芯片：NE555电阻：100K滑线电阻：2.2M极性电容：470uF二极管：1N4007、1N4148继电器1个、点动按钮1个实验十六：长延时定时器芯片：NE555*2个电阻：10K*2个、100K、2.2M滑线电阻：220K极性电容：470uF无极电容：0.1uF*2个、0.01uF*2个二极管：1N4007、1N4148*3个继电器1个、点动按钮1个实验十七：光控开关芯片：NE555电阻：100K、滑线电阻：220K、光敏电阻极性电容：100uF、无极电容：0.01uF二极管1N4007、继电器1个芯片：NE555电阻：1K滑线电阻：2.2M极性电容：100uF无极电容：0.1uF二极管：1N4007、1N4148*2个发光二极管1个、继电器1个实验十九：分段式定时器芯片：NE555*2个电阻：470、1K滑线电阻：2.2M*2个极性电容：470uF*2个无极电容：0.01uF*2个二极管：1N4007继电器1个、点动按钮1个实验二十：芯片：NE555电阻：1K*2个、10K*2个滑线电阻：10K、220K极性电容：10uF无极电容：0.01uF发光二极管2个、开关2个实验二十一：电阻估测电路芯片：NE555电阻：100、470、1K*2个、10K、100K、1M、2.2M极性电容：47uF无极电容：0.1uF、0.01uF扬声器1个实验二十二：简易晶体管测试器芯片：NE555电阻：4.7K、100K滑线电阻：220K无极电容：0.01uF三极管PNP型1个、扬声器1个实验二十三：二、三极管好坏检测器芯片：NE555电阻：100、1K、2K、4.7K*2个、100K无极电容：0.1uF、0.01uF三极管：9013发光二极管2个实验二十四：三极管好坏判别器芯片：NE555电阻：470*2个、10K、4.7K、200K极性电容：1uF三极管：9013发光二极管2个实验二十五：通、断测量仪芯片：NE555电阻：4.7K、100K极性电容：47uF无极电容：0.01uF扬声器1个实验二十六：通路检测器芯片：NE555电阻：470*3个、1K发光二极管2个实验二十七：电压检测器芯片：NE555电阻：100、10K、4.7K无极电容：0.01uF发光二极管1个、稳压二极管1个实验二十八：两线逻辑状态识别器芯片：NE555*2个电阻：470、4.7K*3、47K无极电容：0.1uF、0.01uF*2个发光二极管2个实验二十九：数字逻辑测试笔芯片：NE555电阻：1K*2个二极管：1N4148*2个无极电容：0.01uF*3个发光二极管2个芯片：NE555滑线电阻：220K极性电容：10uF、47uF无极电容：1000pF、0.01uF二极管1N4148、扬声器1个实验三十一：音频信号发生器芯片：NE555电阻：47K、100K极性电容：1uF无极电容：0.01uF实验三十二：救护车警笛芯片：NE555*2个电阻：407K、10K*2个、100K滑线电阻：220K极性电容：4.7uF、47uF无极电容：0.01uF*2个扬声器1个芯片：NE555电阻：10K、47K、100K极性电容：47uF无极电容：0.01uF扬声器1个实验三十四：花盆缺水报警器芯片：NE555电阻：1K*2个、1M滑线电阻：220K无极电容：0.01uF发光二极管2个实验三十五：多点断线报警器芯片：NE555电阻：1K、4.7K*2个、10K、47K、100K极性电容：47uF无极电容：0.01uF二极管：1N4007*2个、1N4148*3个扬声器1个实验三十六：正、负电源交换电路芯片：NE555电阻：10K*2个极性电容：220uF*2个无极电容：0.01uF二极管：1N4007*2个实验三十七：倍压双电源芯片：NE555电阻：27K极性电容：47uF*2个无极电容：1000pF二极管：1N4148*2个实验三十八：脉冲式充电器芯片：NE555电阻：100、2K、10K*2个、100K极性电容：47uF无极电容：0.01uF*2个二极管：1N4007、稳压二极管DZ1、发光二极管1个三极管：9013实验三十九：DC-DC升压输出电路芯片：NE555电阻：10K*2个极性电容：10uF、100uF无极电容：0.01uF*2个二极管：1N4007*2个实验四十：直流电源过高过低检测器芯片：NE555*2个电阻：470*2个滑线电阻：220K*2个无极电容：0.1uF*2个发光二极管2个、开关2个实验四十一：电压监视器芯片：NE555电阻：1K*2个、200K滑线电阻：10K极性电容：10uF无极电容：0.01uF发光二极管2个、稳压管DZ1实验四十二：正电压负电压交换器芯片：NE555电阻：1K*2个、4.7K、10K滑线电阻：220K极性电容：47uF*2个无极电容：0.01uF二极管：1N4148*2个、三极管9013实验四十三：催眠器芯片：NE555电阻：2K、4.7K滑线电阻：220K极性电容：22uF、47uF扬声器1个实验四十四：渐响式闹钟芯片：NE555*2个电阻：10K、4.7K*2个、100K、200K极性电容：47uF*2个、100uF无极电容：0.01uF二极管：1N4148、三极管：9013扬声器1个、开关1个实验四十五：预防近视测光器芯片：NE555电阻：470、1K*2个、4.7K*2个、100K滑线电阻：220K、光敏电阻：RG1极性电容：47uF无极电容：0.01uF*3个三极管：9013*2个发光二极管2个、扬声器1个实验四十六：双色闪烁灯芯片：NE555电阻：1K*2个、2K、200K*2个极性电容：4.7uF无极电容：0.01uF发光二极管2个实验四十七：光敏百灵鸟芯片：NE555电阻：10K、100K光敏电阻：RG1无极电容：0.01uF*2个三极管9013、扬声器1个实验四十八：音频功率放大器芯片：NE555电阻：1K*3个、10K、100K*2个极性电容：1uF、100uF无极电容：0.01uF三极管：9013、扬声器1个实验四十九：消防车警笛芯片：NE555*2个电阻：1K、4.7K、10K*2个、100K滑线电阻：220K极性电容：4.7uF、47uF无极电容：0.01uF*2个二极管：1N4148、三极管：9012、扬声器1个实验五十：可变间歇定时器芯片：NE555*2个电阻：1K*2个、2K、4.7K*3个、100K*3个滑线电阻：2.2M*2个极性电容：1uF、100uF*2个、470uF、无极电容：0.1uF二极管：1N4007、三极管：9013发光二极管1个、继电器1个实验五十一：功放无信号自动关机电路芯片：NE555电阻：27K、470K滑线电阻：10K极性电容：47Uf*2个、100uF、470uF无极电容：0.01uF二极管：1N4007*2个、1N4148*3个三极管：9013、继电器1个实验五十二：智力竞赛定时音响器芯片：NE555*3个电阻：2K、100K、200K、1M滑线电阻：2.2M极性电容：4.7uF、47uF、470uF无极电容：0.1uF、0.01uF*4个开关1个、扬声器1个、点动按钮1个实验五十三：直流电压测量仪芯片：NE555电阻：1K*3个、10K*2个、100K、1M、滑线电阻：10K极性电容：10uF、无极电容：0.01uF二极管：1N4148*2个、发光二极管2个实验五十四：具有识别功能的门锁报警器芯片：NE555*3个电阻：100、1K、4.7K*2个、10K、100K、1M、2.2M极性电容：47uF*2个、100uF无极电容：0.01uF二极管：1N4148、发光二极管1个三极管：9013*2个、扬声器1个、开关1个实验五十五：电子定时催眠器芯片：NE555*2个电阻：10K*2个、2.2M滑线电阻：220K、2.2M极性电容：22uF、47uF、470uF无极电容：0.01uF*2个扬声器1个、点动按钮1个实验五十六：穴位探测仪芯片：NE555*2个电阻：470、1K、2K、4.7K*2个、10K*4个27K*2个、47K、100K滑线电阻：10K极性电容：22uF、47uF无极电容：0.01uF*2个二极管：1N4148*3个发光二极管1个三极管：9013*3个扬声器1个传感器实验模块实验五十七：气敏式传感器实验模块稳压块：7805、7809MQ-J3（酒精气敏传感器1个）滑线变阻器10K*2个（WH-5）发光二极管2个芯片UA741一块蜂鸣器（5V）1个电阻：10k*4个、51k*4个、4.7k*2个极性电容：10uF*2个、2uF*2个无极电容：0.1uF*2个芯片HA17655一块有机玻璃湿敏传感器一个三脚拨码开关一个二极管IN4148*4个电阻：1k*2个、5.1k、10k、30k、1M滑线变阻器：22k(WH-5)一个。
简易催眠器电路
简易催眠器电路
一、简易电子催眠器原理
1.R1、R2偏置让三极管V1、V2都处于放大状态，也就是半导通状态，这是起振的关键，尤其是R1，需要调节，值太大、太小都不行。
2.在处于放大状态下，假如a点有一个干扰，导致a电平提高，通过V1、V2反馈到b点，若b点电平也提高，并且是放大更高的提高，则a、b 是符合自激过程。
这个电路中，a变高，b是会放大的，同相位增高，所以能够实现自激。
3.因为自激、过激的正负反馈，导致C2电压过高或者过低，导致喇叭导通或者关闭，这就是嘀嗒声音的来源。
4.C2过高或者过低，通过喇叭和R2放电，或者充电，回到线性区，再一次反向自激。
二、NE555电子催眠制作方法
本例介绍一款简易电子催眠器电路，它具有电路元件少、制作容易等。
NE555最详细最权威指南

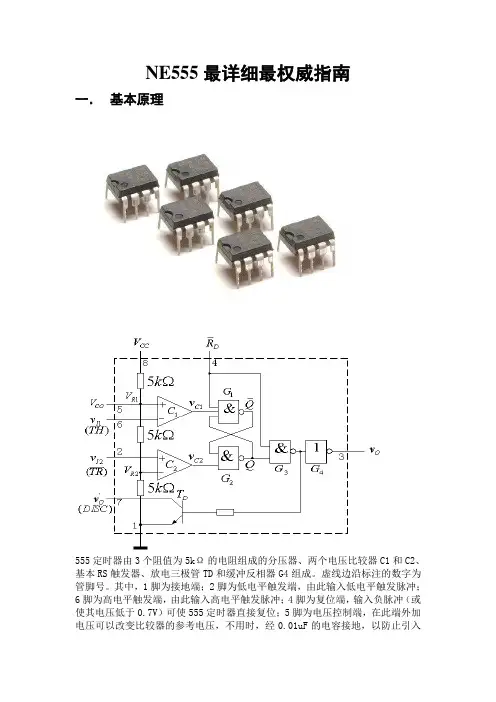

NE555最详细最权威指南一．基本原理555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程分析如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
当VI1＜2/3VCC，VI2＞1/3VCC时，比较器C1输出高电平，比较器C2输出高电平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。
当VI1＞2/3VCC，VI2＜1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
当VI1＜2/3VCC，VI2＜1/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
二．典型应用详解在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
医疗电子电路全集
医疗电子电路全集一．脉冲电疗仪电路图二．XH血红蛋白仪电路· [图文] 滤波和放大电路· [图文] 血压传感电路· [图文] 电子血压计主控电路· [组图] 简易电子脉搏仪的制作方法· [图文] 电子催眠器的设计原理· [图文] 小巧实用的针灸笔工作原理· [图文] 骨质增生治疗仪工作原理· [图文] 电子助记器电路图· [图文] 白噪声电子催眠曲电路图· [图文] 治疗弱视的后象疗法控制电路图· [图文] 针疗、按摩治疗仪电路图· [图文] 训练大白鼠的“迷路箱”电路图· [图文] 学习时间过长提醒电路图· [图文] 穴位探测仪电路图· [图文] 袖珍电子按摩器电路图· [图文] 微型心脏除颤急救器电路图· [图文] 它激式臭氧发生器电路图· [图文] 睡眠诱导器电路图· [图文] 蔬菜灭菌解毒机电路图· [图文] 视力保健强制休息10分钟供电插座电路图 · [图文] 使用臭氧管的电子消毒电路图· [图文] 失声时喉咙替代装置电路图· [图文] 频率和占空比均可调的电子治疗仪电路图 · [图文] 疲劳程度检验器电路图· [图文] 模拟气功信息仪电路图· [图文] 盲人用电子指南音响器电路图· [图文] 脉冲电疗仪电路图· [图文] 静思器电路图· [图文] 禁止吸烟语言告戒电路图· [图文] 渐响式睡眠唤醒器电路图· [图文] 简易心电图机校检器电路图· [图文] 简易探穴仪电路图· [图文] 简易电子按摩器电路图· [图文] 简易电针麻仪电路图· [图文] 简易病床呼唤装置电路图· [图文] 间歇式臭氧发生器电路图· [图文] 家用电热数控温电路图· [图文] 急性冠状动脉供血不足报警电路图· [图文] 呼吸监测器电路图· [图文] 高压发生器电路图· [图文] 肝炎病菌消毒器控制电路图· [图文] 多用电子治疗保健器电路图· [图文] 多功能电子探穴、治疗仪电路图· [图文] 跌倒呼救装置电路图· [图文] 电子视力保护器电路图· [图文] 电子定时、催眠、按摩器电路图· [图文] 电子报检牙刷电路图· [图文] 打鼾抑制器电路图· [图文] 残疾人三用电子器电路图· [图文] 病人昏倒语言呼救盒电路图· [图文] DGK-63L双功能消毒柜电路图· [图文] DGK-45L型消毒柜电子控制电路图· [图文] 液体温度均匀分布振荡电路· [图文] 血压检测电路· [图文] 心电信号解调电路· [图文] 心电信号监测发送电路· [图文] 生命特征监测电路· [图文] 摄像管棚极降压保护电路· [图文] 人体生理刺激反应时间测试电路· [图文] 蜂鸣电子体温计电路· [图文] 动平衡感觉检测电路· [图文] 超声雾化器电路· [图文] 超声波加湿器电路· [图文] XH血红蛋白仪电路· [图文] TU-102尿液分析仪试剂带位置检测电路 · [图文] PH检测电路· [图文] MA-420尿液分析仪打印机电机驱动电路 · [图文] WL-751型微波治疗机电路原理图· [图文] ECS-2型电磁旋转磁疗机电路原理图 · [图文] CS-2型交直流两电旋磁疗机电路原理图 · [图文] 626-4型半导体紫外钱治疗机电路原理图 · [图文] 9-81型超短波电疗机电路原理图· [图文] 电子管式电针机电路原理图· [图文] YL-3型音频电疗机电路原理图· [图文] S5-2型短波电疗机电路原理图· [图文] G-6805型治疗机电路原理图· [图文] DL-3型698点送治疗机电路原理图· [图文] 915型真流感应治疗机电路原理图· [图文] 626-1型间动电流刺激器电路原理图 · [图文] 69-8型电疗机电路原理图· [图文] 12A11型直流感应治疗机电路图。
555所有小制作实例
图 5-62 19．延时开的小“灯” 图 5-63 是它的电路图，它是将延时关电路中的电阻和电容交换位置，便可成为延时开的电路。 按下按键，发光二极管由亮转灭，当手指离开按键后，会发现过一会儿发光二极管才亮。
图 5-63 20．水沸报警器 先将热敏电阻放入一个直径为 8 毫米左右、长 100 毫米的铜管或不锈钢管内，引出导线，用树 脂封好，不能进水。图 5-64 是它的电路图。实验时插入开水中，要慢慢调整可调电阻的阻值，使它到 100℃ 时音响报警，低于这个温度时没有音响报警。
图 5-58 15．见光响音乐 早上阳光照进屋内，它就播放出音乐。图 5-59 是它的电路图，它是在见光就亮的光控“灯”中， 去掉发光二极管，改接音乐片和扬声器而成。制作时可以根据自己所希望的亮度，慢慢调整可调电阻值。 该装置还可以以市场销售的小型激光指示器为光源枪，将光敏电阻安放在靶心处，找一个不透 光的圆筒套在光敏电阻上，遮挡外部光线对它的干扰，调整可调电阻值，做成光电打靶器。
图 5-59 16．黑暗光控报警器 图 5-60 是它的电路图，它是在黑暗控制“灯”亮电路中接上音乐片电路，制作时根据所需的暗 度下调整可调电阻值到发出音乐响声。 该装置还可以与小型激光指示器或其他光线配合，做成报警器，如在圈养的动物外围，将小型 激光指示器远距离照射光敏电阻，当有动物外逃时，挡住激光束，便会报警。或者将脚③与计算器中的连 加相接，用来对传送带上的物品个数进行计算，或者用于通道显示有人、动物通过等。
pulse egg中文说明书
pulse egg中文说明书Pulse egg 按摩器脉冲蛋睡眠仪按摩仪失眠按摩辅助治疗仪助眠仪全身睡眠治疗仪使用方法：pulse egg助眠仪这个是由日本HOMER ION公司开发日本本土生产的电子助眠仪。
采用非药物而是单纯的物理疗法！无任何副作用！操作非常简单，携带方便！“晚上准备入睡时就握于左手，打开开关，调节一个自己舒适的强度。
你会感受到手心酥酥麻麻的一阵一阵。
强度太强的话手心会抽搐的，所以以自己舒适为主。
它会自动计算时间，等你入睡后它会自动关闭。
但其实我也不知道它是啥时候关闭的，因为一会儿就睡着了”1次使用15分钟，大概用100次。
使用次数没有明确的限制，但是不能长时间连续使用 1次使用时间15分钟，连续3次以内为好。
放松模式是可以让你期待得到放松并且心情安定感受的模式振奋模式是可以让你期待得到清醒感受的模式。
睡眠的质量关系到第二的精神状态，希望这宝贝能帮助大家的睡眠质量提升，都能迅速的进入梦乡。
放松模式的话，像是对手掌进行轻轻的咚咚的敲击感，振奋模式的话，开始是轻轻的咚咚的敲击感，慢慢变得很快心跳加速的感觉来回反复。
两种模式1、放松安慰模式（握左手，开关调到:14~73Hz）：通过周波递减刺激消除失眠，情绪紧张，烦躁，心跳加快的不良情绪（如开会演讲时紧张，会议报告时紧张，考试前紧张等等）。
2、振奋鼓励模式（握右手，开关调到:14~1Hz）：通过周波递增刺激振奋心情，消除工作上受挫失落，没有勇气挑战，自信心不足，抑郁，难过的不良情绪，让您重新打起精神迎接挑战（如面试前恐惧，被上司责骂后失落，比赛时对自己没信心等等的场合）。
缓解极度的紧张感和焦躁情绪，转换各种各样内心的不良情绪。
睡眠安神模式：晚上准备入睡时就握于左手，打开开关，调节一个自己舒适的强度。
你会感受到手心酥酥麻麻的一阵一阵。
强度太强的话手心会抽搐的所以以自己舒适为主。
它会自动计算时间，等你入睡后它会自动关闭。
智能睡眠仪产品说明书介绍睡眠仪的监测功能和数据解读改善睡眠质量
智能睡眠仪产品说明书介绍睡眠仪的监测功能和数据解读改善睡眠质量智能睡眠仪产品说明书一、产品介绍智能睡眠仪是一款用于监测和改善睡眠质量的便携式设备。
本产品采用先进的睡眠监测技术，通过与用户的身体接触，记录睡眠数据并提供对数据的解读，帮助用户了解自己的睡眠情况，并采取合适的措施来改善睡眠质量。
二、监测功能1. 睡眠时间监测智能睡眠仪能准确记录用户的睡眠时间，包括入睡时间和醒来时间。
通过记录用户的睡眠时间，用户可以了解自己每晚的睡眠持续时间，从而判断是否存在睡眠不足或过度睡眠的情况。
2. 睡眠周期监测智能睡眠仪还能监测用户的睡眠周期，包括浅睡眠、深睡眠和快速眼动（REM）睡眠。
这些不同的睡眠周期在睡眠过程中循环出现，并且与睡眠质量密切相关。
通过监测睡眠周期，用户可以深入了解自己的睡眠品质，并根据需要做出相应的调整。
3. 睡眠质量评估智能睡眠仪的监测功能还包括对用户睡眠质量的评估。
通过监测用户的睡眠时间、睡眠周期以及其他相关因素，智能睡眠仪能够为用户提供一个综合的睡眠质量评分。
这个评分可以帮助用户了解自己的睡眠状况，并以此为基础采取相应的改善措施。
三、数据解读1. 睡眠报告智能睡眠仪可以生成详细的睡眠报告，包括用户的睡眠时间、睡眠周期、睡眠质量评分等信息。
这些报告可以以图表的形式呈现，直观地展示用户的睡眠状况。
用户可以根据这些报告，进一步了解自己的睡眠情况，发现潜在问题，并做出相应的调整。
2. 睡眠趋势分析智能睡眠仪还可以进行睡眠趋势分析，根据用户一段时间的睡眠数据，识别出可能存在的睡眠问题或者改善的方向。
通过对睡眠趋势的分析，用户可以找到自己睡眠质量的变化情况，并据此采取合适的措施来改善睡眠质量。
四、改善睡眠质量1. 睡眠建议智能睡眠仪不仅提供监测和数据解读的功能，还能根据用户的睡眠数据给出相应的睡眠建议。
这些建议可以包括改善睡眠环境、调整作息时间、采用合适的睡眠姿势等，以帮助用户改善睡眠质量。
2. 提供放松音乐智能睡眠仪还可以提供一些专门为放松和入睡设计的音乐。
555定时器
555定时器1、⽤途：a、定时、延时控制b、调光、调温、调压、调速等多种控制及计量检测c、可以组成脉冲振荡、单稳、双稳和脉冲调制电路，⽤于交流信号源、电源变换、频率变换、脉冲调制等2、内部框图：⼯作电压:5-18V管脚介绍：1脚是地端2脚称触发端(TR)，是下⽐较器的输⼊；3脚是输出端(Vo)，它有O和1两种状态，由输⼊端所加的电平决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可⽤它改变上下触发电平值；6脚称阈值端(TH)，是上⽐较器的输⼊；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输⼊端的状态决定；8脚是电源端；电路精选:⼀、555触摸定时开关集成电路IC1是⼀⽚555定时电路，在这⾥接成单稳态电路。
平时由于触摸⽚P端⽆感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，⽤⼿触碰⼀下⾦属⽚P，⼈体感应的杂波信号电压由C2加⾄555的触发端，使555的输出由低变成⾼电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截⽌，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升⾄电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由⾼电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选⽤1N4148或1N4001⼆、相⽚曝光定时器附图电路是⽤555单稳电路制成的相⽚曝光定时器。
⽤⼈⼯启动式单稳电路。
⼯作原理：电源接通后，定时器进⼊稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲，两个输⼊都是⾼电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按⼀下按钮开关SB之后，定时电容CT⽴即放到电压为零。
于是此时555电路等效触发的输⼊成为：R=0、S=0，它的输出就成⾼电平：V0=1。
555定时器工作原理及应用实例--土豪版资料
555定时器555定时器是一种多用途的数字—模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。
本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。
关键词：数字—模拟混合集成电路；施密特触发器；波形的产生与交换1概述1.1 555定时器的简介自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。
尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。
1.2 555定时器的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号产生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。
555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路，如定时器、分频器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路、频率变换电路、自动控制电路等。
2 555定时器的电路结构与工作原理图 13 555芯片引脚图及引脚描述CB555芯片的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
简易催眠器设计
电子综合设计电子综合开发实践报告设计课题：雨滴声催眠电路设计专业班级：电子信息工程学生学号：学生姓名：设计时间： 2014年01月信息科学与技术学院2014年1月1雨滴声催眠电路设计一、设计任务与要求1.设计任务（1）设计低频振荡脉冲电路；（2）设计高压发生器电路；（3）设计整流及生效产生电路；2.设计要求（1）要求学生通过本课程设计，能够熟练的掌握对综合知识的应用；（2）扬声器的发出的声音要与雨滴的声音类似二、方案设计与论证本课题利用电子技术知识设计出一个催眠器，催眠器能够发出双声效果的雨滴声响，有较好的催眠效果。
电路系统主要由低频振荡脉冲发生器、高压发生器、整流器及声音产生等电路组成。
图1.1一整体原理图电子综合设计三、单元电路设计与参数计算1．低频振荡脉冲电路：时基电路555构成一个极低频振荡器，输出一个个短的脉冲，是震荡器发生雨滴的声音。
扬声器采用2英寸、8欧小型动线圈。
555芯片是定时器，是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的成为555，其定时成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多振荡器、单稳态触发器及施密特触发器等脉冲产生于变换电路。
时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音。
2.为什么使用555定时器：（1）可产生精确的时间延迟和振荡，内部有3个5kΩ的电阻分压器，故称555。
（2）电源电压电流范围宽，双极型：5～16V；CMOS：3～18V。
（3）可以提供与TTL及CMOS数字电路兼容的接口电平。
（4）可输出一定的功率，可驱动微电机、指示灯、扬声器等。
（5）应用：脉冲波形的产生与变换、仪器与仪表、测量与控制、家用电气与电子玩具等领域。
（6）TTL单定时器型号的最后3位数字为555，双定时器的为556；CMOS单定时器的最后4位数为7555，双定时器的为7556。
它们的逻辑功能和外部引线排列完全相同。
(完整版)电子倒计时定时器设计毕业设计论文
江苏信息职业技术学院毕业设计（论文）题目：电子倒计时定时器设计摘要随着时代的进步，电子技术的发展，倒计时定时器得到了越来越广泛的应用，给人们日常的生活、学习、工作、娱乐带来便利，电子定时器相比普通的定时器来事具有体积小、重量轻、造价低、精度高等特点。
本设计主要采用51系列单片机，通过硬件电路设计和软件编程设计来实现，硬件主要包括主控模块，时间显示模块，键盘设置模块，报警器模块的设计，软件编程主要采用C语言，虽然程序条数比较多，但是设计起来比较方便，可通过Keils软件进行调试。
此次倒计时定时器采用单片机AT89S51为核心，利用时钟芯片DS1302来显示一天的时间，系统通电后利用数码管自动显示当前时间，通过键盘可以调整时间，分别对时、分、秒进行加减，也可以通过键盘转换成倒计时模式，最大倒计时时间为59分59秒，而且误差很小，当倒计时为零时蜂鸣器进行报警，指示灯变亮，倒计时功能关闭则显示当前时间，操作简单方便。
关键词：时钟芯片；AT89S51；倒计时；DS1302目录摘要 (1)第1章绪论 (5)1.1课题的学术背景及其实际意义 (5)1.2相关领域的成果及存在的不足 (5)1.3课题来源及主要研究内容 (5)第2章倒计时定时器的结构、原理及设计方案 (7)2.1 单片机的发展概况 (7)2.2 51单片机的内部结构 (7)2.3 设计要求、方案及框图 (9)2.1.1设计要求 (9)2.1.2设计方案 (9)2.1.3设计框图 (10)第3章硬件电路设计 (11)3.1ATS89C51单片机介绍 (11)3.2时钟模块 (13)3.2.1DS1302简介 (13)3.2.2 (14)3.2.3时钟电路设计 (15)3.2.4时钟复位电路 (15)3.3键盘模块 (16)3.4显示模块 (17)3.4.1LED数码管介绍 (17)3.4.2 (19)3.5报警模块 (21)第4章软件程序设计 (22)4.1Keil软件介绍 (22)4.2软件程序流程图 (22)第5章系统调试 (25)结论 (30)参考文献 (31)附录 (32)附录1 主程序 (32)附录 2 电路原理图 (49)附录3 PCB图 (50)致谢 (51)第1章绪论1.1课题的学术背景及其实际意义倒计时定时器已经成为人们日常生活中必不可少的物品，随着技术的发展，广泛的应用于各个公共场所，给人们日常的生活、学习、工作、娱乐带来便利，但是由于原先简单的报时功能已经不能够被人们所满足，希望出一些新的功能新的产品来满足人们的需要，例如重要日子的倒计时、秒表等等，这些都能带来更大的方便。
基于单片机的定时开关控制器的设计与实现
目录摘要----------------------------------------------------------------- I 关键词--------------------------------------------------------------- I Abstract ------------------------------------------------------------- I Key words ------------------------------------------------------------ I 1 引言--------------------------------------------------------------- 1 1.1研究背景与应用------------------------------------------------- 11.2主要研究内容--------------------------------------------------- 22 系统基本方案的选择与论证-------------------------------------------3 2.1本设计方案思路------------------------------------------------- 3 2.2可控开关设计的选择--------------------------------------------- 3 2.3时钟信号的实现------------------------------------------------- 52.4译码方案的选择------------------------------------------------- 63 硬件设计----------------------------------------------------------- 9 3.1可控开关电路-------------------------------------------------- 10 3.2电平转换电路-------------------------------------------------- 11 3.2.1 LM7805稳压电路------------------------------------------- 11 3.2.2 RS232电平转换电路---------------------------------------- 12 3.3单片机系统电路------------------------------------------------ 12 3.3.1单片机P89V51简介----------------------------------------- 12 3.3.2 P89V51RD2的时钟电路-------------------------------------- 133.4显示电路------------------------------------------------------ 144 软件设计---------------------------------------------------------- 15 4.1总体方案------------------------------------------------------ 15 4.2主程序流图---------------------------------------------------- 154.3中断模块说明-------------------------------------------------- 165 制作与调试-------------------------------------------------------- 17 5.1硬件电路的布线与焊接------------------------------------------ 17 5.1.1总体特点-------------------------------------------------- 17 5.1.2 电路划分与PCB的制作-------------------------------------- 17 5.1.3 焊接------------------------------------------------------ 18 5.2调试---------------------------------------------------------- 185.3改进与扩展---------------------------------------------------- 196 结论-------------------------------------------------------------- 19 参考文献------------------------------------------------------------ 20致谢---------------------------------------------------------------- 21 附录---------------------------------------------------------------- 22基于单片机的定时开关控制器的设计与实现摘要随着时代的进步，电子行业的发展，定时器的应用也越来越广泛。
电子催眠器[实用新型专利]
![电子催眠器[实用新型专利]](https://img.taocdn.com/s3/m/253c2ec5e2bd960591c677bd.png)
专利名称：电子催眠器专利类型：实用新型专利发明人：王东,刘运昌
申请号：CN90225994.6申请日：19901220
公开号：CN2077308U 公开日：
19910522
专利内容由知识产权出版社提供
摘要：一种专用电子催眠仪器，由机壳、开关，定时调节 器和频率，强度可调方波发生器，外接电极组成。
其 特征在于它有连续调节的定时控制器和频率强度连 续可调的方波发生器。
它通过光电诱导使人大脑波 层产生自我抑制，从而实现催眠并加深睡眠程度。
本 仪器可为失眠者解除痛苦。
申请人：王东,刘运昌
地址：100081 北京市海淀区白石桥路7号北京理工大学3号公寓208室
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定时电子催眠器
专业班级：生工1001班
姓名：高杰
学号：10060120
实验名称：定时式电子催眠
一：功能
用分类元器件搭接而成的电子催眠器能够发出单调重复的“哒哒”声，这适度二有节奏的响声可以安静情绪，镇静神经，使人的大脑处于松弛状态，具有一定的催眠作用，使失眠能够很快进入梦乡。
入睡后，催眠器能自动关机，不再消耗电能。
二：设计要求
1.VT1和VT2用9011硅NPN三极管，放大倍数大于100，VT3用9013硅NPN三极管，放大倍数大于100，VT4用AX31B型锗PNP管，放大倍数大于50
2.可以改变R1和C1的值来改变电路的工作时间
3.C1和C2为电解电容，SB为小型按键开关
三：原理
原理图
定时电子催眠器的电路图如上，电路主要有定时电路与超频振荡电路组成。
图中三极管VT3与VT4组成互补型超低频自激多谐振荡器，电路起震与否主要取决于电阻R2左端即三极管VT2发射极的电位高低，三极管VT1与VT2阻容元件R1，C1构成定时电路，平时因按键开关SB处于常开状态，R1左端为低电平，VT1，VT2处于截止状态，R2左端被悬空，振荡器失去应有的基极偏置电流，电路不起震，整机处于静止状态。
定时电路，由三极管VT1与VT2阻容元件R1，C1构成，轻轻按一下开关SB，VT1,VT2通过R1与SB获得基极偏置电流迅速导通，发射极端输出高电平。
超频振荡电路，三极管VT3与VT4组成，振荡器立即起震，扬声器就
发出“哒哒”震荡声，同时LED还会发出与声音同步的绿色闪光，在按下SB的同时，电容C1将通过SB被迅速充电，因充电时间常数很小，C1将很快充至电源电压，松开SB后，电容C1将通过电阻R1向VT1基极放电，维持VT1,VT2继续保持导通状态。
晚上临睡前，只要轻轻按一下开关SB，VT1,VT2通过R1与SB获得基极偏置电流迅速导通，发射极端输出高电平，振荡器立即起震，扬声器就发出“哒哒”震荡声，同时LED还会发出与声音同步的绿色闪光，在按下SB的同时，电容C1将通过SB被迅速充电，因充电时间常数很小，C1将很快充至电源电压，松开SB后，电容C1将通过电阻R1向VT1基极放电，维持VT1,VT2继续保持导通状态，所以催眠器依然可以发出诱人入睡的哒哒声，使入睡者很快入睡，约一个小时后，C1储存电荷基本放完，VT1，VT2就退出导通状态恢复截止状态，VT3，VT4因失去应有的的基极偏置电流也被迫停震，声光信号停止，催眠器就处于关机状态，基本不再消耗电能。
四，总结
通过对本电路的设计，让我们对电子产品有了更深得了解，特别是对电路的分析以及调试，调试工作在电路组装，调试过程中显得特别重要，通过调试可以更直接的找出故障的原因，对电路的一些基本工艺技术标准也有更进步的了解，把电路的设计工作做得更好，在今后的学习中我会不断努力，创造出更多的更有特色的电子产品。
五，元件清单。
