目录一、概述 (2)1、技术参数 (2)1．1警告标志 (2)1．2机器结构说明 (3)二、随机附件 (3)三、安装 (4)3．1整机安装 (4)3．2气动系统安装 (4)3．3电路系统安装 (4)3．4安装过程中故障原因及修理 (4)四、使用说明 (5)4．1拆胎操作 (5)4．2装胎操作 (6)4．3充气操作 (6)五、轮胎拆装机六方杆锁紧装置使用说明 (7)六、日常维护 (7)七、电器原理图 (8)八、故障排除 (9)介绍感谢您使用本厂生产的轮胎拆装机本机是按照最佳质量原则制造的。
本手册提供的简单说明可以保证正确地使用本机并使其获得更长的使用寿命。
请通篇阅读本手册并正确理解其含义。
本手册是该品产的一个重要组成部分。
在使用轮胎拆装机之前，应仔细阅读手册中的警告和说明，以使机器得到安全的使用和保养。
一、概述1．技术参数：外部锁紧轮辋尺寸 290mm—440mm内部锁紧轮辋尺寸 300mm—500mm轮胎最大直径 950mm压缩气压在1Mpa时拆卸力 2500Kg工作压力 0.6—1.0mpa 110—147psi工作电压 200/380V—3PH电机功率 0.75kw(380) 1.1kw(220)轮盘最大旋转扭矩 110kmg外形尺寸990×945×1730重量 180kg—195kg工作状态噪音水平 <70dB1.1 警示标志:1.2机器结构说明:（1）脚踏板控制系统（2）胎唇拆卸系统7/11、转向控制踏板 13、胎唇拆卸板10、胎唇拆卸踏板8、卡盘开启踏板9、卡盘闭合踏板（3）操纵杆系统（4）工作盘系统2、横臂 6、工作盘5、垂直鸟头 12、撬杆1、锁紧开关4、调节扭3、气压表二、随机附件：三、安装：3．1 整机安装；—用螺丝将主机立柱固定在机身上。
—松开连接机身与木板的螺丝，将机器取下放置于指定位置。
—垫好胶垫，固定好地脚螺丝。
3．2 气动系统安装：气动系统连接—将空气压缩泵与位于空气过滤器右端的接头连接。

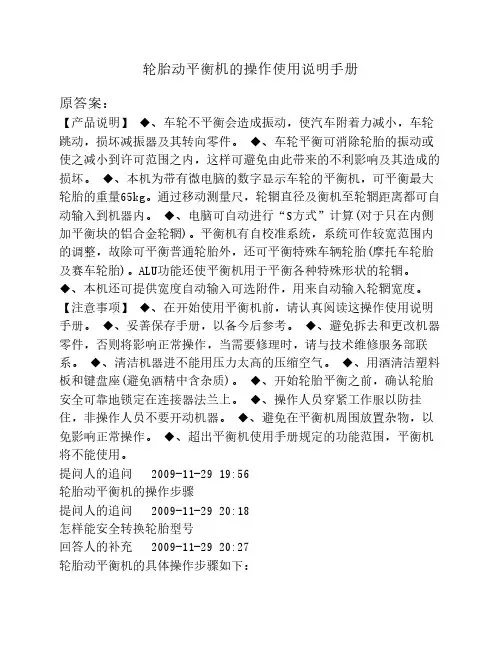

轮胎动平衡机的操作使用说 明手册
轮胎动平衡机的操作使用说明手册原答案：【产品说明】 ◆、车轮不平衡会造成振动，使汽车附着力减小，车轮跳动，损坏减振器及其转向零件。
◆、车轮平衡可消除轮胎的振动或使之减小到许可范围之内，这样可避免由此带来的不利影响及其造成的损坏。
◆、本机为带有微电脑的数字显示车轮的平衡机，可平衡最大轮胎的重量65kg。
通过移动测量尺，轮辋直径及衡机至轮辋距离都可自动输入到机器内。
◆、电脑可自动进行“S方式”计算(对于只在内侧加平衡块的铝合金轮辋)。
平衡机有自校准系统，系统可作较宽范围内的调整，故除可平衡普通轮胎外，还可平衡特殊车辆轮胎(摩托车轮胎及赛车轮胎)。
ALU功能还使平衡机用于平衡各种特殊形状的轮辋。
◆、本机还可提供宽度自动输入可选附件，用来自动输入轮辋宽度。
【注意事项】 ◆、在开始使用平衡机前，请认真阅读这操作使用说明手册。
◆、妥善保存手册，以备今后参考。
◆、避免拆去和更改机器零件，否则将影响正常操作，当需要修理时，请与技术维修服务部联系。
◆、清洁机器进不能用压力太高的压缩空气。
◆、用酒清洁塑料板和键盘座(避免酒精中含杂质)。
◆、开始轮胎平衡之前，确认轮胎安全可靠地锁定在连接器法兰上。
◆、操作人员穿紧工作服以防挂住，非操作人员不要开动机器。
◆、避免在平衡机周围放置杂物，以免影响正常操作。
◆、超出平衡机使用手册规定的功能范围，平衡机将不能使用。
提问人的追问 2009-11-29 19:56轮胎动平衡机的操作步骤提问人的追问 2009-11-29 20:18怎样能安全转换轮胎型号回答人的补充 2009-11-29 20:27轮胎动平衡机的具体操作步骤如下：1.清除被测车轮上的泥土,石子和旧平衡块.2.检查轮胎气压,视必要充至规定值.3.根据轮辋中心孔的大小选择锥体,仔细地装上车轮,用大螺距螺母上紧.4.打开车轮平衡机电源开关,检查指示与控制装置的面板是否指示正确.5.用卡尺测量轮辋宽度L,轮辋直径D(也可从胎侧读出),用平衡机上的标尺测量轮辋边缘至机箱距离A,再用键入或选择器旋钮对准测量值的方法，将A，D，L值键入指示与控制装置中去。
505扒胎机说明书 拆胎机说明 轮胎拆装机故障维修
诗琴半自动轮胎拆装机BL 505中文说明书轮胎装拆机构造图1--手柄纵向锁紧杆7--锁紧爪13—档胎胶板2--扣盖8--转盘14—脱缘板铲3--纵向杆9--转盘旋转开关15—油水分离器4--充气枪10--轮胎锁紧开关16—立臂5--装拆头滑轮11—压胎开关6--装拆头拆卸凸块12—撬棍目录一、轮胎装拆机构造图 (1)二、线路图 (2)三、机器使用 (4)四、操作指导 (4)五、维护保养 (6)六、常见故障分析信排除 (6)线路图技术规格电源: 200V/380V 50-60Hz电机功率: 0.7KW/380V 1.1KW/220V 保险丝: 10A请接好地线使用转盘转速: 8转/min转盘转距: 1075-1175N.m工作气压：0.6-1.0MPa可夹轮径: 内夹(向外涨紧)305-510mm外夹(向里夹紧)255-455mm 最大轮圈宽度: 280mm允许最大轮胎直径: 920mm轮圈夹紧力: (工作气压为0.8MPa)外涨: >16KN外涨: >9KN板铲压力: (工作气压为0.8MPa时)>20KN三、机器使用（1）、开箱验收拆除外包装箱打开箱内小纸箱，按本说明书中提供的装箱单核对机器、附件、备件及随机技术文件等。
（2）、机器安装按3页构造图，将运输中拆下的零件装好。
（3）、一般情况下，机器不需要用地脚螺栓等紧固件安装于坚固地地基上，但提供了安装孔。
若用户需要，可用膨涨螺钉将机器固定于混凝土上，安装时，应注意机器后部离墙距离应大于470mm。
（4）、电源：按规格接好电源（注意：请接好地线！）。
（5）、在脚踏转盘开关踩下后，转盘必须顺时针方向旋转，如果转向相反，请改变接线相序调整转向。
（6）、接通气源轮胎装拆机正常工作气压0.6-1.0MPa（6-10Kg/cm）供气需用直径为8mm的高压软管连接至气源处理三联件（空气滤清器+油雾器+减压阀）的塔形终端接头上并加以箍紧，气源应保证足够的压力。
