路灯照明智能控制管理系统单灯控制
基于单片机控制的智能路灯控制系统设计
基于单片机控制的智能路灯控制系统设计一、本文概述随着科技的不断进步和城市化进程的加速，城市照明系统作为城市基础设施的重要组成部分，其智能化改造已成为提升城市管理水平和节能减排的重要措施。
智能路灯控制系统作为城市照明系统的核心，其设计和实现对于提高路灯的运行效率、降低能耗、增强城市照明的智能化水平具有重要意义。
本文旨在探讨基于单片机控制的智能路灯控制系统的设计方法和实现策略。
本文将介绍智能路灯控制系统的基本概念和功能需求，阐述其在城市照明中的作用和意义。
将详细分析单片机控制系统的工作原理及其在智能路灯控制中的应用，包括单片机的选型、外围设备的选择、控制算法的设计等关键技术问题。
接着，本文将重点介绍智能路灯控制系统的设计流程，包括硬件设计、软件编程、系统测试等环节，并结合实际案例，展示该系统在实际应用中的效果和优势。
本文将对智能路灯控制系统的发展趋势进行展望，探讨未来可能的技术革新和应用拓展。
通过本文的研究和分析，期望能够为相关领域的工程技术人员和研究人员提供有益的参考和启示，推动智能路灯控制系统的发展，为建设更加智能、节能、环保的城市照明系统贡献力量。
二、智能路灯控制系统总体设计本节将详细介绍基于单片机控制的智能路灯控制系统的总体设计。
该系统设计旨在实现路灯的智能化管理，提高能源利用效率，同时确保道路照明质量。
能效优化：通过精确控制路灯的开关和亮度，减少能源浪费，实现节能减排。
单片机控制单元：作为系统的核心，负责处理传感器数据，控制路灯的开关和亮度。
传感器单元：包括光强传感器和运动传感器，用于检测环境光线强度和行人车辆流动情况。
单片机根据传感器数据，通过预设的控制算法，决定路灯的开关和亮度。
通信协议：采用稳定可靠的通信协议，确保数据传输的实时性和安全性。
三、单片机控制模块设计单片机控制模块是整个智能路灯控制系统的核心部分，负责接收传感器信号、执行控制逻辑、以及驱动路灯的开关。
在本设计中，我们采用了广泛应用的STC89C52单片机作为核心控制器。
城市智能照明单灯节能控制系统的设计与应用
也是城市道路规划建设过程中单灯照明装置在其中应用较为广泛的主要原因[1]。
作为常用的照明系统类型，该装置的组成主要包括开关、节能模块以及用于数据或故障判断的部分，具体包括：（1）单灯监控模块。
该模块通常被安装在灯杆或灯具内，由单灯控制单元与用于检测灯的元器件组成[2]。
（2）单灯通信模块。
用于单灯照明监控系统的通信模块，主要作用是通过接受来自上层控制单元的命令使照明系统做出相应的反应。
其集合了监控前端与单灯装置，集成度较高且发挥出的应用效果也较为突出，是系统智能化表现的核心部件。
（3）单灯适配器。
以其中的开关箱体为例，只要在开关箱的管辖与线路覆盖范围内，就能够集抄单灯装置产生的所有数据，便于后续工作的顺利推进。
利用单灯监控系统能够在其他系统单元的共同协助下实现城市照明线路的全覆盖，目前，该功能已随技术的逐渐成熟而逐步落实到城市的各个区域[3]。
例如，其与监控中心处的监控计算机单元以及与其相对应的软件共同构成了覆盖城市的网络系统，并在通信协议的辅助用于电力系统通信工程中，并突显出极佳的技术应用优势。
而且，其也是实现照明系统智能化的前提条件。
图1 一种电力载波通信模块（2）ZIGBEE通信技术。
该通信技术属于双向无线通信技术的一种，在应用时表现出的主要特点是距离短、应用简单、功耗低，且应用成本也符合系统运营要求。
其中囊括的各类电子设备是该技术实现数据传输的关键，其中包含的主要数据类型有间歇性数据、周期性数据以及反应时间较低的数据[5]。
选择应用该种通信技术时，是促进我国节能减排工作顺利开展的重要手段，为我国照明系统的持续发展奠定了基础。
（2）限流。
该手段的应用，简单而言就是在原本路灯供电电路的基础上增加一个电抗器，将其电抗值增大就能够自由控制路灯的工作电流，继而达到节能减排的目的。
将该种方式融入单灯控制系统中，一般需要采用预先设置的方法。
使用该方式，当使用路灯对街道进行照明后的一段时间内，行人较少或通过的车辆数量较少，均能在转换开关的辅助下，利用电抗器减少路灯电流，这样路灯就能够在小电流的状态下持续运行，路灯的亮度也可以在该种手段的配合下实现自由控制。
路灯单灯控制的原理
路灯单灯控制的原理路灯单灯控制的原理是通过控制电路来实现对路灯的开关控制。
路灯单灯控制系统主要由电源、控制器、传感器和灯具组成。
首先，电源是路灯单灯控制系统的能量来源，通常使用交流电源。
交流电源通过变压器将电压降低到适合路灯工作的电压，然后通过电缆输送到路灯灯具。
控制器是路灯单灯控制系统的核心部件，它负责接收来自传感器的信号，并根据信号的内容来控制灯具的开关。
控制器通常由微处理器、存储器、输入输出接口和控制电路组成。
微处理器负责处理信号和控制灯具的开关，存储器用于存储程序和数据，输入输出接口用于与传感器和灯具进行通信，控制电路用于控制灯具的电流和电压。
传感器是路灯单灯控制系统的感知器，它能够感知周围环境的变化，并将感知到的信号传输给控制器。
常用的传感器包括光敏传感器、红外传感器和微波传感器。
光敏传感器能够感知光线的强弱，当周围光线较暗时，传感器会发出信号通知控制器打开灯具；当周围光线较亮时，传感器会发出信号通知控制器关闭灯具。
红外传感器和微波传感器能够感知到人体的存在，当有人经过时，传感器会发出信号通知控制器打开灯具；当没有人经过时，传感器会发出信号通知控制器关闭灯具。
灯具是路灯单灯控制系统的输出设备，它负责将电能转化为光能，照亮周围的环境。
灯具通常由灯泡、灯罩和灯座组成。
灯泡是灯具的核心部件，它通过电流的通断来产生光线。
灯罩用于保护灯泡，同时也能够调节光线的照射范围和角度。
灯座是灯泡的支撑和连接部件，它负责将灯泡与电源连接起来。
路灯单灯控制系统的工作原理如下：当传感器感知到周围环境的变化时，会发出相应的信号。
控制器接收到信号后，根据信号的内容来控制灯具的开关。
当信号表示需要打开灯具时，控制器会向灯具发送电流，使灯泡发光；当信号表示需要关闭灯具时，控制器会切断灯具的电流，使灯泡熄灭。
路灯单灯控制系统的优点是能够根据环境的变化来自动控制灯具的开关，节省了能源和人力资源。
同时，路灯单灯控制系统还可以根据需要进行灯具的亮度调节，以适应不同的环境需求。
路灯单灯控制的原理是什么
路灯单灯控制的原理是什么路灯单灯控制的原理是通过智能控制系统对路灯的亮灭状态进行调控，以提高能源利用效率及路灯的使用寿命。
主要原理涉及传感器、控制器、执行器和电源等几个方面。
首先，路灯单灯控制的核心是传感器。
传感器的作用是感知周围环境变化，例如光线强度、天气状况、人流量等，从而判断是否需要打开或关闭路灯。
常用的传感器有光敏电阻、红外传感器等。
光敏电阻可以通过感知到光线强度的变化来判断是否需要点亮路灯，而红外传感器则可以通过感知到人体红外辐射识别人流量。
其次，传感器采集到的数据将被传输给控制器进行处理。
控制器根据预定的规则和程序对传感器数据进行处理，并进行相关决策。
例如，当光线强度低于一定阈值或有人经过时，控制器会判断为需要打开路灯，反之则判断为需要关闭路灯。
控制器还可以根据时间、季节、特殊活动等因素制定不同的灯光运行模式，以适应不同的需求。
第三，执行器是路灯亮灭的具体操作装置。
当控制器判断需要打开路灯时，执行器通过接通电源来点亮灯光；当控制器判断需要关闭路灯时，执行器通过切断电源来关闭灯光。
执行器可以是继电器、智能开关等设备，其目的是将控制器的指令转化为具体的动作。
最后，电源是提供路灯供电的重要组成部分。
传统的路灯供电方式是通过市电进行供电，而现代路灯则普遍采用太阳能供电或储能电池供电。
太阳能供电是通过太阳能光电转化系统将太阳能转化为电能，从而为路灯提供稳定的电源。
储能电池供电则是通过将电能储存在电池中，当需要时通过控制器进行释放，以供给路灯使用。
总结来说，路灯单灯控制主要通过传感器感知周围环境变化，将数据传输给控制器进行处理，控制器根据预定规则进行决策，并将指令发送给执行器，执行器负责将指令转化为具体的动作。
同时，电源则为路灯供电，提供稳定的能源。
这样，通过智能控制系统的运作，可以实现对路灯亮灭状态的智能化控制，提高能源利用效率和路灯的使用寿命。

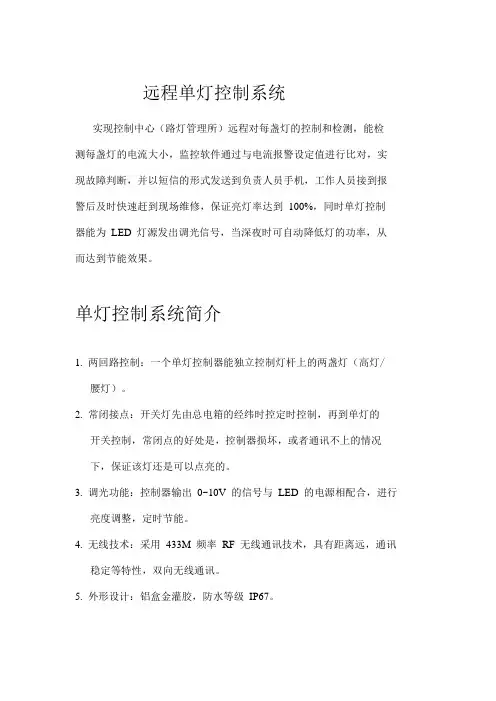

单灯控制系统的简单介绍
远程单灯控制系统
实现控制中心（路灯管理所）远程对每盏灯的控制和检测，能检
测每盏灯的电流大小，监控软件通过与电流报警设定值进行比对，实现故障判断，并以短信的形式发送到负责人员手机，工作人员接到报警后及时快速赶到现场维修，保证亮灯率达到100%，同时单灯控制器能为LED 灯源发出调光信号，当深夜时可自动降低灯的功率，从而达到节能效果。
单灯控制系统简介
1. 两回路控制：一个单灯控制器能独立控制灯杆上的两盏灯（高灯/
腰灯）。
2. 常闭接点：开关灯先由总电箱的经纬时控定时控制，再到单灯的
开关控制，常闭点的好处是，控制器损坏，或者通讯不上的情况下，保证该灯还是可以点亮的。
3. 调光功能：控制器输出0~10V 的信号与LED 的电源相配合，进行
亮度调整，定时节能。
4. 无线技术：采用433M 频率RF 无线通讯技术，具有距离远，通讯
稳定等特性，双向无线通讯。
5. 外形设计：铝盒金灌胶，防水等级IP67。
系统框图。
单灯控制
智能芯智能芯--无线路灯监控系统致力于：节能环保.让管理更简单第一章:绪论..第二章:无线路灯监控系统的概述.第三章:系统功能介绍.第四章:系统特点.第五章:管理系统的介绍.第一章绪论一、道路照明是城市公共设施的重要组成部分，目前国内的道路照明系统大部分没有采用网络化监控管理，只能以区域为单位对照明设备进行简单的开关灯控制，这样的控制方法不能实时的获得每盏路灯的状况，也无法根据具体情况调整路灯亮度，不能有效的节省电能。
国内多数城市路灯的开、关控制仍由每台变压器(配电箱)分散控制，很少有对路灯进行单灯控制和监控，这样的控制方式缺乏灵活性也不能满足国家对节能减排的目标。
集中控制存在着以下四个的问题：(1)系统复杂，难以统一管理。
(2)路灯覆盖面广，维护困难，维护力量严重不足，疲于应付。
路灯损坏情况不能及时掌握以及反馈，给快速维护带来困维，同时给道路上行驶的人们带来不便。
(3)开关控制效率低，用电浪费现象严重。
目前大部分城市灯光采用的是人工管理模式：一是使用人工开关灯控制，由工作人员在需要的地段和需要的时间，人工开关灯；二是使用机械钟控开关灯控制方式，如果需要调整开关灯时间，则必须人工到各现场调整每一个机械时钟控制器，工作难度大，造成开关灯时间不能及时变更，难以做到合理开关灯，用电浪费严重。
(4)存在安全隐患，无法快速掌握路灯运行状态，无安全保障，统计困难。
道路照明系统庞大而复杂，对各种漏电、触电、短路、跳闸，电缆和灯具被盗、破坏等现象不能及时发现，存在较大安全隐患。
也无法对整个系统每盏灯的电压、电流、功率等数据进行每天统计，不能及时快速地掌握灯光系统的运行状态。
针对上述的缺点及道路照明监控系统研究现状中提到的不足，顺舟科技,急领导之所急，想领导之所想，结合公司多年研发无线通信和路灯监控系统的经验，为城市道路照明开发出了一套更智慧化的路灯监控系统。
二、本系统是以ZigBee技术做为数据传输，ZIBEE技术的网络容量十分巨大，理论上一个协调器能容纳最大节点个数可以达至65535个，每个路由器也能容纳255个节点。
LED单灯控制器说明书
LED单灯控器技术说明书20 年月目录:1.概述 .......................................................................................................................................... - 2 -2.应用原理框图........................................................................................................................... - 3 -3.主要技术指标.......................................................................................................................... - 3 -3.1、电源工作电压.................................................................................................................... - 3 - 3.2、工作温度和湿度................................................................................................................. - 3 - 3.3、绝缘性能............................................................................................................................. - 3 - 3.4、冲击电压............................................................................................................................. - 4 - 3.5、抗接地故障能力（模拟断零线）..................................................................................... - 4 - 3.6、抗电磁干扰能力................................................................................................................. - 4 - 3.7、电量计量准确度................................................................................................................. - 4 - 3.8、通讯..................................................................................................................................... - 4 - 3.9、功耗..................................................................................................................................... - 4 - 3.10、重量：根据外壳而定....................................................................................................... - 4 -3.11、外形：见附录................................................................................................................... - 4 -4.主要功能................................................................................................................................... - 4 -4.1、计量功能............................................................................................................................. - 4 - 4.2、控制功能............................................................................................................................. - 4 - 4.3、调光功能............................................................................................................................. - 5 - 4.4、自动路由功能..................................................................................................................... - 5 - 4.5、保护功能............................................................................................................................. - 5 -4.6、漏电检测功能(可选) .......................................................................................................... - 5 -5.使用范围................................................................................................................................... - 5 -6.通讯协议................................................................................................................................... - 5 -7.单灯控制器的应用................................................................................................................... - 5 -8.指示灯说明............................................................................................................................... - 6 -9.运输存储................................................................................................................................... - 6 -10.保修期限................................................................................................................................. - 6 -11.产品实物参考图片................................................................................................................. - 6 -12.安装说明................................................................................................................................. - 6 -12.1 安装准备............................................................................................................................. - 6 - 12.2 接线方式............................................................................................................................. - 7 -12.3 安装步骤............................................................................................................................. - 7 -13.常见故障及解决方案............................................................................................................. - 7 -13.一般维修方法......................................................................................................................... - 7 -1.概述路灯照明是日常生活不可缺少的公共设施。
路灯照明智能控制系统技术方案(1)
路灯照明智能控制系统方案本系统采用电力载波通信技术，实现照明路灯的单灯节能与集中控制、监测，同时具备线路防盗功能。
通过先进的科技手段，有效地保证路灯设施科学管理和按需照明。
一、系统组成图二、系统特点1、完善的功能："四遥" 功能、单灯监控和节能功能、室外气象功能、电缆防盗功能、自动抄表功能、监控中心的动态电子地图显示功能、数据统计分析功能。
"四遥"功能：遥控、遥测、遥信、遥调。
◆遥控功能---控制回路或单灯的开或关；◆遥测功能---遥测总电压、电流和各回路电压电流；◆遥信功能---反馈各种开关的状态；◆遥调功能---远程调整单灯电流，实现单灯节能。
2、单灯控制功能：利用本公司先进的电力线载波通信技术，实现单灯的控制、检测和节能。
3、室外气象功能：监测路灯所处区域的环境温湿度、光照度等，作为天气突变和事故灾害等突发情况处理依据。
4、防盗报警功能：监控电力电缆，防盗报警，不管有电没电，都可以监控和报警。
同时可监测变压器房门的非正常开启。
5、自动抄表功能：及时掌握电能消耗，且电能数据符合电力部门计量要求。
6、监控中心动态电子地图显示，及时掌握照明动态。
监控中心还具有GPS定时功能。
7、数据统计分析功能：系统具备定时记录功能，形成历史开关灯记录、故障率、用电量等统计报表。
三、系统主要设备1.监控中心服务器主控电脑，安装系统软件，包括CS主服务程序、短信处理程序、BS公网发布程序。
管理员以授权形式，登录系统进行操作。
2.GPRS/CDMA数据传输单元（DTU）利用GPRS/CDMA网络，将各个智能控制终端组网接入监控中心。
利用移动网络，通过短信方式通知管理员系统状态，或反向查询。
3.集中控制器（集控器RTU）集中控制器内部包括电力线载波通信模块、ARM主板、以太网模块以及电源电路四部分。
丰富的外界接口资源，具有外接232通信接口、485通信接口，USB HOST接口。
艾贝斯灯联网智慧城市照明管理云平台使用说明书
《EH100灯联网产品系列》灯联网智慧城市照明管理云平台使用说明书艾贝斯能效科技成都艾贝斯科技发展有限公司目录一、概述 (5)二、用户使用 (5)1、用户登录 (5)2、设备菜单 (6)3、首页 (6)4、设备管控 (7)4.1集中控制 (7)4.2、单灯控制 (9)4.3面板控制 (10)4.4防盗监控 (11)4.5视频监控 (12)4.6设备官网 (12)4.7设备管理 (12)4.8系统设置 (15)5、能耗管理 (16)5.1能耗监控 (16)5.5电表管理 (17)5.6功率趋势： (18)6、设备维护 (18)6.1故障预警 (18)6.2故障申报： (19)6.3故障统计 (20)6.4故障分析 (20)6.7历史数据 (20)6.8任务中心 (21)6.9技术支持 (21)6.10报警通知设置 (22)6.11维护派单 (23)7、ERP管理 (23)8、智慧路灯 (25)8.1智慧路灯管理 (25)8.2环境采集 (25)9、快捷操作 (26)9.1一键开关 (26)9.2一键设置 (26)9.3一键巡检 (26)9.4一键抄表 (26)9.5设备亮灯率 (26)9.6预警信息 (26)9.7一键查询 (26)9.8单灯亮率 (26)10、系统管理 (26)10.1数据备份 (26)10.2账户管理 (26)三、版本说明 (27)四、售后与维护 (27)使用本说明书欢迎您使用艾贝斯灯联网产品。
本说明书介绍了该产品的多种功能、使用方法和注意事项。
使用设备前请先仔细阅读本说明书。
法律声明：版权所有©成都艾贝斯科技发展有限公司，保留一切权利。
未经成都艾贝斯科技发展有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。
本手册描述的产品中，可能包含成都艾贝斯科技发展有限公司及其可能存在的许可人享有版权的软件。
除非获得相关权利人的许可，否则任何人不能以任何形式对上述内容进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
路灯控制器--单灯控制器安装方案
路灯控制器--单灯控制器安装方案1. 引言路灯控制器是提供智能化路灯管理方案的关键设备。
本文档旨在介绍路灯控制器的安装方案，特别是单灯控制器的安装流程和注意事项。
通过正确安装路灯控制器，可以实现灵活的路灯管理和能耗优化。
2. 单灯控制器安装方案2.1 准备工作在安装单灯控制器之前，需要进行以下准备工作：- 路灯设备清单：确认需要控制的路灯设备和数量。
- 控制器选择：根据实际需求选择适合的单灯控制器型号。
- 施工计划：制定路灯控制器的安装计划，并预留足够的时间和人力资源。
2.2 安装过程以下是单灯控制器的安装流程：1. 断电：在开始安装之前，确保路灯电源已经断开，以确保安全。
2. 接线：将单灯控制器与路灯设备进行正确的接线连接。
确保接线牢固可靠，避免出现短路或接触不良的情况。
3. 固定：将单灯控制器固定在合适的位置，确保稳定性，并确保控制器不会受到外力损坏。
4. 供电：重新连接路灯电源，确保供电正常，并确保单灯控制器能够正常启动。
5. 网络配置：通过网络配置工具，将单灯控制器与管理系统进行连接。
根据实际情况，进行网络参数设置和权限管理。
6. 测试验证：经过安装和配置后，进行测试验证确保单灯控制器能够正常工作。
包括手动操作、定时任务、开关控制等功能的验证。
2.3 注意事项在安装单灯控制器过程中，需要注意以下事项：- 安全第一：在安装过程中，务必保持安全意识，并遵循操作规程。
避免触电、短路等危险情况。
- 电源稳定：确保路灯供电电源稳定，并符合控制器的电气要求。
- 正确接线：确保接线准确，遵循设备的接线图或安装手册。
避免接线错误导致设备损坏或功能异常。
- 保护设备：在安装过程中，注意保护单灯控制器，避免受到外力撞击或损害。
- 维护清洁：安装完成后，定期检查和清洁单灯控制器，确保其正常运行和耐久性。
3. 结论单灯控制器的安装是实现智能路灯管理的重要一步。
本文档介绍了单灯控制器的安装方案，包括准备工作、安装流程和注意事项。
智慧路灯控制系统解决方案
路灯智能控制系统方案目录一、技术部分 (5)1.1.系统简介 (5)1.2.系统设计方案 (11)1.3.智能照明中心控制软件设计 (13)1.3。
1。
遥控功能151.3。
2。
遥测功能181。
3。
3。
显示功能191。
3.4.报警功能 (20)1。
3.5。
分组控制功能211.3。
6.系统设置功能 (22)1。
3.7。
数据查询统计和打印功能241.3.8。
通讯功能 (24)1.3。
9.系统扩容功能 (25)1.3.10.系统的网络功能 (26)1。
3。
11。
登陆系统管理功能261.3。
12.开关灯时间控制261。
3。
13.卫星自动校时系统（GPS)261.3.14.数据库数据管理与数据共享 (26)1。
3.15。
远程实时查询271.3。
16。
视频监控图像功能271。
3。
17。
数据备份与恢复271.3。
18。
照明地理信息系统功能271。
4.路灯监控终端 (29)1.4.1基本功能设计 (32)1。
4。
2基本配置321.4.3测量和计量功能 (33)1.4.4数据记录功能 (33)1。
4。
5通信功能331。
4。
6监控终端自动运行功能341.4。
7终端保护 (34)1.4.8自动抄表功能 (34)1.4.9调压功能 (34)1。
4.10单灯控制 (34)1.5。
车辆跟踪定位系统 (35)1.5。
1工程车辆跟踪定位系统 (35)1.5。
2车辆监控功能： (35)1。
5。
3通讯功能：361。
5。
4报警功能：361。
5.5自动漫游： (36)1.6。
通信系统 (36)1。
7.电缆防盗系统 (37)二、资料部分 (37)1。
8。
RTU控制器检验报告错误!未定义书签。
第一章方案设计1.1.系统概述一、技术功能优势：1.系统可以实现对单灯的开关、调光水平进行远程控制，显示方式可以通过列表或城市地理信息（GIS）直观显示.2.数据库数据管理与数据共享：泰华照明监控系统作为泰华城市信息管理系统的子系统，可与城市信息管理系统无缝融合，实现数据共享。

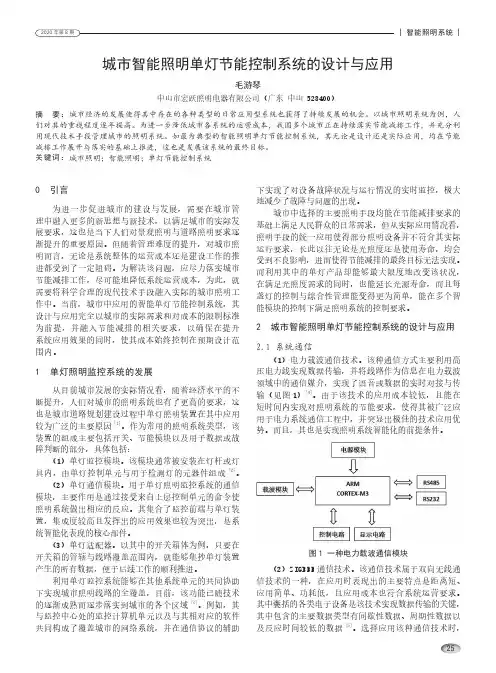

城市智能照明单灯节能控制系统的设计与应用
及 时发现路灯故障 、 老化及断路等 问题 ， 方便维修管理 ， 保
证 亮 灯 率 ， 时 可 以做 到 分 散 节 能 ， 而 提 高 城 市 照 明 管 同 从
理效率 。
１２ 单 灯 控 制 系统 组 成 ．
Ｒ ４５ Ｓ ８ 通讯 扩频 电力线载波通 讯
图 １ 电 力 载 波 通信 系统 构 成
研 究 方 向 为软 件 工程 。
・
９ ・ ０
软 件 导 刊
２１ ０ ２正
２ ３ 路 灯 控 制 中 心 与 控 制 单 元 的 通 信 ．
控 制 单 元 与 控制 中 心 的 通 信 主 要 通 过 集 中单 元 进 行 承接 ， 端 主 机 下 行 采 用 电 力 载 波 或 Ｚｇ ｅ 无 线 通 讯 技 终 ｉ ｅ Ｂ 术 实 现集 中单 元 与 控 制 单元 进 行 通 信 ， 行 采 用 Ｇ Ｒ 上 Ｐ Ｓ等 通信 方 式 实 现 集 中单 元 与 控制 中心 远 程 微 机 联 网 ， 而 实 从 现 路 灯 控制 中心 与 单 灯 控 制 单 元 的通 信 。 同时 ， 控 终 端 监 主 机 除 了具 有下 行 和上 行 的通 信 接 口外 ， 负 责 对 路 灯 控 还 制 箱 内所 有 数 据进 行 采 集 ， 接 收 远程 电脑 发 送 命 令 执 行 并
（ ） 灯 控 制 中 心 为 整 个 路 灯 控 制 系 统 的 中枢 ， 行 １路 执 着 各 种路 灯 控 制命 令 。 （） 中单元安装于路 灯控制柜 监控 点 （ 端 ） ， ２集 终 中 承 接 着 控 制单 元 与 路 灯 控 制 中 心 的 通 信 任 务 。 （ ） 制 单 元 安 装 于 路 灯 灯 盏 内 ， 责 采 集 路 灯 工 作 ３控 负 的相 关 数 据 （ 电压 、 流 等 ） 电 。
TLC-621单灯控制器的功能介绍及安装方法
TLC-621单灯控制器功能介绍以及安装方法主要有：实现单灯独立管理和节能TLC-621路单灯控制器是上海森曼公司道路照明智能路灯控制系统解决方案中不可缺少的组成部分。
该产品采用符合ISO标准的电力线通信技术来管理街道、停车场、工业区和其他户外照明系统中的路灯。
森曼公司集中管理器一起使用的时候，城市可以通过智能户外照明系统的实现削减30%的能源消耗，并节省20%的运营成本。
通过集中管理器和TLC621对每个路灯或每条路段的路灯实现远程监控，提高了城市道路安全性，同时也美化了城市（上海森曼电子技术部热线：400-888-7721）。
功能描述●为集中管理器提供重要的数据从而真实有效地降低能源的使用和运营成本。
●利用电力线组网技术优化网络通信。
●可远程控制每个灯。
●有效降低安装和部署成本。
●远程固件升级的功能可以在未来让照明系统成本变得更低。
●可利用集中管理器中根据经纬度时间表控制路灯的开关和调光，也可以配合光感探头进行光控的开关和调光。
电力线自动中继TLC621可以根据集中管理器的要求在户外照明网络中实现自动中继功能。
如果集中管理器和某一个TLC621之间的电力线通信发生故障，集中管理器可以动态的指定另一个TLC621作为中继器来维护整个网络的通信。
动态路由采用高可靠的路由算法，保证了通讯的稳定。
图1.TLC621电力线自动中继续单灯控制器功能A.数据采集功能1.电压、电流2.灯的状态3.当前功耗4.报警诊断5.功率因数B.单灯控制器与集中器管理器双向通信1.可执行集中器查询功能2.可执行集中器控制功能3.可执行集中器参数设置功能C.单灯控制器控制功能1.具有0-10V和PWM调光接口，可实现对高压钠灯和LED灯具的无级调光，实现单灯节能2.具有1路开关控制功能3.单灯控制器可按照集中器策略预制策略自主运行控制功能4.单灯控制器可按照集中器策略预制策略自主运行控制节能功能5.内置定时策略，经纬度策略，光照度策略，和综合性策略。
单灯控制系统
基于电力载波通讯的单灯控制方案一、前言单灯控制系统依据人体工程学中的视觉理论，采用现代控制的最优控制方法，实现对路灯照度的动态智能化管理，即TPO管理（Time／Place／Occasion）。
其基本思路就是：在道路交通繁忙的时候或特殊的地点、场合，道路照明的要求标准较高，控制路灯保持较强的照度；而接近午夜时分，在车稀人少或不需要高标准照明的地点、场合，控制路灯降功率运行，在保证道路交通安全要求的前提下，降低道路照明的照度。
它的主要优点就是在调光的同时，明显降低耗电量，节约有功功率，把原来浪费的能源节省下来。
其降功率节能运行在光通量减少不大于50%的前提下，节能可达30%以上。
二、单灯控制系统组成和原理单灯控制系统由控制中心（包括控制设备、服务器、大屏幕投影显示设备等）、智能控制终端（RTU）、路灯单灯控制器管理终端（LCM）、路灯单灯节能控制器（LCU）及通讯系统等组成（参见系统组成图）。
系统原理图1.监控指挥中心：监控指挥中心由控制管理计算机、数据库服务器、无线通讯基站、光照度计等设备及中心管理软件组成，负责管理、控制整个系统内设备的运行。
进行统一开关灯控制和管理，还可针对不同的照度要求，建立个性化单灯控制模型。
2.智能控制终端(RTU)：智能控制终端(RTU)采用以微处理器组成的电脑控制板为核心，配以各种功能模块组成的符合工业控制标准要求的设备，实现各种数据的实时采集：电流、电压、电功率等；开、关灯控制及状态、故障上报功能；通讯故障和设备故障报警功能。
3.路灯单灯控制器管理终端(LCM)：路灯单灯控制器管理终端(LCM)安装在单个路灯配电箱内，控制管理安装在路灯中的所有路灯单灯控制器(LCU)，定时查询、管理LCU通讯及工作状态。
并将采集到的数据通过RTU反馈到监控指挥中心。
4.路灯前端节能控制器(LCU)： LCU安装在路灯灯杆的底部或顶部灯罩内，负责开关路灯，采集单灯运行数据并通过电力载波通讯方式发送到LCM。
基于物联网技术的路灯单灯控制系统
２ ２ １ ． ． ９ ７ ０ 一 ：３ ０ Ｏ １ １ １ ：２ 一 ６ ４ １ １ ：Ｏ ２ ０
３ ２ １ ． ． Ｏ １ ： ２ － ６ ３ Ｏ ０ １ ２ ７ ０ － ： ５ １
７４ ９
７５ ９
７ ７ ９
１． ４ １一 ９ ７ ８ ｌ 日全 夜 ９ ． １ １７ ４ 灯
控 制 每 一 杆 灯 ， 实现 按 需 照 明 ，在 保 证 可 靠 性 的前提 下 ，有效 地 实现 照 明节 能 。Ｌ Ｃ ７ ０ Ｏ ７ ０ 单灯 节 能控 制 器通 过 电力 线 接 收Ｌ Ｃ ２ ０ 能 Ｓ ７ １智 服 务 器 发 出 的控 制 命 令 ，并 根 据 控 制 命 令 控 制 对 应 路 灯 ， 是 路 灯 、广 告 灯 箱 、 霓 虹 灯 等
表 ｌ 美里路单灯 节 电率测试表 序 号 抄 表 时 间 当 日开关 灯 时 间 亮灯 时长 电表读 数 亮灯 控 制方 用 电量 电率 电量 节 节 （ 钟） 分 案 （Ｗ Ｋ） ｌ ２ １ ． ． ８ ７ １ 一 ：３ ７ ２ ０ ０ １ １ １ ：２ 一 ６ ３ １ ９ ８ ４ ．５ 初始 读数
２ 年 １ 月 ，我 们 先 行 对 位 于 济 南 市 美 ０Ｏ １ １ 里 路 的０ ３ ０ ０ 号 Ｒ Ｕ 制 区 域 的 ７ 盏 路 灯 ５ １０１ Ｔ控 ２ 的单 灯 控 制 器 进 行 了工 程 验 收 ， 分 别 测 试 了 手 动 全 部 亮 灯 、全 部 关 灯 、 隔 一 亮 一 、隔 二 亮 一 、 随 机 编 组 开 关 灯 、开 关 任 一 指 定 路 灯 等 功 能 ，完 全 实现 了 “ 需 照 明 ” ，效 果 良 按
二 系统框 架及 组成
济 南 市城 市 照 明智 能监控 系 统 由 “ 控 中 监 心 、智 能监 控终 端 、智 能服 务器 、单 灯节 能控 制 终端 及 电缆被 盗报 警 ”五 部分 组成 。系 统 以 Ｇ Ｒ 无 线通信 为 主干 网 ， 以电力线载 波通 信 为 ＰＳ
SZ10-NEMA 单灯控制器产品使用手册说明书
SZ10-NEMA路灯控制器产品使用手册上海顺舟智能科技股份有限公司更新日期：2016-01-10文档修订记录说明SZ10-NEMA控制器是顺舟智能为适应国外市场需求开发的新型控制器，是路灯控制系统中的一个重要组成部分，其核心芯片采用自主研发的ZigBee无线通信模块，配合专业的硬件和软件设计，使产品具有功能强大，易实施，免布线，工作可靠，易于维护等优点，是专门为智能路灯照明而研发出来的高性能路灯节能产品。
版权本手册包含的所有内容均受版权法的保护，未经上海顺舟智能科技股份有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容行复制和转载。
本公司保留在未作任何事先申明前对本手册的修改，解释和发布的权利。
目录一、产品介绍 (5)二、产品外观 (6)三、技术参数 (7)四、安装要求 (7)五、接线方式 (7)六、非责任承担 (9)七、技术支持 (9)一、产品介绍SZ10-NEMA控制器符合ZigBee通信标准的IEEE802.15.4协议，它具有通讯距离远、抗干扰能力强、组网灵活等优点，可实现一点对多点及多点对多点之间的设备间数据传输，可组成星型网、网状网等MESH网络结构。
接口采用TE Connectivity 的ANSI C136.41-2013 标准，采用可调光插座和弹片触头能在光控单元和灯具之间提供机械、电气互连。
并利用坚固的扭锁触头实现可靠的电源互连，是户外商业和公共照明的理想之选SZ10-NEMA单灯控制器内部包含一个电流与电压计量电路，它可以实时采集单灯控制器的负载工作及用电情况，大大减少路灯管理部门的工作压力，提高工作效率，从而显著提高社会节能效益。
SZ10-NEMA单灯控制器的主要性能特点：●输入电源：AC 85～265V 50/60Hz●输出电源：AC 85～265V 50/60Hz●具有电流、电压、温度、有功功率、无功功率检测功能●1路开关和0～10V或PWM调光信号输出的功能●具有过流保护、灯具状况检测、缺省亮灯等功能●适用于LED 灯、高压钠灯、金卤灯等灯具的开关和调光使用●基于安全的过载保护设计●无线频点：2.4G ISM 全球免费频段●无线信道：16 个●单网容量：65535 个节点●完善的ZIGBEE 无线组网通讯协议●工业级工作温度范围：-40℃～+85℃●安装简单方便，能在几秒钟内响应中心发送的指令。
路灯控制系统—单灯控制器
路灯控制系统—单灯控制器LCP—01B产品说明书V1.0150（L）×108（W）×50（H）mm广州意霏讯信息科技有限公司一、产品介绍LCP—01B单灯控制器是广州意霏讯有限公司全力打造的专业路灯控制系统中的一个组件，它与LED路灯控制器同属于路灯控制系统中的一个组成部分，其核心芯片采用自主研发的电力线载波集成电路，配合专业的硬件和软件设计，使产品具有功能强大，易实施，免布线，工作可靠，易于维护等优点，是专门为适应中国电网环境而研发出来的高性能路灯节能产品。
LCP—01B单灯控制器内部包含一个符合EIA-709.1，EIA-709.2通信标准的电力线通信调制解调器，内部集成了ANSI 709.1七层协议、自动路由自适应算法，其出色的物理层性能和自动路由的特点提供了可靠的网络通信性能。
LCP—01B单灯控制器内部包含一个电流与电压计量电路，它可以实时地采集单灯控制器的负载工作情况，便于统计路灯亮灯率，大大减少路灯管理部门的工作压力，增加工作效率，显著地提高社会效益。
LCP—01B单灯控制器在提供一路继电器开关的同时提供一路PWM信号，对与需要调光的场合，例如LED路灯系统提供支持。
LCP—01B单灯控制器的主要性能特点：●工作于220VAC市电线路●继电器触点容量达10A/250VAC●实时的电流与电压数据采集●基于安全的过载保护设计●提供1路PWM信号输出，可做LED调光信号使用●提供1路开关量信号输入●电力线载波信号接收灵敏度高达－60dBV●电力线载波信号发送幅值为2～5Vpp，在1Ω负载条件下●电力线载波通信符合EIA-709.1，EIA-709.2等国际标准●完善的电力线通信协议●工业级工作温度范围：－20℃～＋70℃●外形尺寸：150mm×108mm×50mm（L×W×H）二、系统功能说明LCP—01B单灯控制器内部功能框图如下：LCP—01B是以8位微控制器为核心的智能型路灯控制器，微控制器处理整个单灯控制器的数据，并接收电力线载波部分发出的工作指令，执行开灯，关灯，回送电流/电压数据，过载信号等任务。
城市智能照明单灯节能控制系统的设计与应用
城市智能照明单灯节能控制系统的设计与应用摘要：对城市照明单灯控制系统的通信和系统构成等内容进行了阐述，详细阐明了单灯控制系统在城市照明监控中的设计和应用。
关键词：城市照明监控；单灯控制；电力载波；ZIGBEE1 单灯控制系统简介1.1 单灯控制系统概述单灯监控系统就是将监控装置安装在每盏路灯内，通过远程通讯对各个路灯的状态进行检测和控制的系统，通过系统可以检测到每一盏路灯的状态以及线路情况，能够及时发现路灯故障、老化及断路等问题，方便维修管理，保证亮灯率，同时可以做到分散节能，从而提高城市照明管理效率。
1.2 单灯控制系统组成单灯监控系统由路灯控制中心、集中单元和控制单元组成。
(1)路灯控制中心为整个路灯控制系统的中枢，执行着各种路灯控制命令。
(2)集中单元安装于路灯控制柜监控点(终端)中，承接着控制单元与路灯控制中心的通信任务。
(3)控制单元安装于路灯灯盏内，负责采集路灯工作的相关数据(电压、电流等)。
2 系统通信设计根据当前城市照明每盏路灯间距在30m到40m之间，都通过低压电缆线供电的特点，单灯控制通信主要采用电力载波或ZIGBEE通信技术来实现。
2.1 电力载波通信技术电力载波(PLC)通信是利用高压电力线在电力载波领域通常指35kV及以上电压等级中压电力线指10kV电压等级或低压配电线380/220V用户线作为信息传输媒介进行语音或数据传输的一种通信方式。
电力线载波通信具有投资小、见效快和能有效地利用电力线路资源等优点，一直在电力系统通信中使用。
电力载波通信系统构成如图1所示：图1 电力载波通信系统构成2.2 ZigBee通信技术ZigBee通信技术是一种近距离、低复杂度、低功耗、低速率、低成本的双向无线通讯技术。
主要用于距离短、功耗低且传输速率不高的各种电子设备之间进行数据传输以及典型的有周期性数据、间歇性数据和低反应时间数据传输的应用。
ZigBee可工作在 2.14GHz(全球流行)、868MHz(欧洲流行)和915 MHz(美国流行)3个频段上,分别具有最高250kbit/s、20kbit/s和40kbit/s的传输速率,它的传输距离在10-75m的范围内,但可以通过中继增加通信距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市路灯照明智能控制管理系统建设方案贝宁电子科技开发2017年10月目录第1章建设背景 (3)1.1 城市照明存在的问题 (3)1.2 发展智慧照明的必要性 (4)第2章建设意义和建设目标 (5)2.1 建设意义 (5)2.2 建设目标 (6)第3章建设容 (6)第4章平台建设方案 (7)4.1 照明智能控制管理系统 (7)4.2 路灯集中控制器 (10)4.2.1 遥控功能 (11)4.2.2 遥测功能 (12)4.2.3 遥信功能 (12)4.2.4 遥调功能 (12)4.2.5 查询统计分析功能 (12)4.2.6 卫星自动校时功能(GPS) (12)4.2.7 报警管理功能 (13)4.2.8 系统安全管理 (13)4.3 单灯节能管理系统 (13)4.3.1 节能规划方案 (14)4.3.2 单灯控制节能 (15)4.3.3 单灯管理节能 (15)4.4 多路电流检测系统 (18)4.5 路灯线缆监测报警系统 (18)4.5.1 自动报警 (19)4.5.2 抗干扰 (20)4.6 软件平台 (20)4.6.1 城市照明智能控制管理系统软件（pc端） (20)4.6.2 城市照明智能控制管理系统软件（手机端） (21)4.7 节能分析及社会效益 (22)第1章建设背景1.1城市照明存在的问题随着照明设施数量越来越多，如何有效地管理好城市照明设施是城市管理部门目前的最大课题。
此外，大量的维护工作和维护成本及不宜及时发现的安全隐患，也给城市管理带来巨大的困难。
在当前形势下，采用以往的过于粗放、被动、无监督和评价机制的传统管理模式已不能满足现代化城市照明管理的需要，创建一种全新的管理模式来推动城市的照明管理和亮化管理已成为迫在眉睫的首要工作。
一、监控管理方式落后且维护成本高目前城市照明管理还是采用比较传统的时钟控制方式，特别是重大节日或阴雨天不能根据需要进行亮灯情况调整，不能对单灯进行控制，不能根据实际情况（例如：天气突变、重大事件、重要节日灯）及时校时和修改开关灯事件，无法实现按需照明；路灯运行情况无法实时、准确监控，出现灯具故障或路灯控制器损坏造成白天亮灯情况，无法及时反馈到监控中心；另外，缺乏路灯故障处理情况跟踪、分析机制，影响照明生产管理考核，从而影响到领导的管理决策判断；路灯的数量非常多，并且分布非常广，而现有的照明设施故障发现机制主要采用人工巡查模式，工作量巨大，需要投入大量的人力物力，并且还可能留有盲区。
二、能源消耗大随着城市的迅速发展，城市城区道路照明和亮体工程建设得到了迅速发展，路灯和景观灯数量日益增加。
城市照明用电的电能消耗越发成为政府财政支出的沉重负担，不符合国家节能减排，低碳环保政策；目前无法实现按需照明，造成了30%-40%的电能浪费，同时造成了光污染，并且极大缩短了灯具的寿命。
三、照明设施损坏所带来的大面积停电等问题照明设备和照明线缆被损坏的现象屡有发生，给当地政府带来巨大的经济损失。
线缆损坏后，造成路灯大面积停电，交通事故和偷抢案件发生几率上升，严重影响了社会治安。
同时，裸露的带电电缆会出现安全隐患。
目前城市照明控制方式不具备设施防盗检测，无法及时发现并准确定位电缆盗割、灯头被盗位置。
四、存在严重安全隐患城市照明灯杆漏电、裸露电缆漏电等现象，容易造成人员触电，无法及时发现并断电，造成人员伤亡。
尤其是在雨季，触电几率大大增加，更加危险。
目前，国已有多个城市因此造成了多起人员伤亡事件，已引起相关部门的高度重视，但至今仍无切实有效的解决办法。
1.2发展智慧照明的必要性随着国民经济的不断发展和城市规模的不断扩大，城市公共照明设施数量急速增加，用电量节节攀升，对城市公共照明的管理提出了更高要求，城市照明智能控制和节能管理已成为城市照明主管部门面临的重要任务之一。
发展智慧照明是建设数字化城市、智慧城市不可或缺的一部分，2016年8月，《“十三五”城市绿色照明规划纲要》顺利验收，该纲要全面总结了“十二五”期间全国城市照明的发展情况，紧紧围绕“创新、协调、绿色、开放、共享”的理念，以提升城市照明品质和实现照明节能为核心，发挥智慧照明在智慧城市建设中的引领作用，对“十三五”全面推进我国城市绿色照明工作具有重要指导意义。
在日照市政府的领导下，日照市的城区照明建设取得了长足的发展，形成了有点有线、互相贯穿、风格各异的灯光景观，为提升城市形象，保障群众夜间生活做出了巨大贡献。
为进一步推动日照市城市照明的发展，我公司特制定以下照明智能管理建设方案。
第2章建设意义和建设目标2.1建设意义建设城市照明智能控制管理系统具有以下重要意义：1、提升科学管理能力本系统能对城市照明实现精细化管理，将繁琐复杂的工作通过系统实现简单化。
提供专家分析进行提前预测，做到真正的事前预知，能有效消除安全隐患，做到防患于未然。
能根据不同的故障等级，启动不同的处置流程，进行协同办公，提高处置效率。
2、节约电能支出在满足国家标准的前提下，通过智能开关灯、降功率等管理方式，为不同的应用场合提供不同的照明需求，减少过度照明，从而节约了大量的电能，真正实现节能减排。
在响应国家的低碳经济的号召的同时，又能实现良好的节能效果。
3、降低运维成本将“人工巡检”改为“值班等待报警”的维护方式，精准巡视，有效解决了巡检人员的问题，将被动巡检改为定点维护，有效减少车辆损耗，提高了维护人员及车辆的使用效率，极大降低了维护成本。
4、减少经济损失，降低安全隐患当有灯杆漏电人员伤亡、线路破损、电缆盗割等现象发生时，值班工作人员会在第一时间接到短信报警通知，方便工作人员及时处理，也避免了裸露电线对行人造成的安全隐患。
5、提高城市形象城市照明系统既是一种公益性事业，也是城市形象工程，城市照明智能控制管理系统的建成，将使灯光管理水平与现代化的大都市相适应，提高亮灯率，减少各种故障，合理照明，美化照明，安全照明，营造出智慧城市和数字城市的照明效果，树立和提升城市的品牌。
2.2建设目标本方案将有助于日照市城市管理局实现以下目标：以按需照明为理念，通过单灯调节管理功能实现城市照明智能管理目的，节约运行成本。
提高路灯管理水平和效率。
以精细管理为导向，通过照明设施资源管理系统，动态管理照明设施信息。
以主动发现为目的，通过照明移动监控系统，实现随时随地监控路灯运行情况，突发事件紧急调控。
第3章建设容一、照明智能控制系统建设第一部分：监控中心建设监控中心系统用若干计算机建立一个计算机局域网络，通过GPRS/3G/宽带网络，实现远端现场数据、处理和控制，并通过电脑端，将现场情况、数据报表、地理信息数据进行反应和显示，以供管理部门进行管理和决策。
系统提供远程服务功能，同时中心还配备GPS校时、不间断电源等，保障中心系统稳定可靠地运行。
系统还可以将分布在全市各角落的照明信息通过通讯网络采集到智能路灯管理系统，并在智能路灯管理系统进行信息的集成。
采集的信息容包括：功率、电流、电压、开关箱信息、电能表度数、亮灯率统计数据等。
在本系统中，也可对监控点进行分组分层，便于管理。
监控中心系统项目建成后可将城市照明的智能管理、数据采集、数据处理集一体，并通过群控或组控实现对不同监控的控制功能。
第二部分：路灯集中控制管理器建设在路灯箱变中，安装“路灯集中控制器”终端，实现线路开关控制功能、监控和防盗功能，进行远程本地设防、撤防；实现报警功能；并通过电力载波“单灯控制器”进行通讯。
通过Internet以及GPRS/3G网络，智能路灯管理系统可以跟每台“路灯集中控制管理终端”通讯，实现如下基本功能：1、按需控制每个控制点开关灯2、接受各种报警信息3、采集控制点的电流电压4、采集每盏灯的运行状态（安装单灯控制器可实现）5、控制每盏灯的状态（安装单灯控制器可实现）第三部分：单灯控制器建设对每杆路灯加装单灯控制器。
实现开关控制、亮度调节、信息采集。
第4章平台建设方案4.1照明智能控制管理系统城市照明智能控制管理系统由监控中心、路灯集中控制器、单灯控制器及路灯电缆监测报警器组成。
路灯集中控制器安装在配电柜，通过GPRS无线网络与监控中心进行通信，监控终端安装在照明终端。
集中控制器接受、执行、转发监控中心的命令，并通过监控终端对每盏灯进行开关控制和亮度调节，实现灵活的远程控制。
同时，路灯集中控制器可通过置输出端口对各路灯回路的监控，并通过监控终端监控每盏灯的实时状态，还可以通过模拟量、数字量输入端口，将现场的光照、用电量等信息反馈至监控中心，以实现对城市路灯系统的科学管理。
系统工作原理图城市智慧照明监控中心城市智慧照明示意图城市照明智能控制管理系统—电脑客户端登录界面城市智慧照明监控软件系统截图4.2路灯集中控制器路灯集中控制器通过电力线载波通信方式实现对所属控制节点的管理和控制，并通过GPRS无线通信方式，实现与监控中心的通信。
路灯集中控制器置相关软件程序，在电力线上形成智能控制网络，实现对所属回路和路灯的管理和控制。
路灯集中控制器可实现以下功能：4.2.1遥控功能系统提供了多种控制手段，其中既有时控、光控、手控等独立控制方式，又有相互结合、特殊控制等复杂控制方式。
✧时控根据当地的经纬度坐标计算计算出全年的日出日落时间，经过调整得出全年开关灯时间表下发到智能监控终端，实现自动开关灯控制。
✧光控根据光照度实现按需开关灯控制。
✧手动控制在特殊条件下，可通过系统手动控制功能实现任意回路的开关灯控制。
✧预案控制为了满足某些特殊时期（节假日、国家重大活动）对亮灯时间的特殊要求，系统提供预案管理功能，可以为特殊时期专门设置一套开关灯时间，并且不会影响其他时间路灯的开关控制。
4.2.2遥测功能系统通过遥测功能来获取路灯设施的运行参数信息。
主要参数包括：三相电压、三相电流、功率因数、有功功率、无功功率、支路电流等。
监控中心有周期自动巡测机制，系统按设定的时间周期自动进行巡测，同时系统也允许监控人员随时进行手动巡测。
4.2.3遥信功能系统通过遥信功能可以直接获取路灯设施的运行状态，一旦发现某个状态发生异常，会在第一时间将异常信息发送给监控中心。
4.2.4遥调功能系统通过遥调功能可以实现对远程监控终端的管理，可以调整监控终端的工作状态和工作参数，以便对路灯设施进行更好的监控和管理。
4.2.5查询统计分析功能系统数据分为两种：运行参数数据、统计分析数据，这两种数据的展示方式有所区别，其中运行参数数据一般用数据报表的方式展示，而统计分析数据则可使用报表、图形（曲线图、柱状图、饼图）等方式展示。
4.2.6卫星自动校时功能(GPS)通过安装在监控中心的GPS设备采集卫星基准时间与服务器时间校对，保证监控中心所有服务器时钟的准确性和一致性。
监控中心定时给智能监控终端发送校时指令，从而确保监控中心和智能监控终端时间的准确性和一致性。
