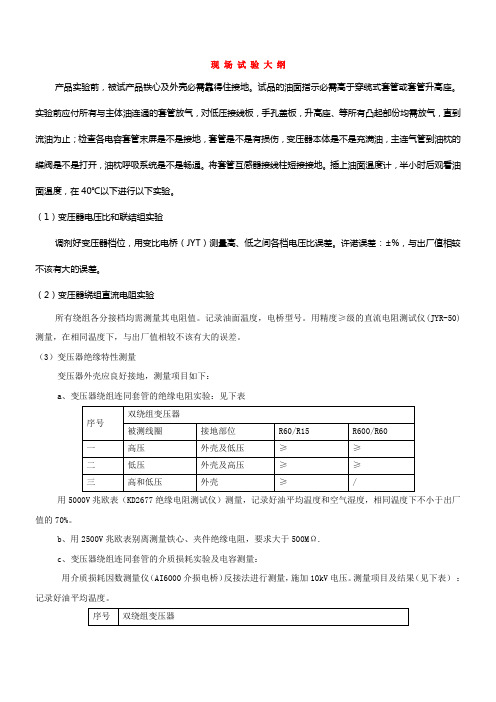

变压器直流电阻和介质损耗试验

讲义

变压器泄露电流试验

1、工作目的

检查变压器绝缘整体受潮，部件表面受潮或脏污，以及贯穿性的集中缺陷。

2、工作器材准备

温度计、湿度计、放电棒、万用表、直流发生器。

3、工作接线图

4、工作步骤

（1）将变压器各绕组引线断开，将试验高压引线接至被测绕组，其他非被测的绕组短路接地。

（2）按接线图（如图1所示）准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。

（3）记录顶层油温及环境温度和湿度。

（4）将直流电源输出加在被试变压器绕组上，测量时，加压到试验电压，待1 min后读取泄漏电流值。

（5）被测绕组试验完毕，将电压降为零，切断电源，必须充分放电后再进行拆线操作。

5、工作标准

（1）试验电压见下表

现的缺陷也基本一致，只是由于直流泄漏电流测量所加电压高，因而能发现在

较高电压作用下才暴露的缺陷，故由泄漏电流换算成的绝缘电阻值应与兆欧表

所测值相近。

（3）500 kV变压器的泄漏电流一般不大于30μA。

（4）任一级试验电压时，泄漏电流的指示不应有剧烈摆动。

6、综合分析方法及注意事项

（1）工作危险点分析

1）测量前应断开变压器与引线的连接，并应有明显断开点。

2）变压器试验前应充分放电，防止残余电荷对试验人员的伤害。

3）为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4）接地线应牢固可靠。

5）注意对试验完毕的变压器绕组必须充分放电。

6）进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异

常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分

放电后，再进行检查。

（2）注意事项

1）分级绝缘变压器试验电压应按被试绕组电压等级的标准，但不能超过中

性点绝缘的耐压水平。

2）高压引线应使用屏蔽线以避免引线泄漏电流对结果的影响，高压引线不

应产生电晕。

3）微安表应在高压端测量。

4）负极性直流电压下对绝缘的考核更严格，应采用负极性。

5）由于出厂试验一般不进行直流泄漏测量，直流泄漏电流值应符合有关标准规定，并为以后预试比较判断留存依据。

6）如果泄漏电流异常，可采用干燥或加屏蔽等方法加以消除。

变压器绕组连同套管的介质损耗因数测量

1、工作目的

发现变压器绕组绝缘整体受潮程度。

2、工作器材准备

介质损耗测试仪、试验警示围栏、标示牌、安全带、绝缘绳、低压验电笔、拆线工具、湿温度计、放电棒、接地线、短路铜导线、高压引线、低压引线。

3、工作接线图

图1介质损耗因数测试试验接线示意图

4、工作步骤

1. 试验前准备工作。

1)布置安全措施；

2)对变压器一、二次绕组充分放电；

3)试验前应将变压器套管外绝缘清扫干净；

4)测量并记录顶层油温及环境温度和湿度。

2．试验接线。

1)将介质损耗测试仪接地端接地。

2)二次绕组短路接地、非测量绕组套管末屏接地；

3)高压绕组短路接高压芯线；

4)两人接取电源线，并用万用表测量电压是否正常，测试电源盘继电器

是否正常工作；

5)复查接线；

6)接通电源。

3．试验测试过程，参数设定。

1)打开介质损耗测试仪，在菜单中选取反接法；

2)对于额定电压10KV及以上的变压器为10KV，对于额定电压10KV及

以上的变压器，试验电压不超过绕组的额定电压；

3)打开高压允许开关，进行升压，

4)测试介质损耗，

5)填写试验报告。

4．测量结束的整理工作。

1)关闭高压允许开关，抄录数据；

2)关闭介质损耗测试仪，切断试验电源；

3)用放电棒对变压器一次绕组充分放电；

4)收线，整理现场。

5、工作标准

1）当变压器电压等级为35kV 及以上且容量在 8000kVA及以上时，应

测量介质损耗角正切值 tanδ；

2 ）被测绕组的 tanδ值不应大于产品出厂试验值的130%；

3 ）当测量时的温度与产品出厂试验温度不符合时，可按下表换算到同

一温度时的数值进行比较。

2测量温度以上层油温为准；

6、综合分析方法及注意事项

（1）注意事项

1）介质损耗测量能发现变压器整体受潮、绝缘油劣化、严重的局部缺陷等，但对于大型变压器的局部缺陷而言，其灵敏度较低。

2)在试验中高压测试线电压为10 kV,应注意对地绝缘问题。

（2）常见问题

1）介损偏大或不稳定。可能挂钩或测试夹子接触不良，接地不良等。

仪器接地应尽量靠近被试品。另外判断是否受到强干扰影响。

2）介损值偏小。通常测量电容很小的试品时受到T型网络影响，通过改变测试线角度，擦拭烘干设备表面等措施加以改善。另

外也可能受干扰影响。

3）仪器不能升压。用万用表测量自激电压输出，检查C2下端接地是否打开，检查中间变压器尾端X是否接地。

4）轻载或过载。检查高压测试线是否击穿，芯线是否断线，芯线与屏蔽是否短路。

5）反接线电容偏大。反接线时测试夹对地附加电容会带来测量误差，可采用全屏蔽的测试线提高测量精度。
