第五章 旋风除尘器PPT课件
2024年除尘技术讲稿(共80张PPT)
进气口上沿离顶盖要相距一定的距离.
§5 4 旋风除尘器
• 锥体弯曲的水平旋风除尘器: 可节省占 地面积, 简化管路系统. 进口速度较大时,
除尘效率与立式的相差不大. 主要用于中 小型锅炉的烟气除尘. • 扩散式旋风除尘器: 它是一种具有呈倒锥
体形状的锥体, 并在锥体的底部装有反射屏
的旋风除尘器. 反射屏可防止上升气流卷 起粉尘, 从而提高除尘效率.
§5 4 旋风除尘器
• 进口形式:
§5 4 旋风除尘器
• 排灰装置:
§5 5 湿式除尘器
• 湿式除尘原理:
• 湿式除尘的机理可概括为 两个方面: 一是尘粒与水接触
时直接被水捕获; 二是尘粒在 水的作用下凝聚性增加。这两 种作用而使粉尘从空气中分离 出来。
• 粉尘荷电性:指粉尘能被荷电的难易程度。 • 悬浮空气中粉尘荷电原因:破碎时的摩擦、
粒子间撞击或放射性照射、外界离子或电子 附着等。
• 影响荷电量大小因素:粉尘的成分、粒径、
质量、温度、湿度等有关。
• 衡量粉尘荷电性的指标:粉尘比电阻。
§5 1 粉尘的特性
• 比电阻测定:采用圆板电极法测定。
• 粉尘的比电阻的单位为Ω·cm。
除尘技术讲稿
第五章 除尘技术
• 通风排气中的粉尘必须经过净化处理达到排 放标准才能排入大气.
• 此外, 有些生产过程排出的粉尘是生产原料 或成品, 需回收.
• 除尘就是通过除尘器分离空气中的粉尘以达 到净化空气或回收物料的目的.
• 除尘的效果取决于粉尘的性质和除尘器的 性能,
• 因此, 本章主要介绍粉尘性质, 除尘器的工 作原理, 结构, 性质及类型和特点.
通风净化及除尘降尘技术课件-PPT
5.1 通风排尘
Prevention of Mine Dust
5综合防尘技术 5.1通风排尘 5.2重力和惯性除 尘 5.3旋风除尘 5.4湿式除尘 5.5物理化学除尘 5.6个体防护
等温自由射流一般具有以下特征: ➢由于湍流动量交换射流边缘有卷吸周围空气的作 用,所以射流速度逐渐下降,射流断面不断扩大, 其扩散角a约为15°~20°。 ➢与吸气口气流运动规律比较,吹出气流的能量密 集度高,速度衰减慢。
局部送风系统有系统式和分 散式两种。
11
5.1 通风排尘
Prevention of Mine Dust
5综合防尘技术 5.1通风排尘 5.2重力和惯性除 尘 5.3旋风除尘 5.4湿式除尘 5.5物理化学除尘 5.6个体防护
局部排风罩的形式及设计原则
局部排风罩的几种形式: ➢ 密闭罩 ➢ 柜式排风罩 ➢ 外部吸气罩(上吸式、侧吸式、下吸式及槽边排风罩
5.6个体防护
Ci---- 《规程》允许矿尘浓度;
V----进风流中矿尘浓度。
Prevention of Mine Dust
27
5.1 通风排尘
Prevention of Mine Dust
该除尘器采用斜流(或轴流)风机为动力,利用离心旋流原理脱水,既显著提高脱水效率,避免工作环境湿度增加,又进一步提高了除尘
19
5.1 通风排尘
Prevention of Mine Dust
若在吸气口的四周加 上挡板,吸气范围减少 一半,其等速面为半球 面,则吸气口的排风量 为
qv 2r12v1 2r22v2
可以看出,在同样距 离上造成同样的吸气速 度时,吸气口不设挡板 的吸气量比加设挡板时 大1倍。因此,在设计外 部吸气罩时,应尽量减 少吸气范围,以便增强 控制效果。
《旋风收尘器》PPT课件 (2)
多管旋风收尘器的导向装置
螺旋型导向器
花瓣型导向器
要点:
1、多管旋风收尘器是把许多小直径的单筒收尘器并联 在一起。
2、由一个总气路进气,一个总的气路排气。 3、采用轴向进气方式,每个小的旋风筒内设有进气导 流叶片。
4、气体流量要稳定,气体含尘浓度不大于100g/m3,否 则易堵塞
问题:
? 多管式旋风收尘器在结构设计上要注意的问题有哪些
蜗旋型
旁路型 (CLP)
扩散式 (CLK)
组合式
• 按出风方式分:
水平出风:x型,一般为吸入式,负压操作 上部出风:Y型,一般为压力式,正压操作
水平出风(X型)
上部出风(Y型)
• 按进气方向分
切向进气口 蜗壳切向进气口
轴向进气口
• 按气体在器内旋转方向分
左旋转:N型(器顶俯视为逆时针) 右旋转:S型(器顶俯视为顺时针)
5、阻气排尘装置
这种装置安装在锥体下部 成扩散锥状。直径略小于排 灰孔使排灰孔与阻气锥底间 形成环形缝隙,以便沿壁面 旋转向下的粉尘顺利进入储 灰箱中。其作用是。隔离内 外旋流,消除干扰,使内旋 流达不到储灰箱,以防止粉 尘被卷起,并能降低储灰箱 负压,提高了收尘效率。
6、气体性质
1)风速的影响 风速过小,粉尘不能获得必要的离心惯性力,会降低收
2、反射屏的锥角大 小应如何选取?
要点:
1、 CLK型旋风收尘器筒体在下部采用倒圆锥。 2、筒体内在下部设置圆锥形反射屏,反射屏的锥 角有450 和 600 两种。 3、采用1800切向蜗壳进风方式。
4、该收尘器适于捕集大于10µ m的粉尘,η=88
%~92% 。 5、流体阻力较大,约为800~1600Pa;外形较大。 6、环隙面积是普通旋风收尘器环隙面积的5倍,克 服了普通选粉收尘器易积灰堵塞的缺点。
旋风除尘器的结构与工作原理
一、旋风除尘器的结构与处事本理之阳早格格创做欣赏字体树立:- 11pt + 10pt 12pt 14pt 16pt搁进尔的搜集支躲夹一、旋风除尘器的结构与处事本理1.结构旋风除尘器的结构由进气心、圆筒体、圆锥体、排气管战排尘拆置组成,如图5-4-1所示.图5-4-1旋风除尘器组成结构图2.处事本理旋风除尘器的处事本理睹动绘f5-4-1所示.当含尘气流由切线进心加进除尘器后,气流正在除尘器内做转动疏通,气流中的尘粒正在离心力效用下背中壁移动,到达壁里,并正在气流战沉力效用下沿壁降进灰斗而达到分散的手段.动绘f5-4-13.旋风除尘器内的流场分解(1)流场组成中涡旋——沿中壁由上背下转动疏通的气流.内涡旋——沿轴心进与转动疏通的气流.涡流——由轴背速度与径背速度相互效用产死的涡流.包罗上涡流——旋风除尘器顶盖,排气管表里与筒体内壁之间产死的局部涡流,它可降矮除尘效用;下涡流——正在除尘器纵背,中层及底部产死的局部涡流.(2)旋风除尘器内气流与尘粒的疏通含尘气流由切线进心加进除尘器,沿中壁由上背下做螺旋形转动疏通,那股背下转动的气流即为中涡旋.中涡旋到达锥体底部后,转而进与,沿轴心进与转动,终尾经排出管排出.那股进与转动的气流即为内涡旋.背下的中涡旋战进与的内涡旋,二者的转动目标是相共的.气流做转动疏通时,尘粒正在惯性离心力的推动下,要背中壁移动.到达中壁的尘粒正在气流战沉力的共共效用下,沿壁里降进灰斗.气流从除尘器顶部背下下速转动时,顶部的压力爆收低沉,一部分气流会戴着细小的尘粒沿中壁转动进与,到达顶部后,再沿排出管中壁转动背下,从排出管排出.那股转动气流即为上涡旋.如果除尘器进心战顶盖之间脆持一定距离,不进心气流搞扰,上涡旋表示比较明隐.对于旋风除尘器内气流疏通的测定创制,本量的气流疏通是很搀纯的.除切背战轴背疏通中另有径背疏通.特·林顿()正在测定中创制,中涡旋的径背速度是背心的,内涡旋的径背速度是背中的,速度分散呈对于称型.(3)切背速度切背速度是决断气流速度大小的主要速度分量,也是决断气流中量面离心力大小的主要果素.切背速度的变更顺序为:中涡旋区:r↑,切背速度ut↓;内涡旋区:r↑,切背速度ut↑.图5-4-2所示为真测的除尘器某一断里上的速度分散战压力分散.从该图不妨瞅出,中涡旋的切背速度是随半径r的减小而减少的,正在内、中涡旋接界里上,达到最大.不妨近似认为,内中涡旋接界里的半径r0≈(~)r p(r p为排出管半径).内涡旋的切背速度是随r的减小而减小的,类似于刚刚体的转动疏通.旋风除尘器内某一断里上的切背速度分散顺序可用下式表示:中涡旋 v r1/n r=c (5-4-1)内涡旋 v t/r=c' (5-4-2)式中 v t——切背速度;图5-4-2旋风除尘器里里的速度分散战压力分散r——距轴心的距离;c'、c、n——常数,通过真测决定.普遍~,如果近似的与,公式(5-4-1)不妨改写为(5-4-3)(4)径背速度真测标明,旋风除尘器内的气流除了做切背疏通中,还要做径背的疏通,中涡旋的径背速度是背心的,而内涡旋的径背速度是背中的.气流的切背分速度v t战径背分速度w对于尘粒的分散起着差异的效用,前者爆收惯性离心力,使尘粒有背中的径背疏通,后者则制成尘粒做背心的径背疏通,把它推进内涡旋.如果近似认为中涡旋气流匀称天通过内、中涡旋接界里加进内涡旋,睹图5-4-3所示,那终正在接界里上气流的仄稳径背速度(5-4-4)式中 L——旋风除尘器处理风量,m3/s;H——假念圆柱里(接界里)里度,m;r0——接界里的半径,m.(5)轴背速度中涡旋的轴背速度背下,内涡旋的轴背速度进与.正在内涡旋,随气流渐渐降下,轴背速度不竭删大,正在排气管底部达到最大值.(6)压力分散压力分散:轴背压力变更较小;径背压力变更大,中侧下,核心矮,轴心处为背压.旋风除尘器内轴背各断里上的速度分散不共较小,果此轴背压力的变更较小.从图5-4-20不妨瞅出,切背速度正在径背有很大变更,果此径背的压力变更很大(主假如静压),中侧下核心矮.那是果为气流正在旋风除尘器内做圆周疏通时,要有一个图5-4-3 接界里上气流的径背速度背心力与离心力相仄稳,所以中侧的压力要比内侧下.正在中壁附近静压最下,轴心处静压最矮.考查钻研标明,纵然正在正压下运止,旋风除尘器轴心处也脆持背压,那种背压能背来蔓延到灰斗.据测定,有的旋风除尘器当进心处静压为+900Pa 时,除尘器下部静压为-300Pa.果此,除尘器下部不脆持周到,会有气氛渗进,把已分散的粉尘沉新卷进内涡旋.。

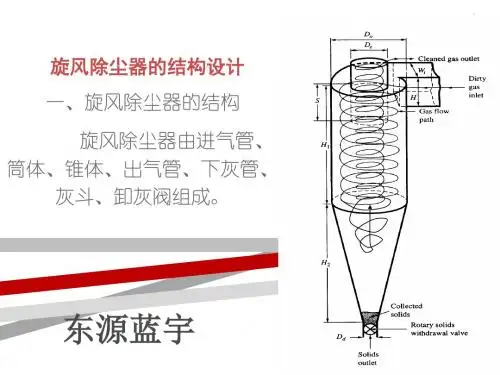

旋风除尘器cad结构图纸设计及技术参数.ppt.ppt
LX-04
LX-03
筒体
锥体
LX-02
LX-01 图号
出灰管
卸灰阀 名称
1 1 1 1 1 1 1 1
数量
Q235-A
Q235-A Q235-A
Q235-A
4 5 55 15 73 82 12 65
重量kg 311kg
LX-0
Q235-A
Q235-A
Q235-A
Q235-A,成品 材料
图号 比例 日期
6.
六、旋风除尘器的设计举例
1.
原始资料: 有一台锅炉,处理烟气量Q=5000m3/h,排烟温 度T=180℃,浓度气体性质、粉尘密度ρp=2000kg/m3,粒 度分布见表,要求效率>85%, 设计旋风除尘器。
粒径范围μm 平均径dp 质量频率ΔD% 筛分理论分级效率
1~5 3 6 0.628
5~10 7.5 12 0.542
1020 320
480 550 1030 80
蜗壳
设计 制图 校对 审核
图号 比例 日期
LX-06
1:2 2006年1月
A.法兰的画法
1)法兰材料的确定 采用角钢,查手册:选不等边角钢40×25×4 还可选等边角钢:36×4 2)螺栓孔距确定 需满足JB/ZQ4248-86。如螺栓直径为8mm,孔距大于28mm。对于旋风除尘 器法兰,总满足。故可视法兰尺寸而定,见法兰设计图 3)孔径确定 采用通孔。10~15mm 4)螺栓直径、长度及螺纹长度的确定(C级全螺纹) 考虑时间关系,不作受力分析。螺栓直径视孔径而定,GB5277-85。选粗 装配。如孔径为10mm,螺栓直径8mm,孔径12,螺栓直径10mm。 螺栓长度:考虑角钢厚度、密封胶垫、垫片和螺母厚度,取l=40mm 选型结果:GB5781-86-M10×40
除尘装置课件.ppt
旋风除尘器
旋风除尘器的除尘效率 ➢ 计算分割直径是确定除尘效率的基础 ➢ 在交界面上,离心力FC,向心运动气流作用于尘粒上 的阻力FD
• 若 FC > FD ,颗粒移向外壁 • 若 FC < FD ,颗粒进入内涡旋 • 当 FC = FD时,有50%的可能进入外涡旋,既除尘效率为
50%
旋风除尘器
第一节 机械除尘器
机械除尘器通常指利用质量力(重力、惯性力和离心 力)的作用使颗粒物与气体分离的装置,常用的有:
➢ 重力沉降室 ➢ 惯性除尘器 ➢ 旋风除尘器
重力沉降室
重力沉降室是通过重力作用使尘粒从气流中沉降分离 的除尘装置
气流进入重力沉降室后,流动截面积扩大,流速降低,较重颗粒在重力 作用下缓慢向灰斗沉降
解:假设接近圆筒壁处的气流切向速度近似等于气流的入口速度,即v1=13m/s, 取内、外涡旋交界圆柱的直径d0=0.7 de,根据式 (6-10)
n 1 [1 0.67(D 0.14 )][ T ]0.3 283
1 [1 0.67(0.9) 0.14 ][ 423 ]0.3 283
0.62
宽度为W、高度为H和长度为dx的捕集元,假定气体流过dx距离
的时间内,边界层dy内粒径为dp的粒子都将沉降而除去
湍流式重力沉降室
粒子在微元内的停留时间
dt dx / v0 dy / us
被去除的分数 dNp dy usdx
Np H v0H
对上式积分得
ln Np
usdx ln C v0H
边界条件:x 0 Np Np0; x L Np NpL
得
N pL
Np0
exp(
us L v0H
)
因此,其分级除尘效率
《旋风除尘器》课件
口形状
气管…
高效除尘、低能耗、结构 简单、易于维护。
根据工艺需求和现场实际 情况,确定旋风除尘器的 处理风量。
入口形状对除尘效率有重 要影响,需根据实际情况 选择。
分离空间的大小和形状影 响颗粒的分离效果,需进 行合理设计。
排气管和灰斗的设计需满 足排放和储存的需求。
关键参数与优化
关键参数:处理风量、入 口风速、分离效率、阻力 损失。
工作原理
含尘气体进入旋风除尘器后,在高速 旋转的作用下,粉尘颗粒受到离心力 的作用被甩向器壁,并沿器壁落入集 尘斗中,清洁气体则从顶部排出。
类型与特点
类型
根据结构和用途的不同,旋风除 尘器可分为立式、卧式、多管式 等。
特点
结构简单、造价低廉、维护方便 、适应性强等。
应用领域
01
02
03
工业粉尘治理
1. 根据实际需要调整入口 风速,以提高分离效率。
优化建议
2. 优化排气管和灰斗的设 计,降低阻力损失。
案例分析
案例一
某钢铁厂旋风除尘器改造,通过优化设计,提高了除尘效率和降低了能耗。
案例二
某水泥厂旋风除尘器应用,针对特殊工况进行定制化设计,实现了高效除尘。
PART 03
旋风除尘器的性能测试与 评估
国际化竞争加剧
面对国际化竞争的挑战,企业需 要加强技术研发和品牌建设,提 高产品在国际市场的竞争力。
THANKS
感谢观看
REPORTING
REPORTING
测试方法与标准
测试方法
采用标准测试方法,如ISO 11057和EN 779等,对旋风除尘 器的性能进行测试。
测试标准
确保测试在规定的标准条件下进行,如温度、湿度、颗粒物 浓度等。
除尘装置ppt课件教学教程.ppt
由式 (6一9)得气流在交界面上的切向速度
vT0
13( 0.9 )0.62 0.7 0.45
=24.92m/s
由式(6-12)计算
vr
Q 2πr0h0
1.37
=0.54m/s
2π 0.7 0.225 2.58
旋风除尘器
例题(续)
根据式(6-16)
dc
[18pvvT2r0r0
]1/ 2
[18 2.4
➢气流运动包括切向、轴向和径向: 切向速度、轴向速度和径向速度
旋风除尘器气流与尘粒的运动
旋风除尘器内气流与尘粒的运动(续)
➢切向速度决定气流质点离心力大小, 颗粒在离心力作用下逐渐移向外壁
➢到达外壁的尘粒在气流和重力共同作 用下沿壁面落入灰斗
➢上涡旋-气流从除尘器顶部向下高速 旋转时,一部分气流带着细小的尘粒 沿筒壁旋转向上,到达顶部后,再沿 排出管外壁旋转向下,最后从排出管 排出
宽度为W、高度为H和长度为dx的捕集元,假定气体流过dx距离
的时间内,边界层dy内粒径为dp的粒子都将沉降而除去
湍流式重力沉降室
粒子在微元内的停留时间
dt dx / v0 dy / us
被去除的分数 dNp dy usdx
Np H v0H
对上式积分得
ln Np
usdx ln C v0H
100 a ( a )0.5 100 b b 100 a ( b gb )0.5 100 b a ga 100 a ( 1b )0.182 100 b 1a
Pd
Pc 0.013(2.291
1)1器效率的因素(续)
➢ 操作变量 • 提高烟气入口流速,旋风除尘器分割直径变小,除尘器 性能改善
旋风分离器原理和结构ppt课件
• • • •
六、注意事项
• 打开快开盲板进行泥沙和FeS粉清理时采用湿式作业, 容器内注入洁净水,水量约为容器容积的10%。检修完 成后应对分离器内部进行充分干燥,才能恢复使用;同 时操作人员要采用必要的防护措施,现场要有人员监护 作业。 作好清洗维护的记录,以便确定清洗维护的周期。 旋风分离器正常投产后,一般每年停运检查一次。 如果为投产初期,应根据具体情况及时进行旋风分离器 的排污,进行污物的粗分离,为下游过滤式分离器的工 作提供良好的环境。现场应准备充足的备品备件,以便 随时更换。
2、分离器的启用
• 对分离器做最后的检查,确保处于完好状态。 • 关闭排污阀,打开压力表等测量仪表的仪表阀。 • 打开分离器的上游阀门对分离器缓慢进行充压, 使分离器升压至稳定状态后打开出口球阀。 • 分离器内压力稳定后,观察压力并作记录,注 意分离器运行是否正常,有无异常声音。
三、操作方法
3、分离器运行中的检查 • 检查分离器的压力、温度、流量,查看是否在分离器所要 求的允许范围内,否则上报调控中心或值班领导并作记录。 • 及时记录分离器各处压力、温度及流量参数,检查是否正 常。 • 如果旋风分离器前后压差过高(>0.2Mpa)时或者出现其 它异常情况时,应立即切换备用分离器,停运事故分离器, 按排污程序先将设备进行放空降压,然后打开排污阀排污, 注意倾听管内流动声音,一旦有气流声,马上关闭排污阀。 如果差压仍未恢复到正常范围,那么应及时报告调控中心 及有关领导组织维修。
集污室
一、设备结构及特点
旋风子结构示意图
二、工ቤተ መጻሕፍቲ ባይዱ原理
首先,气体从进料口进入分离器进料布气室, 经过旋风子支管的碰撞、折流,使气流均匀分 布,流向旋风子进气口。均布后的气流由切向 进入旋风子,气体在旋风管中形成旋风气流, 强大的离心力使得气体中固体颗粒和液体颗粒 甩脱出来,并聚集到旋风管内壁上,最终落入 集污室中。干净的气流继续上升到排气室由排 气口流出旋风分离器。
《大气污染物控制工程》旋风除尘器
收集设计资料,选择除尘器的型式
气体流量:Q 粉尘的物理性质:含尘浓度、粒径分布、密度 气体的物理性质:温度、湿度等 净化要求:根据排放标准(C2), ΔP <某值
Q, η, ΔP
旋风除尘器的设计选型
选择除尘器的型式 根据允许的压力降确定进口气速,或取为12-25 m/s
Vr
Q 2πr0h0
r0和h0分别为交界圆柱面的 半径和高度,m
轴向速度
外涡旋的轴向速 度向下
内涡旋的轴向速 度向上
在内涡旋,轴向 速度向上逐渐增大, 在排出管底部达到 最大值
(1)旋风除尘器内气流的切向速度和压力分布
压力:外侧高,中心低,轴心处为负压。
除尘器下部必须保持严密,否则会有空气渗入,把已分离的粉尘重新卷入内涡旋。
4.9b 0.58D 1.6D 1.3D 0.145D 440(490) 440(490) 990(1110)
例题: 已知烟气处理量Q=5000m3/h,烟气密度ρ=1.2kg/ m3,允许压力
损失为900Pa ,若选用XLP/B型旋风除尘器,试求其主要尺寸。
解:由式(6-26)
v1
2P
XLP/B
A/2 2A 3.33b (b=0.3D)
0.6D
1.7D
2.3D 0.43D 5000(420)
890(700) 1450(1150)
XLT/A A / 2.5 2.5 A
3.85b 0.6D 2.26D 2.0D 0.3D 860(770)
1350(1210) 1950(1740)
XLT A /1.75 1.75 A
在内、外涡旋交界面上,离心力FC、阻力FD
旋风除尘器的结构与工作原理
一、旋风除尘器的结构与工作原理浏览字体设置:- 11pt + 10pt 12pt 14pt 16pt放入我的网络收藏夹一、旋风除尘器的结构与工作原理1.结构旋风除尘器的结构由进气口、圆筒体、圆锥体、排气管和排尘装置组成,如图5-4-1所示。
图5-4-1 旋风除尘器组成结构图2.工作原理旋风除尘器的工作原理见动画f5-4-1所示。
当含尘气流由切线进口进入除尘器后,气流在除尘器内作旋转运动,气流中的尘粒在离心力作用下向外壁移动,到达壁面,并在气流和重力作用下沿壁落入灰斗而达到分离的目的。
动画f5-4-13.旋风除尘器内的流场分析(1)流场组成外涡旋——沿外壁由上向下旋转运动的气流。
内涡旋——沿轴心向上旋转运动的气流。
涡流——由轴向速度与径向速度相互作用形成的涡流。
包括上涡流——旋风除尘器顶盖,排气管外面与筒体内壁之间形成的局部涡流,它可降低除尘效率;下涡流——在除尘器纵向,外层及底部形成的局部涡流。
(2)旋风除尘器内气流与尘粒的运动含尘气流由切线进口进入除尘器,沿外壁由上向下作螺旋形旋转运动,这股向下旋转的气流即为外涡旋。
外涡旋到达锥体底部后,转而向上,沿轴心向上旋转,最后经排出管排出。
这股向上旋转的气流即为内涡旋。
向下的外涡旋和向上的内涡旋,两者的旋转方向是相同的。
气流作旋转运动时,尘粒在惯性离心力的推动下,要向外壁移动。
到达外壁的尘粒在气流和重力的共同作用下,沿壁面落入灰斗。
气流从除尘器顶部向下高速旋转时,顶部的压力发生下降,一部分气流会带着细小的尘粒沿外壁旋转向上,到达顶部后,再沿排出管外壁旋转向下,从排出管排出。
这股旋转气流即为上涡旋。
如果除尘器进口和顶盖之间保持一定距离,没有进口气流干扰,上涡旋表现比较明显。
对旋风除尘器内气流运动的测定发现,实际的气流运动是很复杂的。
除切向和轴向运动外还有径向运动。
特·林顿(T.Linden)在测定中发现,外涡旋的径向速度是向心的,内涡旋的径向速度是向外的,速度分布呈对称型。
旋风除尘器原理介绍及计算 ppt
它是一种具有呈倒锥体形状的锥体, 并在锥体的 底部装有反射屏的旋风除尘器. 反射屏可防止上升气 流卷起粉尘, 从而提高除尘效率。
-
25
4、按旋风除尘器进口形式:
-
26
5、按旋风除尘器排灰装置:
锁气器 (a)双翻板式 (b)回转式
性能趋向
压力损失
效率
降低
降低
稍有降低
提高
降低
降低
提高
降低
稍有降低
提高
稍有降低 提高或降低
稍有提高 提高或降低
提高
提高或降低
降低
-
降低
投资趋向 提高 提高
——
降低 提高
—— ——
提高 提高
21
五、旋风除尘器类型
1、进气方式分 切向进入式 轴向进入式
a. 直入切向进入式 b. 蜗壳切向进入式 c. 轴向进入式
-
23
3、按结构形式分:
(1)多管旋风除尘器
由多个相同构造形状和尺寸的小型旋风除尘器 (又叫旋风子)组合在一个壳体内并联使用。具有 处理风量大, 除尘效率较高的特点。
多 管 旋 风 除 尘 器
-
24
(2)旁路式旋风除尘器
设有旁路分离室, 利用上旋涡分离粉尘, 从而提 高除尘效率. 为了使除尘器顶部空间形成明显的上 旋涡, 进气口上沿离顶盖要相距一定的距离。
P
1 2
Vin2
:局部阻力系数
A
16
d
2 e
A:旋风除尘器进口面积
de:旋风除尘器排出口直径
旋风除尘器型式
ξ
XLT XLT⁄A XLP⁄A XLP⁄B
5.3 6.5 8.0
旋风除尘器制作工艺工法.ppt
冷压成型 拼装焊接 密封性检测 整体拼装
2019-9-15
谢谢你的观赏
10
二、操作要点
1 、 模具和材料准备
材料应采用自动切割机下 料,切割面应光滑无缺陷, 材料表面应平整。否则应 采用机械法进行矫平。
图5.2.1-2 壳体下料图
2019-9-15
谢谢你的观赏
11
二、操作要点
1 、 模具和材料准备
2019-9-15
谢谢你的观赏
1
本施工工法阐述了旋风 除尘器非标设备制作工 艺,并结合工程实例介 绍应用本工法的方法。
2019-9-15
谢谢你的观赏
2
旋风除尘器是利用离心力将颗 粒从气流中分离并捕集下来的 装置。当含尘气流由切线进口 进入除尘器后,气流在除尘器内 作旋转运动,
2019-9-15
谢谢你的观赏
形和焊缝缺陷。 • 7.4控制零部件加工尺寸,确保设备总装结构符合设
计要求。如表8.4
2019-9-15
谢谢你的观赏
22
二、操作要点
8、安全措施
• 8.1认真执行建筑施工和生产企业行业有关安全生产的法律法 规和规程,确保除尘器制作过程的安全。
• 8.2特殊工种必须持证上岗,在施工岗位上实行工作安全责任 制,切实做到“三不伤害”,认真按自己工作的范围进行工作, 注意观察周围的环境,如有危险,应主动避让,确保安全。
优点。
2019-9-15
谢谢你的观赏
5
旋风除尘器一般用来捕集 5~15 μm 以上的颗粒物, 除尘效率可达80 % ,其主 要缺点是对捕集< 5μm 颗 粒的效率不高。
2019-9-15
谢谢你的观赏
6
本制作工艺工法采用 冷成型法制作除尘器 壳体,工厂拼装和焊 接,达到设计和生产 工艺要求的质量标准。
