GMP人员智能电子计数器介绍
智能型电子计数器.ppt
由仪器内部标准时间信号源提供的标准时间信号包括闸门 时间信号和时标信号，可以有多种选择。
6)
（1） 显示位数：仪器可显示的数字位数。
（2） 显示时间：仪器一次测量结束后显示测量结果的持 续时间。一般可以调节。
（3） 显示方式：通常有记忆和不记忆两种方式。前者只 显示最终计数的结果，后者则显示正在计数的过程。有的计数 器只有记忆显示方式。
1. A、 B输入通道
输入通道的作用是将被测信号进行放大、整形，使其变换 为标准脉冲。输入通道部分包括A、B两个通道，它们均由衰减 器、 放大器和整形电路等组成。凡是需要计数的外加信号 （例如测频信号），均由A输入通道输入，经过A通道适当的衰 减、放大整形之后，变成符合主门要求的脉冲信号。而B输入 通道的输出与一个门控双稳相连，如果需要测量周期，则被测 信号就要经过B输入通道输入，作为门控双稳的触发信号。
4. 时基单元
时基电路主要由晶体振荡器、分频及倍频器组成。
时基电路主要用于产生各种标准时间信号。标准时间信号 有两类，一类时间较长的称为闸门（时间）信号，通常根据分 频级数的不同有多种选择； 另一类时间较短的称为时标信号。 时标信号可以是单一的， 也可以有多种选择。
由于电子计数器类仪器是基于被测信号的时间与标准时间 进行比较而进行测量的，其测量精度与标准时间有直接关系， 因而要求时基电路具有高稳定性和多值性。为了使时基电路具 有足够高的稳定性，时基信号源采用了晶体振荡器。在一些精 度要求更高的通用计数器中，为使精度不受环境温度的影响， 还对晶体振荡器采取了恒温措施。为了实现多值性，在高稳定 晶体振荡器的基础上，又采用了多级倍频和多级分频器。 电 子计数器共需时标和闸门时间两套时间标准，它们由同一晶体 振荡器和一系列十进制倍频和分频来产生。例如图6-1中，1 MHz晶体振荡器经各级倍频及前几级分频器得到10 ns、0.1 μs、1 μs、10 μs、0.1 ms和1 ms六种时标信号；若再经后 几级分频器可进一步得到1 ms、10 ms、100 ms、1 s和10 s五 种闸门时间信号。
全身计数器安全操作及保养规程
全身计数器安全操作及保养规程全身计数器是一种关键的医疗设备，用于检测人体内放射性同位素的活度。
为了保证全身计数器的正常工作并保障实验人员的安全，有必要制定全身计数器的安全操作及保养规程。
安全操作规程一、实验室环境实验室应该设有相应的安全措施，如安全门、防护墙、放射性回收等设施。
实验室内应有足够的通风，并且维持干净整洁的环境，以避免可能的污染。
二、实验人员实验人员必须了解放射性同位素的危险性，并且必须接受相关的培训，掌握正确的操作方法。
实验人员应在实验室内配备相应的防护服和手套，保证实验人员的安全。
三、检测样本全身计数器的检测样本一般为生物体，如血液、尿液等。
必须保证所有检测样本都经过严格的处理，避免样本污染和辐射危险。
在操作全身计数器之前，必须先进行仪器准备。
这包括检查仪器是否正常，检查样本是否准备就绪，以及校准仪器等。
如发现不正常的情况，必须及时解决或通知相关人员进行维修和保养。
五、仪器操作在进行全身计数器的操作之前，必须确保实验人员已经了解了正确的仪器操作方法。
正确操作全身计数器可以保证数据的准确性和结果的可靠性。
操作全身计数器时，必须做好记录，以便日后的查询和分析。
六、数据处理全身计数器得出的数据必须按照标准的方法进行评估和处理。
同时，必须注意保密，确保数据的安全性和机密性。
七、仪器关闭使用完毕全身计数器后，必须将仪器关闭。
此外，所有样本和废弃物必须正确处理，以避免污染和辐射危险。
保养规程一、内部清洁全身计数器需要定期进行内部清洁。
在进行清洁之前，必须断电，并且拆除所有关键元件。
清洁之后，必须重新安装元件，并进行校准和测试。
对于全身计数器，必须准备好相应的应急设备，如放射性回收装置等。
在应急情况下，可以及时处理放射性废弃物，避免辐射危险。
三、定期维护全身计数器应定期进行维护和保养，以保证设备正常工作。
在维护过程中，必须根据设备使用情况，检查设备的工作状态，并对设备进行必要的维修和更换。
四、备用件的储备对于全身计数器的备用件，应进行相应的储备。
浅析电子记录的GMP管理
随着自动化及网络应用技术的飞速发展，计算机化系统已经在药品生产和质量管理的各个环节得到广泛应用，这不可避免地对GMP文件系统，尤其是GMP 文件系统中最为重要的环节GMP记录及其管理产生深刻地影响。
如何结合计算机化系统的特点，做好计算机化系统管理下的GMP记录及其管理问题，关系到企业GMP的实施效果，乃至企业整个质量管理系统的稳定和运作效率。
1.电子记录的内涵所谓的电子记录，根据美国FDA的21 CFR Part ll的界定，电子记录(Electronic Records)是指依靠计算机系统进行创建、修改、维护、存档、找回或发送的诸如文字、图表、数据、声音、图像及其他以电子形式存在的信息的任何组合…。
此外，与之密切相关的另外一个概念是电子签名，电子签名(Electronic Signatures)是指计算机对一些符号的执行、采纳或者被授权的行为进行数字处理，使这些行为在法律上完全等效于传统个人手工签名的行为。
电子签名是管理电子记录的有效手段，严格来讲，电子签名本身属于电子记录的范畴。
1．1电子记录的分类第一类，在药品生产各环节的操作人员手动录入数据形成的记录，这种记录的一部分是59论文文集基础数据，另一部分是一些现阶段不能实现自动采集的数据，必须经由操作人员手动从终端录入的。
第二类，计算机化系统自动生成的记录，其中包括生产线或其它控制设施自动采集的数据形成的记录，如灭菌柜的时间一温度曲线；也包括根据基础数据生成的数据，如计算机系统会根据基础数据在生产计划下达后，自动生成的物料需求计划。
第三类，将记录或记录的信息加工整理后以电子形式储存归档形成的档案，如用专用软件取代Windows资源管理器来管理GMP文件时所涉及到的记录类档案。
被整理归档保存之前，这些被加工整理的记录有可能属于上述第一类和第二类的两种情况，也有可能是非电子形式的纸质记录。
这些专用的软件既有可能是大型管理软件的一部分，也有可能是企业专门为管理GMP文件组织开发的独立的小型软件。

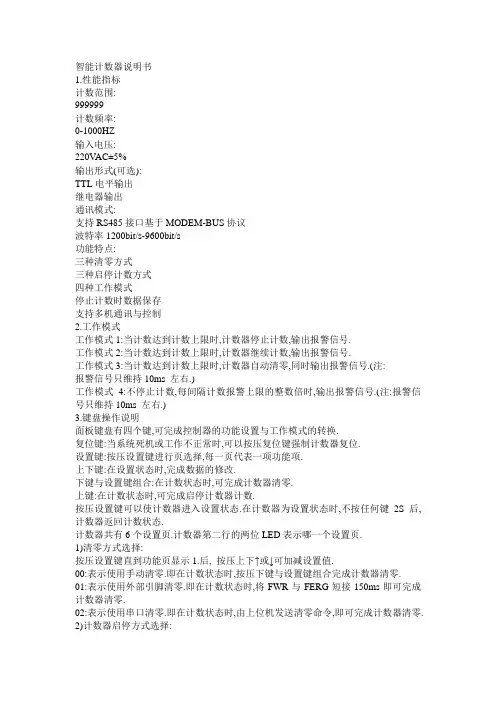

智能计数器说明书
智能计数器说明书1.性能指标计数范围:999999计数频率:0-1000HZ输入电压:220V AC±5%输出形式(可选):TTL电平输出继电器输出通讯模式:支持RS485接口基于MODEM-BUS协议波特率1200bit/s-9600bit/s功能特点:三种清零方式三种启停计数方式四种工作模式停止计数时数据保存支持多机通讯与控制2.工作模式工作模式1:当计数达到计数上限时,计数器停止计数,输出报警信号.工作模式2:当计数达到计数上限时,计数器继续计数,输出报警信号.工作模式3:当计数达到计数上限时,计数器自动清零,同时输出报警信号.(注:报警信号只维持10ms 左右.)工作模式4:不停止计数,每间隔计数报警上限的整数倍时,输出报警信号.(注:报警信号只维持10ms 左右.)3.键盘操作说明面板键盘有四个键,可完成控制器的功能设置与工作模式的转换.复位键:当系统死机或工作不正常时,可以按压复位键强制计数器复位.设置键:按压设置键进行页选择,每一页代表一项功能项.上下键:在设置状态时,完成数据的修改.下键与设置键组合:在计数状态时,可完成计数器清零.上键:在计数状态时,可完成启停计数器计数.按压设置键可以使计数器进入设置状态.在计数器为设置状态时,不按任何键2S后,计数器返回计数状态.计数器共有6个设置页.计数器第二行的两位LED表示哪一个设置页.1)清零方式选择:按压设置键直到功能页显示1.后, 按压上下↑或↓可加减设置值.00:表示使用手动清零.即在计数状态时,按压下键与设置键组合完成计数器清零. 01:表示使用外部引脚清零.即在计数状态时,将FWR与FERG短接150ms即可完成计数器清零.02:表示使用串口清零.即在计数状态时,由上位机发送清零命令,即可完成计数器清零.2)计数器启停方式选择:按压设置键直到功能页显示2.后, 按压上下↑或↓可加减设置值.00:表示使用手动启停.即在计数状态时,按压上键即可启停计数器计数.01:表示使用外部引脚启停.即在计数状态时,将WSS与WSSG短接150ms即可启停计数器计数.02:表示使用串口启停.即在计数状态时,由上位机发送启停命令,即可启停计数器计数.3)工作方式选择:按压设置键直到功能页显示3.后, 按压上下↑或↓可加减设置值.00:使用工作模式1.01:使用工作模式2.02:使用工作模式3.03:使用工作模式4.4)波特率选择:按压设置键直到功能页显示4.后, 按压上下↑或↓可加减设置值.00:1200 bit/s01:2400 bit/s02:4800 bit/s03:2400 bit/s5)地址设置按压设置键直到功能页显示5.后, 按压上下↑或↓可加减设置值.地址设置范围: 00-2556)计数报警上限设置按压设置键直到功能页显示6.后, 按压上下↑或↓可加减设置值.计数报警上限设置范围:000001-99999994.外观说明产品外观见图1.图15.通讯说明控制器采用RS-485总线,协议符合ModBus RTU规约.数据传输均采用8位数据位,1位停止位,无奇偶校验位.波特率可设为1200-9600 bit/s. 通讯传送分为独立的信息头,和发送的编码数据.以下的通讯传送方式定义与RTU通讯规约相兼容:编码8位二进制起始位1位数据位8位奇偶校验位无停止位1位错误校检CRC(冗余循环码)初始结构= >=4字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校检= 16位CRC码结束结构= >=4字节的时间地址码:地址码为通讯传送的第一个字节.这个字节表明由用户设定地址码的从机将接收由主机发送来的信息.并且每个从机都有具有唯一的地址码,并且响应回送均以各自的地址码开始.主机发送的地址码表明将发送到的从机地址,而从机发送的地址码表明回送的从机地址.功能码:通讯传送的第二个字节.ModBus通讯规约定义功能号为1到127.本控制器利用其中的一部分功能码.作为主机请求发送,通过功能码告诉从机执行什么动作.作为从机响应,从机发送的功能码与从主机发送来的功能码一样,并表明从机已响应主机进行操作.如果从机发送的功能码的最高位(比如功能码大于127),则表明从机没有响应操作或发送出错.数据区:数据区是根据不同的功能码而不同.CRC码:二字节的错误检测码.当通讯命令发送至仪器时,符合相应地址码的设备接通讯命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务;然后把执行结果返送给发送者.返送的信息中包括地址码,执行动作的功能码,执行动作后结果的数据以及错误校验码.如果出错就不发送任何信息.1.结构:地址码功能码数据区校验码8位8位N × 8or16位16位2.信息帧格式:地址码:地址码是信息帧的第一字节(8位),从0到255.这个字节表明由用户设置地址的从机将接收由主机发送来的信息.每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送.当从机回送信息时,相当的地址码表明该信息来自于何处.功能码:主机发送的功能码告诉从机执行什么任务.表2列出的功能码都有具体的含义及操作. 表1 功能码代码含义操作03读取数据读取当前寄存器内一个或多个二进制值06重置单一寄存器把设置的二进制值写入单一寄存器(3)数据区:数据区包含需要从机执行什么动作或由从机采集的返送信息.这些信息可以是数值,参考地址等等.例如,功能码告诉从机读取寄存器的值,则数据区必需包含要读取寄存器的起始地址及读取长度.对于不同的从机,地址和数据信息都不相同.(4) 错误校验码:主机或从机可用校验码进行判别接收信息是否出错.有时,由于电子噪声或其它一些干扰,信息在传输过程中会发生细微的变化,错误校验码保证了主机或从机对在传送过程中出错的信息不起作用.这样增加了系统的安全和效率.错误校验采用CRC-16校验方法.CRC码低字节在前.注:信息帧的格式都基本相同:地址码,功能码,数据区和错误校验码.3.错误校验参与冗余循环码(CRC)计算的包括:地址码,功能码,数据区的字节.冗余循环码包含2个字节,即16位二进制.CRC码由发送设备计算,放置于发送信息的尾部.接收信息的设备再重新计算接收到信息的CRC码,比较计算得到的CRC码是否与接收到的相符,如果两者不相符,则表明出错.CRC码的计算方法是,先预置16位寄存器全为1.再逐步把每8位数据信息进行处理.在进行CRC码计算时只用8位数据位,起始位及停止位,如有奇偶校验位的话也包括奇偶校验位,都不参与CRC码计算.在计算CRC码时,8位数据与寄存器的数据相异或,得到的结果向低位移一字节,用0填补最高位.再检查最低位,如果最低位为1,把寄存器的内容与预置数相异或,如果最低位为0,不进行异或运算.这个过程一直重复8次.第8次移位后,下一个8位再与现在寄存器的内容相异或,这个过程与以上一样重复8次.当所有的数据信息处理完后,最后寄存器的内容即为CRC码值.计算CRC码的步骤为:(1).预置16位寄存器为十六进制FFFF(即全为1).称此寄存器为CRC寄存器;(2).把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;(3).把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位(注意:这时的最低位指移位前的最低位,不是移位后的最低位);(4).如果最低位为0:重复第3步(再次移位)如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;(5).重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;(6).重复步骤2到步骤5,进行下一个8位数据的处理;(7).最后得到的CRC寄存器即为CRC码.4. 功能码03,读取点和返回值:利用通讯命令,可以进行读取点("保持寄存器") 或返回值("输入寄存器" ).一次最多可读取寄存器数是15.由于一些可编程控制器不用功能码03,所以功能码03被用作读取点和返回值.从机响应的命令格式是从机地址,功能码,数据区及CRC码.数据区的数据都是每二个字节高位在前,CRC码低位在前高位在后.信息帧格式举例:从机地址为00,起始地址0008H的1个寄存器. 此例中寄存器数据地址为:地址数据0008 02H主机发送字节数举例从机地址1 00 发送至从机00功能码1 03 读取寄存器起始地址2 00 起始地址为000808读取点数2 00 读取1个寄存器01CRC码2 04 由主机计算得到的CRC码19从机响应字节数举例从机地址1 00 来自从机00功能码1 03 读取寄存器读取字节数1 02 寄存器字节总数寄存器数据2 0002 地址为0008内的内容CRC码2 04 由从机计算得到的CRC码45表2 功能码03读取的数据及地址地址内容地址内容地址内容0000H计数数据低位字0005H系统保留000AH工作模式选择寄存器0001H计数数据高位字0006H系统保留000BH启停状态查看寄存器0002H设置计数报警上限低字0007H系统保留0003H设置计数报警上限高字0008H清零模式选择寄存器0004H系统保留0009H启停模式选择寄存器表3 数据计算方法参数计算方法数据格式备注计数数据计数数据高位字×65536+计数数据低位字原码应连续读取两个寄存器组合后,方可合成计数数据计数报警上限计数报警上限高位字×65536+计数报警下限低位字原码应连续读取两个寄存器组合后,方可合成计数数据表4其他寄存器的功能说明名称含义启停状态查看寄存器00:计数器处在不计数状态01:计数器处在不计数状态5. 功能码06,单点保存:主机利用这条命令把单点数据保存到控制器的存储器.控制器也用这个功能码向主机返送信息.信息帧格式举例:控制器地址为00,保存起始地址0008的1个值.在此例中,数据保存结束后,控制器中地址为0008内的内容为02H.主机发送字节数举例从机地址1 00 发送至从机00功能码1 06 单点保存起始地址2 00 起始地址为000808保存数据2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18从机响应字节数举例从机地址1 00 来自从机00功能码1 06 单点保存起始地址2 00 起始地址为000808保存数据2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18表5 功能码06保存的数据及地址地址内容0002H设置计数报警上限低字0003H设置计数报警上限高字0008H清零模式选择寄存器0009H启停模式选择寄存器000AH工作模式选择寄存器000BH启停计数器计数000CH计数器清零表6 个别寄存器说明地址内容说明000BH启停计数器计数向寄存器写"1"启动计数写"0"停止计数.(注:启停模式选择为串口启停)000CH计数器清零向寄存器写"1" 计数器清零.(注:清零模式选择为串口清零)6.数据错误返回值:如果主机发出的数据错误,则控制器向主机回送错误信息,功能码的最高位为1,即控制器返回给主机的功能码是在主机已送的功能码上加128.从机返回的错误码的格式如下:地址码:1字节功能码:1字节(最高位为1)错误码:1字节CRC码:1字节错误码为00H6.接线说明外形尺寸及开孔尺寸外形尺寸:160×78×80控制器接线图控制器接线图FWRG与FWR 为外部清零引脚:当清零方式选择为使用外部清零时,在计数状态短接150ms,即可完成计数器清零.WSSG与WSS 为外部启停引脚:当启停方式选择为使用外部启停时,在计数状态短接150ms,即可完成计数器计数启停.INTG与INT 为脉冲输入引脚:INTG联接内部光耦的负极,INT联接内部光耦的正极OUT1与OUT2 为报警输出引脚:继电器输出时,报警为吸合.TTL电平输出时,报警为OUT2输出高,OUT1输出低.使用说明书。
CLJ-BII(D)尘埃粒子计数器说明书-交直流
目录1. 概述 ―――――――――――――――――――――――－ 12. 主要技术参数――――――――――――――――――――― 13. 工作原理 ―――――――――――――――――――――― 24. 屏幕显示说明 ―――――――――――――――――――――25. 功能说明 ―――――――――――――――――――――――7 5.1 按键说明 ―――――――――――――――――――――――――――7 5.2 画面切换 ―――――――――――――――――――――――――――8 5.3 参数设置 ―――――――――――――――――――――――――――8 5.4 测量 ――――――――――――――――――――――――――――-9 5.5 打印 ――――――――――――――――――――――――――――11 6．维护及故障修理 ――――――――――――――――――――136.1 仪器使用、存储的注意事项 ――――――――――――――――――13 6.2 常见故障与排除方法 ―――――――――――――――――――――14 附录1：GMP规定的洁净度―――――――――――――――――15 附录2：ISO规定的洁净度等级以及传统分级―――――――――-151．概述CLJ-BII(D)型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2．主要技术参数2.1 允许最大采样浓度：3.5万颗／L2.2 最小可测粒径：0.3μm2.3 粒径通道： 0.3μm、0.5μm、1.0μm、3.0μm、5μm、10.0μm六档2.4 空气采样流量：28.3L／min2.5 采样时间PE（即采样量）:0.5min~10min共20种采样时间可选（即：14.15L、28.3L、42.45L、56.6L、70.75L、84.9L…………283 L共二十种采样量可选）2.6 自净时间：≤ 20min2.7 测量方式：分手动(Man)和自动(Auto)自动测量时，房间号（Room）自动编号（1～20）每点的测量次数（Cyc）可设置（2~99）采样点数（Loc）可设置（1~99）2.8 打印方式：可自动打印，也可选择打印存储数据2.9 打印格式：分ALL、UCL二种2.10液晶屏尺寸：144mm×104mm2.11 外型尺寸：250⨯125⨯409（mm)2.12 重量：9.0kg2.13 电源：充电器输入：AC100-240V 50/60Hz输出：DC16.8V 2.0A2.14 使用环境条件温度：10℃——30℃湿度：20%——75%大气压力：86kPa——106kPa3. 工作原理本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。
粒子计数器操作规程
编号文件名称粒子计数器操作规程版本 A1.目的本规程用于指导品质部人员正确操作CLJ-A3016型粒子计数器。
2.适用范围适用于车间粒子监测用的CLJ-A3016型粒子计数器。
3.主要计数参数3.1 外形尺寸 200*260*120mm(宽*深*高)3.2 质量 2.8kg3.3 最大功耗 30W3.4 供电电源内置锂聚合物充电电池，充电器：AC110-220V±10%3.5 粒径通道 0.3、0.5 、1、3、5、10（um）3.6 采样流量 2.83L/min3.7 使用环境温度：10℃--30℃湿度：20%--75% 大气压力：86kPa—106kPa3.8 允许最大采样浓度 35000颗/L(尘埃颗粒粒径不大于0.5um),采样空气中不得含有酸碱等腐蚀性气体3.9 自净时间≤10min4. 操作流程4.1 打开仪器按下开/关键。
将出现三秒开机画面，之后界面显示设备商联系方式、型号、固件版本号。
4.2 预热时间在使用CLJ-A3016型粒子计数器取样前推荐对仪器进行5分钟预热。
预热期间使光学达到稳定温度，该操作将使结果更可靠。
4.3 在默认屏幕下选择右侧的中英文版本，轻触屏幕显示主菜单。
主菜单（测量按钮）各个参数描述如下：4.3.1 测量按键：测量各个粒径的粒子的个数编号文件名称粒子计数器操作规程版本 A周期数据：显示周期内各个粒径的粒子的个数（周期设置60秒，2.83L/min即0.1立方英尺）立方米：显示周期内各个粒径的粒子的个数单位是立方米FT3 : 显示周期内各个粒径的粒子的个数单位是立方英尺观察：打√代表可以实时查看各个粒径的个数。
否则不能实时显示。
存储：打√代表数据存储状态，测试后的数据可以存储。
打印：打√代表打印状态，测试后数据直接打印出结果。
状态后的绿色按钮，测试开关键。
点击后测试开始。
4.4 置信度：UCL测试（自动判断洁净室等级）标准框选择：1.ISO 2.209E 3.静态 4.动态四种标准任选一种作为判断等级的标准，其他同测量按键4.5 设置日期:设置仪器日期编号文件名称粒子计数器操作规程版本 A周期：设置采样周期，可在1秒—12小时之间选择。
计数器的功能
计数器的功能计数器是一种常见的电子器件，用于对事件进行计数。
它的主要功能就是记录和显示累加的次数。
计数器可以用于各种场合，比如工业生产流水线上的产量计数、汽车里程计数、电梯乘客计数等等。
下面将详细介绍计数器的功能及其应用。
首先，计数器的基本功能是计数。
它可以在每次检测到一个事件发生时自动加1，从而实现累计计数的功能。
计数器可以通过电子脉冲、光脉冲、机械振子等方式进行触发计数，并且可以选择计数范围和计数方向。
其次，计数器还可以进行计数控制。
它可以设置计数范围，当计数达到设定值时，可以触发报警或执行其他操作。
比如，在工业生产中，当产量达到预设值时，计数器可以触发信号，控制下一步的生产流程。
此外，计数器还可以设置计数方向，可以实现正向计数和反向计数。
正向计数适用于递增的计数场景，比如统计进货数量；而反向计数适用于递减的计数场景，比如统计库存剩余。
此外，计数器还可以具备数据存储和显示功能。
一般情况下，计数器会配备数码管、液晶屏等显示装置，用于显示当前的计数值。
同时，计数器还可以将计数数据存储在内部存储器中，以便后续分析和处理。
这样，即使断电或重启，计数数据也能得到保留。
最后，计数器还可以与其他电子设备进行通信，并实现数据传输和控制。
比如，计数器可以通过串行总线、并行总线等接口与PLC（可编程逻辑控制器）或电脑进行连接，实现远程监控、数据采集和控制操作。
这样，在工业自动化和物联网应用中，计数器可以作为一个重要的组成部分。
总结起来，计数器的功能主要包括计数、计数控制、数据存储和显示以及与其他设备的通信。
通过这些功能，计数器可以广泛应用于各种领域，如生产制造、交通运输、仓储管理等。
计数器的稳定可靠性和高精度，使其成为许多行业必不可少的工具。
电子计数器基本原理和功能介绍
电子计数器基本原理和功能介绍电子计数器(electronic counter)利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
电子计数器是其他数字化仪器的基础。
在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。
电子计数器的优点是测量精度高、量程宽、功能多、操作简单、测量速度快、直接显示数字，而且易于实现测量过程自动化，在工业生产和科学实验中得到广泛应用。
工作原理和基本功能图为电子计数器的基本结构。
由B通道输入频率为fB的经整形的信号控制闸门电路,即以一个脉冲开门,以随后的一个脉冲关门。
两脉冲的时间间隔(TB)为开门时间。
由A通道输入经整形的频率为fA的脉冲群在开门时间内通过闸门，使计数器计数，所计之数N＝f A·TB。
对A、B通道作某些选择，电子计数器可具有以下三种基本功能。
①频率测量：被测信号从A通道输入，若TB为1秒，则读数N 即为以赫为单位的频率fA。
由晶体振荡器输出的标准频率信号经时基电路适当分频后形成闸门时间信号而确定TB之值。
②周期或时间间隔测量：被测信号由B信道输入，控制闸门电路，而A通路的输入信号是由时基电路提供的时钟脉冲信号。
计数器计入之数为闸门开放时间，亦即被测信号的周期或时间间隔。
③累加计数：由人工触发开放闸门,计数器对A通道信号进行累加计数。
在这些功能的基础上再增加某些辅助电路或装置，计数器还可完成多周期平均、时间间隔平均、频率比值和频率扩展等功能。
电子计数器性能指标主要包括：频率、周期、时间间隔测量范围、输入特性（灵敏度、输入阻抗和波形）、精度、分辨度和误差（计数误差、时基误差和触发误差）等。
电子计数器按功能可分三类。
1、通用计数器是利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
通用计数器是其他数字化仪器的基础。
在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。
PMS尘埃粒子计数器
具体结构
具体工作原理
图1表示了尘埃粒子计数器的具体工作原理: 来自 光源的光线被透 镜组 1聚焦于测量腔内;当空气中的每一个粒子快速地通过测量腔时; 便把人射光散射一次; 形成一个光脉冲信号 这一光信号经过透镜组 2被送到光检测器; 正比地转换成电脉冲信号; 再经过仪器电子线路 的放大 甄别; 拣出需要的信号; 通过计数系统显示出来
具体请参考sop： pms在线粒子监控系统标准操作程 序
注意事项导致其报警； 导报告时 ;如跳出 not data found 窗口 可能原因和解决方法如下:
未点批号 点上即可
输入批号错误 重新检查
生产人员未建批号
不点批号;直接导出即可 打印报告上需备注批号
PMS尘埃粒子计数器
美国PMS公司生产
介绍
尘埃粒子计数器是用来测量空气中微粒的数量及大小 的仪器; 从而为空气洁净度的评定提供依据 广泛应用 于医药 电子 精密机械 彩管制造 微生物等行业中;实 现对各种洁净等级的工作台 净化室 净化车间的净化 效果 洁净级别进行监控;以确保产品的质量
光散射式尘埃粒子计数器原 理
导报告时;如跳出 maimum number of samples exceeded:10000 窗口 超过最大样本数
原因：导的报告时间过长 解决方法：分段导出
法规要求
中国GMP规定:每个采样点采样量不得少于1立方米
我们采样器采样速率：28 3L/min1000L÷28 3L=35min;所以 某大小粒子报警时我们得统计前35min的粒子之和;在将其除以35 即得出此时洁净区换算后的粒子 然后将其与上表中的法规要求相 比较;得出粒子是否超标；如果超标;则按sop要求自净法规：生产 操作全部结束;操作人员撤出生产现场并经1520分钟自净35后;再 算当前的粒子数;达到表中相应的静态标准后方可生产
智能计数器说明书
智能计数器说明书1.性能指标计数范围:999999计数频率:0-1000HZ输入电压:220V AC±5%输出形式(可选):TTL电平输出继电器输出通讯模式:支持RS485接口基于MODEM-BUS协议波特率1200bit/s-9600bit/s功能特点:三种清零方式三种启停计数方式四种工作模式停止计数时数据保存支持多机通讯与控制2.工作模式工作模式1:当计数达到计数上限时,计数器停止计数,输出报警信号.工作模式2:当计数达到计数上限时,计数器继续计数,输出报警信号.工作模式3:当计数达到计数上限时,计数器自动清零,同时输出报警信号.(注:报警信号只维持10ms 左右.)工作模式4:不停止计数,每间隔计数报警上限的整数倍时,输出报警信号.(注:报警信号只维持10ms 左右.)3.键盘操作说明面板键盘有四个键,可完成控制器的功能设置与工作模式的转换.复位键:当系统死机或工作不正常时,可以按压复位键强制计数器复位.设置键:按压设置键进行页选择,每一页代表一项功能项.上下键:在设置状态时,完成数据的修改.下键与设置键组合:在计数状态时,可完成计数器清零.上键:在计数状态时,可完成启停计数器计数.按压设置键可以使计数器进入设置状态.在计数器为设置状态时,不按任何键2S后,计数器返回计数状态.计数器共有6个设置页.计数器第二行的两位LED表示哪一个设置页.1)清零方式选择:按压设置键直到功能页显示1.后, 按压上下↑或↓可加减设置值.00:表示使用手动清零.即在计数状态时,按压下键与设置键组合完成计数器清零. 01:表示使用外部引脚清零.即在计数状态时,将FWR与FERG短接150ms即可完成计数器清零.02:表示使用串口清零.即在计数状态时,由上位机发送清零命令,即可完成计数器清零.2)计数器启停方式选择:按压设置键直到功能页显示2.后, 按压上下↑或↓可加减设置值.00:表示使用手动启停.即在计数状态时,按压上键即可启停计数器计数.01:表示使用外部引脚启停.即在计数状态时,将WSS与WSSG短接150ms即可启停计数器计数.02:表示使用串口启停.即在计数状态时,由上位机发送启停命令,即可启停计数器计数.3)工作方式选择:按压设置键直到功能页显示3.后, 按压上下↑或↓可加减设置值.00:使用工作模式1.01:使用工作模式2.02:使用工作模式3.03:使用工作模式4.4)波特率选择:按压设置键直到功能页显示4.后, 按压上下↑或↓可加减设置值.00:1200 bit/s01:2400 bit/s02:4800 bit/s03:2400 bit/s5)地址设置按压设置键直到功能页显示5.后, 按压上下↑或↓可加减设置值.地址设置范围: 00-2556)计数报警上限设置按压设置键直到功能页显示6.后, 按压上下↑或↓可加减设置值.计数报警上限设置范围:000001-99999994.外观说明产品外观见图1.图15.通讯说明控制器采用RS-485总线,协议符合ModBus RTU规约.数据传输均采用8位数据位,1位停止位,无奇偶校验位.波特率可设为1200-9600 bit/s. 通讯传送分为独立的信息头,和发送的编码数据.以下的通讯传送方式定义与RTU通讯规约相兼容:编码8位二进制起始位1位数据位8位奇偶校验位无停止位1位错误校检CRC(冗余循环码)初始结构= >=4字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校检= 16位CRC码结束结构= >=4字节的时间地址码:地址码为通讯传送的第一个字节.这个字节表明由用户设定地址码的从机将接收由主机发送来的信息.并且每个从机都有具有唯一的地址码,并且响应回送均以各自的地址码开始.主机发送的地址码表明将发送到的从机地址,而从机发送的地址码表明回送的从机地址.功能码:通讯传送的第二个字节.ModBus通讯规约定义功能号为1到127.本控制器利用其中的一部分功能码.作为主机请求发送,通过功能码告诉从机执行什么动作.作为从机响应,从机发送的功能码与从主机发送来的功能码一样,并表明从机已响应主机进行操作.如果从机发送的功能码的最高位(比如功能码大于127),则表明从机没有响应操作或发送出错.数据区:数据区是根据不同的功能码而不同.CRC码:二字节的错误检测码.当通讯命令发送至仪器时,符合相应地址码的设备接通讯命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务;然后把执行结果返送给发送者.返送的信息中包括地址码,执行动作的功能码,执行动作后结果的数据以及错误校验码.如果出错就不发送任何信息.1.结构:地址码功能码数据区校验码8位8位N × 8or16位16位2.信息帧格式:地址码:地址码是信息帧的第一字节(8位),从0到255.这个字节表明由用户设置地址的从机将接收由主机发送来的信息.每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送.当从机回送信息时,相当的地址码表明该信息来自于何处.功能码:主机发送的功能码告诉从机执行什么任务.表2列出的功能码都有具体的含义及操作. 表1 功能码代码含义操作03读取数据读取当前寄存器内一个或多个二进制值06重置单一寄存器把设置的二进制值写入单一寄存器(3)数据区:数据区包含需要从机执行什么动作或由从机采集的返送信息.这些信息可以是数值,参考地址等等.例如,功能码告诉从机读取寄存器的值,则数据区必需包含要读取寄存器的起始地址及读取长度.对于不同的从机,地址和数据信息都不相同.(4) 错误校验码:主机或从机可用校验码进行判别接收信息是否出错.有时,由于电子噪声或其它一些干扰,信息在传输过程中会发生细微的变化,错误校验码保证了主机或从机对在传送过程中出错的信息不起作用.这样增加了系统的安全和效率.错误校验采用CRC-16校验方法.CRC码低字节在前.注:信息帧的格式都基本相同:地址码,功能码,数据区和错误校验码.3.错误校验参与冗余循环码(CRC)计算的包括:地址码,功能码,数据区的字节.冗余循环码包含2个字节,即16位二进制.CRC码由发送设备计算,放置于发送信息的尾部.接收信息的设备再重新计算接收到信息的CRC码,比较计算得到的CRC码是否与接收到的相符,如果两者不相符,则表明出错.CRC码的计算方法是,先预置16位寄存器全为1.再逐步把每8位数据信息进行处理.在进行CRC码计算时只用8位数据位,起始位及停止位,如有奇偶校验位的话也包括奇偶校验位,都不参与CRC码计算.在计算CRC码时,8位数据与寄存器的数据相异或,得到的结果向低位移一字节,用0填补最高位.再检查最低位,如果最低位为1,把寄存器的内容与预置数相异或,如果最低位为0,不进行异或运算.这个过程一直重复8次.第8次移位后,下一个8位再与现在寄存器的内容相异或,这个过程与以上一样重复8次.当所有的数据信息处理完后,最后寄存器的内容即为CRC码值.计算CRC码的步骤为:(1).预置16位寄存器为十六进制FFFF(即全为1).称此寄存器为CRC寄存器;(2).把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;(3).把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位(注意:这时的最低位指移位前的最低位,不是移位后的最低位);(4).如果最低位为0:重复第3步(再次移位)如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;(5).重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;(6).重复步骤2到步骤5,进行下一个8位数据的处理;(7).最后得到的CRC寄存器即为CRC码.4. 功能码03,读取点和返回值:利用通讯命令,可以进行读取点("保持寄存器") 或返回值("输入寄存器" ).一次最多可读取寄存器数是15.由于一些可编程控制器不用功能码03,所以功能码03被用作读取点和返回值.从机响应的命令格式是从机地址,功能码,数据区及CRC码.数据区的数据都是每二个字节高位在前,CRC码低位在前高位在后.信息帧格式举例:从机地址为00,起始地址0008H的1个寄存器. 此例中寄存器数据地址为:地址数据0008 02H主机发送字节数举例从机地址1 00 发送至从机00功能码1 03 读取寄存器起始地址2 00 起始地址为000808读取点数2 00 读取1个寄存器01CRC码2 04 由主机计算得到的CRC码19从机响应字节数举例从机地址1 00 来自从机00功能码1 03 读取寄存器读取字节数1 02 寄存器字节总数寄存器数据2 0002 地址为0008内的内容CRC码2 04 由从机计算得到的CRC码45表2 功能码03读取的数据及地址地址内容地址内容地址内容0000H计数数据低位字0005H系统保留000AH工作模式选择寄存器0001H计数数据高位字0006H系统保留000BH启停状态查看寄存器0002H设置计数报警上限低字0007H系统保留0003H设置计数报警上限高字0008H清零模式选择寄存器0004H系统保留0009H启停模式选择寄存器表3 数据计算方法参数计算方法数据格式备注计数数据计数数据高位字×65536+计数数据低位字原码应连续读取两个寄存器组合后,方可合成计数数据计数报警上限计数报警上限高位字×65536+计数报警下限低位字原码应连续读取两个寄存器组合后,方可合成计数数据表4其他寄存器的功能说明名称含义启停状态查看寄存器00:计数器处在不计数状态01:计数器处在不计数状态5. 功能码06,单点保存:主机利用这条命令把单点数据保存到控制器的存储器.控制器也用这个功能码向主机返送信息.信息帧格式举例:控制器地址为00,保存起始地址0008的1个值.在此例中,数据保存结束后,控制器中地址为0008内的内容为02H.主机发送字节数举例从机地址1 00 发送至从机00功能码1 06 单点保存起始地址2 00 起始地址为000808保存数据2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18从机响应字节数举例从机地址1 00 来自从机00功能码1 06 单点保存起始地址2 00 起始地址为000808保存数据2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18表5 功能码06保存的数据及地址地址内容0002H设置计数报警上限低字0003H设置计数报警上限高字0008H清零模式选择寄存器0009H启停模式选择寄存器000AH工作模式选择寄存器000BH启停计数器计数000CH计数器清零表6 个别寄存器说明地址内容说明000BH启停计数器计数向寄存器写"1"启动计数写"0"停止计数.(注:启停模式选择为串口启停)000CH计数器清零向寄存器写"1" 计数器清零.(注:清零模式选择为串口清零)6.数据错误返回值:如果主机发出的数据错误,则控制器向主机回送错误信息,功能码的最高位为1,即控制器返回给主机的功能码是在主机已送的功能码上加128.从机返回的错误码的格式如下:地址码:1字节功能码:1字节(最高位为1)错误码:1字节CRC码:1字节错误码为00H6.接线说明外形尺寸及开孔尺寸外形尺寸:160×78×80控制器接线图控制器接线图FWRG与FWR 为外部清零引脚:当清零方式选择为使用外部清零时,在计数状态短接150ms,即可完成计数器清零.WSSG与WSS 为外部启停引脚:当启停方式选择为使用外部启停时,在计数状态短接150ms,即可完成计数器计数启停.INTG与INT 为脉冲输入引脚:INTG联接内部光耦的负极,INT联接内部光耦的正极OUT1与OUT2 为报警输出引脚:继电器输出时,报警为吸合.TTL电平输出时,报警为OUT2输出高,OUT1输出低.使用说明书。
ct4s-1p计数器说明书
ct4s-1p计数器说明书一.产品概述CT4S-1P计数器是一款高性能、可靠稳定的计数器，广泛应用于工业自动化领域。
其具有高精度计数、可编程设置、触摸屏操作等特点，可满足各种计数控制需求。
二.产品特点1.高精度计数：CT4S-1P计数器采用先进的技术和高质量的元器件，能够实现精确计数，最小计数单位可达0.0012.可编程设置：用户可以根据实际需要，自定义计数范围、警报设置、计数方式等参数，满足不同应用场景的需求。
3.触摸屏操作：CT4S-1P计数器配备了高灵敏度触摸屏，可以直观、便捷地进行设置和操作，大大提高了用户使用的便利性。
4.多种输入方式：支持多种输入方式，包括脉冲输入、光电开关输入、手动输入等，适应不同的计数控制需求。
5.易于安装：CT4S-1P计数器具有紧凑的外形设计和方便的安装孔位，可以轻松安装在各种设备中。
三.技术参数1.输入电压：AC110-240V2.输入信号：脉冲信号、开关信号3.输出信号：继电器输出、电平输出5.计数方式：正向计数、反向计数、累计计数6.计数精度：0.0017. 外观尺寸：128mm * 96mm * 65mm四.使用说明1.电源接入：将CT4S-1P计数器插头插入相应电源插座，确保输入电压符合产品要求。
2.输入信号接入：根据实际需求选择适当的输入信号接口，并将输入信号线连接到对应接口上。
3.参数设置：按下触摸屏上的设置按钮，进入设置界面，可以设置计数范围、警报值、计数方式等参数。
4.计数操作：按下启动按钮，计数器开始计数，触摸屏上的显示会随着计数的增加而变化。
可以通过停止按钮停止计数，或者通过清零按钮将计数器清零。
5.输出控制：可以根据需要选择输出方式，通过触摸屏上的设置按钮进入设置界面，选择继电器输出或电平输出，并设置相应的参数。
五.注意事项1.安装前请确保输入电压符合产品要求，接线正确可靠。
2.请避免计数器与强磁场、高温、湿度较大的环境直接接触。
3.在调整设置参数时，请确保机器停止工作，以免发生意外。
自动计数机操作规程(3篇)
第1篇一、概述自动计数机是一种用于自动统计物品数量的设备，广泛应用于生产、物流、零售等行业。
为确保操作人员正确、安全地使用自动计数机，特制定本操作规程。
二、操作前的准备1. 检查设备外观：确保计数机无损坏，各部件齐全，电源线、数据线等连接正常。
2. 确认电源电压：确保设备接入的电源电压符合设备要求。
3. 清理工作区域：保持工作区域整洁，避免杂物影响计数机运行。
三、操作步骤1. 开机：将计数机电源线插入电源插座，按下开机按钮，待设备启动完毕。
2. 调整计数模式：根据计数需求，选择合适的计数模式（如计数、累加、减去等）。
3. 设定计数范围：根据物品数量，设定计数范围，确保计数准确。
4. 放置物品：将待计数的物品放置在计数机上，确保物品平稳、整齐。
5. 开始计数：按下开始按钮，计数机开始自动计数，操作人员观察计数结果。
6. 检查计数结果：在计数过程中，操作人员需随时检查计数结果，确保准确无误。
7. 结束计数：完成计数后，按下停止按钮，计数机停止工作。
8. 数据导出：如需将计数数据导出，连接数据线，选择导出格式，将数据导出到电脑或其他设备。
四、操作注意事项1. 操作人员需熟悉设备操作流程，确保正确操作。
2. 严禁在设备运行过程中添加、移除物品，以免影响计数准确性和设备安全。
3. 操作过程中，如发现设备异常，立即停机检查，待问题解决后再继续操作。
4. 严禁私自拆卸、改装设备，如需维修，请联系专业人员进行。
5. 操作结束后，关闭设备电源，清理工作区域，保持设备整洁。
五、维护与保养1. 定期检查设备外观，确保无损坏。
2. 保持计数机内部清洁，定期清理计数机内部积尘。
3. 定期检查电源线、数据线等连接线，确保连接牢固。
4. 如设备出现故障，请及时联系专业人员进行维修。
