管道防腐 覆盖层
钢质管道内壁腐蚀及防腐层.doc

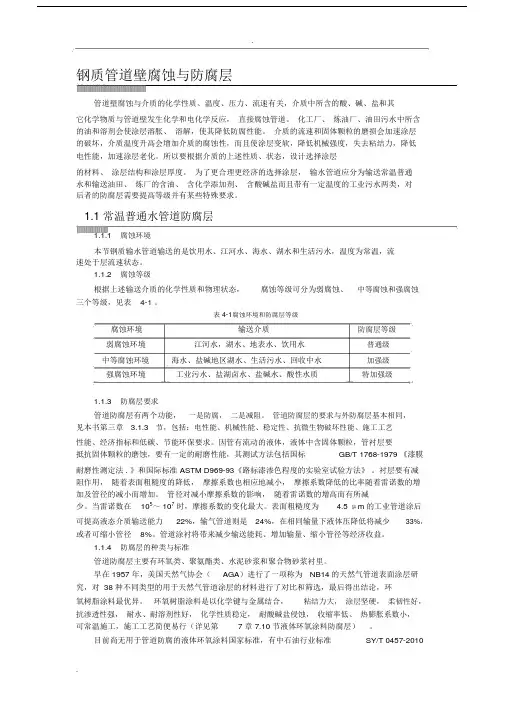

.钢质管道壁腐蚀与防腐层管道壁腐蚀与介质的化学性质、温度、压力、流速有关，介质中所含的酸、碱、盐和其它化学物质与管道壁发生化学和电化学反应，直接腐蚀管道。
化工厂、炼油厂、油田污水中所含的油和溶剂会使涂层溶胀、溶解，使其降低防腐性能。
介质的流速和固体颗粒的磨损会加速涂层的破坏，介质温度升高会增加介质的腐蚀性，而且使涂层变软，降低机械强度，失去粘结力，降低电性能，加速涂层老化。
所以要根据介质的上述性质、状态，设计选择涂层的材料、涂层结构和涂层厚度。
为了更合理更经济的选择涂层，输水管道应分为输送常温普通水和输送油田、炼厂的含油、含化学添加剂、含酸碱盐而且带有一定温度的工业污水两类，对后者的防腐层需要提高等级并有某些特殊要求。
1.1 常温普通水管道防腐层1.1.1腐蚀环境本节钢质输水管道输送的是饮用水、江河水、海水、湖水和生活污水，温度为常温，流速处于层流速状态。
1.1.2腐蚀等级根据上述输送介质的化学性质和物理状态，腐蚀等级可分为弱腐蚀、中等腐蚀和强腐蚀三个等级，见表4-1 。
表 4-1腐蚀环境和防腐层等级腐蚀环境输送介质防腐层等级弱腐蚀环境江河水，湖水、地表水、饮用水普通级中等腐蚀环境海水、盐碱地区湖水、生活污水、回收中水加强级强腐蚀环境工业污水、盐湖卤水、盐碱水、酸性水质特加强级1.1.3防腐层要求管道防腐层有两个功能，一是防腐，二是减阻。
管道防腐层的要求与外防腐层基本相同，见本书第三章 3.1.3节，包括：电性能、机械性能、稳定性、抗微生物破坏性能、施工工艺性能、经济指标和低碳、节能环保要求。
因管有流动的液体，液体中含固体颗粒，管衬层要抵抗固体颗粒的磨蚀，要有一定的耐磨性能，其测试方法包括国标GB/T 1768-1979 《漆膜耐磨性测定法 . 》和国际标准 ASTM D969-93《路标漆渗色程度的实验室试验方法》。
衬层要有减阻作用，随着表面粗糙度的降低，摩擦系数也相应地减小，摩擦系数降低的比率随着雷诺数的增加及管径的减小而增加。
管道外壁防腐

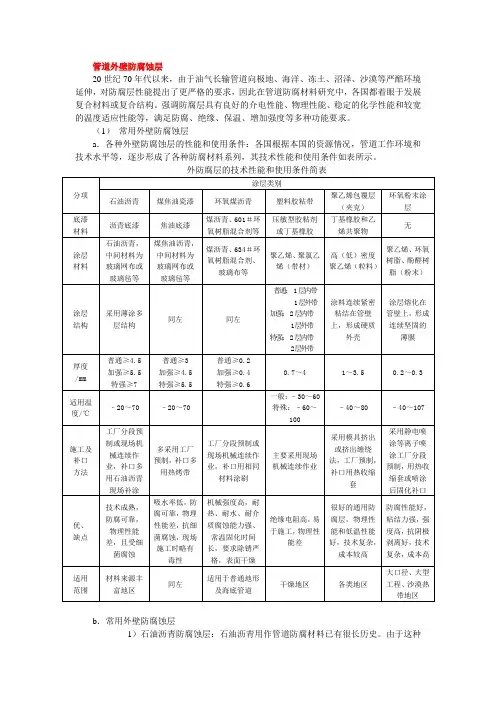

管道外壁防腐蚀层20世纪70年代以来，由于油气长输管道向极地、海洋、冻土、沼泽、沙漠等严酷环境延伸，对防腐层性能提出了更严格的要求，因此在管道防腐材料研究中，各国都着眼于发展复合材料或复合结构。
强调防腐层具有良好的介电性能、物理性能、稳定的化学性能和较宽的温度适应性能等，满足防腐、绝缘、保温、增加强度等多种功能要求。
（1）常用外壁防腐蚀层a．各种外壁防腐蚀层的性能和使用条件：各国根据本国的资源情况，管道工作环境和技术水平等，逐步形成了各种防腐材料系列，其技术性能和使用条件如表所示。
外防腐层的技术性能和使用条件简表b．常用外壁防腐蚀层1）石油沥青防腐蚀层：石油沥青用作管道防腐材料已有很长历史。
由于这种材料具有来源丰富、成本低、安全可靠、施工适应性强等优点，在我国应用时间长、使用经验丰富、设备定型，不过和其他材料相比，已比较落后。
其主要缺点是吸水率大，耐老化性能差，不耐细菌腐蚀等。
2）煤焦油瓷漆防腐蚀层：煤焦油瓷漆（煤沥青）具有吸水率低、电绝缘性能好。
抗细菌腐蚀等优点，即使在新型塑料防腐蚀层迅猛发展的近30年，美国油、气管道使用煤焦油瓷漆仍占约半数。
目前我国只在小范围内使用，有待进一步推广。
主要原因是热敷过程毒性较大，操作时须采取劳动保护措施。
3）环氧煤沥青防腐蚀层：由环氧树脂、煤沥青、固化剂及防锈颜料所组成的环氧煤沥青所组成的环氧煤沥青涂料，具有强度高、绝缘好、耐水、耐热、耐腐蚀介质、抗菌等性能，适用于水下管道及金属结构防腐。
同时具有施工简单（冷涂工艺）、操作安全、施工机具少等优点，目前已在国内油气管道推广应用。
不过这种防腐蚀层属于薄型涂层，总厚度小于1mm，对钢管表面处理、环境温度、湿度等要求很严，稍有疏忽就会产生针孔，因此施工中应特别注意。
4）塑料胶粘带防腐蚀层：在制成的塑料带基材上（一般为聚乙烯或聚氯乙烯，厚0.3mm左右），涂上压敏型粘合剂（厚0.1mm左右）即成压敏型胶粘带，是目前使用较为普遍的类型。
钢管三层PE特加强级防腐
3PE特加强级防腐钢管: 管道三层PE防腐结构：第一层环氧粉末（FBE＞100um）；第二层胶粘剂（AD）170～250um；第三层聚乙烯（PE）2.5～3.7mm。
三种材料融为一体，并与钢管牢固结合形成优良的防腐层。
3PE防腐(三层聚乙烯)工艺是上世纪90年代后期从国外引进的先进防腐技术，它的全称为熔结环氧/挤塑聚乙烯结构防护层。
3PE防腐技术综合了环氧涂层与挤压聚乙烯两种防腐层的优良性能，将环氧涂层的界面特性和耐化学特性与挤压聚烯防腐层的机械保护特性等优点结合起来，从而显著改善了各自的性能。
其特点:机械强度高、耐磨损、耐腐蚀、耐热、耐冷、可应用于150度介质中，在寒冷地带均适应。
因此，3PE防腐层是理想的埋地管线外防护层。
据权威部门检测，用3PE防腐技术的埋地管道寿命可长达50年。
2PE防腐(二层聚乙烯)管道二层PE防腐结构,第一层胶粘剂（AD）,第二层聚乙烯（PE）,二种材料融为一体,各层厚度同三层PE相同. 由此看出区别在于：3PE防腐多了一个环氧粉末层，而环氧粉末耐腐蚀性能好、力学性能好、抗阴极剥离强，虽然它有表面处理严格、耐候性差、吸水率偏高等优点，但它适用于埋地管道海底管道，包覆层厚度仅为0.3～0.5毫米，使用寿命可达40～50年。
3PE防腐钢管一防腐层对于埋地管道的寿命来说是至关重要的，同样材质的管道，有的埋在地下几十年不腐蚀，有的几年就发生泄露。
就是因为它们采用了不同的外防腐层。
聚乙烯三层结构防护层又称三层PE(3PE)，是近几年从国外引进的先进的防腐技术。
它的全称为熔结环氧/挤塑聚乙烯结构防护层，结构由以下三层组成：3PE防腐钢管二底层为熔结环氧(≥80μm);中间层为胶粘剂250μm);面层为挤塑聚乙烯(约2mm)。
防护层总厚度约1.8-3.7mm。
在三层结构中，熔结环氧粉末涂层的主要作用是：形成连续的涂膜，与钢管表面直接粘结，具有很好的耐化学腐蚀性和抗阴极剥离性能；与中间层胶粘剂的活性基团反应形成化学粘结，保证整体防腐层在较高温度下具有良好的粘结性。
架空管道外壁腐蚀及防腐层

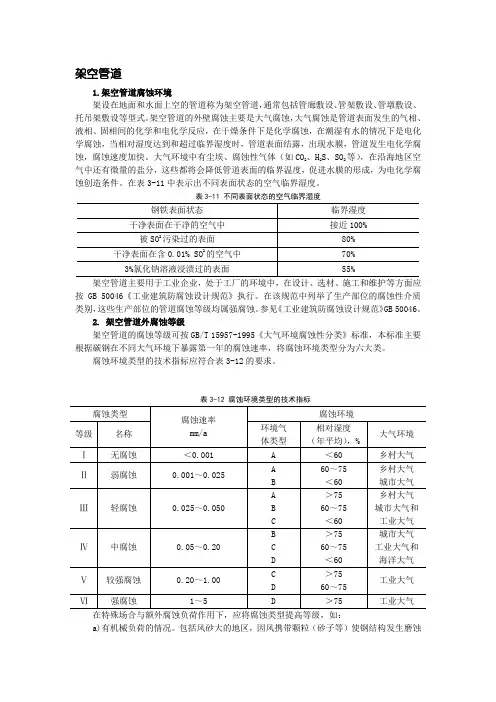

架空管道1.架空管道腐蚀环境架设在地面和水面上空的管道称为架空管道，通常包括管廊敷设、管架敷设、管墩敷设、托吊架敷设等型式。
架空管道的外壁腐蚀主要是大气腐蚀，大气腐蚀是管道表面发生的气相、液相、固相间的化学和电化学反应，在干燥条件下是化学腐蚀，在潮湿有水的情况下是电化学腐蚀，当相对湿度达到和超过临界湿度时，管道表面结露，出现水膜，管道发生电化学腐蚀，腐蚀速度加快。
大气环境中有尘埃、腐蚀性气体（如CO2、H2S、SO2等），在沿海地区空气中还有微量的盐分，这些都将会降低管道表面的临界温度，促进水膜的形成，为电化学腐蚀创造条件。
在表3-11中表示出不同表面状态的空气临界湿度。
表3-11 不同表面状态的空气临界湿度架空管道主要用于工业企业，处于工厂的环境中，在设计、选材、施工和维护等方面应按GB 50046《工业建筑防腐蚀设计规范》执行。
在该规范中列举了生产部位的腐蚀性介质类别，这些生产部位的管道腐蚀等级均属强腐蚀。
参见《工业建筑防腐蚀设计规范》GB 50046。
2. 架空管道外腐蚀等级架空管道的腐蚀等级可按GB/T 15957-1995《大气环境腐蚀性分类》标准，本标准主要根据碳钢在不同大气环境下暴露第一年的腐蚀速率，将腐蚀环境类型分为六大类。
腐蚀环境类型的技术指标应符合表3-12的要求。
表3-12 腐蚀环境类型的技术指标在特殊场合与额外腐蚀负荷作用下，应将腐蚀类型提高等级，如：a)有机械负荷的情况。
包括风砂大的地区，因风携带颗粒（砂子等）使钢结构发生磨蚀的情况和钢结构上用于人或车辆通行或有机械重负载并定期移动的表面。
b）经常有吸潮性物质沉积于钢结构表面的情况。
3. 架空管道外防腐层要求架空管道大都敷设在工厂厂区，应提高防腐层等级，防腐层的寿命与防腐层厚度的平方成正比，采用加厚的重防腐层会减缓管道的腐蚀速度。
重防腐所用的涂料均采用合成树脂为基料，加入有缓蚀作用的填料制成底漆，加入增强和隔离作用的填料制成中层漆，采用耐紫外线，耐大气老化作用的树脂作为面层漆，形成底、中、面三层复合结构。
管道防腐方法
管道防腐方法一、表面处理1.清洁：清除管道表面的污垢、油脂、氧化皮等杂质，提高涂层的附着力。
2.除锈：对管道表面进行除锈，使其表面光滑，无锈蚀和氧化皮等不良因素。
3.粗糙化：通过喷砂、打磨等方式增加管道表面的粗糙度，提高涂层的附着力。
二、涂层防腐1.涂料防腐：在管道表面涂覆一层防腐涂料，形成一层致密的保护膜，阻止腐蚀介质侵入。
2.衬里防腐：在管道内表面衬上一层耐腐蚀材料，如玻璃钢、塑料等，提高管道的耐腐蚀性能。
三、电化学保护1.外加电流法：通过外加电流的方式，使管道成为阴极，从而防止腐蚀。
2.牺牲阳极法：利用一种比管道金属更活泼的金属作为阳极，从而防止管道腐蚀。
四、防腐蚀覆盖层1.金属覆盖层：在管道表面覆盖一层耐腐蚀的金属材料，如镍、铬等，以提高管道的耐腐蚀性能。
2.非金属覆盖层：在管道表面覆盖一层非金属材料，如油漆、塑料等，防止腐蚀介质侵入。
五、阴极保护1.外加电流阴极保护：通过外加电流的方式，使管道成为阴极，从而防止腐蚀。
2.牺牲阳极阴极保护：利用一种比管道金属更活泼的金属作为阳极，从而防止管道腐蚀。
六、内部防腐1.涂料防腐：在管道内部涂覆一层防腐涂料，形成一层致密的保护膜，阻止腐蚀介质侵入。
2.衬里防腐：在管道内表面衬上一层耐腐蚀材料，如玻璃钢、塑料等，提高管道的耐腐蚀性能。
3.电化学保护：通过外加电流或牺牲阳极等方法，对管道内部进行电化学保护。
七、缓蚀剂防护1.使用缓蚀剂：在腐蚀介质中添加缓蚀剂，减缓腐蚀速率，提高管道的耐腐蚀性能。
2.定期添加缓蚀剂：根据需要定期添加缓蚀剂，以保持管道的耐腐蚀性能。
八、应力消除1.热处理：通过加热和冷却的方式消除管道中的应力，以减少应力对管道的影响。
2.振动消除：利用振动的方式消除管道中的应力，以减少应力对管道的影响。
3.其他方法：如超声波清洗、磁场处理等，也可以有效地消除管道中的应力。
九、管道保温1.保温材料：选择合适的保温材料，如聚氨酯、硅酸盐等，可以减少热损失和防止温度过低引起的冷凝现象。
燃气管道防腐层
燃气管道防腐层一、燃气管道防腐层的基本要求与规定(一)防腐层性能的基本要求根据目前的技术标准规定，新建管道都应有防腐层，防腐层又可根据其结构、厚度的不同也分为普通、加强和特加强三个级别。
对防腐层性能的基本要求是：(1)与金属有良好的黏结性。
(2)电绝缘性能好，有足够的电气强度(击穿电压)和电阻率。
(3)有良好的防水性及化学稳定性，即防腐层长期浸入电解质溶液中，不发生化学分解而失效或产生导致腐蚀管道的物质。
(4)具有足够的机械强度及韧度，即防腐层不会因施工过程中的碰撞或敷诗后受到不均衡的土壤压力而损坏。
(5)具有耐热和抗低温脆性，即防腐层在管道运行温度范围内和施工过程中不因温度过高而软化，也不会因温度过低而脆裂。
(6)耐阴极剥离性能好，能抵抗阴极析出的氢对防腐层的破坏。
(7)抗微生物腐蚀。
(8)破坏后易修复。
(9)材料价廉，便于施工。
目前，我国埋地油气管道常用的防腐层材料主要有石油沥青、煤焦油瓷漆聚乙烯胶黏带、溶结环氧粉末、聚乙烯夹克、环氧煤沥青、改性沥青热缠带及液态环氧涂料等。
沥青防腐层所用玻璃布的宽度应根据钢管直径选取。
(二)防腐层的一般规定新建管道除经充分调查表明不需要防腐层外，一般均做外防腐层，且防腐层电阻率不应小于10*Ω·m²。
埋地管道的外防腐层一般分为普通、加强和特加强三个级别。
在确定防腐层种类和等级时，应根据土壤的腐蚀性和环境因素而定，同时应考虑阴极保护的因素。
场、站、库内埋地管道及穿越铁路、公路、江河、湖泊的管道，均采用加强级防腐。
埋地管道防腐层质量评价通常使用绝缘电阻指标。
防腐层的补口补伤材料应与主体防腐材料有良好的黏结性。
补口、补伤后应达到主体防腐层的各项性能指标。
对于采用内外防腐的管道，根据所采用防腐材料的要求，必须对被保护金属首先进行相应的表面处理。
钢管的质量应符合国家有关标准的要求。
(三)钢管防腐层补伤的要求补伤处的防腐保温层等级及质量应不低于成品防腐保温管的防腐保温等级及质量。
无缝钢管防腐技术要求
钢管防腐技术要求一、管道防腐钢管的防腐按图纸要求，采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐外壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→缠玻璃丝布→面漆→面漆；内壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→第三遍面漆1、管道除锈涂底漆前管子表面应清除油垢、灰渣、铁锈、氧化铁皮。
采用喷砂除锈其质量标准达到Sa2.5级。
2、管子表面除锈后涂底漆，之间时间间隔不超过8小时，涂底漆时，基面应干燥。
底漆涂刷均匀、饱满，不得有凝块、起泡现象，管两端150～250mm范围内不得涂刷。
3、底漆表干后涂刷面漆和包扎玻璃丝布，底漆和第一遍面漆涂刷的时间间隔不超过24小时。
4、环氧煤沥青涂料采用双组份，常温固化型的涂料；玻璃丝布采用干燥、脱蜡、无捻、封边、中碱、经纬密度为10*12根/cm～12*12根/cm的玻璃丝布。
面漆涂刷后立即包扎玻璃丝布，玻璃丝布的压边宽度为30～40mm，接头搭接长度不小于100mm，各层搭接接头相互错开。
玻璃丝布油浸透率达95%以上，不得出现大于50mm*50mm的空白，管端留出150～250mm阶梯形搭茬。
5、管道接口处施工要在焊接试压合格后进行，新旧防腐压边不小于50mm，接头搭接长度不得小于100mm，接茬处应粘接牢固、严密。
6、钢管外壁涂层机构：一底两面一布两面，干膜总厚度400µm。
7、钢管内壁涂层机构：一底三面，干膜总厚度300µm。
8、外防腐施工完毕后按设计要求或«给水排水管道工程施工及验收规范»中表4.3.11中相对应的要求进行质量检测。
9、二、管道防腐检测1、涂层检查与验收：①表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其它杂物。
②涂装后的处理检查，应该是涂层颜色一致，色泽鲜明光亮，无皱皮，起泡，流挂，漏涂等缺陷。
③涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值。
管道防护层材料
管道防护层材料管道防护层常用聚乙烯包覆层。
聚乙烯是一种热塑性塑料，可作管道防护层、防腐层，具有优良的化学稳定性、电绝缘性和良好的辐射性。
缺点是机械强度不高，硬度低，工作温度一般为60～80℃，软化点在110～120℃。
工业常用挤压塑化方法来进行管道防腐或用聚乙烯胶带缠绕防腐。
涂层主要技术指标见表512～表514。
表5-12 三层防腐层厚度钢管直径/mm环氧粉末涂层/m胶黏剂层/m聚乙烯层最小厚度/mm 普通型加强型1001001502550050060～8060～8060～8060～80170～250170～250170～250170～2501.82.02.22.52.52.72.93.2表5-13 聚乙烯涂层性能项目指标试验方法拉伸强度轴向/MPa径向/MPa偏差/ ％202015GB 1040断裂延伸率/％GB 1040压痕硬度(232)℃/mm(502)℃或(702)℃/mm0.20.2表5-14 三层结构的性能项目指标试验方法剥离强度(505)℃/Ncm-1(205)℃/Ncm-1 4560阴极剥离/mm(6.0mm漏点)10(65℃48h)Q/GB 0150.10抗冲击/102Ncm5Q/GB 0150.7柔韧性聚乙烯不开裂Q/GB 0150.6聚乙烯胶黏带在管道防腐工程上应用已有多年的历史。
在世界各地不同施工条件和应用条件下，至今已有30多万公里，各地用它防腐成为埋地管道外保护主要涂层之一。
聚乙烯胶黏带管道防护体系通常由一层底胶聚乙烯胶黏带管道外防护带构成。
底胶是溶剂配制的橡胶弹性体，内层防腐带和外层防护带都是由聚乙烯薄膜与丁基橡胶黏结剂构成。
几十年的现场应用实践说明，聚乙烯胶黏带完全符合埋地管道外防腐的技术要求，防腐规范要求如下。
①涂层与管子表面必须有足够的黏结力，有效阻止水分渗透。
底胶与内层防腐带黏结4h后，黏结力0．28～0．3 MPa，可立即入管沟或水洼。
多年使用仍保留很强的黏结力。
管道内覆盖层产生的效益
管道内覆盖层产生的效益很长时间以来，人们就熟悉到管道内掩盖层具有良好的经济性，它能够耐磨损、耐机械破坏并降低清洗、过滤、清管的成本及其它清管设备的费用，确保产品纯度，防止污染，极大地降低了维护费用，使管内壁不会造成沉淀物的聚积(如垢或石蜡)，能增加输量。
1967年美国国家标准局的腐蚀的方方面面报告估量，由于水管内壁锈蚀的堵塞所需的额外泵动力成本每年就达四千万美元。
1．增加自然气的输量由于内掩盖层表面的粗糙度削减了摩擦阻力，使自然气或液体更简单在管内流淌，从而提高了输送效率，增加了输量。
用于自然气管道内壁的这类减阻型涂膜较薄，干膜厚度为37～75m，通常在表面处理达Sa2．5级的表面上喷涂。
1953年，北美自然气管线首次采纳减阻内涂技术，管径500mm，使用了美国COPON讨论联合体开发出一种具有特别表面粗糙度，能有助于介质流淌，提高输量的涂料，这在实际应用中已得到证明，很多文献作了详细的阐述。
在当时使用了上述涂料，5年内进行定期跟踪检查，后因没有发觉任何问题，所以没有再连续检测。
目前减阻内涂技术已被大家所接受，尤其被自然气输送公司所采纳，事实上，从初期在北美消失，直至现在在欧洲及其它国家广泛应用，减阻内掩盖层也已成为管道的标准技术。
H．G．Fasold博士及H．N．Wahle于1993年发表的文章中提出了输送量提高14％～21%的数据。
并指出：这种内掩盖层自20世纪60年月末以来始终被北欧和北美的很多自然气公司所采纳，大部分用于较大管径的管线，获得了上述比例的增量，而投资量增加相对较小(少于2％)。
实际拉测表明，自然气管线上使用内掩盖层具有以下的经济效益。
(1)可提高输量4％～8％，很多国家应用实例表明均能维持这一比例，这实际上已有肯定裕度，一般认为能提高1％，采纳内掩盖层就已值得了。
(2)可在管道敷设前供应爱护，以保证没有腐蚀物影响表面粗糙度，污染介质。
(3)敷设后可便利快捷地清洁管道内部，水压试验后由于内表面光滑能快速干燥。
管道防腐——精选推荐
管道防腐第五章管道防腐第⼀节基础资料1、管道沿线的⼟壤腐蚀性输⽓管道西起涩北⼀号⽓⽥，东⾄格尔⽊市，全长约188.56Km。
管道经过地段为波状平原、盐湖平原、湖积冲积平原及冲积扇平原。
地下⽔位较浅，易溶盐含量较⾼，多属超氯盐渍⼟及卤⽔，部分地段属硫酸盐渍⼟，对钢铁及钢筋混凝⼟有强腐蚀。
各地段的⼟壤电阻率为：波状平原：2~20Ω.m盐湖平原：0.9~3Ω.m湖积冲积平原和冲积扇平原：0.9~18Ω.m各地段⼟壤的PH值为7.4，最⾼为8.5。
通过⼟壤和地层⽔的化学分析，对管道的腐蚀主要以盐浓差腐蚀、⽣物腐蚀、微电池腐蚀和植物根系穿透为主，都有很强的腐蚀破坏性。
全线属强腐蚀环境。
其中以盐湖地区对管道的腐蚀最强，属超强腐蚀区。
因此对管道防腐材料的筛选和防腐结构的设计显得极为重要。
2、输送天然⽓的⼯艺条件1)涩北⼀号⽓⽥天然⽓物性如下：CH4 97.72~99.9%C2H6 0.06~0.09%C3H8 0.01~0.07%N2 0.06~2.18%H2S <20mg/m3密度(标准状态):0.6897Kg/m3相对密度: 0.564爆炸上限: 14.667%爆炸下限: 4.887%⽔露点 : -15℃烃露点 : -80℃2)⼯艺条件：⼯作压⼒：起点4.5Mpa终点1.0Mpa设计压⼒：起点6.4Mpa⼯作温度：0~30℃设计温度：-15~60℃3、⼯艺站场的分布和电源状况管道全线⾃然交通条件差，基本上属⽆⼈居住区。
只在距涩北⾸站90Km处设中间清管站⼀座，格尔⽊末站⼀座。
沿线设线路截断阀室9座。
管线穿越青臧铁路⼀处，穿越铁路专⽤线⼀处；穿越215国道⼀处；穿越其它公路⼆处；穿越卤渠四处；穿越河系、沼泽、泊塘⼀处，宽约45Km。
⾸站末站具备可靠电源，中间站属⽆电源区。
4、管道概况本⼯程管材选⽤X65双⾯螺旋缝埋弧焊钢管，⼀、三级地区管线规格为?610×6.5，四级地区管线规格为?610×7.9 。
埋地管道防腐层涂敷施工
埋地管道防腐层涂敷施工6.1一般规定6.1.1 埋地管道外防腐层的结构和防腐级别必须符合设计要求。
6.1.2 当设计没有规定时，应根据土壤的腐蚀程度、防腐层（石油沥青、环氧煤沥青、聚乙烯胶带、重防腐涂料）性能及防腐件的重要程度选择防腐层等级。
防腐层等级可参照表6.1.2进行选择。
防腐层等级的选择表6.1.2注：场、站、库内埋地管道，及穿越铁路、公路、江河、湖泊的管道，均应用特加强级防腐。
6.1.3 埋地管道防腐蚀应做好隐蔽工程记录，必须在下沟回填土前验收签字确认。
6.1.4 石油沥青防腐层适用于输送介质温度80℃以下的埋地钢质管道，不宜敷设在水下、沼泽或芦苇地带。
6.1.5 环氧煤沥青防腐层最高使用温度110℃，挤压聚乙烯防腐层最高使用温度为70℃。
6.1.6 施工时，钢管表面温度应高于露点3℃以上，空气相对湿度应低于80%。
如无有效措施、雨、雪、雾及大风天气条件下，应停止防腐层的露天施工。
6.1.7挤压聚乙烯防腐管，由于是由生产厂家涂敷出厂。
本标准仅对现场施工中的补口、补伤及检验提出规定。
6.2 埋地管道防腐层与等级结构6.2.1 埋地管道外防腐层分为三级和相应的三种结构，石油沥青防腐层等级与结构应符合表6.2.1规定。
石油沥青防腐层等级与结构表6.2.16.2.2 环氧煤沥青防腐层等级与结构应符合表6.2.2的规定。
环氧煤沥青防腐层等级与结构表6.2.2注1：“面漆、玻璃布、面漆”应连续涂敷，也可用一层浸满面漆的玻璃代替。
2：《石油化工企业设备与管道涂料防腐蚀技术规范》SH3022—1999,防腐层结构普通防腐为4油3布，涂层总厚度0.4mm；加强防腐为5油4布，涂层总厚度0.55mm；特加强防腐为6油5布，涂层总厚度0.6mm。
3:《化工设备、管道外防腐设计规定》HG/T20679—1990；,防腐层结构普通防腐为5油2布，涂层总厚度0.5mm；加强防腐为6油3布，涂层总厚度0.7mm；特加强防腐为7油4布，涂层总厚度0.9mm。
机电工程技术 设备及管道防腐蚀方法
一、覆盖层法（一）金属镀层金属镀层可分为阳极性镀层和阴极性镀层两种。
主要有热镀、渗镀、电镀、喷镀、扩散镀等。
1．热镀热镀是金属镀层表面防护技术工业化最早的工艺。
目前广泛用作热镀层的金属有锌、铝、锡、铅等及其合金。
热镀法是把被镀的金属材料浸入熔化的镀层金属液中，经过一段时间取出，使金属表面沾上一层镀层金属，这种方法也被称为热浸镀。
2．渗镀渗镀是采用扩散处理方法，将一种或几种元素，从金属的表面扩散到基体金属中去使之形成扩散镀层。
即把金属材料或部件，放进含镀层金属或它的化合物的粉末混合物、熔盐浴及蒸汽等环境中，使热分解或还原等反应析出的金属原子，在高温下扩散到金属中去，在其表面形成合金化镀层。
因此，这种方法也被称为表面合金化或扩散镀。
3．电镀电镀是将电解液中的金属离子在直流电的作用下，在阴极上沉积出金属而形成镀层的工艺过程。
即把被镀金属材来源料浸入含有镀层金属离子的溶液中，然后以金属材料为阴极，以另一合适材料为阳极，通人直流电，使金属离子在被镀材料上放电，并以电结晶的形式沉积于金属表面。
4．喷镀喷镀是一种利用燃烧或电能，把加热到熔化或接近熔化状态的金属微粒，喷附在金属制品表面上而形成保护层的一种方法。
（二）非金属覆盖层非金属覆盖层分为无机覆盖层和有机覆盖层两种。
1．无机覆盖层来源无机覆盖层包括化学转化覆盖层、搪瓷或玻璃覆盖层等。
（1）化学转化覆盖层：又称化学转化膜。
它是金属表面的原子通过化学或电化学反应，与介质中的阴离子或原子结合，形成一层与基体结合力较强的、有防腐蚀能力的薄膜。
（2）搪瓷或玻璃覆盖层：搪瓷又称珐琅，是类似玻璃的物质。
它是将钾、钠、钙、铝等金来源属的硼酸盐加入硼砂中作为熔剂，涂覆在金属表面上经灼烧而成。
2．有机覆盖层在有机材料中，主要是耐腐蚀高分子材料，如硬聚氯乙烯塑料、聚丙烯塑料、氟塑料等。
凡是能形成有机覆盖层的化学材料，统称为涂料。
二、电化学保护法按照作用原理不同，电化学保护分为阴极保护和阳极保护两类。
管道防腐层补口技术标准和施工规程
巴库-第比利斯-赛汗输油管道
.
巴库-第比利斯-赛汗输油管道
大部分管段的管径为42英寸，靠近赛 汗的管径为34英寸。 管道设计日输油能力 1000万桶（160万方）。设计流量每秒2米。 该管道输油量相当于全球原油需求量的 1%。 2009年有望达到日输原油100万桶（16万 方）。工程总投资36亿美元。2006年6月4 日60万桶原油装船外运，阿塞拜疆原油开 始通过此管道出口。
.
SPC 2888
施工承包商2005年的报告表明，涂刷 前后加热管子虽然减少了开裂数量，但没 有根本解决问题，尤其是与工厂预制多层 聚乙烯防腐层的搭接部位，非常容易发生 开裂。由于补口防腐层质量不良，也影响 到投产后阴极保护的实施。
.
液体环氧补口材料与3LPE的黏合
加拿大特种聚合物涂料公司为此研究了 补口材料与3LPE的黏合问题，因为PE的化 学惰性，属于非极性表面，未处理的PE表 面能只有30-40达因/厘米。经过火焰处理后， 表面能最少达到60达因/厘米。所以，必须 对补口区域的工厂预制防腐层进行极化处 理，包括：化学处理用专用底漆，刷净级 喷砂、机械打毛、火焰处理等。
假如感应线圈与管道没有保持同心，或 者线圈绕组间隔距离不均，就会使轴向和 径向温度有明显差异。造成过热区域涂膜 起泡，过冷区域固化不充分。
.
熔结环氧粉末（FBE）补口
环氧粉末有敏感的吸水性，储藏不当会大量吸 水，现场加热时水分跑出来，在防腐层上形成许 多水泡。
.
熔结环氧粉末（FBE）补口
现场补口区域的预热采用电感应加热 是比较合适的，燃气远红外加热不太成功。 钢管预热温度介于230-250℃之间，不得超 过260℃，如果温度过高，会使X80等级以 上的高强度钢管机械性能发生变化。所以， 新的动向是采用较低温度施工的熔结环氧 粉末。
11管道防腐绝缘层
管道防腐绝缘层1、管道防腐绝缘层管道防腐绝缘层是埋地管道防腐的重要措施之一，其作用在于使管道表面与周围介质隔离开来，切断腐蚀电池的电路，从而避免管道发生腐蚀。
防腐绝缘层质量的好坏还将直接影响阴极保护系统输出电流的大小、阴极保护距离的长短等。
目前，埋地管道外防腐绝缘层的材料主要有石油沥青、环氧煤沥青、聚乙烯胶带、煤焦油瓷漆、环氧粉末等。
2、道防腐绝缘层的一般要求①具有良好的电绝缘性能，电阻率不应小于10000Ω/m2，耐击穿电压强度不得低于规范规定的标准。
②应具有一定的耐阴极剥离能力。
③具有足够的机械强度和良好的性能。
有一定的抗冲击强度，以防止由于搬运和土壤压力而造成损伤；有良好的抗弯曲性，以确保管道施工时弯曲而不至于损坏；有良好的耐磨性，以防止由于土壤磨擦而损伤；针入度应达到规定的指标，以确保绝缘层可抵抗较集中的负荷；与管道有良好的粘结性；有良好的化学稳定性和耐老化性；耐水性能好，吸水率小；有足够的耐热性，确保其在使用温度下不变形、不流淌、不加快老化速度；耐低温性能好，确保预防腐后的管子在低温下堆放、拉运和施工不龟裂、不脱落。
④易于施工、易于修补，确保其连续性和完整性。
3、管道防腐绝缘层的常用材料石油沥青防腐绝缘层以石油沥青为主要材料的防腐绝缘层或由多层石油沥青和玻璃布复合构成的防腐绝缘层。
其优点是：来源广，成本低，施工较为方便，因此被早期的管道广泛采用。
缺点是：化学稳定性较差；吸水率较大，一般为0.7%～12%；抗细菌腐蚀性能差；耐温性能较差，只适用于输送温度最高不超过80℃的介质；绝缘电阻率较低，因此所需保护电流较大；使用寿命较短，在埋地管道上寿命一般为20～30年。
为了改善石油沥青的性能，我国开发了石油沥青热烤带新产品，在管道的修复、现场补口与补伤方面大大提高了施工的效率与质量，并减少了施工时的环境污染。
环氧煤沥青防腐绝缘层以环氧煤沥青为主要材料的防腐绝缘层或由多层环氧煤沥青和玻璃布复合构成的防腐绝缘层。
管道防腐层
管道防腐层管道防腐层随着管道防腐层质量的不断改进，干扰问题变得越来越不那么严重了。
具有聚乙烯防腐层的管道能够排除外部构筑物的干扰。
如果管件防腐层质量过差或焊缝没有防腐层，才会发生外部构筑物的干扰。
对于平均保护电流密度0.5~1mA·m-2的旧管道上，只有很大缺陷的阴极电压锥或无防腐层的套管电接触或管件防腐层质量过差或环向焊缝没有防腐层时，才会发生干扰。
在这些情况下，为了阴极保护安全，有必要消除这样的电接触或修补防腐层缺陷。
管道防腐层随着管道防腐层质量的不断改进，干扰问题变得越来越不那么严重了。
具有聚乙烯防腐层的管道能够排除外部构筑物的干扰。
如果管件防腐层质量过差或焊缝没有防腐层，才会发生外部构筑物的干扰。
对于平均保护电流密度0.5~1mA·m-2的旧管道上，只有很大缺陷的阴极电压锥或无防腐层的套管电接触或管件防腐层质量过差或环向焊缝没有防腐层时，才会发生干扰。
在这些情况下，为了阴极保护安全，有必要消除这样的电接触或修补防腐层缺陷。
管道防腐层随着管道防腐层质量的不断改进，干扰问题变得越来越不那么严重了。
具有聚乙烯防腐层的管道能够排除外部构筑物的干扰。
如果管件防腐层质量过差或焊缝没有防腐层，才会发生外部构筑物的干扰。
对于平均保护电流密度0.5~1mA·m-2的旧管道上，只有很大缺陷的阴极电压锥或无防腐层的套管电接触或管件防腐层质量过差或环向焊缝没有防腐层时，才会发生干扰。
在这些情况下，为了阴极保护安全，有必要消除这样的电接触或修补防腐层缺陷。
管道防腐层随着管道防腐层质量的不断改进，干扰问题变得越来越不那么严重了。
具有聚乙烯防腐层的管道能够排除外部构筑物的干扰。
如果管件防腐层质量过差或焊缝没有防腐层，才会发生外部构筑物的干扰。
对于平均保护电流密度0.5~1mA·m-2的旧管道上，只有很大缺陷的阴极电压锥或无防腐层的套管电接触或管件防腐层质量过差或环向焊缝没有防腐层时，才会发生干扰。
钢质干线用管和管件的内覆盖层施工规
钢质干线用管和管件的内覆盖层施工规一、前言钢质干线管和管件是输送液体、气体和固体颗粒等物质的重要管道设备。
为了保护钢管和管件免受腐蚀和损坏，提高使用寿命，一般需要在内部进行涂层施工。
本文将从施工前的准备工作、涂层材料的选择、施工工艺等方面进行详细介绍。
二、施工准备1. 确定涂层种类和厚度：根据钢管所输送的介质类型和工作环境的不同，选择合适的涂层种类和厚度。
一般情况下，内涂层分为沥青涂层、聚乙烯涂层、环氧涂层等。
涂层厚度一般为150-300μm。
2. 钢管清洗：在施工前，必须对钢管进行清洗，将管内的污物和锈蚀物清除干净，以保证涂层的附着力和防腐效果。
清洗方法可以采用喷射清洗、浸泡清洗等。
3. 衬里材料：在选择衬里材料时，要考虑介质的温度、压力和腐蚀性等因素。
常用的衬里材料有橡胶、聚氯乙烯（PVC）、聚四氟乙烯（PTFE）等。
4. 设备和工具准备：在施工前要准备好所需的设备和工具，包括：喷涂设备、刷子、滚筒等。
设备要经过检查和试验，确保正常工作。
三、涂层施工工艺1. 喷涂法：喷涂法是常用的涂层施工方法，适用于大面积的施工。
施工前应进行试涂，调整合适的喷涂参数。
先对管壁进行底涂，待底涂干燥后再进行面涂。
注意喷涂要均匀、连续、无漏涂现象。
2. 刷涂法：刷涂法适用于小面积或复杂形状的部位。
先将涂料用刷子均匀涂抹在管壁上，再用毛刷进行平整。
刷涂过程中要做到涂层厚度均匀，不得有滴落、空鼓和漏涂等缺陷。
3. 滚涂法：滚涂法适用于平面面积较大且无复杂形状的部位，如管道的直管段。
将涂料倒入滚筒中，用滚筒均匀滚涂在管壁上，再用毛刷进行润平处理。
涂层厚度应达到要求，刷涂面不能有漏涂现象。
四、施工质量控制1. 涂层厚度测量：在涂层施工完毕后，应使用合适的仪器进行涂层厚度测量。
涂层厚度应符合设计要求，并保证涂层的均匀性。
2. 涂层质量检查：对施工完毕的涂层应进行质量检查，主要包括涂层的附着力、硬度、耐磨性、耐腐蚀性等。
检查合格后方可进行下一步工序。
钢管防腐做法
钢管防腐做法
涂层防腐。
在钢管表面涂覆一层防腐涂层，如环氧树脂、聚氨酯、丙烯酸酯等，形成致密的薄膜，隔离钢管表面与外界腐蚀性物质接触，防止腐蚀。
内外涂覆。
内涂覆使用耐酸碱油脂等材料，外涂覆使用环氧煤沥青等高耐候性涂料。
绝缘层包覆。
使用如玻璃布、聚乙烯、聚氨酯等材料包覆在钢管表面，防止腐蚀和侵蚀，适用于高温环境。
热浸镀锌。
将钢管浸入熔融的锌液中，形成锌层保护层。
电渣覆盖。
通过喷射钢渣在钢管表面形成覆盖层，同时增强机械性能。
阴极保护。
通过电流保护，降低钢管表面电位，防止氧化还原反应，延长使用寿命。
联合保护。
结合涂层防腐和阴极保护，进一步提高防腐效果。
清理表面和涂漆。
包括除锈、去油、喷涂底漆和面漆等步骤，确保涂层与钢管表面良好结合，提高耐腐蚀性。
这些方法的选择取决于具体工程环境和要求，以及管道的使用条件和环境。
管道内覆盖层产生的效益
管道内覆盖层产生的效益管道内覆盖层是一种优化管道运行效率和延长管道寿命的方法。
它可以防止管道内部受到腐蚀和磨损，同时减少管道内部流体的摩擦和阻力，从而提高管道的流量和运行效率。
本文将介绍管道内覆盖层的主要效益及其作用机制。
管道内覆盖层的主要效益防止管道内部腐蚀和磨损管道内部多种因素会导致管道表面产生腐蚀和磨损，进而降低管道的使用寿命。
而管道内覆盖层可以有效防止管道内部受到腐蚀和磨损。
一般情况下，管道内覆盖层是采用涂层、包覆等方式进行，将覆盖层与管道表面紧密贴合，从而形成一个保护层，可以防止外界腐蚀因素的侵蚀，延长管道的使用时间。
减少管道内部流体的摩擦和阻力管道内部因流体在管道内的流动产生摩擦和阻力，从而影响管道的流量和运行效率。
而采用管道内覆盖层可以有效地减少管道内部流体的摩擦和阻力，提高管道的流量和运行效率。
当管道内壁表面处于光滑状态，流体方面受到的阻力就会较小，从而增加流量。
减少管道的维修和更换费用管道在使用过程中，由于外部环境，压力，温度等因素的影响，表面会产生磨损和腐蚀，进而需要更换或维修。
而采用管道内覆盖层，可以延长管道的使用寿命，从而减少管道的维修和更换费用，为企业节省成本。
管道内覆盖层的作用机制管道内覆盖层的作用机制主要有两个方面，一是防腐蚀，二是降低摩擦。
防腐蚀管道覆盖层通常都是由具有防腐蚀性质的材料制成，例如聚乙烯、玻璃钢等。
这些材料可以通过涂覆，包覆等方式紧贴在管道表面上，从而形成一个保护层，有效地防止管道受到腐蚀，并延长管道的使用寿命。
降低摩擦管道内壁表面采用光滑的涂覆材料，可以减少表面和流体间的粘滞力和阻力，从而降低管道内流体的摩擦和阻力，减少能量损失。
此外，管道内覆盖层还能有效减少管内结垢，从而不会降低管道内流量，也减少了管道保养的时间和成本。
结论采用管道内覆盖层是一种优化管道运行效率、延长管道寿命以及减少企业成本的有效方式。
管道内覆盖层通过防止管道内部受到腐蚀和磨损，减少管道内部流体的摩擦和阻力，从而提高管道的流量和运行效率，最终减少了维修和更换费用。
管道的覆盖层
管道的覆盖层
现在大部分的覆盖层都是采用的工厂预制式，然后在现场对管体进行焊接，最后再对接头部位进行防腐层的制作。
这不包含缠绕型覆盖层，比如防腐胶带就是在现场进行除锈的，然后进行缠绕一条龙作业。
在制作覆盖层的时候，都需要对阴极保护覆盖层进行比较严格的机械性能检测，也要进行电绝缘性能的检测。
机械性能检测包括粘接力测试、抗土壤应力测试；电绝缘性能检测包括抗阴极剥离强度跟耐电压。
在对覆盖层进行电绝缘检测的时候，一般分为三个步骤：第一步，在工厂制造的时候，用电火花检漏仪进行检测；第二步，管体焊接跟接头防腐处理之后，没有进行回填土之前进行电火花检漏；第三步，将检测出的漏点记录起来，在阴极保护投产之后再决定是否进行修补。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1 《Pipeline Digest》1992~1996年度管道 涂层用量调查汇总
序号 1 2 3 4 5 6 7 8 9 10 11
1992
涂层
比例
环氧粉末 煤焦油瓷
53.79
漆 二层聚乙
15.39
烯
10.11
石油沥青 5.87
混凝土涂
层
5.75
胶粘带
0.39
环氧煤沥
青
0.29
粘接聚乙
烯
0.15
（5）尽管3PE等复合涂层有着优良的防腐性能； （6）聚氨酯类涂层的应用在油气管道中也不够广泛；
•从表2中我们可以得到如下信息：
（1）在过去石油沥青一直都是我们的首选涂层。 （2）在上个世纪90年代后期，煤焦油瓷漆成了国内的首选
涂层； （3）在发达国家广泛使用的环氧粉末在我国还没有得到大
力推广；
（4）3PE由于其极佳的防腐性能已在国内开始使用了；
涂层定义
✓广义定义：用物理的、化学的、或者其它方法， 在金属或非金属基体表面形成的一层具有一定 厚度、不同于基体材料且具有一定的强化、防 护或特殊功能的覆盖层。
油气管道涂层技术发展历史回顾
我国自古就有用生漆保护埋在土壤中棺木的方法， 在公元前就已经开始使用油漆来防腐.
1822年《Dinglers Polytechnischem Journal》 杂志上发表了现代第一篇关于防锈漆的报告，报 告建议使用油漆、树脂和植物油喷涂钢表面
（5）我国在选择涂层时，除了经济上的要求外，已经加大
了对性能和环保要求的力度。
第一节 管道外部覆盖层
第二章 覆盖层
一 概述 (一)覆盖层的作用和分类
金属表面覆盖层能起到装饰/耐磨损及防腐蚀等作用.对埋地 管道来说,防蚀是主要目的.覆盖层使腐蚀电池的回路电阻增大, 或保持金属表面钝化的状态,或使金属与外部介质隔离出来,从而 减缓金属的腐蚀速度. 覆盖层可分为金属与非金属两大类,如图2-1所示:
（2）石油沥青的使用在国外已经越来越少了。但由于其工 艺和技术现在都相当成熟，更重要的是其价格低廉，一次 性投入低，而且货源比较广，因此，在第三世界国家还有 一定的市场；
（3）环氧煤沥青的使用在国外也受到了一定的限制。和石油 沥青的情况类似；
（4）煤焦油瓷漆尽管也存在环境保护的问题，但由于其优良 的防腐性能仍然占据了很大的市场；
统
管道外涂层技术进展
国内外涂层应用现状
✓目前，全世界涂料的种类多达5000多种，而我 国据粗略估计，防腐蚀涂料品种已超过1000多 种
✓ 经常用于管道防腐的却大致可以分为以下几类： 石油沥青（包括各种改性石油沥青）、煤焦油 瓷漆、聚乙烯类（包括聚乙烯胶带、挤出聚乙 烯等）、环氧粉末、环氧煤沥青、复合涂层、 混凝土和聚氨酯泡沫等
7.3 4.17 2.05
2 0.2 0.11 0.18
1993
1994
1995
20
15
18
20,856,021
22,517,021
31,410,096
1996
涂层
比例
环氧粉末 三层聚乙
38.24
烯 混凝土涂
25.07
层 二层聚乙
10.59
烯
9.82
煤焦油瓷
漆
7.26
内涂层
3.23
石油沥青 1.19
第一节 管道外部覆盖层
第二章 覆盖层
覆盖层
非金属涂层
金属镀层
有机涂层
塑橡涂防 锈
料胶料油
转化膜
无机涂层
铬 酸磷氧 盐 处化化 理
搪玻陶混 凝
瓷璃瓷土
压 制 成 复
金 属 衬 里
离 子 注 入
扩 散 镀
化 学 镀
喷 镀
热 侵 镀
电 镀
合
材 料
图2-1 覆盖层的分类
第一节 管道外部覆盖层
第二章 覆盖层
涂层技术是伴随着涂料工业的发展而发展起来的 在我国，现代涂料工业的开创距今也只有80多年
的历史
历史发展阶段
1940~1960年管道防腐涂层主要是煤焦油、石油 沥青及乙烯基胶带
1960~1970年，为煤焦油、沥青、高密度聚乙烯 及 PE胶带
1980~1990年为高密度聚乙烯茄克、环氧粉末 1990年以后主要是环氧粉末和 PE组成的三层系
胶粘带
1.07
环氧煤沥
青
0.34
其他
3.19
1996 14
20,287,536
表2 1985~1998年国内主要长输管道 防腐层各种涂层所占比例
涂层
比例
石油沥青
按项目统计
（%）
34.5
按长度统计
（%）
29.7
按项目统计
（%）
10
按长度统计
（%）
8.7
1985年～ 1996年 煤焦油瓷漆 聚乙烯二层 聚乙烯三层 环氧粉末
27.6
17.2
6.9
6.9
29
11.5
20.6
1.7
1993年～ 1998年
40
25
10
10
41.9
16.7
29.8
2.4
环氧煤沥青 6.9 1.4
5 0.4
注：上表是根据1985~1998年国内建设的33条、合计长度 约8100km管道所用外防腐层统计出来的
从表1我们可以发现：
（1）在国外，这几年环氧粉末的使用都是排在首位，说明 它已经成了各用户的首选涂料，表明它的性能令人满意；
漆
10.32 内涂层
二层聚乙
二层聚乙
胶粘带
1.7
烯
10.01
烯
环氧煤沥
青
1.14 石油沥青 9.9 石油沥青
硬质聚氨
石油沥青 0.53
胶粘带
1.51
酯
三层聚乙
内涂层
1.39
烯
煤焦油聚
氨酯
0.76
胶粘带
环氧煤沥
环氧煤沥
青
0.27
青
其他
2.23
其他
0.96
其他
参加调查厂商数量及其当年涂装量
37.33 15.71 15.6 15.35
管道常用外防腐涂层性能特性的基本要求
（1）良好的电绝缘性 （2）良好的粘接性，耐阴极剥离 （3）良好的稳定性。
要求耐老化性能好；化学稳定性好；耐化学和微生 物腐蚀；耐水性好，吸水率低；有足够的耐热性，确保其 在热输（原油）温度下不变形，不加快老化速度；耐低温 性能好，确保其在低温下堆放、拉运和施工时不产生龟裂 和脱漆现象；要能抵御由于环境介质与涂层反应而导致涂 层性能变差，达不到保护要求 。
其他
8.26
厂商数量 总涂装 量 ,m2
1992 20
27,969,036
1993
1994
1995
涂层
比例
涂层
比例
涂层
比例
环氧粉末 42.11 环氧粉末 34.11 环氧粉末煤焦油瓷混凝土涂混凝土涂
漆
19.39
层
17.31
层
二层聚乙
三层聚乙
煤焦油瓷
烯
18.86
烯
13.46
漆
混凝土涂
煤焦油瓷
层
14.04
覆盖层防腐要求:覆盖层完整无针孔,与金属牢固结合,使基体 金属不与介质接触,能抵抗加热/冷却或受力状态(如冲击/弯曲/ 土壤应力等)变化的影响.
(二)管道外覆盖层
管道外部覆盖层,亦称防腐绝缘层(简称防腐层).将防腐层材料 均匀致密地涂敷在经除锈的管道外表面上,使其与腐蚀介质隔 离,达到管道外防腐的目的.
