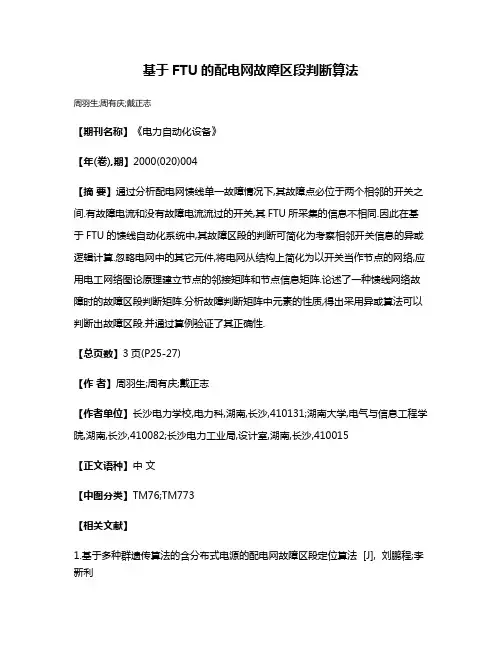

基于FTU的配电网故障区段判断算法
基于FTU的配电网故障区段判断算法
周羽生;周有庆;戴正志
【期刊名称】《电力自动化设备》
【年(卷),期】2000(020)004
【摘要】通过分析配电网馈线单一故障情况下,其故障点必位于两个相邻的开关之间.有故障电流和没有故障电流流过的开关,其FTU所采集的信息不相同.因此在基于FTU的馈线自动化系统中,其故障区段的判断可简化为考察相邻开关信息的异或逻辑计算.忽略电网中的其它元件,将电网从结构上简化为以开关当作节点的网络,应用电工网络图论原理建立节点的邻接矩阵和节点信息矩阵.论述了一种馈线网络故障时的故障区段判断矩阵.分析故障判断矩阵中元素的性质,得出采用异或算法可以判断出故障区段.并通过算例验证了其正确性.
【总页数】3页(P25-27)
【作者】周羽生;周有庆;戴正志
【作者单位】长沙电力学校,电力科,湖南,长沙,410131;湖南大学,电气与信息工程学院,湖南,长沙,410082;长沙电力工业局,设计室,湖南,长沙,410015
【正文语种】中文
【中图分类】TM76;TM773
【相关文献】
1.基于多种群遗传算法的含分布式电源的配电网故障区段定位算法 [J], 刘鹏程;李新利
2.基于蜻蜓算法的含DG配电网故障区段定位研究 [J], 钟明智; 都洪基; 都晨
3.基于智能配变终端的配电网故障区段判断 [J], 周青;孙俊;黄冠;沈伟;朱能
4.基于鲸鱼优化算法的配电网故障区段定位 [J], 张荣升;刘丽桑;宋天文;邓慧琼;李培强;郑荣进
5.基于Dijkstra算法的混联配电网故障区段定位方法 [J], 褚文超;李英俊
因版权原因，仅展示原文概要，查看原文内容请购买。
配网智能开关管理系统研究周俊
配网智能开关管理系统研究周俊发布时间：2023-05-29T10:09:02.504Z 来源：《建筑实践》2023年6期作者：周俊[导读] 基于智能电网发展的城市配网，主要以安全性、经济性、可靠性为目标，城市在规划与建设智能配电网时，需根据其区域规划对线路网架、电力设备等进行规划，使得分区负荷、电力供应能够满足城市区域规划的用电需求，因而在实际建设与改造智能配电网时，首先需收集区域经济发展指标、规划年用电量以及电网设备等基础数据，对这些数据进行分析、预测，从而控制电网建设项目的实施，确保城市电网网架得到优化。
基于此，本文章对配网智能开关管理系统研究进行探讨，以供参考。
身份证号码：33052219831014xxxx摘要：基于智能电网发展的城市配网，主要以安全性、经济性、可靠性为目标，城市在规划与建设智能配电网时，需根据其区域规划对线路网架、电力设备等进行规划，使得分区负荷、电力供应能够满足城市区域规划的用电需求，因而在实际建设与改造智能配电网时，首先需收集区域经济发展指标、规划年用电量以及电网设备等基础数据，对这些数据进行分析、预测，从而控制电网建设项目的实施，确保城市电网网架得到优化。
基于此，本文章对配网智能开关管理系统研究进行探讨，以供参考。
关键词：配网；智能开关；管理系统引言配网作为连接供电环节的终端，负责向用户提供合格的电能，因此配网运行管理水平直接决定了用电体验。
随着电力系统发展，配电网覆盖范围不断延伸，连接设备越来越多，作为主要供电传输纽带，配电网网架的核心是配置供电设备来满足不断增长的负荷水平。
一、配网智能化技术配网智能化技术，能够发挥诸多的作用。
在配电工作中，该技术的融合应用能够提升整体配电工作的科学性。
参与配电工作的人员，可以通过电网监控系统，获得详细的用户用电数据信息，并应用这些数据结合需求展开分析，从而实现配电工作的优化。
在了解电网运行状况以及运行问题的过程中，配网智能化技术也能够发挥出技术优势。
配电网中智能开关管理应用论文
配电网中智能开关的管理与应用【摘要】本文介绍了配网用智能开关的定义、发展历程、运行管理现状，并结合配电网管理，研究智能开关在实际应用中要注意的问题和解决办法。
【关键词】配电网；智能开关；管理一、引言国内智能化配电网试点工程建设已在不断扩大，取得很好示范效应，但在实际运用中出现重科技创新轻应用管理的问题，不能发挥应有的作用。
配电网管理的基础设备是智能开关，事关配电网科技创新的实际效果。
二、配网中的智能开关（1）智能开关的定义与发展。
智能开关是指一次设备是由非常规互感器、隔离开关、接地开关、断路器组成，二次设备是由电力电子技术、数字化控制装置和通讯接口组成执行单元，一二次集成的开关设备。
实现保护、控制、通讯功能，能独立执行当地功能，自动检测设备缺陷和故障，具有远程管理模式。
初级智能开关是户外型可视化微机保护装置的一体化带通讯功能的集成柱上开关或开关箱。
发展趋势是插接式开关系统（pass）：pass采用智能化传感器技术和微处理技术，通过数字通信实现对设备的在线监测、诊断、过程监视和站内计算机监控；通过智能软件分析可确定出设备的运行状况；pass中安装了电子式互感器；通过高速现场总线传送数字化的电流电压信号。
（2）配网中智能开关的选择、规划设计与安装调试。
配网开关的选择需满足常规断路器所要求的分闸时间、绝缘耐压、动热稳定性需要。
控制装置要实现不间断供电电源。
要通过全密封防水型航空接插件和户外密封电缆进行电气连接。
开关的智能化与传感技术是分不开的，要提高智能化开关的可靠性、检测精度，需采用光电传感器、在线位移传感器、角度传感器、新型光纤温度传感器、sf6压力传感器及检测真空度的传感技术。
配网开关规划设计方面将技术先进和经济效益相结合，线路开关数量适当：线路长、故障多的增加开关数量要适当。
辐射型多分支线路中主分支线均要加装开关，次分支可不加。
环网的在主分支两侧都加装开关，减少停电范围以及发挥环网作用。
智能开关在中压配电网的安装采取柱上断路器和杆下控制箱或者采用电缆开关箱，都要采用防撞、防误碰（控制箱）、防通讯连接线损伤甚至防盗的措施。
应用智能分段开关及故障指示器以提高配网可靠性的探究
Control system and technology控制系统与技术2今日自动化·2019.6应用智能分段开关及故障指示器以提高配网可靠性的探究黄瑞昌（广东电网有限责任公司江门台山供电局，台山 529200）摘要：随着配网建设的发展，配网系统安全问题引起了高度重视，为了提高网中的运行原理，具体应用以及独特的应用优势。
配网故障的定位与排查。
文中分别分析了智能分段开关和故障指示器在配网的可靠性，减少故障对配网系统的威胁和干扰，就要强化配网的可靠性管理，对此可以将智能分段开关、故障指示器等应用到配网系统。
关键词：智能分段开关；故障指示器；配网可靠性；应用中图分类号：TM216文献标识码：A文章编号：2095-6487（2019）06-0002-020引言智能分段开关与故障指示器都是现代化智能技术发展的结果，这两项设备应用于配网系统，不仅能确保及时地发现来自于配网系统的故障，还能有效地识别故障类型，从而为配网故障排查与检修创造有利条件，提高配网可靠性。
1配网可靠性内涵和意义配网可靠性就是自供电点至用户，涵盖变电所、高低压线路、接线户的配网系统和设备，按照可接受标准、期望数量等达到用电客户电力需求能力的程度。
配网可靠性分析是配网系统优化的一个重要参考标准，不仅需要将可靠性指标作为目标函数，来分析系统优化求解的是否安全可靠，而且围绕经济效益这一核心目标进行优化，可以说可靠性是评价配网优化的一大标准[1]。
提高配网可靠性不仅能最大程度地控制停电带来的损失，也能提高配网供电服务水平。
然而，其中需要投入一定的资金和成本，特别是运行费用的投入，对此，需要在确保成本控制、配网可靠、高效运行的基础上来合理地应用智能分段开关与故障指示器来优化配网运行[2]。
2 应用智能分段开关提高配网可靠性2.1 智能分段开关的原理与应用原则将智能分段开关配设于配网主线与支线，这样如果发生故障，故障点如果在智能分段开关的管辖范围，此时分段开关保护设备无时限动作跳闸则可以有效地将故障点隔离开来，以此来控制变电站馈线开关跳闸，确保馈线重合闸成功，控制线路故障停电范围，在保证其他区段正常供电的前提下及时地恢复故障区的供电[3]。
基于FTU的配网线路分级保护
基于FTU的配网线路分级保护摘要：配网线路位于电网末端，与用户设备直接关联，用户侧设备故障极易引起配网线路故障。
根据历年资料统计，超过85%的故障停电是由于配网线路故障引起的。
对配电线路投入保护能够及时切除故障设备，防止停电范围扩大。
传统的配网线路为减少建设成本往往采用逻辑简单，成本较低的电流保护[5]，经常导致同时跳闸或越级跳闸的发生，与缩小停电范围初衷相违背，为提高供电可靠性，合理选择开关装设位置及其保护方式已成为配网改造的必然要求。
关键词：配网；分级；保护配合随着国民经济的快速发展，人民生活水平的提高，用电需求快速增长，对电能质量和供电可靠性提出了更高的要求。
配网作为电力系统的末级电网，其地位日益上升，与主网具有同等重要地位。
而配网保护定值能否实现逐级配合，直接关系着配电网的是否安全可靠运行，若能通过配网整定配合调整进而提高供电可靠性，此工作就十分有意义。
1.配电自动化终端FTU配电自动化是基于一次线路及设备，综合利用现代电力电子技术、通信、计算机等技术，并通过与相关应用系统的信息集成，实现对配网的检测、控制和快速故障隔离]。
FTU是配电自动化终端设备的一种，其中箱式FTU的安装图及控制面板图分别如图1、图2所示。
该装置安装于配网架空线路电杆上，具有遥测、遥信、遥控等功能，监控对象为柱上开关，配置了分合闸操作按钮、参数调整按钮及显示屏，通过航空插头与柱上开关连接，能够方便地调整柱上开关保护定值参数。
FTU可根据需要投退过流I段、II段、III段保护、重合闸，零序保护等功能，且可选择动作于跳闸或发告警信号。
图1FTU安装图图2FTU控制面板2.配网线路开关保护设置现状现有配网线路保护的分段开关设置和定值整定方式，由于没有统一标准，配置不尽合理，使其保障用电可靠性的能力大受影响。
现有配网线路保护存在普遍性问题，主要体现在以下几方面。
2.1配网线路开关设置现状10kV配网线路的出线开关均配有线路保护装置，线路上一般设有柱上断路器或环网柜等，由于相关标准未对线路上开关的设置作详细规定，开关设置位置存在任意性。
配网自动化FTU模拟开关的应用研究
配网自动化FTU模拟开关的应用研究摘要：本文主要介绍配网自动化FTU，配网自动化设备维护，配网自动化FTU模拟开关的主要功能特点，配网自动化 FTU模拟开关在配网自动化运维中应用及解决的主要问题，配网自动化FTU模拟开关在实际应用中的优点、风险点、管控措施及应用前景。
关键词：配网自动化FTU模拟开关；FTU不停电调试、预试、消缺、故障处理；供电可靠性0 引言配网自动化开关的核心是FTU终端，配网自动化开关一般都是安装在户外，受运行环境影响较大，潮湿、飞虫、小动物都会导致FTU出现故障；在实际工作中，对已投运的自动化柱上开关FTU进行预试、调试、消缺、故障处理时，我们可能需要会对开关进行本地电动分合闸、远程遥控分合闸和测试保护跳闸功能，每次调试都要配合计划停电或者带电作业，对于架空线路较多供电局来说，一个区县局的自动化开关数量大概会有400-600台，我们对数量如此之多的自动化开关进行维护时，如果单单靠配合计划停电和带电作业来处理，会极大限制工作效率，那么我们就需要一种在开关本体运行情况下也可以对配网自动化FTU进行调试、预试、消缺、故障处理的方法。
1 配网自动化 FTU配电开关监控终端(简称FTU)，具有遥控、遥测、遥信，故障检测功能，并与配电自动化主站通信，提供配电系统运行情况和各种参数即监测控制所需信息，包括开关状态、电能参数、相间故障、接地故障以及故障时的参数,并执行配电主站下发的命令，对配电设备进行调节和控制，实现故障定位、故障隔离和非故障区域快速恢复供电等功能。
FTU是安装在配电室或馈线上的智能终端设备。
它可以与远方的配电子站通信，将配电设备的运行数据发送到配电子站，还可以接受配电子站的控制命令，对配电设备进行控制和调节。
FTU 与 RTU 有以下区别：FTU 体积小、数量多，可安置在户外馈线上，设有变送器，直接交流采样，抗高温，耐严寒，适应户外恶劣的环境；而 RTU安装在户内，对环境要求高；FTU采集的数据量小，通信速率要求较低，可靠性要求较高；而 RTU 采集的数据量大，通信速率较高，可靠性要求高，有专用通道。
配电自动化FTU闭锁保护方法研究
配电自动化FTU闭锁保护方法研究摘要：在我国进入21世纪的新时期，经济在快速发展，社会在不断进步，对装设电压－时间型ＦＴＵ且频繁发生瞬时故障的配电线路进行研究，文章提出一种闭锁保护方法，即配电网主干线上ＦＴＵ闭锁定值按照一定时间内出现瞬时故障的次数进行整定。
当出现瞬时故障时，流经故障电流的各分段开关ＦＴＵ达到定值时启动闭锁保护，将分段开关闭锁在分闸位置，将瞬时故障隔离，有效避免了短时间内因频繁瞬时故障导致开关频繁跳闸，减少对一次设备的损伤，提高了客户的用电感受。
关键词：配电自动化；瞬时故障；闭锁保护引言随着当前社会和电力行业的发展，国家越来越重视电网的建设，力求最大限度为社会生活的发展提供运行通畅的电力资源。
因此，在近些年国家及相关部门投入了大量的资金、人力、物力，着手有规划地对城市和农村电网进行建设和改造，根据N-1的准则对当前配电网的供辐射性网络逐渐向环网供电模式方向发展，同时对当前电网的相关设备进行了改造与更新，为建设供电系统配电自动化打下了坚实的基础。
FTU是FeederTerminalUnit的简称，又名馈线自动化终端，是配电系统自动化的重要支撑设备和条件。
在当前供电压力较大的情况下，FTU由于具有抗干扰能力强、可靠性较好和测量精确度高等优势，安装配电自动化FTU设备和技术具有重要的现实意义。
它有利于对整个配电网络实现监察和控制的目的，让监控站实时掌握相关数据信息，做到及时有效地预防相关故障的发生，同时它还能够在远程设备与自动化网络系统之间扮演纽带的角色，二者连接起来，促进二者间的信息传递，增强电网系统中设备的科学管理。
本文主要是在分析当前配电自动化FTU的具体使用现状的基础上，分析和探讨其安装调试技术。
1配电自动化中FTU运行原理配电自动化FTU运行系统中，主要由四个自动化系统组成，即变电站自动化、配电管理自动化、用户自动化还有馈线自动化等，工作流程为：FTU完成故障数据的收集和整理，及时将信息传输，而变电站接收到故障信息后会将其转送到配网的总调控中心，由调控中心综合故障信息完成控制指令；接着，通过变电站，或者由区域集控来完成控制指令的运输，直到传送到FTU，并由FTU根据指令来完成故障处理。
基于FTU的配电网线路故障研究
34 EPEM 2020.8电网运维Grid Operation基于FTU的配电网线路故障研究国网北京丰台供电公司 许英强 于克飞 夏 楠 李 杰 关天一 高 扬 赵 剑 任羽聪摘要：通过实时监控并自动实现配电网故障的自愈功能，减少线路故障停电时间是基于FTU的配电自动化系统致力于实现的目标。
关键词：配电网；故障自愈；配电自动化；FTU1 配电网接地故障研究现状10kV 配电网的架空线路覆盖广阔，同时也伴随着很高的跳闸率[1]，配电网接地故障的快速定位、隔离与转供对电网的安全稳定运行有着非常重要的意义。
我国的配电网接地电阻大，往往采用的是中性点不接地或经消弧线圈接地的运行方式。
如果线路上发生的是相间故障，一般会出现过流的信号，比较容易检测。
但发生几率最高的还是单相接地故障[2]，虽然发生单相接地故障后系统还可以继续运行1~2h，但单相接地很有可能发展成为多点的故障，从而可能会引起更多停电事故的发生[3]。
因此，单相接地故障是配电网要主要解决的技术难题。
目前广泛使用的10kV 馈线自动化方案是通过采用断路器和负荷开关将主干线分为若干段，并配置配电开关监控终端（FTU）以实现对线路的分段监测和控制[4]。
此种方案有效地避免了传统型馈线自动化方案的缺点，使线路设备保护与出站的保护进行有效的配合，减少了出站断路器的跳闸次数，提高了重合闸的成功率，在发生故障的线路中能够自动隔离故障区域，缩短了查找故障点的时间，有利于迅速恢复非故障区域的正常供电，提升配电网架空线路的运行管理水平。
2 基于FTU 的馈线自动化系统根据配电自动化的需要，在10kV 线路上分段安装FTU 并进行实时通讯，可以检测到线路的故障信息，从而可实现故障的判定识别。
馈线自动化系统的自动故障隔离采用的是远方遥控式。
遥控方式下的馈线自动化系统由安装在杆上的FTU、通信网以及主站三部分组成。
当线路上有故障发生后，主站能根据FTU 上传的信息进行故障定位，自动隔离故障点以快速恢复非故障区域的供电。
电力系统中基于FTU的异常检测与定位研究
电力系统中基于FTU的异常检测与定位研究随着现代电力系统的不断发展，对于电力系统中的异常检测与定位技术也越来越高。
其中，基于故障传动与异常检测的故障检测系统已成为电力系统保护和控制技术的重要组成部分。
FTU技术（Fault-Tolerant Unit）因其可靠性、智能化等优越性，逐步成为现代电力系统中异常检测与定位的技术主流。
FTU技术是以传感器的形式应用于电力系统的异常检测与定位技术。
其目标是排除故障后恢复系统的正常运行。
FTU采用现代电力系统中常用的智能化传感器，旨在保障电力系统的正常运行和发展。
FTU技术可以检测和判断线路故障、接地故障等，实现故障传输与判断。
并能将该传感器的信号传输给电力系统的控制单元，以便在系统的正常运行中定位和解决问题。
在电力系统的异常检测与定位中，FTU技术能够有效地提高电力系统的稳定性和可靠性，保障电力系统的正常运行。
FTU技术可应用于各种电力系统的异常检测与定位中。
例如在传统的电力系统中，FTU技术可以利用该技术自动生成故障位置。
故障位置的生成可以减轻人们的工作负担，提高工作效率。
在现代的电力系统中，FTU技术也可以通过自主学习、自主决策等智能化策略，为电力系统的异常检测与定位提供更精确、更可靠的技术保障。
此外，在电力系统的异常检测与定位中，FTU技术还可以提供对于系统的全面特征和数据采样。
通过实时采集和传输故障数据，FTU技术能够获取电力系统工作状态的全面特征和故障数据。
这为电力系统的异常检测与定位提供了更为丰富的数据支撑，从而更好地帮助人们预测和定位问题。
综上所述，FTU技术的应用对于电力系统中的异常检测与定位具有极高的价值和重要性。
在日常的电力系统运行中，FTU技术能够有效地提高电力系统的稳定性和可靠性，保障电力系统的正常运行。
因此，在电力系统的异常检测与定位中，应充分发挥FTU技术的优越性和潜力，积极推广使用该技术，并通过不断的技术更新和改进，不断提升电力系统的运行效率和能力。
FTU在配网接地保护中的应用探究
FTU在配网接地保护中的应用探究配电自动化现场终端单元，也称FTU，其在配电网的接地保护中已经得到了广泛的应用，比起传统的比较零序的选线方法来说，FTU仅需对各种接地信息进行融合处理，即可仿真得到结果，实现配电自动化的要求。
标签：配电自动化;FTU;接地保护我国中压电网段一般采用的是中性点不接地的方式。
这种接地方式在进行故障选线时十分困难。
在发生单相接地故障时，一般会需要逐条的进行故障线路的判断，耗时耗力，严重影响到供电的质量及安全性。
为了能够有效的提高配电自动化的水平，不断提高我国供电的质量，满足人们生活、经济的需求，国内外都提出了一些故障选线的有效方法。
主要包括采用零序电流的故障暂态分量故障选线、采用零序电流五次谐波分量故障选线等。
这些选线方法，都比较集中于各条线路的零序测量相位或电流的大小，从而促使仪器的接线线路变得十分的复杂。
所以本文将对保护方法进行详细的介绍，并对存在的问题提出相应的解决办法。
1.FTU馈线自动化系统概述及其功能所谓的FTU 馈线自动化系统，在整个变电站的户外馈线和出口断路中安装FTU，同时在配电网络中配电线路中也安装FTU，同时构建较为完善的通信网络系统，并将其与配电网络控制中心相连接，再加上电力系统中自动化处理软件，共同构成整个配电网络系统。
在配网系统发生故障时，FTU 馈线自动化系统能够准确的获取故障信息，然后自动将非故障区域和故障区域相隔离，从而保证非故障区域的正常供电，降低电力事故造成的损失。
FTU 馈线自动化系统主要功能包含如下几个方面：（1）遥信，所谓的遥信功能为能够实现配网系统中电力信号状态、开关位置及配网馈线系统运行状态的监测控制。
（2）遥测，遥测主要为馈线柱能够实现配网系统中电压及电流的实时检测。
（3）遥控，遥控主要指能够实现馈线柱上开关的分闸及合闸操作。
（4）故障处理，这里所述故障处理包含了对于配网系统中故障的检测、定位、隔离及无故障区域供电的恢复等。
配电自动化远方控制终端(FTU)常见故障分析
配电自动化远方控制终端（FTU）常见故障分析摘要：配电自动化远方控制终端（FTU）具有数据采集及传输，同时能够实现对配电网故障进行检测和自动监控，配电自动化远方控制终端自身的运行可靠性与稳健性对于配电网系统稳定的运行起到重要的作用，文章分析了配电自动化远方控制终端（FTU）的基本功能及常见的故障类型，旨在增加FTU运行的可靠性与稳定性。
关键词：配电自动化；远方控制终端；故障在配电自动化过程中，为了更好地对整个配电系统进行控制，远方控制终端有着十分重要的作用。
但是其在实际运行中，往往由于这样或那样的原因，导致其出现故障。
因而必须切实掌握其基本原因，充分意识到远方控制终端在整个配电自动化中的作用，才能更好地结合其故障进行针对性的处理和优化。
以下笔者就此展开探究性的分析：1FTU概述配电自动化远方控制终端（FTU）是安装在馈线以及配电室中的智能化终端设备，其具有故障检测以及遥控等功能，可以实现与远方配电子站进行通信，将配电系统相关的运行数据参数提供给配电子站，这些信息包括，电能参数、接地故障、开关状态以及相间故障等，同时，其可以接收配电主站发出的控制命令，并且按照控制命令对相关的配电设备进行调节与控制，FTU具有抗高温、体积小、耐严寒、数量多以及可靠性要求较高等特点，能够实现对故障的定位、隔离以及非故障区域快速恢复供电功能，另外，FTU可以利用高性能单片机制造，并通过适当的结构设计使之具有防潮、防雨、防雷等功能。
1.1“四遥”功能FTU具备遥信、遥调、遥测以及遥控功能，其既能够检测正常负荷条件下的电流、功率因数、电压、视在功率、频率、有功功率以及无功功率等，也能够检测反映系统不平衡程度的电流以及电压。
1.2配电网信息故障采集与处理功能FTU能够实现对配电网进行故障定位、自动隔离以及非故障区域迅速恢复供电等一些功能，与RTU相比较，FTU能够实现信息数据的采集与处理故障信息，这些数据包括：故障电流和电压值、故障发生时间以及故障历时、故障方向、小电流接地故障检测等，在获取这些信息时，FTU的检测精度相对较高。
考虑配电网运行可靠性的供电线路分段开关优化配置方法
Telecom Power Technology设计应用技术 2023年11月25日第40卷第22期33 Telecom Power TechnologyNov. 25, 2023, Vol.40 No.22臧文强，等：考虑配电网运行可靠性的 供电线路分段开关优化配置方法配电网运行可靠性指标转化为停电惩罚函数，建立供电线路分段开关优化配置模型，通过模型反映分段开关运行的实时工况，为后续优化配置算法的设计提供有力的支持。
首先，设定配电网供电线路唯一分段开关种类约束，控制供电线路同一位置不能同时配置2种不同的分段开关[5]。
关系表达式为 i,j i,j 1A BX X +≤（1）式中：i,j AX X +表示供电线路自动开关故障转移路径决策变量；i,j 1B X +≤表示供电线路手动开关故障转移路径决策变量。
其次，设定供电线路节点电压与电流的安全约束，表达式为 U imin ≤U i ≤U imax （2） I i ≤I imax（3）式中：U i 、I i 分别表示供电线路节点的电压与电流；U imin 、U imax 分别表示供电线路节点所允许的电压下值与上值；I imax 表示供电线路允许的电流上限值。
最后，在此基础上对供电线路分段开关的个数约束进行设定，表达式为 01C N C ≤ （4）式中：N 表示供电线路分段开关个数；C 0表示单 条供电线路投资最大限额；C 1表示单个分段开关的价格。
通过上述内容，实现对配电网运行可靠性与经济性约束的目标，反映供电线路分段开关的运行工况，为后续优化配置奠定基础[6]。
1.2 供电线路分段开关优化配置算法设计完成上述基于配电网运行可靠性的开关优化配置模型建立后，获取了供电线路运行的实时工况。
在此基础上，对配电网供电线路分段开关优化配置算法进行设计。
本文设计的优化配置算法运行流程如图1所示。
首先，实时采集配电网的拓扑信息及各个位置节点负荷对应的信息，对馈线进行编号处理。
配电自动化馈线终端(FTU)典型离线故障分析及应对措施研究
配电自动化馈线终端（FTU）典型离线故障分析及应对措施研究汤 辉（南京南瑞信息通信科技有限公司，江苏 南京 210009）摘 要：馈线自动化终端（FTU）主要对柱上10 kV开关进行监控，完成遥测、遥信、遥控及故障检测等功能。
执行配电主站下发的命令，对配电设备进行调节、控制，实现故障定位、故障隔离和非故障区域快速恢复供电等功能。
结合配电网配电自动化系统运行，通过对馈线终端（FTU）三个典型离线故障的分析，归纳总结馈线终端（FTU）故障处理的思路和步骤，确保电力通信网安全可靠运行。
关键词：配电自动化；馈线终端；离线；故障分析中图分类号：TM76 文献标识码：A 文章编号：1003-9767（2020）08-031-04Research on Typical Off-line Fault Analysis and Countermeasures of FTUTang Hui(Nanjing NARI Information & Communication Technology Co., Ltd., Nanjing Jiangsu 210009, China) Abstract: The feeder automation terminal (FTU) mainly monitors the 10 kV switch on the column and completes the functions of telemetry, remote signaling, remote control and fault detection. Execute the command issued by the main distribution station, adjust and control the distribution equipment, and realize the functions of fault location, fault isolation and fast power recovery in non fault areas. Combined with the operation of the distribution automation system in the distribution network, through the analysis of three typical off-line faults of the feeder terminal (FTU), this paper sums up the ideas and steps of the fault handling of the feeder terminal (FTU), so as to ensure the safe and reliable operation of the power communication network.Key words: distribution automation; Feeder terminal; Off-line;fault analysis０ 引言配电自动化馈线终端（FTU）具有信息采集和传输，同时能够自动检测和快速隔离配电网故障的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于分段开关FTU的配电网运行管理系统的研究
【关键词】分段开关；ftu；flex；actionscript；管理系统
0 引言
目前随着配电网自动化的广泛开展，越来越多的架空线路分段开关投入运行，很多分段开关具有ftu设备，能够实时测量电流、电压、功率等数据。
但是当前多数分段开关ftu只是完成了故障区段隔离的功能，对分段开关ftu数据没有能够充分使用。
如果能够将各ftu的信息进行有效的分析处理，依据ftu数据对配电网的运行状况进行评估，就可以极大提高配电网的安全性和经济性。
基于这种现状，本文提出了基于分段开关ftu的配电线路运行管理系统的实现方案。
在分析了用户的实际需求的基础上，本文采用三层体系结构对该系统进行构建，设计出满足当前系统需要的内部类库，并根据需要设计了符合当前决策支持系统需求的数据库。
系统采用了b/s模式的解决方案，前台利用flex和actionscript技术进行设计，后台数据库为sql service2005。
系统主要功能包括数据维护模块、电能质量分析模块、无功功率分析模块、线路重构分析模块、故障统计分析模块。
开发过程中使用web的分层体系结构，增加了开发工作的方便性、提高了业务的处理效率。
现场实际应用验证了系统的正确性和实用性。
1 系统总体设计
1.1 系统整体架构
1.2 系统结构设计
根据上述系统整体框架设计思想，在详细的需求分析基础上所设计的10kv配电线路运行管理系统结构图如图2所示。
1.2.1 数据维护层
数据维护层主要完成分段开关数据的初始处理功能和业务数据
管理功能。
①数据转发模块主要负责对终端开关设备数据进行采集、校验。
其中采集是将不同区段开关数据通过定期自动方式或手动方式传送到服务器端，定期自动方式依据实际配电网和配电自动化技术要求，采用每5分钟上传一次开关数据；校验是在网络拓扑图的基础上考察检验数据。
②中心数据库模块，对系统所需部分设备数据、开关数据、线路数据、电能质量数据、线路重构数据和故障数据进行管理。
中心数据库使用的sql service2005数据库靠自带数据库备份和恢复功能及用户访问权限设定功能，使其具有完善的数据安全保证。
③召测接口，负责数据分析模块与数据维护、设备数据接口的数据通讯功能，使数据分析模块更独立于数据维护，易于后期集成开发。
1.2.2 数据分析层
数据分析层（中间层）是整个配电线路运行管理系统的核心，也是上下两层的纽带。
它负责建立实际的数据库连接，根据客户的请求，执行相应的存储过程查询数据库进行指标统计和数据分析，并把结果返回给客户端，有着强大的信息处理功能。
这一层将业务从客户端程序中分离出来，形成了独立的中间层。
包含电能质量分析、无功功率分析、线路重构分析和故障统计四大部分，而每一部分再
按照各自功能分成更加细致的层次和模块。
①电能质量分析模块提供了全面的电网运行安全性计算功能，比如谐波畸变率、三相电压不平衡度、短时闪变和长时闪变等表征电能质量性能的指标，其中包括电压波动分析、线路谐波分析、线路频率分析和三相电压不平衡度分析四个子模块，各个子模块针对确定指标统计了监测区段线路运行情况、电压波动情况、谐波情况、频率波动情况等。
②无功功率分析模块中的无功功率分析，通过对配电网中无功负荷的分布情况，确定了包括进行无功补偿的方式、选择合适无功补偿装置、合理地确定无功补偿点位置、无功补偿容量和组数等相关信息，并生成合理的补偿方案；无功缺额统计是针对场站线路的无功补偿容量、补偿点位置等信息进行统计，对整个网架进行综合评估。
③线路重构分析模块中的分支负荷分析功能对现有网架结构进行综合分析，找到薄弱环节，为重构提供依据；重构方案生成功能针对找到的薄弱环节，依据实际负荷情况，提出线路开关调整方案，并进行校核。
④故障统计分析模块中，分别统计了线路的短路情况、接地情况，为线路运行情况判断提供依据。
由于配电网中信息量巨大，关系复杂且变更频繁，数据库的设计一直是工作中的一个重点，也是难点。
依据实际需要，采用新的“阻抗可变支路”模型，把配电网线路按所连接的开关分段，开关作为线路的一个属性，把杆塔作为“弱实体”来处理，依赖于线路的存在，此种配电网线路er模型，灵活性好，易于维护。
1.2.3 人机交互层
用户界面层作为客户端，主要完成数据分析结果的查询和统计，并将分析结果进行网页发布，可实现报表化和图形化的结果输出。
这一层还提供了分析参数设置与修改功能，客户可以根据具体情况和实际需要，设置不同的分析指标参数，比如配变负载率过大参数、线路故障标准原则等，这些指标在中间层的分析程序中都做成了通用接口。
用户界面层利用flex技术开发，有很高的运行效率。
正是由于采用基于flex技术的b/s模式中的brower完成的是面向大量用户的数据查询和统计分析功能，而不是信息数据的处理，所以做到了客户端的免维护，开发人员只需在服务器上维护其网页脚本等即可。
2 系统实现
根据系统的具体设计需要，当前的主流技术以及开发团队的实际情况，本系统各部分主要应用以下技术进行设计。
2.1 数据维护层实现
为完成数据维护层实时性所要求的工作，必须有高效的数据库操作技术。
数据维护层中的功能通过商用数据库sql的存储过程来实现的，具有软件开发周期短，代码量小的特点。
每一个存储过程将按一定的标准查询数据库进行统计，并且把统计指标参数做成通用接口与用户界面层进行交互，这种实现方式既灵活多变又安全可靠。
