机械制图与计算机绘图 第4版 教学课件 冯秋官 第一章 制图的基本知识和技能
合集下载

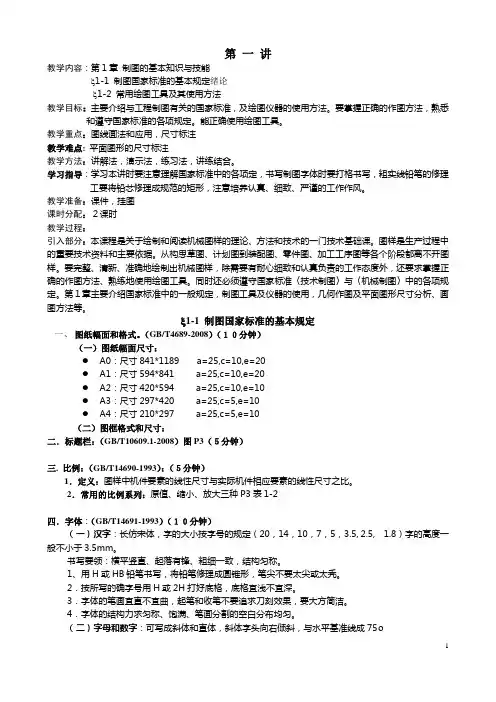

机械制图教案(冯秋官,96课时).
第一讲教学内容：第1章制图的基本知识与技能ξ1-1 制图国家标准的基本规定绪论ξ1-2 常用绘图工具及其使用方法教学目标：主要介绍与工程制图有关的国家标准，及绘图仪器的使用方法。
要掌握正确的作图方法，熟悉和遵守国家标准的各项规定。
能正确使用绘图工具。
教学重点：图线画法和应用，尺寸标注教学难点: 平面图形的尺寸标注教学方法：讲解法，演示法，练习法，讲练结合。
学习指导：学习本讲时要注意理解国家标准中的各项定，书写制图字体时要打格书写，粗实线铅笔的修理工要将铅芯修理成规范的矩形，注意培养认真、细致、严谨的工作作风。
教学准备：课件，挂图课时分配：２课时教学过程：引入部分：本课程是关于绘制和阅读机械图样的理论、方法和技术的一门技术基础课。
图样是生产过程中的重要技术资料和主要依据。
从构思草图、计划图到装配图、零件图、加工工序图等各个阶段都离不开图样。
要完整、清新、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还要求掌握正确的作图方法、熟练地使用绘图工具。
同时还必须遵守国家标准〈技术制图〉与〈机械制图〉中的各项规定。
第１章主要介绍国家标准中的一般规定，制图工具及仪器的使用，几何作图及平面图形尺寸分析、画图方法等。
ξ1-1 制图国家标准的基本规定一、图纸幅面和格式。
（GB/T4689-2008）（１０分钟）（一）图纸幅面尺寸：●A0：尺寸841*1189 a=25,c=10,e=20●A1：尺寸594*841 a=25,c=10,e=20●A2：尺寸420*594 a=25,c=10,e=10●A3：尺寸297*420 a=25,c=5,e=10●A4：尺寸210*297 a=25,c=5,e=10（二）图框格式和尺寸：二．标题栏：（GB/T10609.1-2008）图P3（５分钟）三. 比例：（GB/T14690-1993）：（５分钟）1．定义：图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
机械制图02第1章 制图的基本知识与技能PPT课件
返回
4．曲线板和机械模板
曲线板是用来画非圆曲线的工具。曲线板的使用方法是首先求 得曲线上若干点，再徒手用铅笔过各点轻勾画出曲线，然后将曲线 板靠上，在曲线板边缘上选择一段至少能经过曲线上3～4个点，沿 曲线板边缘画出此段曲线，再移动曲线板，自前段接画曲线，如此 延续下去，即可画完整段曲线。
机械模板主要用来画各种机械标准图例和常用符号，如形位公 差项目符号、粗糙度符号，斜度、锥度符号、箭头等。模板上刻有 用以画出各种不同图例或符号的孔。其大小符合一定的比例，只要 用铅笔在孔内画一周，图例就画出来了。使用机械模板，可提高画 图的速度和质量。
图1.2.5 直线笔的使用
1.2.5 绘图用品
1．绘图纸
绘图时要选用专用的绘图纸。专用绘图 纸的纸质应坚实、纸面洁白，且符合国家标 准规定的幅面尺寸。图纸有正反面之分，绘 图前可用橡皮擦拭来检验其正反面，擦拭起 毛严重的一面为反面。
2．铅笔
铅笔是用来画图线或写字的。“B”、“H”前的数字越大表示铅笔越
图1.2.3 圆规的用法
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似， 但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐， 使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于 一点,如图1.2.4 a) 所示
图1.2.4 分规及其使用方法
等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。 然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图1.2.4 b) 所示，弹簧分规用于精确的截取距离。
丁字尺主要用于画水平线，它由互相垂直并连接牢固的 尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为 工作边。绘图时，要使尺头紧靠图板左边，并沿其上下滑动 到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜， 即可从左向右匀速画出水平线。应注意：尺头不能紧靠图板 的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末 端有小圆孔），以免尺身翘起变形.
第1章--制图的基本知识与技能ppt课件(全)
② 图样中（包括技术要求和其他说明）的尺寸以毫米为单位 时，不需标注单位符号（或名称）。如采用其他单位，则应 注明相应的单位符号。
③ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
④ 机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清晰的图形上。
资讯
2. 尺寸的组成 一个完整的尺寸标注形式，一般由尺寸界线、尺寸线、尺 寸线终端和尺寸数字组成。
图1-30 锥度
图1-31 锥度符号
资讯
锥度的作图 图1-32(a)为已知图形。 作图步骤如下： 取适当单位长度，在中心线上量取3个单位长度得s点；
在左侧的cd线上，以中心线为基准分别量取0.5个单位长度，得a、
b两点，连接as、bs点，便得1:3的锥度线。 分别过φ26直线两端点cd作1:3锥度线的平行线与右侧图线相交。
《机械制图》 第1章 制图的基本知识与技能
资讯
1.1 制图的基本规格 为了规范各项技术工作，我国颁布了一系列的国家标准， 制图方面也是如此。国家标准是绘制图样的依据和准则。
国家标准简称“国标” ，代号为“GB” ，推荐性标 准代号为加“/ T” 。
例如GB/T 14689—2008中T为推荐性标准，14689是 标准的序号，2008为标准颁布的年号。
(a)
(b)
图1-28 斜度的作图
资讯
2.锥度 锥度是指正圆锥的底圆直径与其高度之比。对于圆台，锥度则 为两底圆直径之差与其高度之比，即
锥度=D/L=(D－d )/L1
通常将比例前项化为1，即1:n 的形式。 锥度符号的画法如图1-31所示，图中h为字高。标注时，应 使用与图形倾斜方向一致的符号。
(1) 尺寸界线
图1-15 尺寸的组成
③ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
④ 机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清晰的图形上。
资讯
2. 尺寸的组成 一个完整的尺寸标注形式，一般由尺寸界线、尺寸线、尺 寸线终端和尺寸数字组成。
图1-30 锥度
图1-31 锥度符号
资讯
锥度的作图 图1-32(a)为已知图形。 作图步骤如下： 取适当单位长度，在中心线上量取3个单位长度得s点；
在左侧的cd线上，以中心线为基准分别量取0.5个单位长度，得a、
b两点，连接as、bs点，便得1:3的锥度线。 分别过φ26直线两端点cd作1:3锥度线的平行线与右侧图线相交。
《机械制图》 第1章 制图的基本知识与技能
资讯
1.1 制图的基本规格 为了规范各项技术工作，我国颁布了一系列的国家标准， 制图方面也是如此。国家标准是绘制图样的依据和准则。
国家标准简称“国标” ，代号为“GB” ，推荐性标 准代号为加“/ T” 。
例如GB/T 14689—2008中T为推荐性标准，14689是 标准的序号，2008为标准颁布的年号。
(a)
(b)
图1-28 斜度的作图
资讯
2.锥度 锥度是指正圆锥的底圆直径与其高度之比。对于圆台，锥度则 为两底圆直径之差与其高度之比，即
锥度=D/L=(D－d )/L1
通常将比例前项化为1，即1:n 的形式。 锥度符号的画法如图1-31所示，图中h为字高。标注时，应 使用与图形倾斜方向一致的符号。
(1) 尺寸界线
图1-15 尺寸的组成
机械制图与计算机绘图 第4版 教学课件 ppt 作者 冯秋官 第一章 制图的基本知识和技能
第四节 平面图形的画法下一页工程图样是设计和制造机械过程中的重要资料，是交流技术思想的语言，规范性要求高。
因此必须对图样的画法、尺寸注法等都作出统一的规定。
《技术制图与机械制图》是国家技术监督局发布的中华人民共和国国家标准，留装订边用粗实线画出图框，其格式分为留装订边2）同一产品图样只能采用一种格式。
A3横放A4竖放标题栏的位置应位于图纸的右下角，学生作业可采用简化标题栏。
GB /T10609.1—2008规定的标题栏格式和尺寸简化零件图标题栏简化装配图标题栏旋转至右上角对中符号方向符号不带括号的适当比例：(1:2.5) (1:3) (1:4) 1:5 (1:6)) 1:2×10ⁿ (1:2.5×10ⁿ ) (1:3×10ⁿ ) (1:4×10ⁿ ) 1:5×10ⁿ (1:6×10ⁿ )优先选取不带括号的适当比例按机件的实际尺寸大小注出优先采用原值比例线宽分粗、细两种线宽d优先采用0.5、0.7mm明相应的单位符号。
17尺寸界线尺寸线尺寸数字箭头中心线作尺寸界线轮廓线作尺寸界线从轮廓线引出尺寸界线2-3mm 间隔不小于7mm尺寸线不应与中心线重合尺寸线与所注线段平行尺寸线不应与轮廓线重合尺寸线不应画在轮廓线延长线上尺寸线不应画在中心线延长线上18箭头应对齐小尺寸注在内，大尺寸注在外.圆和圆弧的直径标注圆和大于半圆的圆弧加注直径符号“Φ”超过圆心小于和等于半圆的圆加注半径符号“R”止于圆心小圆点水平书写尺寸线应略超过对称中心线一端画出箭头标注其一侧的结构尺寸个数 ╳加注S扁四棱台形，画粗实线圆锥形，画细线和写字机件的轮廓形状是由不同的几何图形组成的。
熟练掌握几何图形的正确画法，有利于提高作图的准确性和绘图速度。
一、等 分圆周及作正多边形1 、等分已知线段（以三等分线段AB为例 ）平行于已知直线且相距为R的直线已知圆弧的同心圆弧，其半径为R1-R已知圆弧的同心圆弧，其半径为R1+R平面图形是由若干直线和曲线封闭连接组合而成，这些线段之间的相对位置和连接关系根据给定的尺寸来确定。
机械制图——第一章制图的基本知识与技能ppt课件
固定图纸,画出基准
打底稿，依次画出知线 段、中间线段与衔接线段
检查描深
标注尺寸，书写技术要求与标题栏等，完成作图
第四节 平面图形的分析和绘图步骤
• 三、平面图形的普通绘图步骤
平面图形绘 制步骤例如
第四节 平面图形的分析和绘图步骤
• 四、平面图形的尺寸标注
平面图形尺寸标注留意要点： 标注之前须先分析清楚图中所需标注尺寸 各种构造的尺寸标注要正确，符合国家标注有关规定 图中一切定形尺寸与定位尺寸不能反复，不能脱漏 图中一切尺寸标注须做到合理、明晰
第一节 制图国家规范
• 四、线型
国家规范GB/T 17450-1998、 GB/T 4457.4-2002规定中的八 种常用的线型及其用途
第一节 制图国家规范
• 四、线型
各种线型综 合运用例如
第一节 制图国家规范
• 四、线型
图线画法留意要点： 在同一图样中,同类线型的宽度应根本一致 虚线及点画线相交时应相交于线，而不应相交于点或间隙 点画线与双点画线两端应是线段而非短画，画对称中心线及回 转中心线时，中心线应超出图形轮廓2~5 mm 当所绘制的图形太小时，其中心线用点画线绘制比较困难时， 可用细实线替代点画线 绘制剖面线时，两条平行线之间的最小间隙普通不得小于0.7 当两种或两种以上图线重叠时，应按可见轮廓线→不可见轮廓 线→轴线和对称中心线→双点画线的顺序优先画出所需的图线
徒手画直线
徒手画斜线
第五节 徒手绘制草图的方法
• 二、徒手绘图的根本技艺
徒手画圆
徒手画 角度
第五节 徒手绘制草图的方法
• 二、徒手绘图的根本技艺
由实物徒手画三视图
原值比例 比值为1的比例，即1:1 ；
机械制图与计算机绘图 PPT课件第1章 制图的基本知识和技能
3.5、5、7、10、14、20。字体高度代表字体的号数。
(3) 汉字应写成长仿宋字，并应采用国家正式公布的简
化字。汉字的高度不应小于3.5，其字宽一般为2h/3。
(4) 字母和数字分为A型和B型。
(5) 字母和数字可写成斜体和直体。斜体字字头向右倾
斜，与水平基准线成75。
要领： 横平竖直，
如何能写好长 仿宋字呢？
1.1.4 图线
1．图线的型式及应用 (1)图中所采用各种形式的线，称为图线。国标规 定了图线的名称、形式、宽度以及应用。 (2) 图 线 宽 度 ： 图 线 分 为 两 种 。 粗 线 宽 度 (b) 在 0.5 ～ 2㎜之间选择，细线宽度约为b/3。 图线宽度推荐系列为：0.5、0.7、1、1.4、2。常 用宽度为0.5～2㎜。
（2）、对中符号
1、比例
1.2.2 比例
比例是图中图形与实物相应要素的线性尺寸之比。
2、比例的种类 放大比例、缩小比例、等同比例
3、应用比例的一般规定
（1）绘制同一机件的各个视图应采用相同的比例， 并填写在标题栏比例一栏中。
（2）当某一视图需要采用不同比例时，必须另行标注。
（3）当图形中的孔的直径或薄片的厚度小于或等于
绘制粗实线的铅笔 以HB或B的铅笔为 宜。将铅芯修理成 长方体形，使用时 用矩形的短棱和纸 面接触，长方体铅 芯的宽侧面和丁字 尺或三角板的导向 棱面贴紧，用力要 均匀，速度要慢， 一遍画不黑可重复 运笔。
细实线铅笔的修理和使用
画细实线、虚线、 点画线等细线所 用的铅笔牌号为 H或2H，将铅芯 修理成圆锥形， 如右图所示。当 铅芯磨秃后要及 时修理，不要凑 合着画。
e
20
10
c
10
现代工程图学(第四版)第一章PPT
比例一般应标注在标题栏的比例栏内；必要时，可标注在视图名称的 上方。
原值比例
1:1
缩小比例 放大比例
(1:1.5) 1:2 (1:2.5) (1:3) (1:4) 1:5 (1:6) 1:1×10ⁿ (1:1.5×10ⁿ ) 1:2×10ⁿ (1:2.5×10ⁿ ) (1:3×10ⁿ ) (1:4×10ⁿ ) 1:5×10ⁿ (1:6×10ⁿ ) 2:1 (2.5:1) (4:1) 5:1 1×10ⁿ:1 2×10ⁿ:1 (2.5×10ⁿ:1 ) (4×10ⁿ:1 ) 5×10ⁿ:1
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形 方法一 方法二
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
用两块三角板配合可画任意角度的平行线。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
三、比例尺
比例尺 尺面上刻有各种不同比例的刻度。在用不同比例绘制图 样时，只要在比例尺的相应比例刻度上直接量取长度即可。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
半径 ✓小于或等于半圆的圆弧应注半径尺寸。 ✓在图纸范围内无法标出圆心位置时， 可以如右图所示标注。
球面直径或半径
✓应在“”或“R”前面加注“S”。
✓对某些轴或手柄的端部，在不引 起误解的情况下，可省略 “S” 。
原值比例
1:1
缩小比例 放大比例
(1:1.5) 1:2 (1:2.5) (1:3) (1:4) 1:5 (1:6) 1:1×10ⁿ (1:1.5×10ⁿ ) 1:2×10ⁿ (1:2.5×10ⁿ ) (1:3×10ⁿ ) (1:4×10ⁿ ) 1:5×10ⁿ (1:6×10ⁿ ) 2:1 (2.5:1) (4:1) 5:1 1×10ⁿ:1 2×10ⁿ:1 (2.5×10ⁿ:1 ) (4×10ⁿ:1 ) 5×10ⁿ:1
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
二、作正多边形
1. 作圆内接正六边形 方法一 方法二
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
用两块三角板配合可画任意角度的平行线。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
第1章 制图的基本知识与技能
三、比例尺
比例尺 尺面上刻有各种不同比例的刻度。在用不同比例绘制图 样时，只要在比例尺的相应比例刻度上直接量取长度即可。
2020/7/11
“十一五”国家级规划教材
现代工程图学（第4版）
半径 ✓小于或等于半圆的圆弧应注半径尺寸。 ✓在图纸范围内无法标出圆心位置时， 可以如右图所示标注。
球面直径或半径
✓应在“”或“R”前面加注“S”。
✓对某些轴或手柄的端部，在不引 起误解的情况下，可省略 “S” 。
机械制图 第一章制图基本知识与技能PPT演示文稿
图线
Page 22
基本制图标准
图线（GB/T 4457.4—2002）
2.图线的画法
（1）在同一图样中，同类图线的宽度应一致。细虚线、 粗虚线、细点画线、粗点画线及细双点画线的线段长度 和间隔应各自大致相等;细点画线、粗点画线、细双点画 线的首末两端应是线段，而不是点。 （2）两条平行线之间的最小间隙不得小于0.7mm。 （3）各种线型相交时，都应以线段相交，不应在空隙或 点处相交。 （4）绘制圆的对称中心线时，圆心应为画的交点。细点 画线的两端应超出轮廓线2～5mm ;当圆的图形较小 （≤10mm）时，允许用细实线代替细点画线。
不可见轮廓线、不可见棱边线等 允许表面处理的表示线
画长12d 短间隔长3d
0. 5 d dΒιβλιοθήκη 0. 5 d轴线、对称中心线等
限定范围表示线
相邻辅助零件的轮廓线、轨迹线、 中断线等
画长24d 短间隔长3d 点长0.5d
0. 5 d 0. 5 d
断裂处边界线、视图与剖视图的分界线。 在同一张图样上一般采用一种线型，即采用波浪线 Pa或ge 双21折线
图纸的幅面与格式（GB/T 14689—1993）
1．图纸幅面 标准幅面共有五种，其尺寸见表1-1，绘制图样时应优先采用这
些幅面尺寸。必要时可以沿幅面的短边加长，加长幅面尺寸在GB/T 14689—1993中另有规定。
表1-1
幅面代号
A0
A1
A2
A3
A4
尺寸B×L
841×1189 594×841 420×594 297×420 210×297
Page 16
外框线为粗实线，分格线为细实线。
Page 17
基本制图标准
比例（GB/T 14690—1993） 图样的比例，应为图形与其实物相应要素的线性尺寸之比。
机械制图-第一章-制图的基础知识和技能
粗点画线 粗虚线
d
线宽
d d/2 d/2 d/2 d/2 d/2
d/2
d d
一般应用
1)可见轮廓线 2）可见棱边线 3）相贯线
1）尺寸线 及尺寸界限 2）剖面线 3）过渡线 1）不可见轮廓线 2）不可见棱边线
1）轴线 2）对称中心线 3）剖切线
1 断裂处的边界线 2 视图与剖视图的分界线 1 断裂处的边界线 2 视图与剖视图的分界线 1 相邻辅助零件的轮廓线 2 可动零件的极限位置的轮廓线 3 成形前的轮廓线 4 轨迹线
允许选择系列
——
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:1.5×10n 1:2.5×10n 1:3×10n
1:4 1:6 1:4×10n 1:6×10n
3.标注方法
1 比例符号应以“:”表示。例如: 1:1、1:2 、5:1等。 2 比例一般应标注在标题栏中的比例栏内。
《机械制图》 机械类专业 第5版 第一章 制图的基本知识和技能
第一节 国家标准关于制图的基本规定
二、比例（GB/T 14690-1993）
1.术语
（1）比例 图中图形与其实物相应要素的线性尺寸之比。 2 原值比例 比值为1的比例，即1:1。 3 放大比例 比值大于1的比例，如2:1等。 4 缩小比例 比值小于1的比例，如1:2等。
第一章 制图的基本知识和技能
工程图样是现代生产中不可缺少的技术资料 ， 因此，每一个工程技术人员都必须熟悉和掌握有 关制图的基本知识和技能。 本章将重点介绍绘图工具使用、几何作图 方 法和《机械制图》国家标准的有关规定。
第一节 国家标准关于制图的基本规定
标准
国际标准 ISO 国家标准 GB 行业标准 JB
d
线宽
d d/2 d/2 d/2 d/2 d/2
d/2
d d
一般应用
1)可见轮廓线 2）可见棱边线 3）相贯线
1）尺寸线 及尺寸界限 2）剖面线 3）过渡线 1）不可见轮廓线 2）不可见棱边线
1）轴线 2）对称中心线 3）剖切线
1 断裂处的边界线 2 视图与剖视图的分界线 1 断裂处的边界线 2 视图与剖视图的分界线 1 相邻辅助零件的轮廓线 2 可动零件的极限位置的轮廓线 3 成形前的轮廓线 4 轨迹线
允许选择系列
——
4:1 2.5:1 4×10n:1 2.5×10n:1 1:1.5 1:2.5 1:3 1:1.5×10n 1:2.5×10n 1:3×10n
1:4 1:6 1:4×10n 1:6×10n
3.标注方法
1 比例符号应以“:”表示。例如: 1:1、1:2 、5:1等。 2 比例一般应标注在标题栏中的比例栏内。
《机械制图》 机械类专业 第5版 第一章 制图的基本知识和技能
第一节 国家标准关于制图的基本规定
二、比例（GB/T 14690-1993）
1.术语
（1）比例 图中图形与其实物相应要素的线性尺寸之比。 2 原值比例 比值为1的比例，即1:1。 3 放大比例 比值大于1的比例，如2:1等。 4 缩小比例 比值小于1的比例，如1:2等。
第一章 制图的基本知识和技能
工程图样是现代生产中不可缺少的技术资料 ， 因此，每一个工程技术人员都必须熟悉和掌握有 关制图的基本知识和技能。 本章将重点介绍绘图工具使用、几何作图 方 法和《机械制图》国家标准的有关规定。
第一节 国家标准关于制图的基本规定
标准
国际标准 ISO 国家标准 GB 行业标准 JB
《机械制图》课件01绘图的基本知识PPT精品文档21页
返回
2）、图框规格 在图纸上必须用粗实线画出图框，其格式分为不留装订边和
留有装订边两种，但同一产品的图样只能采用一种格式。 纸边界线
e
e
L
不 留
e
装
订
边
e
e
B
图框线
标题栏
L
周边
纸边界线
e
B
e c
ce
L
B
留
a
c
有
装
订
图框线
标题栏
边
c
L
周边
c
ac
B
返回
7
4 × 7=（28）
3）、标题栏
55
12 12
返回
二、丁字尺 丁字尺与图板配合使用，主要用来画水平线，它由尺头和尺身构成。画图时，尺头内侧必
须紧靠图板导边，用左手推动丁字尺上下移动（如下图所示）。绘图时禁止用尺身下缘画线。 画图时，以尺身上缘为准将图纸摆正，绷紧图纸后用胶带纸将其固定在图版上。 当图幅不大时，宜将图纸固定在图板的左下方，并应在图纸下方留出足够放置丁字尺的地
第一章 绘图的基本知识
第一节 常用绘图工具的使用方法
图板与丁字尺、三角板 圆规与分规 铅笔及其它工具
正确使用绘图工具和仪器是保证绘图质量和效量的一个重要方面。必须养 成正确使用制图工具及仪器的良好习惯。 一、图板 图板一般用胶合板制成，用作画图时的垫板，要求表面光滑平整。其上下表面 为工作表面，用作两侧导边的两侧必须平直，图纸用胶带纸固定在图板上。
方。 移动丁字尺时，用左手推动丁字尺头沿图板上下移动，把丁字尺调整到准确的位置，然后
压住丁字尺进行画线。 画水平线是从左到右画，铅笔前后方向应与纸面垂直，而在画线前进方向倾斜约30°，如
2）、图框规格 在图纸上必须用粗实线画出图框，其格式分为不留装订边和
留有装订边两种，但同一产品的图样只能采用一种格式。 纸边界线
e
e
L
不 留
e
装
订
边
e
e
B
图框线
标题栏
L
周边
纸边界线
e
B
e c
ce
L
B
留
a
c
有
装
订
图框线
标题栏
边
c
L
周边
c
ac
B
返回
7
4 × 7=（28）
3）、标题栏
55
12 12
返回
二、丁字尺 丁字尺与图板配合使用，主要用来画水平线，它由尺头和尺身构成。画图时，尺头内侧必
须紧靠图板导边，用左手推动丁字尺上下移动（如下图所示）。绘图时禁止用尺身下缘画线。 画图时，以尺身上缘为准将图纸摆正，绷紧图纸后用胶带纸将其固定在图版上。 当图幅不大时，宜将图纸固定在图板的左下方，并应在图纸下方留出足够放置丁字尺的地
第一章 绘图的基本知识
第一节 常用绘图工具的使用方法
图板与丁字尺、三角板 圆规与分规 铅笔及其它工具
正确使用绘图工具和仪器是保证绘图质量和效量的一个重要方面。必须养 成正确使用制图工具及仪器的良好习惯。 一、图板 图板一般用胶合板制成，用作画图时的垫板，要求表面光滑平整。其上下表面 为工作表面，用作两侧导边的两侧必须平直，图纸用胶带纸固定在图板上。
方。 移动丁字尺时，用左手推动丁字尺头沿图板上下移动，把丁字尺调整到准确的位置，然后
压住丁字尺进行画线。 画水平线是从左到右画，铅笔前后方向应与纸面垂直，而在画线前进方向倾斜约30°，如
机械制图教材第1章制图的基本知识ppt课件( 国家标准的基本规定、尺寸注法、几何作图)
1.线型——表5
2.图线的宽度
3.图线的画法
间隙
相交
四、图线(GB/T 17450－1998)
表 5 线型
所有线型的图线宽度（b）应按图样的类型和尺寸大小在下列中选择（单位为mm）： 0.13，0.18，0.25，0.35，0.5，0.7，1.0，1.4，2。 在同一图样中，同类图线的宽度应一致。 机械工程图样上采用两类线宽，称为粗线和细线，其宽度比例关系为21。
尺寸界线 用细实线绘制，也可利用轮廓线、轴线或对称中心线作尺寸界线。
3. 尺寸界线：
1）直径尺寸应在尺寸数字前加注符号“”。
2）尺寸线通过圆心，尺寸线终端画成箭头。
3）整圆或大于半圆注直径。
4. 圆弧尺寸的标注：
直径
1）半径尺寸数字前加注符号“R”。
2）半径尺寸必须注在投影为圆弧的图形上,且尺寸线应通过圆心。
比例有三种：原值比例、放大比例、缩小比例。
二、比例（GB/T 14690－1993）
1:2
1:1
2:1
不论采用何种比例绘图，尺寸数值均按原值注出。
国家标准GB/T 14690 －1993 «技术制图比例» 规定： 绘图时，优先选取表1系列中适当的比例；必要时，也允许选取表3中的比例。
2.图线宽度
3.图线的画法
（1）基本线型应恰当交于画线处，而不是点或间隔。
中心线的画法
（2）画圆的中心线时，圆心应是画的交点，点画线两端应超出轮廓2～3mm；当圆心较小时，允许用细实线代替点画线。
（2）虚线在实线延长线上时，虚线应留出间隙；
（3）基本线型应恰当交于画线处，而不是点或间隔。
4.图线应用举例
种 类
比 例
原值比例
1:1
2.图线的宽度
3.图线的画法
间隙
相交
四、图线(GB/T 17450－1998)
表 5 线型
所有线型的图线宽度（b）应按图样的类型和尺寸大小在下列中选择（单位为mm）： 0.13，0.18，0.25，0.35，0.5，0.7，1.0，1.4，2。 在同一图样中，同类图线的宽度应一致。 机械工程图样上采用两类线宽，称为粗线和细线，其宽度比例关系为21。
尺寸界线 用细实线绘制，也可利用轮廓线、轴线或对称中心线作尺寸界线。
3. 尺寸界线：
1）直径尺寸应在尺寸数字前加注符号“”。
2）尺寸线通过圆心，尺寸线终端画成箭头。
3）整圆或大于半圆注直径。
4. 圆弧尺寸的标注：
直径
1）半径尺寸数字前加注符号“R”。
2）半径尺寸必须注在投影为圆弧的图形上,且尺寸线应通过圆心。
比例有三种：原值比例、放大比例、缩小比例。
二、比例（GB/T 14690－1993）
1:2
1:1
2:1
不论采用何种比例绘图，尺寸数值均按原值注出。
国家标准GB/T 14690 －1993 «技术制图比例» 规定： 绘图时，优先选取表1系列中适当的比例；必要时，也允许选取表3中的比例。
2.图线宽度
3.图线的画法
（1）基本线型应恰当交于画线处，而不是点或间隔。
中心线的画法
（2）画圆的中心线时，圆心应是画的交点，点画线两端应超出轮廓2～3mm；当圆心较小时，允许用细实线代替点画线。
（2）虚线在实线延长线上时，虚线应留出间隙；
（3）基本线型应恰当交于画线处，而不是点或间隔。
4.图线应用举例
种 类
比 例
原值比例
1:1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放大比例
2:1 (2.5:1) (4:1) 5:1 1×10ⁿ:1 2×10ⁿ:1 (2.5×10ⁿ:1 ) (4×10ⁿ:1 ) 5×10ⁿ:1
2、比例一般应标注在标题栏的比例栏内；必要时，可标注在视图名称的下 方或右侧 。
单击界面继续 上 一页 下 一页 返回
为了使图样能直接反映实物的大小，绘图时应优先采用原值比例。若机件 太大或太小，可采用缩小或放大比例绘制。选用比例的原则是有利于图形的清 晰表达和图纸幅面的有效利用。必须注意，不论采用何种比例，标注尺寸时， 均按机件的实际尺寸大小注出。
单击界面继续 上 一页 下 一页 返回
二、比例（GB/T 14690-1993） 比例是指图中图形与其实物相应要素的线性尺寸之比
1、绘图时一般应从下表中选取不带括号的适当比例：
优先选取不带括号 的适当比例
原值比例 缩小比例
1:1
(1:1.5) 1:2 (1:2.5) (1:3) (1:4) 1:5 (1:6) 1:1×10ⁿ (1:1.5×10ⁿ ) 1:2×10ⁿ (1:2.5×10ⁿ ) (1:3×10ⁿ ) (1:4×10ⁿ ) 1:5×10ⁿ (1:6×10ⁿ )
按机件的实际尺寸大小注出
优先采用原值比例
单击界面继续 上 一页 下 一页 返回
三、字体（GB/T 14691-1993） 1、图样中的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐 2、字体的号数，即字体高度h为：1.8、2.5、3.5、5、7、10、14、20mm 3、汉字：长仿宋体，宽度一般为h/1.4
单击界面继续 上 一页 下 一页 返回
3、常用的尺寸注法示例 1）直线尺寸
串列尺寸，箭头应对齐
并列尺寸，小尺寸注 在内，大尺寸注在外
箭头应对齐
小尺寸注在内， 大尺寸注在外.
单击界面继续 上 一页 下 一页 返回
2）圆与圆弧
圆和大于半圆的圆弧 加注直径符号“Φ”
超过圆心
圆和圆弧的直径标注 圆弧的半径尺寸
四、图线（GB/T 17450-1998 ， GB/T 4457.4-2002） 1、线型及其应用 线宽分粗、细两种
线宽d优先采用 0.5、0.7mm
单击界面继续 上 一页 下 一页 返回
图线应用示例
单击按钮继续 上 一页 下 一页 返回
2、图线画法注意事项
单击按钮继续 上 一页 下 一页 返回
GB /T10609.1—2008 规定的标题栏格式和尺寸
简化零件图标题栏
简化装配图标题栏
单击界面继续 上 一页 下 一页 返回
4、附加符号
对中符号
旋转至右上角 方向符号
1）为了方便图样的复制，在图框各边的中点处分别画出对中符号。 2）如果使用预先印制的图纸，需要改变标题栏的方位时，必须将其旋转至图 纸的右上角。此时，为了明确绘图与看图的方向，应在图纸的下边对中符号处 画出方向符号。
10号字
7号字 5号字 3.5号字
单击界面继续 上 一页写成斜体（常用）或直体 字母：
75°
数字：
单击界面继续 上 一页 下 一页 返回
5、应用举例 用作指数、分数、极限偏差、注脚等的字母及数字，一般采用小一号字体 其他应用 ：采用同一号字体
单击界面继续 上 一页 下 一页 返回
五、尺寸注法（GB/T 4458.4-2003、GB/T 16675.2-1996） 1、基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准 确度无关。 2）图样中的尺寸以mm为单位时，不需标注计量单位，如采用其他单位，则应注 明相应的单位符号。
3）图样中所注尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。 4）机件的每一尺寸一般只注一次，并应标注在表示该结构最清晰的图形上。
单击界面继续 上 一页 下 一页 返回
一、图纸幅面和格式（GB/T 14689−2008） 1．图纸幅面尺寸 绘图时，应优先采用下表所规定的基本幅面
幅面代号
A0
A1
B×L
841×1189 594×841
e
20
c
10
a
A2
A3
A4
420×594 297×420 210×297
10
5 25
必要时允许加长幅面，幅面的加长必须是由基本幅面的短边成整数倍增加。
小于和等于半圆的圆 加注半径符号“R”
在图纸范围内无法标 出圆心位置时，可按 左图标注；不需标出 圆心位置时，可按右 图标注
止于圆心
单击界面继续 上 一页 下 一页 返回
3）小尺寸
没有足够地位时，箭头可画在外面，或用小圆点代替两个箭头；尺寸数字也可写 在外面或引出标注
圆和圆弧的小尺寸，可按图示标注
单击界面继续 上 一页 下 一页 返回
2、尺寸组成
图样上标注的每一个尺寸，一 般由尺寸界线、尺寸线和尺寸数字所 组成。
尺寸界线和尺寸线用细实线绘制。
尺寸线的终端 有箭头和斜线两 种形式。
单击界面继续 上 一页 下 一页 返回
尺寸界线 中心线作 尺寸界线
轮廓线作 尺寸界线 从轮廓线引 出尺寸界线
2-3mm
单击界面继续 上 一页 下 一页 返回
2．图框格式
A4竖放
留装订边
A3横放
不留装订边
1）在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种。 2）同一产品图样只能采用一种格式。
单击界面继续 上 一页 下 一页 返回
3、标题栏 标题栏的位置应位于图纸的右下角，学生作业可采用简化标题栏。
尺寸界线 尺寸线
尺寸数字 箭头
间隔不小于7mm
单击界面继续 上 一页 下 一页 返回
尺寸线
尺寸线不应与 中心线重合
尺寸线与所注 线段平行
尺寸线不应画在 中心线延长线上
尺寸线不应画在 轮廓线延长线上
尺寸线不应与 轮廓线重合
单击界面继续 上 一页 下 一页 返回
尺寸数字 1)尺寸数字的方向应按图示方向注写，并尽可能避免在图示30°范围内标注尺寸， 2)当无法避免时可按右图的形式标注
下 一页
工程图样是设计和制造机械过程中的重要资料，是交流技术思想的语言， 规范性要求高。因此必须对图样的画法、尺寸注法等都作出统一的规定。
《技术制图与机械制图》是国家技术 监督局发布的中华人民共和国国家标准， 该标准统一规定了在有关生产和设计时 所需要共同遵守的技术方面的规则，例 如图纸的幅面及格式、比例、字体、图 线、尺寸注法、图样画法等。
