Protel99SE原理图元件库的编辑
Protel 99 SE印制电路板设计第7讲 原理图库元件设计
14
⑶放置元件引脚。执行菜单“Place”→“Pins”放 置引脚，单击键盘的<Space>键可以旋转引脚的方向放置 时注意引脚中具有电气特性的一端朝外。
第77讲原理图库元件设计主要内容容一启动原理图库编辑器二元件库管理器使用三绘制元件工具四绘制新元件五利用已有的库元件设计新元件六产生元件报表1进入protel99se执行filenew在出现的对话框中双击图标新建元件库系统默认为schlib1lib用鼠标双击schlib1lib文件可以打开原理图元件编辑器进入图示的元件编辑器界面
⑴Component区。如图3-2所示，用于选择要编辑的 元件。
2
⑵Group区。如图3-3所示，用于列出与Component区中 选中元件的同组元件，同组元件指外形同、管脚号、功能相 同，但名称不同的一组元件集合，它们的元件封装相同。
【Add】加入新的同组元件；【Del】删除列表中选中的 元件；【 Description】单击该按钮，屏幕弹出图3-4所示 的元件信息编辑对话框，用于设置元件的默认标号、封装形 式元件的描述等信息；【Update Schematics】作用是使用 库中新编辑的元件更新原理图中的同名元件。
⑷设置引脚属性。双击三极管基极的引脚，屏幕弹出 引脚属性对话框，将“Name”设置为B，“Number”设置 为2；“Electrical Type”设置为Passive；“Pin Length”设置为20，表示引脚长20。去除“Show Name” 和“Show Number”复选框的选中状态，将引脚名和引脚 号隐藏，最后单击“OK”按钮完成设置。
Protel 99SE简易操作指南
第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。
图形符号：元器件、连线、电连接点（Junction）2.PCB 设计印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。
PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。
PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。
同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：1.电路原理设计2.电路信号仿真3.产生网络表及其它报表（原理图与印刷图的主要接口）4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。
1.菜单栏功能：进行各种命令操作、设置各种参数、进行各种开关的切换组成：●开始启动时：File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后：加入其它若干功能项菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器：用于管理设计数据库●浏览管理器：浏览库管理（如元件库管理器、封装库管理器）设计管理器切换标签：切换设计浏览器和浏览管理器设计工作站：显示当前网络下进行同一项目设计时的工作状态设计工作组：用设定用户的操作权限设计主界面：设计工作的操作界面文件切换标签：用来切换当前被激活的文件状态栏：显示当前设计状态命令栏：当前用户正在使用或可以使用的命令搜索式帮助系统菜单（设计浏览器主菜单）功能：主要用来设置客户端的工作环境和各服务器的属性启动：在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置（管理所有服务器）：安装、打开、停止、安全性、属性等。
Protel99SE教程--第3章--原理图元件库编辑
绘制圆弧与椭圆弧
• Place|Drawing Tools|Arcs 或EllipticalArcs命令或单击快捷键 • 启动绘制圆弧命令后,在待绘图形的圆弧中心处单击鼠标左键,然 后移动鼠标出现圆弧预拉线,调整圆弧半径,然后单击左键,指针自 动移到圆弧缺口的一端,调整好位置后单击左键,结束绘制. • 按[Tab]键设置圆弧属性 • 双击已绘好的圆弧设置属性 • 属性:中心点的X,Y坐标;线宽;缺口的起始/结束角度;线条颜色;选 取状态;圆弧半径或X轴半径Y轴半径 • 单击绘好的圆弧,进入点取状态:半径及缺口端点处出现控点
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol 复选框：选中后管脚末端出现一个小圆圈，代 表该管脚为低电平有效。 Clk Symbol 复选框：选中后管脚末端出现一个小三角形， 代表该管脚为时钟信号管脚。 Electrical Type 下拉列表框：设置管脚的类型，共有八种 管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、 Hiz 三态 输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。 参数设置完毕，单击 OK 按钮，将管脚移动到合适位置后， 单击鼠标左键，放置管脚。 放置管脚时要注意管脚只有一端具有电气特性，在放置时应 将不具有电气特性的一端（即光标所在端），与元件图形相连。
绘制Bezier曲线
• Place|Drawing Tools|Beziers命令或单击快捷键 • 启动绘制Bezier曲线命令后,鼠标为一大十字符 号,先确定第一点,再确定第二点,第三点…直到 单击右键结束 • 双击曲线设置属性:线宽;线颜色;选取状态 • 单击曲线,显示出曲线生成的控点.拖动这些控 点可以调整曲线的形状
PROTEL99SE的SCH原理图元件库的建立方法
PROTEL99SE的SCH原理图元件库的建立方法
SCH原理图元件库的建立方法：
(1)、打开protest99 se软件，在“Documents”文件夹下创建元件库，右键鼠标选择“New”
(2)、如下图，选择SCH元件库的建立图标(Schematic Library Document)
(3)、修改SCH元件库文件的名字
(4)、双击SCH元件库图标，进入元件库编辑界面，默认有一个元件名，可以直接建立或者删除新建。
新建如下图：
(5)、点击后弹出一个新建窗口，输入元件名称：
(6)、在工具里面点击矩形图标,如下图:
(7)、在0.0坐标的位置放置矩形图标，拖动矩形工具拉出适当的大小。
(8)、在工具里面再点击下图的元件角的图标
(9)、按键盘上的“Tab”键，对此元件脚进行初始设置，主要是设置元件脚的名字(name)和标号(number)，name主要输入元件脚的功能，比如：VCC、P01等，number输入：数字或A、K、B、E、C等
(10)、对元件脚设置完毕后，放置时需要注意的是带圆点的一边一定要再矩形框的外面，这个圆点是连接电气线路的关键点。
放置后的效果如下图：
(11)、芯片管脚全部放置完成后需要对元件的封装和进行设置
设置元件的编号和封装(例如：U?和DIP8)。
(12)、建立放大电路的SCH库
（12-1）、先制作放大电路的1路
（12-2）、再通过“Ner Part”制作第二个放大电路
（12-3）、制作后的效果如下图：
(13)、建立完元件库后发现名称错误，修改的方法：
点击“Tools菜单”内的“Rename Component”进修修改。
Protel99se入门级学习资料3
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。

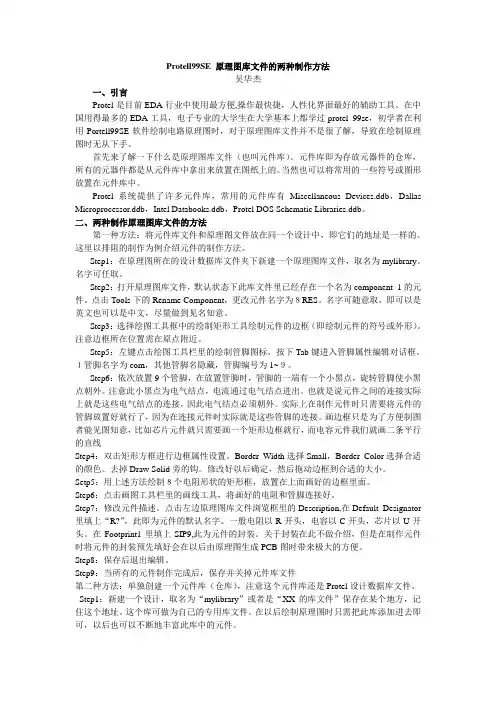

Protell99SE 原理图库文件的两种制作方法
Protell99SE 原理图库文件的两种制作方法吴华杰一、引言Protel是目前EDA行业中使用最方便,操作最快捷，人性化界面最好的辅助工具。
在中国用得最多的EDA工具，电子专业的大学生在大学基本上都学过protel 99se，初学者在利用Portell99SE软件绘制电路原理图时，对于原理图库文件并不是很了解，导致在绘制原理图时无从下手。
首先来了解一下什么是原理图库文件（也叫元件库）。
元件库即为存放元器件的仓库，所有的元器件都是从元件库中拿出来放置在图纸上的。
当然也可以将常用的一些符号或图形放置在元件库中。
Protel系统提供了许多元件库，常用的元件库有Miscellaneous Devices.ddb，Dallas Microprocessor.ddb，Intel Databooks.ddb，Protel DOS Schematic Libraries.ddb。
二、两种制作原理图库文件的方法第一种方法：将元件库文件和原理图文件放在同一个设计中，即它们的地址是一样的。
这里以排阻的制作为例介绍元件的制作方法。
Step1：在原理图所在的设计数据库文件夹下新建一个原理图库文件，取名为mylibrary。
名字可任取。
Step2：打开原理图库文件，默认状态下此库文件里已经存在一个名为component_1的元件。
点击Tools下的Rename Component，更改元件名字为８RES。
名字可随意取，即可以是英文也可以是中文，尽量做到见名知意。
Step3：选择绘图工具框中的绘制矩形工具绘制元件的边框（即绘制元件的符号或外形）。
注意边框所在位置需在原点附近。
Step5：左键点击绘图工具栏里的绘制管脚图标，按下Tab键进入管脚属性编辑对话框。
１管脚名字为com，其他管脚名隐藏，管脚编号为1~９。
Step6：依次放置9个管脚，在放置管脚时，管脚的一端有一个小黑点，旋转管脚使小黑点朝外。
注意此小黑点为电气结点，电流通过电气结点进出。
电子的设计自动化第3章 Protel 99 SE原理图编辑
第 3 章 Protel 99 SE原理图编辑
(6) 文件管理器的打开与关闭： 菜单命令：【View】→【Design manager】 工具栏：[Schematic Tools] 该命令执行一次，文件管理器的打开或关闭状态切换一 次。 (7) 状态栏的打开与关闭： 菜单命令：【View】→【Status Bar】 (8) 命令状态栏的打开与关闭： 菜单命令：【View】→【Command Status】
(1) 新建原理图文件。 (2) 设置图纸大小和工作环境。 (3) 装入元件库。 (4) 放置所需的元件、电源符号等。 (5) 元件布局和连线。
32
第 3 章 Protel 99 SE原理图编辑
(6) 放置说明文字、网络标号等进行电路标注说明。 (7) 电气规则检测，线路、标识的调整与修改。 (8) 报表输出。 (9) 电路输出。 下面以图3.8所示的演示电路为例介绍绘制原理图的方法， 该图主要由元件、连线、电源及电路波形等组成。
执行菜单【File】→【New】，屏幕弹出如图3.4所示的New
Document对话框，此时可以建立新的文档，在图中选中新建
原理图文件，即双击
图标，新建一个原理图文件，
如图3.5所示，系统默认的原理图文件名为Sheet1.Sch，也可以
修改文件名。
8
第 3 章 Protel 99 SE原理图编辑
图3.4 新建文件对话框
27
第 3 章 Protel 99 SE原理图编辑
(2) 更新画面： 菜单命令：【View】→【Refresh】 快捷键：End或者Z + R 执行该命令后，原画面上的残留斑点或图形变形问题即 可得到消除。
28
第 3 章 Protel 99 SE原理图编辑
浅谈Protel99SE原理图元件库的制作
第２７卷第１２期图1功能参数设置对话框原理图摘要：文章主要介绍了初学者在开始学习Protel99SE 绘图时容易出现的一些错误,以及教师在教学过程中应注意的实际应用的教学方法。
关键词：Protel 99SE ；电路原理图的设计；原理图元件库中图分类号：G424.24文献标识码：A 文章编号：1006-8937（2008）12-0005-03Ａｂｓｔｒａｃｔ:This paper focuses on the teaching methods of practical application,introduces some mistakes that the beginners easily make when learning Protel 99SE graphics,as well as the problems that the teachers should pay attention in the teaching process.Ｋｅｙｗｏｒｄｓ：Protel 99SE ；design of circuit diagram ；diagram components libraries 浅谈Protel 99SE 原理图元件库的制作（湖南生物机电职业技术学院计算机系，湖南长沙410126）Simply discussing on the facture of Protel 99SE diagramcomponents librariesLIU Xing-wang（Ｄｅｐｔ．ｏｆＣｏｍｐｕｔｅｒＳｃｉｅｎｃｅ，ＨｕｎａｎＢｉｏｌｏｇｉｃａｌａｎｄＥｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌＰｏｌｙｔｅｃｈｎｉｃＳｃｈｏｏｌ，Ｃｈａｎｇｓｈａ，Ｈｕｎａｎ４１０１２６，Ｃｈｉｎａ）收稿日期：2008-08-13作者简介：刘兴旺（1971—），男，湖南长沙人，大学本科，助理实验师，主要研究方向：电气设备开发与设计。
PROTEL 99 SE 第5章 元件库的建立
（3）Pins
（4）模式
4、元件库编辑器工具栏
（1）主工具栏 （2）绘图工具栏
（3）IEEE工具栏
（2）绘图工具栏
按钮 功能 画直线 画多边形 画椭圆弧 画曲线 放置单行注释 放置文字区块 画矩形 画圆角矩形 画椭圆 画馅饼图 放置图片 阵列式放置
（3）IEEE工具栏
（3）IEEE工具栏
实例5-1——LED的制作
第5章
元件库的建立
本章内容
5.1 元件库编辑器
5.2 生成元件库报表
本章重点
1、元件库编辑器的使用； 2、元件库的管理；
3、创建新元件；
4、生成元件库报表。
元件在现有的元件库中不存在，需要自己动手来创建元件， 并将创建好的元件保存到自己的元件库中。 Protel 99 SE提供了一个功能强大和完善的建立元件库的 工程程序，即元件库编辑器。 本章将主要讲解如果使用元件库编辑器来生成元件和建立 元件库。
有错误，并将有错误的元件列出来，指出错误原因等。
【Report】/【Component Rule Check】，系统将弹出 Component Rule Check对话框，在该对话框可以设置元件库 规则检查的属性。
Component Rule Check Report for : Schlib1.Lib Name Errors ------------------------------------------------------------------
(4)双击新建的元件库文件，进入原理图元件库编辑工作界面。
2、元件库编辑器界面组成
主要包括：
（1）元件管理器； （2）工具栏；
（3）编辑ቤተ መጻሕፍቲ ባይዱ；
电子的设计自动化第3章 Protel 99 SE原理图编辑
第 3 章 Protel 99 SE原理图编辑
图3.5 新建原理图文件
10
第 3 章 Protel 99 SE原理图编辑
Protel 99 SE可以建立10种文件类型，各类型的图标及说 明如表3.1所示。
11
第 3 章 Protel 99 SE原理图编辑
图标
表 3.1 新建文件类型
作用
图标
CAM 输出配置文件
15
第 3 章 Protel 99 SE原理图编辑
图3.7 文件管理器选项卡
16
第 3 章 Protel 99 SE原理图编辑
3.1.4 原理图编辑器的管理 1．工具栏的打开与关闭 (1) 主工具栏(Schematic Tools)的打开与关闭： 菜单命令：【View】→【Toolbars】→【Main Tools】 该命令执行一次，主工具栏的打开或关闭状态切换一次，
所有内容设置完毕，单击【OK】按钮进入设计主窗口， 如图3.3所示。
6
第 3 章 Protel 99 SE原理图编辑
图3.3 设计主窗口
7
ቤተ መጻሕፍቲ ባይዱ
第 3 章 Protel 99 SE原理图编辑
3.1.2 启动原理图编辑器
进入Protel 99主窗口后，双击Documents图标，确定文件
存放在Documents文件夹中(用户也可以自定义文件夹)，然后
第 3 章 Protel 99 SE原理图编辑
第 3 章 Protel 99 SE原理图编辑
3.1 Protel 99 SE原理图编辑器 3.2 绘制原理图 3.3 原理图的完善 3.4 元件库编辑
1
第 3 章 Protel 99 SE原理图编辑
Protel 99SE 基础教程第二章 原理图编辑器基本操作功能介绍
第二步：单击【Browse 】栏中的 按钮，即可进入载入/删除原理图 库对话框。
2-5
2.2.3 查找元器件
1、 逐一浏览元器件库文件
第一步：选中待浏览的原理图库。
第二步：使用↑键或↓键逐一浏 览原理图符号。
2-6
2、 关键字查找元器件——首字母
第一步：将【Fliter】（过滤筛选）文本 框中 的“*”替换为“R*” 。
第二步：更新原理图符号列表栏中显 示的元器件。
2-7
3、 关键字查找元器件——任意字母
第一步：将【Fliter】（过滤筛选）文本 框中 的“*”替换为“Zen*” 。
第二步：更新原理图符号列表栏中显 示的元器件。
2-8
2.2.4 查看原理图设计中的图件
第一步：切换至浏览【Primitives】模式
第二章
原理图编辑器基础
2-1
本章学习重点和难点
本章学习重点
• 掌握原理图编辑器管理窗口
• 熟悉工具栏的打开与关闭
• 原理图编辑器的画面管理
• 本章学习难点
• 如何灵活运用原理图编辑器管理窗口来提高原理图设计的效率和 质量
2-2
2.1 启动原理图编辑器
启动后的原理图编辑器
2-3
2.2 原理图编辑器管理窗口
• 中心放大
• 显示整个图形文件 • 显示所有图件
• 刷新画面
2-11
2.5 应用实例—原理图编辑器的使用
【实例】在元器件库文件中查找元器件
→
→
2-12
2.5 应用实例—原理图编辑器的使用
【实例】 查找网络标号Biblioteka →→2-13
2.6 小结
• 原理图编辑器管理窗口：原理图设计的管理是 通过原理图编辑器管理窗口来实现的。在原理 图编辑器管理窗口中可以实现原理图库的载入 /删除，浏览元器件，查找元器件以及浏览原 理图设计中的图件等功能。 • 工具栏的管理：介绍了工具栏打开与关闭的方 法以及工具栏布局的调整等。 • 画面的管理：介绍了原理图编辑器中画面的移 动、放大和缩小等常用的工作窗口画面的管理 方法。
Protel99SE教程第3章原理图元件库编辑
3.4.2 绘制元件图形与编辑元件管脚
对于规则元件，通常可以使用矩形来定义元件的边框图形； 对于不规则的元件则需要使用画线、画多边形等方式进行绘制。
元件图形绘制完毕，就可以在图 形上添加管脚。
执行菜单Place→Pins或单击画 图工具栏上按钮 ，进入放置元件 管脚状态，此时光标上悬浮着一个管 脚，按<Tab>键，屏幕弹出图3-6所示 的管脚属性对话框。对话框中主要参 数含义如下。
3.4.1 新建元件库
1.新建元件库 进入Protel99SE，执行菜单File→New，在出现的对话 框中双击图标 ，新建一个元件库，修改元件库名。 在元件库中，系统会自动新建一个名为Component_1的 元件，执行菜单Tools→Rename Component更改元件名。
2.设置栅格尺寸 执行菜单Options→Document Options，打开工作参数 设置对话框。在Grids区中设置捕获栅格（Snap）和可视栅 格（Visible）尺寸，一般均设置为10mil。
Protel99SE教程第3 章原理图元件库编辑
3.1 启动元件库编辑器
随着新元件的不断涌现，用户需要通过Protel99SE的元件 库编辑器来自己设计元件，也可以到Protel公司的网站下载最 新的元件库（Library）。
进入Protel99SE，执行File→New，在出现的对话框中双击 图标 ，新建元件库，系统默认为Schlib1.lib，用鼠标双 击Schlib1.lib文件，可以打开原理图元件编辑器，进入图3-1 所示的元件编辑器界面。
Protel99SE原理图元件库的编辑
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载Protel99SE原理图元件库的编辑地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容实验二 Protel99SE原理图元件的制作实验时间：2014年 11月14 日；实验学时：2学时；实验成绩：实验目的：1．掌握Protel99SE软件原理图元件库的编辑与管理2．掌握绘制元件符号的方法3．掌握编辑已有元件符号的方法二．实验内容在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中，思考“元件组”的意义是什么？并可在书写实验报告时选择回答“思考题6”。
设置电路图纸设置为A4。
绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。
图1 数码管REDCA表1 数码管REDCA的引脚属性(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：图2 元件4006（注意：引脚7和14被隐藏了）表2 4006各引脚信息5．将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 Protel99SE原理图元件的制作
实验时间：2014年11月14 日；实验学时：2学时；实验成绩：
一．实验目的：
1．掌握Protel99SE软件原理图元件库的编辑与管理
2．掌握绘制元件符号的方法
3．掌握编辑已有元件符号的方法
二．实验内容
1．在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”
（比如：Lixiaofang_Favorate.lib）
2．打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中，思考“元件组”的意义是什么？并可在书写实验报告时选择回答“思考题6”。
3．设置电路图纸设置为A4。
绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；
并将所绘制图形粘贴到实验报告中！
4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：
(1)制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为
默认长度。
图1 数码管REDCA
表1 数码管REDCA的引脚属性
(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：
图2 元件4006（注意：引脚7和14被隐藏了）
5．将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。
6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号1改为A，引脚号2改为K；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。
7．将自建的“你的姓名全拼_Favorate.lib”文件导出到Design Explorer 99 SE\Library\Sch文件夹中，并从实验1中创建的原理图文件中添加“你的姓名全拼_Favorate.lib”元件库。
三．实验步骤：
1.新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：
Lixiaofang_Favorate.lib）
2.按路径Design Explorer 99 SE\Library\Sch打开原理图元件库文件Protel DOS Schematic
Libraries.ddb按实验内容2进行浏览。
3.在新建的“你的姓名全拼_Favorate.lib”中绘制实验内容3和4。
具体步骤如下：
(1)绘制元件外形；
(2)放置引脚、根据表1、表2编辑引脚属性；
(3) 全局修改引脚长度，并隐藏地和电源引脚
(4) 打开菜单栏Tools\Rename Component，分别重命名元件为REDCA和4006；
(5) 单击Browse Schlib管理器中的Description按钮，编辑元件标号、封装、描述
等信息。
(6) 将所绘制的元件REDCA和4006粘贴到实验报告中（不带图纸）
4.按路径Design Explorer 99 SE\Library\Sch打开原理图元件库文件Miscellaneous
Devices.ddb，找到RES2、ELECTRO1、NPN元件，复制到“你的姓名全拼_Favorate.lib”元件库中。
5.按照实验内容6的要求修改DIODE的引脚属性；修改后复制到“你的姓名全拼
_Favorate.lib”元件库中。
6.现在数一数你创建的“你的姓名全拼_Favorate.lib”元件库是不是一共有6个元件？在Explorer
浏览器中找到“你的姓名全拼_Favorate.lib”，鼠标右键单击该库名，弹出菜单，选择Export，按内容7要求导出该库。
7.打开实验1中新建的“你的姓名全拼_甲乙类放大电路.Sch”文件，把“你的姓名全拼_Favorate.lib”
添加到元件库列表区。
四．思考题（任选四道回答）
1．原理图元件库文件的扩展名与原理图文件的扩展名各是什么？
答：Lib，Sch。
2．将自己绘制的元件符号应用到原理图中，怎样操作？
答：在原理图元件库文件下新建元件，绘制元件符号，保存，将该元件库文件导出，然后在原理图文件中添加该元件库，在元件库中选中该元件，放置，完成。
3．在SchLib Drawing Tools工具栏中，哪一个按钮绘制的图形具有电气特性？
答：Wiring Tools。
4．请写出引脚属性对话框中各个引脚电气特性的含义。
5．元件模式有几种？什么是正逻辑？什么是负逻辑？
6．菜单操作Tools\New Component与Browse Schlib中的Add按钮操作的区别是什么？
答：Tools\New Component是在元件库中增加一个新的元件，Browse Schlib中的Add按钮操作是将新建的有相同的功能元件放入元件组中。
