星型卸料阀原理参数.
星型卸料器设计手册 概述及解释说明
星型卸料器设计手册概述及解释说明1. 引言1.1 概述星型卸料器是一种常用的物料排放设备，主要用于将各种颗粒状或块状物料从储存设备中快速、顺畅地输送出来。
它的主要优势在于具备高效、稳定、可靠的排放能力，并能适应各种复杂的工况环境。
本手册旨在为设计师和工程师提供一个详尽而全面的指南，以帮助他们了解星型卸料器的基本原理、设计要点和安装维护指南。
1.2 文章结构本文从引言、星型卸料器基本原理、设计要点以及安装维护指南等几个方面进行分析和讨论。
在引言部分我们将介绍文章内容的概述，并给出明确的目标。
接下来我们将深入探讨星型卸料器的基本原理，包括其作用和使用领域、构成部件及其功能以及工作原理与优势。
然后我们将重点关注星型卸料器的设计要点，涵盖了几何参数选择与设计考虑、排料机构的设计与优化以及电控系统的设计与配备。
最后，我们将提供一份详细的安装与维护指南，包括安装前的准备工作、正确的安装和校准流程步骤以及维护保养和常见故障处理方法。
最后我们将对本手册进行总结，并就未来星型卸料器的发展趋势进行展望。
1.3 目的本手册的目的是为读者提供一个系统而全面的星型卸料器设计手册，以帮助设计师和工程师更好地了解星型卸料器的原理和设计要点，并提供详细的安装与维护指南，使他们能够在实际应用中更有效地使用星型卸料器。
通过本手册，读者将能够掌握星型卸料器设计的核心知识和技术要领，从而能够根据不同需求选择适合的参数、优化排料机构、设计电控系统，并正确安装、校准和维护星型卸料器。
2. 星型卸料器的基本原理2.1 卸料器的作用和使用领域星型卸料器是一种常用于工业生产中的物料传送设备，其主要作用是将粉状、颗粒状或颗粒塊狀物料从储存设备、供给装置等地方以有序的方式进行排放和输送。
它广泛应用于食品加工、化工、冶金、建材、医药等各个行业。
2.2 构成部件及其功能星型卸料器由多个关键构件组成，包括进料口、转子（星盘）、出料口和电控系统等。
其中，进料口负责引入物料，转子将物料从进料处通过旋转到达出口，并按需均匀地分散或运输物料，而出料口则实现松散排放。
星形卸料器原理
星形卸料器原理星形卸料器是一种常见的物料输送设备，广泛应用于各个行业中。
它通过旋转星型转子，将物料从进料口输送到出料口，实现了高效、连续的物料卸载过程。
本文将详细介绍星形卸料器的工作原理及其优势。
一、工作原理星形卸料器的工作原理相对简单，但其运转过程却非常高效。
当物料进入进料口后，首先经过一个分布在星型转子上的刮板。
这些刮板将物料均匀地分配到转子的不同间隙中。
随着星型转子的旋转，物料被带动着沿着转子的轮廓线逐渐向出料口运动。
在运动过程中，物料的运动轨迹会受到离心力和重力的共同作用。
离心力使得物料向外移动，而重力则使得物料向下运动。
当物料到达星型转子的边缘时，离心力作用使得物料被抛出，从而实现了物料的卸载。
二、优势1. 高效性：星形卸料器通过旋转转子的方式，实现了物料的连续输送和卸载。
与传统的手动或半自动卸料方式相比，星形卸料器具有更高的工作效率和生产能力。
2. 稳定性：星形卸料器在运行过程中，物料可以均匀地分布在转子的不同间隙中。
这种均匀分布可以保证物料的稳定卸载，避免了堵塞和堆积的问题。
3. 适应性强：星形卸料器适用于各种物料的输送和卸载。
不论是散装物料、颗粒状物料还是粉状物料，星形卸料器都能够胜任。
4. 结构简单：星形卸料器的结构相对简单，维护和清洁都比较方便。
这使得星形卸料器在各个行业中得到广泛应用。
5. 节约成本：星形卸料器在物料输送过程中，减少了人工操作的需求。
这不仅提高了工作效率，还能够降低人力成本，节约企业的运营成本。
三、应用领域星形卸料器广泛应用于矿山、冶金、化工、建材等行业中。
在矿山行业，星形卸料器可以用于矿石的输送和卸载；在冶金行业，星形卸料器可以用于金属粉末的输送和卸载；在化工行业，星形卸料器可以用于化工原料的输送和卸载；在建材行业，星形卸料器可以用于水泥、石灰等材料的输送和卸载。
总结起来，星形卸料器以其高效、稳定和适应性强的特点，成为了物料输送和卸载的重要设备。
它的工作原理简单而高效，优势明显。
星型卸料器设备工艺原理
星型卸料器设备工艺原理星型卸料器是一种常用的卸料设备，特别适用于粉末、颗粒状和片状物料的连续卸料，广泛应用于化工、制药、食品等行业中。
本文将介绍星型卸料器的设备工艺原理。
设备构成及工作原理星型卸料器主要由进料口、出料口、滚筒、电机和减速器等部分组成。
具体工作原理如下：1.物料通过进料口进入星型卸料器的滚筒。
滚筒一般为金属材料，表面覆盖一层耐磨橡胶或塑料。
2.滚筒内部有许多星型叶片，叶片之间的距离可以调整，根据物料的特性和卸料速度来设置。
3.星型叶片的数量和角度也可以根据物料的特性进行调整，这样可以确保物料在滚筒中的运动轨迹。
4.物料在滚筒内部由于离心力和叶片的旋转而被强制从进料口移动到出料口，并通过出料口被卸下。
工艺优点星型卸料器相比于传统的卸料设备，有以下几个主要的优点：1.星型卸料器可以连续、稳定地卸料。
它的主要工作原理是利用滚筒的旋转和叶片的作用，可以很好地控制物料在滚筒内部的运动，从而实现物料的可靠卸放。
2.星型卸料器可以处理不同种类、不同性质、不同粒径的物料。
根据物料的特性，可以进行调整和改变星型叶片的数量、角度和距离等参数，以适应不同物料的卸料要求。
3.星型卸料器可以节约能源，减少环境污染。
由于物料在卸料过程中的稳定性，星型卸料器可以使物料的粉尘少产生，从而减少对环境的影响。
工艺应用星型卸料器的使用广泛，发挥了重要作用。
主要应用于以下几个方面：1.化工行业：星型卸料器可以用于粉状物料的输送和卸料，如碳酸钙、氧化锌、氢氧化铝等。
2.制药行业：星型卸料器可以用于药物原料的输送和卸料，如氧化铁、氧化钙、乳糖等。
3.食品行业：星型卸料器可以用于食品原料的输送和卸料，如食品添加剂、香料、香精等。
4.其他行业：星型卸料器可以用于水泥、煤粉、碎石等颗粒状物料的输送和卸料。
总结星型卸料器是一种灵活、高效的卸料设备，已经成为工业生产过程中不可或缺的一个环节。
它的设计、制造、应用有很大的空间和发展潜力。
星型卸料阀的内部构造
星型卸料阀的内部构造星型卸料阀是一种在工业领域广泛应用的阀门设备，其内部构造独特，具有高效、安全、可靠等特点。
本文将对星型卸料阀的内部构造进行详细解析，以帮助读者更好地了解这一重要设备。
一、星型卸料阀的工作原理星型卸料阀主要由阀体、阀门、驱动装置和控制系统等部分组成。
在工作过程中，驱动装置通过控制系统控制阀门的开关，实现物料的卸料。
其工作原理如下：1. 当卸料阀需要开启时，控制系统发送信号给驱动装置，驱动装置驱动阀门旋转，使物料通道打开，物料顺利排出。
2. 当卸料阀需要关闭时，控制系统发送信号给驱动装置，驱动装置驱动阀门旋转，使物料通道关闭，停止物料排出。
二、星型卸料阀的内部构造1.阀体阀体是星型卸料阀的基础部件，用于支撑阀门的旋转和驱动装置。
阀体通常采用铸铁、不锈钢等材质制成，具有较高的强度和耐磨性。
2.阀门阀门是星型卸料阀的关键部件，负责控制物料的流动。
阀门采用特殊的星型设计，使物料在阀门开启时能够顺畅地流出，而在阀门关闭时能够有效地阻止物料流动。
阀门通常由铸铁、不锈钢等材质制成，具有良好的耐磨性和密封性能。
3.驱动装置驱动装置是星型卸料阀的动力来源，负责驱动阀门旋转。
驱动装置通常采用电动、气动、液压等方式驱动，具有较高的驱动效率和可靠性。
4.控制系统控制系统是星型卸料阀的指挥中心，负责控制阀门的开关。
控制系统采用先进的智能控制技术，能够实现精确、稳定的控制效果。
此外，控制系统还具有故障诊断和自我保护功能，确保设备在故障情况下能够及时停机，避免事故发生。
总结：星型卸料阀内部构造复杂，但设计合理，能够满足各种工况下的卸料需求。
了解其内部构造和工作原理，有助于我们更好地选用、维护和管理这一重要设备，确保其在工业生产中发挥出最大的作用。
YJD-H型卸料器,星型卸料器的工作原理
YJD-H型卸料器，星型卸料器的工作原理YJD-H型卸料器又称星型卸料器,俗称卸料器,卸灰阀，卸料阀，电动锁气器,本阀由上海化工设计院设计，又集中了国内外最先进的卸灰阀优点，并多年来结合实际用户使用情况精制而成。
YJD-H型卸料器按其外形结构分为圆形星型卸灰阀和方形星型卸灰阀，其优点是：工作平稳可靠、卸料均匀准确、结构优化、体积小、密封性能好、维护方便、轻便节能、使用寿命长等等。
也是干燥、粉尘、颗粒、固体输送设备不可缺少的设备之一。
本阀安装于除尘器灰斗排灰,广泛应用于化工、冶金、矿山、水泥、除尘、环保、电力、粮食等行业的给料卸灰系统。
并可按客户要求定做各种非标星型卸灰阀。
星型卸灰阀工作原理：YJD-H型卸料器依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂入下一装置中去。
星型卸灰阀主要由电机、减速机、壳体、叶轮、主轴、轴承、左右端盖组成。
采用优质钢板焊接结构，叶片耐磨性强，集传动装置、传动轴、叶片联为一体。
由于星型卸灰阀的轴承和减速机都是向外凸出，能够避免粉尘挤进轴承和大颗粒物料卡死现象。
工作时由减速电机通过联轴带动叶轮转动，把壳体上部的物料均匀带到下部，由下一个装置把物料送走。
所以，星型卸灰阀只能直立安装，而不允许水平安装，给料机的上部要保持一定的料柱。
主要技术参数：转4型4立升/转Y801-4/0.5524≤8065Φ280Φ240Φ1802802301802805606158-Φ136型6立升/转Y801-4/0.5524≤8075Φ300Φ260Φ2002902502003005856358-Φ138型8立升/转Y802-4/0.7524≤8085Φ320Φ280Φ2203102702203206006558-Φ1310型10立升/转Y90S-4/1.124≤8095Φ340Φ300Φ2403302902403406507108-Φ1512型12立升/转Y90S-4/1.124≤80110Φ360Φ320Φ2603503102603606707308-Φ1514型14立升/转Y90S-4/1.124≤80120Φ380Φ340Φ2803803302803806907508-Φ1816型16立升/转Y90S-4/1.124≤80150Φ400Φ360Φ3004003503004007107708-Φ1818型?18立升/转Y90L-4/1.5?24≤80180Φ420Φ380Φ320420?370320?420?760?820?8-Φ18??20型20立升/转Y90L-4/1.524≤80190Φ440Φ400Φ340440390340440780840?8-Φ18??26型26立升/转Y100L-4/2.224≤80250Φ500Φ460Φ400510450400520870930?8-Φ18??30型30立升/转Y100L-4/2.224≤80265Φ540Φ500Φ440540?490440560?1100?1100??8-Φ18产品特点：结构紧凑,造型美观,使用方便,运转平稳,噪音低,由于轴成,齿轮箱离开壳体一段距离,对于高温,润滑都有较大改善,本卸料器也可按用户要求设计,制造,安装,调试.一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行更加平衡，其作用是控制油路中油压的大小。

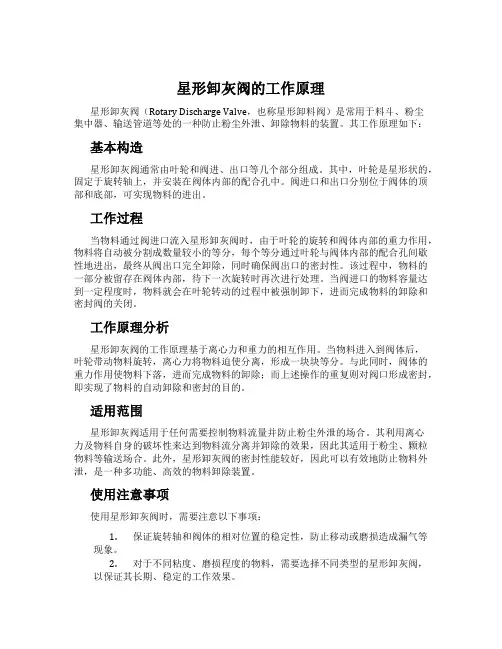

星形卸灰阀的工作原理
星形卸灰阀的工作原理星形卸灰阀（Rotary Discharge Valve，也称星形卸料阀）是常用于料斗、粉尘集中器、输送管道等处的一种防止粉尘外泄、卸除物料的装置。
其工作原理如下：基本构造星形卸灰阀通常由叶轮和阀进、出口等几个部分组成。
其中，叶轮是星形状的，固定于旋转轴上，并安装在阀体内部的配合孔中。
阀进口和出口分别位于阀体的顶部和底部，可实现物料的进出。
工作过程当物料通过阀进口流入星形卸灰阀时，由于叶轮的旋转和阀体内部的重力作用，物料将自动被分割成数量较小的等分，每个等分通过叶轮与阀体内部的配合孔间歇性地进出，最终从阀出口完全卸除，同时确保阀出口的密封性。
该过程中，物料的一部分被留存在阀体内部，待下一次旋转时再次进行处理。
当阀进口的物料容量达到一定程度时，物料就会在叶轮转动的过程中被强制卸下，进而完成物料的卸除和密封阀的关闭。
工作原理分析星形卸灰阀的工作原理基于离心力和重力的相互作用。
当物料进入到阀体后，叶轮带动物料旋转，离心力将物料迫使分离，形成一块块等分。
与此同时，阀体的重力作用使物料下落，进而完成物料的卸除；而上述操作的重复则对阀口形成密封，即实现了物料的自动卸除和密封的目的。
适用范围星形卸灰阀适用于任何需要控制物料流量并防止粉尘外泄的场合。
其利用离心力及物料自身的破坏性来达到物料流分离并卸除的效果，因此其适用于粉尘、颗粒物料等输送场合。
此外，星形卸灰阀的密封性能较好，因此可以有效地防止物料外泄，是一种多功能、高效的物料卸除装置。
使用注意事项使用星形卸灰阀时，需要注意以下事项：1.保证旋转轴和阀体的相对位置的稳定性，防止移动或磨损造成漏气等现象。
2.对于不同粘度、磨损程度的物料，需要选择不同类型的星形卸灰阀，以保证其长期、稳定的工作效果。
3.定期对星形卸灰阀的各个部件进行检查和维护，及时更换磨损的部件。
4.在密封性能要求高的场合，可以配合防止粉尘溢出等附加设备，提高其密封性能。
结论星形卸灰阀是常用的物料卸除装置之一，其工作原理基于离心力和重力相互作用，具有物料流分离、自动卸除和密封性高等特点。
星型卸料器工作原理
星型卸料器工作原理
嘿，朋友们！今天咱来聊聊星型卸料器这玩意儿的工作原理。
你看啊，这星型卸料器就像是一个勤劳的小管家。
它的主要任务呢，就是把一堆物料有秩序地送出去。
想象一下，那物料就像一群调皮的小孩子，在一个大房间里闹哄哄的。
而星型卸料器呢，就像是那个能让小孩子们乖乖排队出门的厉害角色。
它里面有个像星星一样的转子，这个转子可神奇啦！就像一个会魔法的轮子，不停地转动着。
当物料跑到它身边的时候，转子就用它的“魔法”把物料抓住，然后带着物料一起转动。
转着转着，就转到了卸料口那里。
这时候，物料就像是被施了魔法一样，乖乖地从卸料口出去啦！是不是很有意思呀？
你说这星型卸料器咋这么聪明呢？它能精准地控制物料的流出速度，不快也不慢，刚刚好。
这就好比是我们走路，走太快容易摔跟头，走太慢又耽误事儿，得恰到好处才行。
而且啊，它还特别耐用。
不管是风吹雨打，还是物料的各种折腾，它都能稳稳地工作着，就像一个坚强的战士。
咱再想想，如果没有星型卸料器，那物料不就乱成一团啦？那可不行，那会给我们的生产带来多大的麻烦呀！所以说呀，这星型卸料器可真是个宝贝呢！
它在各种工业生产中都发挥着重要的作用。
不管是水泥厂，还是化工厂，都能看到它忙碌的身影。
它就像一个默默无闻的英雄，为我们的生产保驾护航。
朋友们，你们说这星型卸料器是不是很了不起呀？它用自己的方式，为我们的生活和生产做出了这么大的贡献。
我们真应该好好感谢它呢！让我们一起为星型卸料器点个赞吧！。
星型阀原理
星型阀原理星型阀是一种常见的控制阀，它通过改变阀芯的位置来控制流体的流动，从而实现流量、压力或液位的调节。
星型阀的原理是基于流体力学和控制理论，通过对流体的阻力和压力进行调节，实现对流体的精确控制。
首先，星型阀的工作原理是基于流体的流动特性。
当流体通过阀门时，阀芯的位置会改变流体的流动路径和速度，从而影响流体的流量和压力。
通过调节阀芯的位置，可以改变流体通过阀门的阻力，从而实现对流体流量的调节。
其次，星型阀的原理还涉及到流体的压力调节。
通过改变阀芯的位置，可以改变流体通过阀门的通道大小，从而影响流体的压力。
通过对阀芯位置的精确控制，可以实现对流体压力的精准调节，满足不同工况下的流体控制需求。
此外，星型阀的原理还包括液位控制。
在一些特定的应用场合，需要对液体的液位进行精确控制，星型阀可以通过对流体流量和压力的调节，实现对液位的精确控制。
这对于一些化工、制药等行业来说，具有重要的意义。
总的来说，星型阀的原理是基于对流体流动的精确控制，通过改变阀芯的位置来调节流体的流量、压力和液位。
它是一种非常重要的控制阀，广泛应用于工业自动化系统中，为生产过程的稳定运行提供了重要保障。
在实际应用中，星型阀的原理需要与控制系统紧密配合，通过传感器采集流体的实时参数，反馈给控制系统，实现对阀门位置的精确控制。
这就需要对控制系统的稳定性和精度有较高的要求，以确保星型阀能够实现精准的流体控制。
总之，星型阀的原理是基于对流体流动的精确控制，通过改变阀芯的位置来实现对流量、压力和液位的调节。
它在工业自动化系统中具有重要的应用价值，为生产过程的稳定运行提供了重要保障。
希望本文能够对星型阀原理有所了解，并能够在实际应用中发挥其重要作用。
旋转供料器工作原理及星型卸料器的耐温层次
旋转供料器工作原理及星型卸料器的耐温层次旋转供料器在环保、冶金、化工、粮食、食品等行业广泛应用。
星型卸料器又称旋转给料器，关风器，是由带有数个叶片的转子在圆筒形机壳内旋转，从上部料斗落入的物料，充塞在叶片间的空格内，随叶片的旋转而卸出。
星型卸料器作为常用的卸灰装置不但可以设计成耐高温型，主要还可以针对由于吸温性物料和金属性粉末的输送和接受，具有很好的效果。
因为星型卸料器具有穿透性，穿透油封装置物料直入轴承，导致运转不受而损坏机械，有外装的特点，它不会和物料接触。
旋转供料器是工业中常用的卸灰装置，随着工业工矿的复杂多变和环保力度的加强，对于卸灰系统的要求也越来越严格，为了满足市场的需求，技术人员不断研究、改进星型卸料器的功能使之更能适应工矿变化，特推出异形定制星型卸料器，包括异形高度、异形长度、异形法兰、上方下圆及上圆下方口法兰、异形电机、异形材质等，定制星型卸料器需要提供星型卸料器的高度、料口内外径、卸料器材质、法兰孔数、孔径等各种与星型卸料器有关的技术参数。
旋转供料器讲述近年来由于工业的多元化发展，高温生产环境越来越多，而对于高温环境中的除尘要求也越来越严格。
星型卸料器作为治理环境污染除尘设备的基础产业，环境治理工业粉尘是重要环节对于高温环境的适应不容忽视。
星型卸料器由星型叶轮，阀体，电机减速机等组成，星型卸料器的材质可以选用铸铁、碳钢、不锈钢材质的，相对于高温环境一般我们会选用不锈钢材质的来确保其受温度影响而不变形。
但是相对于温度超过400度的环境就算选用不锈钢材质的星型卸料器也难避免在使用中受热变形，这对星型卸料器的耐温要求设置了一个难题，而水冷式星型卸料器针对于这一问题实现了更好的解决方法。
旋转供料器讲述星型卸料器的耐温层次的不同，主要取决于材质的选择和结构的设计。
从普通耐高温到合金耐高温，不单单是一个材质的变化，整体配件选用也非常严谨。
星型卸料器价格决定其品质，水冷式星型卸料器是耐温卸料器耐温较高的一种。
星型卸灰阀小常识
星型卸灰阀小常识
星型卸灰阀是一种常用的阀门，主要用于燃煤、水泥等工业行业的除尘系统中
的灰斗卸料或物料输送系统中的中断和分配。
本文主要介绍星型卸灰阀的组成、工作原理和常见故障及其解决方法。
组成
星型卸灰阀主要由阀门体、虹吸管、振动器、电机等组成。
其中，阀门体是主
要的组成部分，由两个设有密封条的星型旋转体组成。
工作原理
星型卸灰阀的工作原理是基于旋转体的相互配合和密封。
当旋转入料斗中的星
型阀门体停止旋转时，密封在旋转体上的密封条将卡住输送管。
而当旋转体进行旋转时，星型阀门体会使闭合在输送管上的密封条抬离开，将颗粒物料等物质通过阀门体的开孔输送到相关装置中。
常见故障及其解决方法
1. 阀门体旋转不灵
阀门体旋转不灵主要是由于阀门体处于灰化状态，需要进行清洗。
清洗操作主
要包括用水和清洁剂清洗内部，或用清洁工具清理分配阀门阀缘，再进行润滑处理。
2. 噪音过大
星型卸灰阀使用一段时间后，由于阀门体在旋转时与阀缘以及机身之间的磨擦，会出现噪音过大的问题。
此时，可采取在阀壳和阀门上进行补涂焊或更换旋转体来解决。
3. 电机无法启动
电机无法启动通常由于电源故障或电机线路故障，需要检查电源和电机线路是
否正常，并检查电机本身是否存在故障。
如果问题没有解决，可以联系专业人员进行检查和修理。
以上是常见的星型卸灰阀的故障及其解决方法。
在实际使用中，需要注意定期
清洗、检查以及维护保养，以保证阀门的稳定运行和工作效率。
星型卸灰阀的原理与故障
星型卸灰阀的原理与故障星型卸灰阀的原理与故障星型卸灰阀又称电动锁气阀，星型卸料器，旋转给料器，锁气阀，通常星型卸料器的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。
一、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此，星型卸料器可以定量而连续地卸料。
二、星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器可以均匀，连续地向输料管供料，以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。
因此，星型卸料器是气力输送系统中常用的重要部件。
三、星型卸料器可以用在收集物料系统中，作为料仓的卸料器。
星型卸料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一，卸料器特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。
四、星型卸灰阀的上、下法兰口基本是方形或圆形，也可以由用户选定。
其优点是：工作平稳可靠、卸料均匀准确、结构优化、体积小、密封性能好、维护方便、轻便节能、使用寿命长等等。
也是干燥、粉尘、颗粒、固体输送设备不可缺少的设备之一。
星型卸灰阀依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂入下一装置中去。
星型卸灰阀主要由电机、减速机、壳体、叶轮、主轴、轴承、左右端盖组成。
采用优质钢板焊接结构，叶片耐磨性强，集传动装置、传动轴、叶片联为一体。
星型卸灰阀又称星型卸料器的常见故障有：1、星型卸料器适用于连续工作制，允许正反向运转。
2、卸料器输出轴与输入轴与其它零件配件时，不允许直接、锤击、以防损坏。
3、星型卸料器在运输及安装过程中，应保持平稳、避免碰撞、以至造成壳体断裂变形等。
4、在使用过程中，如设备出现沿轴向漏风、漏灰等现象，可坚固压料盖即可。
5、在运转过程中，避免因物料颗粒大，粘接力强引起的设备超载运转，或除尘器中遗贸异物造成的设备卡壳或电机短路导致设备或损坏，建议用户及时栓查并加装过载保护装置。
星型下料器的技术参数
星型下料器的技术参数星型下料器的技术参数一、简介星型下料器用于安装在负压下工作的卸料器的排料口处，上部接受卸料器排出的物料，依靠旋转的叶轮起着输送物料的作用，又担负着密封的作用，防止气力输送过程中从排料口吸入空气，保证卸料器的正常排料做为一种特殊的卸料装备,在清洁和清洗工作中起到了很大的作用，所以我们有必要总结一下它的一些特点，这样就可以更好的对星型下料器做到全面的了解和维护,发挥它最大的能力。
二、使用范围星型下料器的使用范围：星型下料器装置是除尘设备排灰、送风和其它设备给料的主要设备，星型下料器适用于粉状物料和颗料状物料。
为环保、冶金、化工、粮食、食品等工业部门广泛应用。
三、优点（1）通过采用行星转动原理，输入输出轴在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。
（2）密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。
（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。
（4）过载能力强，耐冲击惯性力小，适用于起动频繁和反正转。
（5）根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。
在材质上也可根据用户需要进行特殊加工，如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。
四、产品图片沧州中能下料器0317-******* 五、外形及法兰尺寸图六、星型下料器在生产中的应用星型下料器可以用在收集物料系统中，作为料仓的卸料器，星型下料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一，它特别适用于粉尘，小颗粒物料深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。
星型下料器的详细介绍由沧州中能刘欢提供，希望能给您带来帮助。
星型卸料阀原理参数_图文(精)
星型卸料阀又称旋转给料器，锁气阀，星型卸料阀，星型下料器，星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。
星型卸料阀由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。
主要安装于除尘器的灰斗排灰，也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。
具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。
一、星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B型。
也可根据客户要求定做长方形及其他异形规格的卸灰阀。
常用型号主要技术参数如下：A型卸灰阀外形安装尺寸表 (mm型号A B C E F M H h n-φYJD02240200150650420122.5225128-9型YJD04260230180758526140280158-11型YJD06280250200778536150300158-11型YJD08300270220798546160320188-11型YJD10320290240880628170340188-13型YJD12340310260900638180360188-13型YJD14360330280920648190380208-17型YJD16380350300960678200400208-17型YJD18400370320980688220440228-17型YJD204203903401000698230460228-17型YJD264804504001150740260520248-17型YJD3060052044011907553006002412-17型B型卸灰阀外形安装尺寸表 (mm二、卸料阀卸料阀又称刚性叶轮给料机或星形卸料器，按材质要求选型为铸铁、A3钢板、不锈钢。
其中铸铁为普通型，钢板为大型号焊接型，不锈钢为耐高温或耐腐蚀型。
不锈钢星型卸料器详细介绍
不锈钢星型卸料器详细介绍
不锈钢星型卸料器有链传动和直连式两个系列,进出料口分圆形法兰和方形法兰两种。
用户可根据需要自行选择,不锈钢星型卸料器材质中含有合金元素如:镍、钼、钛、铌、铜、氮等,以满足各种用途对不锈钢组织和性能的要求,比普通钢长久耐用耐腐蚀性好强度高,表面美观,不必表面处理,维护简单清洁,光洁度高焊接
性能好,具有无磁或弱磁性,硬度高的优点。
不锈钢星型卸料器是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。
不锈钢星形卸料装置材质为(SS304，SS304L，SS316，316L，SS836L)它不但耐高温，而且还耐腐蚀，无污染，在特殊的应用场合需要有零保护功能时，在不锈钢星型卸料装置的端部可以方便的配置传感器，以实现在线监控和现场监控。
不锈钢星型卸料装置能够在食品和药品行业中起到和发挥它更好的效率。
不锈钢星型卸料器特点：
1、是指卸料器的壳体及转子，轴等均采用不锈钢材质，不锈钢一词不仅仅是单纯指一种不锈钢，而是表示多种工业不锈钢，每种不锈钢都在其特定的应用领域具有良好的性能，生活中所说的通过磁铁吸附来辨别不锈钢优劣、真伪的方法是片面。
2、不锈钢星型卸料装置材质中含有合金元素如：镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求，比普通钢长久耐用耐腐蚀性好强度高，表面美观，不必表面处理，维护简单清洁，光洁度高焊接性能好，具有无磁或弱磁性，硬度高的优点。
不锈钢星型卸料器A型外形安装尺寸表(mm)
不锈钢星型卸料器B型外形安装尺寸表 (mm)
不锈钢卸料器性能参数表。
星形卸料器原理
星形卸料器原理
星形卸料器是一种常用的散装物料卸料设备，其主要原理是通过旋转
的星轮将物料从进料口输送到出料口，实现快速、均匀、连续的卸料。
一、星形轮结构
星形轮由多个齿轮组成，每个齿轮都有一个圆心和多个齿。
它们围绕
一个中心点旋转，并沿着一个特定的路径运动。
这些齿轮之间的间隙
形成了进出料口。
在运行过程中，星形轮会不断地旋转，使得物料从
进入口进入，并在齿轮之间被输送到出口处。
二、工作原理
当星形卸料器开始运行时，物料从进入口流入星形轮内部。
随着星形
轮的旋转，物料被推入到齿轮之间的空隙中，并随着齿轮的运动被输
送到出口处。
当物料到达出口时，它会被强制排出并流向下一个处理
步骤。
由于每个齿轮都有自己独立的运动路径和速度，因此可以实现快速而
均匀地输送物料。
此外，在输送过程中还可以根据需要调整星形轮的
运动速度和方向，以适应特定的物料输送要求。
三、应用领域
星形卸料器广泛应用于食品、化工、医药、建筑等行业中。
例如，在食品加工过程中，星形卸料器可以用于输送粉状或颗粒状的原材料，如面粉、糖、盐等。
在化工领域中，星形卸料器可以用于输送各种化学物质，如氧化铝、氯化钠等。
在建筑行业中，星形卸料器可以用于输送混凝土和水泥。
总之，星形卸料器是一种高效且可靠的散装物料输送设备。
其结构简单、操作方便，并可以根据不同的物料输送要求进行调整和优化。
因此，在各个领域中都具有广泛的应用前景。
星型卸灰阀
星型卸灰阀又称星型卸料器，俗称卸料器，卸灰阀，由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。
主要安装于除尘器的灰斗排灰，也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。
具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。
星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B型。
也可根据客户要求定做长方形及其他异形规格的卸灰阀。
常用型号主要技术参数如下：A型卸灰阀外形安装尺寸表(mm)B型卸灰阀外形安装尺寸表 (mm)卸灰阀卸灰阀又称刚性叶轮给料机或星形卸料器，按密封要求选型为单层、双层、三层式。
卸灰阀是各类除尘设备排灰工艺中重要组成部分，保证密封料仓和连续或间断排灰的作用；在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。
公司在原卸灰阀结构上具有如下改进：（1）为防止料仓落入异物卡阻卸料器叶轮，烧损电机，采用干式过载保护离合器，代替了以往产品中的安全销。
（2）在叶轮上方的壳体侧部加装了检查孔。
（3）为防止叶轮两端部因密封不良漏灰进入轴承，叶轮端部下侧扩有卸灰槽；为防止高温导致轴承润滑不良，将轴承座改为外置。
（4）叶轮与端盖，动与静的结合部采用合金耐磨套。
（5）驱动装置有齿差行星减速机，摆线针轮减速机两种，根据需要选型。
（6）叶轮装上橡胶皮，避免粉尘挤进轴承和大颗粒卡死的现象。
（7）卸灰阀上部通常配以手动闸板阀，方便检修、排障与更换。
星形卸料器星形卸料装置，又名电动卸灰阀（星形卸料器），它由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。
共有两个系列，60种规格。
进出口法兰方形的为A型，圆形的为B型。
星形卸料器（星形卸灰阀）是除尘设备排灰，关风和其它设备给料的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。
星型卸料器采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型连接结构紧凑工作可靠轻便节能工作原理。
星型卸灰阀
星型卸料器一般简称卸料器还有人叫做卸灰阀，星形卸料器，除尘器卸料器。
星型卸料器的组成：铸铁壳体，铸铁转子，铸铁前后盖，轴承，传动轴，摆线针轮减速机等组成，一般是采用铸铁材质，也可根据客户要求加工，
星型卸料器的原理：粉尘靠自身重力落入转子的空格内，减速电机带动传动轴使转子转动同时粉尘跟随转子转动，粉尘又靠自身重力卸下。
一般情况下卸料器安装在除尘器的灰斗下面，星型卸料器的应用;在环保，冶金，粮食等工业部门已被广泛应用，
在回转卸灰阀的上部应经常保持（储存）一定高度的粉尘。
因为叶轮转动时，卸完粉尘后叶轮转上的那一面经常是没有粉尘的，所以容易使空气漏入。
为了保持一定高度的灰柱，而且不致卸空，最好在灰斗内装设料位信号设施，并与卸尘阀的电动机建立连锁。
质优卸料器的标准：
星形卸料器整体结构坚固而紧凑，精巧美观; 可以按照输送系统的要求均匀地、连续不断地向下游卸料。
二、设备能连续不断稳定运行，而且振动小，噪音低。
便于操作和维护。
三、根据需要输送的介质选择合适的材质，再根据输送物料的量结合输送管道的进出口径对照厂家的样本来选择合适的规格型号。
星型卸料器转速知识及卸料量
精品好资料——————学习推荐1 / 1 星型卸料器(闭风器)的转速知识及卸料量星型卸料器(闭风器)的转速星型卸料器又称旋转给料器、关风器，是由带有数个叶片的转子在圆筒形机壳内旋转，从上部料斗落入的物料，充塞在叶片间的空格内，随叶片的旋转而卸出。
星型卸料器的转速可分为以下几种,17转,21转,25转,32转,35转,43转,51转,60转,65转,88转,134转,164转等几种规格.单机速比相对应为:87,71,59,47,43,35,29,25,23,17,11,9等几种.最常用的转速和速比为:21转,25转,43转等几种.可根据卸料器的转速和每转卸料量来计算卸料器的总卸料器每小时,可以达到你最理想的选型结果.星型卸料器(闭风器)卸料能力计算方法：V(m3/h)=V1(L/rev)xN(rpm)x60x η（%）G （T/h ）=V （m3/h ）xρ（T/m3）xKV ：卸料量（m3/h) V1:转子每转容积（L/rev)N:转子每分钟的转速（rpm ） η：转子的容积效率（%）ρ：物料堆积密度（T/m3) K:修正系数一般取0.7~0.8闭风器在压送式气流输送设备中，管道内部气压比外界大，物料无法加进来，则通过安装在加料器处的闭风器的金属片把内外的气流隔开，通过金属片的转动把物料加进来。
闭风器，包括叶轮、叶轮轴、壳体，壳体两端固定有端盖，端盖上固定有轴承座，叶轮上固定有多个叶片，所述叶轮轴的左端装在推力连接件上，推力连接件左端还装有推力轴，推力轴上从左至右依次装有调整手柄、固定手柄和锁紧螺母，调整手柄与推力轴固定在一起，固定手柄和锁紧螺母与推力轴均通过螺纹连接，固定手柄的右端面紧贴锁紧螺母的左端面，锁紧螺母与轴承座相固定，所述壳体的内径从左至右逐渐减小，所述叶片的高度从左至右逐渐减小。
本实用新型旋转闭风器叶片与壳体之间的间隙可以调整，闭气效果好。
星型卸料器设计手册
星型卸料器设计手册摘要星型卸料器是一种常用于物料卸载的设备，在粮食加工、化工、制药等行业中应用广泛。
本手册旨在介绍星型卸料器的结构、工作原理、选型方法以及维护保养等方面的知识，帮助用户更好地理解和使用这一设备。
一、星型卸料器简介星型卸料器是一种利用旋转的星型叶片将物料从容器内部向外排放的设备。
它通常由电动机、减速机、星型叶片和容器等部件组成。
星型卸料器的工作原理是通过旋转的星型叶片将物料沿着容器壁移动，最终排放出来。
它适用于粉状、颗粒状、块状等不同形态的物料，广泛应用于各种工业领域。
二、结构特点1. 星型叶片：星型卸料器的关键部件，通常为多个叶片组成的星形结构，通过旋转来实现物料的卸载。
2. 容器：装载待卸料物料的地方，通常为圆筒形或方形，根据实际需求可以定制成不同尺寸和材质。
3. 电动机和减速机：提供动力支持，带动星型叶片旋转，产生排放物料的运动。
4. 控制系统：一般包括启动、停止、速度调节等功能，以确保设备的安全稳定运行。
三、工作原理1. 启动电动机，通过减速机带动星型叶片旋转。
2. 待卸料的物料被星型叶片带动，沿着容器壁不断移动。
3. 最终，物料被逐渐排放到卸料口，完成卸载过程。
四、选型方法选择适合的星型卸料器应根据实际生产需求、物料性质、容器尺寸等因素综合考虑：1. 物料性质：包括物料的形态、粒度、湿度等，不同的物料需要不同形式和规格的星型卸料器。
2. 卸载能力：根据需求确定所需卸载物料的重量、速度等指标，选择合适的卸料容量。
3. 安全性能：考虑设备的安全性、操作简便程度，选用稳定性好的品牌和型号。
4. 维护保养：选择易于清洁、维护和保养的设备，以延长设备寿命。
五、维护保养1. 定期检查设备各部件的运行情况，保证电动机和减速机的正常运转。
2. 清洁卸料口和容器内壁，防止物料残留造成设备堵塞。
3. 定期润滑星型叶片和轴承部件，确保设备正常运转。
4. 注意防腐蚀和防锈处理，延长设备使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
星型卸料阀又称旋转给料器，锁气阀，星型卸料阀，星型下料器，星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。
星型卸料阀由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。
主要安装于除尘器的灰斗排灰，也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。
具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。
一、星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B型。
也可根据客户要求定做长方形及其他异形规格的卸灰阀。
常用型号主要技术参数如下：
A型卸灰阀外形安装尺寸表(mm)
型号 A B C E F M H h n-φ
YJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17
B型卸灰阀外形安装尺寸表 (mm)
二、卸料阀
卸料阀又称刚性叶轮给料机或星形卸料器，按材质要求选型为铸铁、A3钢板、不锈钢。
其中铸铁为普通型，钢板为大型号焊接型，不锈钢为耐高温或耐腐蚀型。
星型卸料阀是各类除尘设备排灰工艺中重要组成部分，保证密封料仓和连续或间断排灰的作用；在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。
华菱公司在原卸灰阀结构上具有如下改进：
（1）为防止料仓落入异物卡阻卸料器叶轮，烧损电机，采用干式过载保护离合器，代替了以往产品中的安全销。
（2）在叶轮上方的壳体侧部加装了检查孔。
（3）为防止叶轮两端部因密封不良漏灰进入轴承，叶轮端部下侧扩有卸灰槽；为防止高温导致轴承润滑不良，将轴承座改为外链接。
（4）叶轮与端盖，动与静的结合部采用合金耐磨套。
（5）驱动装置有齿差行星减速机，摆线针轮减速机两种，根据需要选型。
（6）叶轮装上丁腈橡胶皮，避免粉尘挤进轴承和大颗粒堵料的现象。
（7）卸灰阀上部通常配以手动闸板阀，方便检修、排障与更换。
三、刚性叶轮给料机星形卸料装置，又名电动卸灰阀（星形卸料阀），它由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。
共有两个系列，60种规格。
进出口法兰方形的为A型，圆形的为B型。
刚性叶轮给料机（星形卸料阀）是除尘设备排灰，关风和其它设备给料的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。
星型卸料器采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型连接结构紧凑工作可靠轻便节能工作原理。
型号Type 每转体
积
Volume/
Rotation
减速电机型
号
(Speed-down
motmodel)
转速
（Rew）
工作温度
（Work
temperature）
重量
(Weight)
安装联接尺寸Installation Dimension KW r/min℃Kg A B C A1B1C1H L L1N-Φ
2型2立升/
转
Y801-4/0.5524≤30055Φ240Φ200Φ1502402001502405305858-Φ11
4型4立升/
转
Y801-4/0.5524≤30065Φ280Φ240Φ1802802301802805606158-Φ13
6型6立升/
转
Y801-4/0.5524≤30075Φ300Φ260Φ2002902502003005856358-Φ13
8型8立升/
转
Y802-4/0.7524≤30085Φ320Φ280Φ2203102702203206006558-Φ13
1010立升/Y90S-4/1.124≤30095Φ340Φ300Φ2403302902403406507108-Φ15
型转
12型12立升/
转
Y90S-4/1.124≤300110Φ360Φ320Φ2603503102603606707308-Φ15
14型14立升/
转
Y90S-4/1.124≤300120Φ380Φ340Φ2803803302803806907508-Φ18
16型16立升/
转
Y90S-4/1.124≤300150Φ400Φ360Φ3004003503004007107708-Φ18
18型18立升/
转
Y90L-4/1.5 24≤300180Φ420Φ380Φ320420 370320 420 760 820 8-Φ18
20型20立升/
转
Y90L-4/1.524≤300190Φ440Φ400Φ340440390340440780840 8-Φ18
26型26立升/
转
Y100L-4/2.224≤300250Φ500Φ460Φ400510450400520870930 8-Φ18
30型30立升/
转
Y100L-4/2.224≤300265Φ540Φ500Φ440540 490440560 1100 1100 8-Φ18。
