20%氯化钙高盐废水脱盐处理系统

UAV全塑型20%氯化钙高盐废水处理系统

（改建）

（浙江临海市楚玛尔海水淡化处理设备厂）

一、废水概况：

1、废水水质与分析：

项目指标

PH 5.7-6.5

COD25-50mg/L

氯化钙20%

碳酸钙 1.5~3%

锗2-10mg/L8kg

钴0.5mg/L0.4kg

二氧化硅35mg/L28kg

2、处理量：380~400m3/d

3、处理要求：产水≤0.5%（氯化钙），产水回用。氯化钙回收：无水氯化钙。

二、废水分析：

废水总盐量约23%，即吨废水氯化钙200kg、碳酸钙约15~30kg；含水率77%，吨废水约770kg。废水总量按800m3/d计，可回收物料：氯化钙160吨、碳酸钙12~24吨；回用水约616吨（损耗未计）

其它富集物料：锗8kg/d、钴0.4kg/d、二氧化硅28kg/d。

物料分析：

氯化钙：氯化钙的溶解度20℃（74.5g）、60℃（137g）、80℃（147g）、

90℃（154g），低温下溶液结晶而析出的为六水物，逐渐加热至30℃时则溶解在自身的结晶水中，继续加热逐渐失水，至200℃时变为二水物，再加热至260℃则变为白色多孔状的无水氯化钙。氯化钙对碳钢、不锈钢具有强腐蚀性和结垢性。

碳酸钙：化学式CaCO₃，分子量100.09，不溶于水，白色固体。金属传热面容易结垢。

锗：锗粉末状呈暗蓝色，结晶状，为银白色脆金属。化合价+2和+4。是一种稀有金属，重要的半导体材料，不溶于水。

钴：化合价为2价和3价。在常温下不和水作用，在潮湿的空气中也很稳定。化学式Co、分子量58.93、熔点1495℃、沸点2870℃、密度8.9g/cm3、元素类型金属。

二氧化硅：化学式SiO₂。纯的二氧化硅无色，常温下为固体，化学式为SiO₂，不溶于水。不溶于酸，化学性质比较稳定。

三、UAV处理工艺：

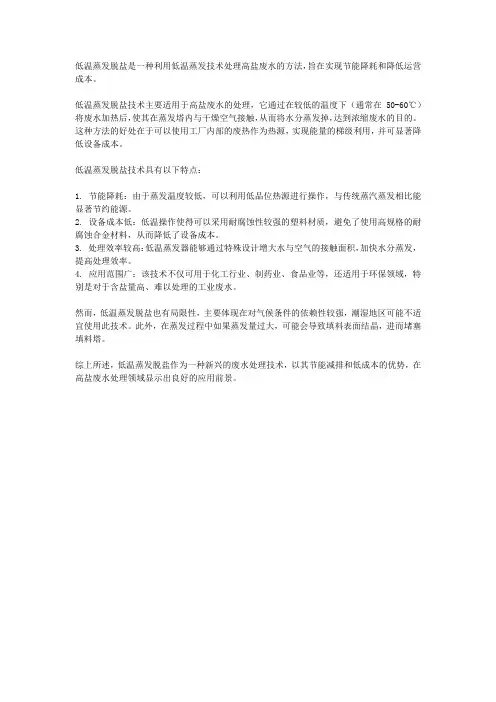

1、简介：UAV脱盐处理系统（Ultrasound Atomization Vaporization），采用超声声化热学工艺为核心技术，其机理：介质在声化热力中水溶液汽化，实现固液分离。该技术为全球首创非传热固液分离技术，采用全塑构造，应用于各行业高盐、高COD、高氨氮、高放射性工业废水处理，支持物料回收(分离/浓缩/结晶/分质提取)等应用领域。系统结构简单、全塑构造、耐腐蚀、不结垢，具有低投入、低能耗、低处理成本、免维护的优良品质。

特点：

UAV系统为低温（50~90℃）、常压声化汽化技术，独特的“非传热”汽化固液分离工艺，全塑材质（聚丙烯、聚四氟乙烯等）制造，对各种有机、无机盐无腐蚀和结垢的影响，系统免维护，不停机检修，“傻瓜”式运行，使用范围和各种介质无限制。

2、设计处理量：20m3/h

3、工艺流程：

运行说明：

废水(20t/h)泵入“换热器”温升到85-90℃,进入“UAV脱盐机组”汽化，汽化水蒸汽经“冷凝换热器”冷凝成淡化水回收(15.4t/h)。

排出的“浓缩液”进入“过饱和结晶池/槽”，在该（池/槽）中对氯化钙、碳酸钙等分离，氯化钙过饱和结晶，得到“（六水）氯化钙”，经结片机得到“无水氯化钙”4.6t/h；

四、能耗：

该企业具有大量天燃气锅炉废热、干燥炉废热、余热利用，本工艺热源采用锅炉烟废热和干燥炉废热，向UAV加热器提供热源，具体如下：

锅炉废热温度约250摄氏度，可利用热力37kcal/m3；

干燥炉废热温度约350摄氏度，可利用热力62kcal/m3

共可利用废热量约400万m3。

UAV脱盐机能能耗计算：

热力能耗(平均)

项目

吨废水20t/h废水量400t/d废水量废热用量3500m3/h70000m3280万m3 UAV动力能耗22kw.h440kw.h8800kw.h 结片机等能耗不计（用户自备）

五、UAV脱盐系统配置与材质：

项目材质

UAV脱盐系统聚丙烯PP

预加热换热器聚丙烯PP、聚四氟乙烯4F

冷凝换热器聚丙烯PP

机架碳钢磷化（防腐）

饱和结晶池混凝土
