链板式刮泥机安装方案1
刮泥机施工方案(3篇)
第1篇一、工程概况1.1 项目背景随着我国城市化进程的加快,污水处理厂、水库、河道等水利工程的数量不断增加,其中刮泥机作为水利工程中不可或缺的设备,其施工质量直接影响到整个工程的使用效果和寿命。
本施工方案针对刮泥机安装工程,详细阐述了施工准备、施工方法、质量控制、安全措施等方面的内容。
1.2 工程规模本项目涉及刮泥机安装工程,包括但不限于以下设备:- 水下刮泥机:5台- 地面刮泥机:3台- 污泥输送泵:2台- 控制系统:1套1.3 工程地点某污水处理厂,位于XX市XX区,占地面积约XX平方米。
二、施工准备2.1 技术准备2.1.1 施工图纸及资料审查对施工图纸及资料进行详细审查,确保图纸完整、准确,了解设计要求及施工工艺。
2.1.2 施工方案编制根据施工图纸及现场实际情况,编制详细的施工方案,包括施工顺序、施工方法、质量控制措施等。
2.1.3 技术交底组织施工人员对施工方案进行技术交底,确保施工人员掌握施工工艺及质量要求。
2.2 材料准备2.2.1 材料采购根据施工方案,采购所需的刮泥机、输送泵、控制系统等设备,确保设备质量符合国家标准。
2.2.2 材料验收对采购的材料进行验收,确保材料质量符合要求。
2.3 施工设备准备2.3.1 设备租赁租赁必要的施工设备,如吊车、挖掘机等。
2.3.2 设备检查对租赁的设备进行检查,确保设备性能良好。
2.4 人员准备2.4.1 施工队伍组建组建专业的施工队伍,包括施工负责人、技术人员、操作人员等。
2.4.2 人员培训对施工人员进行技术培训,提高施工技能和安全意识。
三、施工方法3.1 施工顺序3.1.1 施工前准备- 检查施工现场,清理杂物,确保施工环境符合要求。
- 安装临时设施,如临时电源、水源等。
3.1.2 设备安装- 按照施工图纸及设计要求,进行设备安装。
- 安装过程中,确保设备水平、垂直度等符合要求。
3.1.3 系统调试- 安装完成后,进行系统调试,确保设备运行正常。
非金属链板式刮泥机安装说明书
非金属链条式刮泥机安装说明非金属链条式刮泥机安装说明1.轴的安装用墨斗从池底往上600mm把中心线弹出来,为主轴的中心线,主轴固定板左右取中,把2块轴承座连接板(380x350)对衬安装,使连接板横平竖直,保持水平不得倾斜。
对衬连接板固定好后把主轴上面3个链轮包含一个驱动链轮和减速机链接的和两个23齿主动链轮,两头的轴承座装好(链轮的键槽顶丝要上紧,链轮左右两边有不锈钢固定环要都安装禁锢好,保证链轮不左右移动,轴一头带两个键的是靠减速机那边,轴中间的两个链轮安装好后要齿对齿保证链条的同步性不得差齿)轴用导链提升用螺丝紧固安装好后,调节轴左右有一定的移动量不得过大的量大概有个2-3cm的量。
轴安装好后能用手轻易的转动不得有卡顿现象。
2.尾端张紧短轴和轮的安装安装尾端张紧短轴和链轮,和主轴中心线一致,安装张紧机构(790x480),安装短轴把23齿链轮拆开套在轴套上,装在短轴上。
安装完短轴和链轮后保证23齿链轮可以在短轴上左右移动不可紧死,后期调试好后把轴套顶丝紧死链轮左右不得移动。
3,导轨支架的安装导轨支架打膨胀螺丝安装,保证每个导轨托架都水平,距离长度一致,把导轨托架上的六角紧死,把玻璃钢3角安装在托架上,70mm宽的面朝上,用10x35的螺丝侧面连接,安装完导轨后把白色的滑轨安装在导轨上,用m6x30的螺丝安装把不锈钢垫碗放在孔里面保证安装的螺丝不突出滑轨。
3.刮板的配件安装4.安装链条把刮板装好后放在支架上,用链条把每个刮板首尾对接,保证每个销轴安装到位,保证每个卡子都不损坏和缺失。
每个刮板中间链节数必须一致,两头必须对衬,否则刮板倾斜。
5.安装下滑轨下滑轨与主轴23齿两个链轮中心距离一致对应主轴上的链轮,用涨管螺丝打到池底,池底要水平不得有凸出异物,螺丝不得凸出滑轨,要两头到池的边缘,一头到集泥坑边上,另一头顶到池壁。
6.链条链接把装好链条的刮板绕过主轴放到23齿链轮上转过来绕过导向链轮(保证两条链条相对,不能错牙,以保证刮板两端必须水平),先用导链连接刮板把链条收紧链接,多余的链条刮板去掉,链接好后再对链条进行二次收紧,分别用导链把两根链条收紧(这里收紧的链条是指两块刮板之间的同一段链条),把链条调至松紧适度,然后去掉多余链条节,连条链接完毕。
刮吸泥机安装施工方案
刮吸泥机安装施工方案刮吸泥机是一种用于清除淤泥、污泥等浅层沉积物的机械设备,广泛应用于湖泊、河流、港口和水库的清淤工程中。
为了确保刮吸泥机的安装施工质量,下面是一个关于刮吸泥机安装施工方案的详细说明。
一、前期准备工作1.建立项目组:成立刮吸泥机安装施工项目组,明确各成员的职责和权限。
2.项目调研:对工程施工地点进行调查,了解地质、水文等相关情况,并根据实际情况确定刮吸泥机的型号和数量。
3.采购设备和材料:根据项目需求,采购刮吸泥机及其配套设备和材料。
二、安装施工步骤1.确定安装位置:根据设计要求和现场情况,确定刮吸泥机的安装位置,并进行场地平整和地基处理。
2.安装底座:对刮吸泥机的底座进行安装,确保其牢固稳定。
3.安装刮板装置:按照设备安装图纸的要求,对刮板装置进行安装,并进行调整和检测,确保刮板的工作效果和平衡性。
4.安装吸泥装置:根据设备安装图纸,对吸泥装置进行安装,并进行调整和检测,确保吸泥装置的工作效果和吸力。
5.安装传动装置:对传动装置进行安装,并进行调整和检测,确保传动装置的正常运转和传动效果。
6.安装电气控制系统:按照电气图纸,对电气设备进行布线、接线和调试,并进行相关测试和检测,确保电气系统的正常运行。
7.安装水源和排水系统:根据实际情况,安装水源和排水系统,确保刮吸泥机的正常供水和排水。
三、质量控制措施1.按照相关规范和标准进行安装施工,确保刮吸泥机的性能、质量和安全。
2.对所有关键节点和重要部位,进行检查和调试,确保其工作正常、运转平稳。
3.定期进行施工现场的安全检查和质量监督,及时发现和处理问题。
4.严格按照设计要求和技术规范进行施工,确保工程质量和安全。
四、安全措施1.制定详细的施工安全技术措施和施工组织方案,确保施工过程中的安全。
2.制定刮吸泥机使用操作规程和安全操作规范,加强操作人员的培训和安全意识。
3.配备必要的安全装备和器材,如安全帽、安全绳等,确保工作人员的人身安全。

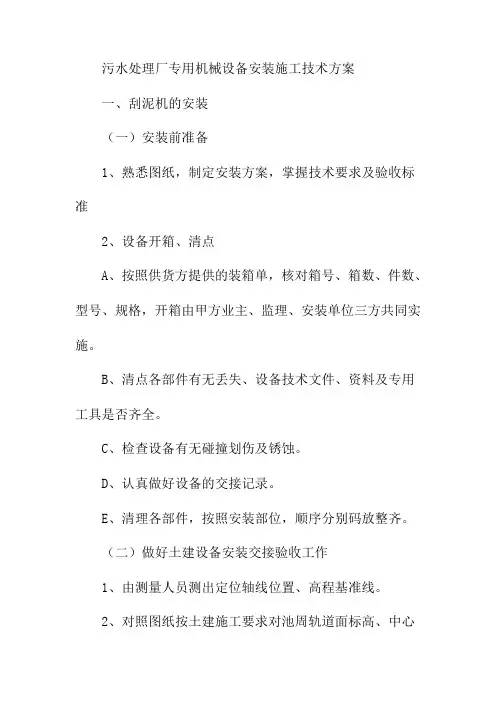

污水处理厂专用机械设备安装施工技术方案
污水处理厂专用机械设备安装施工技术方案一、刮泥机的安装(一)安装前准备1、熟悉图纸,制定安装方案,掌握技术要求及验收标准2、设备开箱、清点A、按照供货方提供的装箱单,核对箱号、箱数、件数、型号、规格,开箱由甲方业主、监理、安装单位三方共同实施。
B、清点各部件有无丢失、设备技术文件、资料及专用工具是否齐全。
C、检查设备有无碰撞划伤及锈蚀。
D、认真做好设备的交接记录。
E、清理各部件,按照安装部位,顺序分别码放整齐。
(二)做好土建设备安装交接验收工作1、由测量人员测出定位轴线位置、高程基准线。
2、对照图纸按土建施工要求对池周轨道面标高、中心基准面标高、池底的坡度及预埋件和预留孔位置及安装位置等尺寸进行全面验收。
3、基础表面凿毛并清除油污、尘土、杂物等。
4、解决现场电源和设备存放等问题。
(三)脚手架搭设确保安装工作的顺利进行,保证操作人员的安全施工搭设适用的脚手架。
1、二沉池以中心平台高度搭设4米宽沿长到池壁边的钢管脚手架,纵横向间距1.2~1.5米,每层横杆高差1.2米,宽度方向加剪字撑,脚手架长高至工作桥安装部位,并设护栏。
2、备齐安装过程中所需用的钢材、水钻、电锤、电焊机、扳手、吊链、线坠及厂家提供专用工具等。
(四)中心筒的安装首先找正池中心位置后,将中心筒起吊就位,与池中心重合,同轴度误差不大于φ2mm,对正各基础位置后,用三个调节螺栓调节中心筒基础面标高,并用水平仪来测量中心筒的水平度,水平度误差不大于1/1000mm,合格后将地脚螺栓调整垂直,用膨胀混凝土灌浆固定(调节螺栓不固定)带上螺母,待混凝土固定后拧紧螺母。
将中心泥缸、密封压板等套入中心筒上。
(五)中心支座的安装将中心支座吊装在中心筒上,调平找正,并保持垂直度,拧紧螺栓,安装后转动部分必须灵活。
(六)端梁及传动装置的安装将端梁吊放在池壁的顶面上,使其到中心的距离符合图纸要求。
(七)主梁的安装由于池径较大,其主梁分成数段,现场用螺栓连接固定。
污水处理厂二沉池链式刮泥机安装施工方案
污水处理厂二沉池链式刮泥机安装施工方案一、前言在污水处理过程中,二沉池是一个非常重要的环节,其中链式刮泥机作为关键设备之一扮演着至关重要的角色。
本文将针对污水处理厂二沉池链式刮泥机的安装施工方案进行详细介绍。
二、施工准备工作2.1 设备准备在进行链式刮泥机的安装前,需要确保所有设备已经到位,包括链式刮泥机本体、支架、传动装置等配件。
2.2 施工人员分工明确各个施工人员的职责和分工,确保施工过程可以有条不紊地进行。
2.3 安全措施在安装过程中,要严格遵守安全操作规程,做好个人防护,确保施工人员的安全。
三、安装过程3.1 安装位置选择根据设计要求和实际情况,确定链式刮泥机的安装位置。
通常情况下,应选择在二沉池的中央位置,确保刮泥机可以有效地清除淤泥。
3.2 安装基础在确定好安装位置后,进行基础的施工工作,确保基础牢固平整,能够承受刮泥机的重量和运转时的冲击力。
3.3 安装链式刮泥机将链式刮泥机按照图纸要求进行安装,确保各个零部件的连接正确牢固。
四、调试和验收4.1 传动系统调试安装完链式刮泥机后,需要对传动系统进行调试,确保链轮、链条等零部件运转正常。
4.2 刮泥效果检测进行刮泥机的试运行,观察刮泥效果,确保淤泥能够被有效清除。
4.3 验收完成调试后,进行最终验收,确保链式刮泥机安装施工符合设计要求,能够正常运转。
五、总结通过本文详细介绍了污水处理厂二沉池链式刮泥机的安装施工方案,希望能够对相关人员提供一定的参考和指导。
在实际施工中,需要严格按照设计要求和安全规程进行操作,确保污水处理设备可以正常运转,达到预期的净化效果。

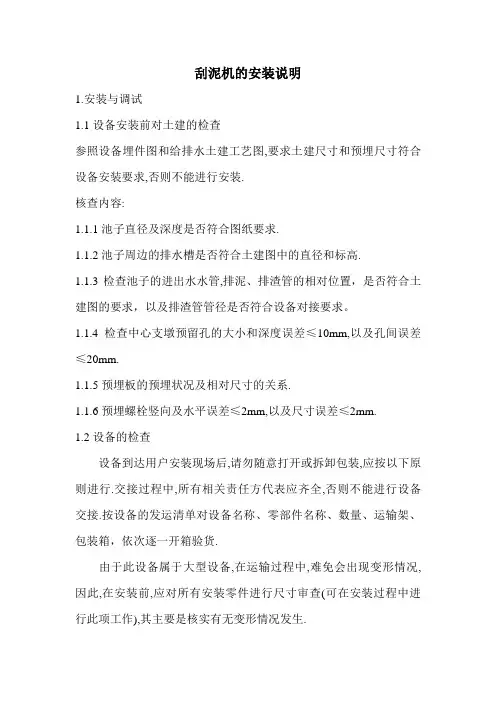

刮泥机的安装说明
刮泥机的安装说明1.安装与调试1.1设备安装前对土建的检查参照设备埋件图和给排水土建工艺图,要求土建尺寸和预埋尺寸符合设备安装要求,否则不能进行安装.核查内容:1.1.1池子直径及深度是否符合图纸要求.1.1.2池子周边的排水槽是否符合土建图中的直径和标高.1.1.3检查池子的进出水水管,排泥、排渣管的相对位置,是否符合土建图的要求,以及排渣管管径是否符合设备对接要求。
1.1.4检查中心支墩预留孔的大小和深度误差≤10mm,以及孔间误差≤20mm.1.1.5预埋板的预埋状况及相对尺寸的关系.1.1.6预埋螺栓竖向及水平误差≤2mm,以及尺寸误差≤2mm.1.2设备的检查设备到达用户安装现场后,请勿随意打开或拆卸包装,应按以下原则进行.交接过程中,所有相关责任方代表应齐全,否则不能进行设备交接.按设备的发运清单对设备名称、零部件名称、数量、运输架、包装箱,依次逐一开箱验货.由于此设备属于大型设备,在运输过程中,难免会出现变形情况,因此,在安装前,应对所有安装零件进行尺寸审查(可在安装过程中进行此项工作),其主要是核实有无变形情况发生.以上检查内容对本机的安装、运行无影响时,方可安装.1.3安装的基本工具设备现场安装,工具十分重要,它直接影响到设备安装的质量和进度,以下提出安装过程中所需工具材料范畴:1.3.1电焊焊接用全套工具焊机选用交直流手工电弧焊机和钨极氩弧焊机.推荐焊条牌号A132.1.3.2气焊用全套工具1.3.3测量用工具(钢板尺、30米卷尺、水平尺、经纬仪、全站仪、罗盘、铅锤、弹线、吊线、石笔等。
)1.3.4装配钳工工具1.3.5起重工具(吊车、吊葫芦、钢丝绳、麻绳等)1.3.6安装中塔支撑架所需的材料1.4安装的基本步骤、方法、要求安装时各配合部位及相对运动部位应涂抹润滑油或装入相应的润滑脂。
安装时个零组件的标高以随机交付的竣工图为准。
1.4.1找正固定中心筒、中心泥罐将中心筒就位后调整底发兰底面至标高要求。
污泥处理机安装方案1
污泥处理机安装方案1概述本文档提供了污泥处理机的安装方案1。
方案1基于简单策略,没有法律复杂性,并以简洁的语言描述。
安装步骤1. 安装设备底座:选择平整的地面,确保其能承受设备的重量。
然后按照设备制造商提供的指导安装设备底座。
2. 连接输送系统:将输送系统的进料管和出料管分别连接到污泥处理机的相应接口。
确保管道连接牢固,并使用密封材料进行密封,以防止漏水或泄漏。
3. 连接电力:将污泥处理机的电源线连接到电源插座。
确保插座和电线符合国家电气安全标准,并确保接线正确,以防止电器故障或火灾。
4. 连接控制系统:将污泥处理机的控制系统与操作台或监控系统连接。
根据设备制造商的指南,正确连接控制线路,以实现设备的正常操作和监控。
5. 完善安全措施:根据相关安全准则和国家标准,安装必要的安全设备,如防护罩、紧急停机按钮、安全警示标识等。
确保设备安装后的使用符合安全要求,以预防事故和伤害发生。
测试和调试1. 测试设备功能:在安装完成后,进行设备功能测试。
按照设备制造商的指导,逐一测试设备的各项功能,确保其正常运行和协调工作。
2. 调试设备参数:根据处理污泥的特性和要求,调试设备的相关参数,如进料速度、温度、压力等。
通过适当的调整,确保设备可以高效地处理污泥,并满足预期的处理效果。
结论污泥处理机安装方案1提供了一种简单和可行的策略,用于安装污泥处理机。
安装步骤包括安装设备底座、连接输送系统、连接电力、连接控制系统和完善安全措施。
同时,还需要测试和调试设备功能和参数,以确保设备可以正常运行并满足处理要求。
> 注意:本文档中的所有步骤和建议都应根据具体情况和设备制造商的指导进行调整和实施。
请遵循适用的法律法规和标准,以确保安全和合规性。
链条式刮泥机安装及调试技术
2019年03月链条式刮泥机安装及调试技术张磊(神华包头煤化工有限责任公司,内蒙古包头014010)摘要:本文主要介绍了链条式刮泥机的施工流程、施工技术问题以及链条式刮泥机的调试技术,旨在让越来越多的人了解链条式刮泥机相关操作,为今后类似工程施工提供理论指导。
关键词:链条式刮泥机;安装;调试技术1链条式刮泥机概述链条式刮泥机是国内外中小型污水处理厂经常使用的一种大型机械设备。
链条式刮泥机的构造较为复杂,它是一种自身带刮板的双链输送机。
早在五十年代的欧洲就已经出现了类似的机械设备,近些年来我国国内的一些中小型污水处理厂开始大量引进这种机械设备。
链条式刮泥机在使用的过程中效率较高,产生了较好的工作反响,深受国内中小型污水处理厂的青睐。
通常情况下链条式刮泥机在实际应用的过程中会以每秒零点七米的速度缓慢向前推进,将污水沉淀池内沉淀的污泥逐渐刮入池端的积泥斗,与此同时还可以将漂浮在污水沉淀池表面的杂质驱赶到杂质去除区。
链条式刮泥机在操作的过程中整体移动速度相对缓慢,主要是防止快速流动的水体再次搅动污水沉淀池底部的沉淀物,确保沉淀池内的杂质可以得到较大程度的过滤和收集。
与此同时,链条式刮泥机可以连续工作,刮板的数量也呈现出足够多的特点。
刮板数量的增多也可以减轻每个刮板的实际负荷量,再加上通常情况下刮板的高度不会超过200mm ,那么一般也不会引起污水沉淀池内水流斡旋,影响机器正常的刮泥效果。
除此之外,链条式刮泥机在运行的过程中如果一些污水处理厂有除臭要求还应在污水沉淀池上方加装池顶封盖,再运用专用的管道和抽风机来处理污水沉淀池内部臭气,进而达到处理要求。
2链条式刮泥机的施工顺序链条式刮泥机在施工之前需要对污水沉淀池的具体尺寸进行测量和标注,之后再安装驱动轴和驱动轮,安装从动轮和从动轴,这些工作结束以后就需要固定回程轨道和沉淀池底部轨道,然后再进行电机以及牵引链条以及链条监视器的安装,最后进行链条式刮泥机调试工作。
刮板机安装施工方案
刮板机安装施工方案刮板机是一种用于混凝土或沥青路面施工的机械设备,主要用于将杂质清除、均匀压实材料以及修剪路面等工作。
下面是一份刮板机安装施工方案,详细介绍了刮板机的安装、调试和使用等过程。
1.基础工程刮板机的安装需要一个坚固的基础,以确保设备的稳定性。
首先,需要进行地面的平整和挖掘。
然后,在挖掘的基础上,用混凝土进行铺设,并按照设备的尺寸和重量进行加固。
混凝土需要充分干燥和固化后,才能继续后续的安装工作。
2.设备配套在进行刮板机安装工作之前,需要将所有的设备和配件准备齐全。
这包括刮板机本体、发动机、液压系统、电气系统以及各种连接管道和配件。
确保所有的设备和配件质量合格,并进行必要的检查和试验。
3.安装工作首先,需要将刮板机本体和发动机安装在基础上。
确保刮板机本体与基础之间有足够的间隙,并进行固定。
然后,将液压系统和电气系统安装在适当的位置,并与刮板机本体连接。
注意安装过程中的绝缘和防水措施,以保证设备的正常运行。
4.调试工作安装完成后,需要进行刮板机的调试工作。
首先,检查液压系统和电气系统的连接是否正确,并进行相关的试验。
然后,启动发动机,并测试刮板机的各项功能是否正常。
如果存在异常情况,需及时进行排除和修复,直到设备完全符合要求。
5.使用和维护在刮板机安装调试完成后,即可进行正式的使用。
在使用过程中,需要按照操作规程进行操作,并确保设备和人员的安全。
同时,对设备进行定期的维护和保养工作,包括润滑、清洁和检查等。
如发现任何问题,应及时处理,避免设备出现故障。
以上是一份刮板机安装施工方案,详细介绍了刮板机的安装、调试和使用等过程。
在实际施工中,需要根据具体情况进行调整,并遵守相关法规和安全措施,以确保施工的顺利进行和工作的安全进行。
刮泥机安装
刮泥机安装
1安装前的准备工作
1)、检查设备的规格、性能是否符合图纸及标书要求,检查设备说明书、合格证和设备试验报告是否齐全。
2)、检查设备的外表驱动装置、刮板、链条、轴座等是否受损变形,零部件是否齐全。
3)、复测土建工程的标高、池内宽度等尺寸是否满足设计图纸要求,以及检查所有的埋件留孔是否符合安装条件。
4)、位于池底敷设的导轨其直线度偏差应小于2/1000,全长范围的偏差不大于10mm,导轨的平面度偏差应小于2/1000,全长范
围内平面度偏差应小于10mm。
5)、池底二次粉饰刷后至导轨顶面的距离应控制在3~5mm。
2设备安装
1)、刮泥机采用零部件现场安装的方式进行,所有置于池壁的从动轴应相互平行,且在同一水平线上,水平度偏差小于1/1000,
与导轨顶面的水平度偏差应小于+3mm,二轴座轴线对链板式刮
泥机纵向中心线的垂直度偏差小于L/1000(L为二轴座水平长
度)。
2)、同轴座上的二链轮(或导轮)的中心距离位置偏差应小于±3mm。
前后二链轮(或导轮)的中心距离位置偏差小于±
10mm。
3)、传动主轴的安装应保证水平度偏差应小于0.03mm/m,主动
链轮与从动链轮应在同一垂线上,其垂直度的偏差应小于2mm。
4)、检测所有链轮(或导轮)的轴座位置准确后,将基础螺栓与土建露出钢筋焊固,然后进行二次灌浆。
5)、安装链条托架应位置准确,符合设计要求,与池壁连接牢靠。
6)、链条安装后其松紧驰量应符合制造厂的技术规定。
链条刮泥机施工方案
链条刮泥机施工方案1. 引言链条刮泥机是一种用于清除污泥的设备,广泛应用于污水处理厂、河道清淤等环境中。
本文档将会详细介绍链条刮泥机的施工方案,包括场地准备、设备安装、操作流程等内容,帮助您顺利完成链条刮泥机的施工工作。
2. 场地准备在进行链条刮泥机施工之前,需要对施工场地进行充分准备,以确保施工过程的顺利进行。
2.1 清理工作区域首先,清理工作区域的杂物和垃圾,确保施工区域干净整洁,以提供一个安全的作业环境。
2.2 检查工作区域检查工作区域的地面情况,确保地面平整、无坑洼或堆积物。
如果存在这些问题,需要及时修复或清理,以确保链条刮泥机的正常运行和施工效果。
2.3 设置安全围栏在施工区域的周围设置安全围栏,限制非工作人员的进入,以确保工作区域的安全。
同时,在施工现场醒目的位置设置警示标志,警示他人注意安全。
3. 设备安装链条刮泥机在施工之前需要正确安装,以确保设备正常运行和施工效果。
3.1 安装支架和基座根据链条刮泥机的尺寸和重量,选择合适的支架和基座。
安装支架和基座时,需要确保其牢固稳定,承载能力足够,并与链条刮泥机完全匹配。
3.2 安装链条刮泥机将链条刮泥机正确安装在支架和基座上,确保其与支架和基座的连接牢固可靠。
在安装过程中,需要仔细阅读设备安装说明书,按照步骤进行安装,并正确连接电源和控制系统。
3.3 调试设备在完成安装后,进行设备的调试工作。
检查设备的各个部件是否正常工作,例如电机、链条、刮泥板等。
确保设备的运转平稳,没有异常噪音和振动。
4. 操作流程完成设备安装后,可以进行链条刮泥机的操作。
下面是链条刮泥机的基本操作流程:4.1 启动设备按照设备操作说明书启动设备,确保设备的工作状态正常。
4.2 设置工作参数根据实际需求,设置链条刮泥机的工作参数,例如刮泥板的刮泥深度和刮泥速度等。
根据不同的污泥情况,需要进行合适的参数调整。
4.3 进行刮泥作业将链条刮泥机放置在需要清除污泥的区域,按下启动按钮,开始进行刮泥作业。
链式刮粪板清粪机安装要点
链式刮粪板清粪机安装要点
作者:暂无
来源:《乡村科技》 2016年第6期
1.主机。
主机应固定在舍内的混凝土基座上,严禁露天安装,否则降雨可能会引发触电事故。
基座当中的预埋件必须按生产企业提供的技术资料数据和要求进行施工。
2.转角轮。
舍内转角轮应固定在混凝土基座上,舍外转角轮应固定在专用支架上。
3.减速机。
在紧固前应先挂好链条,再将链条松紧进行适当调节,在保证两个链轮对齐后
再紧固减速机,并将减速机底板固定螺丝锁紧。
4.电机。
安装电机时,要保证两个带轮对齐,三角带松紧要调整适当:三角带太松会出现
打滑,太紧则会加大作业负荷。
5.防护罩。
将链轮防护罩和皮带防护罩分别安装在各自对应的位置上,在确定防护罩与轮、链及角带的空间合理后紧固。
6.电路。
电机和控制电路应由专业电工进行安装连接。
开关位置应确保操作方便,工作位
置与控制开关之间无障碍。
7.牵引绳。
绳索应正确缠绕在牵引轮上。
调整绳索张紧力时必须确
保钢丝夹卡紧可靠后方可进行。
8.刮板车。
将第一台刮板车的中间位置对在绳索接头处,用两个钢丝夹分别将牵引管两端
挂钩与绳索卡紧。
来源:齐贝网。
污水厂非金属链板式刮泥机成套设备施工工法
污水厂非金属链板式刮泥机成套设备施工工法污水厂非金属链板式刮泥机成套设备施工工法一、前言在污水处理工程中,刮泥机是一种常用的设备,用于去除污水中的悬浮物和固体颗粒。
传统的金属链板式刮泥机存在耐腐蚀性能差和易生锈的问题,为了解决这些问题,非金属链板式刮泥机成套设备逐渐被引入并得到广泛应用。
本文将介绍污水厂非金属链板式刮泥机成套设备的施工工法。
二、工法特点非金属链板式刮泥机成套设备施工工法有以下特点:1. 采用非金属链条,具有优良的抗腐蚀性能和耐磨性能。
2. 结构简单,易于安装和维修。
3. 适用范围广,可应用于各种类型的污水处理工程。
4. 效率高,可快速而彻底地去除污水中的固体颗粒。
三、适应范围污水厂非金属链板式刮泥机成套设备适用于各种污水处理工程,包括城市污水处理、工业废水处理等。
它可以有效去除污水中的固体颗粒,提高水质处理效果。
四、工艺原理污水厂非金属链板式刮泥机成套设备的工艺原理是利用链条将浮于水面上的固体颗粒捞取并输送至污泥收集器。
整个工艺过程可以分为链条进水、固体颗粒捞取、链条运输和污泥收集等环节。
通过科学合理的协调和配合,实现了高效快速的污水处理。
五、施工工艺 1. 准备工作:对施工现场进行清理和平整,确保施工环境安全和舒适。
2. 安装支架:根据设备尺寸和布置要求,安装支架并进行固定。
3. 安装链条:按照设备设计图纸上的要求,将链条安装在机架上。
注意保持链条的平整和张紧度适当。
4. 安装传动装置:将传动装置安装在机架上,并与链条连接。
确保传动装置的稳定和正常运行。
5. 安装刮泥板:根据设备设计图纸上的要求,安装刮泥板,并进行调整和固定。
6. 调试和试运行:对已安装的设备进行调试和试运行,确保设备各部分协调运转。
六、劳动组织根据工程规模和施工进度,合理组织劳动力,确保施工进度和质量。
劳动组织应包括项目经理、工程师、施工人员等。
七、机具设备在污水厂非金属链板式刮泥机成套设备的施工中,需要使用的机具设备包括起重机、挖掘机、搅拌机、焊接设备等。
刮泥机安装方案
刮泥机安装方案1. 引言刮泥机是一种广泛应用于建筑工程和道路施工等领域的机械设备。
它主要用于刮平和清理地面上的泥浆、砂石和杂物,从而达到平整和清理地面的效果。
本文档将介绍刮泥机的安装方案,包括前期准备工作、设备安装和调试等内容。
2. 前期准备在安装刮泥机之前,需要进行一些前期准备工作,以确保安装过程的顺利进行。
2.1 确定安装地点首先,需要确定刮泥机的安装地点。
安装地点应具备以下条件:•平整而坚固的地面,能够承受刮泥机的重量和振动;•充足的空间,以便进行刮泥机的操作和维护;•满足刮泥机的电力需求,可以接入电源。
2.2 准备安装工具和设备准备好安装刮泥机所需的工具和设备,包括但不限于以下物品:•手动工具:螺丝刀、扳手、榔头等;•动力工具:电钻、开孔机等;•安全设备:手套、安全鞋等。
2.3 检查刮泥机和附件在安装之前,需要仔细检查刮泥机和其附件的完整性和性能。
确保各个部件没有损坏,且能够正常工作。
3. 设备安装刮泥机的安装过程相对简单,只需要按照以下步骤进行操作即可。
3.1 安装刮泥机主体首先,将刮泥机的主体放置在安装地点上,确保其底部与地面紧密贴合。
使用水平仪进行水平调整,以确保刮泥机能够正常工作。
3.2 连接电源将刮泥机的电源线插入相应的电源插座中,并确保电源连接牢固可靠。
刮泥机的电源需求会根据具体型号和规格而有所不同,因此需要根据实际情况进行连接。
3.3 安装附件根据需要,安装刮泥机的附件,例如刮刀和刮板等。
确保附件与刮泥机主体之间的连接紧密可靠,以免在工作过程中出现松动和摇晃的情况。
3.4 固定刮泥机使用螺丝刀或扳手等工具,将刮泥机固定在安装地点上。
确保固定件牢固可靠,以防止刮泥机在工作过程中出现移动和晃动的情况。
4. 设备调试在安装完刮泥机之后,需要进行设备的调试和测试,以确保其能够正常工作。
4.1 进行空载测试在使用刮泥机之前,先进行空载测试。
即在不刮除任何杂物的情况下,启动刮泥机并观察其运行情况。
双层链板式刮泥机安装及调试技术
双层链板式刮泥机安装及调试技术上海市石洞口污水处理厂提标改造工程中对原浑水排放系统进行改造,将其接入综合池进行调蓄和进行平流沉淀,结合现场空间布置情况,采用双层布置的形式,文章对双层链板式刮泥机的安装及调试技术进行介绍。
标签:链板式刮泥机;安装技术;调试1 工程概况上海市石洞口污水处理厂提标改造工程对原一体化生反池SBR工艺排放的浑水进行改造,将其间歇排放的浑水通过A池调蓄后提升至B池进行沉淀处理,出水汇入出水箱涵进入深度处理段。
同时沉淀产生的污泥通过剩余污泥泵排至污泥调蓄池,或通过回流污泥泵排至一体化生反池进水渠道作为外回流污泥。
本工程的沉淀池采用双层沉淀池的结构形式,共配备了6台非金属刮泥机,上层3套四轴式纵向刮泥机57m长×8m池宽(6.2米刮板宽度)×5.85m水深,刮板在上回程导轨上运行时起到撇渣撇油作用,在池底耐磨条上运行时起到刮泥作用。
上回程箱形刮板的方向是平面向撇渣管方向,下刮泥箱形刮板的方向是平面向集泥槽方向。
下层刮泥机因为全淹没结构,无需上层撇渣,为3套三轴式纵向刮泥机52.6m长×8m池宽(6.2米刮板宽度)×6m水深。
2 施工技术2.1 土建结构尺寸复核及测放线沉淀池土建结构的施工质量对刮泥机的安装有着重要影响,在设备安装前必须对装有设备的沉淀池进行检查,需要满足GB51221-2017《城镇污水处理厂工程施工规范》7.7.1的相关要求。
2.2 测量放线技术首先对沉淀池两端宽度尺寸进行测量,确定两端中点。
以经纬仪找出中心线,以中心线为基准,确定两边链轮轮中心线及底部耐磨条,中心线(中心线-耐磨条中心距),末端尾轮轴线与中心线垂直,与尾墙距离,以尾轮中心线到中间惰轮距离。
尾部回程导轨基准线为与池底的平行线,支架距离根据斜线确定向上、下支架上眼、下眼,应注意支架之间的距离应在水平线上量出。
弧形挡板位置画线以中间惰轮为基准点,根据安装指导书的尺寸,确定3个支架位置,应注意两侧支架对称。
链板式砂石分离机安装方案1
链板式砂石分离机安装方案1介绍本文档提供了链板式砂石分离机的安装方案1。
链板式砂石分离机是一种常用于矿石处理和建筑材料生产过程中的设备,可以有效地将砂石与颗粒物分离。
安装要求在开始安装链板式砂石分离机之前,请确保满足以下基本要求:1. 安装场地平整稳固,能够承受设备的重量和振动;2. 提供稳定的电力供应,并确保电源线路符合相关安全标准;3. 提供充足的空间以容纳链板式砂石分离机及其相关设备,以确保设备的正常操作和维护;4. 在设备周围设置安全防护措施,以确保工作人员的安全。
安装步骤以下是链板式砂石分离机安装的主要步骤:1. 安装基础:确保安装场地平整稳固,并进行必要的基础施工。
根据设备的尺寸和重量,合理安排基础结构并进行混凝土浇筑。
2. 安装支撑架:将链板式砂石分离机的支撑架按照设备尺寸和要求进行安装。
确保支撑架与基础结构连接牢固。
3. 安装输送带系统:根据设备设计,安装输送带系统,将砂石从进料口输送到分离机内部。
注意调整输送带的速度和角度,确保砂石能够顺利输入分离机。
4. 安装分离机主体:将链板式砂石分离机的主体安装在支撑架上,并确保与输送带系统连接良好。
根据设备说明书,调整分离机的工作参数,以适应具体的砂石分离要求。
5. 安装排渣系统:根据设备设计,安装排渣系统,将分离后的砂石和颗粒物分别排放到相应的位置。
确保排渣系统能够有效地收集和处理排渣物。
6. 连接控制系统:将链板式砂石分离机与控制系统进行连接,并进行必要的电气调试和连接测试。
确保控制系统能够正常控制和监测设备的运行状态。
7. 进行安全检查:在完成安装步骤后,对整个链板式砂石分离机系统进行全面的安全检查,确保设备安装正确、连接可靠,并符合相关安全标准。
维护和保养完成链板式砂石分离机的安装后,建议进行定期维护和保养,以保证设备的正常运行和延长使用寿命。
具体维护和保养操作应根据设备制造商提供的说明书进行。
总结通过本文档,了解了链板式砂石分离机安装方案1的详细步骤。
链板式刮泥机技术说明
链板式刮泥机技术说明一、主要技术参数水池长:水池长:水池宽度:水池宽度:池深:池深:刮板速度:</min 刮板速度:</min电机功率:电机功率:电源:380V/3ph/50Hz 电源:380V/3ph/50Hz电机防护品级:IP65 电机防护品级:IP65电机绝缘品级:F级电机绝缘品级:F级电机温升:B级温升电机温升:B级温升二、主要结构及工作原理链板刮泥机主要由传动装置(电机减速机、传动链系统),从动轮(轴)装置、主动轮(轴)装置、张紧轮(轴)装置、传动链与刮板、托架、电控箱等部件组成。
一、主要结构1)、刮泥机采用链板式刮泥的形式,适用于沉淀池的刮泥。
2)、链条式刮泥机主要由固定于池顶平台上的减速驱动装置及设置于池内的主、从动轴系,带刮板的牵引链、传动链副及安全保护装置等组成。
3)、减速驱动装置通过链轮副将动力传递于牵引链带动刮板沿池内上下导轨作定向回转运动,运行进程中刮板将池底污泥、刮集于集泥槽并排出池外。
4)、刮泥板翻板灵活,动作不大。
5)、驱动装置驱动装置采用摆线针轮减速机的型式,整套驱动装置位于沉淀池池端平台上,通过传动链对水下的牵引链的驱动轴系传递动力。
驱动电机适用于电压380V、3相、50Hz,电机防护品级为IP65,绝缘品级F级,B级温升。
6)、牵引用链条链节形式为片式链的形式,此链主要由链板、销轴和滚轮组成。
片式链的滚轮表面具有足够的硬度,节距的延伸量不大于%。
在设计工况下保证链节的持续工作寿命大于10年。
牵引链拉紧后,二支承点间的弧垂度小于1/50支承点距离,链节破断强度至少大于链条张紧力的6倍。
7)、刮泥板刮泥板由增强型玻璃钢材料制成,刮泥板具有足够的强度和刚度,允许挠度不大于1/1000。
刮泥板距离布置均匀,最大间距不大于3m。
刮板双侧能够与牵引链链节连接,并采用螺栓紧固。
刮板连接在链条上使得牵引力作用在刮板中部,以确保刮板的平稳,无震动行进。
8)、耐磨靴刮泥板的上、下侧均安装耐磨靴,刮泥时下侧耐磨靴与设在池底的导轨接触,回程时上侧耐磨靴与托架导轨接触。
链板式刮泥机技术说明
链板式刮泥机技术说明一、主要技术参数·池宽:B=9m·池长:L=46m·池深:H·刮板移动速度:V=2m/min·输送链形式:双排布置形式·刮板有效高度:h=300mm·电机功率:N=3kw·电机防护等级:IP54·电机绝缘等级:F级·工作制:24小时连续运行或间隙运行二、主要结构及工作原理链板刮泥机主要由传动装置(电机减速机、传动链系统),从动轮(轴)装置、主动轮(轴)装置、张紧轮(轴)装置、传动链与刮板、托架、电控箱等部件组成。
1、主要结构(1)传动装置安装在池顶平台上,由异步感应电机、摆线针轮减速机、滚子链、主链轮以及机座等组成。
该传动装置传递效率高,扭矩大,运行平稳,噪音低。
在减速机出轴链轮中设置有安全剪切销,从而实现机械过载保护功能。
电机减速装置具有足够的输出转矩,其额定转矩大于刮板刮泥转矩的1.25倍。
套筒滚子链的设计已考虑在最大载荷下,仍可安全可靠运行,其安全系数不少于5。
并设置张紧轮,避免了链条过度松弛而影响传动效果。
(2)从动轮(轴)装置共有2组,主要由从动轮轴、导向滚轮、轴承座以及轴承座架等组成。
导向滚轮采用ZG35铸钢浇铸并精加工而成,轴承的润滑采用压力清水润滑形式。
(3)主动轮(轴)装置主要由主动轮轴、被动链轮、驱动主动链轮、轴承座以及轴承座架等组成,传动链轮采用ZG35#铸钢精密铸造,并精加工而成。
(4)由于本设备一侧输送链倾斜其重力已使输送链具有一定的张紧力,但为了便输送链更可靠地运行,本机增设了张紧轮(轴)总成。
该装置采用螺旋式张紧形式,主要由螺旋张紧装置、张紧轮轴、张紧导轮等部件组成。
可以很方便也进行输送链的调节。
(5)输送链与刮板采用螺栓联接,两链中心距4500mm,输送链采用ZG35#铸钢经失蜡浇铸方式精密铸造而成。
节距150mm,每隔1800mm安装一块刮板。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
链板式刮泥机安装方案
1.设备简介
本工程链板式刮泥机共14台,初沉池上6台,二沉池上8台。
驱动形式为链条。
2.安装程序
基础验收→设备开箱检验→上部轨道安装→链条张紧装置安装→链条安装→驱动机安装→刮泥板安装→调整→单体试车
3.重要步骤的施工工艺
3.1基础验收
在业主、土建施工单位和安装施工单位的共同参与下对设备基础进行检查验收。
土建施工单位应把中心标记、标高等重要参数标在基础上。
3.2开箱检验
设备开箱检验应在业主、商检单位和施工单位三方共同参与下进行,逐项核对设备型号、规格、数量等,并对设备外观质量进行检查。
备品备件要妥善保管。
开箱检验要有检验记录。
3.3轨道安装
用化学膨胀螺栓把轨道安装在池壁上,重点控制轨道的水平度、相对标高差和间距差。
3.4张紧装置安装
用化学膨胀螺栓把张紧链轮和连接轴安装在池壁上。
控制相对位置、标高和轴的水平度。
化学膨胀螺栓的与池壁的连接应可靠。
3.5链条的安装
链条穿在张紧链轮上后,通过调整张紧装置的相对位置来调整链轮的张紧度符合技术文件的要求。
3.6驱动机组安装
驱动机的固定要牢固。
驱动链轮连接后,并安装好防护罩。
进行链条的试运行检查,应无跑偏、振动和掉链现象。
3.7刮泥板安装
链条安装并试运行后安装刮泥板,保证刮泥板与链条的牢固连接。
刮泥板应平整,无飞边毛刺和明显变形。
调整刮泥板与池壁和池底的间隙符合技术文件的要求。
4.单体试车
4.1试车准备工作
电机应单试2小时合格。
旋转部件应加防护罩。
4.2无负荷试车
启动电动机,检查刮泥板与池壁的间隙,转动一周的间隙应均匀,无碰撞现象。
连续运转2小时。
记录电流、电压、轴承温度和振动值等参数。
4.3负荷试车
操作同单体试车,在联动试车时进行。
