常见锯片基体材料

65Mn弹簧钢

弹性及塑性好，材料经济,热处理淬透性好,其受热温度低,易变形可用于要求切削要求不高的锯片。

热处理及冷拔硬化后，强度较高，具有一定的韧性和塑性；在相同表面状态和完全淬透情况下，疲劳极限与合金弹簧相当。但淬透性差，主要用于较小尺寸的弹簧，如调压调速弹簧、测力弹簧、一般机械上的圆、方螺旋弹簧或拉成钢丝作小型机械上的弹簧。

30CrMo

此钢具有高的强度和韧性，淬透性较高，在油中临界淬透直径15～70mm；钢的热强度性也较好，在500℃以下具有足够的高温强度，但550℃时其强度显著下降；当合金元素在下限时焊接相当好，但接近上限时焊接性中等，并在焊前需预热到175℃以上；钢的可切削性良好，冷变形时塑性中等；热处理时在300～350℃的范围有第一类回火脆性；有形成白点的倾向

50Mn2V

50Mn2V属于合金结构钢板，经热处理后应具有良好的基体强度、耐磨性能和焊接性能，易校平，用做锯片基体、轻质模具、弹簧等。表面质量良好；板形好、尺寸精度高；淬透性良好。

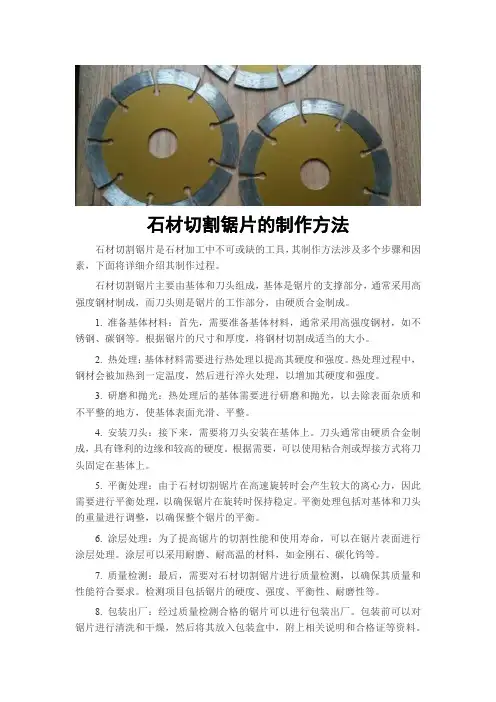

金刚石和锯片基体材料通过胎体材料结合就可成为金刚石锯片，因其具有优越的切削性能和耐磨性能，被广泛用于石材加工、公路基建等。通常的金刚石锯片基体材料是65Mn，但因淬火变形大、焊接性能差等缺陷影响了锯片的寿命。近几年研制成功了金刚石锯片基体材料50Mn2V，由于该材料添加了0.08%-0.16%的钒，改善了淬火性能；同时增加了锰含量、降低了碳含量，这些都助于改善钢的各项力学和机械性能，延长锯片寿命。50Mn2V的主体生产工艺流程是转炉冶炼—连铸—轧制。相对而言50Mn2V的碳含量还是较高，这需要在冶炼—连铸防止时裂纹断裂产生，在轧制时要工艺合理在变形抗力符合范围内轧制。研究发现，50Mn2V的最佳塑性区域为830-980℃，可依据此制定合理的二次冷却及连铸制度，防止裂纹产生；另一方面，50Mn2V属中碳钢，强度高，铸坯内应力大，导热性能较差，连铸坯冷却过程中应采用缓冷，避免温度波动过大，导致断裂产生。同

时轧制试验表明，想比于典型的高变形抗力板带热轧钢DB785、3Cr2Mo,在1060-780℃范围内，3Cr2Mo钢的变形力最大，其次为DB785，50Mn2V最小。可以认定50Mn2V的变形抗力小于或相当于DB785钢。凡能生产3Cr2Mo和DB785钢的冶金企业现有设备能力完全可以用来生产金刚石锯片基体材料50Mn2V。

碳素工具钢

含碳高导热率高,但受200℃-250℃温度时其硬度和耐磨性急剧下降，热处理变形大，淬透性差，回火时间长易开裂。为刀具制造经济材料如T8A、T10A、T12A 等。

合金工具钢

与碳素工具钢相比，耐热性，耐磨性好，处理性能较好，耐热变形温度在300℃-400℃适宜制造高档合金圆锯片。

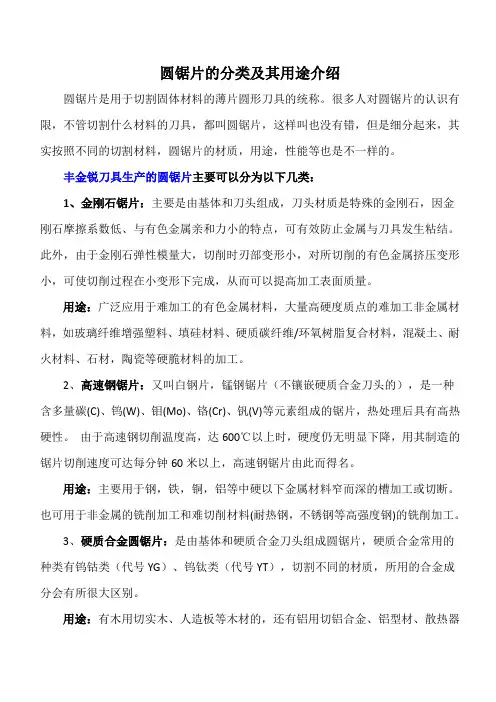

高速工具钢

具有良好淬透性，硬度及刚性强，耐热变形少，属超高强度钢，热塑性稳定适宜制造高档超薄锯片。
