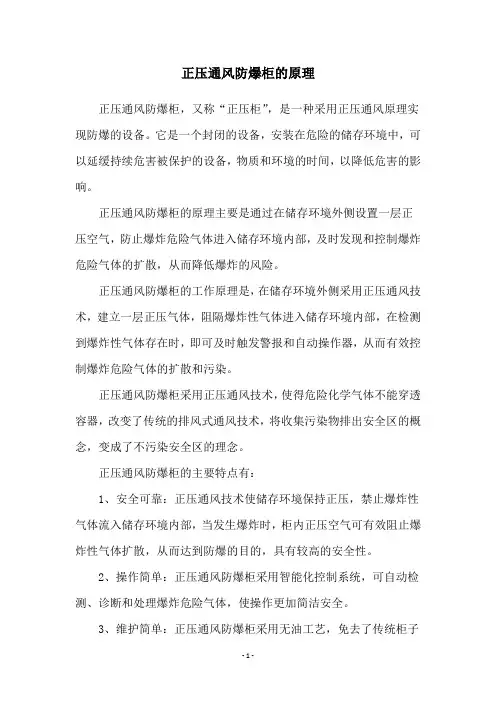

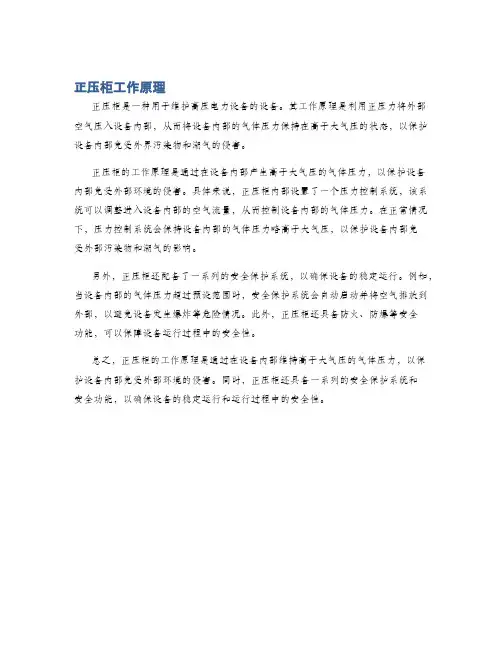

正压通风型电气控制柜工作原理

1 概述

正压通风型电气控制柜，是综合正压、本安、隔爆技术的复合型防爆系统，结构先进、操作简单、安全可靠，可广泛用于工厂内具有ⅡA～ⅡB级、T1～T4组爆炸性气体混合物的1、2区危险场所。

本设备经国家防爆电气产品质量监督检测中心检验合格，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》和GB3836.5-2000《爆炸性气体环境用电气设备第5部分：正压型“p”》的规定。

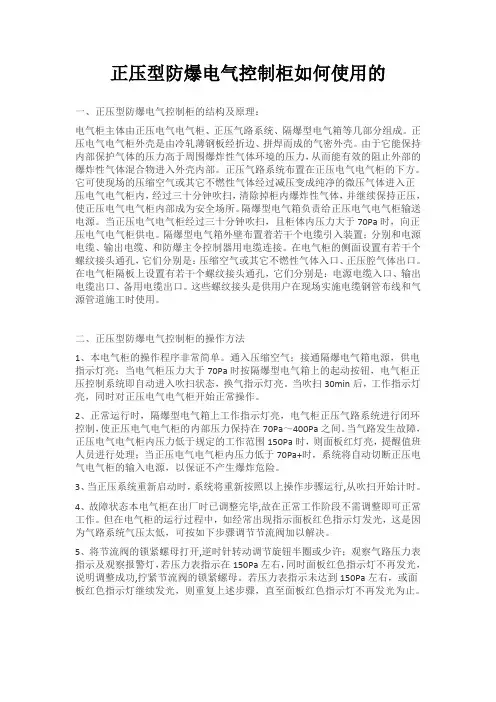

本设备具有开机前自动换气，换气结束自动供电，正压保护上下限报警和自动断电、开门断电等一系列安全联锁功能。

2 正常工作条件

2.1 海拔高度：<2000m。

2.2 环境温度：－15～＋40℃，短时低温可达－20℃。

2.3 相对湿度：95％(＋25℃)

2.4 无剧烈振动、冲击与颠簸。

2.5 环境空气中可含有甲醇腐蚀性气体。

2.6 ⅡA～ⅡB，T1～T4组爆炸性气体混合物1区、2区危险场所。

3 主要技术参数

3.1 本安电源(ib)ⅡBT4，防爆接线箱安装本安电源后为d(ib)ⅡBT4。

3.2 电源：220V±10％、AC、50Hz。

3.3 额定电流：6A。

3.5 运行正压范围：100～900Pa。

3.6 耗气量：4m3/h，若排气口设ф5节流孔，耗气量为2.1m3/h。

3.7 换气量：2.5m3。

3.8 换气时间：5min。

3.9 正压控制输出1常开1常闭触点：220VAC 5A。

3.10 功能指标

3.10.1 正压室门开启时不能投入运行，运行过程正压室门开启时自动切断电源。

3.10.2 正压值低于正压下限(100Pa)自动切断电源，并有“P下限”信号灯亮。

3.10.3 正压值高于正压上限(900Pa)时，“P上限”信号灯亮，卸压阀打开，紧急排气。

3.10.4 正压控制系统输出2常开触点，以备用户用作当正压值达到正压上限或正压下限时，接通音响信号(或作其它电气联锁)。

3.10.5 运行前对正压室内原剩空气自动进行换气(“换气”信号灯亮)，换气结束后自动进入工作状态(“工作”信号灯亮)，压力表指示压力在100～900Pa之间，并输出控制电源。

3.11 外壳防护等级：正压室IP54、辅助室IP21。

3.12 气源：经过滤、净化的0.4MPa的安全、干燥、洁净空气。

4 防爆结构要点

4.1 电气自动控制装置保证

4.1.1 通过换气已将正压室内原有空气置换，爆炸性混合物浓度降至低于爆炸下限之后，控制柜才可能投入运行。

4.1.2 运行过程正压值维持在100～900Pa之间，当低于正压下限（100Pa)时，自动切断电源，当高于正压上限(900Pa)时，“P上限”信号灯亮; 若需音响报警信号，用户可由正压输出触点接线。

4.1.3 正压室门打开时电源不可能接通，当正压室门开启即自动停电。

4.2 “起动”、“停止”按扭、正压室门联锁开关和“电源”、“换气”、“P下限”、“P上限”信号灯都采用本质安全型防爆结构。

4.3 正压控制电器元件安装在隔爆型控制箱内。

4.4 外壳结构和其密封条、垫、圈保证正压室外壳防护等级不低于IP54。

4.5 由辅助室可直接观察正压室的正压值。

4.6 限制外壳温度不超过130℃。

4.7 用户仪表、电器、正压控制电器元件、气路元件、电缆引入装置分别安装在正压室与辅助室内。

进入21世纪，越来越多的石油、化工等产业飞速发展，照明灯具在生产、仓储、救援中的使用越来越广泛，品种越来越多。在爆炸性气体危险场所里如何防止照明灯具事故性爆炸的发生已经成为十分重要的课题。由于照明灯具在工作时不可避免地产生电火花或形成炽热的表面，它们一旦与生产或救援现场的爆炸性气体混合物相遇，就会导致爆炸事故的发生，直接危及国家财产和公民的生命安全。因此，作为使用最广泛的照明灯具，它的防爆技术问题早已引起了人们的普遍关注和高度重视。

防爆正压柜的种类大概分以下几种：

1. 防爆正压柜的防爆原理主要是采用介质隔离点燃源的防爆措施从而达到电器防爆的目

的；

2. 结构上采用上可按用户要求分别定制成箱式、琴台式和柜式结构，柜式又分为上下结构和左右结构。箱式一般采用钢板焊接而成，表面喷塑，前开门操作；琴台式和柜式其柜架采用标准型材焊接，表面喷塑，对其各接合面都经过了特殊的密封处理；前开门操作后开门维修。钢板材料一般选用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质；主柜为正压室，防护等级为IP54，副柜为辅助室，安装正压控制系统，保护等级为IP31；

3. 按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能；补偿型为间断性供气，正压腔有良好的密封性，耗气量小；

4. 保护装置齐全，控制柜设有换气送电联锁装置，只有达到规定的换气时间后，方能自动送电，并有高、低压自动声光报警及压力下限、开门自动断电、紧急手动断电等安全联锁保护。

5. 密封性能可靠，壳体采用多重密封保护，保压时间长，节约运行费用。

6. 本柜采用电缆沟座安装形式，用户需配备保护气体气源。

7.产品内部可装检测仪表、分析仪表、显示仪表、低压电器、变频器、软起动器或计算机控制系统，可作为中央信号处理系统及中央控制系统。制造时，用户必须提供完整的电气系统图，控制系统内装材料清单。

8.可根据用户所提供的电气原理图生产。
