建筑结构基础与识图-教学PPT-作者-周晖-主编-第七章-多层与高层
合集下载

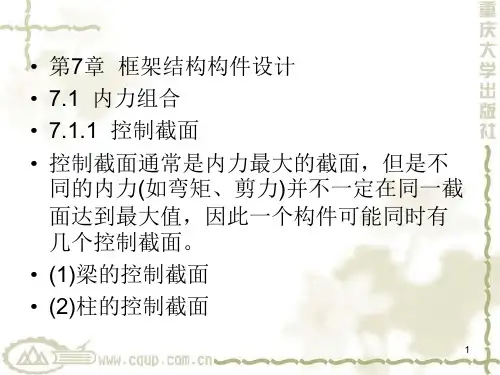

多高层建筑结构设计第7章 框架结构构件设计PPT课件
41
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
42
谢谢你的到来
学习并没有结束，希望大家继续努力
20
• 二级抗震 • 三级抗震 • 梁上部钢筋重心与梁下部配筋重心之间距离 • 7.3.3 梁最小截面尺寸及构造要求 • 无地震作用组合时 • 有地震作用组合时
21
图7-10 反复荷载作用下塑性铰区裂缝
图7-11 箍筋弯钩
22
23
• 7.4 框架柱抗震设计 • 7.4.1 轴压比、剪跨比 • (1)轴压比
• 设计时只考虑箍筋抗剪，计算时要求
28
• 为了抗剪安全，柱截面也不能太小，因此， 用下式保证柱截面面积：
• 无地震作用组合
• 有地震作用组合
• 柱设计剪力取 • 一级抗震
29
• 二级抗震
• 三级抗震
• (2)箍筋配置 • 体积配箍率
30
图7-13 钢箍形式
31
图7-14 箍筋侧压力示意
32
11
• 7.2.3 强节杆 • 强节弱杆是要保证节点区不过早破坏，不
在梁、柱塑性铰充分发挥作用前破坏。 • 7.2.4 强压弱拉 • 设计中应使拉区钢筋的屈服先于压区混凝
土的破坏，“强压弱拉”可通过以下措施 实现： • 1)控制轴压比 • 2)限制受拉配筋率
12
• 7.3 框架梁抗震设计 • 7.3.1 梁的抗弯配筋 • 名义压区高度 • 不考虑地震作用时 • 考虑地震作用时
建筑结构多层和高层钢筋混凝土结构
三角形或其他形状。 ❖ 无论那一种平面，应尽量设计成规则、对称而简单的平面形
状，尽量减少因形状不规则产生结构扭转的可能性。
建筑结构多层和高层钢筋混凝土结 构
1. 平面长度 L 不宜过长， 突出部分长度 l 不宜过 大
L、l 的限值 设防烈度 L / B l / Bmax l/b
6、7度 ≤6.0 ≤0.35 ≤2.0
❖ 框架结构 ❖ 剪力墙结构 ❖ 框架－剪力墙结构 ❖ 筒体结构 ❖ 框架－筒体结构
建筑结构多层和高层钢筋混凝土结 构
8.2 框架结构
建筑结构多层和高层钢筋混凝土结 构
一、特点及类型
❖ 框架结构：采用梁、柱等杆件刚接组成空间体系作为建筑物承重骨架 的结构。
❖ 框架结构组成：由梁、柱、节点及基础组成，节点构造十分重要 ❖ 受力特点：承受竖向荷载能力较强，承受水平荷载能力较弱
4
3
6
5
4
B级高度钢筋混凝土高层建筑最大高宽比H/B
非抗震设计
抗震设防烈度
建6筑、结构7度多层和高层钢筋混凝土结8度
8
7
构
6
A级高度钢筋混凝土高层建筑最大高度（m）
结构体系
非抗震设计
抗震设防烈度
框架
框架－剪力墙
剪
全部落地剪力墙
力 墙
部分框支剪力墙
6度 7度 8度 9度
70
60
55
45 25
140
130 120 100 50
❖ 异形柱各肢肢长，可能相等，或不相等，但提倡采用等肢异形柱。 抗震设计时宜采用等肢异形柱， 当不得不采用不等肢异形柱时，柱两肢的肢高肢厚比不宜超过1.6， 且肢厚相差不大于50mm。
建筑结构多层和高层钢筋混凝土结 构
状，尽量减少因形状不规则产生结构扭转的可能性。
建筑结构多层和高层钢筋混凝土结 构
1. 平面长度 L 不宜过长， 突出部分长度 l 不宜过 大
L、l 的限值 设防烈度 L / B l / Bmax l/b
6、7度 ≤6.0 ≤0.35 ≤2.0
❖ 框架结构 ❖ 剪力墙结构 ❖ 框架－剪力墙结构 ❖ 筒体结构 ❖ 框架－筒体结构
建筑结构多层和高层钢筋混凝土结 构
8.2 框架结构
建筑结构多层和高层钢筋混凝土结 构
一、特点及类型
❖ 框架结构：采用梁、柱等杆件刚接组成空间体系作为建筑物承重骨架 的结构。
❖ 框架结构组成：由梁、柱、节点及基础组成，节点构造十分重要 ❖ 受力特点：承受竖向荷载能力较强，承受水平荷载能力较弱
4
3
6
5
4
B级高度钢筋混凝土高层建筑最大高宽比H/B
非抗震设计
抗震设防烈度
建6筑、结构7度多层和高层钢筋混凝土结8度
8
7
构
6
A级高度钢筋混凝土高层建筑最大高度（m）
结构体系
非抗震设计
抗震设防烈度
框架
框架－剪力墙
剪
全部落地剪力墙
力 墙
部分框支剪力墙
6度 7度 8度 9度
70
60
55
45 25
140
130 120 100 50
❖ 异形柱各肢肢长，可能相等，或不相等，但提倡采用等肢异形柱。 抗震设计时宜采用等肢异形柱， 当不得不采用不等肢异形柱时，柱两肢的肢高肢厚比不宜超过1.6， 且肢厚相差不大于50mm。
建筑结构多层和高层钢筋混凝土结 构
房屋建筑结构与识图_图文_图文
• 2、砖（或石）结构建筑：指以砖或石材为承 重墙柱和楼板的建筑。
• 3、钢筋混凝土结构建筑：指以钢筋混凝土作 承重结构的建筑。
• 4、钢结构建筑：指以型钢等钢材作为房屋 承重骨架的建筑。
• 5、混合结构建筑：指采用两种或两种以上 材料作承重结构的建筑。
建筑物的分类
（五）按建筑规模大小分类 1、大量性建筑 2、大型性建筑
编号，宜标注在图样的下方与左侧。横向编号应
用阿拉伯数字，从左至右顺序编写，竖向编号应
用大写拉丁字母，从下至上顺序编写(图1-20)。
1柱（2轴交B轴）
3柱（4轴交B轴 ）
2柱（3轴交B轴） 图1-20 定位轴线的编号顺序
2 ．组合较复杂的平面图中定位轴线也可采用分区编 号(图1-21)，编号的注写形式应为“分区号——该 分区编号”。分区号采用阿拉伯数字或大写拉丁字 母表示。
建筑物的分类
（三）、按建筑物结构承重方式 1、墙承重结构建筑 2、框架承重结构建筑 3、空间结构建筑
建筑物的分类
（四）、按承重结构的材料分类
1、木结构建筑 2、砖（或石）结构建筑 3、钢筋混凝土结构建筑 4、钢结构建筑 5、混合结构建筑
其中：
• １、木结构建筑：指以木材作房屋承重骨架 的建筑。
２． 断面的剖切符号
（１）断面的剖切符号只用剖切位置线表示， 剖切线用两粗短线表示。
（２）断面剖切符号的编号采用阿拉伯数字，按顺 序连续编排，并注写在剖切位置线的一侧；编号所 在的一侧应为该断面的剖视方向(图1-9)。
该断面的投 影方向为向 左投影
图1-9 断面的剖切符号
（３）剖面图或断面 图，如与被剖切图样 不在同一张图内，在 剖切位置线的另一侧 注明其所在图纸的编 号。
• 3、钢筋混凝土结构建筑：指以钢筋混凝土作 承重结构的建筑。
• 4、钢结构建筑：指以型钢等钢材作为房屋 承重骨架的建筑。
• 5、混合结构建筑：指采用两种或两种以上 材料作承重结构的建筑。
建筑物的分类
（五）按建筑规模大小分类 1、大量性建筑 2、大型性建筑
编号，宜标注在图样的下方与左侧。横向编号应
用阿拉伯数字，从左至右顺序编写，竖向编号应
用大写拉丁字母，从下至上顺序编写(图1-20)。
1柱（2轴交B轴）
3柱（4轴交B轴 ）
2柱（3轴交B轴） 图1-20 定位轴线的编号顺序
2 ．组合较复杂的平面图中定位轴线也可采用分区编 号(图1-21)，编号的注写形式应为“分区号——该 分区编号”。分区号采用阿拉伯数字或大写拉丁字 母表示。
建筑物的分类
（三）、按建筑物结构承重方式 1、墙承重结构建筑 2、框架承重结构建筑 3、空间结构建筑
建筑物的分类
（四）、按承重结构的材料分类
1、木结构建筑 2、砖（或石）结构建筑 3、钢筋混凝土结构建筑 4、钢结构建筑 5、混合结构建筑
其中：
• １、木结构建筑：指以木材作房屋承重骨架 的建筑。
２． 断面的剖切符号
（１）断面的剖切符号只用剖切位置线表示， 剖切线用两粗短线表示。
（２）断面剖切符号的编号采用阿拉伯数字，按顺 序连续编排，并注写在剖切位置线的一侧；编号所 在的一侧应为该断面的剖视方向(图1-9)。
该断面的投 影方向为向 左投影
图1-9 断面的剖切符号
（３）剖面图或断面 图，如与被剖切图样 不在同一张图内，在 剖切位置线的另一侧 注明其所在图纸的编 号。
建筑结构基础PPT课件
第28页/共93页
独立柱基础-----锥形
•砼强度等级≥C20 •受力钢筋 直径：≥φ10 间距：@100~200
•锥形基础 构造尺寸如图示：
50
50
200
100
100 200
现浇柱锥形基础
第29页/共93页
独立柱基础-----阶梯形
•基础垫层：厚度≥70； 砼强度等级≥C10
•钢筋保护层厚度： 有垫层：≥40 无垫层：≥70
第21页/共93页
（三）、墙下条形基础配图—平法标注
第22页/共93页
柱下基础
主要有: 柱下独立基础、 柱下条形基础、 十字交叉梁基础、 筏板基础、 桩基础。
第23页/共93页
三、柱下独立基础
第24页/共93页
独立柱基础
第25页/共93页
（一）、柱下独立基础的构造要求
1、当柱下钢筋混凝土独立基础边长和墙 下钢筋混凝土条形基础宽度大于或等于 2.5m时，底板受力钢筋的长度可取边长的 0.9倍，并宜交错布置。
第12页/共93页
（二）墙下条形基础----钢筋混凝土基础（柔性基础）
墙
墙
翼板
肋梁
砼垫层
▪钢筋砼条形基础： 不带肋与带肋（减少不均匀沉降）
第13页/共93页
第14页/共93页
第15页/共93页
（二）墙下条形基础----钢筋混凝土基础（柔性基础）
（1）锥形基础的边缘高度，不宜小于200mm；阶梯形基础的每阶 高度，宜为300～500mm。
组成： 由砖、毛石、混凝土或毛石混凝土、二灰土和 三合土等材料组成的无需配置钢筋的基础。
石灰、黏土、细 砂
特点：抗拉、抗剪强度都不高，一般通过选择合理 的基础高度，来保证基础内产生的拉应力和 剪应力不超过相应的材料强度设计值。
独立柱基础-----锥形
•砼强度等级≥C20 •受力钢筋 直径：≥φ10 间距：@100~200
•锥形基础 构造尺寸如图示：
50
50
200
100
100 200
现浇柱锥形基础
第29页/共93页
独立柱基础-----阶梯形
•基础垫层：厚度≥70； 砼强度等级≥C10
•钢筋保护层厚度： 有垫层：≥40 无垫层：≥70
第21页/共93页
（三）、墙下条形基础配图—平法标注
第22页/共93页
柱下基础
主要有: 柱下独立基础、 柱下条形基础、 十字交叉梁基础、 筏板基础、 桩基础。
第23页/共93页
三、柱下独立基础
第24页/共93页
独立柱基础
第25页/共93页
（一）、柱下独立基础的构造要求
1、当柱下钢筋混凝土独立基础边长和墙 下钢筋混凝土条形基础宽度大于或等于 2.5m时，底板受力钢筋的长度可取边长的 0.9倍，并宜交错布置。
第12页/共93页
（二）墙下条形基础----钢筋混凝土基础（柔性基础）
墙
墙
翼板
肋梁
砼垫层
▪钢筋砼条形基础： 不带肋与带肋（减少不均匀沉降）
第13页/共93页
第14页/共93页
第15页/共93页
（二）墙下条形基础----钢筋混凝土基础（柔性基础）
（1）锥形基础的边缘高度，不宜小于200mm；阶梯形基础的每阶 高度，宜为300～500mm。
组成： 由砖、毛石、混凝土或毛石混凝土、二灰土和 三合土等材料组成的无需配置钢筋的基础。
石灰、黏土、细 砂
特点：抗拉、抗剪强度都不高，一般通过选择合理 的基础高度，来保证基础内产生的拉应力和 剪应力不超过相应的材料强度设计值。
建筑制图与识图-第七章
① 平、剖面图中被剖切的次要建筑构造 （包括构配件）的轮廓线
② 建筑平、立、剖面图中建筑构配件的轮 廓线
③ 建筑构Hale Waihona Puke 详图及建筑构配件详图中的 一般轮廓线
小于 0.7b 的图形线、尺寸线、尺寸界线、 索引符号、标高符号、详图材料做法引出线、 粉刷线、保温层线、地面、墙面的高差分界 线等
图例填充线、家具线、纹样线等
三、房屋建筑施工图的相关规定
（二） 比例
由于建筑物的形体较大而且复杂，因此应根据其尺寸而选用不同的 比例绘图。建筑施工图的常用比例如表7-2所示。
表7-2 建筑施工图中常用比例
图名 建筑物或构筑物的平面图、立面图和剖面图 建筑物或构筑物的局部放大图
配件及构造详图
比例 1∶50，1∶100，1∶150，1∶200，1∶300 1∶10，1∶20，1∶25，1∶30，1∶50 1∶1，1∶2，1∶5，1∶10，1∶15，1∶20，1∶25， 1∶30，1∶50
（四）屋顶
屋顶由屋面、屋顶承重结构、保温层或隔热层等部分组成，主要起承重、保温 隔热、防水排水和围护等作用。根据屋面的坡度不同，有平屋面和坡屋面之分，图7 -1所示的屋面是平屋面，该屋面板上设有天沟，降落到屋面上的雨水由天沟经过雨 水管、室外明沟，最后排至下水道。
一、房屋的分类和组成
图7-1 房屋的组成
三、房屋建筑施工图的相关规定
（a）
（b） 图7-5 标高符号及标注方法
（c）
三、房屋建筑施工图的相关规定
（3）
符号的尖端应指至被注高度位置，尖端一般向下，但也可向上，标高数值 注写在标高符号的上侧或下侧，如图7-5（d）所示。此外，当图样的同一 位置需表示几个不同标高时，标高的数字可按图7-5（e）所示标注。
② 建筑平、立、剖面图中建筑构配件的轮 廓线
③ 建筑构Hale Waihona Puke 详图及建筑构配件详图中的 一般轮廓线
小于 0.7b 的图形线、尺寸线、尺寸界线、 索引符号、标高符号、详图材料做法引出线、 粉刷线、保温层线、地面、墙面的高差分界 线等
图例填充线、家具线、纹样线等
三、房屋建筑施工图的相关规定
（二） 比例
由于建筑物的形体较大而且复杂，因此应根据其尺寸而选用不同的 比例绘图。建筑施工图的常用比例如表7-2所示。
表7-2 建筑施工图中常用比例
图名 建筑物或构筑物的平面图、立面图和剖面图 建筑物或构筑物的局部放大图
配件及构造详图
比例 1∶50，1∶100，1∶150，1∶200，1∶300 1∶10，1∶20，1∶25，1∶30，1∶50 1∶1，1∶2，1∶5，1∶10，1∶15，1∶20，1∶25， 1∶30，1∶50
（四）屋顶
屋顶由屋面、屋顶承重结构、保温层或隔热层等部分组成，主要起承重、保温 隔热、防水排水和围护等作用。根据屋面的坡度不同，有平屋面和坡屋面之分，图7 -1所示的屋面是平屋面，该屋面板上设有天沟，降落到屋面上的雨水由天沟经过雨 水管、室外明沟，最后排至下水道。
一、房屋的分类和组成
图7-1 房屋的组成
三、房屋建筑施工图的相关规定
（a）
（b） 图7-5 标高符号及标注方法
（c）
三、房屋建筑施工图的相关规定
（3）
符号的尖端应指至被注高度位置，尖端一般向下，但也可向上，标高数值 注写在标高符号的上侧或下侧，如图7-5（d）所示。此外，当图样的同一 位置需表示几个不同标高时，标高的数字可按图7-5（e）所示标注。
建筑结构抗震设计第7章 多高层钢结构房屋抗震设计
第七章 多层和高层钢结构房屋 抗震设计第一个多层钢结构建筑（1872年建于巴黎）
2020/10/16
2020/10/16
美国纽约世贸大厦
2020/10/16
节点破坏(螺栓破坏)
2020/10/16
节点破坏(焊缝破坏)
3）构件破坏 多高层建筑钢结构构件破坏的主要形式有：
1.支撑的破坏与失稳
支撑在地震中所受的压力超过其屈曲 临界力时，即出现破坏或失稳
2020/10/16
构件破坏（支撑破坏）
2.梁柱局部破坏 对于框架柱： 主要表现为翼缘屈曲、翼 缘撕裂，甚至会出现水平 裂缝或断裂破坏
对于框架梁： 主要表现为翼缘屈曲、腹板 屈曲和开裂、扭转屈曲等
2020/10/16
构件破坏（柱剪断）
2020/10/16
巨型框架结构型式 ( a ）桁架型； ( b ）斜格型； ( c ）框筒型
2020/10/16
2020/10/16
§7.2 多层和高层钢结构房屋 抗震设计的一般规定
7.2.3 结构平面布置
1) 结构平、立面布置以及防震缝的设置 结构平面布置应遵守抗震概念设计中结构布置规则性的原则。 建筑平面宜简单规则，并使结构各层的抗侧力刚度中心与质量中心 接近或重合，同时各层刚心与质心接近在同一竖直线上 钢结构一般不宜设防震缝，需要设置防震缝时，缝的宽度应 不小于相应钢筋混凝土结构房屋的1.5倍。 2) 支撑的设置要求 采用框架-支撑结构的钢结构房屋应符合下列规定： ①支撑框架的两个方向的布置均宜基本对称，支撑框架之间楼 盖的长宽比不宜大于3。
（7.6） （7.7）
2) 中心支撑框架构件的抗震承载力验算
在反复荷载作用下，支撑斜杆容易出现弹塑性屈曲后承载力 退化现象
2020/10/16
2020/10/16
美国纽约世贸大厦
2020/10/16
节点破坏(螺栓破坏)
2020/10/16
节点破坏(焊缝破坏)
3）构件破坏 多高层建筑钢结构构件破坏的主要形式有：
1.支撑的破坏与失稳
支撑在地震中所受的压力超过其屈曲 临界力时，即出现破坏或失稳
2020/10/16
构件破坏（支撑破坏）
2.梁柱局部破坏 对于框架柱： 主要表现为翼缘屈曲、翼 缘撕裂，甚至会出现水平 裂缝或断裂破坏
对于框架梁： 主要表现为翼缘屈曲、腹板 屈曲和开裂、扭转屈曲等
2020/10/16
构件破坏（柱剪断）
2020/10/16
巨型框架结构型式 ( a ）桁架型； ( b ）斜格型； ( c ）框筒型
2020/10/16
2020/10/16
§7.2 多层和高层钢结构房屋 抗震设计的一般规定
7.2.3 结构平面布置
1) 结构平、立面布置以及防震缝的设置 结构平面布置应遵守抗震概念设计中结构布置规则性的原则。 建筑平面宜简单规则，并使结构各层的抗侧力刚度中心与质量中心 接近或重合，同时各层刚心与质心接近在同一竖直线上 钢结构一般不宜设防震缝，需要设置防震缝时，缝的宽度应 不小于相应钢筋混凝土结构房屋的1.5倍。 2) 支撑的设置要求 采用框架-支撑结构的钢结构房屋应符合下列规定： ①支撑框架的两个方向的布置均宜基本对称，支撑框架之间楼 盖的长宽比不宜大于3。
（7.6） （7.7）
2) 中心支撑框架构件的抗震承载力验算
在反复荷载作用下，支撑斜杆容易出现弹塑性屈曲后承载力 退化现象
建筑结构与识图(混凝土结构与砌体结构)教学课件7-9
3. 设备后浇基础与主体结构连接不牢或设备支架的固定螺栓强度不足，造成设备 移位或从支架上脱落。
4. 悬挂构件仅连接于顶棚而未锚固于楼板上或悬挂构件强度不足，导致电气灯具 坠落。
5. 隔振装置设计不合理，加大了设备的振动或发生共振，反而降低了抗震性能等。 6. 设置于屋顶的设备，通常比设置于较低楼层的设备更容易破坏。
当采用柔性连接时应符合下列要求： （1）间隙 填充墙两端与框架柱，填充墙顶面与框架梁之间留出不小于20mm的间隙。
缝隙可采用聚苯乙烯泡沫塑料板条或聚氨醋发泡材料充填，并用硅酮胶或 其他弹性密封材料封缝。
（2）构造柱 填充墙端部应设置构造柱，柱间距宜不大于20倍墙厚且不大于4000mm， 柱宽度不小于100mm。柱顶与框架梁（板）应预留不小于15mm的缝隙， 用硅酮胶或其他弹性密封材料封缝。当填充墙有宽度大于2100mm的洞口 时，洞口两侧应加设宽度不小于50mm的单筋混凝土柱。
学习单元7 结构构件受力特点及标准构造
项目九 非结构构件 五、建筑非结构构件的基本抗震措施 （一）非承重墙体 2．非承重墙基本抗震措施（刚性连接）
层间变形较大的框架结构和高层建筑中的填充墙，宜采用钢材或木材为龙 骨的隔墙及轻质隔墙。砌体填充墙宜与主体结构采用柔性连接， 当采用刚性连接时应符合下列要求： （1）非承重墙的建筑布置
（2）非承重墙的材料与选型
➢ 填充墙宜优先采用轻质墙体材料； ➢ 砂浆的强度等级不应低于M5，实心砌块的强度
等级不宜低于MU2.5，空心砌块的强度等级不宜 低于MU3.5； ➢ 根据填充墙的高度选择墙体厚度，最小不应小 于90mm； ➢ 墙顶应与框架梁紧密结合，顶面与上部结构接 触处宜用一皮砖或配砖斜砌楔紧
填充墙顶部配筋斜砌构造
学习单元7 结构构件受力特点及标准构造
4. 悬挂构件仅连接于顶棚而未锚固于楼板上或悬挂构件强度不足，导致电气灯具 坠落。
5. 隔振装置设计不合理，加大了设备的振动或发生共振，反而降低了抗震性能等。 6. 设置于屋顶的设备，通常比设置于较低楼层的设备更容易破坏。
当采用柔性连接时应符合下列要求： （1）间隙 填充墙两端与框架柱，填充墙顶面与框架梁之间留出不小于20mm的间隙。
缝隙可采用聚苯乙烯泡沫塑料板条或聚氨醋发泡材料充填，并用硅酮胶或 其他弹性密封材料封缝。
（2）构造柱 填充墙端部应设置构造柱，柱间距宜不大于20倍墙厚且不大于4000mm， 柱宽度不小于100mm。柱顶与框架梁（板）应预留不小于15mm的缝隙， 用硅酮胶或其他弹性密封材料封缝。当填充墙有宽度大于2100mm的洞口 时，洞口两侧应加设宽度不小于50mm的单筋混凝土柱。
学习单元7 结构构件受力特点及标准构造
项目九 非结构构件 五、建筑非结构构件的基本抗震措施 （一）非承重墙体 2．非承重墙基本抗震措施（刚性连接）
层间变形较大的框架结构和高层建筑中的填充墙，宜采用钢材或木材为龙 骨的隔墙及轻质隔墙。砌体填充墙宜与主体结构采用柔性连接， 当采用刚性连接时应符合下列要求： （1）非承重墙的建筑布置
（2）非承重墙的材料与选型
➢ 填充墙宜优先采用轻质墙体材料； ➢ 砂浆的强度等级不应低于M5，实心砌块的强度
等级不宜低于MU2.5，空心砌块的强度等级不宜 低于MU3.5； ➢ 根据填充墙的高度选择墙体厚度，最小不应小 于90mm； ➢ 墙顶应与框架梁紧密结合，顶面与上部结构接 触处宜用一皮砖或配砖斜砌楔紧
填充墙顶部配筋斜砌构造
学习单元7 结构构件受力特点及标准构造
多层及高层建筑结构设计PPT教学课件
建筑结构抗震验算
地震作用计算 结构抗震验算
back
1、抗震设防及其思想
抗震设防
对建筑物进行抗震设计并采取抗震措施
指导思想
预防为主 减轻结构震害 避免人员伤亡 减少经济损失 使地震时不可缺少的紧急活动得以维持和进行
趋势
使用寿命期内对不同频度和强度的地震具有不同的抵抗能力
back
2、设防依据——抗震设防烈度
极限状态方程
g(X1,X2,,Xn)=0
极限状态设计表达式
g(X1,X2,,Xn)≥0 Z=R-S≥0
back
1.2 作用及其分类
–直接作用（荷载）——施加在结构上的集中或分布荷载——GBJ68-84 –间接作用（作用）——引起结构外加变形或约束变形的原因（温度变化、焊接、基 础沉降、地震、混凝土收缩等）
定义：按国家规定的权限批准作为一个地区抗震设 防依据的地震烈度
确定：必须按国家规定的权限审批、颁发的文件 （图件）确定
一般情况下，可采用中国地震烈度区划图的地震基本烈度 度（或与本规范设计地震基本加速度值对应的烈度值）
对做过抗震防灾规划的城市，可按批准的抗震设防区划 （抗震设防烈度或设计地震动参数）进行抗震设防
选择原则
➢ 结构整体性、面内刚度 ➢ 结构高度小、质量轻 ➢ 建筑使用功能、装饰要求、设备安装、施工技术等
常用楼盖体系及其适用性
➢ 现浇楼盖 ➢ 预制板楼盖 ➢ 预应力叠合板楼盖 ➢ 组合楼盖
back
常用楼盖体系及其适用性
➢ 现浇楼盖
肋梁楼盖—— 普通、技术经济指标好；结构高度大、不便管线安装 ⇒宽扁梁（用于层高受限时）
n
GE Gk Q Qi ik
i 1
永久荷载标准值
地震作用计算 结构抗震验算
back
1、抗震设防及其思想
抗震设防
对建筑物进行抗震设计并采取抗震措施
指导思想
预防为主 减轻结构震害 避免人员伤亡 减少经济损失 使地震时不可缺少的紧急活动得以维持和进行
趋势
使用寿命期内对不同频度和强度的地震具有不同的抵抗能力
back
2、设防依据——抗震设防烈度
极限状态方程
g(X1,X2,,Xn)=0
极限状态设计表达式
g(X1,X2,,Xn)≥0 Z=R-S≥0
back
1.2 作用及其分类
–直接作用（荷载）——施加在结构上的集中或分布荷载——GBJ68-84 –间接作用（作用）——引起结构外加变形或约束变形的原因（温度变化、焊接、基 础沉降、地震、混凝土收缩等）
定义：按国家规定的权限批准作为一个地区抗震设 防依据的地震烈度
确定：必须按国家规定的权限审批、颁发的文件 （图件）确定
一般情况下，可采用中国地震烈度区划图的地震基本烈度 度（或与本规范设计地震基本加速度值对应的烈度值）
对做过抗震防灾规划的城市，可按批准的抗震设防区划 （抗震设防烈度或设计地震动参数）进行抗震设防
选择原则
➢ 结构整体性、面内刚度 ➢ 结构高度小、质量轻 ➢ 建筑使用功能、装饰要求、设备安装、施工技术等
常用楼盖体系及其适用性
➢ 现浇楼盖 ➢ 预制板楼盖 ➢ 预应力叠合板楼盖 ➢ 组合楼盖
back
常用楼盖体系及其适用性
➢ 现浇楼盖
肋梁楼盖—— 普通、技术经济指标好；结构高度大、不便管线安装 ⇒宽扁梁（用于层高受限时）
n
GE Gk Q Qi ik
i 1
永久荷载标准值
多层及高层房屋结构118页PPT
Байду номын сангаас
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
多层及高层房屋结构
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
《建筑构造与识图》课件
建筑识图基础知识
建筑图纸基本概念
建筑图纸：用于表达 建筑设计意图和施工
要求的图纸
建筑图纸类型：平面 图、立面图、剖面图、
详图等
建筑图纸符号：表示 建筑构件、尺寸、材
料等的符号
建筑图纸比例：表示 图纸上尺寸与实际尺
寸的比例关系
建筑图纸尺寸标注： 表示建筑构件尺寸的
标注方法
建筑图纸图例：表示 建筑构件、材料等的
给排水施工图的识读：了解 各部分的含义和作用
给排水施工图的应用：在实 际施工中的应用
给排水施工图的组成：包括 平面图、系统图、详图等
给排水施工图的注意事项： 注意细节，避免错误
电气施工图实例分析
电气施工图 的组成：包 括电气平面 图、电气系 统图、电气 设备图等
电气平面图的 内容：包括配 电箱、开关、 插座、灯具等 电气设备的位 置和连接关系
包括建筑材料的分类、性能和应用，建筑结构的类型和特点，建筑施工图的识读方法等
通过实例分析，加深了对建筑构造与识图的理解
展望未来，建筑构造与识图将在建筑设计、施工和管理中发挥越来越重要的作用
对未来发展的展望
建筑行业将更加注重环保和可持续 发展
建筑技术将更加注重智能化和信息 化
添加标题
添加标题
添加标题
图例
建筑图纸索引：表示 图纸中各部分内容的
索引关系
建筑图纸组成要素
图纸名称：标明图纸的名称和编号
图纸尺寸：标明图纸的尺寸和比例
图纸比例：表示图纸上尺寸与实际尺寸的 比例关系
图纸方向：标明图纸的上下、左右方向
图纸内容：包括建筑平面图、立面图、剖 面图、结构图等
图纸说明：对图纸内容进行解释说明，包 括设计说明、施工说明等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(Hale Waihona Puke )图7-14中间层端节点梁上部钢筋的锚固
(a) 直线锚固；(b) 90°弯折锚固
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
（5）高层框架梁、柱纵向钢筋在框架节点区的锚固和搭接
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
框架节点
第七章 多层及高层钢筋混凝土房屋结构
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
框架结构
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
二、剪力墙结构体系
特点：剪力墙体系具有抗侧刚度大，整体性好，整齐美观，抗 震性能好，利于承受水平荷载，并可使用滑模、大模板等先进 施工方法施工等众多优点，但由于横墙较多、间距较密，使得 建筑平面的空间较小。剪力墙体系的适用高度为15～50层，常 用于住宅、旅馆等开间较小的高层建筑。（如图7-2所示）
图7-9为纵筋连接构造。在绑扎搭接接头中，纵筋搭接长度不得 小于ll（ll=ξ la，ξ为搭接长度修正系数，与接头面积百分率有关），且 不应小于300mm；相邻接头间距：机械连接时为35d，搭接时不得小 于600mm。焊接时不得小于500mm且不小于35d。当上、下柱中纵筋 的直径或根数不相同时，其连接构造如图7-10所示。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
图7-9 纵筋搭接连接
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
图7-10 上、下柱中纵筋的直径或根数不相同时纵筋连接构造
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
2.框架梁
框架梁除应满足一般梁的有关构造规定外，在跨中上部至 少应配置2 12的钢筋与横梁支座的负弯矩钢筋搭接，搭接长度 不应小于1.2la（la为纵向受拉钢筋的最小锚固长度）。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
框支-剪力墙结构
剪力墙钢筋网
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
框架-剪力墙
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
四、筒体结构体系
由单个或多个筒体所组成的空间结构体系。一般由剪力墙构成空间薄壁 筒体成为竖向悬臂箱形梁，或由加密柱和刚度较大的裙梁形成框架筒。筒体 体系因为刚度大，可形成较大的内部空间且平面布置灵活，广泛应用于写字 楼等超高层公共建筑。
9
钢结构基础知识
10
建筑结构施工图的识读
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
第7章 多层及高层钢筋混凝土房屋结构 §7-1 多层与高层结构体系 §7-2 框架结构 §7-3 剪力墙结构 §7-4 框架－剪力墙结构
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
§7-1
空腹筒
实腹筒一般由楼梯间、电梯井、管道井等形 成，开孔少，常位于房屋中部，故又称核心筒
开孔
筒 体
多少
实腹筒
由布置在房屋四周的密排立柱和截面高度很大 的横梁组成,其中立柱柱距一般为1.20～3.0m， 横梁的梁高一般为0.6～1.20m。
结
构
筒中筒结构
体
系
所受水平力
及房屋高度
框架-核心筒结构 成束筒结构
(a)
(b)
(c)
图7-6 筒体结构
(a)横向布置方案； (b)纵向布置方案； (c)纵横向混合布置方案
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
二、框架结构的受力特点
（一）框架结构承受的荷载 框架结构承受的作用包括竖向荷载、水平荷载和地震作用。
（二）框架结构的计算简图 框架结构是由横向框架和纵向框架组成的一个空间结构体
截面宽度不宜小于200mm，截面高宽比不宜大于4，净跨与截面 高度之比不宜小于4。
2.梁的纵向钢筋
框架梁端截面的底面和顶面配筋量的比值，一级不应小于0.5，二、 三级不应小于0.3；梁的顶面和底面至少应配置两根通长的纵向钢筋， 一、二级框架不应少于2 14，且分别不应少于梁两端顶面和底面纵向 配筋中较大截面面积的1/4。三、四级框架不应少于2 12；一、二级框 架梁内贯通中柱的每根纵筋直径，不宜大于柱在该方向截面尺寸的1/20。
大于24m的房屋为高层建筑。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
联合国教科文组织建议：1972年按高层建筑的层数和高度分 为四类：
第一类
高
第二类
层
建 筑
第三类
第四类
9～16层（最高到50m） 17～25层（最高到75m） 26～40层（最高到100m） >40层（即超高层建筑）
纵向受力钢筋最小抗震锚固长度的选用：
一、二级抗震等级时
laE=1.15 la
三级抗震等级时
laE=1.05 la
四级抗震等级时
laE=1.0 la
上式中为纵向受拉钢筋的最小锚固长度，按规范要求取用。 4.钢筋的接头
柱纵向受力钢筋的接头宜优先采用焊接或机械连接。钢筋接头不
宜设置在梁端和柱端箍筋加密区范围内。当柱每侧主筋超过4根时，
应在两个或两个以上的水平面上搭接。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
5.箍筋
箍筋须做成封闭式，端部设135°弯钩；弯钩端头平直段长度不应 小于10d（d为箍筋直径）；箍筋应与纵向钢筋紧贴；设置附加拉结钢筋 时，拉结钢筋必须同时钩住箍筋和纵筋。
（二）框架梁的抗震构造要求 1.梁的截面尺寸
3.现浇框架节点构造
（1）顶层中间节点，如图7-11所示。
(a)
(b)
(c)
图7-11 顶层中间节点柱的纵向钢筋锚固
(a)直线锚固；(b)向内弯折锚固；(c)向外弯折锚固
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
（2）顶层端节点梁上部纵向钢筋和柱外侧纵向钢筋
图7-12 梁上部纵筋与柱外侧纵筋在顶层端节点的锚固 (a) 位于节点外侧和梁端顶部的弯折搭接接头； (b)位于柱顶部外侧的直线搭接接头
80
注：房屋高度指室外地面到主要屋面板板顶的高度（不包括局 部突出屋顶部份）。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
§7-2
框架结构
一、框架结构
（一）框架结构类型
框架结构按照施工方法的不同，可分为全现浇式框架、半 现浇式框架、装配式框架和装配整体式框架四种形式。 （二）框架结构布置
在框架结构体系中，主要承受楼面和屋面荷载的梁称为框 架梁，而另一方向的梁称为连系梁。楼盖的荷载可传递到纵、 横两个方向的框架上，其中框架梁和柱组成主要承重框架，连 系梁和柱组成非主要承重框架。若采用双向板，则纵、横框架 都是承重框架。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
承重框架的布置方案有以下三种：
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
一、框架结构体系(由梁柱组成框架来承受垂直和水平荷载的
受力体系)
特点
平面布置灵活、可形成较大的空间；抵抗水平荷载的能力差， 抗震性能差，框架结构的适用高度地震区为6～15层， 非地震区为15～20层。
施工工艺
现浇整体式、预制装配式和装配整体式 。（如图7-1所示 ）
多层与高层结构体系
高层的定义
我国《高层建筑混凝土结构技术规程》（JGJ3-2002，以 下简称《高规》）以10层及10层以上或高度大于28m的房屋为 高层建筑，2~9层且高度不大于28m为多层建筑。
《民用建筑设计通则》（JGJ37-1987）和《高层民用建筑 设计防火规范》（GB50045-1995）均以10层及10层以上或高度
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
(a)纵向与横向框架
(b)框架计算单元
(c)横向框架
(d)纵向框架
图7-7 框架结构计算单元
（三）框架结构在荷载作用下的内力
1.竖向及水平荷载及作用下的内力
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
图7-8 竖向及水平荷载下框架的计算简图和内力图 (a)计算简图；(b) 竖向荷载下框架的内力图；(c)水平荷载下框架的内力图
三、框架-剪力墙结构体系
特点：框架-剪力墙结构的侧向刚度较大，抗震性较好，具有平 面布置灵活、使用方便的特点，广泛应用于办公楼和宾馆等公 共建筑中，框架-剪力墙体系的适用高度为15～25层，一般不宜 超过30层（如图7-3所示 ）
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
剪力墙体系
《建筑结构基础与识图》
《建筑结构基础与识图》
机械工业出版社
2009年10月
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
0
绪论
1
建筑力学基础知识
2
建筑结构材料
3
结构设计方法与设计指标
目
4
混凝土结构基本构件
5 钢筋混凝土楼（屋）盖、楼梯
录
6
基础
7 钢筋混凝土多层与高层结构
8
砌体结构基础知识
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》
2.控制截面及内力组合
（1）框架梁
梁的内力主要为弯矩M和剪力V。框架梁的控制截面是梁的跨中截面和梁 端支座截面，跨中截面产生最大正弯矩（+Mmax），有时也可能出现负弯矩； 支座截面产生最大负弯矩（－Mmax）、最大正弯矩（＋Mmax）和最大剪力 （Vmax）。
