蒸汽喷射器

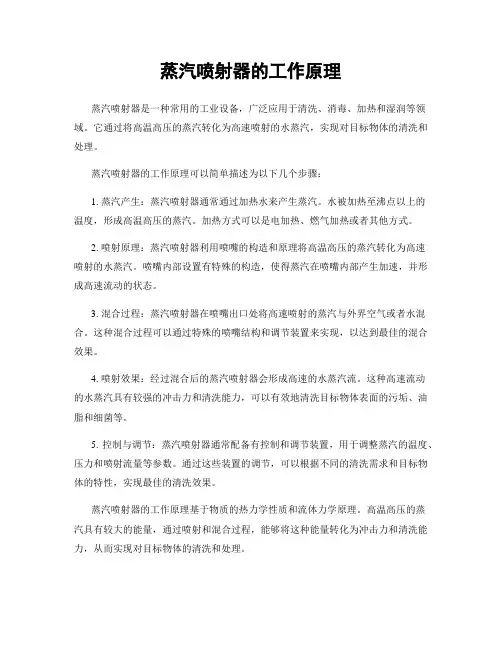

蒸汽喷射器工作原理:

蒸汽喷射器是以蒸汽为动力实现工程需要的器件,它不用电力,没有移动与转动机件,系统简单,工作可靠,故使用广泛。

一工作原理:

蒸汽喷射器把高压蒸汽的势能通过喷咀形成高速动能,带动吸引低压蒸汽在喷射器混合段充分混和,降速,升压,供生产之需。

二结构介绍:

喷射器结构主要有两大部分:

1.喷咀:高压蒸汽通过喷咀形成高速射流,喷咀的形状,尺寸根据蒸汽性质(过热汽还是饱和汽)及蒸汽在喷咀中的压降来计算,当喷咀的压降: 过热汽为初压的45.5%以上;饱和汽为初压的4

2.3%以上,喷咀做成拉伐尔喷咀,否则喷咀为锥形,材料採用1Cr18Ni9Ti

2.喷射器混合段:高,低压两股汽在此管内先进入,次混和均匀,后降速增压。所以混合段有前,中,后三段,作用不同。形状有别,通过总流量来设计其尺寸(直径与长度)最终合成所需压力的蒸汽。连结上二者的机件称汽室,使二件保持合理的距离,具有一定空间。蒸汽喷射器的材质常用20#优质碳素钢。

三使用范围:

蒸汽喷射器有以下类型:

1.蒸汽喷射增压器:能量较高的高温高压蒸汽经喷咀高速射流吸引低压蒸汽混合成工艺所需温度与压力的(中压)蒸汽供生产使用。这是解决工艺需要的一种较节能的形式(相对减温减压器而言),也比较方便。有一种叫作二次蒸汽回收器的设备也属此类型。

2.蒸汽喷射热水器:通过蒸汽射流吸引一定量冷水加温到所需温度,并送到需要的场所,可以用于供暖和生活用水。

3.蒸汽喷射真空器:通过蒸汽射流,抽出容器内的空气,使容器具有一定的真空。如汽轮机轴封抽气器,防止汽机向外漏汽,并回收热量与工质。又如使大型循环水泵吸水段抽真空引来低位水流之水。

一工作原理:

蒸汽喷射器把高压蒸汽的势能通过喷咀形成高速动能,带动吸引低压蒸汽在喷射器混合段充分混和,降速,升压,供生产之需。

二结构介绍:

喷射器结构主要有两大部分:

1. 喷射器混合段: 高,低压两股汽在此管内先进入,次混和均匀,后降速增压。所以混合段有前,中,后三段,作用不同。形状有别,通过总流量来设计其尺寸(直径与长度)最终合成所需压力的蒸汽。

2.喷咀: 高压蒸汽通过喷咀形成高速射流, 喷咀的形状,尺寸根据蒸汽性质(过热汽还是饱和汽)及蒸汽在喷咀中的压降来计算,当喷咀的压降

饱和汽为初压的42.3%以上。

喷咀做成拉伐尔喷咀,否则喷咀为锥形,材料采用

连结上二者的机件称汽室,使二件保持合理的距离,具有一定空间。蒸汽喷射器的材质常用20#优质碳素钢。.

三使用范围:

1. 蒸汽喷射热水器: 通过蒸汽射流吸引一定量冷水加温到所需温度,并送到需要的场所,可以用于供暖和生活用水。

蒸汽喷射真空器: 通过蒸汽射流,抽出容器内的空气,使容器具有一定的真空。如汽轮机轴封抽气器,防止汽机向外漏汽,并回收热量与工质。又如使大型循环水泵吸水段抽真空引来低位水流之水。

2. 蒸汽喷射增压器: 能量较高的高温高压蒸汽经喷咀高速射流吸引低压蒸汽混合成工艺所需温度与压力的(中压)蒸汽供生产使用。这是解决工艺需要的一种较节能的形式(相对减温减压器而言),也比较方便。$ B$ m0 z( B0 \* K

有一种叫作二次蒸汽回收器的设备也属此类型。
