UPS并机四种方式的优缺点
UPS并机几种方法

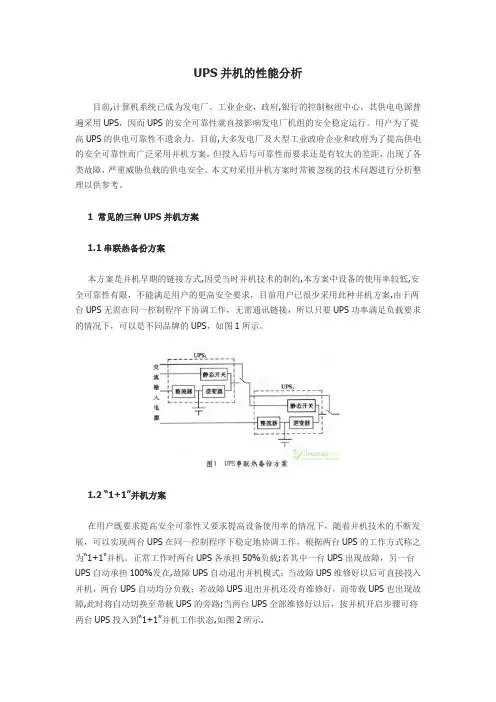

UPS并机的性能分析目前,计算机系统已成为发电厂，工业企业，政府,银行的控制枢纽中心，其供电电源普遍采用UPS，因而UPS的安全可靠性就直接影响发电厂机组的安全稳定运行。
用户为了提高UPS的供电可靠性不遗余力。
目前,大多发电厂及大型工业政府企业和政府为了提高供电的安全可靠性而广泛采用并机方案，但投入后与可靠性而要求还是有较大的差距，出现了各类故障，严重威胁负载的供电安全。
本文对采用并机方案时常被忽视的技术问题进行分析整理以供参考。
1 常见的三种UPS并机方案1.1串联热备份方案本方案是并机早期的链接方式,因受当时并机技术的制约,本方案中设备的使用率较低,安全可靠性有限，不能满足用户的更高安全要求，目前用户已很少采用此种并机方案.由于两台UPS无需在同一控制程序下协调工作，无需通讯链接，所以只要UPS功率满足负载要求的情况下，可以是不同品牌的UPS，如图1所示。
1.2 “1+1”并机方案在用户既要求提高安全可靠性又要求提高设备使用率的情况下，随着并机技术的不断发展，可以实现两台UPS在同一控制程序下稳定地协调工作，根据两台UPS的工作方式称之为“1+1"并机。
正常工作时两台UPS各承担50%负载;若其中一台UPS出现故障，另一台UPS自动承担100%发在,故障UPS自动退出并机模式；当故障UPS维修好以后可直接投入并机，两台UPS自动均分负载；若故障UPS退出并机还没有维修好，而带载UPS也出现故障,此时将自动切换至带载UPS的旁路;当两台UPS全部维修好以后，按并机开启步骤可将两台UPS投入到“1+1”并机工作状态,如图2所示.图2 “1+1”UPS并机方案单击UPS若逆变器裤长时就自动切换至旁路，“1+1”并机相对单机UPS,多了一台UPS自动承担100%负载安全保护措施，可以有效避免逆变器切换至旁路时造成的切换风险，“1+1”并机相对性能稳定的单机安全可靠性又得到了较大的提高,可在同一控制程序下协调工作，两机之间需要通讯连接，所以两台UPS要求是同品牌就、同系列、同规格的UPS。
数据中心UPS供电系统的运行方式及优缺点

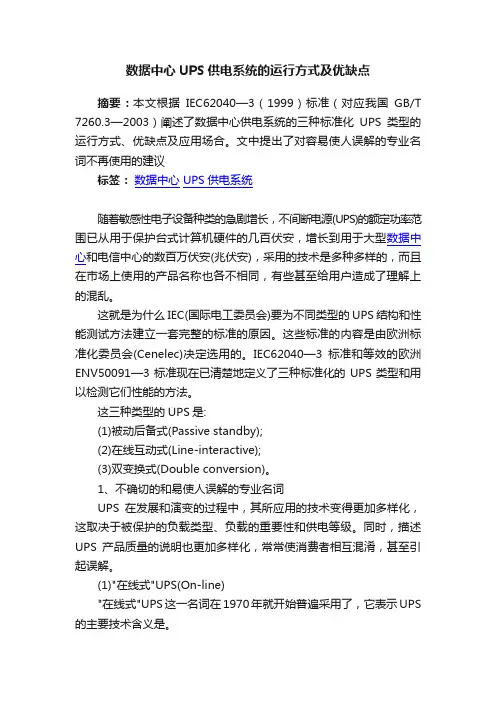

数据中心UPS供电系统的运行方式及优缺点摘要：本文根据IEC62040—3（1999）标准（对应我国GB/T 7260.3—2003）阐述了数据中心供电系统的三种标准化UPS类型的运行方式、优缺点及应用场合。
文中提出了对容易使人误解的专业名词不再使用的建议标签：数据中心UPS供电系统随着敏感性电子设备种类的急剧增长，不间断电源(UPS)的额定功率范围已从用于保护台式计算机硬件的几百伏安，增长到用于大型数据中心和电信中心的数百万伏安(兆伏安)，采用的技术是多种多样的，而且在市场上使用的产品名称也各不相同，有些甚至给用户造成了理解上的混乱。
这就是为什么IEC(国际电工委员会)要为不同类型的UPS结构和性能测试方法建立一套完整的标准的原因。
这些标准的内容是由欧洲标准化委员会(Cenelec)决定选用的。
IEC62040—3标准和等效的欧洲ENV50091—3标准现在已清楚地定义了三种标准化的UPS类型和用以检测它们性能的方法。
这三种类型的UPS是:(1)被动后备式(Passive standby);(2)在线互动式(Line-interactive);(3)双变换式(Double conversion)。
1、不确切的和易使人误解的专业名词UPS在发展和演变的过程中，其所应用的技术变得更加多样化，这取决于被保护的负载类型、负载的重要性和供电等级。
同时，描述UPS产品质量的说明也更加多样化，常常使消费者相互混淆，甚至引起误解。
(1)"在线式"UPS(On-line)"在线式"UPS这一名词在1970年就开始普遍采用了，它表示UPS 的主要技术含义是。
——输入整流器/充电器，把交流输入电压整流后用于给电池充电和向逆变器供电;——在市电电源发生中断时，由电池提供后备能量;——逆变器向负载的供电是一个连续的高质量电源(频率、电压等在很小的容限范围内变化);静态开关或静态旁路有能力将负载转换到旁路电源而不会中断负载的供电，这样使负载能够"降级"运行(即未使用通过逆变器供给的高质量电源)。
UPS电源并联冗余方式和串联冗余方式的选择
UPS电源并联冗余方式和串联冗余方式的选择：1、ups不间断电源并联冗余并联冗余是将多于两台同型号、同功率的UPS电源，通过并机柜、并机模块或并机板，把输出端并接而成。
目的是为了共同分担负载功率，其基本原理是：正常情况下，两台UPS 均由逆变器输出，平分负载和电流，当一台UPS故障时，由剩下的一台UPS承担全部负载。
三机并联也是常用的一种方式，比如对于60KVA的负载，我们可以考虑三台30KVA并联，即使一台UPS出现故障，另两台UPS仍然可以承担全部负载，此为N+1并联冗余。
并联冗余的本质，是不间断电源均分负载。
要实现并联冗余，必须解决以下技术问题：1．每个UPS逆变器输出波形保持同相位、同频率；2．每个UPS逆变器输出电压一致；3．每个UPS电源必须均分负载；4．UPS不间断电源故障时能快速脱机。
不间断电源并联冗余的缺点：1．由于要求功率均分，因而调试困难。
有些品牌UPS要在满负载运行时调节功率均分。
另外：输入、输出线长、线径都是影响均分的因素。
2．并机柜系统如发生故障，将中断整个系统供电（瓶颈故障）。
LEUMS是世界五大UPS生产厂之一，由于采用DSP控制技术，具有高超的冗余并联运行技术：不间断电源并联冗余的优点：1．并机运行的UPS独立控制电压与相位，没有公共控制部分，不存在瓶颈故障。
2．并机调试非常简单，只须每台UPS不间断电源参数设置完毕，即可投入并联运行。
3．由于采用DSP控制技术，并机运行的每台UPS输出滤形，电压都非常一致，因此并机环流很小。
4．多机并联运行，SYNTHESIS系列：三台并联；EDP90系列：六台并联。
5．在并联系统中任意一台UPS故障时，DSP控制技术可以在正弦波的任意一点切换，使故障UPS快速脱机，由其它UPS继续不间断地供电。
并联冗余技术的要点说明：大功率UPS相位跟踪在±3°，两台UPS并联有可能在相位上相差6°，造成电压差，sin6°=30V，因而在输出端会造成很大的环流，就有可能使逆变器因过载而烧毁。
UPS电源并列运行分析及维护应用
UPS电源并列运行分析及维护应用
UPS电源并列运行是指将多台UPS电源连接在一起，以提供更高的可靠性和容错能力。
当其中一台UPS电源发生故障时，其他UPS电源可以接管负载，以保持系统的连续运行。
UPS电源并列运行的优势包括：
3.提高系统的可扩展性：当负载增加时，可以通过增加UPS电源数量来扩展系统的容量。
4.提高系统的能效性：多台UPS电源可以在负载均衡的情况下运行，以提高系统的能
效性。
维护UPS电源并列运行的关键是确保各个UPS电源之间的平衡和同步。
以下是几个应
该注意的事项：
1.检查UPS电源的参数：UPS电源应该具有相同的容量、电压、功率因数和波形。
2.确保UPS电源之间的输出同步：当UPS电源并列运行时，应确保它们的输出同步。
这可以通过使用同步系统或网络时钟来实现。
3.检查电池：UPS电源的电池是关键的组成部分，应该确保它们被正确地安装、连接
和维护。
4.定期进行维护：UPS电源应该定期进行维护和检查，以确保它们以最高效率运行，
减少故障率。
在UPS电源并列运行的情况下，任何一个故障都可能影响整个系统。
因此，应该有一
个全面的维护计划，以确保UPS电源的可靠性和连续运行。
UPS电源的单机运行与双机并联运行研析
UPS电源的单机运行与双机并联运行研析因为社会的信息化发展，UPS开始的应用也越来越多，邮政、电信、移动、金融证券、医院、电力、军队、石化、工矿企业及各大院校等多个领域，其重要性是随着信息应用重要性的日益提高而增加的。
当市电停电时，对负载继续供电.可保证计算机系统不丢失信息和数据，保证设备在停电时还能正常无误的运行。
本文针对单台和两台并列运行的UPS电源进行分别介绍。
标签：信息化：负载供电：不间断UPS即不间断电源，是通过主机的逆变器等模块电路与蓄电池将直流电转换成交流稳定220v市电的设备。
对于大部分用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电一切运行正常时候，ups可以将市电稳压，变成高质量的电能，为负载供电，一旦市电出现故障或中断时，UPS 立即将电池的直流电能，通过逆变用零切换得转换速度来使负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对高电压或低电压都能提供保护。
1 单台UPS电源的正常运行方式与故障方式正常运行状态下将市电交流的220v电源通过整流/充电器模块（A）将电源（1）（Mains 1）变为直流电用，又通过逆变器将直流电转变为高质量稳定的交流电，并且在直流电时候给予电池进行浮充电或强充电。
电池单元（D）在电源1，即是市电220v停电情况的下可以变成为逆变器提供后备电源；逆变器模块（B）将整流/充电器或电池单元提供的直流电变换为三相交流电来为负载供电；静态旁路模块（C）保证在逆变器停机（主机停止）或突然过负荷的同时将负载切换到电源2（Mains 2）。
维修旁路是将整个ups电源的主机进行全部隔离，完全用市电来进行为负载供电，不需要逆变和电池的参与。
维修旁路的组成是三个手动开关（Q3BP、Q4S 和Q5N）。
旁路运行如果逆变器输出故障，通过静态开关自动将旁路电源接通。
当逆变器输出恢复后，其输出先与旁路同期，然后自动将全部负荷转换至逆变器。
UPS的并机四种方式优点及缺点
UPS的并机四种方式优点及缺点一、主从热备份主机带负载，备机空载，备机接入主机的BYPASS(旁路)输入端(见图1)。
长处：●灵活性高，不受品牌限制。
UPS 1●安装简朴，无需额外调试。
●不增加额外辅助电路，不增加购置本钱。
UPS 2●可作n+1热备份，可分期扩容。
(图1)缺点：●瞬时过载能力低。
●两机老化不一致。
●备机电池长期不处于浮充状态，影响电池寿命。
二、互动热备份两机分别带负载载，预先由人工分配负载，是主从热备份的的改进型(见图2)。
长处：●本方案是主从热备份的改进型，是人工一次分配负载的并机方案。
除留存主从热备份的长处外全部克服其缺点。
●瞬间过载能力强。
UPS 1●不存在备机电池长期浮充状态。
●没有冗余并机方案的致命弱点——环流。
UPS 2缺点：(图2)假如负载功率不能由人工分配时，此方案不合用。
三、互动热备份(ATS)单机带载，单元互动(见图3)。
长处：●因为采用单元互动，系统故障几率大大下降。
●两台UPS可轮换工作。
●没有瓶颈故障点。
缺点：瞬时过载能力低。
四、冗余并联(N+X)自动均分负载。
从并机柜、并机模块、并机板、无线并机到数码控制自动并机(并机之UPS采用电流控制均分，完全独立控制)的发展过程(见图4)。
长处：●瞬间过载能力强。
UPS 1●没有瓶颈故障点。
●自动均分功率。
UPS 2缺点：(图4)●存在环流，不同并机方法，具有不同环流。
环流增加无功损耗，降低系统可靠性。
●不管何种并机方案，均需增加额外辅助电路，随之而来是增加本钱，增加故障点。
五、结论1、冗余并联功率均分，技术档次最高。
如能彻底解决环流，才能认可本方案可靠性最高。
但假如并机环流处理不好，则严峻影响其可靠性，无功损耗增大。
2、目前流行的并机板冗余并机方案，因为采用电压控制方案，未能长度解决环流题目，除了调试均分负载难题外，还存在老化漂移及温度漂移的致命缺点。
3、假如冗余并机采用并机板方案，而又未解决环流这一核心题目，其并机可靠性还不如主从热备份，更不如互动热备份。
UPS电源并列运行分析及维护应用
UPS电源并列运行分析及维护应用【摘要】本文主要介绍了UPS电源并列运行的原理、优势、设计要点、维护技巧和故障处理方法。
并列UPS电源系统通过多台UPS设备串联运行，提高了系统的容量和可靠性，保证了设备长时间稳定运行。
文章还探讨了UPS电源并列运行的应用前景、重要性和发展趋势，强调了其在现代社会中的重要性和广泛应用前景。
文章总结指出，UPS电源并列运行是未来电力设备领域的发展方向，需要重视并加强相关技术的研究和应用，以确保设备运行的稳定和可靠。
UPS电源并列运行将在未来得到广泛应用，对促进电力设备行业的发展具有重要意义。
【关键词】UPS电源，并列运行，分析，维护应用，原理，优势，设计要点，维护技巧，故障处理方法，应用前景，重要性，发展趋势1. 引言1.1 UPS电源并列运行分析及维护应用UPS电源并列运行是一种常见的应用方式，通过将多个UPS电源设备连接在一起，实现共同为负载供电的目的。
这种并列运行方式在一定程度上提高了系统的稳定性和可靠性，降低了系统因故障而停电的可能性。
本文将从UPS电源并列运行的原理分析、优势、设计要点、维护技巧、故障处理方法等方面进行探讨。
UPS电源并列运行的原理分析是理解其工作原理的基础。
在并列运行中，多个UPS电源通过并联连接到同一负载上，共同为负载提供稳定的电力支持。
通过合理的并列连接方式和控制策略，可以实现UPS电源之间的相互协调，提高系统的整体性能。
并列UPS电源系统的优势体现在多方面，包括提高系统的容量和可靠性、提高系统的可维护性和可扩展性等。
通过合理利用多个UPS 电源设备的优势，可以在一定程度上弥补单一UPS电源设备的不足，保障系统的稳定运行。
在设计并列UPS电源系统时，需要考虑多个方面的要点，如UPS 电源设备的选择、并列连接方式的设计、系统控制策略的制定等。
只有在系统设计阶段充分考虑这些要点，才能确保UPS电源并列运行的有效性和稳定性。
UPS电源并列运行的维护技巧和故障处理方法也是非常重要的。
UPS电源并列运行分析及维护应用
UPS电源并列运行分析及维护应用一、UPS电源并列运行原理UPS（Uninterruptible Power Supply）中文翻译为“不间断电源”，是一种可以在电网停电时继续供电的设备。
为了提高供电的可靠性和容量，有些场合需要将多个UPS设备并列运行，这样可以避免单一设备故障时导致整个系统停电，同时还可以提高供电容量。
并列运行的UPS系统，一般是通过并联输出和互联控制来实现的。
并联输出是指将多个UPS设备的输出端直接连接在一起，形成一个共同的输出总线，这样可以提高整个系统的供电容量。
互联控制则是通过一个主控模块来对多台UPS设备进行统一管理，确保它们能够协调工作，避免出现不同设备之间的相互干扰和不同步现象。
二、UPS电源并列运行的优点1. 提高可靠性：当系统中任何一个UPS设备出现故障时，其他设备可以继续工作，确保整个系统的持续供电。
2. 提高容量：通过并列运行，可以将多个UPS设备的输出能力叠加起来，提高供电系统的整体容量。
3. 灵活可扩展：如果需要增加供电容量，只需增加UPS设备并联运行，无需更换整个系统，非常灵活。
三、UPS电源并列运行中存在的问题1. 互联控制不当：如果各个UPS设备的互联控制不当，可能会导致相互干扰，甚至出现不同步的情况，影响整个系统的稳定性。
2. 负载分配不均：如果各个UPS设备的负载分布不均匀，可能会导致某些设备过载，影响其工作稳定性。
3. 故障隔离不当：当系统中出现故障时，如果不能及时隔离故障设备，可能会影响整个系统的供电可靠性。
四、UPS电源并列运行的维护方法1. 互联控制合理设置：通过合理设置互联控制参数，确保系统中各个UPS设备能够协同工作，保持稳定的输出。
2. 定期检查设备状态：定期对系统中的各个UPS设备进行状态检查，确保设备工作正常，避免出现意外故障。
3. 负载均衡调整：通过调整系统中各个UPS设备的负载分布，确保各个设备的负载均衡，避免出现过载情况。
UPS四种工作模式及断零问题
UPS电源 UPS四种不同接线图详解 UPS与ATS配合应用详解-KIA MOS管信息来源：本站 日期：2018-05-15分享到：UPS电源一、UPS接线图UPS不间断电源有以下四种不同的工作方式1）正常运行方式不断电系统的供电原理是当市电正常时，机器会将市电的交流电转换为直流电，而后对电池充电，以备电力中断时使用；这里跟各位强调的是不断电系统并不是停电时才会动作，像是遇到电压过低或过高、瞬间突波等，足以影响设备正常运转的电力品质时，不断电系统均会动作，提供设备稳定且干净的电力。
当市电正常供电时，市电经滤波回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输入，再经过逆变器的转换提供电力给负载使用；由此可知，在线式不断电系统的输出完全由逆变器来供应，因此不论市电电力品质如何，其输出均是稳定而不受任何影响。
2）电池工作方式一旦市电发生异常时，将储存于电池中的直流电转换为交流电，此时逆变器的输入改由电池组来供应，逆变器持续提供电力，供给负载继续使用，达到不断电的功能。
UPS不间断电源系统的电力来源是电池，而电池的容量是有限的，因此不断电系统不会像市电一般无限制的供应，所以不论多大容量的不断电系统，在其满载的的状态下，其所供电的时间必定有限，若要延长放电时间，须购买长时间型不断电系统。
3）旁路运行方式当在线式UPS超载、旁路命令（手动或自动）、逆变器过热或机器故障，UPS一般将逆变输出转为旁路输出，即由市电直接供电。
由于旁路时，UPS输出频率相位需与市电频率相位相同，因而采用锁相同步技术确保UPS输出与市电同步。
旁路开关双向可控硅并联工作方式，解决了旁路切换时间问题，真正做到了不间断切换，控制电路复杂，一般应用在中大功率UPS上。
如果在过载时，必须人为减少负载，否则旁路短路器会自动切断输出。
4）旁路维护方式当UPS进行检修时，通过手动旁路保证负载设备的正常供电，当维修操作完成后，重新启动UPS， UPS 转为正常运行。
UPS并机类型
UPS并机类型
1、单机系统是指单台ups给负载供电，ups宕机可能引起负载掉电，可靠性最低
2、串联热备份系统是指备用ups串接在主用ups的旁路中，正常情况下主用ups带负载，主用ups故障跳转旁路时，备用ups工作。
可靠性较单机系统更高，但现在几乎已经不用了。
3、1+1并联冗余系统是指2台ups的输出并接在一起，共同给负载供电。
任意一台ups故障，剩下一台UPS可以带全部负载。
正常情况下，2台UPS均分负载。
可靠性较1、2方案都高。
4、N+1并联冗余系统和1+1并联冗余系统是类似的，N是指N台UPS并联后的容量可以带全部负载，1是指备用UPS的容量。
例如，200KVA的系统，可以构成200+200的1+1冗余系统，也可以构成100+100+100的2+1冗余系统，N=2。
不论是方案3还是方案4，因为UPS 输出都并联在同一个配电母排上，所以存在“单点故障”要消除单点故障就需要用到方案5-7.
5、单机双总线系统是指2套独立的UPS分别给双电源负载供电，任意一条总线退出，不影响系统使用。
俗称“2N”系统。
6、单机三总线系统是指3台独立的UPS两两经过sts切换后给双电源负载供电。
相对于方案5来说，方案6的优势在于提高了单机系统的效率，可以降低能耗
7、并机双总线系统是指方案5中，每条总线上的UPS都是N+1冗余系统，每条总线都有冗余。
可靠性最高。
俗称“2*（N+1）系统”。
ups并机控制逻辑
ups并机控制逻辑UPS并机控制逻辑概述UPS并机是指将多个UPS设备通过某种方式组合在一起，形成一个整体，实现对负载的共同保护。
UPS并机控制逻辑是指通过一定的算法和程序，控制多个UPS设备之间的协同工作，使其能够实现负载的平稳转移和共同保护。
UPS并机的优势相比于单个UPS设备，UPS并机具有以下优势：1. 提高了系统可靠性：当一个UPS设备出现故障时，其他设备可以自动接管其负载，从而保证系统的可靠性。
2. 提高了系统容量：通过将多个UPS设备组合在一起，可以提高系统的容量，满足大型负载需求。
3. 提高了系统可维护性：当需要维修或更换某个UPS设备时，其他设备可以继续为负载提供保护。
4. 降低了总拥有成本：相比于单个大容量的UPS设备，采用小容量的多台UPS组成并机可以降低总拥有成本。
主要技术要求为了实现UPS并机控制逻辑，需要满足以下技术要求：1. 可靠性要求：由于涉及到对负载的保护，因此UPS并机控制逻辑需要具有高可靠性，能够在任何情况下保证负载的稳定供电。
2. 灵活性要求：UPS并机需要支持多种负载类型和不同容量的UPS设备，因此控制逻辑需要具有灵活性，能够适应不同的应用场景。
3. 可扩展性要求：为了满足未来系统扩展需求，UPS并机控制逻辑需要具有可扩展性，能够方便地增加或减少UPS设备。
4. 易维护性要求：UPS并机控制逻辑需要具有易维护性，能够方便地进行故障排除和维护操作。
实现方法为了实现UPS并机控制逻辑，可以采用以下方法：1. 选取合适的通信方式：由于多个UPS设备之间需要进行通信协调工作，因此需要选取合适的通信方式。
常见的通信方式包括CAN总线、RS485总线、以太网等。
2. 设计合理的协议：为了使多个UPS设备之间能够互相协调工作，需要设计合理的通信协议。
该协议应包括数据格式、数据传输速率、错误检测等内容。
3. 实现负载转移算法：当一个UPS设备出现故障或需要维修时，需要将其负载平稳地转移到其他UPS设备上。
