低温热泵与喷气增焓技术解读

1.喷气增焓技术不影响制冷 能力和能效
2.喷气增焓技术能有效提高 制热能力和能效
常规系统VS喷气补焓
为什么喷气增焓 技术在制冷和制热工 况下都能达到较高的 能效？
2018/11/25
超低温数码涡旋热泵 与直流变频热泵的 制热量对比 (15 kW 制热量系统) 【11】
超低温数码涡旋热泵与 直流变频热泵 满负荷时制热COP比较
2018/11/25
2018/11/25
2018/11/25
Thank you!
2018/11/25
超低温数码涡旋热泵与变频热泵的技术对
2018/11/25
喷气增焓技术的应用领域
1.热泵热水器【5】.【12】 2.家用及商用空调系统【14】 3.家用及商用三联供机组【15】 4.轨道车辆空调【10】
5.其他领域
2018/11/25
喷气增焓技术在三联供机组中的应用
2018/11/25
3.由于压缩机压力比的增大，系统的性能系数(COP)急剧下降。 4.如果热泵只为低温情况下设计，那么它的制热量远远大于较 高室外温度下所需热负荷。当热泵在较高室外温度情况下运行 时，需要循环的启闭来减少其制热量，这样会降低系统性能。 针对传统空气源热泵的以上局限性，国内外专家学者纷纷提出 了不同的解决方案。其中包括：带中间冷却器或经济器的二级压缩 热泵系统，带经济器的准二级压缩热泵系统(喷气增焓热泵系统)， 以提高润滑油流量来冷却压缩机的热泵系统，采用变频技术、辅助 加热器、复叠式蒸汽压缩的热泵系统，以及双级耦合热泵系统等。 在80年代中期国内学者提出了带经济器的准二级压缩热泵系统， 并在螺杆机组中得到成功应用。经过研究，在-30℃工况下，该系 统完全可以取代双级压缩系统。但是螺杆机组容量一般较大，同时 其相对于双级压缩系统的优点随蒸发温度的上升而不明显，长期以 来它的研究仅仅局限于低温制热情况。[1]
2018/11/25
后节流系统的流程图以及热力循环图如下:
喷气增焓系统中制冷剂的中间补气压 力及最佳补气量如何确定？
2018/11/25
喷气补焓能增加制热量吗？为什么？
• 制热量增加原理 • 能效增加原理： 能效提高源于冷 量增益超过耗功 增益【7】
2018/11/25
喷气增焓VS变容技术
常规系统VS变容系统
低温热泵与喷气增焓技术
——喷气增焓技术简介及 最佳补气量的确定 西安交通大学——刘小琴、胡辉、 吕小龙
2018/11/25
新型制冷与热泵循环系统
2018/11/25
当今世界，节能与环保问题日益提上日程。以燃煤为基础的供 暖模式所带来的负面影响越来越不能适应社会可持续发展的要求。 空气源热泵以其独特优点成为热泵诸多型式中应用最为广泛的 一种，但是它的应用受到气候条件的约束。[1]

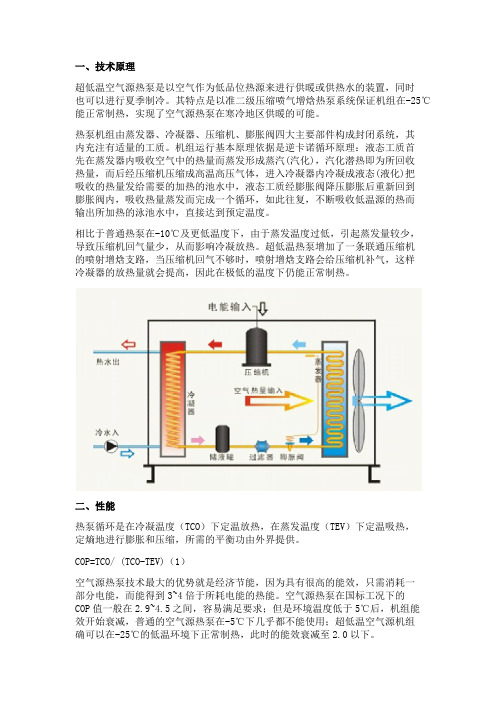

带辅助进气口的涡旋压缩机实现带经济器的准二级压 缩空气源热泵于2000年被提出，用来提高空气源热泵在低 温工况下的制热性能，现在应用较广。
2018/11/25
经济器系统分为过冷器系统和闪发器系统
① 带过冷器的涡旋压缩机准二级压缩热泵系统流程见下图。该 系统结构简单，无需对常规系统进行很大改造。在较低环境温度时 能够稳定运行，且制热量能够满足冬季采暖热负荷。通过启闭补气 回路的电磁阀来实现准二级压缩模式与单级压缩模式之间的转换， 使系统在正常制热/制冷及低温制热工况下的经济性得到较好兼顾。
传统的取暖模式
2018/11/25
采用传统冷暖空调来采暖的优缺点
2018/11/25
随着室外气温的不断下降，室内采暖热负荷会不断 增加，同时传统空气源热泵将会产生下列问题:
1.随着室外气温的降低，制冷剂吸气比容增大，机组吸气量 迅速下降，从而减少热泵系统的制热量，不能满足室内最 大采暖热负荷。 2.由于压缩机压缩比的不断增加，压缩机的排气温度迅速升 高。在很低的室外温度下，压缩机会因防止过热而自动停 机保护，这使得热泵只能在不太低的室外气温下运行。
2018/11/25
带过冷器的涡漩压缩机喷气增焓系统
流程图 热力循环图
②带闪发器的涡旋压缩机准二级压缩热泵系统流程见下图。通 过理论与实验数据的分析比较得出：在低温工况下，闪发器前节流 系统比过冷器系统更能有效地提高空气源热泵的低温制热性能，同 时由于其结构简单，成为寒冷地区用小型空气源热泵的较佳选择。 该系统又有两种不同的布置方式：前节流系统以及后节流系统。 前节流系统的流程图以及热力循环图如下:
