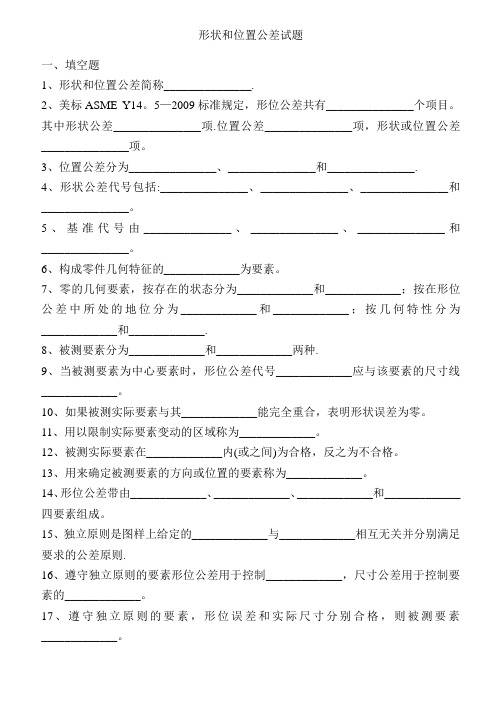

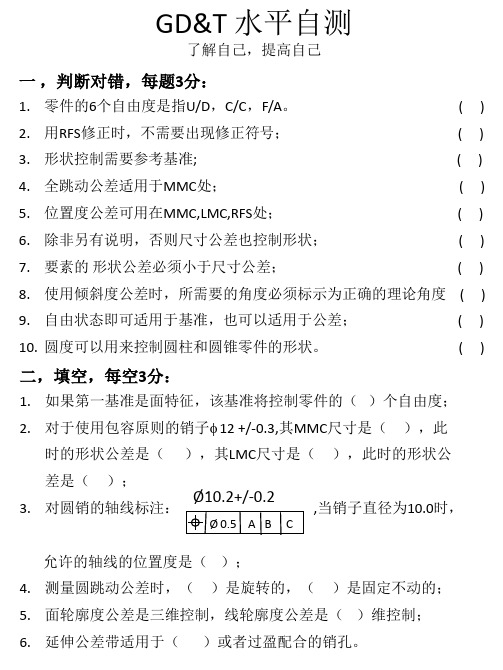

形位公差基本概念试题

．28。按表2-5中的内容，说明图2-22中形位公差代号的含义。

表2-5

27．按表2-4中的内容，说明图2-21中形位公差代号的含义。

表2-4

图2-21

30．被测要素为一封闭曲线式（圆），如图2-24所示，采用圆度公差和线轮廓度公差两种不同标注有何不同？

32．试将图2-26按表列要求填入表2-6中。

a) b) c)

图2-26

33．试将图2-27按表列要求填入表2-7中。

a) b) c)

图2-27

26．按表2-3中的内容，说明图2-20中的代号的含义。

表2-3

图2-20

41．分析计算图2-35所注零件的中心距变化范围。

图2-35

42．如图2-36所示，

（1）采用什么公差原则？

（2）被测要素的同轴度公差是在什么状态下给定的？

（3）当被测要素尺寸为φ30.021mm，基准要素尺寸为φ20.013mm时，同轴度允许的最大公差可达多少？（基准要素未注直线度公差值为0.03mm）

图2-36

23．试将下列技术要求标注在图2-17上。

（1）φd圆柱面的尺寸为φ30 0 -0.025 mm，采用包容要求，φD圆柱面的尺寸为φ50 0 -0.039 mm，采用独立原则。

（2）φd表面粗糙度的最大允许值为R a=1.25μm，φD表面粗糙度的最大允许值为R a =2μm。

（3）键槽侧面对φD轴线的对称度公差为0．02 mm。

（4）φD圆柱面对φd轴线的径向圆跳动量不超过0．03 mm，轴肩端平面对φd轴线的端面圆跳动不超过0．05 mm。

图2-17

24．按表2-1的内容，说明图2-18中形位公差代号的含义。

表2-1

22．试将下列技术要求标注在图2－16上。

（1）大端圆柱面的尺寸要求为φ45 0 -0.02，并采用包容要求。

（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn。

（3）小端圆柱面的尺寸要求为φ25土0．007mrn，素线直线度公差为0．01mrn，并采用包容要求。

（4）大端圆柱面的表面粗糙度R a值不允许大于0．8μrn，其余表面R a值不允许大于1．6μrn 。

图2-16

29．如图2-23所示销轴的三种形位公差标注，它们的公差带有何不同？

a) b) c)

图2-23
