桥梁专业类毕业设计
存档号： _______ 学 号：200701031030 石家庄铁路职业技术学院 毕业设计
裕溪路高架四标段箱梁支架专项施工方案 系 部 交通系 姓 名： ________________ 专 业：道路桥梁工程技术 指导教师I: _
二零一零年六月 学生姓名 郭建波 学号 200701031030 班级 10731 指导教师 姓 名 杜建华 职称 讲师 系部 交通系
毕业论文题目 裕溪路高架四标段箱梁支架专项施工方案 毕业论文要求： 1. 能熟练准确的掌握箱梁施工的基本知识； 2. 能够运用箱梁施工的基本原理解决实际遇到的问题； 3. 熟悉箱梁施工工序、施工方法、施工工艺；
完成期限和主要措施： 1. 严格遵守学校有关规章制度。
2. 查阅有关技术规范，参加相关工程资料。
3. 上网检索工程的施工案例与施工方法。
主要参考文献： 高海波，贾宏达等主编，桥梁工程，西南交通出版社 黄绳武主编，路桥施工与组织管理，北京人民交通出版社 李亚东主编，桥梁工程概论 [M].成都，西南交通大学出版社
学生用表
指导教师签名: 年 月曰
石家庄铁路职业技术学院 毕业论文任务书 石家庄铁路职业技术学院毕业设计
I 目 录 第1章编制说明及依据 ........................................ 1 第2章工程概况 .............................................. 2 第3章支架模板基本方案 ...................................... 3 3.1支架 ................................................... 3 3.1.1支架构造 ......................................... 3 3.1.2支架拆除 ......................................... 4 3.2模板 ................................................... 4 第4章支架施工方法 .......................................... 5 4.1地基处理 ............................................... 5 4.2支架搭设及支座安装 ..................................... 5 4.3预压 ................................................... 6 4.4观测要求 ............................................... 6 4.5支架预拱度设置 ........................................ 7 4.6验收 ................................................... 7
第5章质量保证措施 .......................................... 8 第6章计算书及相关图纸 ...................................... 9 6.1标准跨及大跨箱梁碗扣式钢管模板支架计算书 .............. 9 6.1.1基本资料 ......................................... 9 石家庄铁路职业技术学院毕业设计 II 6.1.2荷载取值及组合 .................................... 9 6.1.3底模板 ........................................... 10 6.1.4横向方木 ......................................... 11 6.1.5纵向木枋 ........................................ 12 6.1.6碗扣式支架受力检算 ............................... 15 6.1.7地基承载力 ....................................... 17 6.2箱梁跨铁路门洞支架计算书 ............................. 18 6.2.1.工程概况 ........................................ 18 6.2.2箱梁施工概述 ..................................... 18 6.2.3支架预拱度设置 ................................... 18 6.2.4门洞布置及防护措施 ............................... 18 6.2.5、HW40型钢强度及刚度验算 ....................... 19 6.2.6支墩碗扣脚手架检算： ............................. 21 6.2.7地基承载力计算： ................................. 21 6.3跨7#开闭所支架计算书 ................................. 22 6.3.1基本资料 ......................................... 22 6.3.2纵梁HW17型钢强度及刚度验算 .................... 22 参考文献 ................................................... 26 致 谢 ...................................................... 27 石家庄铁路职业技术学院毕业设计
III 摘 要
本施工组织设计介绍了合肥裕溪路高架工程W标段的箱梁实施性施工组织 设计、箱梁受力计算的全过程，以及在修建过程中所用到的有关专业知识，合肥 裕溪路高架，西起广德路口以东，东至大兴镇政府，里程桩号 H4+916.403 - H7+000.008,全长2083.605m。主要工程内容为14联主线桥和G1、G2两座匝道 桥，以
及道路路面，排水和挡墙附属等，主线桥长 1869m匝道桥长240m
标准跨箱梁的梁高为2.2m，箱梁采用碗扣式满堂支架整联现浇施工。我司 计划分两次浇筑，第一次将砼浇至顶板转角处以下约 20cm浇筑的梁高为1.45m （标准跨）、1.45〜2.75m （大跨），第一次浇筑完后七天再进行第二次浇筑，第 二次浇筑的范围是顶板及翼板， 整联纵向不分缝，一次浇筑完成，主要以项目经 理为首作业队分层管理的模式，本设计将此工程的箱梁施工方法一一列出，首先 测量放样定位，支架构造，支架搭设及支座安装，预压，支架沉降量观测，大跨 箱梁碗扣式钢管模板支架计算，文中还叙述了雨季施工时的注意事项以及工程质 量的保证，文中主要详细论述了施工流程，箱梁受力计算，详细论述了我对大桥 施工体会，比如：钢筋混凝土的浇筑，钢筋绑扎，钢筋预拉的施工工艺，现浇箱 梁施工方法等。
关键字：箱梁施工；预应力计算;石家庄铁路职业技术学院毕业设计
1 第1章编制说明及依据 依据国家现行相关标准规范，结合工程实际，编制本标段高大模板支撑系统 的专项施工方案，从施工技术、安全及计划等方面，指导本标段工程施工。
1、 本工程项目施工图；
2、 《建筑施工模板安全技术规范》 JGJ162-2008 3、 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001 J84-2001 4、 《建筑结构荷载规范》（GB5009-2001 ；
参考资料：《建筑施工手册》第四版 中国建筑工业出版社、《简明施工计算 手册》第三版 中国建筑工业出版社、《建筑施工安全检查标准》JGJ59-99中国 建筑工业出版社、合建质安【2010】7号《关于转发《建设工程高大模板支撑系 统施工安全监督管理导则》的通知》等。石家庄铁路职业技术学院毕业设计
2 第2章工程概况
合肥裕溪路高架工程w标段，西起广德路口以东，东至大兴镇政府，里程桩 号H4+916.403 - H7+000.008,全长2083.605m。主要工程内容为14联主线桥和 G1、G2两座匝道桥，以及道路路面，排水和挡墙附属等，主线桥长 1869m匝道 桥长240m
本标段桥梁施工范围是 K4+916.403〜K7+000.008。桥梁上部结构均采用预 应力砼箱梁结构，其中标准跨采用 2.2m等高度现浇预应力砼连续箱梁结构；大 跨采用变高度现浇预应力砼连续箱梁结构（端头高3.5m,跨中高2.2m）。预应力 钢绞线主要布置在腹板内，局部布置在顶底板；主线桥在桥宽》 25.5m时设置桥 面横向预应力钢绞线。
主线桥25.5m主梁标准断面箱梁采用单箱三室，斜腹板形式，箱梁顶宽 25.5m，箱底宽16.2m,两侧斜腹板斜率1: 1.65,悬臂3.65m，梁高2.2m。顶板 厚0.25〜0.55m,底板厚0.22〜0.4m,腹板厚0.45〜0.75m。主梁中横梁宽3.0m， 端横梁宽2.0m。
主线桥25.5m大跨主梁标准断面箱梁采用单箱三室， 斜腹板形式，箱梁顶宽 25.5m，箱底宽16.2〜14.624m,两侧斜腹板斜率1: 1.65,悬臂3.65m，梁高2.2〜
3.5m。顶板厚0.25〜0.55m，底板厚0.25〜0.8m，腹板厚0.6〜0.9m。主梁中横 梁宽
3.0m，端横梁宽2.0m。
匝道桥8.5m主梁标准断面箱梁采用单箱双室，鞋斜腹板形式，箱梁顶板宽 8.5m,箱底宽4.0m,两侧斜腹板斜率为1:1.65，悬臂1.4m,梁高1.8m。顶板厚 0.25〜0.4m，底板厚0.22〜0.37m，腹板厚0.45〜0.75m。主梁中支点处横梁宽 2.0 m,
边支点处横梁宽1.5m。
主线桥标准25.5m宽桥墩采用钢筋混凝土矩形墩，中墩和分联墩均为 2根 1.5 x 1.8m矩形墩。墩顶用系梁进行横向连接。主线桥 25.5m大跨桥墩采用钢筋
混凝土矩形墩，中墩均为 2根1.8 x 2.0m矩形墩，分联墩采用2根1.5 x 1.8m 矩形墩。墩顶用系梁进行横向连接。墩柱最高为 9.043m,最低2.014m,原地面 （混凝土路面）标高比承台顶高约 1米，支撑系统基础处理后，支模高度为 1~ 8 m
桥梁毕业设计(论文)【范本模板】
第一章绪论第一节连续刚构桥概述连续刚构桥也可称为具有墩梁固结的连续梁桥。
桥梁中的墩梁固结部分通常在需要布置大跨、高墩时才采用.从结构适应位移角度看，刚构体系利用高墩的柔度来适应结构由预加力、混凝土收缩、徐变和温度变化等应起的纵向位移，即把高墩视为一种可摆动的支承体系.边跨桥墩因墩高较矮,相对刚度增大，当其不能起到摆动作用时，需在桥墩的顶部或底部设铰，以适应纵向位移。
对长大桥梁，连续刚构体桥往往是刚构主体与连续梁的组合。
刚构桥一般是指桥跨结构和墩台整体相连的桥梁。
其特点为：由于两者之间是刚性连接，在竖向荷载作用下，将在主梁端部产生负弯矩，因而将减少跨中正弯矩，跨中截面尺寸也相应的减小。
刚构桥在竖向荷载作用下,支柱将承受压力外，还承受弯矩。
支柱一般也由混凝土构件做成，其在竖向荷载作用下，一般都产生水平推力.刚构桥一般都做成超静定的结构形式，故混凝土收缩，温度变化，墩台不均匀沉降和预应力等因素都会在结构中产生附加内力.在施工过程中，当结构体系发生转换时，徐变也会引起附加内力。
有时，这些附加内力可占整个内力相当大的比例.第二节连续刚构桥的特点一、连续刚构桥的主要特点连续刚构桥的主要特点表现在以下几个方面：1、墩梁固结有利于悬臂施工，且可以减少大型支座及其养护维修和更换;2、在受力方面,上部结构仍表现出连续梁的特点，但必须计入由于桥墩受力及混凝土收缩、徐变和温度变化应起的变形对上部结构的影响；因桥墩具有一定的柔度，与T型刚构桥相比，其根部所受的弯矩很小，而在墩梁结合处仍有刚架受力特点；3、在构造方面,主梁常采用变截面箱形梁，桥墩多采用矩形和箱形截面的柱式墩或双薄壁墩;在桥梁两端的伸缩装置应能适应结构纵向位移的需要，同时，桥台处需设置控制水平位移的的挡块,以保证结构的水平稳定性。
二、连续刚构桥的基本受力特点连续梁的基本受力特点可归纳为:1、随着墩高的增加，连续刚构的墩顶以及跨中弯矩趋近连续梁者；2、墩的轴向力和墩底弯矩随墩高的增加急剧减少;3、两墩之间的梁部所受到的轴向力随墩高的增加而急剧减少。
桥梁设计毕业设计
and seriously,
rigorous
calculated
and checked
out.
In
the design of all parameters, the shape, the size, the
公路预应力混凝土连续刚构桥
指导教师
评语陈梓的毕业设计题目为86+162+86m公路预应力
混凝土双薄壁墩连续刚构桥设计，论文所完成的主要工作包括结构尺寸拟定、结构内力分析、预应力筋估算、结构内力组合和验算等。设计中考虑了采用悬臂浇筑施工方法条件下施工过程对于成桥内力状态的影响，考虑了预应力、混凝土收缩徐变、温度效应和支座不均匀沉降等因素所引起的次内力，在此基础上进行了施工阶段应力的控制验算；并根据内力组合结果按照规范对结构进行了承载力极限状态验算和
绘制结构主要施工图
绘制桥梁结构主要构造图，分阶段预应力钢筋布置图，施工程序图等，要求达到A3幅面图纸不少于16张。
6、外文资料翻译
要求选择一篇外文专业科技文献（外文字符不少于
10000个）翻译或用外文写出本人的毕业设计摘要（不少于
500汉字，在答辩时用外语宣读）。
7、毕业设计的说明书不少于15000汉字。设计依据
毕业设计（论文）共144页
完成日期20XX年6月5日图纸共13张答辩日
期20XX年6月17日
摘要
本桥为钢筋混凝土预应力简支T型梁桥，先进行基础和下部设计，再进行桥面铺装设计，桥全长280m，设7跨，跨
径40m，设计荷载为公路-Ⅱ级荷载，设计车速为V=80Km/h。本部分设计为该桥的下部结构设计，主要包括支座设计、盖
桥梁下部结构设计——毕业设计

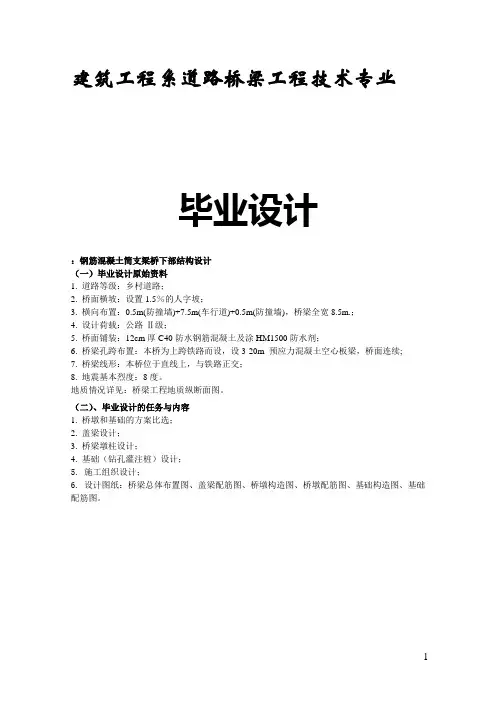

建筑工程系道路桥梁工程技术专业毕业设计：钢筋混凝土简支梁桥下部结构设计（一）毕业设计原始资料1. 道路等级：乡村道路；2. 桥面横坡：设置1.5％的人字坡；3. 横向布置：0.5m(防撞墙)+7.5m(车行道)+0.5m(防撞墙)，桥梁全宽8.5m.；4. 设计荷载：公路-Ⅱ级；5. 桥面铺装：12cm厚C40防水钢筋混凝土及涂HM1500防水剂；6. 桥梁孔跨布置：本桥为上跨铁路而设，设3-20m 预应力混凝土空心板梁，桥面连续;7. 桥梁线形：本桥位于直线上，与铁路正交；8. 地震基本烈度：8度。
