桥梁 毕业设计

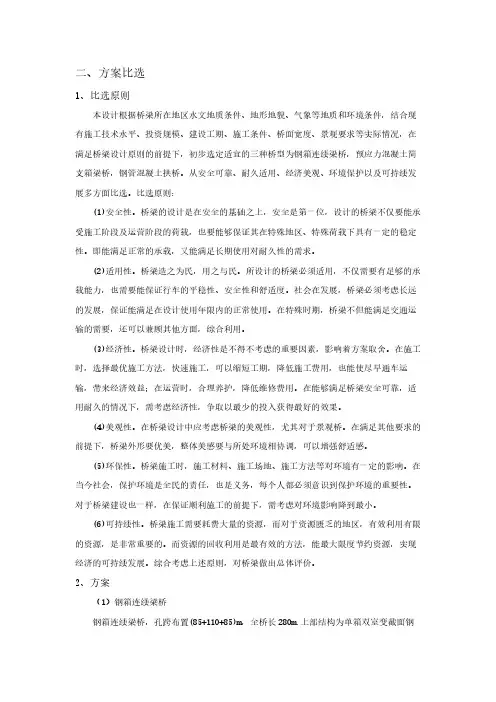

本科毕业设计-桥梁方案比选案例
二、方案比选1、比选原则本设计根据桥梁所在地区水文地质条件、地形地貌、气象等地质和环境条件，结合现有施工技术水平、投资规模、建设工期、施工条件、桥面宽度、景观要求等实际情况，在满足桥梁设计原则的前提下，初步选定适宜的三种桥型为钢箱连续梁桥，预应力混凝土简支箱梁桥，钢管混凝土拱桥。
从安全可靠、耐久适用、经济美观、环境保护以及可持续发展多方面比选。
比选原则：(1)安全性。
桥梁的设计是在安全的基础之上，安全是第一位，设计的桥梁不仅要能承受施工阶段及运营阶段的荷载，也要能够保证其在特殊地区、特殊荷载下具有一定的稳定性。
即能满足正常的承载，又能满足长期使用对耐久性的需求。
(2)适用性。
桥梁造之为民，用之与民。
所设计的桥梁必须适用，不仅需要有足够的承载能力，也需要能保证行车的平稳性、安全性和舒适度。
社会在发展，桥梁必须考虑长远的发展，保证能满足在设计使用年限内的正常使用。
在特殊时期，桥梁不但能满足交通运输的需要，还可以兼顾其他方面，综合利用。
(3)经济性。
桥梁设计时，经济性是不得不考虑的重要因素，影响着方案取舍。
在施工时，选择最优施工方法，快速施工，可以缩短工期，降低施工费用，也能使尽早通车运输，带来经济效益；在运营时，合理养护，降低维修费用。
在能够满足桥梁安全可靠，适用耐久的情况下，需考虑经济性，争取以最少的投入获得最好的效果。
(4)美观性。
在桥梁设计中应考虑桥梁的美观性，尤其对于景观桥。
在满足其他要求的前提下，桥梁外形要优美，整体美感要与所处环境相协调，可以增强舒适感。
(5)环保性。
桥梁施工时，施工材料、施工场地、施工方法等对环境有一定的影响。
在当今社会，保护环境是全民的责任，也是义务，每个人都必须意识到保护环境的重要性。
对于桥梁建设也一样，在保证顺利施工的前提下，需考虑对环境影响降到最小。
(6)可持续性。
桥梁施工需要耗费大量的资源，而对于资源匮乏的地区，有效利用有限的资源，是非常重要的。
而资源的回收利用是最有效的方法，能最大限度节约资源，实现经济的可持续发展。
桥梁毕业设计(论文)【范本模板】
第一章绪论第一节连续刚构桥概述连续刚构桥也可称为具有墩梁固结的连续梁桥。
桥梁中的墩梁固结部分通常在需要布置大跨、高墩时才采用.从结构适应位移角度看，刚构体系利用高墩的柔度来适应结构由预加力、混凝土收缩、徐变和温度变化等应起的纵向位移，即把高墩视为一种可摆动的支承体系.边跨桥墩因墩高较矮,相对刚度增大，当其不能起到摆动作用时，需在桥墩的顶部或底部设铰，以适应纵向位移。
对长大桥梁，连续刚构体桥往往是刚构主体与连续梁的组合。
刚构桥一般是指桥跨结构和墩台整体相连的桥梁。
其特点为：由于两者之间是刚性连接，在竖向荷载作用下，将在主梁端部产生负弯矩，因而将减少跨中正弯矩，跨中截面尺寸也相应的减小。
刚构桥在竖向荷载作用下,支柱将承受压力外，还承受弯矩。
支柱一般也由混凝土构件做成，其在竖向荷载作用下，一般都产生水平推力.刚构桥一般都做成超静定的结构形式，故混凝土收缩，温度变化，墩台不均匀沉降和预应力等因素都会在结构中产生附加内力.在施工过程中，当结构体系发生转换时，徐变也会引起附加内力。
有时，这些附加内力可占整个内力相当大的比例.第二节连续刚构桥的特点一、连续刚构桥的主要特点连续刚构桥的主要特点表现在以下几个方面：1、墩梁固结有利于悬臂施工，且可以减少大型支座及其养护维修和更换;2、在受力方面,上部结构仍表现出连续梁的特点，但必须计入由于桥墩受力及混凝土收缩、徐变和温度变化应起的变形对上部结构的影响；因桥墩具有一定的柔度，与T型刚构桥相比，其根部所受的弯矩很小，而在墩梁结合处仍有刚架受力特点；3、在构造方面,主梁常采用变截面箱形梁，桥墩多采用矩形和箱形截面的柱式墩或双薄壁墩;在桥梁两端的伸缩装置应能适应结构纵向位移的需要，同时，桥台处需设置控制水平位移的的挡块,以保证结构的水平稳定性。
二、连续刚构桥的基本受力特点连续梁的基本受力特点可归纳为:1、随着墩高的增加，连续刚构的墩顶以及跨中弯矩趋近连续梁者；2、墩的轴向力和墩底弯矩随墩高的增加急剧减少;3、两墩之间的梁部所受到的轴向力随墩高的增加而急剧减少。
毕业设计 沅水大桥设计
第一章绪论一、桥梁在交通事业中的地位建立四通八达的现代化交通网，大力发展交通运输事业，对于发展国民经济，加强全国各族人民的团结，都具有非常重要的意义。
在公路、铁路、城市和农村道路以及水利建设中，为了跨越各种障碍，必须修建各种类型的桥梁和涵洞，因此桥涵是交通线中的重要组成部分，而且往往是保证全线早日通车的关键。
在经济上，桥涵的造价一般平均来说占公路造价的10％～20％。
在国防上，桥梁是交通运输的咽喉，在需要高度快速、机动的现代化战争中，它具有非常重要的地位。
二、我国桥梁的发展概况我国文化悠久，据史料记载，在距今约3000年的周文王时，就已在宽阔的渭河上架过大型浮桥。
近代的大跨径悬索桥和斜拉桥也是由古代的藤、竹悬索桥发展而来的。
几乎在大部分有关桥梁的历史书上，都承认我国是最早有悬索桥的国家，迄今至少有3000年左右的历史。
在秦汉时期，我国已广泛修建石梁桥。
古代的石拱桥技术也一直驰名中外，著名的石拱桥有河北赵县的赵州桥。
新中国成立后，我国人们迅速的医治了战争的创伤，恢复了经济。
我国在建国初期修复并加固了大量旧桥，随后在第一、二个五年计划期间，修建了不少重要桥梁，并取得了迅速发展。
20世纪80年代后，我国实行改革开放以来，全国高速公路、高速铁路、城市交通网络建设方兴未艾，作为枢纽工程的桥梁建设的发展则突飞猛进。
至20世纪末，我国已建成的各类现代化桥梁在世界桥梁跨径排名表上都进入了重要名次，甚至名列前茅，如悬索桥中的长江江阴公路大桥，斜拉桥中的南京二桥、武汉三桥，预应力混凝土桥中的虎门辅航道桥等。
第二章方案设计第一节沅水大桥概况沅水大桥是常德至张家界高速公路段K25+717处跨越沅水的一座特大桥。
常德岸引桥为40×30m预应力混凝土先简支后连续T梁，张家界岸引桥为26×30m 预应力混凝土先简支后连续T梁。
原方案为高速公路桥，本设计方案则在参考原桥的基础上将其作为二级公路桥梁标准进行重新设计。
桥梁毕业设计开题报告
开题报告1、本课题的来源本课题仅是一个桥梁设计,无课题来源背景。
2、本课题的目的本次毕业设计要求我们对大跨度桥梁的设计有一定的认识和了解,通过拟定方案来了解各种桥型的结构特点、受力特性、目前的发展水平、经济性、还有各种桥型所适用的地形地貌条件和地址条件。
掌握桥梁的布孔原则,并且通过多个方面来进行方案的比选,最终确定最优方案。
同时培养我们对桥梁结构的分析和计算能力,理解并掌握桥梁结构计算理论,学会利用专业和通用软件进行桥梁上、下部结构的设计计算,熟练掌握预应力混凝土结构设计的原理和步骤,并熟练使用AutoCAD绘制施工图。
本设计的另外一个目的是通过设计一个实际项目工程,切实掌握桥梁设计的内容和过程,为今后的读研或工作打下基础。
另外,本次设计还可以巩固所学专业知识,查漏补缺,进一步梳理和完善知识体系。
将所学的理论知识运用到实践中,做到理论与实践相结合。
通过毕业设计,还能培养我们独立分析问题和解决问题的能力。
3、本课题的意义本设计蛮峪大桥,主桥为(50+80+80+50)m预应力混凝土变截面连续梁桥。
本桥具有外形优美、受力特性良好、施工方法简便等优点。
通过整个设计过程,可以对桥梁的特点、孔跨布置、上、下部结构的构造有较为清晰的认识和了解,培养自己的电脑绘图能力,让自己具备初步的桥梁设计能力。
在本次毕业设计前期,阅读了大量的参考文献,熟悉各种不同的桥梁的结构形式、构造特点和施工方法,然后根据地质地貌和相关资料,选择了连续梁桥、简支梁桥、斜拉桥方案作比选。
在比选过程中了解了桥梁方案的比选原则、标准和各种桥型的经济性指标和适用范围。
通过本毕业设计,能深刻认识各种桥梁形式的构造特点,施工方法等。
在施工图设计过程中全面掌握连续梁桥的孔跨布置、上、下部结构形式的选择和结构设计计算方法,深化所学结构理论和桥梁知识,将理论和实际合理联系起来,为今后的学习和工作打下基础,对我个人来说也具有十分重要的意义。
4、国内外基本研究概况连续梁是一种古老的结构体系,它具有变形小,结构刚度好、行车平顺舒适,伸缩缝少,养护简易,抗震能力强等优点。
道路桥梁施工组织设计毕业设计
道路桥梁施工组织设计一、工程概述本工程为一项重要的城市基础设施建设项目，包括一座大型桥梁和连接道路的施工。
桥梁设计为双向六车道，桥长500米，桥宽30米，设计荷载等级为公路I级。
连接道路总长约2公里，设计为双向四车道，路面宽度24米。
工程地点位于城市主要交通干线上，施工期间需确保交通畅通，减少对周边环境和居民生活的影响。
二、施工组织1. 施工队伍组织：本工程将组建一支专业的施工队伍，包括项目经理、技术负责人、安全负责人、质量负责人等关键岗位人员。
施工队伍将按照专业分工，划分为土方开挖、基础施工、钢筋加工、混凝土浇筑、预应力张拉、桥面铺装、道路施工等班组。
2. 施工机械设备：根据工程需求和施工进度计划，合理配置施工机械设备，包括挖掘机、装载机、压路机、混凝土搅拌站、泵车、吊车等。
确保设备性能良好，满足施工需要。
3. 施工材料准备：按照设计要求，提前采购合格的施工材料，包括钢筋、水泥、砂石料、预应力钢绞线等。
材料进场前进行严格检验，确保质量符合标准。
三、施工方法1. 基础施工：采用明挖法进行基础施工，首先进行场地平整和测量放样，然后进行土方开挖。
开挖过程中注意边坡稳定和排水措施。
基础底部进行夯实处理，确保承载力满足设计要求。
2. 桥梁下部结构施工：采用现浇法进行桥墩和桥台施工。
钢筋加工和安装符合规范要求，模板支撑牢固可靠。
混凝土浇筑过程中注意振捣密实和养护措施。
3. 桥梁上部结构施工：采用预制装配法进行梁板施工。
在预制场进行梁板预制，养护达到设计强度后进行运输和安装。
安装过程中注意梁板位置调整和临时支撑装置。
4. 桥面铺装施工：桥面铺装采用沥青混凝土铺装。
首先进行桥面清理和防水层施工，然后进行沥青混凝土摊铺和压实。
铺装过程中注意厚度控制和平整度调整。
5. 道路施工：道路施工包括路基处理和路面施工两部分。
路基处理主要进行填筑和压实，确保路基稳定性。
路面施工采用沥青混凝土路面，施工方法与桥面铺装相似。
四、施工进度计划根据工程特点和施工条件，制定详细的施工进度计划。
土木工程-桥梁工程-毕业设计论文稿-完整版
兰州交通大学毕业设计（论文）任务书兰州交通大学毕业设计（论文）学生自查表（中期教学检查用）指导教师签字：年月日兰州交通大学毕业设计（论文）开题报告表课题类型：（1）A—工程设计；B—技术开发；C—软件工程；D—理论研究；（2）X—真实课题；Y—模拟课题；Z—虚拟课题（1）、（2）均要填，如AY、BX等.摘要预应力混凝土连续梁是现在广泛使用的一种体系，主要适用于大跨度梁桥。
它具有变形小，结构刚度好，行车平顺舒适，伸缩缝少，养护简易，抗震能力强等优点。
而且采用了预应力筋，增加预应力筋能充分发挥高强材料的特性，具有可靠的强度、刚度和抗裂性能，耐久性强，材料可塑性强，便于建筑艺术处理，也容易满足桥梁曲线和坡度的要求。
当桥跨增大时，在荷载作用下，连续梁桥的中间节点截面处将承受较大的负弯矩，从绝对值来看，支点负弯矩远大于跨中正弯矩。
采用变截面梁（支点处梁高增大，跨中梁高减小，其间按曲线或折线过渡）更能适用结构的内力分布规律。
常采用悬臂法施工，变截面梁的受力状态与其施工时的内力状态基本吻合，更适用于大跨度预应力混凝土连续梁桥，其外形和谐，节省材料并可增大桥下净空，是大跨度桥梁的优选方案。
本设计包括上部结构尺寸的拟定、内力计算、配筋、验算、施工问题的研究等。
本设计题目为：三跨（45+70+45m）预应力混凝土变截面箱型连续梁桥。
它具有变形小，结构刚度好，行车平顺舒适，伸缩缝少，养护简易，抗震能力强等优点。
而且采用了预应力筋，增加预应力筋能充分发挥高强材料的特性，具有可靠的强度、刚度和抗裂性能，耐久性强，材料可塑性强，便于建筑艺术处理，也容易满足桥梁曲线和坡度的要求。
关键词：预应力、连续梁、上部结构、内力计算、配筋、验算、施工abstractPrestressed concrete continuous beam is now widely used a system, mainly is suitable for the large span bridge. It has little deformation, structure stiffness, driving smooth and comfortable, less expansion joints, easy maintenance, seismic ability, etc. And the tendons, increase tendons that can give full play to the characteristics of the high strength materials with reliable strength, stiffness and crack resistance, durability strong, material plasticity, facilitate architectural art processing, also easy to meet the requirements of the bridge curve and slope. When the bridge spans increases, the under load of continuous girder bridge for middle section of the node will bear larger in the negative moment, from absolute value perspective, the fulcrum in the negative moment far outweigh the cross CKS bending moment. The variable beam can be applied to the internal structure more distribution rule. Often the cantilever construction method, become beam's stress state and its construction of internal force of the state results, more suitable to the large span prestressed concrete continuous girder bridge, its appearance is harmonious, save material and can increase the obstacle clearance under the bridge, is the large span bridge optimization.This design including the upper structure size of the recommended, internal force calculation, reinforcement, checking and construction problems of the research, etc.This design topic for: three cross (45+70+45m) prestressed concrete continuous girder bridge variable cross-section of the box. It has little deformation, structure stiffness, driving smooth and comfortable, less expansion joints, easy maintenance, seismic ability, etc. And the tendons, increase tendons that can give full play to the characteristics of the high strength materials with reliable strength, stiffness and crack resistance, durability strong, material plasticity, facilitate architectural art processing, also easy to meet the requirements of the bridge curve and slope.Key words: prestress, continuous beam, the upper structure and internal force calculation, reinforcement, checking and construction目录第一章绪论 (1)一、桥的概念 (1)二、桥的意义与特点 (1)三、桥的产生与发展 (1)第二章桥梁方案比选 (4)一、拟定方案并进行方案比选 (4)1．比选原则 (4)2．方案 (4)3．方案比选及结果 (6)二、尺寸拟定 (8)1．横截面 (8)2．梁高与细部尺寸 (9)3．本桥主要材料 (11)4．悬臂浇筑施工程序 (12)5．设计计算依据 (15)6．基本设计数据 (15)第三章预应力混凝土连续刚构桥主梁内力计算 (17)一、建立有限元模型 (17)二、最大悬臂时内力计算结果 (18)1．恒载内力计算 (18)2．中跨合龙后的内力计算 (21)三、活载内力计算 (26)1．中活载max (26)2．中活载min (30)四、活载组合 (40)1．主力组合 (40)第四章预应力钢束的估算及布置 (50)一、钢筋的估算 (50)1．基本公式 (50)二、计算结果 (53)三、钢束布置 (55)1．布置原则 (55)四、钢束布置图 (56)1．钢束布置图 (56)2．张拉之后的内力组合 (58)第五章截面验算 (70)一、强度检算 (70)1．基本理论 (70)二、应力检算 (72)1．预应力损失所考虑的因素： (72)2．未扣除混凝土收缩徐变引起的损失时 (73)3．对不允许开裂的构件 (73)4．对边跨1/4截面验算： (73)5．对跨中截面 (74)结束语 (75)致谢 (76)参考文献 (77)第一章绪论一、桥的概念桥是一种架空的人造通道。
桥梁工程毕业设计
桥梁工程毕业设计是一个涉及工程结构设计、分析和实践的综合性课题。
以下是一个可能的桥梁工程毕业设计题纲，供你参考：毕业设计题目：XX桥梁设计与施工方案研究一、选题背景和意义近年来，随着城市交通建设的不断发展，桥梁工程在城市交通建设中扮演着至关重要的角色。
因此，对于桥梁设计与施工方案的研究显得尤为重要。
本次毕业设计旨在通过对某一桥梁工程项目的设计与施工方案研究，探讨如何合理地设计和施工桥梁，以满足城市交通发展的需求。
二、设计内容和技术路线1. 选取桥梁工程项目：选取某一实际桥梁工程项目作为研究对象，介绍该桥梁的地理位置、交通状况、设计要求等。
2. 桥梁设计：根据选取的桥梁工程项目，进行桥梁结构设计，包括主梁设计、桥墩设计、基础设计等。
3. 桥梁施工方案：针对所设计的桥梁结构，制定相应的施工方案，包括施工工艺、安全管理、质量控制等。
4. 材料选取与成本估算：对桥梁设计所需的材料进行选择和估算成本，提出合理的材料选用建议。
5. 施工进度计划：编制桥梁施工的进度计划，合理规划施工时间节点和工序安排，确保施工进度。
6. 风险评估与应对措施：针对桥梁设计与施工过程中可能遇到的风险，进行评估并提出相应的应对措施。
三、预期成果和意义1. 设计成果：完成具体桥梁工程项目的结构设计和施工方案，提出合理的建议和改进建议。
2. 理论意义：通过本次毕业设计，可以深入了解桥梁工程设计与施工的相关理论知识，掌握实际工程项目的设计与施工经验。
3. 实际意义：为实际桥梁工程项目提供可行的设计与施工方案，为城市交通建设提供技术支持。
四、可行性分析本次毕业设计所选题目具有较强的可行性。
首先，所选桥梁工程项目具有实际工程背景，具备研究的基础条件；其次，学校和导师团队能够提供必要的指导和支持，保证毕业设计的顺利进行。
五、拟定计划与安排1. 文献调研：对桥梁设计与施工方案的相关理论与实践进行广泛深入的文献调研，为设计与研究提供理论支持。
2. 设计方案：根据选取的桥梁工程项目，进行桥梁结构设计和施工方案的制定。
桥梁毕业设计(14米简支T梁)
计算书摘要：本设计上部结构为钢筋混凝土简支梁桥，标准跨径为14米×3，桥面净空：净—8+2×1.0米，采用重力式桥墩和桥台。
桥梁全长为42m，桥面总宽10m，桥面纵坡为0.3%，桥梁中心处桥面设计高程2.00米，横坡为1.5%；桥垮轴线为直线，设计荷载标准为：公路-Ⅱ级，人群荷载3 kN/m。
本文主要阐述了该桥设计和计算过程，首先对主桥进行总体结构设计，然后对上部结构进行内力、配筋计算，再进行强度，应力及变形验算，最后进行下部结构设计和结构验算。
同时，也给出了各部分内容相关的表格与图纸。
通过这次设计不但了解设计桥梁的各个步骤，而且也能熟练的运用AUTOCAD进行制图。
关键词：现浇混凝土 T形简支桥梁重力式桥台重力式桥台结构设计验算强度ABSTRACT：The design for the upper structure of reinforced concrete beam bridge, standard span for 14 meters x 3, bridge deck headroom: net - 8 + 2 x 1.0 meters, adopt the piers and gravity type abutment. Bridge deck 42m, stretches for total wide ZongPo 0.3%, 10m bridge deck, deck design elevation 2.00 at the center of the slope for rice, 1.5%; Bridge collapse, design load for linear axis for: highway - Ⅱ standard, the crowd load level 3 kN/m. This paper mainly expounds the bridge design and calculation process, first makes an overall structure design of bridge, then to the upper structure force, reinforcement calculation, again, stress and deformation strength, then check the structure design and structure checking. At the same time, also gives the relevant sections of the form and drawings. This design not only understand each step of designing the bridge, but also can skilled use AUTOCAD for drawing.Keywords: cast-in-situ concrete simply-supported t-shaped bridge abutment gravity type abutment gravity type structure design checking intensity引言(一)设计基本资料1、结构选型与布置：上部结构为钢筋混凝土简支梁桥，标准跨径为14米×3，桥面净空：净—8+2×1.0米，采用重力式桥墩和桥台1、设计荷载：公路—Ⅱ级，环境类别Ⅰ类，设计安全等级二级。
道路桥梁毕业设计
道路桥梁毕业设计道路桥梁毕业设计随着城市化进程的不断加快，道路桥梁作为城市交通的重要组成部分，承载着日益增长的交通流量。
因此，对于道路桥梁的设计和建设变得尤为重要。
毕业设计是大学生在校期间进行的一项重要实践活动，通过毕业设计，学生可以将所学的理论知识应用到实际工程项目中。
在道路桥梁毕业设计中，学生需要综合运用所学的结构力学、土木工程、材料力学等专业知识，进行桥梁结构的设计和计算。
首先，道路桥梁毕业设计需要进行桥梁的结构设计。
在设计过程中，需要考虑桥梁的功能、荷载条件、地质条件等因素。
设计师需要选择合适的桥梁类型，如梁桥、拱桥、斜拉桥等，并确定桥梁的主要结构参数，如跨度、高度、支座形式等。
此外，还需要进行桥梁的结构计算，包括荷载计算、抗震设计、疲劳寿命计算等。
通过这些计算，可以确保桥梁在使用过程中的安全性和稳定性。
其次，道路桥梁毕业设计还需要进行桥梁的材料选择和施工方案的确定。
材料的选择直接影响到桥梁的使用寿命和性能。
设计师需要根据桥梁的具体情况，选择合适的材料，如混凝土、钢材等。
同时，还需要确定桥梁的施工方案，包括施工工序、施工方法等。
施工方案的合理性和可行性对于桥梁的建设进度和质量有着重要的影响。
在道路桥梁毕业设计中，还需要进行桥梁的经济性分析和可持续性评价。
经济性分析主要包括投资成本、维护成本、使用寿命等方面的考虑。
设计师需要综合考虑这些因素，选择经济合理的设计方案。
同时，还需要进行桥梁的可持续性评价，包括环境影响、社会影响等方面的考虑。
通过这些评价，可以确保桥梁的建设和使用对环境和社会的影响最小化。
最后，道路桥梁毕业设计需要进行桥梁的施工图设计。
施工图设计是桥梁建设的重要环节，它直接关系到施工的顺利进行和质量的保证。
设计师需要根据设计方案，绘制出详细的施工图纸，包括平面图、剖面图、构造图等。
施工图设计需要考虑施工过程中的各种因素，如施工设备、施工工艺等。
通过合理的施工图设计，可以确保桥梁的施工质量和进度。
道路桥梁毕业设计
设计目的和要求
设计目的
通过本次毕业设计，旨在培养学生综合运用所学知识和技能 ，独立完成一项具有实际应用价值的道路桥梁设计任务，提 高学生的实践能力和创新意识。
设计要求
作用。
对环境保护的影响
02
评估项目对环境质量、生态平衡等方面的影响，提出相应的环
保措施和建议。
对社会进步的影响
03
评价项目对提高当地居民生活水平、改善交通条件、促进文化
交流等方面的作用。
06
结论与展望
设计成果总结
01
02
03
04
成功完成了道路桥梁的主体设 计，包括路基、路面、桥梁上 部结构、桥梁下部结构等。
进行结构分析和计算 ，包括荷载分析、内 力计算、变形验算等 。
桥梁下部结构设计
设计桥墩、桥台和基础的形式 和尺寸，考虑地质条件和荷载 要求。
进行下部结构的稳定性和承载 力验算。
考虑桥梁的抗震性能，进行抗 震设计。
桥梁附属设施设计
设计桥面铺装、排水系统、伸缩缝、 护栏等附属设施。
根据交通流量和车辆类型，设计合理 的交通标志和标线。
要求学生掌握道路桥梁设计的基本原理和方法，能够独立完 成桥梁的方案设计、结构分析和施工图绘制等工作，同时注 重设计的创新性、实用性和经济性。
02
道路设计
道路选线
01
02
03
地形地貌分析
根据地形、地貌、地质等 自然条件，选择合理的道 路走向和路线方案。
交通量预测
分析未来交通量的发展趋 势，确定道路等级和设计 速度。
桥梁设计毕业设计
一、桥梁结构的总体布置和初步方案拟定A 立面布置（一）孔径的拟定桥梁孔径的拟定主要根据泄洪的要求。
在《公路工程技术标准》(JTGB01-2003)表5.0.4中规定了不同等级公路的设计洪水频率，如高速公路、一级公路上的大、中、小桥和涵洞的设计洪水频率均规定为1/100：二级公路上的大、中桥规定为1/100，小桥和涵洞为l/50；三级公路上的大、中桥规定为1/50；四级公路的小桥规定为1/25等。
在桥位附近的水文站可以调查得到相应这些设计频率的流量和水位，然后在已知桥位的河床断面上可求出桥下顺利宣泄设计洪水所需的最小过水面积，从而确定桥台的台口位置。
在有的情况下可将桥台位置适当往河心方向推，以缩短桥长，节省造价。
如宽滩河流、深基础桥梁等。
应该注意的是总跨径的缩短会引起过水面积减小，流速加大，从而导致冲刷加大以及桥前壅水高度的加大。
在确定基础埋置深度及周围建筑、农田的安全时应考虑这一因素。
（二）跨径的拟定在求得总的孔径后，还需进一步进行分孔布置，即确定是一跨还是多跨过河(路线)，如果是多跨布置，即是确定桥墩的位置。
对于跨河桥梁，分孔的主要依据是通航要求，地形和地质条件、水文状况、技术经济条件和美观的要求。
桥梁的分孔和造价有很大的关系，跨径和孔数不同时，上部结构和墩台的总造价是不同的。
跨径越大，孔数越少，上部结构的造价就越大，而墩台的造价就越小。
反之，墩台的造价可能较上部结构的大。
另外，当遇到水深较深或河床地质不良等的河流，其基础的设计和施工均较复杂，造价就高，跨径宜选得大一些；反之，对于宽浅河床，水深不大(如北方的季节性河流)，而且河床地质较均匀的河流，桥墩和基础的造价就低，跨径就可以选得小一些。
一般认为最经济的造价就是要使上部结构和下部结构的总造价最低。
对于通航河流，则首先应满足通航要求。
将通航孔布置在主航道位置，其余的桥孔跨径则选用经济跨径，但对于变迁性河流，考虑航道可能发生变化，则需多设几个通航孔。
关于桥梁工程本科毕业设计的几点思考
关于桥梁工程本科毕业设计的几点思考
一、毕业设计对于个人的发展意义
对于桥梁工程专业的学生而言，毕业设计是一个很好的锻炼机会。
通过毕业设计，学
生可以深入了解与实践桥梁工程设计，更全面地了解桥梁工程设计的流程、标准、规范和
技术要求等方面，并能够在实践中积累经验，不断提升自身的能力和水平。
同时，毕业设
计还是学生进行自我检验和确定自身职业方向的重要一步，通过对毕设的认真思考和实践，学生能够更好地明确自己所擅长的方面和需要加强的技能，为今后的职业生涯做好铺垫。
三、毕业设计中可能遇到的问题及解决方案
在桥梁工程本科毕业设计的实践中，可能会遇到各种各样的问题。
比如，对于技术实
现方案的选择、模型建立的复杂性以及计算结果的准确性等方面，都可能会遇到一些困难。
此时，需要学生们在师长的指导下进行充分的思考和分析，利用专业技能和方法解决实际
问题，切实提高自身的实践能力和创新精神。
四、毕业设计的实践过程中应该保持的心态
毕业设计是桥梁工程专业学生在教学实践过程中重要的环节，但难免会遇到一些困难
和挑战。
在此期间，我们应该保持一颗积极向上、钻研进取的心态，不断超越自我，完善
自身技能和思维方式，同时也能够在实践中不断发现和解决问题，提高综合素质和专业能力。
综上所述，桥梁工程本科毕业设计，是对于桥梁工程专业学生进行专业实践和锻炼的
重要环节，也是对于其学术与职业发展的重要推动，希望学生们能够在此期间认真思考、
主动探索，在专业领域里创造出更多的个人成就和社会成就，为行业发展做出一份贡献。
土木工程桥梁工程方向的毕业设计
土木工程是工程学中的一个重要分支，而桥梁工程则是土木工程的一个重要方向。
桥梁作为交通运输的重要设施，承担着连接两岸、改善交通条件、促进经济发展的重要作用。
对于土木工程专业的学生来说，选择桥梁工程方向的毕业设计非常重要。
本文将从桥梁工程的重要性、毕业设计的意义、毕业设计的步骤和方法等方面加以探讨。
一、桥梁工程的重要性1. 桥梁的作用桥梁是连接两岸的重要交通设施，它可以将陆地上的交通线路延伸到水域、峡谷或公路等地方，为人们的出行提供便利。
桥梁也可以连接城乡、促进地区经济的发展，是城市建设和交通运输的重要组成部分。
2. 桥梁的重要性桥梁对于一个地区的发展具有重要的意义。
桥梁的建设可以改善地区的交通条件，促进经济的发展；另桥梁的设计和施工也是一门综合性较强的技术活动，需要结合工程技术、经济原理、环境保护等多方面的知识。
二、毕业设计的意义1. 毕业设计的重要性毕业设计是学生在校期间的一项重要任务，通过毕业设计，学生可以将所学的理论知识应用到实际工程问题中，提高自己的综合素质和实际能力。
对于土木工程专业的学生来说，毕业设计是他们初次接触真正的工程实践，也是他们将学习成果运用到实际工程中的一次机会。
2. 毕业设计与专业就业的关系毕业设计是学生专业学习的一个重要环节，毕业设计的质量直接关系到学生的专业水平和实际能力。
优秀的毕业设计不仅可以为学生的专业能力和学术水平增光添彩，还可以在毕业后为学生的就业提供有力的支持。
三、毕业设计的步骤和方法1. 选择设计题目选择一个合适的毕业设计题目是毕业设计的第一步。
对于桥梁工程方向的学生来说，可以选择一些实际应用的桥梁工程项目作为设计题目，比如某桥梁的改建设计、某地区的跨江大桥规划等。
2. 调研分析在选择设计题目后，需要进行系统的调研和分析。
可以通过查阅相关的文献资料、实地考察、与相关专家学者进行交流等方式，深入了解设计题目所涉及的技术、经济、环境等方面的情况，为设计提出合理的建议和措施。
桥梁设计毕业设计(交通大学)
摘要本设计为预应力混凝土连续梁桥的设计,桥式布置为4 20m、连续空心板梁，梁高90cm，桥面宽度12。
5m；双柱式桥墩，桩基础。
本设计对该桥的上部结构做了设计与检算。
根据线路情况，全桥共设为4跨,有3个桥墩，两个桥台。
在上部结构设计中,根据设计要求进行拟定截面尺寸，分别计算结构恒载、活载内力，并进行荷载组合，确定出主梁的最不利荷载，进行预应力钢束的估算和布置并考虑各阶段的预应力损失,最后对控制截面进行强度、应力、抗裂性和挠度检算。
以上各项检算均满足相关规范要求。
本次设计所选方案合理，设计方法正确，设计和检算均采用Excel列表计算，并利用AutoCAD软件绘制了全桥总体布置图、主梁构造图、预应力筋布置图及桥墩构造图. 关键词：预应力；连续梁；空心板；荷载组合AbstractThis paper is the design of the PC continuous beam。
which is located at Jiuquan ，the4 20m spans and simply-continuous hollow slab —beams is laid to the form of the bridge, the height of the beam is 90 cm，the width of the pavement is 12.5 m, the pile foundation。
The upper rpart of the bridge are calculated in this design，basing on the condition of the line, there are four spans，three piers and two abutments on the bridge。
The dimension of the section is referred to the demand of the design，then the structure's dead load，live load and internal force is calculated, at the same time, the load is assembled，so the main girder’s most disadvantaged load can be decided, considering the each phase’s PC loosing，the PC Steels are generally calculated and arranged. Lastly, the control section’s strengthen，stress, crack resistance, deformation is calculated。
桥梁下部结构设计——毕业设计
桥梁下部结构设计——毕业设计一、背景和意义现代化的交通建设离不开许多重要的组成部分，其中桥梁就是最为常见的交通建筑物之一。
桥梁是道路交通的重要组成部分，桥梁的安全性、稳定性和耐久性是交通行业中一个重要的研究方向。
在桥梁下部结构设计中，研究桥墩、基础等结构的设计和稳定性分析，主要目的是保证桥梁的安全性和运行的稳定性，同时提高桥梁的使用寿命和减少维护成本。
桥梁下部结构是桥梁结构的重要组成部分，其设计好坏直接关系到整座桥梁的使用寿命和安全性。
因此，设计一个稳定可靠的桥梁下部结构，不仅能够保证交通的安全和畅通，而且也能为国家的经济发展贡献力量。
二、桥梁下部结构的设计原则桥梁下部结构的设计，需要考虑的因素非常多，在进行具体的设计之前，需要先明确设计原则。
这些原则可以帮助设计师确保桥梁下部结构的稳定性和安全性。
1、承受荷载能力：桥梁下部结构需要经过充分的荷载计算和评估，确保其能够承受桥梁的所有荷载，包括静荷载和动荷载。
2、合理的标准化：桥梁下部结构设计需要遵循国家和地方的标准，保证其设计的合理性和规范性。
3、稳定性和安全性：桥梁下部结构设计需要考虑到流过的水流、河床变化和地质条件等因素，并对其稳定性和安全性进行评估。
4、减少对环境的影响：桥梁下部结构设计需要尽量减少对周围环境的影响，包括水文环境、生态环境、道路交通等方面。
5、设计的经济性：桥梁下部结构设计需要具有合理的造价、工期和资源利用效率，以尽可能地减少建设成本。
三、桥梁下部结构的类型桥梁下部结构主要包括桥墩、桥台和基础三部分。
不同类型的桥梁下部结构有不同的结构形式和设计方法，下面简单介绍一下常见的几种类型。
1、墩式桥梁下部结构：墩式桥梁下部结构常见于中小跨度桥梁上，是指桥墩作为桥梁上部结构（比如梁和板）的支撑物。
墩式桥梁下部结构的墩身可以是不规则形状的、多边形状的或圆柱形的，具体的形式可以根据设计要求和土质条件来确定。
2、腿式桥梁下部结构：腿式桥梁下部结构一般用于桥梁在双岸距离很远的地方，其特点是在桥梁两侧各建一台，通过桥墩将两台连接成一体。
桥梁工程毕业设计计算书
第一章概述1.1预应力混凝土连续梁桥概述预应力混凝土连续梁桥以结构受力性能好、变形小、伸缩缝少、行车平顺舒适、造型简洁美观、养护工程量小、抗震能力强等而成为最富有竞争力的主要桥型之一。
本章简介其发展：由于普通钢筋混凝土结构存在不少缺点：如过早地出现裂缝，使其不能有效地采用高强度材料，结构自重必然大，从而使其跨越能力差，并且使得材料利用率低。
为了解决这些问题，预应力混凝土结构应运而生，所谓预应力混凝土结构，就是在结构承担荷载之前，预先对混凝土施加压力。
这样就可以抵消外荷载作用下混凝土产生的拉应力。
自从预应力结构产生之后，很多普通钢筋混凝土结构被预应力结构所代替。
预应力混凝土桥梁是在二战前后发展起来的，当时西欧很多国家在战后缺钢的情况下，为节省钢材，各国开始竞相采用预应力结构代替部分的钢结构以尽快修复战争带来的创伤。
50年代，预应力混凝土桥梁跨径开始突破了100米，到80年代则达到440米。
虽然跨径太大时并不总是用预应力结构比其它结构好，但是，在实际工程中，跨径小于400米时，预应力混凝土桥梁常常为优胜方案。
我国的预应力混凝土结构起步晚，但近年来得到了飞速发展。
现在，我国已经有了简支梁、带铰或带挂梁的T构、连续梁、桁架拱、桁架梁和斜拉桥等预应力混凝土结构体系。
虽然预应力混凝土桥梁的发展还不到80年。
但是，在桥梁结构中，随着预应力理论的不断成熟和实践的不断发展，预应力混凝土桥梁结构的运用必将越来越广泛。
连续梁和悬臂梁作比较：在恒载作用下，连续梁在支点处有负弯矩，由于负弯矩的卸载作用，跨中正弯矩显著减小，其弯矩与同跨悬臂梁相差不大；但是，在活载作用下，因主梁连续产生支点负弯矩对跨中正弯矩仍有卸载作用，其弯矩分布优于悬臂梁。
虽然连续梁有很多优点，但是刚开始它并不是预应力结构体系中的佼佼者，因为限于当时施工主要采用满堂支架法，采用连续梁费工费时。
到后来，由于悬臂施工方法的应用，连续梁在预应力混凝土结构中有了飞速的发展。
桥梁毕业设计教程
桥梁毕业设计教程桥梁毕业设计教程桥梁工程是土木工程中一门重要的学科，也是工程师们常常面临的挑战之一。
在大学阶段，学生们通常会接触到桥梁设计的课程，并且在毕业设计中有机会深入研究和实践。
本文将介绍一些关于桥梁毕业设计的教程和指导，帮助学生们更好地完成这一重要任务。
1. 选择合适的毕业设计课题桥梁毕业设计的首要任务是选择一个合适的课题。
学生们可以从已有的桥梁设计案例中寻找灵感，或者关注当前社会和城市发展中的桥梁需求。
确保选择的课题具有一定的挑战性和实践性，既能够展示自己的专业知识，又能够为社会做出实际贡献。
2. 深入了解桥梁设计原理和方法在进行桥梁毕业设计之前，学生们需要对桥梁设计的原理和方法进行深入了解。
这包括桥梁结构的力学原理、材料的选择和使用、桥梁施工的工艺流程等。
可以通过参考相关教材、论文和工程实例来获取这些知识，并结合实践中的问题进行思考和分析。
3. 进行必要的调研和数据收集在进行桥梁毕业设计之前，学生们需要进行必要的调研和数据收集。
这包括对设计地点的地质、气候等环境因素的了解，对桥梁使用需求和交通流量等数据的收集，以及对相关法规和标准的研究。
这些信息将为设计提供重要的参考和依据。
4. 进行桥梁设计方案的制定在收集了足够的信息和数据之后，学生们可以开始制定桥梁设计方案。
这包括桥梁的结构形式、材料的选择、桥梁的布置和施工工艺等。
在制定方案时，需要充分考虑到桥梁的承载能力、安全性、经济性和美观性等因素，并进行合理的权衡和取舍。
5. 进行桥梁设计方案的优化和改进一旦制定了初步的桥梁设计方案，学生们可以通过优化和改进来提升设计的质量。
这包括对结构的细节进行调整和改进，对材料的使用进行优化，以及对施工工艺的改进等。
通过不断地优化和改进，学生们可以提高桥梁设计的性能和效果。
6. 进行桥梁设计方案的模拟和分析在进行桥梁设计方案的优化和改进之后，学生们可以使用相关的软件进行模拟和分析。
这包括对桥梁结构的受力情况进行模拟和分析，对桥梁的振动和稳定性进行评估，以及对桥梁的施工过程进行模拟和分析等。
桥梁工程毕业设计
桥梁工程毕业设计篇一：桥梁工程毕业设计】目录1 方案拟定与比选........................................................ . (3)1.1 概述........................................................ .. (3)1.2 方案比选........................................................ (3)2 主梁内力计 (8)2.1 主要技术指........................................................ .. (8)2.1.1 材料规格........................................................ .. (8)2.2 梁截面尺寸拟 (8)2.2.1 主梁梁高........................................................ .. (8)2.2.2 顶板和底板........................................................ ..92.2.3 腹板........................................................ . (9)2.2.4 桥面铺装及栏杆 (9)2.2.5 下部结构尺寸拟定 (9)2.2.6 主梁分段及施工过程 (9)2.3 内力计算........................................................ . (10)2.3.1 截面特性计算 (10)2.4 结构内力计 (11)2.4.1 结构自重........................................................ (11)2.4.2 可变作用效应 (15)2.5 作用效应组合........................................................ .. (19)2.5.1 承载能力极限状态下的效应组合 (19)3 预应力钢束设计........................................................ .. (27)3.1 钢束估 (27)3.2 预应力筋束的布置原则 (28)3.3 主梁净截面及换算截面特性值 (29)3.4 预应力损失及有效预应力 (31)3.4.1 控制应力及有关参数的确定 (31)3.4.7 预应力损失组合及有效预应计算 (35)4 主梁验 (37)4.1 强度验 (37)4.1.1 正截面抗弯承载能力 (37)4.1.2 斜截面抗剪验算 (47)4.2 应力验 (47)4.2.1 预应力筋拉应力验算 (47)4.2.2 施工阶段法向压应力验算 (49)4.2.3 使用阶段正截面压应力验算 (59)4.2.4 斜截面主压应力验算 (63)4.2.5 使用阶段正截面压应力的验算 (68)4.2.6 使用阶段斜截面主压应力验算 (73)4.3 抗裂满足要求验算....................................................... 7 8 4.3.1 使用阶段正截面抗裂验算 (78)4.3.2 使用阶段混凝土抗裂验算 (83)5 主梁主梁变形（挠度）计算 (89)5.1 挠度计 (89)6 设计总结........................................................ .. (89)参考文献........................................................ (91)致谢........................................................ .. (92)1 方案拟定与比选1.1 概述本次的毕业设计为洞庭大道新河渠南过渡孔口号桥施工图设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石家庄铁道学院毕业设计中文题目：悬臂施工连续梁桥设计英文题目：2007 届土木工程分院(系)专业土木工程学号 20030620学生姓名余龙指导教师王军文完成日期2007年6月日第一章概述 ----------------------------------------- 错误！未定义书签。
一．设计、受力及构造特点 -------------------------------------------- 2第二章截面拟定和内力计算---------------------------------------- 4第三章预应力筋的设计与布置---------------------------------- 10第四章截面特性表------------------------------------------------------ 18第五章预应力损失计算---------------------------------------------- 19第六章正截面承载能力计算-------------------------------------- 24第七章斜截面抗剪承载力------------------------------------------ 27一．设计、受力及构造特点悬臂施工方法分为悬臂浇筑和悬臂拼装。
悬臂施工具有很大的优越性：不需要大量的施工机械和了临时设备；不影响桥下通航、通车；施工受季节、河道水位影响小。
因此悬臂施工在连续梁和连续刚构中得到了广泛的应用，如虎门大桥辅航道桥（主跨270m 连续刚构）即采用悬臂浇筑法施工。
（一）设计特点预应力混凝土连续梁桥设计的一般步骤为：参照已有的设计拟定截面结构几何尺寸和材料类型，模拟实际的施工步骤，计算出恒载及活载内力；然后再根据实际情况确定温度、沉降等荷载，计算其产生的内力，并与恒、活载内力进行正常使用与承载能力组合。
这是设计过程中的第一次组合，两种组合的结果分别作为按应力和按承载能力估算钢束的计算内力。
估算出个截面的钢束后，按照一定要求将钢束布置好，重新模拟施工过程并考虑预应力的作用，计算恒载内力。
由于钢束对截面几何特性的影响，温度、沉降等内力也要重新计算，但其与钢束估算时计算得到的结果差别非常小。
各种荷载作用下内力计算出来后，需进行承载能力组合和正常使用组合，以进行截面强度验算、应力验算和变形验算，这是设计过程中的第二次组合。
如各项验算均满足要求且认为合理，则设计通过。
如有些截面的有些验算通不过，则需调整钢束甚至修改截面尺寸后重新计算，直到验算均通过后为止。
如上所述，设计过程一般包括两次组合。
第一次组合是为了估算钢束。
此时钢束还未确定，也就无法考虑预加力的作用。
由于预加力对徐变有很大影响，故估算钢束时一般也不考虑收缩徐变的影响。
况且，此时用的几何特性都是毛截面几何特性，所以第一次组合的内力不是桥梁的实际受力状态，仅供估束参考，根据估束结果确定钢束数量和几何形状后，考虑预加力和收缩徐变的影响重新计算的内力是当前配束下的受力。
如各项验算均通过，那么可作为最终结果。
如个别截面不满足，但两次组合结果相差不大，可适当调整钢束后重新计算；如两次组合结果相差较大，则应将第二次组合内力作为估束依据重新估束，再重复进行验算，直到各项验算全部通过且两次组合结果相差不大为止。
总之，设计的过程就是一个逐次迭代逼近的过程。
预应力混凝土连续梁采用悬臂施工法需在施工中进行体系转换，经过一系列的施工阶段而逐步形成最终的连续梁体系。
在各个施工阶段，可能具有不同的静力体系，其中包括安装单元、拆除单元、张拉预应力、移动挂蓝等工况。
（二）受力特点采用悬臂施工的连续梁桥，在施工过程中经历t型刚构受力状态，合龙后形成连续梁桥，其恒载产生的内力由各个施工阶段产生的内力叠加而成。
由于合龙段较短，其产生的内力一般较小，故t型刚构受力状态为主要部分。
对悬臂施工连续梁桥，合龙后根部负弯矩很大，而中跨跨中恒载弯矩很小。
二期恒载加上以后，根部负弯矩增大，中跨跨中承受相对较小的正弯矩。
因此截面几何尺寸拟定以后，应根据以上弯矩分布特点，增大主梁根部附近断面的抗弯刚度，提高截面下缘的承压能力。
悬臂施工时，浇筑一节段梁体，达到一定强度后张拉此段钢束。
梁体自重产生负弯矩，预应力钢束产生正弯矩，二者结合使得梁体基本处于偏心受压受力状态，其轴向力非常大，抗剪强度一般不成问题，而最小正应力又较大，故主拉应力也易满足，所以可不设下弯矩索。
否则，可微弯纵向束，设置竖向预应力筋。
（三）构造特点1．零号块零号块是悬臂浇注施工的中心块体，又是体系转换的控制块体。
梁体的受力经零号块通过支座向墩身传递，零号块受力非常复杂，且一般作为施工机具和材料堆放的临时场地，故其顶板、底板、腹板尺寸都取得较大。
零号块以不能处理为一般的杆系，对重要桥梁都要对零号块进行空间应力分析。
从国内施工来看，零号块有时开裂，故其施工工艺及结构构造是很值得研究的问题。
2．横隔板悬臂施工的连续梁多采用箱形截面，抗扭刚度大，故除支点部位零号块内设置横膈板外。
主桥沿纵向一般不设置横膈板。
零号块内横膈板传递荷载较大，通常采用一片实体或两片刚性横膈板，中部开设过人洞。
在和块支点处一般将底板和腹板加厚，以起到柔性横膈板的作用。
端横膈板在构造上需考虑不平衡段底板钢束弯起锚固的要求，还需设置预留伸缩槽。
3．合龙段合龙段的施工是桥梁施工的重要环节。
在合龙段施工过程中，由于温度变化、混凝土早期收缩、已完成结构的收缩徐变、新浇混凝土的水化热，以及结构体系变化和施工荷载等因素，对尚未达到强度的合龙段混凝土有直接影响，故必须重视合龙段的构造措施，使合龙段与两侧梁体保持变形协调，并在施工过程中能传递内力。
合龙段的长度在满足施工要求的情况下，应尽量缩短，以便于构造处理，一般取1.5~3m。
合龙段的构造处理有以下几种：（！）用劲性钢管作为合龙段的预应力套管；（2）加强配筋；（3）用临时劲性钢杆锁定；（4）压柱支撑。
4．临时固结措施悬臂施工时，为保证结构几何体系不变，需将墩梁固结，以承受不平衡弯矩。
常用的固结方法为：在支座纵向两侧设置两排临时混凝土块作为临时支座。
临时支座内穿预应力钢束，两端分别锚固在主墩和主梁横膈板内。
钢束的数量应由施工中的不平衡弯矩确定。
为便于拆除，在临时支座内设有约2cm厚的硫磺砂浆夹层。
硫磺砂浆具有抗压强度高、加热容易软化的特点，便于临时支座的拆除。
第二章截面拟定和内力计算本设计经方案采用三跨一联预应力混凝土等截面连续梁结构，全长156m。
上部结构根据通行2个车道要求，采用单箱双室箱型梁，箱宽12m。
1．主跨径的拟定根据设计书要求，主跨径定为70m，边跨跨径为43m，则全联跨径为：43+70+43=156m2．主梁尺寸拟定（跨中截面）(1)主梁高度预应力混凝土连续梁桥的主梁高度与起跨径之比通常在~1/25之间，标准设计中，高跨比约在~1/19，当建筑高度不受限制时，增大梁高是比较经济的方案。
可以节省预应力钢束布置用量，加大深高只是腹板加厚，增大混凝土用量有限。
根据桥下通车线路情况，并且为达到美观的效果，采用变截面，取支座处梁高为3.8m，跨中梁高2.0m这样高跨比为3.8/70=1/18.42，2/43=1/21.5。
位于~1/25之间，符合要求。
(2) 细部尺寸在跨中处顶板厚取25cm，底板厚取25cm，腹板厚取40cm；支座处顶板厚取25cm，底板厚取60cm，腹板厚取40cm具体尺寸见下图：支座截面跨中截面一、本桥主要材料预应力混凝土连续梁顶板采用c50号混凝土；底板采用c30混凝土；桥墩采用c30混凝土；预应力钢筋采用10?7?5的钢绞线，fpk?1860mpa；非预应力钢筋采用??级钢筋，构造钢筋采用?级钢筋。
二、桥梁设计荷载可变荷载根据要求采用公路—i级，公路—i级车道荷载的均布荷载的标准值为qk?10.5kn/m，集中荷载标准值按以下规定选取：桥梁跨径小于pk?180kn；pk?360kn；或等于5m时，桥梁计算跨径大于或等于50m 时，桥梁计算跨径在5m至50m之间时，pk采用直线内插求得。
车道荷载三、主梁内力计算根据梁跨结构纵断面的布置，并通过对移动荷载作用最不利位置，确定控制截面的内力，然后进行内力组合，画出内力包络图。
（一）恒载内力计算1．第一期恒载（结构自重）利用midas桥梁计算软件建模，自重可以自动生成。
自重作用下梁产生的内力为：将1/4跨截面、跨中截面和支座截面的数据列于下表：得到的弯矩图如下图所示：-92821.58kn*m28570.29kn*m2．第二期恒载包括结构自重、桥面二期荷载按36.6kn/m计。
二期恒载作用下的弯矩图：-16899.60kn*m5517.90kn*m（二）活载内力计算活载取公路—i级，车辆的横向分布如下图所示：midas根据影响线加载，将移动荷载加载在最不利的位置，由此得出移动荷载作用下的弯矩包络图：-17909.76-2108.2210158.40 2767.55 10600.69（三）支座位移引起的内力计算由于各个支座处的竖向支座反力和地质条件的不同引起支座的不均匀沉降，连续梁是一种对支座沉降特别敏感的结构，所以由它引起的内力是构成内力的重要组成部分。
其具体计算方法是：三跨连续梁的四个支点中的每个支点分别下沉1cm，其余的支点不动，所得到的内力进行叠加，取最不利的内力范围。
支座沉降下，产生的弯矩图为：-64313.6864313.68（四）温度荷载引起的内力计算由于受到日照的影响，引起桥梁桥面板上下温度分布不均，产生温度梯度而引起内力，这是局部温度荷载。
另外，还有随着气候的变化，冬天收缩，夏天膨胀的影响，这是整体温度荷载。
整体升温作用下产生的弯矩图为：-36整体降温作用下产生的弯矩图为：30局部升温作用下产生的弯矩图为：-91局部降温作用下产生的弯矩图为： 7476（五）荷载组合及内力包络图梁体截面分布图：利用midas桥梁计算软件建模，将其平分为54个单元，每单元的具体尺寸为：2@0.5，，2@1，3.5，2@0.5，3.5，8@3.75，1。
将上述的荷载进行组合，可以有10种情况： 1.结构自重+二期荷载+支座沉降2.结构自重+二期荷载+支座沉降+移动荷载3.结构自重+二期荷载+支座沉降+整体升温荷载+局部升温荷载4.结构自重+二期荷载+支座沉降+整体升温荷载+局部降温荷载5.结构自重+二期荷载+支座沉降+整体降温荷载+局部升温荷载6.结构自重+二期荷载+支座沉降+整体降温荷载+局部降温荷载7.结构自重+二期荷载+支座沉降+移动荷载+整体升温荷载+局部升温荷载 8.结构自重+二期荷载+支座沉降+移动荷载+整体升温荷载+局部降温荷载 9.结构自重+二期荷载+支座沉降+移动荷载+整体降温荷载+局部升温荷载 10.结构自重+二期荷载+支座沉降+移动荷载+整体降温荷载+局部降温荷载 midas将将上述的组合进行包络，最终求出弯矩包络图，根据包络图进行配筋。
