混凝土外加剂复配介绍
混凝土外加剂复配介绍
使用单一品种外加剂的情况已很少见，逐渐向着高效能、多功能 的方向
发展。外加剂复配的目的是为了同时满足混凝土对各种性能的 需要，以及各
复配成分之间的共同作用而产生“叠加效应” 。目前常
用的作法就是在外加剂复配厂将具有不同性能的混凝土外加剂成分， 按照合
理的配比制备成性能更加优越的复合外加剂。复合外加剂通常 是由多种表面
活性剂或与无机电解质等组成，一般复配外加剂由至少 两种组分配制，形成
二元或多元复合。复合外加剂中每一种外加剂在 水泥水化的不同阶段起作
用，或在同一时间内共同发挥作用。
下面只简单介绍一下我所接触过的，也是目前市场上用量最大
的，萘系和聚羧酸系混凝土泵送剂的复配配方。
一、萘系混凝土泵送剂
目前混凝土搅拌站销量最大的是 C25和C30混凝土，在这两个标 号的
混凝土生产中使用萘系泵送剂的经济性能综合指标最高。
我们厂生产两种萘系泵送剂：N-1和N-2。N-1泵送剂的砂浆减 水率
10%以上,混凝土减水率15%以上；N-2的砂浆减水12%
以上，混 凝土减水率
20%
以上。
参考配比如下：（每吨泵送剂各组分的千克数）
\组分
L母液
普钠 木钠 木钙 K12 水 总价 售价
种类#
675 25 50 40 4 206 1900 2400
N-1
N-2 270 20 100 100 2 508 1300 1650
复配的配比不是固定的， 要依据母液、 季节及混凝土的用途进行 适当
的调整。 以上两个产品的成本价可以进一步压低， 主要是我厂采 取赊购方
式购入原料造成成本偏高。 由于是内部单位使用， 售价也低 于市场价。如
果均按市场价来操作， N-1 的毛利大概在 600-700 元 / 吨，N-2的毛利大
概在400-500元/吨。从我厂内部五个搅拌站的使 用效果来看， N-2 的综合
经济效益最高，各厂更倾向于尽量多的使用 N-2产品。N-2的推荐掺量为
1.0%，产品可以用于C25及部分非重要 部位的C30
混凝土，在两家搅拌站甚
至全部的 C30混凝土均采用N-2 产品。N-1产品的推荐掺量为1.2%,宜用于
C30 C35及C40
及相应标 号的水下混凝土。
萘系混凝土泵送剂由于使用的母液为低浓母液， 其中硫酸钠的含 量较高
在冬季会出现部分结晶， N-2 产品中木钙木钠的含量较高，存 放时间过长会
出现部分沉淀，这是上述配比萘系泵送剂的不足之处。
二、脂肪族系混凝土泵送剂
脂肪族系减水剂与萘系减水剂属于同一代产品， 具有萘系减水剂 相当的
减水效果， 而且可以克服萘系减水剂冬季结晶的问题。 但是脂 肪族系减水
剂对搅拌设备与输送管道、 压力泵都会有所腐蚀， 这是脂 肪族类减水剂的
不足。
我们厂在冬季温度较低时停产萘系泵送剂， 生产两种脂肪族系泵 送剂：
ZF- 1 和 ZF-2。 ZF-1 泵送剂的砂浆减水率 10%以上，混凝土减 水率 1
5%以上； ZF-2 的砂浆减水 12%以上，混凝土减水率 20%
以上。 （以上指标
与 N-1 和 N-2 基本相同）
参考配比如下：（每吨泵送剂各组分的千克数）
尺组分
种类
母液 普钠 木钠 木钙 K12 分散剂 水 总价 售价
ZF-1 575 10 50 90 2 1 272 1750 2300
ZF-2 256 10 100 50 1 1 582 1200 1600
脂肪族系的泵送剂成本相对可以降低一些，主要是因为冬季温度 较低，
缓凝组分普钠的用量可以适当减少， 由于水分不易损失K12的 用量也可以
适当的减少。但是脂肪族系外加剂与水泥的适应性比萘系 要差一些，不同厂
家生产的水泥所配制的混凝土的减水率可能有较大 的差别，因此在使用时一
定要事先做好水泥相容性试验。而且脂肪族 系减水剂的腐蚀性较强，会引起
设备管理的损害从而增强了维修的成 本，因此虽然其成本相对较低，但我厂
也只是在冬季萘系泵送剂出现 结晶情况后才会更换脂肪族类母液生产。
二、聚羧酸系泵送剂
聚羧酸系减水剂是最新一代高效减水剂，其成分大多具有梳型结 构，有
些还会附带极性阴离子活性基团如 -SQ-、-COO等，因此其减 水作用不仅依
赖电性相斥的原理，而且很大程度上得益于其梳形结构 的空间位阻。这使得
其减水作用得到了进一步的提高， 而且使混凝土 的坍落度经时损失也有了
很大程度的改善。
聚羧酸是目前外加剂市场上的主流产品，其减水效果好、坍落度 经时损
失小、无毒、无污染、受季节、温度影响小、与水泥相容性好、 脱模时间
短、混凝土表面光滑，而且复配工艺简单，是目前外加剂的 首选产品。美中
不足的是聚羧酸系外加剂对混凝土材料的质量要求较 高，当砂石中的含泥量
较高时，其减水效果会大打折扣，有时也会出 现拌制的混凝土过度黏稠，以
致很难倒出搅拌机，这种现象我们常称 为“扒底”。
顺应技术的发展我厂引进聚羧酸母液，并且通过我们反复的试验， 复配
出了两种性价比较高的聚羧酸泵送剂。
参考配比如下：（每吨泵送剂各组分的千克数）
组分 种类丄V
.母液
普钠 木钠 水 总价 售价
1^ A
J-1
500 10 50 272 4200 5500
J-2 250 10 20 582 2100 3000
J-1固含量20%以上，主要适用于 C45 C50 C55 C60
等强度较 高的混
凝土的生产，当其掺量为 2%时混凝土减水率可以达到 35%以 上。J-2固含
量10%以上,主要适用于C40及以下标号混凝土的生产， 当其掺量为1%寸，
其混凝土减水率可以达到25%以上。目前我厂的五 家混凝土搅拌站使用的大
多是 J-2泵送剂，主要用于配制C25 C30 C35混凝土，其掺量范围大致
0.6%-1.5%
之间，根据所需的减水率及 原材料的性能来确定最终掺量。上述
两种聚羧酸泵送剂对原材料的适 应性较好，在配制高标号混凝土时也可以克
服“扒底”的问题，冬季 也没有结晶现象，长期存放后不会出现沉淀，根据
经验存放时间在一 年内不会影响减水效果。
三、总结
萘系和脂肪族减水剂成本较低、减水效果适中在外加剂市场上使 用时间
久，目前仍占据较大的市场份额。萘系泵送剂采用低浓母液进 行配制时冬季
容易结晶，从而影响了其在低温下的使用。脂肪族类外 加剂由于具有较高的
腐蚀性，因此限制了它的使用。聚羧酸泵送剂作 为新一代的外加剂产品，通
过适当的复配克服其自身的不足后， 以其 优异的性能逐渐赢得了市场的认
可。 随着技术的革新，其生产成本也 将进一步的降低，未来必将成为市场
上最主流的外加剂。
混凝土外加剂合成技术、复配技术的工程应用
商品混凝⼟、⼯程混凝⼟、预制件混凝⼟等，现已⼤量使⽤外加剂。
怎样经济、⾼效的使⽤外加剂，不单是节能、低成本的经济问题，也是⼀个技术问题。
同时是我国外加剂今后发展的导向问题。
因我国外加剂市场资源相对充沛，买⽅在市场中占据主导地位，外加剂的性能受买⽅技术要求的⽀配。
外加剂的技术发展必然会受到影响，怎样科学、合理的使⽤外加剂，使其发挥应有的作⽤，现对外加剂⽣产——⼯程应⽤，作⼀些浅析。
⼀、外加剂应⽤现状，按市场使⽤⽬的来分 1、以满⾜商砼运输、泵送为⽬的的外加剂。
这类外加剂主要表现为掺量低(萘系减⽔剂及复配品)掺量在1％⼀1.5％(液体)左右。
其特点是相对减⽔率较低，但缓凝保塑效果较好。
购⽅使⽤这样的外加剂⼀股给的⽔灰⽐都较⼤，或所⽤⽔泥蓄⽔量较低。
其购价也较低。
⽔泥⽤量及混凝⼟集料成本较⾼。
与不掺外加剂的空⽩混凝⼟相⽐(同塌落度)增强不⼤。
2、以满⾜商砼要求，有减⽔要求的外加剂。
这类外加剂掺量(液体)⼀般在2—2.5％，购⽅所使⽤的⽔泥蓄⽔量较⼤，或品种较多。
商砼集料价位适中，可选⽤⼀部分质差价低的材料。
商砼强度与空⽩(相同塌落度)相⽐有所增强。
3、以满⾜市场需求，供应⾼强混凝⼟和特种混凝⼟为使⽤⽬的的外加剂。
这类外加剂掺量⼀般为2.5～3％(不含抗渗、抗磨、抗冻等其它功能)，这类外加剂⽔灰⽐较低，购⽅对沙、⽯含泥量、细度、粒径、⽯粉含量、吸⽔等都有要求。
同时对外加剂的减⽔率和易性、泌⽔率、增强性、保塑性、商混外观等有⼀定要求。
这类外加剂具备了同强度要求下，调整、改变配合⽐，选择集料的可⾏性。
4、以满⾜特种⼯程需要的外加剂。
这类外加剂⼀般为多品种复合的外加剂或聚羧酸类减⽔剂，这类减⽔剂各项技术指标均能满⾜设计施⼯需要，可⽣产⾼质、耐久⾼强的混凝⼟。
综上所述，外加剂是按市场需求分类，在实际中，外加剂供应商不可能按照⾃⼰的标准来⽣产外加剂。
满⾜市场，按照市场需求⽣产、研究外加剂技术性能是外加剂⼚的主导发展⽅向。
混凝土外加剂配合比规格
混凝土外加剂配合比规格一、前言混凝土外加剂是用于改善混凝土性能的化学物质，它可以提高混凝土的强度、耐久性、流动性等。
正确选择和使用外加剂是保证混凝土工程质量的关键之一。
本文旨在提供一份混凝土外加剂配合比规格，以便工程师和技术人员在混凝土工程中正确选择和使用外加剂。
二、配合比的基本原则1. 混凝土配合比应根据施工条件、混凝土强度、耐久性、流动性等要求合理确定，以保证混凝土的力学性能和耐久性。
2. 在确定混凝土配合比时，应根据所用材料的物理、力学性能及混凝土强度等级和施工要求等因素进行综合考虑。
3. 混凝土配合比应符合国家有关标准的规定，并应经试验验证。
三、混凝土外加剂的种类及应用1. 减水剂：减水剂是一种能够降低混凝土水灰比并提高混凝土流动性的化学物质。
在施工中，减水剂可以降低混凝土的粘度，改善混凝土的可泵性和可振性，提高混凝土的强度和耐久性。
2. 增塑剂：增塑剂是一种能够提高混凝土流动性的化学物质。
在施工中，增塑剂可以提高混凝土的可泵性和可振性，使混凝土更易于浇筑、密实和成形。
3. 强化剂：强化剂是一种能够提高混凝土强度和耐久性的化学物质。
在施工中，强化剂可以提高混凝土的耐久性和抗裂性，使混凝土更具有抗震和抗风化的能力。
4. 其他外加剂：如防冻剂、膨胀剂、颜料等。
四、混凝土外加剂配合比规格1. 减水剂（1）适用范围：C15-C80的混凝土。
（2）掺量：0.2%-2.0%。
（3）掺入时间：应在混凝土搅拌前加入。
（4）注意事项：使用前应进行试验验证，避免与其他外加剂混用。
2. 增塑剂（1）适用范围：C15-C80的混凝土。
（2）掺量：0.2%-2.0%。
（3）掺入时间：应在混凝土搅拌前加入。
（4）注意事项：使用前应进行试验验证，避免与其他外加剂混用。
3. 强化剂（1）适用范围：C30-C80的混凝土。
（2）掺量：0.2%-2.0%。
（3）掺入时间：应在混凝土搅拌前加入。
（4）注意事项：使用前应进行试验验证，避免与其他外加剂混用。
复配技术
首先讲一讲混凝土外加剂.为了使混凝土达到吸水率、延长和缩短凝结时间、增强强度等指标需要参加另一种材料，这种材料就是外加剂。
外加剂掺加比例一般在根据要求的目的不同而不同。
为什么要进行复配.在外加剂刚问世是没有经过复配这道生产程序直接进入混凝土使用.后来随着社会时代的发展.一系列高难度.高施工要求的建筑结构也对混凝土这种不可缺少的材料提出了更高的要求.下面就是混凝土的发展历程.1、20世纪90年代初美国首选提出高性能混凝土（HPC）概念，是新型超塑化剂与混凝土材料科学相结合的成功范例。
2、1824年英I.Aspdin获得波特兰水泥专利，水泥混凝土得到了广泛的应用。
3、1962年日本服部健一首先将萘磺酸甲醛缩合物（n≈10）用于混凝土分散剂，1964年日本花王石碱公司作为产品销售。
4、1963年联邦德国研制面功三聚氰胺磺酸盐甲醛缩合物，同时出现了多环芳烃磺酸盐甲醛缩合的。
5、1966年日本首先应用高强混凝土，开始生产预应力混凝土桩柱。
6、1971~1973年，德国首选将超塑化剂研制成功流态混凝土，混凝土垂直泵送高度达到310m。
7、目前的发展方向是HPC及使用复合超塑化剂（CSP）的研究，实现HPC配合比全计算法设计和CSP配方设计。
二、混凝土外加剂发展方向1、高效减水剂：萘系及三聚氰胺系高效减水剂的改性、聚丙烯酸盐超塑化剂、聚丙烯酸接支共聚物超塑化剂、氨基磺酸盐超塑化剂、磺化酮醛缩聚物、木质素磺酸盐高效化、工业废料生产超塑化剂。
2、复合外加剂：低碱低掺量液体复合外加剂、复合超塑化剂及其配方设计、低碱低掺量液体复合防冻剂、微膨胀多功能防水剂、液体膨胀剂、液体速凝剂、超缓凝剂3、其它外加剂：减缩剂、碱骨料反应抑止剂、表面硬化剂、高效脱模剂三、混凝土外加剂的功能分类1、定义：《混凝土外加剂分类、命名与定义》GB8075-87，是在拌制混凝土过程中加入，用以改善混凝土性能的物质，掺量不大于水泥质量的5%（特殊情况除外）。
(优选)混凝土外加剂复配及应用培训教材
请大家休息
▪ 一、检 测
▪ 称水泥300g，水87g，（用量筒取水时应先标 定）外加剂按使用掺量或厂家推荐掺量称好后， 把水和外加剂充分搅拌均匀。
▪ 用标准湿度毛巾（棉质毛巾充分湿透后用中等 力拧干，不滴水滴为准），擦试净浆搅拌机拌 叉和水泥钵（手工搅拌时擦用具）。
▪ 放入水泥，开启搅拌机，空转15秒，开 始加水和外加剂混合液，用大于20秒小 于30秒时长加完。
▪ 减水率——在保持砼相同流动性（塌落度、扩展度）时， 加入外加剂后减少的用水量和不加外加剂时用水量的比、 称为减水率。
▪ 高效减水剂一般最大减水率在25—28%，聚羧酸系在 30%以上，但成本高应用较少。
▪ 掺 量——外加剂加入量与胶凝材料总量的比为 掺量，如：C×1.2%,C×2%等。
▪ 泵送剂(也有人称为外加剂)比重——液体的比重 一般用比重计（密度计）测，常值在1.1-1.2之 间。
▪ 胶凝材料越多，（砼成本增大）水灰比越小，用水量越 少，强度越高。反之，胶凝材料越少，水灰比越大，强 度越低，抗压用C5、C15、C25、C30等表示。
▪ 抗折强度，是指一定体积在折断时所用的力，抗折强度 和抗压强度成正比关系。和骨料直径成反比关系。
▪ 抓底（扒底）——砼在静置后重新铲起时 比较困难，费力称做抓底。
▪ 7、水泥的出厂时间、湿度对净浆流动度影响很大。 检测时可和已确认的产品做对比试验。
▪ 方 法：
▪ 称取 S 800g C 320g F 80g W 180g Y 8g(如业务单位有规定，以上配合比各项按业务 单位配合比进行)，放入直径150mm—200mm不 锈钢盆中，水和外加剂放在一起搅拌均匀备用， 砂、水泥、粉煤灰放在一起搅拌均匀备用。
▪ 外加剂合成技术——各种化工材料通过一定的温度、时 间、投料比等因素，化学合成的外加剂技术，该类技术 投资大，时间长约几个月可生产出产品。
混凝土外加剂的内掺与外掺

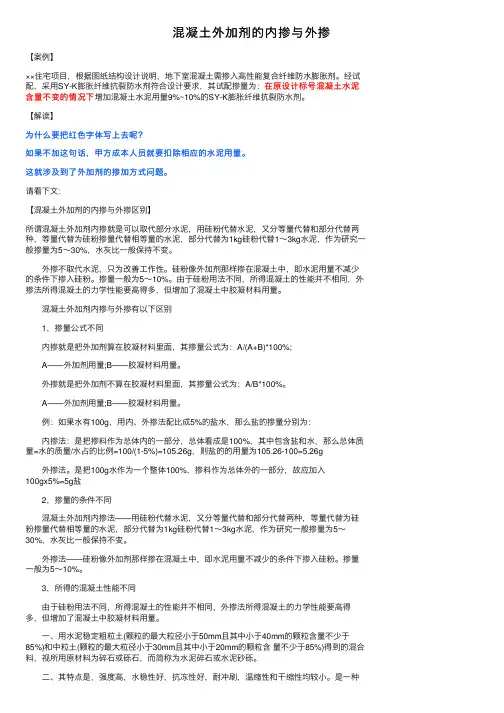

混凝⼟外加剂的内掺与外掺【案例】××住宅项⽬，根据图纸结构设计说明，地下室混凝⼟需掺⼊⾼性能复合纤维防⽔膨胀剂。
经试配，采⽤SY-K膨胀纤维抗裂防⽔剂符合设计要求，其试配掺量为：在原设计标号混凝⼟⽔泥含量不变的情况下增加混凝⼟⽔泥⽤量9%~10%的SY-K膨胀纤维抗裂防⽔剂。
【解读】为什么要把红⾊字体写上去呢？如果不加这句话，甲⽅成本⼈员就要扣除相应的⽔泥⽤量。
这就涉及到了外加剂的掺加⽅式问题。
请看下⽂：【混凝⼟外加剂的内掺与外掺区别】所谓混凝⼟外加剂内掺就是可以取代部分⽔泥，⽤硅粉代替⽔泥，⼜分等量代替和部分代替两种，等量代替为硅粉掺量代替相等量的⽔泥，部分代替为1kg硅粉代替1～3kg⽔泥，作为研究⼀般掺量为5～30%，⽔灰⽐⼀般保持不变。
外掺不取代⽔泥，只为改善⼯作性。
硅粉像外加剂那样掺在混凝⼟中，即⽔泥⽤量不减少的条件下掺⼊硅粉。
掺量⼀般为5～10%。
由于硅粉⽤法不同，所得混凝⼟的性能并不相同，外掺法所得混凝⼟的⼒学性能要⾼得多，但增加了混凝⼟中胶凝材料⽤量。
混凝⼟外加剂内掺与外掺有以下区别 1，掺量公式不同 内掺就是把外加剂算在胶凝材料⾥⾯，其掺量公式为：A/(A+B)*100%; A——外加剂⽤量;B——胶凝材料⽤量。
外掺就是把外加剂不算在胶凝材料⾥⾯，其掺量公式为：A/B*100%。
A——外加剂⽤量;B——胶凝材料⽤量。
例：如果⽔有100g，⽤内、外掺法配⽐成5%的盐⽔，那么盐的掺量分别为： 内掺法：是把掺料作为总体内的⼀部分，总体看成是100%，其中包含盐和⽔，那么总体质量=⽔的质量/⽔占的⽐例=100/(1-5%)=105.26g，则盐的的⽤量为105.26-100=5.26g 外掺法。
是把100g⽔作为⼀个整体100%，掺料作为总体外的⼀部分，故应加⼊100gx5%=5g盐 2，掺量的条件不同 混凝⼟外加剂内掺法——⽤硅粉代替⽔泥，⼜分等量代替和部分代替两种，等量代替为硅粉掺量代替相等量的⽔泥，部分代替为1kg硅粉代替1～3kg⽔泥，作为研究⼀般掺量为5～30%，⽔灰⽐⼀般保持不变。
混凝土中添加复合增效剂的应用技术
混凝土中添加复合增效剂的应用技术一、引言混凝土是一种广泛使用的建筑材料，具有优异的力学性能和耐久性能。
然而，在实际应用中，混凝土的性能常常受到很多因素的影响，如气候条件、施工工艺、材料质量等。
为了提高混凝土的性能，人们采用了很多方法，其中添加复合增效剂是一种有效的方法。
本文将详细介绍混凝土中添加复合增效剂的应用技术。
二、复合增效剂的概念与分类复合增效剂是指由多种单一功能增效剂组合而成的一种新型混凝土添加剂。
复合增效剂可以同时改善混凝土的多种性能，如增加强度、提高耐久性、改善抗裂性能、促进早强等。
根据其不同的功能，复合增效剂可以分为以下几种：1. 强度型复合增效剂强度型复合增效剂是指能够提高混凝土强度的复合添加剂。
这种添加剂能够加速水泥水化反应，从而促进混凝土的早期强度发展。
2. 耐久型复合增效剂耐久型复合增效剂是指能够提高混凝土耐久性的复合添加剂。
这种添加剂能够改善混凝土的抗渗性、抗冻性、抗碱性和耐久性等。
3. 抗裂型复合增效剂抗裂型复合增效剂是指能够提高混凝土抗裂性的复合添加剂。
这种添加剂能够改善混凝土的抗徐变性和抗裂性，从而减少混凝土的开裂倾向。
4. 早强型复合增效剂早强型复合增效剂是指能够提高混凝土早期强度的复合添加剂。
这种添加剂能够加速水泥水化反应，从而促进混凝土的早期强度发展。
三、复合增效剂的作用机理复合增效剂的作用机理主要包括以下几个方面：1. 加速水泥水化反应复合增效剂能够引起水泥颗粒的活化，加速水泥水化反应。
这种反应能够释放出大量的热量和水化产物，从而促进混凝土的早期强度发展。
2. 改善混凝土骨料间的结合性能复合增效剂能够改善混凝土中水泥砂浆与骨料之间的结合性能，从而提高混凝土的强度和耐久性。
3. 减少混凝土的孔隙率复合增效剂能够减少混凝土的孔隙率，从而提高混凝土的密实性和耐久性。
4. 改善混凝土的流动性复合增效剂能够改善混凝土的流动性，从而提高混凝土的施工性能和工作性能。
四、复合增效剂的应用技术1. 选用合适的复合增效剂在选择复合增效剂时，需要考虑混凝土的使用条件、性能要求和材料特性等因素。
史无前例的外加剂复配技术贴
史⽆前例的外加剂复配技术贴想要活下来，必须在复配下功夫！⼀般混凝⼟公司在混凝⼟降低成本空间有以下三⽅⾯潜⼒：搅拌站所⽤的外加剂，⼀般是对外采购的。
⽣产能⼒40-50万⽅/年的混凝⼟搅拌站，每年化学外加剂的费⽤⼤约是600万元，⼀般化学外加剂产品的利润率为35%左右，如果混凝⼟搅拌站建⽴外加剂车间，⾃⼰配制化学外加剂，每年即可增加200万元以上的净利，每⽅混凝⼟约可降低成本4元左右。
如果在混凝⼟搅拌站内建⽴化学外加剂车间，根据其⽔泥、掺合料、砂、⽯状况，量⾝定做最合适、最经济的化学外加剂，这样通过化学外加剂提⾼和稳定混凝⼟品质，同时降低外加剂的成本。
掌握各种外加剂的复配技术是现今各个商混公司、搅拌站在“吃⽼本”越来越⼒不从⼼的情况下的存活⽅式，也是未来竞争的⽅向！复配泵送剂配制原则：具有⼀定的减⽔率、坍落度保持性能、较低的压⼒泌⽔和⼀定的引⽓性能。
即：减⽔、保塑、保⽔、引⽓。
基本组成：减⽔组分+缓凝组分+引⽓组分+其它助剂。
减⽔组分包括：⽊质素类、萘系⾼效减⽔剂、磺化三聚氰胺⾼效减⽔剂、氨基磺酸盐⾼效减⽔剂、脂肪族⾼效减⽔剂等。
缓凝组分：⽊质素类、糖类、磷酸盐、酒⽯酸盐、葡萄糖酸盐、柠檬酸及其盐类、纤维素及其衍⽣物等。
保⽔组分：各种减⽔剂、纤维素及其衍⽣物等。
引⽓组分：⽂沙树脂（松⾹皂类）、烷基磺酸盐、烷基苯磺酸盐、⽊质素类等。
减⽔组分作⽤：在⼀定⽔胶⽐情况下，保证混凝⼟的⼯作性满⾜施⼯⼯艺要求。
针对不同⽔泥和掺和料采⽤与之相适应的减⽔组分，且⽤量要⾜够。
缓凝组分作⽤：控制坍落度损失和混凝⼟凝结时间，确保运输泵送的正常进⾏。
使⽤不同的原材料和不同的配合⽐时，要采⽤适当的缓凝组分，并且使⽤量恰当，避免出现⽔泥适应性和凝结时间异常的问题。
与减⽔组分共同使⽤时，减⽔率提⾼。
保⽔组分作⽤：根据混凝⼟试拌情况，调整保⽔组分的品种和⽤量，保证混凝⼟和易性满⾜要求。
萘系减⽔剂和葡萄糖酸钠共同使⽤时，减⽔率提⾼⽐较显著。
混凝土外加剂配方手册
混凝土外加剂配方手册一、前言混凝土外加剂是指在混凝土制备过程中添加的一种或多种化学物质，它们可以改善混凝土的性能和加工特性。
本配方手册旨在提供一些常见混凝土外加剂的配方和使用指南，以帮助工程师和施工人员在混凝土施工过程中选择合适的外加剂，从而提高混凝土的耐久性、强度和工作性。
二、常见混凝土外加剂1. 减水剂减水剂是一种常用的混凝土外加剂，它可以减少混凝土的水灰比，使混凝土更易于加工和浇筑。
常见的减水剂有脂肪醇减水剂、磷酸盐减水剂和蓖麻油酸盐减水剂。
以下是一种常见的减水剂配方：- 脂肪醇减水剂：按照混凝土设计强度和要求的减水率添加适量的脂肪醇减水剂。
2. 高效减水剂高效减水剂是一种减水剂的改进型，它可以在保持混凝土流动性的同时，进一步降低水灰比，提高混凝土强度和耐久性。
常见的高效减水剂有萘磺酸型高效减水剂和醇醚型高效减水剂。
以下是一种常见的高效减水剂配方：- 萘磺酸型高效减水剂：按照混凝土设计强度和要求的减水率添加适量的萘磺酸型高效减水剂。
3. 缓凝剂缓凝剂是一种可延缓混凝土凝结时间的外加剂，常用于大体积混凝土、远程输送混凝土和高温环境下的施工。
常见的缓凝剂有磷酸盐缓凝剂和有机酸盐缓凝剂。
以下是一种常见的缓凝剂配方：- 磷酸盐缓凝剂：按照混凝土设计强度和要求的延迟时间添加适量的磷酸盐缓凝剂。
4. 强度增强剂强度增强剂是一种能够提高混凝土强度和耐久性的外加剂，常用于特殊混凝土结构和要求较高的工程。
常见的强度增强剂有硅酸盐类强度增强剂和聚合物改性剂。
以下是一种常见的强度增强剂配方：- 硅酸盐类强度增强剂：按照混凝土设计强度和要求的强度提高率添加适量的硅酸盐类强度增强剂。
5. 防水剂防水剂是一种能够提高混凝土抗渗性能的外加剂，常用于地下结构和水池等特殊工程。
常见的防水剂有硅酸盐防水剂和有机硅防水剂。
以下是一种常见的防水剂配方：- 硅酸盐防水剂：按照混凝土设计强度和要求的抗渗性能添加适量的硅酸盐防水剂。
三、配方使用指南1. 在选择和使用混凝土外加剂时，应根据具体工程要求和混凝土设计配合比进行调整。
混凝土外加剂配制技术
混凝土外加剂配制技术混凝土外加剂配制技术是指在混凝土制备过程中，添加各种外加剂来改善混凝土的性能和工程品质的一种技术。
外加剂主要包括粉煤灰、矿渣粉、硅灰、氧化钛粉、微硅粉等，它们可以通过改变混凝土的物理性质和化学反应来改变混凝土的性能。
首先，要选择适当的外加剂类型，并且确定添加剂的用量。
外加剂的类型应该根据实际需要来选择，例如，如果需要增加混凝土的强度，就可以选择矿渣粉作为外加剂。
添加剂的用量应根据混凝土的配制目的和设计要求来确定，过量使用可能会导致质量问题。
其次，要注意外加剂和水泥的配制比例。
外加剂和水泥的比例应该合理，过多或过少都会影响混凝土的性能。
一般来说，添加剂的用量应控制在水泥用量的2%～5%范围内。
第三，要注意外加剂的混合顺序。
在混凝土配制过程中，外加剂一般应该在水泥、骨料和水混合之前进行预混合，以确保外加剂能够充分分散在混凝土中，并达到预期的效果。
第四，要合理控制水灰比。
水灰比是指混凝土中水的质量与水泥质量之比。
水灰比的大小直接影响混凝土的工作性能、强度和耐久性。
外加剂的使用可以降低水灰比，提高混凝土的性能。
第五，要加强对外加剂的性能测试与监测。
在选择和使用外加剂之前，应该对其性能进行一系列的物理和化学测试，以确保其质量稳定性和可靠性。
在混凝土配制过程中，还要对外加剂进行监测，以确保其使用效果达到预期。
最后，要注意外加剂唯一性及相容性。
不同类型的外加剂可能具有不同的化学成分和物理性质，因此，在使用时应注意其唯一性和相容性，以免因相互作用引起质量问题或性能下降。
总之，混凝土外加剂配制技术对于保证混凝土性能与质量十分关键。
通过合理选择外加剂类型和用量、控制水灰比、注意混合顺序并加强质量监测，可以提高混凝土的工程品质，满足不同工程的需求。
外加剂复配材料特点分析
请大家休息
糖钙减水剂同时具有减水作用，减水率在5—7%左右， 属非引气型，掺量范围在0。0—0。3%。可以与减水剂、 引气剂等复合使用。除了延长混凝土的凝结时间外，还能 抑制坍落度损失。糖钙减水剂掺量较小，价格便宜，在改 进生产工艺后水溶性提高，沉淀减少。 糖钙减水剂和木钙减水剂一样，在使用硬石膏及氟石膏 为调凝剂时会发生假凝现象，以及程度不同的坍落度损失。 这主要是因为糖钙降低了石膏的溶解度，促使了铝酸三钙 的急速水化而假凝，即使达不到假凝程度也会大大降低浆 体的流动性，造成坍落度损失。
外加剂复配材料特点分析
缓 凝 剂
糖类及碳水化合物 多元醇及其衍生物 羟基羧酸盐类 无机盐类
葡 萄 糖
糖
蔗
密
糖
乙 糖 酸 钙
多 元 醇
胺 类 衍 生 物
纤 维 素 类
葡 萄 糖 酸 钠
洒 石 酸
柠 檬 酸
水 杨 酸
乳
磷 酸
酸
盐
亚 硫 酸 盐
硼 酸 盐
硫 酸 亚 铁
锌
盐
其 它 硫 酸 盐
松香热聚物及松香皂 引气品种对降强影响
内保持塑性，以便于浇筑成型或是延缓水化放热速率，减少
因集中放热产生的温度应力造成混凝土的结构裂缝。
在流化混凝土中，缓凝剂可用来克服高效减水剂的坍落度损 失，保证商品混凝土的施工质量。随着混凝土质量的提高以
及高性能混凝土的问世，商品混凝土使用范围的不断扩大，
缓凝减水剂及缓凝高效减水剂得到了日益广泛的应用。
阴离子型
引 气 剂
烷基苯磺酸钠 脂肪醇硫酸钠
脂肪醇酸钠
小于
烷基苯酚聚氧二烯醚
自然物
三帖皂苷ቤተ መጻሕፍቲ ባይዱ
