动态无功补偿装置原理

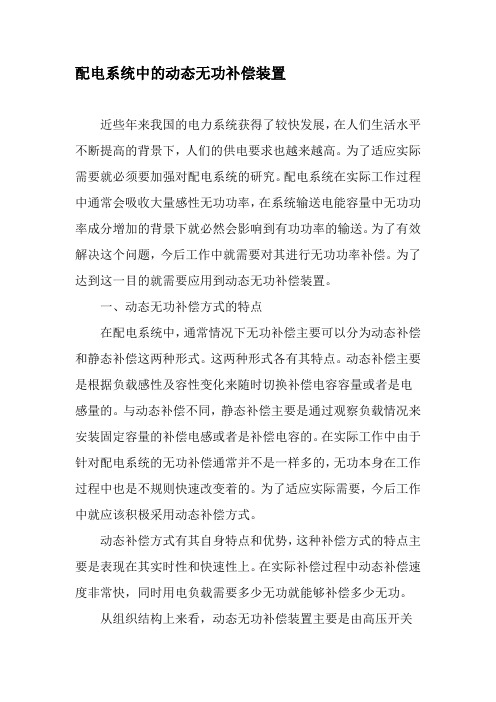

动态无功补偿装置的原理是利用电力电子技术和控制技术，通过适当的调节桥式电路交流侧输出电压相对系统电压的相位和幅值，迅速吸收或发出满足要求的无功电流，实现快速动态无功补偿。

具体来说，SVG动态无功补偿装置将自换相桥式电路通过电抗器或变压器

并联在电网上，通过可关断大功率电力电子器件IGBT将直流侧电压转换成

交流侧与电网同频率的输出电压，实现无功能量的交换，补偿基波无功。此外，SVG动态无功补偿装置还可以根据系统情况，进行主动式跟踪补偿。

另一种常见的动态无功补偿装置是调压式动态无功补偿装置，其原理是在普通的电容器组前面增加一台电压调节器，利用电压调节器来改变电容器端部输出电压。根据Q=2πfCU2改变电容器端电压来调节无功输出，从而改变

无功输出容量来调节系统功率因数。该装置为分级补偿方式，容易产生过补、欠补。由于调压变压器的分接头开关为机械动作过程，响应时间慢，虽能及时跟踪系统无功变化和电压闪变，但跟踪和补偿效果稍差。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
