➢标称值应尽量相同,若无标称值相同的电位器,可以用阻
值相近的替代,但标称阻值不能超过要求阻值的±20%。
➢额定功率用尽量相同,若无功率相同的电位器,可以用功
率大的电位器替代,一般不允许用小功率的电位器替代大
功率电位器。
➢阻值变化特性应相同,若无阻值变化特性相同的电位器,
在要求不高的情况下,可用直线式电位器替代其他类型的
万用表拨至RX1KΩ档,让光线照射光敏电阻器 的受光面,再将红、黑表笔分别接触光敏电阻器 两个电极,然后再刻度盘上查看测得亮阻的大小。 若亮阻小于10KΩ,说明光敏电阻器正常。 若亮阻为无穷大,说明光敏电阻器开路损坏。 若暗阻大于10KΩ,通常是光敏电阻器性能变差。
一、光敏电阻器
应用:标识灯电路。
➢开关型:有一个转折温度,又称居里点温度(一般为 120℃左右),当温度低于居里点温度时,阻值较小, 并且温度变化时阻值基本不变(相当于一个闭合的开
关),一旦温度超过居里点温度,其阻值会急剧增大
(相当于开关断开)。常用于开机瞬间接通而后又马上 断开的电路。
二、热敏电阻器 2、应用:一般用在与温度有关的电路中。 ➢应用一(NTC的应用):
测量结果分析:
2.1固定电阻器
七、种类
2.1固定电阻器
八、电阻器型号命名方法 国产电阻器的型号由四部分组成(不适合敏感电阻器的
命名) ➢第一部分用字母表示原件的主称; ➢第二部分用字母表示电阻体的制作材料; ➢第三部分用数字或字母表示元件的类型; ➢第四部分用数字表示序号。
2.1固定电阻器
2.2电位器
时,阻值也会随之变化,通常光线越强阻值越小。
根据光的敏感性不同,光敏电阻器可分为可见光光敏电阻器、红
外光光敏电阻器和紫外光光敏电阻器。
1、应用举例 ➢应用一
实验演示
➢应用二
一、光敏电阻器 2、主要参数
一、光敏电阻器 3、检测 第一步:测量暗阻。 万用表拨至RX10KΩ档,用黑布或纸将光敏电阻 器的受光面遮住,再将红、黑表笔分别接触光敏 电阻器两个电极,然后再刻度盘上查看测得暗阻 的大小。 若暗阻大于100KΩ,说明光敏电阻器正常。 若暗阻为0,说明光敏电阻器短路损坏。 若暗阻小于100KΩ,通常是光敏电阻器性能变差。 第二步:测量亮阻。
系列标称值,该标称值分E-24、E-12和E-6三个系列。 电阻器的标称阻值系列表
国家标准规定,生产某系列的电阻器,其标称阻值应 等于该系列中标称值的10n(n为正整数)倍。
2.1固定电阻器
四、额定功率 额定功率是指在一定的条件下长期使用允许承受的最
大功率。电阻器额定功率越大,允许流过的电流越大。 固定电阻器的额定功率也要按照国家标准进行标注,
➢标注“201”,表示标称电压为20X101=200V, ➢标注“200”,表示标称电压为20X100=20V, 在选用压敏电阻器标称电压时,计算公式为
U1mA2.2UAC U1mA 表示标称 UAC 表 电示 压加 ,到压 端 敏 的 电 交 阻 流 器 电 两 压有效值。
例如:要将 阻 一 器 2个 2接 V的 0压交 敏流 电电压时, 应选标称 U1m电 A2.2压 UAC 在 2.222V048V左 4 右的压敏电阻器。
第二章 电阻器
2.1固定电阻器 2.2电位器 2.3敏感电阻器
2.1 固定电阻器
一、基础知识 固定电阻器是一种阻值不变的电阻器。
实验演示 二、功能
固定电阻器的功能主要是降压、限流和分流、分压。 ➢降压限流
➢分流
➢分压
常见电阻图示:
1、直标法:是指用文字符号(数字和字母)在电阻器上标注处阻值和误 差的方法。
它是将湿度转换成电信号的换能器件。当湿度变化时其阻值 也会随之变化。
根据感湿层材料和配方不同可分为“正电阻湿度特性” (阻值随湿度增大而增大)和“负电阻湿度特性”(阻值随 湿度增大而减小。)
四、湿敏电阻器 1、应用:可以用来作传感器检测环境湿度大小。
图中R2是一个正电阻湿度特性的湿敏电阻器,将它放置 在需要检测湿度的环境中。
电位器。
➢在满足上面三点要求外,应尽量选择外型和体积相同的电
位器。
2.3 敏感电阻器
敏感电阻器是指阻值随某些外界条件改变而变化的电阻器。
常见的敏感电阻器有:光敏电阻器、热敏电阻器、压敏 电阻器、力敏电阻器、气敏电阻器和磁敏电阻器。
一、光敏电阻器
光敏电阻器是一种对光线敏感的电阻器,当照射的光线强弱变化
➢先测量电位器两个固定端之间的阻值,正常测量值应与标称
值一致。
➢然后再测量一个固定端与滑动端之间的阻值,同时旋转转轴,
正常测量值应在0至标称值范围内变化。
电位器检测分两步,只有每步正常才能说明电位器正常。
六、选用
2.2电位器
在选用电位器时,主要考虑标称值、额定功率和阻值
变化特性应与电路要求一致。
退耦电路、滤波电路:对阻值变化没有严格要求,任何类 电阻器都适用。 e.根据电路板大小选用电阻。
用举例
2.1固定电阻器
六、检测 固定电阻器常见故障有开路、短路和变值。检测固定电阻
器使用万用表的欧姆档。 在检测时,先识读出电阻器上的标称值,然后选用合适的
档位并进行欧姆校零,再进行测量。 举例:测量一只标称值为2KΩ的色环电阻。
其标称系列有1/8W、1/4W、1/2W、1W、2W、5W和10W 等。
小电流电路一般采用功率为1/8W~1/2W的电阻器,而 大电流电路中常采用1W以上的电阻器。
2.1固定电阻器
四、额定功率 电阻器额定功率识别方法有: ➢方法一:
➢方法二:
2.1固定电阻器
四、额定功率 电阻器额定功率识别方法有: ➢方法三:
2.1固定电阻器
五、选用 c.要首选通用型电阻器:
通用型电阻器种类较多、规格齐全、生产批量大,且
阻值范围、外观形状、体积大小都有挑选的余的,便于采 购、维修。 d.根据电路特点选用: 高频电路:分布参数越小越好,应选用金属膜电阻、金属 氧化膜电阻等高频电阻。 低频电路:绕线电阻、碳膜电阻都适用。
功率放大电路、偏置电路、取样电路:电路对稳定性要求 比较高,应选温度系数小的电阻器。
电位器是一种阻值可以通过调节而变化的电阻器,又 称可变电阻器。
实验演示
2.2电位器
一、结构与原理
电位器有A、C、B三个引出极,在A、B极之间连接着一段电阻体,该电 阻体的阻值用RAB表示,对于一个电位器,RAB的值是固定不变的,该值为电 位器的标称阻值,C极连接一个导体滑动片,该滑动片与电阻体接触,A极与C 极 之 间 电 阻 体 的 阻 值 用 RAC 表 示 , B 极 与 C 极 之 间 电 阻 体 的 阻 值 用 RBC 表 示 , RAC+RBC=RAB。
➢应用二
三、种类 ➢普通电位器
2.2电位器
➢微调电位器
➢带开wk.baidu.com电位器
➢多联电位器
2.2电位器
四、主要参数:标称阻值、额定功率、阻值变化特性 ➢标称阻值
➢额定功率
2.2电位器
四、主要参数:标称阻值、额定功率、阻值变化特性 ➢阻值变化特性
五、检测
2.2电位器
电位器检测使用万用表的欧姆档。在检测时,
白天,光照射在光敏电阻器RG上,RG呈低阻状态, 晶体管V2的基极电位下降,因此V2截止,V3和V4都 截止,灯HL不亮。 晚上,光敏电阻器RG无光照射时呈高阻状态,相当于 开路。
V1和V2够成的多谐振荡器工作,V3和V4都导通,灯 HL被点亮。
截止
截导止通 截导止通
二、热敏电阻器
热敏电阻器是一种对温度敏感的电阻器,它一般由半导
➢应用二(PTC的应用):
二、热敏电阻器 3、检测:常温检测和改变温度检测
二、热敏电阻器 应用——过流保护电路:
RT是负温度系数的热敏电阻。 电源接通时,热敏电阻RT的阻值较大,抑制冲击电流。 随着时间的延长,热敏电阻自身发热而阻值降低,从 而实现对负载正常供电。 这种过流保护电路,主要用于防止电源接通时电流过 大而损伤元器件。
当转轴逆时针旋转时,滑动片往B极滑动,RBC减小,RAC增大;当转轴 顺时针旋转时,滑动片往A极滑动,RBC增大,RAC减小;当滑动片移到A极时,
RAC=0,而RBC=RAB。
2.2电位器
二、应用 电位器与固定电阻器一样,都具有降压、限流和分流的功能,由于电位器
具有阻值可调节性,所以可随时调节阻值来改变降压、限流和分流的程度。 ➢应用一
➢漏电流:又称等待电流,是指在压敏电阻器两端加75%标称电压时通 过的直流电流。压敏电阻器的漏电流通常小于50μA。 ➢通流量:又称通流容量,是指压敏电阻器在短时间内(几微秒~几毫 秒)允许流过的最大电流。
三、压敏电阻器 3、检测
四、湿敏电阻器 是一种对湿度敏感的电阻器,能在各种湿度环境中使用,
三、压敏电阻器 是一种对电压敏感的特殊电阻器。
➢当两端电压低于标称电压时,其阻值接近无穷大; ➢当两端电压超过标称电压值时,阻值急剧变小; ➢如果两端电压回落至标称电压值以下时。其阻值又接近无穷大。
1、应用
三、压敏电阻器 2、主要参数:有标称电压、漏电流和通电流。 ➢标称电压:标称电压又称压敏电压、击穿电压或阈值电压,它是指压 敏电阻器通过1mA直流电流时两端的电压值。当加到压敏电阻器两端 电压超过标称电压时,阻值会急剧减小。压敏电阻器的标称电压可在 10~9000V范围选择。有些压敏电阻器会标出标称电压值。
体材料构成,当温度变化时,阻值也会随之变化。
1、种类:通常分为负温度系数热敏电阻器(NTC)和正温 度系数热敏电阻器(PTC)。 ➢NTC:其阻值随温度升高而减小。温度每升高1℃,阻值 会减小1%~6%,减小程度视不同型号而定。它广泛用于温 度补偿和温度自动控制电路。
➢PTC:其阻值随温度升高而增大。 ➢缓慢型:温度每升高1℃,阻值增大0.5%~8%。常用 于温度补偿电路。
2.1 固定电阻器

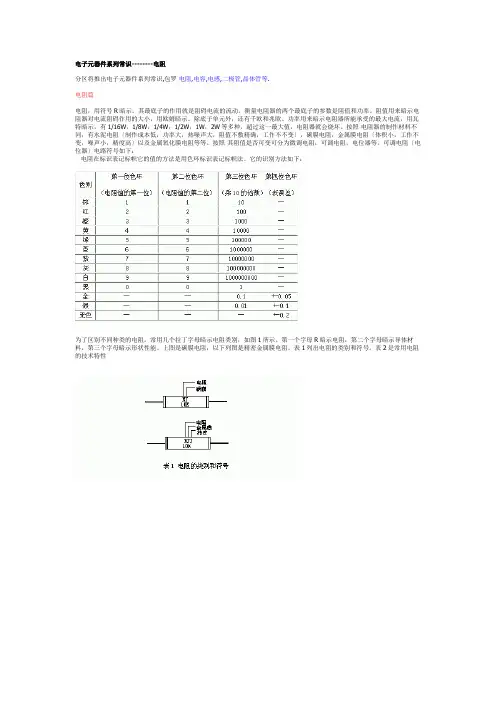

2、色环法:是指在电阻器上标注不同颜色圆环来表示阻值和误差的方法。
色环电阻器阻值与误差的识读:四环电阻器和五环电阻器
色环电阻器阻值与误差的识读:四环电阻器和五环电阻器
色环电阻第一环如何确定:
a.四环电阻: 因表示误差的色环只有金色或银色,色环中的金色或银色环 一定是第四环。
当闭合开关S后,流过R1的电流分作两路:一路经R2流 到电源负极,另一路流过电流表回到电源负极。
若检测到湿度较低,R2的阻值小,分流掉的电流大,流 过电流表的电流小,表针偏转角度小,表示湿度低;
若湿度很大,R2的阻值变大,分流掉的电流小,流过 电流表的电流增大,表针偏转角度大,表示湿度大。
四、湿敏电阻器 2、检测:正常条件下测量、改变湿度测量。
b.五环电阻: (1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们
读出的阻值超过这个范围,可能是第一环选错了。
(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、 蓝、绿、红、棕。如里靠近电阻器端头的色环不是误差颜色, 则可确定为第一环。
2.1固定电阻器
3、标称阻值系列 为了生产、选购和使用方便,国家规定了电阻器阻值的
导截通止
导截通止
导截通止 充电 导截通止
四、湿敏电阻器 应用——婴儿尿床报警电路。
在婴儿没尿床时,湿敏电阻器两端的电阻值几乎为无穷大, 晶体管V1截止,V2导通,二极管VD和晶体管V3均截止, 语音集成电路IC因触发端(TR1)始终为低电平而不工作,扬声器 B不发声。 当婴儿尿床时,湿敏电阻器两端因尿液导电的电阻值变为很小, 晶体管V1导通,V2截止,电源电压经RP对电容C1充电。当C1充 电完成后,二极管VD和晶体管V3导通, V3发射极输出的高电平使IC受触发而工作,从IC的输出端输出语 音信号,经V4放大后,推动扬声器B发声。 调节RP的阻值,可改变婴儿尿床后报警动作的延迟时间,改变R3 的电阻值,可改变语音的声调。
2.1固定电阻器
五、选用 电阻器选用时,主要考虑电阻器的阻值、误差、额定
功率和极限电压。 a.正确选用电阻器的阻值和误差: 阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻 值差值越小越好。 误差选用:时间常数RC电路所需电阻器的误差尽量小。一 般可选5%以内。对退耦电路,反馈电路滤波电路负载电路 对误差要求不太高。可选10%-20%的电阻器。 b.注意电阻器的极限参数: 额定电压:当实际电压超过额定电压时,即便满足功率要 求,电阻器也会被击穿损坏。 额定功率:所选电阻器的额定功率应大于实际承受功率的 两倍以上,保证电阻器在电路中长期工作的可靠性。
