呼吸机波形分析
呼吸机波形分析-中文
Lower
Paw
cmH2O
Inflection Point
低位拐点代表大多数塌陷肺泡的开放点（肺复张）
ARDS的保护性肺通气建议PEEP应设置于地位拐点之上
流速容积（FV）曲线
Flow
(L/min)
Inspiration Expiration
Y轴表示流速，X轴表示容积
吸气支位于X轴上方并且其波形与流速时间波形一致
Expiratory flow doesn’t return to baseline
Normal
1
2
Time (sec)
3
4Leabharlann 56Start of next breath
-120
如果呼气相流速曲线在下次吸气前无法回到基线，则可能存在气体陷闭 (可见于肺气肿病人，吸呼时间比设置不当)
气道阻力变化
120 Pre-Bronchodilator
Time (sec)
VT
LITERS
气体陷闭或漏气
Loss of volume
Time (sec)
如果呼气支曲线未能回到基线，则可能存在气体陷闭或漏气（可见于 气管插管气囊漏气，呼吸机管路漏气，交通性气胸行胸腔置管引流后）
流速时间曲线
Pressure mode
流速波为斜波
120
Volume mode
气道阻力增加
VT
LITERS
呼气阻力增加: 气道痰栓 支气管痉挛 ……
吸气阻力增加： 气管插管变形 病人咬管 ……
Paw
cmH2O
随气道阻力的增加，PV曲线将变宽 其中呼气阻力的增加更为常见
顺应性改变
VT
LITERS
Increased Compliance
呼吸机波形分析 医学PPT课件
学习内容
理解基本的正常呼吸波形 正确识别异常的呼吸波形
曲线分类
流速-时间曲线(F-T curve) 压力-时间曲线(P-T curve) 容积-时间曲线(V-T curve) 压力-容积环(P-V loop) 压力-流速环(P-F loop) 流速-容积环(F-V loop)
流速-时间曲线(F-T curve)
流速-时间曲线的横轴代表时间(sec), 纵轴代 表流速(Flow=V'=LPM), 在横轴上部代表吸气 流速,横轴下部代表呼气流速.
←吸气流速 ←呼气流速
方波: 是呼吸机在整个吸气相所输送的气体流 量均是恒定的(设置值),故吸气开始即达到峰流 速, 直至吸气结束才降为0.
递减波: 是呼吸机在吸气开始时输送的气体流 量立即达到峰流速(设置值), 然后逐渐递减至0 (吸气结束),
呼吸机波形入门
内科ICU
前言
随着微理器和有关软件的发展, 现代呼吸机除 提供各种有关监测参数外, 同时能提供机械通 气时压力、流速和容积的变化曲线以及各种呼 吸环. 目的是根据各种不同呼吸波形曲线特征, 来指导调节呼吸机的通气参数, 如通气模式是 否合适、人机对抗、气道阻塞、呼吸回路有无 漏气、评估机械通气时效果、使用支气管扩张 剂的疗效和呼吸机与患者在通气过程中各自所 作之功等 ，所以想要更好的了解机械通气， 学习呼吸波形是必须的
吸气时间不足
指令通气过程中有自主呼吸
呼吸回路有泄漏
压力-时间曲线(P-T curve)
压力-时间曲线反映了气道压力(Paw)的逐步 变化, 纵轴为气道压力,单位是cmH2O , 横轴 是时间以秒(sec)为单位,
呼吸机完全控制患者呼吸
压力支持呼吸（压力触发）
A处吸气时间巳消逝, 但压力曲线始终未出现平台 说明呼吸回路有漏气或吸气流速不足
cpap呼吸波形

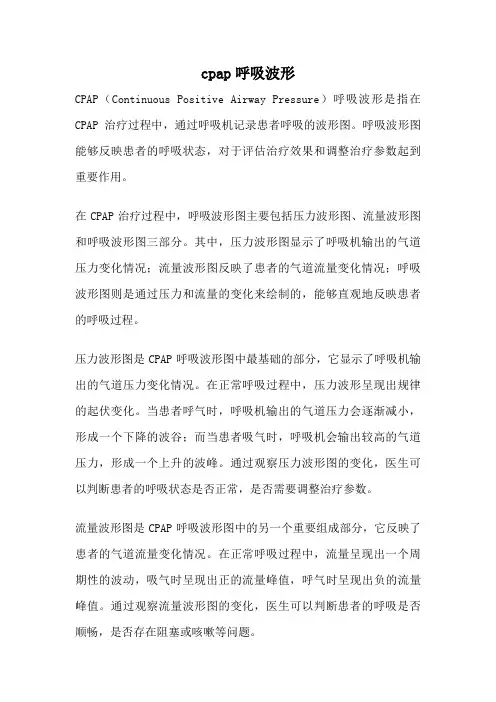

cpap呼吸波形CPAP（Continuous Positive Airway Pressure）呼吸波形是指在CPAP治疗过程中，通过呼吸机记录患者呼吸的波形图。
呼吸波形图能够反映患者的呼吸状态，对于评估治疗效果和调整治疗参数起到重要作用。
在CPAP治疗过程中，呼吸波形图主要包括压力波形图、流量波形图和呼吸波形图三部分。
其中，压力波形图显示了呼吸机输出的气道压力变化情况；流量波形图反映了患者的气道流量变化情况；呼吸波形图则是通过压力和流量的变化来绘制的，能够直观地反映患者的呼吸过程。
压力波形图是CPAP呼吸波形图中最基础的部分，它显示了呼吸机输出的气道压力变化情况。
在正常呼吸过程中，压力波形呈现出规律的起伏变化。
当患者呼气时，呼吸机输出的气道压力会逐渐减小，形成一个下降的波谷；而当患者吸气时，呼吸机会输出较高的气道压力，形成一个上升的波峰。
通过观察压力波形图的变化，医生可以判断患者的呼吸状态是否正常，是否需要调整治疗参数。
流量波形图是CPAP呼吸波形图中的另一个重要组成部分，它反映了患者的气道流量变化情况。
在正常呼吸过程中，流量呈现出一个周期性的波动，吸气时呈现出正的流量峰值，呼气时呈现出负的流量峰值。
通过观察流量波形图的变化，医生可以判断患者的呼吸是否顺畅，是否存在阻塞或咳嗽等问题。
呼吸波形图是CPAP呼吸波形图中最直观、最全面的部分，它通过压力和流量的变化来绘制，能够清晰地反映患者的呼吸过程。
呼吸波形图的形态和波动特点可以提供丰富的信息，对于评估治疗效果和调整治疗参数起到重要作用。
例如，当呼吸波形图出现异常的形态或波动特点时，可能意味着患者存在睡眠呼吸暂停、气道阻塞等问题，需要进一步调整治疗参数或采取其他治疗措施。
CPAP呼吸波形图是评估治疗效果和调整治疗参数的重要工具，通过观察压力、流量和呼吸波形的变化，可以判断患者的呼吸状态是否正常，是否需要调整治疗参数。
因此，在CPAP治疗中，医生和患者都应密切关注呼吸波形图的变化，及时调整治疗方案，以提高治疗效果，改善患者的呼吸质量。
呼吸机波形分析-ppt课件
Returned
flow 5L/min
Delivered flow 5L/min
Less flow returned 2L/min
Delivered flow 5L/min
3L/min No patient effort
无触发: 吸入端流速 = 呼出端流速
吸入端流速－呼出端流速> 触发灵敏度 --病人触发
呼气流速波形的临床应用
气体陷闭and auto-PEEP • （1）黄色为正常波形：呼气流速回到基线（下一次吸气之前） • （2）红色为异常波形：呼气流速未回到基线，表明存在气体陷闭和 auto-PEEP。呼气不完全、或呼气时间不足够、或呼气时气道不稳定 或陷闭，这种现象非常常见，尤其ELERATING
ACCELERATING
SINE
定容型通气的流速－时间曲线
2 流速 LPM 1 4 5 3
时间
吸气相
呼气相
图1 流速曲线（方波）-机械呼吸
定压型通气的流速－时间曲线
呼气流速波形的临床应用
气道阻塞 表现：呼气峰流速降低、呼气时间延长 常见原因：气道阻力增加（气管内黏液增加或分泌物聚集）
当压力下降至灵敏度时 呼吸机开始送气
当压力下降未达灵敏度 时，呼吸机不送气
压力 PEEP 0
Patient effort
Patient effort
触发灵敏度设置水平
流速触发
• 开放系统：吸气阀和呼气阀打开 • 呼气末，呼吸机提供一个低水平的连续气流（基础流速） 流量传感器 Base Flow 5L/min
呼吸机波形分析-
1 2 3
触发
流速-时间曲线
压力-时间曲线
触 发-辅助/控制通气(A/C)
呼吸机波形分析

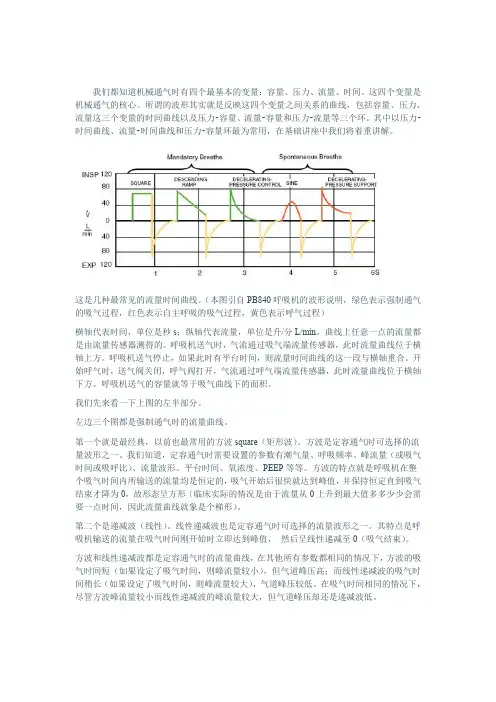

我们都知道机械通气时有四个最基本的变量：容量、压力、流量、时间。
这四个变量是机械通气的核心。
所谓的波形其实就是反映这四个变量之间关系的曲线，包括容量、压力、流量这三个变量的时间曲线以及压力-容量、流量-容量和压力-流量等三个环。
其中以压力-时间曲线、流量-时间曲线和压力-容量环最为常用，在基础讲座中我们将着重讲解。
这是几种最常见的流量时间曲线。
（本图引自PB840呼吸机的波形说明，绿色表示强制通气的吸气过程，红色表示自主呼吸的吸气过程，黄色表示呼气过程）横轴代表时间，单位是秒s；纵轴代表流量，单位是升/分L/min。
曲线上任意一点的流量都是由流量传感器测得的。
呼吸机送气时，气流通过吸气端流量传感器，此时流量曲线位于横轴上方。
呼吸机送气停止，如果此时有平台时间，则流量时间曲线的这一段与横轴重合。
开始呼气时，送气阀关闭，呼气阀打开，气流通过呼气端流量传感器，此时流量曲线位于横轴下方。
呼吸机送气的容量就等于吸气曲线下的面积。
我们先来看一下上图的左半部分。
左边三个图都是强制通气时的流量曲线。
第一个就是最经典，以前也最常用的方波square（矩形波）。
方波是定容通气时可选择的流量波形之一。
我们知道，定容通气时需要设置的参数有潮气量、呼吸频率、峰流量（或吸气时间或吸呼比）、流量波形、平台时间、氧浓度、PEEP等等。
方波的特点就是呼吸机在整个吸气时间内所输送的流量均是恒定的，吸气开始后很快就达到峰值，并保持恒定直到吸气结束才降为0，故形态呈方形（临床实际的情况是由于流量从0上升到最大值多多少少会需要一点时间，因此流量曲线就象是个梯形）。
第二个是递减波（线性）。
线性递减波也是定容通气时可选择的流量波形之一。
其特点是呼吸机输送的流量在吸气时间刚开始时立即达到峰值，然后呈线性递减至0（吸气结束）。
方波和线性递减波都是定容通气时的流量曲线，在其他所有参数都相同的情况下，方波的吸气时间短（如果设定了吸气时间，则峰流量较小），但气道峰压高；而线性递减波的吸气时间稍长（如果设定了吸气时间，则峰流量较大），气道峰压较低。
呼吸机波形
平均气道压(mean Paw 或Pmean)
平均气道压(MAP)在正压通气时与肺泡充盈效果和心脏灌 注效果相关(即气体交换),在一定的时间间隔内计算N个压 力曲线下的区域面积而得, 直接受吸气时间影响. 气道峰 压, PEEP,吸/呼比和肺含水量均影响它的升降. 图中A-B为 吸气时间, B-C为呼气时间, PIP=吸气峰压,呼吸基线=0或 PEEP. 一般平均气道压=10-375pxH2O,不大于750pxH2O.
初步判断支气管情况和主动或被动呼气
图左侧图虚线反映气道阻力正常, 呼气峰流 速大,呼气时间稍短, 实线反映呼气阻力增加, 呼气峰流速稍小,呼气时延长. 右侧图虚线反映是病人的自然被动呼气, 而 实线反映了是患者主动用力呼气, 单纯从本 图较难判断它们之间差别和性质. 尚需结合 压力-时间曲线一起判断即可了解其性质.
PCV的压力-时间曲线(Fig.17)
虚线为VCV, 实线为PCV的压力曲线. 与VCV压力-时间曲线不同, PCV的气道压 力在吸气开始时从基线压力(0或PEEP) 增至预设水平呈平台样並保持恒定, 是 受预设压力上升时间控制. PCV的气体流量在预设吸气时间内均呈递减形. 在 呼气相, 压力下降和VCV一样回复至基线压力水平, 本图提示了在相同频率、 吸气时间、和潮气量情况下PCV的平台样压力比VCV吸气末平台压稍低. 呼吸 回路有泄漏时气道压将无法达到预置水平.
判断有无内源性呼气末正压(Auto-PEEP/PEEPi)的存在
图为三种不同的Auto-PEEP呼气流速波形 图12吸气流速选用方波,呼气流速波形在下一个吸气相开始之前呼气流速 突然回到0, 这是由于小气道在呼气时过早地关闭, 以致吸入的潮气量未完 全呼出,使部分气体阻滞在肺泡内产生正压而引起Auto-PEEP( PEEPi). 注意图 中的A,B和C, 其突然降至0时呼气流速高低不一, B最高,依次为A, C. 实测 Auto-PEEP压力大小也与波形相符合. Auto-PEEP在新生儿, 幼婴儿和45岁以上正常人平卧位时为3.0 cmH2O.呼气 时间设置不适当,反比通气, 肺部疾病(COPD)或肥胖者均可引起PEEPi. 临床上医源性PEEP= 所测PEEPi × 0.8. 如此即打开过早关闭的小气道而又不 增加肺容积.
(整理)呼吸机基本波形详解.
呼吸机基本波形详解流速测定流速通常在呼吸机环路（从进气口到呼气阀之间的管道）中测知，流量感应器根据设计类型不同而有些许差异，但大部分都可以测量一个较大的范围（-300—+150LPM），但会由于假呼吸运动、水气、呼吸道分泌物等而影响其准确性。
流速波有两个组成部分：吸气波和呼气波，它描述了流速大小、持续时间和机控呼吸下的流速释放方式（正压通气），或者病人自主呼吸下的流速大小，持续时间和流速需求。
我们先介绍机控呼吸的吸气波，然后是自主呼吸的，等掌握了基本原理，再来讨论呼气波形。
吸气流速波——机控呼吸图1是一个假设呼吸机给于恒定流速的一次机控呼吸的吸气流速波（方波），虚线部分是呼气波，我们会在后面介绍图1 吸气流速波——机控呼吸①呼吸机送气开始开始吸气取决于以下两点：1)到达了预设的呼吸周期时间，即“时间循环”2）病人吸气努力达到了触发辅助通气的阈值，通常是一个吸气负压或吸气流速增量，即“病人循环”。
前者常出现在控制呼吸模式，后者常出现于辅助呼吸模式②吸气峰流速在容控性呼吸机上，预设流速是很有必要的，流速设置也可以设置潮气量和吸气时间来间接得到。
假设设置了一个恒定流速的容控性呼吸机（如图一），峰流速就是设置值。
当流速不恒定，即流速波形是曲线波，流速在吸气时不同时间点上表现为不同的值。
此时中间流速或称平均流速通过下式计算：流速（LPM）=[潮气量（L）/时间（S）]X60③吸气末停止送气这个转换可能达到了预期的容量送气、流速、压力或吸气时间④吸气流速的持续时间常与吸气时间相应，容控呼吸机上，吸气时间常取决于预设的潮气量、峰流速和流速释放方式（波型:如递减波），有的也可以直接设置。
因此，吸气时间可以长于峰流速持续时间，尤其当应用吸气暂停时。
⑤整个呼吸周期时间（TCT）取决于预设的呼吸次数 TCT=60/Rate 图1的流速波型是方波，从吸气开始即达到峰值，直到吸气末都是一个恒定值，在实际应用当中，像图1那样“真正的”方波是不可能达到的，因为流速输送系统都有一个固定的延迟时间，在这段时间内，流速从0达到预设的峰流速。
呼吸波形分析入门
呼吸波形分析入门呼吸波形分析是指对人体呼吸过程中产生的波形进行分析和解读的技术。
通过对呼吸波形的分析，可以了解人体的呼吸情况、肺功能以及一些疾病的发生与发展情况，具有重要的临床应用价值。
本文将介绍呼吸波形分析的基本原理、常用的呼吸波形参数及其临床意义，以及呼吸波形分析的应用领域。
呼吸波形是人体呼吸过程中产生的一种连续变化的曲线，它反映了呼吸肌肉的收缩与放松、胸腔的扩张与收缩。
通过对呼吸波形的分析，可以得到一系列的参数，如呼吸频率（RR）、潮气量（TV）、呼气末正压（PEEP）等，这些参数可以帮助医生了解患者的呼吸情况，判断肺功能是否正常以及是否存在呼吸衰竭。
在呼吸波形分析中，最常用的参数是呼吸频率（RR）。
呼吸频率是指每分钟呼吸次数，正常成人的呼吸频率为12-20次/分钟。
通过对呼吸频率的分析，可以判断患者的呼吸节律是否规律，是呼吸快还是呼吸慢，这对于判断患者是否存在呼吸障碍是非常重要的。
另一个常用的呼吸波形参数是潮气量（TV）。
潮气量是指每次正常呼吸时进出肺部的空气量，正常成人的潮气量为500-800ml。
通过对潮气量的分析，可以判断患者肺功能的情况，如患者是否存在过度通气或通气不足的情况，以及判断患者是否存在通气与灌注不匹配等问题。
此外，呼吸波形分析还可以得到呼吸时间、峰值呼气流速（PEF）和呼气末正压（PEEP）等参数。
呼吸时间是指从吸气开始到呼气结束的时间，正常成人的呼吸时间约为4-6秒。
峰值呼气流速是指呼气过程中的最大流速，反映患者的呼气能力。
呼气末正压是指在呼气末时，呼吸机对患者施加的正压情况，用于维持患者的肺泡开放和改善通气效果。
呼吸波形分析的应用领域非常广泛。
在重症监护室（ICU）中，呼吸波形分析可以帮助医生监测患者的呼吸状况，及时发现呼吸异常，是重症患者管理中的重要手段。
在麻醉领域中，呼吸波形分析可以帮助麻醉医生监测患者的呼吸情况，及时调整麻醉深度和通气参数，确保患者的安全。
在呼吸疾病的诊断和治疗中，呼吸波形分析可以帮助医生判断疾病的类型和严重程度，选择合适的治疗方案。
《呼吸机波形》课件
通过分析患者的呼吸波形，可以初步判断是否存在通气障碍、阻塞、呼
吸运动异常等情况，为进一步诊断提供依据。
02 03
常见疾病的呼吸波形特征
如慢性阻塞性肺疾病（COPD）患者的呼吸波形可能出现波幅过低、频 率加快等情况；哮喘患者的呼吸波形可能出现双峰波形、波幅过高、频 率过慢等情况。
呼吸波形与疾病治疗
根据患者的呼吸波形特征，可以制定针对性的治疗方案，如机械通气治 疗、药物治疗等，以改善患者的通气功能和症状。
03 呼吸机波形监测技术
监测技术介绍
呼吸机波形监测技术是一种用于监测呼吸机工作状态和患者呼吸生理参数的技术。
通过实时监测呼吸机的压力、流量、容积等波形，可以了解患者的呼吸状态和呼吸 机的性能。
该技术广泛应用于临床医学、重症监护、麻醉等领域，为医生提供重要的诊断和治 疗依据。
监测技术原理
基于传感器技术
正常呼吸波形表明呼吸系统功能正常 ，无通气障碍或阻塞。
正常呼吸波形产生机制
正常呼吸波形是由呼吸肌肉的收缩和 舒张，以及胸腔和肺组织的弹性回缩 共同作用的结果。
异常呼吸波形解读
异常呼吸波形特征
异常呼吸波形可表现为波形形态异常、波幅异常、频率异 常等，如出现双峰波形、波幅过低或过高、频率过快或过 慢等。
异常呼吸波形产生机制
异常呼吸波形可能是由于呼吸道狭窄、阻塞、顺应性降低 等原因引起的通气障碍，或者是由于中枢神经系统、肌肉 等病变引起的呼吸运动异常。
异常呼吸波形临床意义
异常呼吸波形可能提示着各种呼吸系统疾病或神经系统疾 病，需要根据具体波形特征和患者情况进行综合判断。
呼吸波形与疾病诊断
01
呼吸波形在疾病诊断中的应用
失败案例分析
1 2 3
呼吸机波形分析
I －
E
Paw (cm H2O)
自主呼吸
＋
顺应性改变的P-V环
顺应性改变
增高 正常 减低
Volume (mL)
Paw (cm H2O)
顺应性改变的P-V环
V
T
顺应性改变
增高 正常
减低
Volume (mL)
Paw (cm H2O)
单肺插管引起P-V环偏向横轴
反映肺过度膨胀部分 若在流速恒定的通气中，PV环的吸气肢在上部开始变成 越来越平坦，此可能是肺某些区域过度膨胀的提示。
流速
LPM
TIME
吸气相
呼气相
TCT
呼气流速曲线
呼气流速的形态一般是固定的,其振幅、持续时间、流速 形态是由肺顺应性、呼吸阻力和病人的体力等因素所决定。
流速波形在临床上的应用
（1）在定容型通气中可检测通气时呼吸流速的波形
流速
LPM
TIME
吸气相
呼气相
流速 LPM
TIME
吸气相 呼气相
方形波，递减波，递增波，正弦波（VCV）
呼气结束，压力再次回复到呼气末水平 （F=PEEP）。
2、压力—时间曲线在临床上应用 （1）区分呼吸类型 式：
通过压力—时间曲线可以鉴别出以下多种呼吸模
A
P
AW
cmH2O
TIME
压力曲线上升前（A）无反方向斜坡出现，说明该通气为 “呼吸机触发的指令通气”。
A
P
AW
cmH2O
TIME
压力曲线上升前即刻出现的压力下降，这说明由病人触发 的指令通气中病人的吸气能力大小。
压力-时间曲线（VCV流速恒定—方波）
在吸气开始时，A至B点的压力明显增加是由于从 呼吸机至肺整个系统的阻力所致，此压力即为克服 阻力的压力。
呼吸机“经典”波形解读
呼吸机“经典”波形解读展开全文作者：华中科技大学同济医学院附属同济医院急诊/重症医学科李树生1、VCV：一个呼吸周期由吸气和呼气所组成, 这两时期均包含有流速相和无流速相.在VCV中吸气期无流速相是无气体进入肺内(即吸气后摒气期), PCV的吸气期始终是有流速相期(无吸气后摒气).压力-时间曲线反映了气道压力(Paw)的逐步变化(图14), 纵轴为气道压力,单位是cmH2O(1cmH2O=0.981mbar), 横轴是时间以秒(sec)为单位,2、PCV：与VCV压力-时间曲线不同, 气道压力在吸气开始时从基线压力(0或PEEP)快速增加至设置的水平呈平台样式,并在呼吸机设定的吸气时间内保持恒定. 在呼气相, 压力下降和VCV一样回复至基线压力水平, 本图基线压力为5cmH2O是医源性PEEP.呼吸回路有泄漏时气道压无法达到预置水平.图中黑影部分是SIMV每个呼吸周期起始段的触发窗, 通常占每个呼吸周期时间的25-60%.在触发窗期间内自主呼吸达到触发灵敏度, 呼吸机即输送一次同步指令通气(即设置的潮气量或吸气峰压), 若无自主呼吸或自主呼吸较弱不能触发时,在触发窗结束时呼吸机自动给一次指令通气.此后在呼吸周期的剩余时间内允许患者自主呼吸, 即使自主呼吸力达到触发阈,呼吸机也不给指令通气, 但可给予一次PS(需预设). 图中笫二、五个周期说明触发窗期巳消逝, 图中虽有向下折返的自主呼吸负压, 但呼吸机给的是指令通气并非同步指令通气. 第一、三、四、六均为在触发窗期内自主呼吸力达到触发阈呼吸机给予一次同步指令通气.压力触发阈=PEEP－Trig.(Sens.)cmH2O,图中PEEP=0压力触发值为负值, 在本图中触发压力虽为负值但未达到触发阈(虚线), 故①和②均为自主呼吸, 吸气负压未触发呼吸机进行辅助正压呼吸, 但③是患者未触发呼吸机是一次指令呼吸.图中是VCV通气时,在A处因吸气流速设置太低, 压力上升速度缓慢, 吸气时间稍长(注意:VCV时不能直接调整压力上升时间), 而B处因设置的吸气流速太大以致在压力曲线出现压力过冲, 且吸气时间也稍短. 结合流速曲线适当调节峰流速即可.在PCV或PSV时, 若压力曲线显示无法达到平台压力, 如图A处显示PCV的吸气时间巳消逝, 但压力曲线始终未出现平台(排除压力上升时间太长因素), 说明呼吸回路有漏气或吸气流速不足(需同时检查流速曲线查明原因). 有的呼吸机因原设计的最大吸气峰流以VCV为基础的指令通气所选择的三种波型(正弦波基本淘汰). 而呼气波形形状基本类同. 本图显示了吸气相的三种波形.在定压型通气(PCV)中目前主要采用递减波左侧为VCV的强制通气,吸气流速的波形可选择为方波,递减波中图为自主呼吸的正弦波, 吸、呼气峰流速比机械通气的正弦波均小得多, 且吸气流速波形态不完全似正弦型.右侧图为压力支持流速波,吸气流速突然下降至0是递减波在吸气过程中吸气流速递减至呼气灵敏度的阈值图中A为指令通气吸气流速波, B为在指令吸气过程中有一次自主呼吸, 在吸气流速波出现切迹, C为人机不同步而使潮气量减少,在吸气流速前有微小呼气流速且在指令吸气近结束时出现自主呼吸,而使呼气流速减少.左侧在设置的吸气过程内吸气流速未降至0, 说明吸气时间不足, 图内虚线的呼气流速开始说明吸气流速巳降至0吸气时间足够,在降至0后持续一短时间在VCV中是吸气后摒气时间.右侧图是PCV(均采用递减波)的吸气时间: 图中(A)是吸气末流速巳降至0说明吸气时间合适且稍长, (注意PCV无吸气后摒气时间). (B)的吸气末流速未降至0,说明吸气时间不足或是自主呼吸的呼气灵敏度巳达标(下述), 只有相应增加吸气时间才能不增加吸气压力情况下使潮气量增加.当呼吸回路中存在泄漏,(如气管插管气束泄漏,NIV面罩漏气,回路连接有泄漏)而流量触发值又小于泄漏速度,在吸气流速曲线的基线(即0升/分)和图形之间的距离(即图中虚形部分)为实际泄漏速度, 此时应立即排除漏气，并在处置完漏气之前适当加大流量触发值以补偿泄漏量(升/分）自主呼吸时当吸气流速降至原峰流速25%或实际吸气流速降至5升/分时, 呼气阀门打开呼吸机切换为呼气. 此流速的临界值即呼气灵敏度. 以往此临界值由厂方固定, 操作者不能调节(图10左侧), 现在有的呼吸机呼气灵敏度可供用户调节(图10右侧). 右侧图A因回路存在泄漏或预设的Esens过低,以致呼吸机持续送气,导致吸气时间过长. B适当地将Esens调高及时切换为呼气,但过高的Esens使切换呼气过早, 无法满足吸气的需要. 故在PSV中Esens需和压力上升时间根据波形结合一起来调节吸气流速选用方波,呼气流速波形在下一个吸气相开始之前呼气末流速未回复到0位,说明有Auto-PEEP(PEEPi)存在. 注意图中的A,B和C其呼气末流速高低不一, B呼气末流速最高,依次为A,C. 在实测Auto-PEEP压力也高低不一.Auto-PEEP是由于平卧位(45岁以上), 呼气时间设置不适当, 采用反比通气或因肺部疾病或肥胖者所引起, 是小气道在呼气过程中过早地陷闭, 以致吸入的潮气量未完全呼出, 使气体阻滞在肺泡内产生正压所致.图中支气管扩张剂治疗前后在呼气流速波上的变化, A代表呼出气的峰流速, B代表从峰流速回复到0位的时间.图右侧治疗后呼气峰流速A增加, 有效呼出时间B缩短, 说明用药后支气管情况改善.横铀为压力有正压(机械通气)、负压(自主呼吸)之分, 纵轴是容积(潮气量Vt),单位为升/次. A代表吸气过程从0(或PEEP)起始上升至预设的吸气峰压(PCV)或预设的潮气量(VCV)后即切换为呼气. B代表呼气过程, 呼气结束理论上应回复至起始点0(或PEEP),但实际上偏离0点, 若使用PEEP如5cmH2O则以正压5cmH2O为起始和回复点(即纵轴右移至5cmH2O).此环说明压力与容积的关系.①=PEEP, ②=气道峰压, ③=平台压, ④=潮气量1、VCV时, P-V环呈逆时钟方向描绘,在吸气中肺被恒定的流速(方波)耒充气,呼吸系统的压力逐步增加至预设潮气量(即气道峰压), 至吸气末肺内压力达到与呼吸系统压力一样水平即平台压.然后开始呼气回复至基线压力(0或PEEP)2、吸气开始压力迅速增至气道峰压水平并在吸气相保持恒定, 呼气起始压力快速下降至起始点, 环的形态似方盒状.P-V环受吸，呼气流速, Vt,频率和患者肌松状态, 系统弹性与粘性阻力变化的影响, 可从吸气肢和呼气肢耒观察.P-V环斜率代表系统动态顺应性.(A至B的虚线即斜率)VCV时静态测定第一、二拐点, 以便设置最佳PEEP和设定避免气压伤或高容积伤, 方法a)使用肌松剂, b)频率 6-8次/分, 吸/比=1:2,c)潮气量为0.8升/次. 发现A点(即笫一拐点LIP)呈似平坦状, 是压力增加但潮气量增加甚少或基本未增加, 此为内源性PEEP(PEEPi),在A点处压力再加上2-4cmH2O为最佳PEEP值. 然后观察B点(即笫二拐点UIP), 在此点压力再增加但潮气量增加甚少, 即为肺过度扩张点, 故各通气参数应选择低于B点(UIP)时的理想气道压力,潮气量等参数.肺气肿患者因弹性纤维的丧失, 故肺是高顺从性的, 且阻力增加,P-V环有点类似PCV时的P-V环, 即使在VCV时肺气肿患者也会出现这种形式的环, 因此一般PEEP以不大于6-8cmH2O为宜.气管痉挛在不同场所其严重程度也不一, 在急诊室丶ICU丶手术室均可遇及这类问题, 甚至在插管或拔管过程中也能发生, 治疗前后通过P-V或F-V环前后对比可立即评估疗效. 图57中①为治疗前气管痉挛, ②为治疗后P-V环偏向纵轴左侧为VCV的吸气流速选方形波, 流速在吸气开始快速增至设置值并保持恒定, 在吸气末降至0, 呼气开始时流速最大, 随后逐步降至基线0点处. 右侧为吸气流速为递减形,与方形波差别在于吸气开始快速升至设置值, 在吸气结速时流速降至为0, 呼气流速无差别.左侧为VCV的吸气流速选方形波, 流速在吸气开始快速增至设置值并保持恒定, 在吸气末降至0, 呼气开始时流速最大, 随后逐步降至基线0点处. 右侧为吸气流速为递减形,与方形波差别在于吸气开始快速升至设置值, 在吸气结速时流速降至为0, 呼气流速无差别.。
呼吸机基本波形详解
吸呼转换时间
指吸气相结束到呼气相开始所经过的时间，是呼吸机设置的 重要参数。
吸呼转换压力
指吸气相结束和呼气相开始时的压力水平，反映呼吸机的切 换性能。
03
呼吸机波形与临床应用
呼吸机波形在诊断中的应用
吸气峰压（Peak Inspirator…
用于评估患者吸气时的压力，判断是否存在气道阻力增加或肺顺应性 降低等情况。
过渡相时间过短
可能是由于潮气量设置过大、呼吸频 率过快等原因导致。处理方法包括调 整潮气量设置、适当减慢呼吸频率等。
感谢您的观看
THANKS
01
02
03
04
呼气峰压
表示呼气压力的峰值，用于评 估患者呼气时的阻力。
呼气时间
指呼气开始到呼气结束所经过 的时间，是呼吸机设置的重要
参数。
平均压
指呼吸机在整个呼气周期中维 持的压力水平，是评估通气效
果的重要指标。
内源性PEEP
指患者呼气时，呼吸道内产生 的正压，可能导致呼吸机撤离
困难。
过渡相波形
呼气峰压（Peak Expirator通气障碍或呼气性 通气障碍。
潮气量（Tidal Volume）
用于监测患者每分钟通气量，判断是否存在通气不足或通气过度。
吸气时间（Inspiratory Tim…
用于评估患者吸气时间，判断是否存在吸气时间延长或缩短。
呼吸机基本波形详解
目录 CONTENT
• 呼吸机基本波形概述 • 呼吸机基本波形详解 • 呼吸机波形与临床应用 • 呼吸机波形异常情况及处理方法
01
呼吸机基本波形概述
呼吸机波形的定义与分类
定义
呼吸机波形是呼吸机在工作过程 中产生的压力、流量和时间等参 数随时间变化的曲线。
呼吸机波形分析入门+彩图
引言近10 年来因微理器和有关软件的发展, 现代呼吸机除提供各种有关监测参数外, 同时能提供机械通气时压力、流速和容积的变化曲线以及各种呼吸环. 目的是根据各种不同呼吸波形曲线特征, 来指导调节呼吸机的通气参数, 如通气模式是否合适、人机对抗、气道阻塞、呼吸回路有无漏气、评估机械通气时效果、使用支气管扩张剂的疗效和呼吸机与患者在通气过程中各自所作之功等.有效的机械通气支持或通气治疗是在通气过程中的压力、流速和容积相互的作用而达到以下目的:a. 能维持动脉血气/血pH 的基本要求(即PaCO2 和pH 正常, PaO2 达到基本期望值如至少 > 50-60 mmHg)b. 无气压伤、容积伤或肺泡伤.c. 患者呼吸不同步情况减低到最少,减少镇静剂、肌松弛剂的应用.d. 患者呼吸肌得到适当的休息和康复.1．呼吸机工作过程:上图中，气源部份（Gas Source）是呼吸机的工作驱动力, 通过调节高压空气和氧气流量大小的阀门来供应混合氧气体. 气体流量经流速传感器在毫秒级时间内测定流量, 调整气体流量阀门(Flow Valve)的直径以控制流量。
测定在流速曲线的吸气流速面积下的积分, 计算出潮气量. Vt= 流速(升/秒)×Ti(流速恒定).图中控制器（Control Unit）是呼吸机用于控制吸气阀和呼气阀的切换,它受控于肺呼吸力学改变而引起的呼吸机动作.吸气控制有 :a. 时间控制: 通过预设的吸气时间使吸气终止, 如PCV 的设置Ti 或I:E.b. 压力控制: 上呼吸道达到设置压力时使吸气终止,现巳少用, 如PCV 的设置高压报警值.c. 流速控制: 当吸气流速降至预设的峰流速%以下(即 Esens), 吸气终止.d. 容量控制: 吸气达到预设潮气量时,吸气终止.呼气控制有:a. 时间控制: 通过设置时间长短引起呼气终止(控制通气) 代表呼气流速(吸气阀关闭, 呼气阀打开以便呼出气体), 呼气流速的波形均为同一形态.b. 病人触发: 呼吸机捡测到吸气流速到吸气终止标准时即切換呼气(Esens).图中气体流量定量阀(Dosing Flow-Valve)是控制呼吸机输送的气体流量, 由流量传感器监测并控制, 如此气体流量经Y 形管进入病人气道以克服气道粘性阻力，再进入肺泡的容积以克服肺泡弹性阻力. 通过打开和关闭呼气阀, 即控制了吸气相和呼气相. 在吸气时呼气阀是关闭的. 若压力,容量或吸气时间达到设置值, 呼气阀即打开, 排出呼出气体.呼气阀后的PEEP 阀是为了维持呼气末气道压力为正压(即0 cmH2O 以上), 目的是克服內源性(PEEPi);维持肺泡的张开.由于各厂图形处理软件不一, 故显示的波形和环稍有差别,但对波形的判断並无影响.为便识别吸、呼气相,本波形分析一律以绿色代表吸气,以兰色代表呼气.2. 流量-时间曲线(F-T curve)流速定义:呼吸机在单位时间内在两点之间输送出气体的速度, 单位为cm/s 或m/s.流量:是指每单位时间内通过某一点的气体容量. 单位L/min 或L/sec 目前在临床上流速、流量均混用! 本文遵守习称.流量-时间曲线的横座标代表时间(sec), 纵座标代表流速(Flow= ), 流速(量)的单位通常是"升/分"(L/min 或LPM).在横座标的上部代表吸气(绿色), 吸气流量(呼吸机吸气阀打开, 呼气阀关闭, 气体输送至肺),曾有八种波形(见下图).目前多使用方波和递减波.横座标的下部代表呼气(兰色)(呼吸机吸气阀关闭, 呼气阀打开以便病人呼出气体). 呼气流量波形均为同一形态, 只有呼气流量的振幅大小和呼气流量回复到零时间上差异.图. 各种吸、呼气流量波形 A.指数递减波 B.方波 C.线性递增波 D.线性递减波 E. 正弦波 F.50%递减波 G.50%递增波H.调整正弦波2.1. 吸气流量波形(Fig.1)恒定的吸气流速是指在整个吸气时间内呼吸机输送的气体流量恒定不变, 故流速波形呈方形,( 而PCV 时吸气流量均采用递减形-即流量递减), 横轴下虚线部分代表呼气流速(在呼气流量波形另行讨论)Fig.1 吸气流量恒定的曲线形态1: 代表呼吸机输送气体的开始:取决于 a)预设呼吸周期的时间巳达到, 呼气转换为吸气(时间切换)如控制呼吸(CMV). b)患者吸气努力达到了触发阀,呼吸机开始输送气体,如辅助呼吸(AMV).2: 吸气峰流量(PIF 或PF): 在容量控制通气(VCV)时PIF 是预设的, 直接决定了Ti 或I:E.在PCV 和PSV 时,PIF 的大小决定了潮气量大小、吸气时间长短和压力上升时间快慢.3: 代表吸气结束, 呼吸机停止输送气体.此时巳完成预设的潮气量(VCV)或压力巳达标(PCV),输送的流量巳完成(流速切换),或吸气时间已达标(时间切换).4→5:代表整个呼气时间:包括从呼气开始到下一次吸气开始前这一段时间.6: 1→4为吸气时间: 在VCV 中其长短由预设的潮气量,峰流速和流速波型所决定, 它尚包含了吸气后摒气时间(VCV 时摒气时间内无气体流量输送到肺,PCV 时无吸气后摒气时间).7: 代表一个呼吸周期的时间(TCT): TCT=60 秒/频率.2.1.1 吸气流量的波型(类型)(Fig.2)根据吸气流量的形态有方波, 递减波, 递增波, 和正弦波, 在定容型通气(VCV)中需预设频率, 潮气量和峰流量, 并选择不同形态的吸气流量波.!(见Fig.2 以方波作为对比) 正弦波是自主呼吸的波形，其在呼吸机上的疗效无从证明(指在选擇流速波形时),巳少用. 雾化吸入或欲使吸气时间相对短时多数用方波.Fig.2 吸气流速波型图2 中流速以方波作为对比(以虚线表示), 在流速,频率和潮气量均不变情况下, 方波由于流速恒定不变,故吸气时间最短, 其他波形因的递减, 递增或正弦状, 因它们的流速均非恒定不变, 故吸气时间相应延长.方波: 是呼吸机在整个吸气时间内所输送的气体流量均按设置值恒定不变, 故吸气开始即达到峰流速, 且恒定不变持续到吸气结束才降为 0. 故形态呈方形递减波: 是呼吸机在整个吸气时间内, 起始时输送的气体流量立即达到峰流速(设置值), 然后逐渐递减至0 (吸气结束), 以压力为目标的如定压型通气(PCV)和压力支持(PSV=ASB)均采用递减波.递增波: 与递增波相反, 目前基本不用.正弦波: 是自主呼吸的波形. 吸气时吸气流速逐渐达到峰流速而吸气末递减至0,(比方波稍缓慢而比递减波稍快).呼气流速波除流速振幅大小和流速回至基线(即0 流速)的时间有所不同外,在形态上无差别.2.1.2 AutoFlow(自动变流) (见Fig.3)AutoFlow 并非流速的波形, 而是呼吸机在VCV 中一种功能. 呼吸机根据当前呼吸系统的顺应性和阻力及设置的潮气量, 计算出下一次通气时所需的最低气道峰压, 自动控制吸气流量, 由起始方波改变为减速波,在预设的吸气时间内完成潮气量的输送.Fig.3 AutoFlow 吸气流速示意图图3 左侧为控制呼吸，由原方波改变为减速波形(非递减波), 流速曲线下的面积=Vt.图右侧当阻力或顺应性发生改变时, 每次供气时的最高气道压力变化幅度在+3 - -3 cmH2O 之间, 不超过报警压力上限5cm H2O. 在平台期内允许自主呼吸, 适用于各种VCV 所衍生的各种通气模式.2.1.3 吸气流量波形(F-T curve)的临床应用2.1.3.1 吸气流速曲线分析--鉴别通气类型(Fig.4)Fig.4 根据吸气流速波形型鉴别通气类型图4 左侧和右侧可为VCV 的强制通气时, 由操作者预选吸气流速的波形，方波或递减波.中图为自主呼吸的正弦波. 吸气、呼气峰流速比机械通气的正弦波均小得多.右侧图若是压力支持流速波, 形态是递减波, 但吸气流速可未递减至 0, 而突然下降至 0, 这是由于在吸气过程中吸气流速递减至呼气灵敏度(Esens)的阈值, 使吸气切换为呼气所致, 压力支持(PS) 只能在自主呼吸基础上才有作用. 这三种呼吸类型的呼气流速形态相似, 差别仅是呼气流速大小和持续时间长短不一.2.1.3.2 判断指令通气在吸气过程中有无自主呼吸(Fig.5)Fig.5 指令通气过程中有自主呼吸图5 中A 为指令通气吸气流速波, B、C 为在指令吸气过程中在吸气流速波出现切迹, 提示有自主呼吸.人机不同步, 在吸气流速前有微小呼气流速且在指令吸气近结束时又出现切迹, (自主呼吸)使呼气流速减少.2.1.3.2 评估吸气时间(Fig.6)Fig.6 评估吸气时间图6 是VCV 采用递减波的吸气时间:A:是吸气末流速巳降至0 说明吸气时间合适且稍长, 在VCV 中设置了”摒气时间”.(注意在PCV 无吸气后摒气时间).B:的吸气末流速突然降至0 说明吸气时间不足或是由于自主呼吸的呼气灵敏度(Esens) 巳达标(下述), 切换为呼气. 只有相应增加吸气时间才能不增加吸气压力情况下使潮气量增加.2.1.3.4 从吸气流速检查有泄漏(Fig.7)Fig.7 呼吸回路有泄漏当呼吸回路存在较大泄漏,(如气管插管气囊泄漏,NIV 面罩漏气,回路连接有泄漏)而流量触发值又小于泄漏速度,使吸气流速曲线基线(即0 升/分)向上移位(即图中浅绿色部分) 为实际泄漏速度, 使下一次吸气间隔期延长, 此时宜适当加大流量触发值以补偿泄漏量，在CMV 或NIV 中,因回路连接, 面罩或插管气囊漏气可見及.2.1.3.5 根据吸气流速调节呼气灵敏度(Esens)(Fig.8)Fig.8 根据吸气峰流速调节呼气灵敏度左图为自主呼吸时, 当吸气流速降至原峰流速10→25%或实际吸气流速降至10 升/分时, 呼气阀门打开呼吸机切换为呼气. 此时的吸气流速即为呼气灵敏度(即Esens).现代的呼吸机呼气灵敏度可供用户调节(Fig.8 右侧). 右侧图A 因回路存在泄漏或预设的Esens 过低, 以致呼吸机持续送气, 使吸气时间过长. B 适当地将Esens 调高及时切换为呼气, 但过高的Esens 使切换呼气过早, 无法满足吸气的需要. 故在PSV 中Esens 需和压力上升时间一起来调节, 根据F-T,和P-T 波形来调节更理想.2.1.3.6 Esens 的作用(Fig.9)Fig.9 Esens 的作用图9 为自主呼吸+PS, 原PS 设置15 cmH2O, Esens 为10%. 中图因呼吸频率过快、压力上升时间太短, 而Esens 设置太低, 吸气峰流速过高以致PS 过冲超过目标压,呼吸机持续送气,T I 延长,人机易对抗. 经将Esens 调高至30%, 减少T I,解决了压力过冲, 此Esens 符合病人实际情况.2.2 呼气流速波形和临床意义呼气流速波形其形态基本是相似的,其差别在呼气波形的振幅和呼气流速持续时间时的长短, 它取决于肺顺应性,气道阻力(由病变情况而定)和病人是主动或被动地呼气.(见Fig.10)1:代表呼气开始.2:为呼气峰流速:正压呼气峰流速比自主呼吸的稍大一点.3:代表呼气的结束时间(即流速回复到0),4:即1 – 3 的呼气时间5:包含有效呼气时间 4, 至下一次吸气流速的开始即为整个呼气时间,结合吸气时间可算出I:E.TCT:代表一个呼吸周期 = 吸气时间+呼气时间2.2.1 初步判断支气管情况和主动或被动呼气(Fig.11)图11 左侧图虚线反映气道阻力正常, 呼气峰流速大,呼气时间稍短, 实线反映呼气阻力增加, 呼气峰流速稍小,呼气时延长.右侧图虚线反映是病人的自然被动呼气, 而实线反映了是患者主动用力呼气, 单纯从本图较难判断它们之间差别和性质. 尚需结合压力-时间曲线一起判断即可了解其性质.2.2.2 判断有无内源性呼气末正压(Auto-PEEP/PEEPi)的存在(Fig.12)Fig.12 为三种不同的Auto-PEEP 呼气流速波形图12 吸气流速选用方波,呼气流速波形在下一个吸气相开始之前呼气流速突然回到0, 这是由于小气道在呼气时过早地关闭, 以致吸入的潮气量未完全呼出,使部分气体阻滞在肺泡内产生正压而引起Auto-PEEP( PEEPi). 注意图中的A,B 和C, 其突然降至0 时呼气流速高低不一, B 最高,依次为A, C. 实测Auto-PEEP 压力大小也与波形相符合.Auto-PEEP 在新生儿, 幼婴儿和45 岁以上正常人平卧位时为3.0 cmH2O. 呼气时间设置不适当, 反比通气, 肺部疾病(COPD)或肥胖者均可引起PEEPi.临床上医源性PEEP= 所测PEEPi × 0.8. 如此即打开过早关闭的小气道而又不增加肺容积.2.2.3 评估支气管扩张剂的疗效(Fig.13)Fig.13 呼气流速波形对支气扩大剂疗效评估图13 中支气管扩张剂治疗前后在呼气流速波上的变化, A: 呼出气的峰流速, B: 从峰流速逐渐降至0 的时间. 图右侧治疗后呼气峰流速A 增加, B 有效呼出时间缩短, 说明用药后支气管情况改善. 另尚可监测Auto-PEEP 有无改善作为佐证.3.压力-时间曲线3.1 VCV 的压力-时间曲线(P-T curve)(Fig.14)呼吸周期由吸气相和呼气相所组成. 在VCV 中吸气相尚有无流速期是无气体进入肺内(即吸气后摒气期-吸气后平台), PCV 的吸气相是始终为有流速期(无吸气后摒气). 在呼气时均有呼气流速. 在压力-时间曲线上吸气相和呼气相的基线压力为0 或0 以上(即PEEP).压力-时间曲线反映了气道压力(Paw)的逐步变化(Fig.14), 纵轴为气道压力,单位是cmH2O (1 cmH2O=0.981 mbar), 横轴是时间以秒(sec)为单位, 基线压力为0 cmH2O. 横轴上正压, 横轴下为负压.Fig.14 VCV 的压力-时间曲线示意图图14 为VCV,流速恒定(方波)时气道压力-时间曲线, 气道压力等于肺泡压和所有气道阻力的总和, 并受呼吸机和肺的阻力及顺应性的影响. 当呼吸机阻力和顺应性恒定不变时, 压力-时间曲线却反映了肺部情况的变化.A 至B 点反映了吸气起始时所需克服通气机和呼吸系统的所有阻力,A 至B 的压力差(△ P)等于气道粘性阻力和流速之乘积(△P=R× ), 阻力越高或选择的流速越大, 则从 A 上升至B 点的压力也越大,反之亦然.B 点后呈直线状增加至C 点为气道峰压(PIP),是气体流量打开肺泡时的压力, 在C 点时通气机输送预设潮气量的气道峰压.A 至C 点的吸气时间(Ti)是有流速期, D 至E 点为吸气相内”吸气后摒气”为无流速期.与B 至C 点压力曲线的平行的斜率线(即A-D), 其∆P=VtｘErs(肺弹性阻力), Ers=1/C 即静态顺应性的倒数, Ers=V T/Cstat).C 点后压力快速下降至D 点, 其下降速度与从A 上升至B 点速度相等. C 至D 点的压力差主要是由气管插管的内径所决定, 内径越小C-D 压差越大.D 至E 点即平台压是肺泡扩张进行气体交换时的压力, 取决于顺应性和潮气量的大小. D-E 的压力若轻微下降可能是吸入气体在不同时间常数的肺泡区再分佈过程, 或整个系统(指通气机和呼吸系统)有泄漏. 通过静态平台压测定, 即可计算出气道阻力(R)和顺应性(C), PCV 时只能计算顺应性而无阻力计算.E 点开始是呼气开始, 依靠胸廓、肺弹性回缩力使肺内气体排出体外(被动呼气), 呼气结束气道压力回复到基线压力的水平(0 或PEEP). PEEP 是呼气结束维持肺泡开放避免萎陷的压力.3.1.1平均气道压(mean Paw 或 Pmean)( Fig.15)Fig.15 平均气道压平均气道压(MAP)在正压通气时与肺泡充盈效果和心脏灌注效果相关(即气体交换),在一定的时间间隔内计算N 个压力曲线下的区域面积而得, 直接受吸气时间影响. 气道峰压, PEEP, 吸/呼比和肺含水量均影响它的升降. 图中A-B 为吸气时间, B-C 为呼气时间, PIP= 吸气峰压,呼吸基线=0 或PEEP. 一般平均气道压=10-15cmH2O, 不大于30cmH2O.3.1.2 在VCV 中根据压力曲线调节峰流速(即调整吸/呼比) (Fig.16)VCV 通气时, 调节吸气峰流速即调正吸气时间(Ti)或I/E 比. 图16 中A 处因吸气流速设置太低, 吸气时间稍长, 故吸气峰压也稍低. 在B 处设置的吸气流速较大, 吸气时间也短, 以致压力也稍高, 故在VCV 时调节峰流速既要考虑Ti, I/E 比和Vt, 也要考虑压力上限. 结合流速,压力曲线调节峰流速即可达到预置的目的..2 PCV 的压力-时间曲线(Fig.17)Fig.17 PCV 的压力-时间曲线虚线为VCV, 实线为PCV 的压力曲线. 与VCV 压力-时间曲线不同, PCV 的气道压力在吸气开始时从基线压力(0 或PEEP) 增至预设水平呈平台样並保持恒定, 是受预设压力上升时间控制. PCV 的气体流量在预设吸气时间内均呈递减形. 在呼气相, 压力下降和VCV 一样回复至基线压力水平, 本图提示了在相同频率、吸气时间、和潮气量情况下PCV 的平台样压力比VCV 吸气末平台压稍低. 呼吸回路有泄漏时气道压将无法达到预置水平.3.2.1 压力上升时间(压力上升斜率或梯度)(Fig.18)以压力为目标的通气(如PCV, PSV), 压力上升时间是在吸气时间内使预设的气道压力达到目标压力所需的时间, 事实上是呼吸机通过调节吸气流速的大小, 使达到预设压力的时间缩短或延长.Fig.18 PCV 和PSV 压力上升时间与吸气流速的关系图18 是PCV 或PSV(ASB)压力上升时间在压力,流速曲线上的表现. a,b,c 分别代表三种不同的压力上升时间, 快慢不一. 调节上升时间即是调节呼吸机吸气流速的增加或减少, a,b,c 流速高低不一, 导致压力上升时间快慢也不一. 吸气流速越大, 压力达标时间越短(上图)，相应的潮气量亦增加. 反之亦然. 流速图a 有短小的呼气流速波是由于达到目标压有压力过冲, 主动呼气阀释放压力过冲所致, 压力上升时间的名称和所用单位各厂设置不一.如Evita 设定的是时间0.05-2.0s(4), PB-840 是流速加速%FAP50-100%, 而Servo-i 为占吸气时间的%.3.3 临床意义3.3.1 评估吸气触发阈和吸气作功大小(Fig.19)Fig.19 评估吸气作功大小图19 为CPAP 模式, 根据吸气负压高低和吸气相内负压触发面积(PTP=压力时间乘积), 可初步對患者吸气用力是否达到预置触发阈和作功大小作定性判断. 负压幅度越大,引起触发时间越长,PTP 越大,病人吸气作功越大. 图中a. 吸气负压小, 吸气时间短, 吸气相面积小, 吸气作功也小. b. c. 吸气负压大, 吸气时间长, 吸气相面积大, 吸气作功也大.是否达到触发阈在压力曲线上,可見及触发是否引起吸气同步.3.3.2 评估平台压(Fig.20)Fig.20 评估平台压在PCV 或PSV 时, 若压力曲线显示无平台样压力, 如图20 A 所示, PCV 的吸气时间巳消逝, 但压力曲线始终未出现平台样压力. 应先排除压力上升时间是否设置太长, 呼吸回路有无漏气. 如为VCV 时,设置的吸气流速是否符合病人需要或未设置吸气后摒气(需同时检查流速曲线和呼出潮气量是否达标以查明原因). 此外有的呼吸机因吸气流速不稳定, 也会出现这种情况3.3.3 呼吸机持续气流对呼吸作功的影响 (Fig.21)Fig.21 持续气流对呼吸作功的影响图21 中, 呼吸机提供的持续气流增加时, Paw 在自主呼吸中基线压力下是降低的, 同时呼气压力增加(因呼气时持续气流使阻力增加). 正确使用持续流速使吸气作功最小, 而在呼气压力并无过份增加, 在本病例中,当持续气流为10-20 L/min 时, 在吸气作功最小, 呼气压力稍有增加.但持续气流增至30 L/min 则呼气作功明显增加. 本图是患者自主呼吸(CPAP=5cmH2O), 流速波形为正弦波, 图中的病人呼吸流速和潮气量均无变化.3.3.4 识别通气模式通过压力-时间曲线可识别通气模式, 如CMV/AMV, SIMV, SPONT(CPAP), BIPAP 等.3.3.4.1 自主呼吸(SPONT/CPAP)的吸气用力和压力支持通气(PSV/ASB) (Fig.22)Fig.22 自主呼吸和压力支持通气的压力-时间曲线图22 均为自主呼吸使用了PEEP, 在A 处曲线在基线处向下折返代表吸气, 而B 处曲线向上折返代表呼气, 此即是自主呼吸, 若基线压力大于0 的自主呼吸称之为CPAP.右侧图吸气开始时有向下折返波以后压力上升, 第一个为PCV-AMV, 第二个为自主呼吸+PSV, PS 一般无平台样波形出现(除非呼吸频率较慢且压力上升较快), 注意压力支持通气是必需在患者自主呼吸基础上才可有压力支持, 而自主呼吸的吸气时间并非恒定不变, 因此根据吸气时间和肺部情况同时需调节压力上升时间和呼气灵敏度.3.3.4.2 控制机械通气(CMV)和辅助机械通气(AMV)的压力-时间曲线, Fig.23Fig.23 CMV(左侧)和AMV(右侧)的压力-时间曲线图中基线压力未回复到0, 是由于使用了PEEP. 且患者触发呼吸机是使用了压力触发,左侧图在基线压力均无向下折返小波(A), 呼吸机完全控制患者呼吸, 为CMV 模式.右侧在吸气开始均有向下折返的压力小波, 这是患者吸气努力达到触发阈使呼吸机进行了一次辅助通气, 为AMV 模式. 若使用了流速触发, 则不论是CMV 或AMV, 在基线压力可能无向下折返小波, 这需视设置的流量触发值而定.3.3.4.3 同步间歇指令通气(SIMV) Fig.24.Fig.24 SIMV 的压力波形示意图SIMV 在一个呼吸周期有强制通气期和自主呼吸期. 触发窗有在自主呼吸末端(呼吸周期末端), 也有触发窗位于强制通气起始端(呼吸周期起始端).若病人的呼吸努力在触发窗达到触发阈, 呼吸机即同步强制通气. 在隨后的自主呼吸的吸气用力即使达到触发阈也仅给于PS(需预设).若在触发窗无同步触发且强制呼吸频率的周期巳逝过, 则在下一个呼吸周期自动给于一次强制通气. 因触发窗缩短了有效的SIMV 时间, 即图中所示∆T, 由此可避免SIMV 的频率增加. 图24 的触发窗是在呼吸周期末端!触发窗在强制通气期或在自主呼吸期末, 各厂设计不一, 触发窗时限也不一. 图24a 是触发窗在强制通气期(即呼吸周期起始端）Fig.24a 同步间歇指令通气(SIMV)图24a 中方框部分是SIMV 的触发窗位于呼吸周期的起始段强制通气期, 在触发窗期间内自主呼吸达到触发阈, 呼吸机即同步输送一次指令(强制)通气(即设置的潮气量或吸气峰压), 若无自主呼吸或自主呼吸较弱不能触发时, 在自主呼吸期结束时(即一个呼吸周期结束)呼吸机自动给一次指令通气. 此后在自主呼吸期的剩余时间内允许患者自主呼吸, 即使自主呼吸力达到触发阈,呼吸机也不给指令通气, 但可给予一次 PS(需预设). 图中笫二、五个方框说明触发窗期巳消逝, 呼吸机给于一次强制通气. 第一、三、四、六均为在触发窗期内自主呼吸力达到触发阈, 呼吸机给予一次同步指令通气.3.3.4.4 双水平正压通气(BIPAP) Fig.25Fig.25 BIPAP 的压力-时间曲线BIPAP 属于PCV 所衍生的模式, 即在两个不同压力水平上患者进行自主呼吸見图25 上图. 高压(P high)相当于VCV 中的平台压, 低压(P low)相当于PEEP, T high 相当于呼吸机的吸气时间(Ti), T low 相当于呼吸机的呼气时间(Te), 呼吸机的频率=60/T high+T low.下图左侧起始是PCV 吸气峰压呈平台状无自主呼吸. 隨后的高压或低压水平上均有自主呼吸+压力支持. P H 和P L 的PS 最大值不大于P high +2 cmH2O.3.3.4.5 BIPAP 和VCV 在压力-时间曲线上差别Fig.26VCV 可选用不同流速波, 在压力曲线上有峰压, 而BIPAP 采用递减波流速, 无峰压只有平台样压力波, 且压力上升呈直线状(其差别见图26). BIPAP 的高, 低压力等于VCV 的平台压和 PEEP. BIPAP 的高低压的差数大小即反映了潮气量的大小.Fig.26 VCV 与BIPAP 在压力曲线的差别和关系 3.3.4.6 BIPAP 衍生的其他形式BIPAP(Fig.27)通过调节BIPAP 四个参数如P high, P low, T high, T low 可衍生出多种形式BIPAP:。
呼吸机机械通气波形分析和环LOOP
五、流速-容量环
呼 气 吸 气
❖用来评估气道阻力（吸痰时机及支气管扩张剂治疗反应） ❖呼吸管道内水或分泌物过多时，流量-容量环表现为锯齿状
流速－容量环 (恒定流速)
流
吸气
速
呼气
•呼气流速突然终止提示存在内源性PEEP •呼气肢凹向横轴提示呼气流速受限 •呼气峰流速降低提示气道阻塞
顺应性改变时的压力-容量环（容量控制通气）
肺顺应性发生改变可引起压力-容量环吸气支斜率发生变化
阻力改变时的压力-容量环
流速恒定，如气道阻力改变，则压力-容量环吸气支斜率不会发生 改变，而位置会有平行移位
压力-容量环反映肺泡过度扩张
相当于P－V曲线的上拐点位置
压力-容量环（ ASB/PSV）
❖压力-容量环高度的变化可反映病人主动吸气的努力程度 ❖若设定的压力支持水平所输送VT低于病人需要时，病人会主动吸气
中等度气管痉挛的P-V环
容 量
2
1
压力
1. 治疗前气管痉挛 2. 治疗后P-V环偏向纵轴
考核支气管扩张剂疗效
流速
正常
治疗前
流速
流速 治疗后
呼气
VT
VT
VT
吸气
呼气峰流速降低，呼气曲线凹陷，提示小气道有阻塞或治疗后效果不佳
气管插管扭曲
FLOW
1
V
2
VT
1 2
P
1. 正常情况 2. 气管插管扭曲引起低流速、低容积环
呼气峰流速（PEF)
容量
•F-V环呈开环状提示回路出现泄漏 •自主呼吸时曲线出现锯齿状改变提示回路中分泌物过多 •应用支气管扩张剂后呼气峰流速增高，呼气肢更线性化
呼吸机基本波形
等。
流量波形分析
流量波形
显示呼吸机在吸气相和呼气相的气体 流量变化，反映气流速度和通气量。
吸气流量
表示呼吸机在吸气相提供的流量，与 患者吸气努力相关。
呼气流量
表示呼吸机在呼气相提供的流量，与 患者呼气努力相关。
流量波形分析的意义
处理方法
针对不同的压力波形异常，处理方法也不同。例如，对于管道脱落或呼吸道分泌物过多，需要重新连接 管道或清理呼吸道；对于气胸或肺顺应性降低，可能需要采取紧急排气、胸腔闭式引流等措施。
流量异常
要点一
流量异常
流量波形异常可能是由于呼吸机管道 堵塞、呼吸道阻力增加、患者自主呼 吸与呼吸机对抗等原因引起的。这些 异常可能导致呼吸机无法正常提供足 够的流量，影响患者的通气量。
Байду номын сангаас情况。
03
容积波形
容积波形反映了患者的肺容积变化情况，包括潮气量、分钟通气量等参
数。通过对容积波形的观察和分析，可以了解患者的通气功能和气体交
换情况。
02 呼吸机波形参数
压力参数
峰压（Peak Pressure）
指呼吸机送气过程中的最高压力。它反映了呼吸机送气的强度，是评估呼吸机性能的重要 参数。
通过对时间波形的分析，可以评估患者的 通气功能、呼吸频率和通气效率等。
04 呼吸机波形异常情况
压力异常
压力异常
压力波形异常可能是由于呼吸机管道脱落、呼吸道分泌物过多、气胸、肺顺应性降低等原因引起的。这些异常可能导 致呼吸机无法正常提供足够的氧气或压力，影响患者的呼吸功能。
压力波形异常的表现
压力波形异常表现为压力峰值过高或过低，压力波形不稳定，压力波形出现突然的跳变或波动等。这些表现可能伴随 患者呼吸困难、呼吸急促等症状。
、呼吸机波形--(1)
、呼吸机波形--(1)呼吸机波形是指在呼吸机治疗时，显示在呼吸机的显示屏上的呼吸波形图像。
呼吸机波形的形态和变化能够反映病人的呼吸情况，对临床医生进行肺机械通气治疗监测至关重要。
以下是呼吸机波形的相关内容。
一、呼气末正压波形呼气末正压（PEEP）是指在呼气结束时，气道压力保持正值，为肺泡提供持续的正压，有效维持肺泡的开放性，并防止肺塌陷。
呼气末正压波形是指呼吸机在PEEP状态下所显示的波形图像。
呼气末正压波形为一个平滑的水平基线，波形的跳动越小，说明呼吸机的雾化效果越好，PEEP的设置越合适。
二、呼吸机压力波形呼吸机压力波形是指呼吸机将气体注入病人气道内时的压力波形，包括吸气压力波形和呼气压力波形。
呼吸机压力波形的高度和宽度也反映了肺的通气情况。
低的呼吸机压力表示肺容量不足，高的值表示肺活量过大。
优秀的肺机械通气治疗需要医生对呼吸机压力波形的变化有敏锐的感知和正确的处理。
三、呼吸机流量波形呼吸机流量波形是指呼吸机向病人提供气体时的气体流速图像，流速的变化应该与时间成正比例关系。
流量波形的陡峭表示气体流速大，缓慢表示气体流速小。
如果气体流速变化太小，可能会导致患者呼吸时间不足，通气量不足。
四、呼吸机容积波形呼吸机容积波形是指呼吸机向病人提供气体时的每次吸入气体的容积。
患者通气次数高，但吸气时间短，可以增加容积。
呼吸机容积波形的峰值应该在一定范围内，否则会对病人造成一定的损害。
五、呼吸机频率波形呼吸机频率波形是指呼吸机向病人提供气体时，病人每分钟通气的次数。
呼吸机频率波形的变化和呼吸机容积波形同步显示，这种显示方式能够更好地反映患者的通气情况。
以上是呼吸机波形的相关内容，呼吸机波形是临床医生进行肺机械通气治疗监测时的重要依据，同时对于肺机械通气治疗过程的安全和有效起到了重要作用。
呼吸机的模式及波形分析
A 1 L/min B 2 L/min C 3 L/min D 4L/min
E 7 L/min F 8 L/min G 10 L/min
如何设定呼吸机条件
流速触发 克服漏气(设置超过漏气的触发灵敏度)
每分钟漏气量=(VT吸气- VT呼气)*RR 每分钟漏气量=(500- 380)*12=1440ml
设置参数：Ps，PEEP，Sens 切换方式：流速切换，不同呼吸机
切换值不同，有的可变动
PSV的压力与流速波形
减速气流，流速切换
不同呼吸机PSV吸呼切换时间
呼吸机
切换时间
❖ Adult Star
吸气峰值流速的25%
❖ Bear 1000
吸气峰值流速的30%
❖ Bird 8400
吸气峰值流速的25%
优点：减速气流，人机对抗少，调节支持程度 局限性： 潮气量，触发灵敏度设置
双水平气道正压通气(BIPAP)
原理：气道压力Phigh与Plow之间周 期性转换，自主呼吸可在双 压力水平上进行
设置参数： Phigh， Plow ，Thigh， RR，Sens，PS
切换方式：时间与患者共同决定 气流模式：减速气流
指令通气 ❖ 在触发窗外，患者可进行自主呼吸
❖ 还允许对自主呼吸进行一定水平的压力支持(SIMV+PSV)
同步间歇指令通气(SIMV)
➢ 基本设置参数：Vt、RR、吸气时间 (其他参数：PEEP、触发灵敏度)
❖ 触发窗(不同呼吸机触发窗设置不同)
自主呼吸触发
SIMV波形
触发窗外自主呼吸 呼吸机指令通气
触发灵敏度 3L/min
漏气
1.5L/min
容量控制通气
❖ 呼吸机按预设的频率、按预设的潮气量送气 ❖ 流速恒定
呼吸机波形分析05
呼吸机参数的设定
1、FiO2：＞50%时需警惕氧中毒。原则是在保证氧合的情况下，尽可能使用较低的 FiO2。 2、VT:一般为6～15ml/kg，实际应用时需根据血气和呼吸力学等监测指标不断调整。 对VT的调节以避免气道压过高为原则，即平台压不超过30～50cmH2O；而对于肺有效 通气容积减少的疾病（如ARDS），应采用小潮气量（6～8mm/kg）通气。PSV的水平 一般不超过25～30 cmH2O，若在此水平仍不能满足通气要求，应考虑改用其它通气 方式 。 3、RR:（1）应与VT相配合，以保证一定的MV；（2）应根据原发病而定；一般为 12～20次/分；（3）应根据自主呼吸能力而定；如采用SIMV时，可随着自主呼吸能 力的不断加强而逐渐下调SIMV的辅助频率。 4、I/E：一般为1/2。采用较小I/E，可延长呼气时间，有利于呼气。适当增大I/E， 甚至采用反比通气（I/E＞1）,使吸气时间延长. 5、PEEP：推荐“最佳PEEP（best PEEP）” 标准：
流速-时间曲线
原理 流速—时间曲线反映了吸气相和呼气相各自的流速 变化，流速的单位为升/分（纵轴），而时间单位为秒（横 轴），横轴上的曲线为吸气流速，横轴下的曲线为呼气流速， 呼吸机输送的容量是流速在时间上积分计算而得且等于流速曲 线下面积。
2
3
流速
L吸气相
呼气相
图1 流速曲线（方波）
江都市人民医院ICU 刘婵娟
呼吸机波形的临床应用
●现代呼吸机除提供各种有关监测参数外, 同时能提供机械 通气时压力、流速和容积的变化曲线以及各种呼吸环.
●根据各种不同呼吸波形曲线特征, 来指导调节呼吸机的通 气参数, 如通气模式是否合适、人机对抗、气道阻塞、呼吸回 路有无漏气、评估机械通气时效果、使用支气管扩张剂的疗效 和呼吸机与患者在通气过程中各自所作之功等.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2.1 压力上升时间(压力上升斜率或梯度)
压力上升时间是在吸气时间内使设定的气道压力达到 目标所需的时间, 事实上是调节呼吸机吸气流速大小, 使达到目标时间缩短或延长. a,b,c分别代表三种不同 的压力上升时间, 快慢不一. 调节上升时间即是调 节呼吸机吸气流速的增加或减少, a,b,c流速高低不一, 压力上升时间快慢也不一, 吸气流速越大, 压力达标 时间越短(上图). 反之亦然.
流速 吸气
时间
图 2. VCV 吸 气 流速波形 Square=方波
流速
Decelerating= 递减波 Accelerating= 递增波 Sine=正弦波
呼气
2.1.2 AutoFlow(自动控制吸气流速波)
图3. AutoFlow吸气流速是 VCV中吸气流速的一种新的 功能, 根据当前的肺顺应性 和系统阻力及设置的潮气量 而自动控制吸气峰流速(采 用递减波形),在剩余的吸气 时间内以最低的气道压力完 成潮气量的输送, 当阻力或 顺应性发生改变时, 每次供 气时的气道压力变化幅度在 +3-3cmH2O, 不超过报警压 力高限 -5cmH2O, 并允许在 平台期内可自主呼吸, 适用 于各种VCV和PCV所衍生的各 种通气模式.
吸气负压小,持 续时间短.触发 阈小作功亦小 吸气负压大, 持续时间长作 功亦大 吸气负压大, 持续时间长, 触发阈大作 功亦大
3.3.4 在VCV中根据压力曲线调节峰流速(即调整 吸/呼比) (图30)
图30中是VCV通气时,在A处因吸气流速设置太低, 压 力上升速度缓慢, 吸气时间稍长(注意:VCV时不能直 接调整压力上升时间), 而B处因设置的吸气流速太大 以致在压力曲线出现压力过冲, 且吸气时间也稍短. 结合流速曲线适当调节峰流速即可.
3.3.1.b 自主呼吸(SPONT/CPAP)和压力支持通 气(PSV/ASB) 图19.
图19均为自主呼吸使用了PEEP, 在A处曲线在基线处向下折返 代表负压吸气, 而B处曲线向上折返代表正压呼气, 此即是自 主呼吸, 若基线压力大于0则称之为CPAP.右侧图吸气开始时 有向下折返波以后压力上升, 此非辅助呼吸(AMV)而是压力支 持通气, 原因是两个压力波的吸气时间有差别, 出现平台 (Plateau)是吸气时间长 (并非是PCV的AMV), 而最右侧压力 波无平台是由于吸气时间短. 注意压力支持通气是必需在患者 自主呼吸基础上才可有压力支持, 而自主呼吸的吸气时间并非 恒定不变, 因此根据吸气时间和肺部情况尚需调节压力上升时 间和呼气灵敏度.
3.1.1平均气道压(mean Paw 或Pmean)( 面积计算而得, 直接受 吸气时间影响. 图15中虚点面积在特定的时间间隔上所计算 的压力相加求其均数即平均气道压. 它在正压通气时与肺泡充 盈效果(即气体交换)和心脏灌注效果相关, 气道峰压, PEEP 和吸/呼比均影响它的升降. A-B为吸气时间, B-C为呼气时间, PIP=吸气峰压, Baseline=呼吸基线(=0或PEEP). 一般平均气 道压=10-15cmH2O, 不大于30cmH2O.
2.3.4 吸气时间不足的曲线(图8)
左侧在设置的吸气过程内吸气流速未降至0, 说明吸气时间不足, 图内虚线的呼气流速开始说明吸气流速巳降至0吸气时间足够, 在降至0后持续一短时间在VCV中是吸气后摒气时间.
右侧图是PCV(均采用递减波)的吸气时间: 图中(A)是吸气末流 速巳降至0说明吸气时间合适且稍长, (注意PCV无吸气后摒气时 间). (B)的吸气末流速未降至0,说明吸气时间不足或是自主呼 吸的呼气灵敏度巳达标(下述), 只有相应增加吸气时间才能不 增加吸气压力情况下使潮气量增加.
2.4.3评估支气管扩张剂的疗效(图13)
图13中支气管扩张剂治疗前后在呼气流速波上 的变化, A代表呼出气的峰流速, B代表从峰流 速回复到0位的时间. 图右侧治疗后呼气峰流速 A增加, 有效呼出时间B缩短, 说明用药后支气 管情况改善.
3.1 VCV的压力-时间曲线(P-Tcurve) (图14)
2.4 呼气流速波形的临床意义
2.4.1 初步判断支气管情况和主动或被动呼气(图11)
图11左侧图虚线反映气道阻力正常, 呼气时间稍短, 实线反映 呼气阻力增加, 呼气时延长. 右侧图虚线反映是自然的被动呼 气, 而实线反映患者主动用力呼气, 单纯从本左右图较难判 断它们之间差别和性质. 尚需结合压力-时间曲线一起判断即 可了解其性质.
2.3.5 从吸气流速检查有泄漏(图9)
当呼吸回路中存在泄漏,(如气管插管气束泄漏,NIV面 罩漏气,回路连接有泄漏)而流量触发值又小于泄漏速 度,在吸气流速曲线的基线(即0升/分)和图形之间的 距离(即图中虚形部分)为实际泄漏速度, 此时宜适当 加大流量触发值以补偿泄漏量(升/分)
2.3.6 根据吸气流速调节呼气灵敏度(Esens) 见图10
3.3.1a 识别呼吸类型(图18)
基线压力未回复到0, 均使用了PEEP. 且患者触发呼吸 机是使用了压力触发, 若使用了流量触发, 则不论是 CMV或AMV, 在基线压力均无向下折返小波(A点处)! 左 侧图在基线压力均无向下折返小波(A), 呼吸机完全控 制患者呼吸, 此为CMV模式. 右侧在吸气开始均有向下 折返的压力小波, 这是患者触发了呼吸机且达到触发 阈使呼吸机进行了一次辅助通气, 此为AMV模式.
右侧图为压力支持流速 波 , 吸气流速突然下降 至 0 是递减波在吸气过 程中吸气流速递减至呼 气灵敏度的阈值
2.3.2 在定容型通气中识别所选择的吸气流速波型 图6 以VCV为基础 的指令通气所选 择的三种波型(正 弦 波 基 本 淘 汰 ). 而呼气波形形状 基本类同. 本图 显示了吸气相的 三种波形.
方波
递减波
正弦波 吸气
呼气
在定压型通气 (PCV)中目前均采 用递减波!
2.3.3 判断指令通气过程中有无自主呼吸
图7中A为指令通气吸气流速波, B为在指令吸气过 程中有一次自主呼吸, 在吸气流速波出现切迹, C为 人机不同步而使潮气量减少, 在吸气流速前有微小 呼气流速且在指令吸气近结束时出现自主呼吸, 而 使呼气流速减少.
3.3.1d
双水平正压通气(BIPAP) 图21
BIPAP属于PCV所衍生的模式, 即在两个不同压力水平上患者尚 可进行自主呼吸. 图21左侧是PCV吸气峰压呈平台状无自主呼吸, 而右侧不论在高压或低压水平上均可有自主呼吸, 在自主呼吸 基础上尚可进行压力支持. 高压(Phigh)相当于VCV中的平台压, 低压(Plow)相当于PEEP, Thigh相当于呼吸机的吸气时间(Ti), Tlow 相 当 于 呼 吸 机 的 呼 气 时 间 (Te), 呼 吸 机 的 频 率 =60/Thigh+Tlow.
一个呼吸周期由吸气和呼气所组成, 这两时期均包含有流速相和 无流速相. 在VCV中吸气期无流速相是无气体进入肺内(即吸气后 摒气期), PCV的吸气期始终是有流速相期(无吸气后摒气). 压力-时间曲线反映了气道压力(Paw)的逐步变化(图14), 纵 轴为气道压力,单位是cmH2O(1 cmH2O=0.981 mbar), 横轴是时间 以秒(sec)为单位,
3.3.1c 同步间歇指令通气(SIMV) 图20.
图20中黑影部分是SIMV每个呼吸周期起始段的触发窗, 通常占每 个呼吸周期时间的25-60%. 在触发窗期间内自主呼吸达到触发灵 敏度, 呼吸机即输送一次同步指令通气(即设置的潮气量或吸气峰 压), 若无自主呼吸或自主呼吸较弱不能触发时, 在触发窗结束时 呼吸机自动给一次指令通气. 此后在呼吸周期的剩余时间内允许 患者自主呼吸, 即使自主呼吸力达到触发阈,呼吸机也不给指令通 气, 但可给予一次PS(需预设). 图中笫二、五个周期说明触发窗 期巳消逝, 图中虽有向下折返的自主呼吸负压, 但呼吸机给的是 指令通气并非同步指令通气. 第一、三、四、六均为在触发窗期 内自主呼吸力达到触发阈呼吸机给予一次同步指令通气.
2.2 呼气流速波形
吸气流速
← 时 间 (sec) 呼气流速
2.3 流速波形(F-T curve)的临床应用
2.3.1 吸气流速曲线分析--鉴别呼吸类型(图5) 左侧为VCV的强制通 气, 吸气流速的波形可 选择为方波,递减波 中图为自主呼吸的正弦 波, 是由于吸、呼气峰 流速比机械通气的正弦 波均小得多, 且吸气流 速波形态不完全似正弦 型.
自主呼吸时当吸气流速降至原峰流速25%或实际吸气流速降至 5升/分时, 呼气阀门打开呼吸机切换为呼气. 此流速的临界 值即呼气灵敏度. 以往此临界值由厂方固定, 操作者不能调 节(图10左侧), 现在有的呼吸机呼气灵敏度可供用户调节(图 10右侧). 右侧图A因回路存在泄漏或预设的Esens过低, 以致 呼吸机持续送气, 导致吸气时间过长. B适当地将Esens调高 及时切换为呼气, 但过高的Esens使切换呼气过早, 无法满足 吸气的需要. 故在PSV中Esens需和压力上升时间根据波形结 合一起来调节.
波形分析
美国伟康医疗（上海）办事处
1.
引 言
现代呼吸机除提供各种有关监测参数外, 同时能提供机械 通气时压力,流速,容积和各种呼吸环. 目的是根据各种不同 呼吸波形曲线特征,来指导调节呼吸机, 如通气模式是否合 适、人机对抗、气道阻塞、呼吸回路有无漏气、呼吸机和患 者在呼吸过程中所作之功、 评估机械通气时效果和使用支 气管扩张剂的疗效等. 有效的机械通气支持/治疗是通气过 程中的压力、流速和容积相互的作用而达到以下目的: A. 能维持血气/血pH的基本要求(即PaCO2和pH正常, PaO2 达到基本期望值) B. 无气压伤、容积伤或肺泡伤. C. 患者呼吸不同步情况减低到最少且少用镇静剂. D. 患者呼吸肌得到适当的休息和康复.
2. 流速-时间曲线(F-T curve)
F
G
H
呼吸机在单位时间内输送出气体流动量或气体流动时 变化之量流速-时间曲线的横轴代表时间(sec), 纵轴 代表流速(Flow=V'=LPM), 在横轴上部代表吸气流速, 横轴下部代表呼气流速. 曾有八种吸气流速波形
