工程测量实验指导书摘要:一、实验目的二、实验原理三、实验仪器与设备四、实验步骤1.准备工作2.测量过程3.数据处理与分析五、实验报告要求六、注意事项正文:【实验目的】本实验旨在使学生掌握工程测量的基本原理和方法,熟练使用测量仪器,培养学生的动手能力和实际操作技能。

【实验原理】工程测量是研究和应用测量理论与技术,对各种工程项目的几何形状、大小、位置及物理特性进行测量、描述和评价的一门学科。

实验中将涉及到测量误差的计算与分析,以及全站仪、经纬仪、水准仪等测量仪器的使用。

【实验仪器与设备】1.全站仪2.经纬仪3.水准仪4.测距仪5.测量标尺6.其他辅助工具【实验步骤】【准备工作】1.检查实验仪器,确保仪器状态良好,功能正常。

2.熟悉实验流程,了解各步骤的操作要点。

3.确定实验场地,做好安全措施。

【测量过程】1.使用经纬仪进行角度测量。

2.使用水准仪进行高差测量。

3.使用全站仪进行距离测量。

4.记录测量数据,整理测量成果。

【数据处理与分析】1.计算测量误差,分析误差来源。

2.对测量数据进行处理,得出最终测量结果。

3.分析实验过程中存在的问题,提出改进措施。

【实验报告要求】1.详细记录实验过程,包括测量数据、计算过程和分析结果。

2.绘制实验成果图,清晰展示测量结果。

3.撰写实验报告,对实验过程和结果进行总结,并提出建议。

【注意事项】1.严格遵守实验纪律,确保实验安全。

2.爱护实验仪器,正确使用和存放。

3.注重实际操作,培养良好的动手能力。

《电子测量技术》教案

《电子测量技术》教案
随着科学技术的飞速发展,误差理论与数据处理在理论上和实际应用上都得到极大的提高和发展,已成为一门独立的学科。因此,对从事各种实验和研究的科技和工程技术人员一定要学习和掌握误差理论与数据处理方面的知识。
只要有测量,必须有测量结果,有测量结果必然产生误差。误差影响测量精度。
对误差的特点,性质及分类要有全面系统的了解,最后找出合理的、科学的办法加以消除。
思考题、讨论题、作业:
参考资料(含参考书、文献等):
1.《电子测量技术》夏哲雷主编,机械工业出版社
2.《电子测量技术基础》杨吉祥编著,东南大学出版社
电子测量技术课程教案
授课题目(教学章节或主题):
第3章电压测量
3.1概述
3.2电压的模拟测量
3.3电压的数字化测量
授课类型
理论课
授课时间
第1周周3第6-7节
重点:
测量误差的估计和处理,测量不确定度的评定在科学研究和生产中的重要作用。
难点:
根据误差的性质,将测量误差分为随机误差、系统误差、粗大误差三类,这三类误差的概念和来源;
与测量结果有关的三个术语:准确度、精密度、精确度,及它们与系统误差、随机误差和总误差的关系。
教学手段与方法:
教学方式:讲授
教学资源:多媒体
教学手段与方法:
教学方式:讲授
教学资源:多媒体
思考题、讨论题、作业:
3-4
参考资料(含参考书、文献等):
1.《电子测量技术》夏哲雷主编,机械工业出版社
2.《电子测量技术基础》杨吉祥编著,东南大学出版社
电子测量技术课程教案
授课题目(教学章节或主题):
第4章时间频率测量及调制域分析
4.1时间频率测量
4.2电子计数器

电子测量技术教案

电子测量技术教案

电子测量技术教案第一章:电子测量技术概述1.1 教学目标了解电子测量技术的定义和作用掌握电子测量技术的基本原理和分类了解电子测量技术的发展趋势1.2 教学内容电子测量技术的定义和作用电子测量技术的基本原理电子测量技术的分类电子测量技术的发展趋势1.3 教学方法讲授法:讲解电子测量技术的定义、作用和分类讨论法:探讨电子测量技术的发展趋势1.4 教学资源教材:电子测量技术教材投影片:电子测量技术的基本原理和分类示意图1.5 教学评估课堂问答:了解学生对电子测量技术定义和作用的理解小组讨论:评估学生对电子测量技术分类和发展趋势的掌握程度第二章:电子测量仪器与设备2.1 教学目标了解电子测量仪器与设备的种类和功能掌握电子测量仪器与设备的使用方法了解电子测量仪器与设备的维护和保养2.2 教学内容电子测量仪器与设备的种类和功能电子测量仪器与设备的使用方法电子测量仪器与设备的维护和保养2.3 教学方法演示法:展示各种电子测量仪器与设备,讲解其功能和使用方法实践操作法:学生亲自动手操作电子测量仪器与设备,掌握其使用方法2.4 教学资源教材:电子测量技术教材实验设备:各种电子测量仪器与设备2.5 教学评估实践操作:评估学生对电子测量仪器与设备的操作能力课堂问答:了解学生对电子测量仪器与设备的使用方法和维护保养知识的掌握程度第三章:电子测量电路分析3.1 教学目标了解电子测量电路的基本原理和分析方法掌握电子测量电路的测量技术和方法能够分析电子测量电路的性能和指标3.2 教学内容电子测量电路的基本原理电子测量电路的分析方法电子测量电路的测量技术和方法电子测量电路的性能和指标3.3 教学方法讲授法:讲解电子测量电路的基本原理和分析方法案例分析法:分析具体的电子测量电路案例,讲解测量技术和方法3.4 教学资源教材:电子测量技术教材投影片:电子测量电路示意图和性能指标表格3.5 教学评估课堂问答:了解学生对电子测量电路基本原理和分析方法的理解程度小组讨论:评估学生对电子测量电路测量技术和方法的掌握程度第四章:电子测量误差与数据处理4.1 教学目标了解电子测量误差的基本概念和来源掌握电子测量误差分析和补偿方法掌握电子测量数据处理的基本方法4.2 教学内容电子测量误差的基本概念和来源电子测量误差分析和补偿方法电子测量数据处理的基本方法4.3 教学方法讲授法:讲解电子测量误差的基本概念和来源案例分析法:分析具体的电子测量误差案例,讲解分析和补偿方法实践操作法:学生亲自动手处理电子测量数据,掌握数据处理方法4.4 教学资源教材:电子测量技术教材实验设备:电子测量仪器与设备4.5 教学评估实践操作:评估学生对电子测量数据处理方法的掌握程度课堂问答:了解学生对电子测量误差分析和补偿方法的理解程度第五章:电子测量实验5.1 教学目标掌握电子测量实验的基本步骤和方法能够正确操作电子测量仪器与设备进行实验能够分析实验数据并得出正确结论5.2 教学内容电子测量实验的基本步骤和方法电子测量实验的操作要点电子测量实验数据的分析方法5.3 教学方法演示法:展示电子测量实验的操作过程和数据处理方法实践操作法:学生亲自动手进行电子测量实验,掌握操作方法和数据分析5.4 教学资源教材:电子测量技术教材实验设备:电子测量仪器与设备5.5 教学评估实践操作:评估学生对电子测量实验操作的熟练程度第六章:频率与时间测量6.1 教学目标理解频率和时间测量的重要性学习频率和时间的测量原理掌握常见频率和时间测量仪器的使用6.2 教学内容频率和时间测量的基础知识频率计和示波器的使用方法时间测量仪器如时间间隔计的使用方法实际测量案例分析6.3 教学方法讲授法:讲解频率和时间测量原理演示法:展示频率计和时间测量仪器的操作实践操作法:学生动手操作仪器进行测量练习6.4 教学资源教材:电子测量技术教材实验设备:频率计、示波器、时间间隔计等6.5 教学评估实践操作:评估学生对频率和时间测量仪器操作的准确性课堂问答:检查学生对频率和时间测量原理的理解第七章:电压与电流传感器测量7.1 教学目标认识电压和电流传感器的作用学习电压和电流的测量原理掌握电压和电流传感器的使用方法7.2 教学内容电压和电流传感器的基本原理电压和电流测量仪器的结构与使用电压和电流测量中的注意事项实际测量案例分析7.3 教学方法讲授法:讲解电压和电流传感器的工作原理演示法:展示电压和电流测量仪器的操作实践操作法:学生亲自动手进行电压和电流测量7.4 教学资源教材:电子测量技术教材实验设备:电压表、电流表、电流传感器等7.5 教学评估实践操作:评估学生对电压和电流传感器操作的准确性课堂问答:检查学生对电压和电流测量原理的理解第八章:信号发生器与信号分析8.1 教学目标理解信号发生器在电子测量中的作用学习信号发生器的使用方法掌握信号分析的基本技巧8.2 教学内容信号发生器的基本原理和功能信号发生器的操作和使用技巧信号分析的方法和应用实际测量案例分析8.3 教学方法讲授法:讲解信号发生器和信号分析的基础知识演示法:展示信号发生器的操作和信号分析过程实践操作法:学生动手操作信号发生器并进行信号分析8.4 教学资源教材:电子测量技术教材实验设备:信号发生器、示波器等8.5 教学评估实践操作:评估学生对信号发生器和信号分析操作的准确性课堂问答:检查学生对信号发生器和信号分析原理的理解第九章:网络分析与阻抗测量9.1 教学目标理解网络分析在电子测量中的重要性学习网络分析仪的使用方法掌握网络参数的测量技术9.2 教学内容网络分析的基本概念和原理网络分析仪的结构和操作网络参数测量技术实际测量案例分析9.3 教学方法讲授法:讲解网络分析和阻抗测量的基础知识演示法:展示网络分析仪的操作和测量过程实践操作法:学生动手操作网络分析仪进行测量9.4 教学资源教材:电子测量技术教材实验设备:网络分析仪、阻抗测量设备等9.5 教学评估实践操作:评估学生对网络分析仪操作的准确性课堂问答:检查学生对网络分析和阻抗测量原理的理解第十章:现代电子测量技术与发展趋势10.1 教学目标了解现代电子测量技术的新发展学习先进测量技术的应用探讨电子测量技术的发展趋势10.2 教学内容现代电子测量技术的新发展先进测量技术的应用案例电子测量技术的发展趋势分析10.3 教学方法讲授法:讲解现代电子测量技术的发展和趋势案例分析法:分析先进测量技术的应用案例讨论法:讨论电子测量技术的发展方向10.4 教学资源教材:电子测量技术教材投影片:现代电子重点和难点解析1. 电子测量技术概述补充说明:电子测量技术是电子工程领域的基础技术,通过对电子信号的准确测量,可以确保电子系统的性能和稳定性。

《公路工程测量》电子教案

《公路工程测量》电子教案

《公路工程测量》电子教案绪论一、公路工程测量在公路建设中的作用1、测量学的分类1)大地测量学2)普通测量学3)摄影测量学4)工程测量学5)海洋测量学6)地图测量学2、测量工作在工程建设中的主要任务1)测绘大比例尺地形图2)施工放样和竣工测量3)变形观测3公路工程测量在公路中的作用1)勘测设计阶段2)施工阶段3)竣工阶段4)运营阶段二、平面直角坐标系和点的高程(一)、地面点的定位体系1基准面1.1大地水准面(1)几个重要的名词a.铅垂线:离心力和地心引力的合力称为重力,重力的作用线即为铅垂线。

(它是测量工作的基准线。

)b.水准面:假想静止不动的水面延伸穿过陆地,包围了整个地球,形成一个闭合的曲面,这个曲面称为水准面。

(无数个)c.大地水准面:在无数个水准面中,其中与平均海水面相吻合的称为大地水准面。

(它是测量工作的基准面。

)(2)大地水准面的特性:a.不规则性(但处处与铅垂线垂直);b.唯一性。

(3)大地水准面的作用:a.点位的投影面;b.高程的起算面。

1.2总椭球体图1-1总椭球体(1)定义:选用一个非常接近大地水准面,并可用数学表达式表示的规则几何形体来表示地球总的形状。

这个数学形体就是由一个椭圆,绕其短轴旋转所形成的椭球体。

长半轴a ≈ 6378140 m短半轴b ≈ 6356755 m扁率f = ( a - b ) / a ≈ 1 / 298.257(二)坐标(1)地理坐标系(2)平面直角坐标(1)高斯平面直角坐标系①定义:从首子午线开始,自西向东每6 °划分一带,将该带展开,近似看成平面。

或是从东经1 ° 30' 子午线开始,自西向东每3°划分一带,将该带展开,近似看成平面。

②中央子午线经度及带号:◎对于6 °带:第N 带的中央子午线经度L0 = 6 N - 3 °经度L 的带号N = [ L / 6° ]+1◎对于3°带:第n 带的中央子午线经度l 0 = 3 n经度l °的带号n = [ ( l ° -1 ° 30 ′ ) / 3 ° ]+1◎坐标(X ,Y)Y 坐标值加上500km ,再冠以带号。

(完整版)测量学(全)

(完整版)测量学(全)

(完整版)测量学(全)测量学电⼦教案2004年7⽉本课程教学与实验概况:《测量学》是测绘⼯程专业本科⽣所学的第⼀门有关测绘⽅⾯的课程,是⾮常重要的⼀门课程,属于专业基础课。

主要介绍观测和绘图两⼤⽅⾯的相关知识,包括各种常规仪器的结构、作⽤及其使⽤⽅法等等;平板测图的原理、操作和⽅法要求等等;也包括相应的⼀些测量内业数据处理、测量误差理论和应⽤等等。

教学环节:教学环节包括两个学期,⼀共100个左右的学时。

第⼀学期教学内容为1~9章,主要知识点有测量的基本知识、仪器、观测、导线计算和基本误差理论等知识,学时数68学时。

第⼆学期教学内容为11~16章(不包括第12章),主要知识点有地形图测绘的基本知识,竖直⾓观测与计算,地球曲率和⼤⽓折射对三⾓⾼程的影响,经纬仪视距测量,平板测图原理和平板的应⽤,地形图表⽰地物、地貌的基本⽅法,地物、地貌的观测与绘制,地形图的分幅、接边和整饰清绘的基本⽅法和要求等,总学时数32学时。

实验环节:实验环节也包括两部分,⼀是课间实习,整个课程结束后的四周实习。

为了加⼤实习的⼒度,让学⽣熟练掌握仪器操作,另外增加20学时,进⾏导线测量和⽔准测量综合练习。

第⼀章绪论主要内容:本章是对测绘⼯作的简单概括,主要介绍了测绘⼯作的研究对象、分类、任务、作⽤以及国、内外测量学的巨⼤发展。

作⽤:对测量学课程的内容、范畴及其任务、作⽤有了⼀个基本的认识。

§1-1 测绘⼯作的任务及其在社会主义建设中的作⽤主要内容:测绘科学研究的对象;测绘科学的分类及其研究的内容;测绘⼯作的任务和作⽤。

1.测绘科学研究的对象:地球的形状、⼤⼩和地表⾯上各种物体的⼏何形状及其空间位置。

2.测绘科学的分类及其任务——从其研究的内容和⽅法分1)地形测量学:研究地球⾃然表⾯上的⼀个⼩区域内地表⾯各类物体形状和⼤⼩的测绘科学。

由于地球半径很⼤,可以把这块球⾯当作平⾯看待⽽不考虑其曲率,其研究的内容可以⽤⽂字和数字记录下来,也可以⽤图表⽰。

《工程测量》电子教案

《工程测量》电子教案

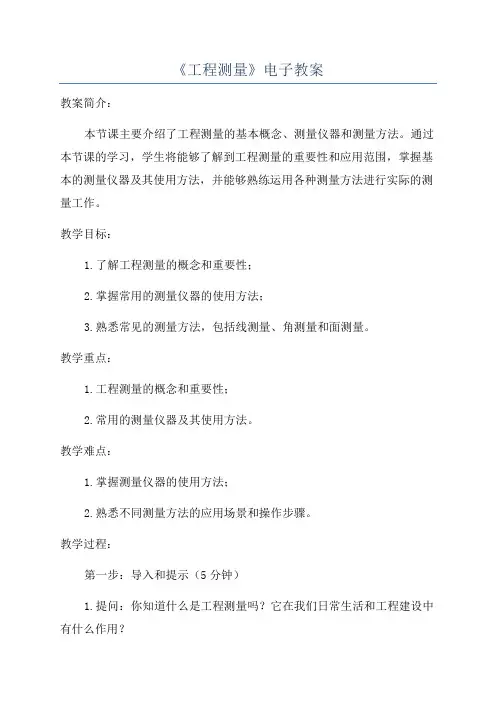

《工程测量》电子教案教案简介:本节课主要介绍了工程测量的基本概念、测量仪器和测量方法。

通过本节课的学习,学生将能够了解到工程测量的重要性和应用范围,掌握基本的测量仪器及其使用方法,并能够熟练运用各种测量方法进行实际的测量工作。

教学目标:1.了解工程测量的概念和重要性;2.掌握常用的测量仪器的使用方法;3.熟悉常见的测量方法,包括线测量、角测量和面测量。

教学重点:1.工程测量的概念和重要性;2.常用的测量仪器及其使用方法。

教学难点:1.掌握测量仪器的使用方法;2.熟悉不同测量方法的应用场景和操作步骤。

教学过程:第一步:导入和提示(5分钟)1.提问:你知道什么是工程测量吗?它在我们日常生活和工程建设中有什么作用?2.学生回答后,教师简单介绍工程测量的概念和重要性。

第二步:讲解测量仪器(15分钟)1.教师用PPT或者实物向学生展示常用的线测量仪器、角测量仪器和面测量仪器,并简单介绍其使用方法和注意事项。

2.学生通过观察和听讲,掌握各种测量仪器的外观、结构和使用方法。

第三步:介绍测量方法(30分钟)1.分别介绍线测量、角测量和面测量的基本原理和应用场景。

2.针对不同的测量方法,教师详细讲解测量步骤和操作注意事项,并通过实例演示操作过程。

3.学生观看并模仿教师的演示,熟悉测量操作流程,并能够理解测量方法的具体应用。

第四步:实践操作(25分钟)1.学生分小组进行实践操作,每个小组至少选取一种测量方法进行测量练习。

2.教师在课堂上进行巡视指导,并及时纠正学生的操作错误和误差。

3.学生通过实践操作,巩固和运用所学测量知识和技能,并能够独立完成基本测量任务。

第五步:总结和小结(10分钟)1.学生上台进行总结发言,回答以下问题:工程测量的概念、重要性、常用测量仪器和测量方法。

2.教师进行总结和点评,强调学生们在实践操作中的优点和需要改进之处,并鼓励学生继续努力。

教学反思:通过本节课的教学,学生在了解工程测量的基本概念和重要性的基础上,掌握了常用的测量仪器的使用方法,并能够熟练应用不同的测量方法进行实际的测量工作。

建筑工程测量教案(最新整理)

建筑工程测量教案(最新整理)

建筑工程测量电子教案贵阳职业技术学院科技处熊光奎课题:第一章绪论第一讲建筑工程测量的任务及地面点平面位置的确定课型:讲授教学目的与要求:了解测量学的概念及分类、地球的形状和大小;理解测定和测设的概念和区别、建筑物的施工测量、水准面和水平面区别、三种坐标的适用范围、高斯平面直角坐标x,y的含义;掌握大地水准面、铅垂线的概念及作用,测量学与数学中的平面直角坐标系的区别、测量工作的实质、地面点位置的表示方法。

教学重点、难点:重点:测定和测设的区别;地面点位置的表示方法;大地水准面、铅垂线的概念及作用;测量学与数学中的平面直角坐标系的区别。

难点:高斯平面直角坐标采用教具、挂图:地球仪、世界地图、多媒体课件复习、提问:1.日常生活中,你注意到了哪些测量问题,你能想明白吗?2.为什么说有工程建设就有测量施工?课堂小结:通过这次课,我们首先学习了测量学的概念,它包括了两个主要内容,测定和测设,大家回顾一下,然后我们了解了一下测量学的主要分支和建筑工程测量的内容。

接下去我们学习了测量工作的实质,如何确定点的三维坐标,如何在地球上建立坐标系,重点要弄清楚高斯平面直角坐标的建立办法,以及在小区域范围内建立独立平面直角坐标系的方法,要清楚这两种坐标系与数学上平面直角坐标系的区别和联系。

教科书第10页3题、第11页4、5、7、8题课后分析:1.建筑工程测量是建筑施工技术的重要组成部分,贯穿于施工过程始终;2.本学期理论课共十二周,每周6学时,包含七个实验,实训两周,第十八周考试;3.教学内容分为测量仪器使用、地形图测绘、测设等几方面内容,要求学会仪器操作和测量方法。

第一章绪论 第一讲建筑工程测量的任务及地面点平面位置的确定 一、测量学的概念 1.测量学:研究三维空间中各种物体的形状、大小、位置、方向和其分布的学科。

2.内容:测定(测绘或测图):是指使用测量仪器和工具,通过测量和计算,得到一系列特征点的测量数据,或将地球表面的地物和地貌缩绘成地形图。

电子行业高等数学电子教案

电子行业高等数学电子教案

电子行业高等数学电子教案本教案旨在为电子行业的学生提供一份高等数学的学习指南。

高等数学是电子工程师所必备的重要数学基础知识,对于理解电子理论、电路分析和信号处理等内容至关重要。

通过本教案,学生将能够掌握高等数学的基本概念、理论和应用。

1. 引言高等数学是一门研究数量、结构、变化以及空间等概念关系的学科。

对于电子工程师来说,高等数学是一门基础学科,它涵盖了微积分、线性代数、概率论和数理统计等内容。

在电子行业中,高等数学的应用十分广泛,涉及到信号处理、电路分析、通信系统设计等方面。

2. 高等数学基础概念在学习高等数学之前,首先需要掌握一些基础概念。

本章将介绍数集、函数、极限等基本概念,并解释它们在电子行业中的应用。

2.1 数集在高等数学中,数集是由一组数组成的集合。

常见的数集有自然数集、整数集、有理数集和实数集等。

电子工程师在信号处理和电路分析中经常会遇到各种数集,了解数集的性质和运算规则对于解决实际问题非常重要。

2.2 函数函数是一种特殊的关系,它将一个数集中的每个数映射到另一个数集中的唯一数。

在电子行业中,函数被广泛应用于信号处理、系统建模和电路分析等方面。

学习函数的性质和图像可以帮助电子工程师理解和分析电子系统的行为。

2.3 极限在数学中,极限是描述一个函数在某个点附近的行为。

在电子工程中,极限的概念在信号处理和电路分析中具有重要的作用。

学习极限的概念和性质可以帮助电子工程师更好地理解电子系统的稳定性和性能。

3. 微积分基础微积分是高等数学的核心内容,它研究函数的变化率和积分。

在电子行业中,微积分广泛应用于信号处理、电路分析和通信系统设计等方面。

3.1 导数导数是函数变化率的度量,它衡量函数在某一点上的变化速率。

在电子工程中,导数被广泛应用于信号处理和系统建模等方面。

学习如何计算和应用导数对于电子工程师进行系统分析和设计非常重要。

3.2 积分积分是导数的逆过程,它度量函数在一定区间上的累积变化量。

电工电子教案

电工电子教案

电工电子教案第一章:电工基础1.1 电流、电压和电阻教学目标:了解电流、电压和电阻的概念及其关系。

学会使用万用表测量电流、电压和电阻。

教学内容:电流、电压和电阻的定义。

电流、电压和电阻的测量方法。

万用表的使用方法。

教学活动:引入电流、电压和电阻的概念。

演示电流、电压和电阻的测量方法。

学生分组实验,使用万用表测量电流、电压和电阻。

1.2 电路元件教学目标:了解电路元件的种类和作用。

学会使用电路元件搭建简单电路。

教学内容:电路元件的种类:电源、开关、导线、电阻、电容等。

电路元件的作用。

简单电路的搭建方法。

教学活动:介绍电路元件的种类和作用。

演示简单电路的搭建方法。

学生分组实验,搭建简单电路。

第二章:电子技术基础2.1 电子元件教学目标:了解电子元件的种类和作用。

学会使用电子元件搭建简单电子电路。

教学内容:电子元件的种类:二极管、晶体管、电阻、电容等。

电子元件的作用。

简单电子电路的搭建方法。

教学活动:介绍电子元件的种类和作用。

演示简单电子电路的搭建方法。

学生分组实验,搭建简单电子电路。

2.2 电路分析方法教学目标:了解电路分析的基本方法。

学会使用欧姆定律、基尔霍夫定律等分析电路。

教学内容:电路分析的基本方法:欧姆定律、基尔霍夫定律等。

电路分析的步骤。

电路分析的实例。

教学活动:介绍电路分析的基本方法。

演示电路分析的步骤和实例。

学生分组实验,练习电路分析。

第三章:电机与控制3.1 直流电机教学目标:了解直流电机的工作原理和特性。

学会使用直流电机进行控制。

教学内容:直流电机的工作原理。

直流电机的特性:转速、转矩等。

直流电机的控制方法:开关控制、PWM控制等。

教学活动:介绍直流电机的工作原理和特性。

演示直流电机的控制方法。

学生分组实验,使用直流电机进行控制。

3.2 交流电机教学目标:了解交流电机的工作原理和特性。

学会使用交流电机进行控制。

教学内容:交流电机的工作原理。

交流电机的特性:转速、转矩等。

交流电机的控制方法:开关控制、变频控制等。

《电子仪器与测量技术》课程标准

《电子仪器与测量技术》课程标准

《电子仪器与测量技术》课程教学标准目录一、课程名称二、适用专业三、必备基础知识四、课程的地位和作用五、主要教学内容描述六、重点和难点七、内容及要求模块一:电子测量技术基础1、教学内容2、教学要求3、教学手段及方法模块二:电子测量仪器1、教学内容2、教学要求3、教学手段及方法模块三:电子测量实训1、教学内容2、教学要求3、教学手段及方法模块四:现代电子测量技术1、教学内容2、教学要求3、教学手段及方法八、说明1、建议使用教材和参考资料2、模块学时分配3、考核方法及手段4、注意事项5、其他说明一、课程名称:电子仪器与测量技术。

二、适用专业:电子工程系各专业、通信工程系各专业。

三、必备基础知识:电分析基础、路低频电子线路、高频电子线路、数字电子技术等。

四、课程的地位和作用1、课程的地位:电子工程系与通信工程系各专业的专业基础必修课。

2、课程的作用《电子仪器与测量》课程是我院电子工程系与通信工程系各专业的主干专业基础课程之一。

其任务是使学生具备有关电子测量仪器的基本知识和电子测量仪器的操作使用能力。

通过本课程的学习,应使学生掌握电子测量的原理和方法,掌握常用电子测量仪器的原理、性能和使用方法,了解测量误差的来源及处理方法。

其主要教学内容包括:测量误差和测量结果处理、测量用信号源、波形测量与示波器、频率与时间的测量、电压测量、频域测量、频谱分析和非线性失真的测量等。

其目的是使学生更好地使用和维护电子仪器,同时培养学生热爱科学、实事求是的学风,培养学生严肃认真、一丝不苟的工作作风和创新精神。

初步形成解决实际问题的能力。

通过理论与实践的学习与训练,使学生的全面素质得到提高,职业道德观得到加强。

该门课程学习的好坏将直接影响到学生后续课程的学习以及就业能力。

五、主要教学内容描述电子测量及测量技术基础、测量用信号源、电子示波器、电能量测量仪器、时间与频率测量仪器、频域测量仪器、常用元器件测量仪器、数据域测量仪器、现代电子测试技术与自动测试系统等。

中职电子测量技术教案:互感器(全3课时)

中职电子测量技术教案:互感器(全3课时)

中等专业学校2023-2024-1教案编号:教学内容讲授新课在测量中,采用互感器与采用分流器和附加电阻比较,有以下几方面的优点:(1)可以实现一表多用。

采用一个多量程的互感器,或用几个单量程的互感器,可以大大扩展仪表的测量范围。

特别是当所用测量仪表是准确度较高的标准表时,可以充分发挥该仅表的作用。

(2)一个互感器可以同时接入几种仪表。

因此,在测量工作中可以降低设备费用和减:小安装仪表的空间位置。

(3)降低功率损耗。

采用互感器进行测量,比采用分流器和附加电阻时的功率损耗要小得多。

(4)保障设备及人身安全,解决了对高电压、大电流测量的问题。

采用互感器进行测量,可以使高电压、大电流的工作电路与测量回路绝缘,并且还可以在远离高电压、大电流电路的地方进行测量,因此,可以保障设备及工作人员的安全。

而且对仪表的制造来说,也无须考虑对高压绝缘的要求,降低了仪表的成本。

所以,在教学内容高压电路中,即使电流没有超过电流表的量程,电流表的接人还是要通过互感器。

(5)仪表制造标准化。

采用互感器后,在工程测量中,仪表(特别是安装式仪表)的量程可以只设计为5A 或100V,就可以通过互感器完成各种量程的测量。

这样就不需要按被测电流的大小和电压的高低进行设计。

由于互感器具有上述种种优点,所以在工程测量中的应用非常广泛。

一、电压互感器电压互感器实质上就是一个降压变压器,其实物如图5-15所示。

1.结构在工程测量中,一般规定互感器的二次绕组的额定电压为100V,所以它的一次绕组的匝数比二次绕组的匝数要多得多。

不同量程的电压互感器,其一次绕组的匝数是不同的,即一次绕组可以接不同的额定电压。

图5-16所示为被测电路、电压互感器和电压表之间的连接图。

其中,电压互感器的一次绕组通过端钮U1和U2并接在被测电路中;二次绕组则通过u1和u2端钮与电压表连接。

2.理想互感器工作原理电压互感器的工作原理与变压器相似。

在测量中,连接在二次绕组的电压表的阻抗较高,所以电压互感器在正常工作时近似于一个开路运行的变压器。

测量学课程教案

测量学课程教案

测量学课程教案一、课程概述测量学是地理科学、土木工程、水利工程、地质勘探等许多专业的重要基础课程。

本课程的主要目标是使学生掌握基本的测量知识和技能,能够进行实地测量和数据采集,并能够使用现代测量仪器和软件进行数据处理和分析。

二、课程目标1、掌握测量学的基本概念、原理和方法。

2、掌握各种测量仪器的使用方法和操作流程。

3、学会使用现代测量软件进行数据处理和分析。

4、能够进行实地测量和数据采集。

5、能够将测量结果应用到实际工程中。

三、课程内容1、测量学基础知识:包括测量学的定义、发展历程、基本概念和单位等。

2、测量仪器:介绍各种测量仪器,如水准仪、经纬仪、全站仪、GPS 等的使用方法和操作流程。

3、测量技术:介绍各种测量技术,如三角测量、导线测量、水准测量、GPS测量等的基本原理和方法。

4、数据处理和分析:介绍测量数据的处理和分析方法,如误差分析、数据平滑、地形图绘制等。

5、实地测量和数据采集:通过案例分析,介绍如何进行实地测量和数据采集,并介绍相关的数据处理和分析方法。

6、测量结果的应用:介绍如何将测量结果应用到实际工程中,如土地规划、建筑设计、道路建设等。

四、教学方法1、理论教学:通过课堂讲解、演示和案例分析,使学生掌握基本的测量知识和技能。

2、实验教学:通过实验操作,使学生掌握各种测量仪器的使用方法和操作流程。

3、项目实践:通过小组项目实践,使学生能够将所学知识应用到实际工程中,提高其实践能力。

4、自主学习:通过推荐相关书籍、网站等资源,鼓励学生自主学习和自我提升。

五、考核方式1、平时成绩:根据学生的出勤率、课堂表现、作业完成情况等平时表现进行评估。

2、期中考试:通过笔试或机考的形式,测试学生对基本概念和理论知识的掌握情况。

3、期末考试:通过笔试或机考的形式,测试学生对整个课程知识的掌握情况。

4、项目实践报告:根据小组项目实践的完成情况和报告质量,评估学生的实践能力和团队合作精神。

控制测量学练习题控制测量学是地球科学和空间科学中的一个重要领域,它主要研究地球表面和地球形状的测量方法,以及这些测量数据的处理和应用。

电子行业工程测量电子教案

电子行业工程测量电子教案

电子行业工程测量电子教案一、引言电子行业工程测量是电子产品开发过程中不可或缺的一环,它涉及到各种电子设备的测试与测量,包括电压、电流、电阻、频率等参数的测量。

本教案旨在帮助学生了解电子行业工程测量的基础知识和技术,以及相关仪器的使用方法。

二、教学目标1.了解电子工程测量的重要性和应用领域;2.理解常见的电子测量仪器的原理和使用方法;3.学会使用示波器、万用表、信号发生器等仪器进行电子测量;4.掌握电压、电流、电阻、频率等基本参数的测量方法;5.能够进行电路的基本测试和故障排查。

三、教学内容3.1 电子工程测量概述•电子工程测量的定义和作用•电子工程测量在电子产品研发中的重要性•电子行业工程测量的应用领域3.2 电子测量仪器的原理和使用方法•示波器的原理和使用方法•万用表的原理和使用方法•信号发生器的原理和使用方法3.3 电压测量方法和实验•直流电压测量方法和实验•交流电压测量方法和实验3.4 电流测量方法和实验•直流电流测量方法和实验•交流电流测量方法和实验3.5 电阻测量方法和实验•固定电阻测量方法和实验•可变电阻测量方法和实验3.6 频率测量方法和实验•信号发生器的频率设置方法•示波器的频率测量方法和实验3.7 电路测试和故障排查•电路参数的测试方法和实验•常见电子故障排查方法和实验四、教学方法本教案采用理论教学与实验结合的方式进行。

理论教学部分主要通过PowerPoint演示进行讲解,并结合案例和实例进行说明。

实验部分旨在通过实际操作仪器进行电子测量的实验,培养学生的动手能力和实践能力。

五、教学工具和设备需求•教学用电脑或投影仪•示波器、万用表、信号发生器等电子测量仪器•实验用电路板、电源等配套实验设备六、教学评估学生的学习效果将通过实验结果和理论考试进行评估。

实验结果将衡量学生的操作能力和实验报告的质量,理论考试将考察学生对电子工程测量知识的掌握和应用能力。

七、教学扩展为了进一步提高学生的综合能力,可以开设相关的实践课程,例如电子电路设计与实验课程,让学生将所学的电子测量知识应用到实际情境中。

工程测量课程建设方案

工程测量课程建设方案

《工程测量》课程精品课程建设方案一课程建设的思路与目标《工程测量》课程是市政工程施工专业的一门专业核心课程。

其功能是使学生掌握工程测量的基本原理和测量方法,具有市政工程测量的基本职业能力,为后续的道路施工、桥梁施工、市政管道施工等课程作前期准备。

1.建设思路:《工程测量》精品课程建设工作按照上海市教委最新颁布的《中等职业学校市政工程施工专业教学标准》的要求,培养适应企业需求的中等应用型技能人才的需要,遵循课程的教学规律,根据教育部及市教委有关精神以及学校的精品课程建设的评审内容进行建设工作部署.在精品课程建设过程中,以坚持体现现代职业教育理念,遵循教育教学的普遍规律为指导思想,恰当运用现代教学技术、方法与手段,使《工程测量》精品课程具有科学性、先进性和鲜明的课程特色。

2.建设目标:(1)课程目标培养具有工程测量基本理论、较高的测量技能以及具有善于合作、善于学习等关键能力的应用性人才;教学内容与企业岗位需求接轨;把教学场所的重心由传统课堂转入实训场所,以实践教学为核心,采用基于工作过程的任务驱动教学,实现教、学、做一体。

(2)质量目标经过2~3年的努力,将《工程测量》建设成上海市具有一流的教师队伍、优选的教学内容、先进的教学方法、优秀的教材、高水平的教学管理等特点的示范性课程,达到并通过上海市精品课程评审。

二、课程建设的现状条件《工程测量》一直是我校重点建设的课程,坚持突出学生的测量技能的训练。

现已经发展成为一门在本市土木类学校中教学能力强、教学资源丰富、教学效果好的课程.师资队伍状况:测量教研室现有7名教师,1名高级讲师,4名工程师,2名助理讲师,其中2名硕士研究生学历,目前正在引进一名大型施工企业测量技术人员;师资队伍年龄结构、学历及能力结构基本合理.●使用教材状况现使用中等职业教育国家规划教材《市政工程施工测量》,同时根据上海市中等职业学校“市政工程专业”新教学标准,正组织力量编写以任务为引领的校本教材(包括实训教材).●教学组织基本情况基本知识讲解(理论课)(4课时/周)+ 课间实训(4课时/周)+综合实训(2周)理论课讲授每班1名教师,实训课1名教师辅导2个小组,每小组5~6名学生,教师数根据每班学生数配备。
