余热锅炉热控仪表配置、安装及优化

余热锅炉热控仪表配置、安装及优化

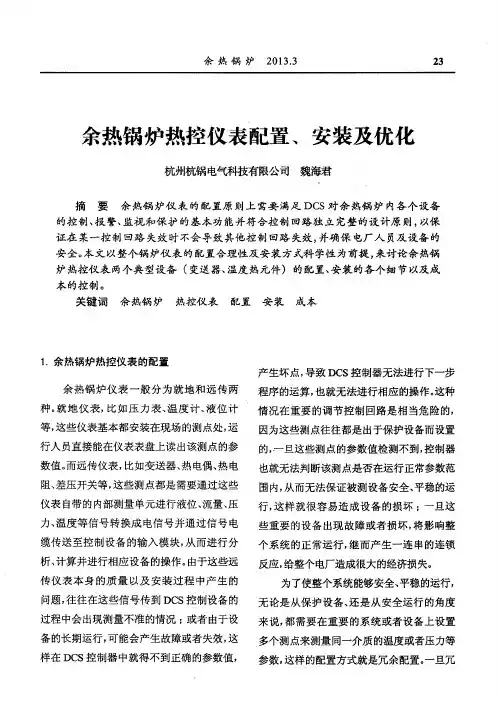

余 热 锅 炉
2 0 1 3 . 3
余热锅炉 热控仪表配置 、安装及优化
杭州杭锅 电气科技有限公司 魏海君
摘 要 余热锅 炉仪 表 的配置原 则上 需要 满足 DC S 对 余 热锅 炉 内各个设备 的控 制 、 报 警、 监 视 和 保 护 的 基 本 功 能 并 符 合控 制 回路 独 立 完 整 的设 计 原 则 , 以保
2 0 1 3 . 3
余 中某 一个 测 点产 生 故 障, 其 它冗 余 的测 点 还 能继 续 测到 参数 , 这 样就 大 大 减小 了设 备
2 . 余 热锅炉 热控仪 表 的安装形 式及优 化
余热锅炉热控仪表所测量的介质参数,
通 常就 是 系 统设 备 的 压力 、 温度、 流量、 液 位 等 参数 。 用 于测 量 这 些介 质 参数 的通 常有 变
蝰 泰管 i 薹
图1 变送 器的安 装和 配置
从图 1 中我们可 以看到, 变送器所需要 的压力参数都需要从被测介质所在的管道上
开孔 , 并 引 出取 样 导管 , 然 后 安装 一 次 阀 门, 再在 一次 阀 门之 后连 接仪 表 导管 , 然 后再 连
接变送 器 。 为 了保证 变送器 能测 到压力数 据 ,
的, 一 旦 这些测 点 的参数值 检 测不 到, 控制器
也就无法判断该测点是否在运行正常参数范
围 内, 从 而无 法保证 被测 设备 安全 、 平 稳 的运 行, 这 样 就很 容 易 造成 设 备 的损坏 ; 一 旦这 些重 要 的设 备 出现 故 障 或 者损 坏 , 将影 响整
缆传送至控制设备的输入模块, 从而进行分 个 系 统 的 正常 运行 , 继 而 产 生一 连 串的连锁

热控施工方案

热控施工方案

热控施工方案
本文将介绍一个高效的热控施工方案,以确保在建筑工程中实现恰到好处的温度控制。

通过合理的设计和施工步骤,我们可以提供舒适的室内环境,同时降低能源消耗并提高建筑效能。

1. 设计准备
在开始热控施工之前,需要根据建筑特点和使用需求进行细致的设计准备。

这包括确定建筑的结构特点、朝向、材料等因素,以便在后续的施工中选择合适的热控设备和材料。

2. 选择合适的热控设备
根据设计准备阶段的要求,选择适合建筑的热控设备,如空调系统、供暖系统等。

应根据建筑的面积、高度、朝向等因素进行合理的选择,以确保设备的效能和节能性能。

3. 执行施工
在选择好热控设备后,进行施工工作。

这包括安装设备、连接管线、调试系统等,确保每个环节都符合设计要求,并严格按照标准操作流程进行。

4. 定期检查和维护
热控设备的正常运行需要定期的检查和维护。

建议设立定期的维护计划,对设备进行清洁、润滑、检测等工作,以延长设备寿命,保证系统正常运行。

结语
通过上述的热控施工方案,我们可以为建筑提供舒适的室内环境,同时降低能源消耗,提高建筑效能。

关注细节,选择适合的设备,并定期维护,是实现热控施工成功的关键步骤。

希望这份方案对您有所帮助,谢谢阅读!。

热工仪表施工方案

热工仪表施工方案

热工仪表施工方案一、引言热工仪表在各种工业领域中起着至关重要的作用,它们是监测和控制流程中温度、压力、流量等参数的关键设备。

为确保热工仪表的准确性和可靠性,需要在安装时严格按照施工方案进行操作。

本文将介绍热工仪表的施工方案,包括施工前的准备工作、安装流程、调试方法等内容。

二、施工前准备在进行热工仪表的安装之前,需要进行充分的准备工作。

首先,要对施工现场进行必要的清理和整理,确保安装区域的环境整洁。

同时,要检查所有需要使用的工具和材料是否齐全,确保安装过程的顺利进行。

三、安装流程1.确定安装位置:根据工艺要求和设计图纸确定热工仪表的安装位置,确保安装位置符合相关标准和规范。

2.安装支架:根据设计要求安装支架,确保支架结构牢固稳定。

3.连接管路:根据设计图纸连接管路,确保管路畅通无阻。

4.安装仪表:将热工仪表按照标准安装在支架上,并确保安装牢固。

5.接线接口:根据接线图连接仪表的电气接口,确保接线正确。

6.固定:完成安装后,对热工仪表和管路进行固定,确保不会出现松动或倾斜的情况。

四、调试方法1.供电测试:在完成安装后,首先进行仪表的供电测试,确保仪表能够正常接收电源。

2.零点调整:根据标准操作流程进行零点调整,确保仪表的准确性。

3.量程调整:根据实际测量需求进行量程调整,确保仪表的测量范围符合要求。

4.实际测量:在调试完成后,进行实际测量,验证热工仪表的准确性和稳定性。

五、总结热工仪表的施工过程需要严格按照标准操作流程进行,保证安装的准确性和可靠性。

只有每一个步骤都经过认真执行,才能确保热工仪表的正常运行和准确测量。

希望本文介绍的热工仪表施工方案能为相关工作人员提供一定的参考和帮助。

热控仪表安装施工方案

热控仪表安装施工方案

热控仪表安装施工方案1、穿线管敷设1.1施工前组织专业技术人员熟悉图纸技术资料以及招标文件,了解整个工程的施工特点、要点以及设计意图,复核仪表设备安装图纸与电气设备安装图纸、土建施工图、设备安装图是否一致。

并且清楚了解设计意图,准确把握各仪表设备系统的性能、功能及用途等。

1.2根据土建和电气施工进度计划,组织好人、材、机的准备。

跟踪土建和电气具体施工进度,做好配合。

暗配管预埋、预留,既要靠近设备又要不防碍设备安装。

本工程设备较多,施工时一定要熟悉仪表施工图纸、设备安装图纸、土建图纸、各种质量验收规范以及自己的施工经验。

暗配导管,埋设深度与建筑物表面的距离不小于15mm。

电缆导管的弯曲半径不小于电缆最小允许弯曲半径的20倍。

在预埋管结束后,及时把管口密封好,防止土建施工时混凝土、石子等杂物从管口进入。

1.3明配电缆导管时,导管应排列整齐,固定点间距均匀,安装牢固。

在距终端、弯头中点的边缘距离150~500mm范围内设有管卡,中间直线段管卡间的最大距离为:SC20穿线管2米,SC25穿线管2.5米。

1.4所有镀锌穿线管严禁对口熔焊连接,必须使用管箍连接,并涂防腐导电膏,跨接接地线,连接要封闭,穿线管口要光滑。

1.5所有铁质穿线导管必须接地可靠,不得熔焊跨接接地线,必须使用专用接地卡接地,跨接两卡间连线是铜芯软导线,截面积应不小于4mm2。

2、仪表电缆桥架安装2.1本工程仪表电缆桥架采用梯形桥架,其安装程序如下:桥架支架制作→桥架支架安装定位→桥架支架安装→桥架安装→桥架调直、调平→桥架固定→接地线敷设→补刷防锈漆。

2.2桥架支架在制作时,必须根据图纸的要求尺寸来下料,焊接时,焊接面至少要3面,焊接处要饱满,焊接完毕后必须将焊药处理干净,然后要进行防锈处理,再刷面漆。

支架的垂直槽钢必须焊接垂直,支架的水平槽钢必须焊接水平。

2.3桥架支架在安装时,水平支架必须在同一水平面上,误差要在≤5mm。

桥架在厂区安装时,应用吊车把电缆桥架吊到管廊平台上,在吊装时,要防止电缆桥架碰撞到安装的工作人员和管廊上,致使人员伤亡和桥架变形。

热控仪表施工方案

热控仪表施工方案

热控仪表施工方案a.专业施工组织思路热控专业的施工从电缆桥架和盘柜安装工作开始,一直到整个施工项目结束为止。

尽管在此期间受到其它专业施工进度的限制,但仍要确保工程的形象进度,因此在工作安排上要采取灵活的方式。

以电缆工程作为施工主线,依次进行就地设备、装置安装和系统完善,满足工程进度的需要。

在本工程中热控专业将控制盘柜安装、电缆敷设及接线、小径管安装等项目创工艺闪光点为目标,精心组织本专业的施工。

b.做好充分的施工准备主要进行施工图纸会审,编制材料、设备供货、施工进度计划,根据业主和监理单位的相关施工、质量、安全等文件,并结合本公司和项目部的相关文件编制本专业的质量、安全、施工措施技术文件以及热控标准件的配制、加工,工器具的配置,各种规章制度的建立和职工的技术培训等。

施工中标后首先配合土建进行电缆管预埋,各种底座、支架的铁构件预埋及电缆孔等相关孔洞的预留;热控设备间盘、柜、台底座的制作安装及电缆桥架安装;配合机务专业进行热控部分的安装。

1热控电缆系统施工电缆敷设、接线涉及到电缆桥架的安装、电缆保护管的敷设等。

电缆通道和电缆走向的合理安排是整个电缆工程的关键,针对分支桥架无正式设计的状况,根据机务专业设备、管道及热控设备布置情况,统一协调,优化设计电缆通道走向,能否保证设备的安全运行,电缆敷设和接线的施工质量非常重要,为设备的安全稳定运行和施工质量,在技术准备过程中必须高度重视此项工作。

本工程电缆主通道为电缆桥架、槽盒,引出部分穿镀锌管保护,从镀锌管引出到设备的电缆采用金属软管保护,既全程密封,从而保证了电缆外观整齐、美观,防水、便于维护,运行可靠。

a.电缆系统施工前的技术准备在施工技术准备时,要认真核对设计图纸中电缆敷设的规格、型号、长度、路径以及相关设备的编号。

根据设备布置图、电缆通道图及电缆清册,核对电缆敷设清单。

确定各电缆通道的主断面,合理安排电缆通道,电缆通道自上而下为动力电缆、控制电缆、仪表信号电缆、计算机电缆。

热控仪表施工方案

热控仪表施工方案

热控仪表施工方案
一、前言
热控仪表在现代工业生产中扮演着至关重要的角色。

为了保证热控仪表的正常
运行和准确性,施工方案显得尤为重要。

本文将介绍热控仪表的施工方案,包括施工前的准备工作、施工步骤与注意事项等内容。

二、施工前的准备工作
1.定位:首先确定热控仪表的安装位置,确保安装位置符合相关标准与
要求。

2.器材准备:准备好所需的热控仪表及安装配件,保证器材齐全。

3.工具准备:准备好适用于安装的工具,确保施工过程中的顺利进行。

三、施工步骤
1.固定支架:根据安装位置的要求,安装并牢固固定热控仪表支架。

2.连接电路:根据热控仪表的接线图,正确连接电路,确保连接稳固无
误。

3.定位安装:将热控仪表放置在支架上,调整角度使其处于最佳安装位
置。

4.电源接入:接入适配的电源线,确保电源接入无误,并进行电源测试。

5.调试检查:在确保安装无误后,进行热控仪表的调试检查,确保功能
正常。

四、注意事项
1.安全第一:在施工过程中,务必做好安全防护工作,避免安全事故的
发生。

2.严格按照安装说明操作:在施工过程中,务必按照热控仪表的安装说
明进行操作,避免因操作不当而造成损坏。

3.施工质量保证:施工完成后,务必进行质量检验,确保施工质量满足
要求。

五、总结
热控仪表的施工方案是保证其正常运行的关键。

通过本文介绍的施工方案内容,希望能够帮助施工人员更好地进行热控仪表的安装与调试工作,确保工作的顺利进行和热控仪表的准确性。

热控仪表安装施工方案

热控仪表安装施工方案

热控仪表安装施工方案一、工程概况赤峰热电厂四期供热扩建工程锅炉部份安装两台哈尔滨锅炉厂有限责任公司生产的HG-440/型循环流化床锅炉。

锅炉采用平衡通风的方式,压力平衡点位于炉膛出口,所以运行时燃烧室处于正压工况。

汽机部份安装两台哈尔滨汽机厂有限责任公司生产的CC100/型汽轮机。

本施工方案包括锅炉、汽机部份范围内的当场检测及控制仪表、ST98型流量计、压力及差压变送器安装。

二、编制依据及相关文件本施工方案依据《电力建设施工及验收技术规范》第5部份:热工自动化DL/《火电施工质量查验及评定标准》热工仪表及控制装置篇(1998年版)《电力建设安全工作规程》F123 4S-K0103锅炉热工控制系统图F123 4S-K0103汽机热工控制系统图F123 4S-K0105机炉除氧给水热控设备清册等施工设计图纸编制。

三、作业进度及劳动力安排本项目作业进度由2006年4月15日开始,计划工期1个月;并按照现场设备安装进度进行施工。

1作业人员数量及要求相关人员数量:施工负责人:1人;热控仪表装置安装工:10人电焊工:5人;施工负责人应了解本工程的设计和工艺要求,掌握整体施工步骤及方式,而且具有必然的施工组织能力及责任心。

从事热控安装工程施工人员具有必然的安装施工经验。

并通过施工单位的笔试与实际操作考核合格后方准施工,施工人员必需相对固定。

所有作业人员必需经体检合格,没有不适合热控安装作业的病症。

特种作业人员(热控仪表装置安装工、电焊工、起重工)应具有特种作业资格证书。

所有施工人员必需通过三级安全教育并考试合格,方可上岗施工。

2作业工器具(包括仪器仪表、力能配备)1 动工前时全部参加该项目施工的人员进行技术交底并签字2 施工应具有的条件本项目热控安装的图纸会审工作已完; 按照厂家资料编制详细的作业指导书并审批完;五、施工方式1.当场检测仪表和控制仪表的安装1)当场压力仪表和差压仪表的安装 安装地址的选择仪表应安装在便于观察、保护和操作,而且离取样点近的地方。

热工控制仪表安装方案

热工控制仪表安装方案

乳山市环境保护再生能源BOT项目热工控制仪表安装施工方案编制:审核:审批:湖南省工业设备安装有限公司日期: 二0一二年月目录第一节安装工艺流程 (3)1.1热工自动化水平 (3)1。

2自动化水平 (3)1.3中央控制室布置 (4)第二节主要施工方案及技术措施 (7)1。

热控桥架安装技术方案 (7)2 盘、台安装技术方案 (9)3 热控电缆敷设技术方案 (12)4 热控电缆接线施工技术方案 (14)5 施工安全技术措施 (15)6 仪表管路敷设方案 (15)7 槽盒开孔出线方案 (17)8 热工设备调试技术方案 (18)9 配合DCS系统调试方案 (18)10 执行机构安装方案 (20)11 控制系统安装方案 (21)12 DCS系统受电技术方案 (25)13 分部试运 (26)14 热控专业主要配合工序 (26)15 热控取源部件及敏感元件安装方案: (27)17 汽机本体仪表安装 (29)18 过程控制仪表安装 (31)19 仪表用电气线路配管、穿线 (41)20 仪表及设备检查接线 (42)21 仪表调试 (42)24 工器具管理制度 (49)25 设备管理制度 (50)第一节安装工艺流程1 仪表系统工程慨况乳山市环境保护再生能源BOT项目热工控制仪表安装工程包括公用系统、汽轮机发电测控系统、焚烧炉测控系统、余热锅炉测控系统、锅炉CEMS系统仪表的安装、仪表供电系统、监控系统设备及弱电通讯系统安装、调试工作。

全厂的电气和热控系统安装工程,防雷接地安装等,以施工图纸为准.1。

1热工自动化水平控制方式乳山项目采用以下控制方式:1)设置全厂中央控制室,对2台炉排垃圾焚烧炉、1台汽轮发电机组及相应热力系统采用一套DCS进行集中监视和控制.在中央控制室内以彩色LCD/键盘作为主要的监视和控制手段,实现炉、机、电统一的监视与控制,还设有紧急按钮,以便在DCS全部故障时,能进行紧急停炉、停机操作,并使炉内垃圾燃尽。

热控仪表管路敷设施工方案

热控仪表管路敷设施工方案

一, 工程概况及工程量1.1 工程概况中电投新疆能源化工乌苏热电(2×330MW)机组烟气脱硝改造工程热控施工区域主要包括氨区, SCR区和取消旁路及引增风机合一改造区域。

氨区, SCR区和取消旁路及引增风机合一改造区域的热控施工主要是机柜安装, 仪表桥架及配管安装, 仪表安装, 电缆敷设及接线, 系统调试等。

1.2工程量仪表管敷设工程量统计二, 编制依据:2.1 《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.2 《电气装置安装工程盘, 拒及二次回路接线施工及验收规范》GB50171-20122.3 《施工现场临时用电平安技术规范》JGJ46-20052.4 《电力建设平安工作规程》DL5009.1-2002版;2.5 《电力建设施工及验收技术规范》第4部分:自动化仪表DL/T5190.4-20122.6 《火电厂烟气脱硝工程施工质量验收及评定规程》DL/T5417-20092.7 《电力建设施工质量验收及评价规程》(热工仪表及限制装置篇)DL/T5210.4-2009 2.8 《35kV 及以下电缆敷设》(国家建筑标准设计94D101-5)2.9 《自动化仪表工程施工及验收规范》GB50131-20072.10《自控仪表安装图册》 2010版2.11 中电投远达环保工程供应的设计施工图, 厂家安装, 运用, 说明书三, 作业前的条件和打算3.1 技术打算3.1.1 设计院全部相关的图纸到齐。

3.1.2 热控仪表系统图会审完毕,提出的问题已解决;热控阀门导管清册核对完毕。

3.1.3 施工方案设计完成,并和相关专业探讨确定。

3.1.4 作业指导书编制完毕,总工审批合格。

3.1.5 施工材料, 支配已交物资部门选购;3.1.6 作业前已对参和该项作业的相关人员进行施工平安技术交底,交底和被交底人员进行了双签字。

3.2 作业人员配置, 资格, 职责3.3 作业机具(包括配置, 等级, 精度等)3.3.1 仪器, 仪表注:以上仪器均计量检验合格,精度满意要求。

锅炉热工仪表安装工艺

锅炉热工仪表安装工艺

锅炉热工仪表安装工艺规程1 范围本工艺规程适用于A级及以下各类锅炉的热工仪表的安装。

2 编制依据2.1《电力建设施工及验收技术规范》SDJ279-902.2《火电施工质量检验及评定标准》(热工仪表及控制装置篇)3 施工准备3.1 设备及材料要求3.1.1 各类热工仪表应有铭牌,铭牌上应注明制造厂名,测量范围,压力等级、适用范围等。

3.1.2 仪表的规格型号必须符合设计要求,附件备件应齐全,并有出厂合格证及技术文件等。

3.1.3 各种规格型钢应符合设计要求,并无明显锈蚀。

3.1.4 各类仪表开箱后应妥善保管,库房内应干燥通风。

避免高温。

3.2 主要施工机具3.2.1 搬运吊装机具:汽车吊、汽车、道木、滚杠、卷扬机、钢丝绳等。

3.2.2 安装机具:电焊机、汽焊工具、电锤、台钻、台虎钳、砂轮机、活扳手、手锤、管子割刀、煨弯机、空压机等。

3.2.3 计量器具:水平仪、水平尺、钢卷尺、磁力线坠、绝缘摇表、万用表、电桥及耐压设备等。

3.3 人员条件3.3.1 身体健康,能胜任本安装工作。

3.3.2 熟悉本公司的程序文件、标准汇编和《锅炉质量保证手册》。

3.3.3 施工人员须经过专业技术培训,并持证上岗操作。

3.4 施工前应具备的条件3.4.1热工仪表安装的施工图会审完毕,组织编审施工设计方案,进行施工图施工方案,施工安全、技术、质量等全面技术交底。

3.4.2 控制柜、控制平台、操作箱、热工检测仪表报警控制保护装置及微机控制系统检验合格,产品质量证明资料齐全。

3.4.3安装前,各类管件、承压部件的检查清理,阀门按比例试验合格,合金钢材料部件已进行光谱分析,并达到施工技术规范的规定。

4 就地热工仪表装置及管路的安装4.1 取源部件安装4.1.1 就地取源部件安装的开孔、焊接及热处理工作,必须在设备和管道衬胶、清洗、试压和保温前进行。

开孔位置应离开焊缝及热影响区,但蒸汽管道的监察段上不得开孔和安装取源部件。

4.1.2 相邻两取源部件之间的距离应大于管道外径,且不得小于200mm,同一管段上安装压力和测温元件时,应按介质流向,前者在后者的上游。

仪表安装施工方案(OK)

仪表安装施工方案(OK)

仪表安装施工方案
一、前言
本文主要介绍在工业领域中仪表安装的施工方案,旨在提高安装效率与质量,确保仪表的正常运行与使用。

二、准备工作
在进行仪表安装前,需要进行以下准备工作:
1.确认仪表的型号与规格,了解其安装要求;
2.准备所需的工具和仪器,包括螺丝刀、扳手、水平仪等;
3.安排好工作人员,保证人员技术能力与安全意识;
4.制定安全操作规程,确保施工过程安全。

三、安装步骤
1. 确定安装位置
根据仪表的使用要求,选择合适的安装位置,确保仪表能够准确读取数据。

2. 连接电路
根据仪表的接线图和电气布置图,正确连接电路,确保电气连接正确无误。

3. 固定安装
使用螺丝、螺母等工具,将仪表牢固地安装在设备或墙壁上,确保安装稳固。

4. 调试测试
安装完成后,进行仪表的调试测试,确保仪表能够准确读取数据。

四、注意事项
1.在安装过程中,严禁使用损坏的仪表进行安装,以免造成安全事故;
2.安装过程中,应注意保护仪表的外壳,避免划伤或损坏;
3.安装完成后,应将多余的零件及时清理干净,确保施工现场整洁;
4.在安装过程中,严格遵守相关安全规定,确保施工人员的人身安全。

五、总结
仪表的安装施工是工业生产中重要的环节,合理的施工方案能够提高安装效率与质量,确保仪表的正常使用。

通过本文的介绍,相信读者能够更好地了解仪表安装的施工步骤与注意事项,为实际工作提供参考与指导。

锅炉安装施工方案工程概况

锅炉安装施工方案工程概况

锅炉安装施工方案工程概况一、工程概况锅炉是工业生产中常用的设备,用于产生热水或蒸汽。

本次施工的锅炉安装项目位于一个化工厂,用于生产热水和蒸汽,以支持工厂的生产运行。

本项目的锅炉规格为10吨/小时,燃煤锅炉。

本期施工的主要目标包括锅炉的设备安装、管道连接、电气和控制系统安装等。

二、施工要求1. 施工单位必须具备相应的资质和经验,施工人员必须持有有效的证书。

2. 施工单位需严格按照相关法规和标准进行施工,确保施工质量和安全。

3. 施工过程中,严格遵守相关的安全操作规程,确保施工人员和周围环境的安全。

4. 施工单位需认真对待每一项工作,严格按照施工方案进行施工。

5. 施工人员需全程佩戴安全防护装备,确保自身安全。

三、施工方案1. 锅炉设备安装(1)先进行锅炉的基础安装:根据设备图纸和相关设计要求,进行基础的测量和布置,确保基础的平整和牢固。

(2)设备安装:将锅炉设备通过吊装设备安装到基础上,通过调整和校正,确保设备的平稳和垂直。

(3)设备连接:根据设计要求将相关设备进行连接,包括给水管、排污管、排烟气管、燃煤管等。

2. 管道连接(1)给水管道连接:按照相关设计图纸进行给水管道的连接和布置,确保管道的畅通和牢固。

(2)排污管道连接:将排污管道连接到相应的设备上,确保排污畅通和安全。

(3)排烟气管道连接:连接排烟气管道,并进行密封和测试,确保排烟的安全排放。

3. 电气和控制系统安装(1)电气设备的安装:安装电源开关、控制柜、电缆线路等设备,确保电气系统的正常运行。

(2)控制系统安装:安装控制系统,并进行参数设置和调试,确保控制系统的正常运行。

(3)电气设备接地和绝缘:对电气设备进行绝缘处理和接地操作,确保电气设备的安全运行。

四、施工流程1. 准备工作:施工前对设备和施工现场进行检查和准备工作,确保施工的顺利进行。

2. 基础安装:进行锅炉设备基础的测量、布置和安装。

3. 设备安装:进行锅炉设备的吊装、调整和安装。

热控仪表施工方案

热控仪表施工方案

XA-厦门-3-2006厦门嵩屿电厂#1#2炉烟气脱硝系统热控仪表安装工程施工方案上海电气石川岛有限公司嵩屿电厂项目部2006年3月25日编制:审核:批准:目录1、工程概况2、施工规范3、施工前准备4、主要施工方法及内容5、安全注意事项6、环保要求7、OHS危险辨识与危险评价调查表8、热控仪表施工进度表1、工程概况厦门嵩屿电厂2×300MW1#、2#锅炉烟气脱硝安装工程属于系统改造工程,其脱硝装置(SCR)主要降低空气中的Nox的浓度,提高人和植物的生存环境。

1.1工程范围本工程为二台300MW机组,每台机组设置一套SCR脱硝装置。

热控仪表安装工程主要包括氨区(新增)、SCR区内就地仪表安装、线管敷设、电缆敷设.氨区和SCR区的DCS系统安装在集控室内。

SCR区内热控仪表主要有烟气系统、工艺管道、烟气分析装置、UPS 电源及现场一次仪表管和二次仪表管安装。

烟气系统包括进出口烟道的Nox浓度分析装置、AT取样口装置安装,反应器出口压差装置和差压变送器安装(2台),进口烟道TE测点及热电偶安装,烟道出口NH3分析装置.工艺管道部分仪表包括孔板安装(喷氨格栅流量孔板24个)、流量变送器安装(NH3稀释空气流量变送器AB),差压变送器安装(氨/空气混合器入口氨气差压变送器AB)。

氨气总管进口温度(TE8715)、压力变送器(PX8723)、就地压力表(PI8920)。

氨/空气混合器氨管二台控制阀和二台切断阀.风机出口空气管4台气动阀、2块就地压力表(PI9821、PI8922)、2只温度计(TI8961、TI8962).蒸气管路3台电动阀、2个温度开关和2个压力开关。

喷氨总管上2块就地压力表(PI8923、PI8924)。

1。

2设计要求及说明1.2.1 压力测量氨管道上的压力变送器采用隔膜式一体变送气,隔膜材质不低于316L,反应器上的差压变送器安装在仪表箱内,变送器采用隔膜式带远传毛细管变送器,隔膜材质不低于316L,就地指示采用隔膜式压力表,在风机、泵出口加减震措施。

热工仪表施工方案

热工仪表施工方案

仪表施工方案2009-07-27 13:06一、工程概况本工程属于XX碱厂热电节能技改工程,工作范围包括75T/h循环流化床锅炉和6000KW发电机组装置的分散仪表,集中控制、指示、显示系统,主要设备由现场各输入输出仪表和控制室、机柜站的控制表盘和智能DCS系统完成。

1.锅炉部分的热工检测点配置了热电偶。

输入27点,热电阻输入19点,智能变送器60点,调节执行机构22点,液位、流量4点,点火控制2点及其它控制共149点。

主要检测监视:锅炉给水、主蒸汽流量,给水混合集箱出入口温度,省煤器出口水温,锅筒高置、低置压力及水位,集汽集箱过热蒸汽温度、压力,减温器进、出口集箱汽温,主燃烧室负压、烟气温度,一、二次风风压、风量,高温过热器进口处负压、烟温、送风流量,除氧加热器、锅炉汽包液位、点火控制,分离器、电除尘及排烟烟气温度,一、二次风空气预热器进、出口空气温度,除氧器、减温器给水温度,床下风室风压,分离器、一二次空预器进口排烟、除尘器出口烟气负压,锅炉给水压力,中压加热器蒸汽压力,除氧器蒸汽压力,油压力、减温、进油枪,冷渣机断水测量及调节控制系统等.2.汽轮发电机组的热工检测点配置了热电偶输入6点,热电阻输入25点,远传温度计19点,智能变送器19点,传感、流量、行程、液位执行13点。

主要检测:电动主闸门前蒸汽温度,主汽门前蒸汽温度、压力,汽轮机进汽温度、压力,复速级后温度、压力,背压排汽温度、压力,推力轴承回油温度,汽轮机前后轴承回油温度,汽缸金属温度与电机前轴承回油温度,汽轮机前后轴承轴瓦温度,加热器、冷油器进出口温度,发电机、定子、线圈温度,减压阀前后一二次蒸汽温度,汽封加热器工作压力,调节脉冲油压力,主油泵进出口油压力,滤油器入口油压力,润滑油压力,润滑油调整阀出口油压力,轴向移位指示油压力,减压阀前后一二次蒸汽压力,主蒸汽流量,二次蒸汽测量、检测以及油箱、振动、转速、信号关闭指示等。

二、汽轮机热工控制部分系统构置示意图(附图一)三、锅炉主要热工控制部分系统构置示意图(附图二)四、热工仪表安装施工所依据技术资料:1.本热工控制工程施工设计图册2.锅炉、汽轮机通用技术文件3.《自控安装图册》HG/T-21581-954.《自动化仪表工程施工及验收规范》GB50093-20025.相关设备仪表生产厂家产品使用说明书及出厂调试维修资料五、热工检测系统安装施工1.施工准备阶段:A、准备有关的各项技术资料、文件,即工程所依据的技术资料、材料计划;B、进行设计技术交底,熟悉图纸;C、进行施工现场环境条件检查,是否满足施工环境要求;D、施工机具的准备;E、对施工班组进行安全与技术质量交底及教育。

锅炉区域热控仪表设备安装作业指导书

锅炉区域热控仪表设备安装作业指导书

锅炉区域热控仪表设备安装作业指导书说明:本作业指导书的使用范围为锅炉区域范围内热控就地仪表设备安装,参考一台300MW机组工程。

1. 工程概况1.1 施工地点: 锅炉、煤仓间、电除尘区域及其附属厂房。

1.2 施工范围: 锅炉及附属厂房热控就地仪表设备安装包括:压力差压变送器、压力差压开关的安装、温度计安装、炉顶壁温安装、液位变送器、液位开关、料位开关、火检设备、水位电视、火焰电视成套设备等。

1.3 主要工程量:变送器138台,压力、差压、液位开关75台,各类温度计、温控开关486支,料位开关65支。

1.4工程特点:本项工程涉及的范围点多面广,高空作业、立体交叉作业较多;施工质量直接影响到锅炉、辅机等设备的安全稳定运行。

另一方面设备价格比较昂贵,因此对设备的运输、安装等应严格控制,以保证人身及设备的安全。

1.5 本项施工为一般施工项目。

2.编写依据2.1 设计院的热控专业锅炉汽、水、风、烟、燃油、制粉、吹灰、除灰、渣及辅机等控制系统图及热控设备、材料总清册2.2《电力建设施工及验收技术规范》(第5部分:热工自动化)DL/T5190.5-20042.3《火电施工质量检验及评定标准》(热工仪表及控制装置篇)电力部电综[1998]145号2.4《电力建设安全工作规程》(第1部分:火力发电厂)DL5009.1—20022.5《电力建设安全健康与环境管理工作规定》国家电力公司国电电源[2002]49号2.6《火力发电厂焊接技术规程》 DL/T869-20042.7《电气装置安装工程电缆线路施工及验收规范》 GB50168-922.8《工地施工组织总设计》2.9《危险因素辨识与评价总表》2.10 工地热工重大危险因素清单2.11 热工施工处重要环境因素清单2.12 热工专业施工组织设计3. 开工应具备的条件和施工前应做的准备3.1 设计图纸会审完毕。

3.2 作业指导书已编、审、批完毕并已正式出版下发。

3.3 开工申请报告获批准。

锅炉热控安装施工方案

锅炉热控安装施工方案

锅炉热控安装施工方案湖南华菱湘钢135MW机组工程1#机组锅炉热控安装施工方案目录一、编制依据二、工程概况和特点三、施工组织及进度计划四、施工准备五、施工步骤六、质量控制七、安全文明施工八、强制性条文九、作业风险控制计划附录A作业过程危险/环境因素清单附录B作业风险控制计划(RCP)2.1工程概况湖南华菱湘钢135MW机组锅炉为自然循环,平衡通风,一次再热,露天布置,燃气(高炉煤气、焦炉煤气)汽包锅炉。

厂址位于湖南省湘潭市湖南华菱湘潭钢铁厂区内。

由湖南省电力勘测设计院负责设计。

1)锅炉主要参数为:最大连续出力( BMCR):444. 15t/h(对应汽机vw0工况)额定出力:398. 5t/h(对应汽机热耗考核工况THA)过热蒸汽压力:13. 7Mpa(g)过热蒸汽温度:540℃再热蒸汽温度:540℃再热蒸汽流量(THA):329. 5t/h再热器进口蒸汽压力(THA):2.487MPa (g)再热进口蒸汽温度(THA):312. 8℃再热器出口蒸汽压力(T默):2. 201 MPa (g)给水温度(THA)/239. 5℃(高加停用时按166.1℃校核)空预器进风温度(THA):20℃空预器出热风温度(THA):231℃锅炉排烟温度(THA):1 90℃煤气加热器出口烟气温度(THA): 1 36℃2)燃烧方式:A.燃烧器型式:双旋流煤气燃烧器B..点火方式:电点火(自动),二次点火C.点火燃料:焦炉煤气2. 2.工程范围2.2. 1本方案是针对电自工区热控班组所编,安装范围包括锅炉桥架、保护管安装、锅接线等内容的施工。

4.1现场环境条件4.1.1土建地坪已经完成,钢结构及楼梯等安装完毕,各柱头标有明确的标高线。

4.1.2有关机务设备及带有热工测点孔的管道安装完毕。

4.1. 3施工用电源和气源已经具备,现场具有照明条件。

4.1. 4施工道路畅通,各孔洞和尚未完工的敞口部分有可靠的临时盖板及围栏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

四川北方硝化棉股份有限公司10t硫化床水煤蒸气锅炉热控仪表安装施工方案批准:编制:编制单位:陕西建工集团设备安装有限公司编制日期: 2012年05月01日目录1、工程概况2、编制依据3、主要设备4、工期要求5、热控施工方案5.1热控施工总体安排5.2热控主要施工方案5.2.1盘箱柜安装5.2.1.1施工准备5.2.1.2施工方法5.2.1.3保证质量的措施5.2.2 DCS系统安装DCS系统安装包括机柜、设备、电缆、接地等安装。

5.2.2.1施工准备5.2.2.2 DCS机柜安装5.2.2.3 DCS接地施工5.2.2.4 DCS电缆敷设、接线5.2.2.5保证质量的措施5.2.3就地仪表安装5.2.3.1施工前的准备5.2.3.2施工方法①就地指示仪表安装5.2.4仪表管安装5.2.4.1施工准备5.2.4.2施工方法5.2.4.3保证质量的措施5.2.5电缆敷设5.2.5.1施工准备5.2.5.2施工方案5.2.5.3保证质量的措施5.2.6电缆接线5.2.6.1施工准备及开工条件5.2.6.2施工方案5.2.6.3保证质量的措施6安全施工保证措施7.文明施工保证措施1、工程概况西安市户县余下镇西安北方硝化棉股份有限公司10吨SHS型双锅筒横置式立式散装水管锅炉项目,电气系统配置GGD电控柜、琴式电仪控制台、西门子PLC系统和控制电脑,增加组态王6.5版上位机软件编写工艺画面,显示锅炉运行的温度、压力、液位、流量和设备参数(趋势)、设置运行工艺参数、自动生成工艺报表、自动控制锅炉点火,并具备自动熄火保护功能。

汽包控制水位模块采用FB Boilcom,集成了基于直接物质平衡的专家控制、前馈单回路控制、前馈单级控制(三冲量)控制的3中控制方案,可以很好地解决汽包水位的控制。

2、编制依据《民用建筑电气设计规范》JCJ16-2008《供配电系统设计规范》GB50050-1995《防雷设计规范》GB50057-2000《低压配电设计规范》GB50054-1995《建筑设计防火规范》GB50016-20063、主要设备有:4、工期要求:2012.05.10--2012.06.275、热控施工方案5.1热控施工总体安排仪表与控制安装在施工中应紧随机务、土建工作进度,具备施工条件的工作要抓紧进行,具体安排如下:(1)施工前准备阶段审图→图纸会审→设计交底→编制施工方案/措施→编制工程设备材料供应计划→准备施工机具和试验设备并陆续进入施工现场→工程设备和材料验收入库和保存(2)施工阶段开工报告→技术交底→材料发放→配合土建预埋、预留→基础验收→仪表调校、盘柜基础制作→电缆桥(支)架制作、安装→盘柜安装→就地仪箱安装→电缆敷设接线→系统调试及模拟试验→联合启动调试(3)交工验收阶段安装工程各阶段工序检查→施工及试验资料送业主、监理公司→配合业主及监理方检查验收→整改消缺→仪表控制调试方案报送审批→系统调试及模拟试验→联合启动调试→检查验收5.2热控主要施工方案5.2.1盘箱柜安装5.2.1.1施工准备检查设备到货情况。

施工图纸、作业指导书等作业文件齐全。

进行详细的安全、技术交底。

参与施工人员经培训合格。

施工工具准备齐全。

5.2.1.2施工方法①底座制作首先型钢除锈。

型钢调平、调直:可使用型钢调平机、压力千斤、大锤等机具,先用目测,将不平处调直;再用线绳检查,线绳与槽钢面不贴的地方不应超过长度的1/1000,如不合格,进一步调整。

下料:根据施工图纸尺寸下料,用无齿锯下料,严禁用气割下料,去掉毛刺。

在平整的平台上制作:先用铁水平、铁角尺找平、找正后,再用电焊点上,这样反复几次。

当水平误差不大于0.15%,对角误差不大于3mm时,将焊口对角焊好。

底座油漆。

根据仪表盘的盘号在底座上做出标识。

将做好的底座搬运至安装现场。

搬运时防止强烈碰撞而造成变形,并清理地面,将预埋铁件、铁筋头等铁件找出来,并将突出不平的地方大致铲平。

②底座安装盘底座安装应在地面或平台二次抹面前进行。

根据盘的平面布置图把底座放在相应的位置上,同时应找出底座的安装中心线,并根据安装中心线将底座找平。

根据土建标识的二次抹面后的地坪标高确定盘底座的顶面标高,要求盘底座的顶面标高高出最终地坪15mm(10--20mm)。

如果有多排盘底座,各排底座标高应一致。

底座找平:用水平仪找平,用预先准备好的不同厚度的垫铁进行调整,直至底座水平。

垫铁间距不应超过1m。

底座的水平倾斜度不应超过长度的0.1%,最大不超过3mm。

底座找平后,再校对其中心线,合适后用电焊将底座、垫铁和埋件等焊接牢固,注意焊接过程中不允许在底座上拉弧。

盘底座补漆。

底座安装后应做好保护,防止二次抹面(或做水磨石地面)前受压变形。

③盘安装:运盘:将盘运至安装现场,搬运过程中避免剧烈振动,绝对禁止碰撞、刮漆,并保护盘内设备。

立盘前进行检查:盘面应平整,内、外表面漆层应完好,对照图纸检查盘带设备型号、规格、盘的外形尺寸及开孔位置是否符合设计,有无缺陷、缺件。

立盘:根据盘的固定螺栓孔的位置在底座上找出螺栓孔的位置,冲中心孔,然后用电钻开孔。

根据盘底座的尺寸制作减振垫,并进行安装,接头处应裁成楔形,安装孔位置用皮带冲冲孔,并与底座留孔相对应。

将盘移到底座上,进行仪表盘的找平、找正。

仪表盘的水平调整,用水平尺测量;垂直情况的调整,用线锤测量盘面上下端与吊线的距离。

仪表盘找平、找正后,应紧固螺栓螺母,连接表盘用的螺栓、螺母、垫圈等应有防锈层(镀锌、镀镍等)。

全部找平、找正后,可由首末两块盘边拉线检查,使安装符合要求。

盘柜安装时对土建承包商的成品进行保护,墙面铺设塑料布保护墙面;地面铺设厚橡皮垫保护地面和设备。

5.2.1.3保证质量的措施盘柜装卸、运输过程中,要注意封车,防止表盘倾倒、擦伤和剧烈颠簸。

计算机等机柜领出后要及时安装,不能停留在露天环境中。

对开箱盘柜进行检查,包括设备是否齐全、有无缺件、损坏等。

盘柜安装运输过程中,地面铺设厚橡皮垫,以保护地面和设备,表盘运输采用手动液压叉车。

集中布置的就地盘柜周围搭设隔离层,单个布置的就地盘柜用木箱遮盖,防止碰坏砸伤。

表盘电缆孔洞随时封堵,以防灰尘、潮湿及老鼠等侵入。

5.2.2 DCS系统安装DCS系统安装包括机柜、设备、电缆、接地等安装。

5.2.2.1施工准备检查设备到货情况。

施工图纸、作业指导书等作业文件齐全。

进行详细的安全、技术交底。

参与施工人员经培训合格。

施工工具准备齐全。

5.2.2.2 DCS机柜安装安装前对环境的要求: DCS系统的机柜、设备对环境的温度、湿度、尘埃等条件要求较高,在土建工作结束,内部装饰完,照明、空调系统投用后,方可安装DCS机柜、设备。

如空调系统不能投用,加装临时空调以确保室内温度满足DCS设备的要求,另外,在进盘前必须保证室内清洁,要配备吸尘器定期清扫,使室内的尘度符合要求。

机柜安装前放在专用恒温库内保存。

严格执行制造商的规定,确保DCS设备对环境条件的要求。

机柜安装运输过程中,地面铺设10mm厚橡皮垫以保护地面和设备,表盘水平运输采用手动液压叉车,运输中防止倾倒。

5.2.2.3 DCS接地施工接地是DCS系统重要的抗干扰措施之一,DCS系统接地,我们将严格按设计单位和制造厂家的要求施工,接地电阻符合制造厂规定和设计标准,消除仪表的电源线、信号线、地线等信号产生外部干扰。

DCS系统接地一般遵循以下原则:所有可能带电的金属部件均应保护接地,并可靠与电气接地网相连,接地线应为专用接地线,接地电阻符合验评规范和标准。

接地采用一点接地。

5.2.2.4 DCS电缆敷设、接线DCS系统的专用预制电缆在机柜、设备就位后单独集中一次敷设,并敷设在专用的电缆槽板或导管中,不同信号的电缆分开进行敷设。

敷设时用胶带密封端头,预防潮湿和损坏插头。

光缆一般敷设在专用线槽内,否则采取其它的保护措施,敷设时严禁弯折,而且敷设时切勿用力拉,应该轻拉轻放。

DCS信号电缆严格按设计与动力电缆分层敷设,并保持一定间距,以免造成干扰。

机柜接线前,首先检查机柜内输入/输出卡件与卡座脱离,以避免万一现场错误电平信号输入损坏卡件。

电缆接线严格执行制造厂及设计要求,注意不能错接、漏接,调试送电前要查线校对,电缆及芯线均不出现中间接头。

电缆敷设后,机柜电缆孔洞及时封堵,以防灰尘、潮湿及老鼠。

5.2.2.5保证质量的措施机柜安装前控制室的环境条件组织检查验收,以满足DCS机柜、设备对环境条件的要求。

机柜底座安装中,水准点的测量采用水平仪。

DCS系统电缆不出现中间接头。

接线前备齐剥线钳、压线钳、号头机等接线工具,特别是压线钳型号要与芯线、压线鼻相配,保证压接强度。

卡件安装轻插轻放,并有防静电措施。

机柜开始安装后,派专人24小时值班,并办证入室,由值班人员监测、记录环境温度、湿度等。

5.2.3就地仪表安装5.2.3.1施工前的准备施工图纸、施工说明、仪表安装使用说明书齐全。

所有参与施工人员熟悉图纸及设备说明书,熟知施工工艺。

施工现场具备安装条件。

需安装的仪表已经校验,并填写校验记录报告。

所用工器具准备好。

仪表固定支架制作完,并验收合格。

仪表附件准备齐全。

施工作业指导书经业主审批,进行安全技术交底。

5.2.3.2施工方法①就地指示仪表安装与机务专业配合检查确认机务专业施工无误。

就地指示仪表的安装方式按业主提供的施工图纸、施工技术规范施工。

安装在便于维护和观看的地方。

仪表刻度盘中心距地面的高度符合业主或图纸的要求,如业主或图纸无要求,按技术规范要求:压力表1.5m,差压计:1.2m。

②测温元件安装与机务专业配合检查确认机务专业施工无误。

按业主提供的施工图纸、施工技术规范施工。

测温元件装在测量值能代表被测介质温度的地方,不得装在管道和设备的死角处。

测温元件装在不受剧烈振动和冲击的地方。

采用螺纹固定的测温元件,安装前检查插座丝扣和清除内部氧化层,并在丝扣上涂擦防锈或防卡涩的涂料。

测温元件与插座之间装垫片,保证接触面的严密连接。

采用法兰固定的测温元件,安装时保证法兰固定牢固。

接线盒的进线口朝下。

③液位开关的安装按业主提供的施工图纸、设备安装说明书、施工技术规范施工。

若采用浮球液位计,注意保护浮球液位计的导向管,垂直安装,不能使之弯曲、变形,并使浮筒位置限制在所检测的量程内。

④分析仪表的安装分析仪表的取样部位,按设计和制造厂的要求装在样品有代表性并能灵敏反映介质真实情况的位置。

分析仪表的安装按业主提供的施工图及制造厂家设备说明书的规定施工,并特别注意对取样管线的长度和信号线长度的要求,发送器安装牢固,便于维护。

5.2.4仪表管安装5.2.4.1施工准备施工人员熟悉施工图纸及有关施工工艺要求,并了解现场实际情况。

施工现场具备安装条件。

仪表管清理好,并临时封闭端口。
